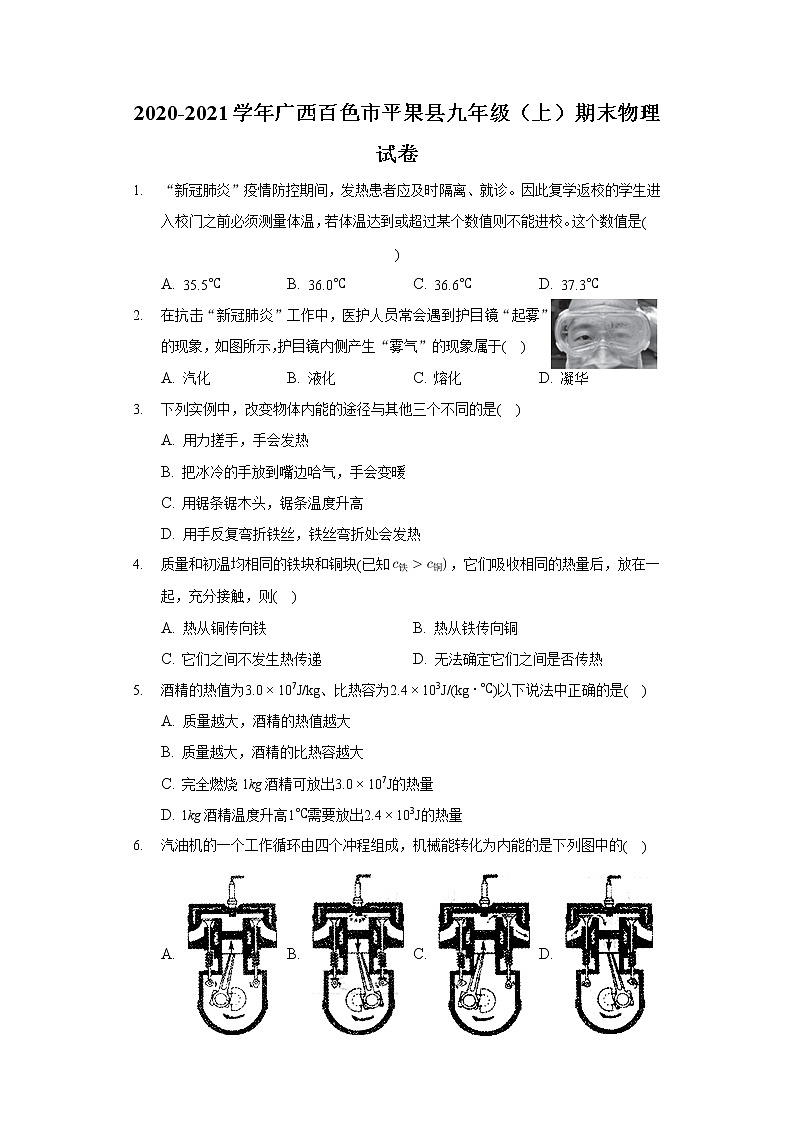

2020-2021学年广西百色市平果县九年级（上）期末物理试卷

这是一份2020-2021学年广西百色市平果县九年级（上）期末物理试卷，共22页。试卷主要包含了5℃B，0×107J/kg、比热容为2，4×103J的热量，0V时，则干路上的电流为0，4A时，则电源电压为2，2×103J/]，3℃的学生不能进校，【答案】A等内容，欢迎下载使用。

“新冠肺炎”疫情防控期间，发热患者应及时隔离、就诊。因此复学返校的学生进入校门之前必须测量体温，若体温达到或超过某个数值则不能进校。这个数值是( )
A. 35.5℃B. 36.0℃C. 36.6℃D. 37.3℃
在抗击“新冠肺炎”工作中，医护人员常会遇到护目镜“起雾”的现象，如图所示，护目镜内侧产生“雾气”的现象属于( )
A. 汽化B. 液化C. 熔化D. 凝华
下列实例中，改变物体内能的途径与其他三个不同的是( )
A. 用力搓手，手会发热
B. 把冰冷的手放到嘴边哈气，手会变暖
C. 用锯条锯木头，锯条温度升高
D. 用手反复弯折铁丝，铁丝弯折处会发热
质量和初温均相同的铁块和铜块(已知，它们吸收相同的热量后，放在一起，充分接触，则( )
A. 热从铜传向铁B. 热从铁传向铜
C. 它们之间不发生热传递D. 无法确定它们之间是否传热
酒精的热值为3.0×107J/kg、比热容为2.4×103J/(kg⋅℃)以下说法中正确的是( )
A. 质量越大，酒精的热值越大
B. 质量越大，酒精的比热容越大
C. 完全燃烧1kg酒精可放出3.0×107J的热量
D. 1kg酒精温度升高1℃需要放出2.4×103J的热量
汽油机的一个工作循环由四个冲程组成，机械能转化为内能的是下列图中的( )
A. B. C. D.
“探究串联电路的电压关系”的实验电路如图甲所示。下列说法正确的是( )
A. 实验中必须选择两个相同的灯泡
B. 电路连接好后，可直接闭合开关进行实验
C. 测完L1两端的电压后，可将电压表接A的导线直接改接到C上测L2两端的电压
D. 当实验中电压表示数如图乙所示时，应对调“-”和“3”两个接线柱的接线
如图所示，某一型号的锁设置了三种打开方式：密码(S1)，特定指纹(S2)或应急钥匙(S3)，三者都可以单独使电动机M工作而打开门领，下列电路设计符合要求的是( )
A. B.
C. D.
下列用电器中，与电饭锅的工作原理相同的是( )
A. 电脑B. 电风扇C. 电热取暖器D. 电视机
如图所示，将标有“12V 6W”的灯泡L1和“12V 3W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是( )
A. 电路总功率等于9WB. 电路总功率大于9W
C. 灯泡L1和L2一样亮D. 灯泡L2比灯泡L1亮
如图所示的做法中，符合安全用电的原则的是( )
A. 在高压线下放风筝
B. 冰箱的金属壳接地
C. 用湿手拔插头
D. 将手指塞进插座
如图所示分别是小灯泡L和电阻R的U−I图象，由图象可知，下列说法错误的是( )
A. 电阻R的阻值为5Ω
B. 当L与R并联，电源电压为1.0V时，则干路上的电流为0.6A
C. 当L与R串联，电流为0.4A时，则电源电压为2.0V
D. 当L与R串联，电流为0.4A时，则电路消耗的总功率为1.2W
温度计是根据液体的______规律制成的，如图所示的温度计的示数是______℃。
如图所示为某种物质熔化时温度随时间变化的图象，该物质是______(选填“晶体”或“非晶体”)，在第18min时处于______。
在少雨干旱的季节，为了使农作物能正常生长，必要时可利用干冰进行人工降雨。这是由于干冰在______(填物态变化的名称)时迅速______(选填“吸收”或“放出”)热量使周围的气温急剧下降，水蒸气遇冷液化形成小水滴。
现有一台四冲程汽油机，飞轮的转速为3600r/min(转/分钟)，这汽油机每秒钟内完成______ 个冲程，对外做了______ 次功。
一段导体两端电压为10V时，导体的电阻为20Ω；若导体两端的电压降为0V时，导体的电阻是______Ω；若将此导体拉长后电阻将______(选填“变小”、“变大”或“不变”)。
家庭用电中，各用电器应______ 联接在电路中。小林家中的四盏灯突然全部熄灭了，经检查，保险丝完好，用测电笔测试室内各处电路时氖管均发光，可能是______ (选填“灯全部烧坏”、“进户线零线开路”、“室内某处短路”)。
把定值电阻R1、R2连接到同一电路中，已知它们的电阻之比为R1：R2=5：2，它们的实际电功率之比P1：P2=2：5，则它们的电压之比为______ ，它们在电路中的连接方式是______ (选填“串联”或“并联”)。
将一只标有“220V 1000W”字样的电饭锅单独接入家庭电路，在电饭锅连续工作的15min内，电能表(如图所示)的转盘转动了600r，则电饭锅消耗的电能为______ 千瓦时，实际消耗的电功率为______ 瓦。
为使电路正常工作，请在图中恰当位置填入电流表或电压表。
请将图中各元件正确接入电路，其中开关只控制电灯。
利用如图装置“探究水沸腾时温度变化的特点”：
(1)要完成图中实验需要的测量仪器是温度计和______ ；在安装器材时最后装的是______ (选填“酒精灯”或“温度计”)。
(2)为便于观察实验现象和缩短实验时间，应选用适量______ (选填“20℃”“40℃”或“80℃”)的水。水沸腾后水面上方冒出的“白气”是水蒸气______ (填物态变化的名称)形成的，此时若拿走酒精灯，沸腾的水______ (选填“会”或“不会”)立即停止沸腾。
(3)熄灭酒精灯时，不能吹灭，最好盖上______ (选填“1”或“2”)次灯盖，否则下次使用时，可能会发生打不开灯盖的现象。
为探究液体吸收热量的能力与物质种类的关系，小丽用图甲所示的装置做实验探究。
(1)在两个相同的烧杯中应分别倒入______ 相等的______ (填“同种”或“不同种”)液体，并在距两个烧杯相等距离的地方，用酒精灯给铝板C加热，这样做的目的是使它们在相同时间内吸收的热量______ (填“相等”或“不相等”)。
(2)根据______ 就能判断出液体吸收热量的能力与物质的种类是否有关。对两烧杯中A、B两种液体加热，实验得出两种液体的温度随时间变化的图象如图乙。由图象可以看出______ 液体的温度升高的较慢，______ 液体的比热容较大。
如图甲所示是某实验小组“测量小灯泡的电功率”的实验电路，电源电压恒为6V，小灯泡的额定电压为3.8V(电阻约为10Ω)。
(1)将电压表正确连入电路。
(2)连接电路时，开关应处于______ 状态；闭合开关前，滑动变阻器滑片应置于______ (选填“A”或“B”)端。
(3)当电压表的示数为3.8V时，电流表的示数如图乙所示，小灯泡的额定功率为______ W。在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，若电流表示数变为0，电压表示数接近6V，则故障可能是小灯泡______ (选填“短路”或“断路”)。
(4)完成测量后，同学们找来几个不同阻值的定值电阻替换小灯泡，探究电流与电阻的关系。接10Ω电阻时，电流表的示数为0.2A；换接20Ω的电阻后，闭合开关，应将滑动变阻器的滑片向______ (选填“A”或“B”)端移动，使电压表的示数为______ V，读出电流表的示数；继续换接余下的电阻进行实验即可得出结论。
如今太阳能热水器已走进了千家万户，某家庭太阳能热水器某天内接收太阳能的总热量为2.52×107J，使质量为80kg、初温为20℃的水温度升高到50℃，求：
(1)已知干木柴的热值为q=1.2×107J/kg，若由燃烧干木柴来提供2.52×107J的热量，需要完全燃烧多少千克干木柴？
(2)这天该太阳能热水器中的水吸收的热量是多少？[水的比热容为c=4.2×103J/(kg⋅℃)]
(3)该太阳能热水器的效率是多少？
如图甲所示，把标有“6V 3W”灯泡L和滑动变阻器R串联接入恒定电压为9V的电源上，通过灯的电流与灯两端电压的关系如图乙所示，当灯泡的功率为1.6W时，求：
(1)电流表的示数？
(2)灯泡L的电阻？
(3)滑动变阻器连入电路的电阻？
(4)1min内电路产生的热量？
如图甲为某一电饮水机电路图，R1、R2均为电热丝，S2是自动控制开关，可实现“低温挡”“高温挡”之间的转换，图乙是饮水机工作时功率随时间的关系图像。求：
(1)30min内电路消耗的总电能。
(2)饮水机工作时，通过电阻R1的电流。
(3)电阻R2的阻值。
答案和解析
1.【答案】D
【解析】解：正常情况下人的体温不超过37℃，超过37℃就可能是发烧状态，所以根据疫情防控的需要，体温达到或超过37.3℃的学生不能进校。
故选：D。
根据对人的体温的了解作出判断。
对物体长度、质量、温度等进行估测，是初中物理的一项基本要求，平时结合所学知识对身边的如：人高、教室高、一步长、步行速度、气温、体温等等，多观察多思考，必要时做出正确判断。
2.【答案】B
【解析】解：医护人员常会遇到护目镜“起雾”的现象，是水蒸气发生的液化现象。
故ACD错误，B正确。
故选：B。
物质由气态变为液态叫液化，液化的方法有：降低温度和压缩体积。
明确液化概念，是解答此题的关键。
3.【答案】B
【解析】解：
A、用力搓手，手会发热，这是通过做功的方式增加内能的；
B、把冰冷的手放到嘴边哈气，手会变暖，这是通过热传递的方式增加内能的；
C、锯木头时锯条发烫，是摩擦生热，属于做功改变物体的内能；
D、反复弯折铁丝，人对铁丝做功，铁丝的内能增加，温度升高，是通过做功改变物体的内能；
ACD都是通过做功的方式改变内能的，B是通过热传递的方式改变内能的，故B符合题意。
故选：B。
改变物体内能有两种方式：做功和热传递，做功改变内能的实质是能量的转化，热传递改变内能的实质是能的转移。
本题考查了改变物体内能有两种方式，结合生活实际解决问题。
4.【答案】A
【解析】解：由于，根据△t=Qcm可知，质量和初温均相同的铁块和铜块，吸收相同的热量后，铜的温度高，故热量从铜传向铁。
故选：A。
根据△t=Qcm分析两物质末温的高低；
两物体间热传递的条件是两物质之间有温度差，热量从高温物体传递到低温物体。
本题考查物质吸热后温度变化的大小和热传递的问题，考查综合分析能力。
5.【答案】C
【解析】解：
AB、热值和比热容的大小与燃料的燃烧情况、燃料的质量无关，故AB错误；
C、酒精的热值为3.0×107J/kg，表示完全燃烧1kg酒精可放出3.0×107J的热量，故C正确；
D、酒精的比热容为2.0×103J/(kg⋅℃)，它表示1kg酒精的温度升高1℃需要吸收2.4×103J的热量，故D错误。
故选：C。
热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关；比热容的大小与物质的种类和状态有关；根据热值和比热容的定义分析。
本题主要考查学生对热值和比热容特性的了解和掌握，难度不大，要掌握。
6.【答案】A
【解析】解：
在汽油机的压缩冲程中，活塞向上运动，压缩燃料混合物对其做功，使气缸内的燃料混合物的内能增加，温度升高，是将机械能转化为内能；
A图：气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，故A符合题意；
B图：气门都关闭，活塞向下运行，火花塞点火，气缸容积增大，是做功冲程，故B不符合题意；
C图：排气门打开，活塞向上运动，气缸容积减小，是排气冲程，故C不符合题意；
D图：进气门打开，活塞向下运行，气缸容积增大，是吸气冲程，故D不符合题意。
故选：A。
汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；在做功冲程中对外做功，将内能转化为机械能；在压缩冲程中也有能量转化，将机械能转化为内能。
此题主要考查了内燃机的四个冲程及能量转化情况，是一道基础性题目。
7.【答案】D
【解析】解：A、为得出普遍性的结论，实验中必须选择两个不相同的灯泡，A错误；
B、电路连接好后，经检查无误后再闭合开关进行实验，B错误；
C、已测量出L1的电压，则与B相连的为电压表的正接线柱，与A相连的为电压表的负接线柱，若将电压表接A的导线直接改接到C上测L2两端的电压，会导致电流从电压表的负接线柱流入，C错误；
D、当实验中电压表示数如图乙所示时，说明电压表的正负接线柱接反了，故应对调“-”和“3”两个接线柱的接线，D正确。
故选：D。
A、用归纳法得出普遍性的结论，要选用不同规格的灯泡进行实验；
B、电路连接好后，经检查无误后才能闭合开关进行实验；
CD、测量电压时，电流要从电压表正接线柱流入，从负接线柱流出，否则指针会反向偏转。
本题探究串联电路的电压关系，考查实验注意事项、电压表的使用及归纳法的运用。
8.【答案】D
【解析】解：
由题意可知，密码(S1)、特定指纹(S2)、应急钥匙(S3)是三个开关，三者都可以单独使电动机M工作而打开门锁，
所以，开关S1、S2、S3为并联，且电动机M位于干路，由各选项电路图可知，选项D符合要求，ABC不符合要求。
故选：D。
由题意可知，密码(S1)、特定指纹(S2)、应急钥匙(S3)是三个开关，三者都可以单独使电动机M工作而打开门锁，由此分析三个开关的连接方式以及电动机的位置。
本题考查了电路图的设计，关键知道，相互影响的电路元件是串联的，互不影响是并联的。
9.【答案】C
【解析】解：电饭锅工作时将电能转化为内能；
A、电脑工作时主要是把电能转化为光能和声能，故A不符合题意；
B、电风扇工作时主要是把电能转化为机械能，故B不符合题意；
C、电热取暖器工作时主要是把电能转化为内能，故C符合题意；
D、电视机工作时主要是把电能转化为声能和光能，故D不符合题意。
故选：C。
电饭锅工作时就是将电能转化为内能，依次分析各个选项的能量转化即可解答。
本题主要考查学生对电能和其它形式能的相互转化，利用热效应工作的电器特点是把电能主要转化成内能，是一道基础题。
10.【答案】D
【解析】解：由P=U2R可得，两灯泡的电阻分别为：
，，
两灯泡串联接在12V的电路中时，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I=UR1+R2=12V24Ω+48Ω=16A，
则电路总功率：P=UI=12V×16A=2W，故AB错误；
由于串联电路中电流处处相等，且R1故选：D。
(1)知道两灯泡的额定电压和额定功率，根据P=U2R求出两灯泡的电阻，两电阻串联接在12V的电路中时，根据灯泡的串联和欧姆定律求出电路中的电流；根据P=UI求出总功率。
(2)根据P=I2R比较两灯泡实际功率的大小关系，实际功率大的灯泡较亮。
本题考查了串联电路的电流特点以及欧姆定律、电功率公式的灵活应用，关键是知道灯泡的亮暗取决于实际功率的大小。
11.【答案】B
【解析】解：A、高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导电，使得放风筝的人触电，不符合安全用电原则，故A错误；
B、冰箱的金属壳接地，家用电器外壳加接地保护，是为了防止外壳带电而发生触电事故，符合安全用电的原则，故B正确；
C、生活用水是导体，用湿手拔插头，可能会因水导电而发生触电事故，不符合安全用电原则，故C错误；
D、将手指塞进插座，会造成触电，不符合安全用电的原则，故D错误。
故选：B。
根据安全用电原则知识去分析：
(1)安全用电的基本原则是不接触低压带电体，不靠近高压带电体；
(2)生活用水是导体；
(3)有金属外壳的家用电器外壳必须接地。
本题考查了安全用电的常识，属于基础知识在日常生活中一定要养成安全用电的习惯。
12.【答案】C
【解析】解：A、由图象可知，R对应电流与电压成正比，而L对应的电流与电压不成正比，因此R为定值电阻，L电阻的阻值是变化的，由图甲可知，当UR=3V时，IR=0.6A
由I=UR可知，甲的电阻：R=URIR=3V0.6A=5Ω，故A正确；
B、因并联电路中干路电流等于各支路电流之和，由图甲可知，当并联电路两端电压为1V时，通过R的电流为0.2A，通过L的电流为0.4A，则干路电流为0.2A+0.4A=0.6A，故B正确；
CD、因串联电路各处电流相等，根据图可知，当电路电流为0.4A时，R两端电压为2V，L两端电压为1V，而串联电路两端电压等于各部分电压之和，所以总电压U=2V+1V=3V，故C错误；
电路消耗的总功率：P=UI=3V×0.4A=1.2W，故D正确。
故选：C。
(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此分析图象R、L电阻的变化，根据图象R读出一组电压和电流值，根据欧姆定律求出R的阻值；
(2)当L与R并联，根据并联电路电压规律，结合图象读出通过R、L的电流，再根据并联电路电流规律求出总电流；
(3)当L与R串联，根据串联电路电流规律，结合图象读出电路电流为0.4A时R、L两端的电压，再根据串联电路电压规律求出电源电压，根据P=UI求出电路消耗的总功率。
本题考查了串联电路的电流特点、并联电路的电压特点、欧姆定律的应用以及电功率的计算，关键是根据图象找到有用的信息。
13.【答案】热胀冷缩 −4
【解析】解：(1)体温计是利用液体的热胀冷缩的规律制成的；。
(2)由图知：温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；液柱最高处在0℃以下，所以显示的温度低于0℃，为−4℃。
故答案为：热胀冷缩；−4。
(1)体温计是利用液体的热胀冷缩的原理制成的；
(2)使用温度计测量液体温度时，先要弄清楚温度计的量程和分度值，读数时视线与液柱最高处所对刻度相垂直，并注意区分温度是零上还是零下。
此题考查的是温度计的制作原理及读数，但难度不大，容易解答。
14.【答案】晶体 液态
【解析】解：(1)由图可见，该物质图象上有一段与时间轴平行的直线，表示该物质在熔化过程中不断吸热，温度保持不变，因此该物质为晶体；
(2)由图象可见，物质的熔化过程是从第5min到第15min，在第18min时物质早已熔化完毕，因此在第18min时物质处于液态；
故答案为：晶体； 液态。
(1)晶体有一定的熔化温度，非晶体没有一定的熔化温度，这是晶体和非晶体的区别；
(2)分析图象发现物质从第1min开始熔化，到第4min熔化结束，熔化之前是固态，熔化过程中是固液共存状态，熔化结束后变成液态；
观察物质熔化或凝固图象时，首先要根据是否有一定的熔点或凝固点来确定物质的性质，再通过寻找关键的时间点与温度点来判断其所处的状态。
15.【答案】升华 吸收
【解析】解：干冰在常温下会迅速变成二氧化碳气体，由固态直接变成气态，属于升华，升华吸热，使周围的气温急剧下降，水蒸气遇冷液化形成小水滴。
故答案为：升华；吸热。
物质由固态直接变成气态的过程叫升华，由气态直接变成固态的过程叫凝华，升华吸热，凝华放热；
本题考查了学生对人工降雨过程物态变化的分析，属于基础知识的考查，抓住物质的状态变化是解此类题目的关键。
16.【答案】120 30
【解析】解：若飞轮转速是3600r/min=60r/s，表示每秒飞轮转动60圈，因为飞轮转2r，完成4个冲程，对外做功1次，所以，飞轮转60r，要经过120个冲程，对外做功30次。
故答案为：120；30。
热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周，根据这个比例关系可以求出答案。
此题考查了内燃机完成一个工作循环飞轮转动的圈数和做功次数，属于基础题。
17.【答案】20 变大
【解析】解：由于导体的电阻是本身的属性，与导体的两端电压无关，当导体两端的电压为0V时，导体的电阻不变为20Ω；
如果将它拉长后，由于它的长度变长，横截面积变小，所以导体的电阻变大。
故答案为：20；变大。
导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，与导体的两端电压无关。
本题考查了影响电阻的因素，关键是知道影响导体电阻的因素，知道导体的电阻是本身的属性。
18.【答案】并 进户线零线开路
【解析】解：在家庭电路中，各个用电器之间互不影响，是并联的；
四盏灯突然全部熄灭了，经检查，保险丝完好，这说明电路出现了断路现象；用测电笔测试室内各处电路时氖管均发光，这说明室内各处电路与火线之间是接通的，所以故障可能是进户线零线开路。
故答案为：并；进户线零线开路。
家庭电路中，用电器是并联的；
所有的灯突然全熄灭而检查保险装置发现没有跳闸，说明保险丝未熔断，不能是短路(短路会使电路中电流过大，烧断保险丝)，只能是发生了断路，测电笔测室内火线与零线氖管都发光，说明各点与火线是连通的，故只可能是零线断了。
本题考查了用测电笔检修家庭电路的故障的方法。记住测电笔测试各处电路氖管都发光为零线断。
19.【答案】1：1 并联
【解析】解：根据P=U2R可得它们的电压之比为：
U1U2=P1R1P2R2=2×55×2=11；
由于两电阻不相等，而两电阻两端的电压相等，根据并联电路各支路两端的电压相等可知，
它们在电路中的连接方式是并联。
故答案为：1：1； 并联。
已知它们的电阻之比和实际电功率之比，根据P=U2R即可求出电压之比；然后并联电路的电压规律和电阻的大小关系即可判断连接方式。
本题考查串、并联电路中的规律及电功率和欧姆定律的应用，要求学生熟练掌握串、并联电路的规律并能灵活应用欧姆定律。
20.【答案】0.2800
【解析】解：电饭锅消耗的电能为：W=600r3000r/(kW⋅h)=0.2kW⋅h，
工作时间为：t=15min=0.25h，
实际消耗的电功率为：P=Wt=0.2kW⋅h0.25h=0.8kW=800W。
故答案为：0.2；800。
3000r/(kW⋅h)表示电路中每消耗1kW⋅h的电能，转盘转动3000r，此时电能表的转盘转动了600r，用W=600r3000r/(kW⋅h)计算电能；
用P=Wt计算实际功率。
本题考查根据电能表铭牌参数的理解与电能和电功率的求法，属于常考题型。
21.【答案】解：由图可知，左边的电表与滑动变阻器并联在一起，应为电压表；右边的电表与整个电路串联在一起，为电流表，如图：
。
【解析】根据电流表、电压表的使用规则分析。
本题考查了电流表、电压表的连接方式，属于基础知识。
22.【答案】解：(1)开关控制电灯时，开关和电灯串联，火线首先过开关再入灯泡顶端的金属点，零线直接连电灯的螺丝口。
(2)三孔插座的接法：左孔接零线，右孔接火线，上孔接地线。如图所示。
【解析】(1)电灯的接法：火线首先进开关，再入灯泡顶端的金属点，零线直接接入灯泡的螺旋口。
(2)三孔插座的接法：左孔接零线，右孔接火线，上孔接地线。
火线首先进开关，再入灯泡顶端的金属点，零线直接接入灯泡的螺旋口，如果火线直接进入电灯，零线过开关进电灯，在断开开关时，火线没有切断，容易发生触电事故。
23.【答案】秒表 温度计 80℃液化 不会 2
【解析】(1)实验中需要用秒表记录时间；酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以先放好烧杯后，再调节温度计的高度，所以组装实验器材时，应按照自下而上的顺序，最后组装温度计；
(2)便于观察实验现象和缩短实验时间，应选用适量80℃的水；
水沸腾后水面上方冒出的“白气”是水蒸气液化而成的小水珠；
此时若拿走酒精灯，石棉网的余温高于水的沸点，沸腾的水不会立即停止沸腾。
(3)第一次盖灭火焰，灯帽内有剩余的热空气，如果不再盖二次的话，帽内的热空气冷却后压强减小，在外界大气压的作用下，下次再使用时不容易拔下来。
故答案为：(1)秒表；温度计；(2)80℃；液化；不会；(3)2。
(1)实验中需要记录时间；实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后根据温度计的使用规则固定好其位置；
(2)影响加热时间长短的因素有水的质量、水的初温等；物质由气态变为液态称为液化；液体沸腾的条件为：达到沸点，继续吸热；
(3)根据二次盖灯盖的原因分析解答。
本题考查“探究水沸腾时温度变化的特点”的实验，重点考查了实验测量工具的选择及器材组装顺序、沸腾条件、沸腾现象及器材整理注意事项等问题。
24.【答案】质量 不同种 相等 升高相同的温度，质量相同的两液体吸收热量不同 B B
【解析】解：(1)吸热多少与物质的种类、质量和升高的温度有关，根据控制变量法，探究液体吸收热量的能力与物质种类的关系，要控制质量和升高的温度相同；
故在两个相同的烧杯中应分别倒入质量相等的不同种液体，并在距两个烧杯相等距离的地方，用酒精灯给铝板C加热，这样做的目的是使它们在相同时间内吸收的热量相等；
(2)根据升高相同的温度，质量相同的两液体吸收热量(加热时间)不同就能判断出液体吸收热量的能力与物质的种类是否有关；
根据两种液体的温度随时间变化的图象知，B液体的温度升高的较慢，根据比较吸热能力的方法，B液体的比热容较大。
故答案为：(1)质量；不同种；相等；(2)升高相同的温度，质量相同的两液体加热时间不同；B；B。
(1)根据Q=cm△t，吸热多少与物质的种类、质量和升高的温度有关，根据控制变量法，探究液体吸收热量的能力与物质种类的关系，要控制质量和升高的温度相同；
我们使用同一热源通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(2)根据Q=cm△t结合控制变量法和转换法回答；
根据图乙回答；
使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
25.【答案】断开 B1.14断路 B 2
【解析】解：(1)灯的额定电压为3.8V，故电压表选用大量程与灯并联，如下所示：
(2)为保护电路，连接电路时，开关应处于断开状态；闭合开关前，滑动变阻器滑片应置于阻值最大处的B端；
(3)当电压表的示数为3.8V时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，小灯泡的额定功率为：
P=UI=3.8V×0.3A=1.14W；
若灯泡短路，则电压表示数为0，电流表有示数，不符合题意；
若灯泡断路，灯泡熄灭，电流表示数变为0，电压表串联在电路中测电源电压，电压表示数接近6V，符合题意，则故障可能是小灯泡断路；
(4)接10Ω电阻时，电流表的示数为0.2A，由欧姆定律I=UR，电阻的电压为：
UV=I1R1=0.2A×10Ω=2V；
根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数为2V，读出电流表的示数。
故答案为：(1)如上所示；(2)断开；B；(3)1.14；断路；(4)B；2。
(1)根据灯的额定电压为3.8V确定电压表选用大量程与灯并联；
(2)连接电路时，为保护电路，开关应处于断开状态；闭合开关前，滑动变阻器滑片应置于阻值最大处；
(3)根据电流表选用小量程确定分度值读数，根据P=UI得出小灯泡的额定功率；
逐一分析每个选项，找出符合题意的答案；
(4)接10Ω电阻时已知电流表的示数，由欧姆定律得出电阻的电压；
根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向。
本题测量小灯泡的电功率，考查电路连接、注意事项、电流表读数、功率计算、故障分析，同时探究电流与电阻的关系，考查欧姆定律的运用、控制变量法的运用和操作过程。
26.【答案】解：(1)由题意知，干木材完全燃烧放出的热量：，
由Q=mq得，需要完全燃烧的干木柴的质量：
；
(2)水吸收的热量：
；
(3)太阳能热水器的效率：
。
答：(1)需要完全燃烧2.1kg的干木柴；
(2)这天该太阳能热水器中的水吸收的热量是1.008×107J；
(3)该太阳能热水器的效率是40%。
【解析】(1)已知水吸收的热量全部由燃烧干木柴来提供和干木柴的热值，根据Q=mq求出需要完全燃烧的干木柴的质量；
(2)已知水的比热容、质量和升高的温度，利用Q=cm(t−t0)求出水吸收的热量；
(3)利用求出热水器的效率。
此题是一道关于热量、热值及效率的综合题，关键是公式及变形公式的灵活应用，体现了物理知识与现实生活的密切联系。
27.【答案】解：由图甲可知，灯泡与滑动变阻器串联，电流表测电路中的电流；
(1)根据图乙和P=UI可知，当UL=4V，IL=0.4A时，灯泡的功率为1.6W，因此电流表的示数为0.4A；
(2)由I=UR可得，灯泡L的电阻：RL=ULIL=4V0.4A=10Ω；
(3)因串联电路两端电压等于各部分电压之和，所以滑动变阻器两端电压：，
滑动变阻器接入电路的阻值：；
(4)1min内电路产生的热量：W=UILt=9V×0.4A×60s=216J。
答：(1)电流表的示数为0.4A；
(2)灯泡L的电阻为10Ω；
(3)滑动变阻器连入电路的电阻为12.5Ω；
(4)1min内电路产生的热量为216J。
【解析】由图甲可知，灯泡与滑动变阻器串联，电流表测电路中的电流；
(1)当灯泡的功率为1.6W时，根据P=UI和图乙读出灯泡两端电压和通过的电流；
(2)根据欧姆定律求出灯泡的电阻；
(3)根据串联电路电压规律和欧姆定律求出滑动变阻器接入电路的阻值；
(4)根据W=UIt求出1min内电路产生的热量。
本题考查了串联电路的特点和欧姆定律、电功的公式的应用，关键会根据图像读出有用的信息。
28.【答案】解：(1)由图乙知，高温挡功率，t1=10min=16h；
低温挡功率，t2=20min=13h；
30min内电路消耗的总电能：
；
(2)由图甲可知，当S1、S2都闭合时，R1、R2并联，电路中电阻较小，由P=U2R可知，电功率较大，为“高温挡”，
当S1闭合、S2断开时，电路中只有R1，电路中电阻较大，由P=U2R可知，电功率较小，为“低温挡”，
故通过电阻R1的电流为：。
(3)电阻R2的功率为，
电阻值R2=U2P2=(220V)2440W=110Ω。
答：(1)30min内电路消耗的总电能为6.6×105J。
(2)饮水机工作时，通过电阻R1的电流为1A。
(3)电阻R2的阻值为110Ω。
【解析】(1)分析图乙，得出高温挡低温挡功率，以及各自工作时间，利用W=Pt求30min内电路消耗的总电能；
(2)分析图甲，得出当S1、S2都闭合时和当S1闭合、S2断开时的电路组成，得出哪个是高温挡、哪个是低温挡；利用P=UI求通过R1的电流；
(3)从“低温挡”到“高温挡”，只是并联了R2，电源电压不变，R1的功率不变，可求R2的功率，再利用P=U2R求电阻R2的阻值。
本题考查了电能、电流和电阻的计算，分析电路图得出高、低温挡的电路组成是关键。
