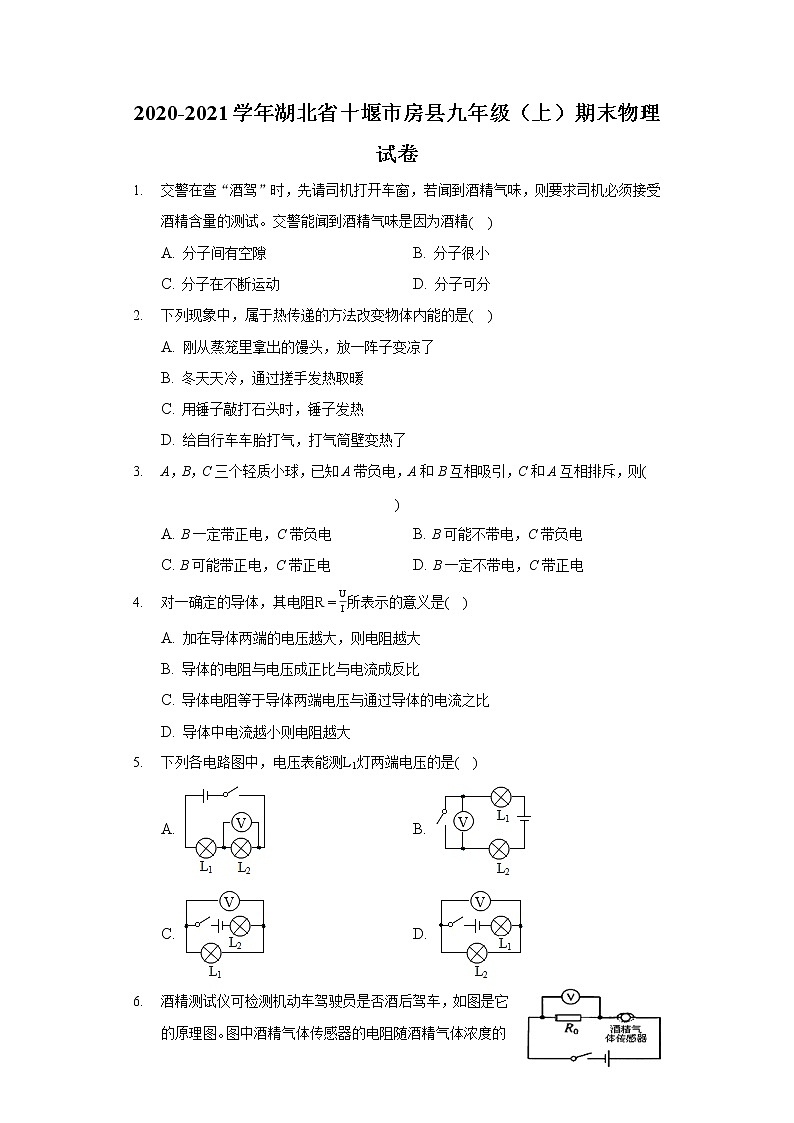

2020-2021学年湖北省十堰市房县九年级（上）期末物理试卷

2020-2021学年湖北省十堰市房县九年级（上）期末物理试卷

1. 交警在查“酒驾”时，先请司机打开车窗，若闻到酒精气味，则要求司机必须接受酒精含量的测试。交警能闻到酒精气味是因为酒精

A. 分子间有空隙 B. 分子很小
C. 分子在不断运动 D. 分子可分

2. 下列现象中，属于热传递的方法改变物体内能的是

A. 刚从蒸笼里拿出的馒头，放一阵子变凉了
B. 冬天天冷，通过搓手发热取暖
C. 用锤子敲打石头时，锤子发热
D. 给自行车车胎打气，打气筒壁变热了

3. A，B，C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则

A. B一定带正电，C带负电 B. B可能不带电，C带负电
C. B可能带正电，C带正电 D. B一定不带电，C带正电

4. 对一确定的导体，其电阻所表示的意义是

A. 加在导体两端的电压越大，则电阻越大
B. 导体的电阻与电压成正比与电流成反比
C. 导体电阻等于导体两端电压与通过导体的电流之比
D. 导体中电流越小则电阻越大

5. 下列各电路图中，电压表能测灯两端电压的是

A.  B.
C.  D.

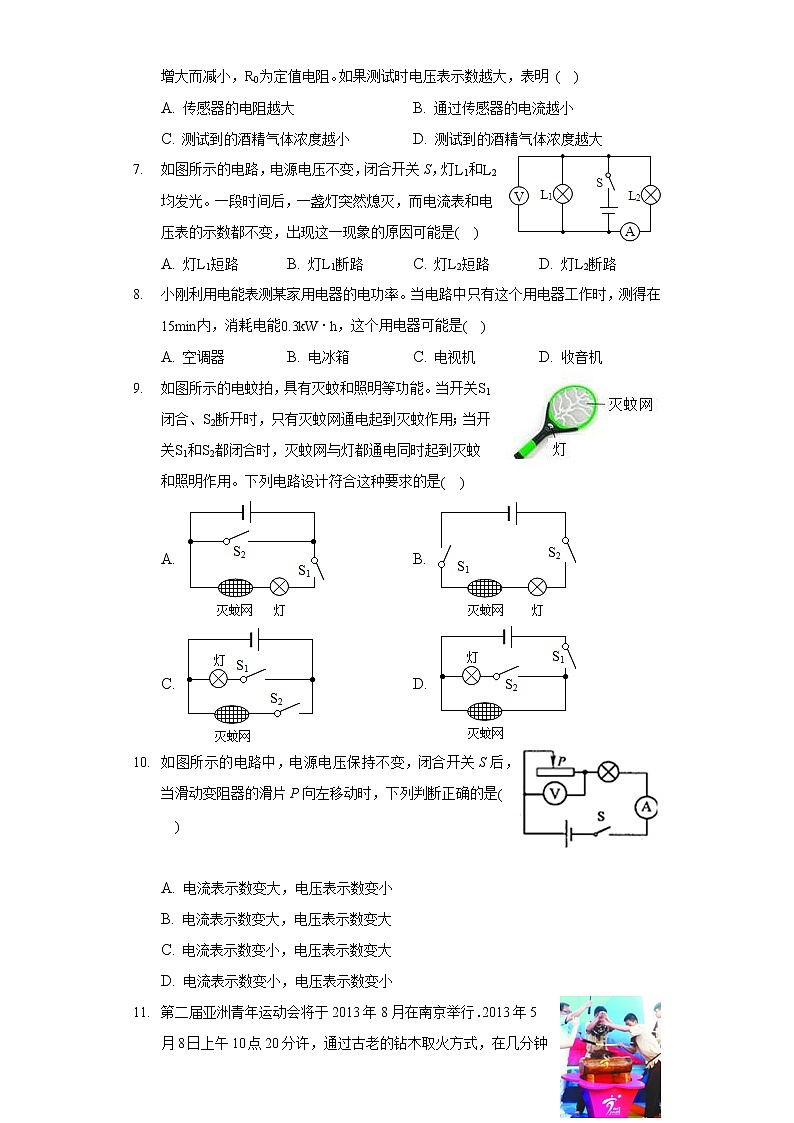

6. 酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是它的原理图。图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，为定值电阻。如果测试时电压表示数越大，表明

A. 传感器的电阻越大 B. 通过传感器的电流越小
C. 测试到的酒精气体浓度越小 D. 测试到的酒精气体浓度越大

7. 如图所示的电路，电源电压不变，闭合开关S，灯和均发光。一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是

A. 灯短路 B. 灯断路 C. 灯短路 D. 灯断路

8. 小刚利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时，测得在内，消耗电能，这个用电器可能是

A. 空调器 B. 电冰箱 C. 电视机 D. 收音机

9. 如图所示的电蚊拍，具有灭蚊和照明等功能。当开关闭合、断开时，只有灭蚊网通电起到灭蚊作用；当开关和都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是

A.  B.
C.  D.

10. 如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是


A. 电流表示数变大，电压表示数变小
B. 电流表示数变大，电压表示数变大
C. 电流表示数变小，电压表示数变大
D. 电流表示数变小，电压表示数变小

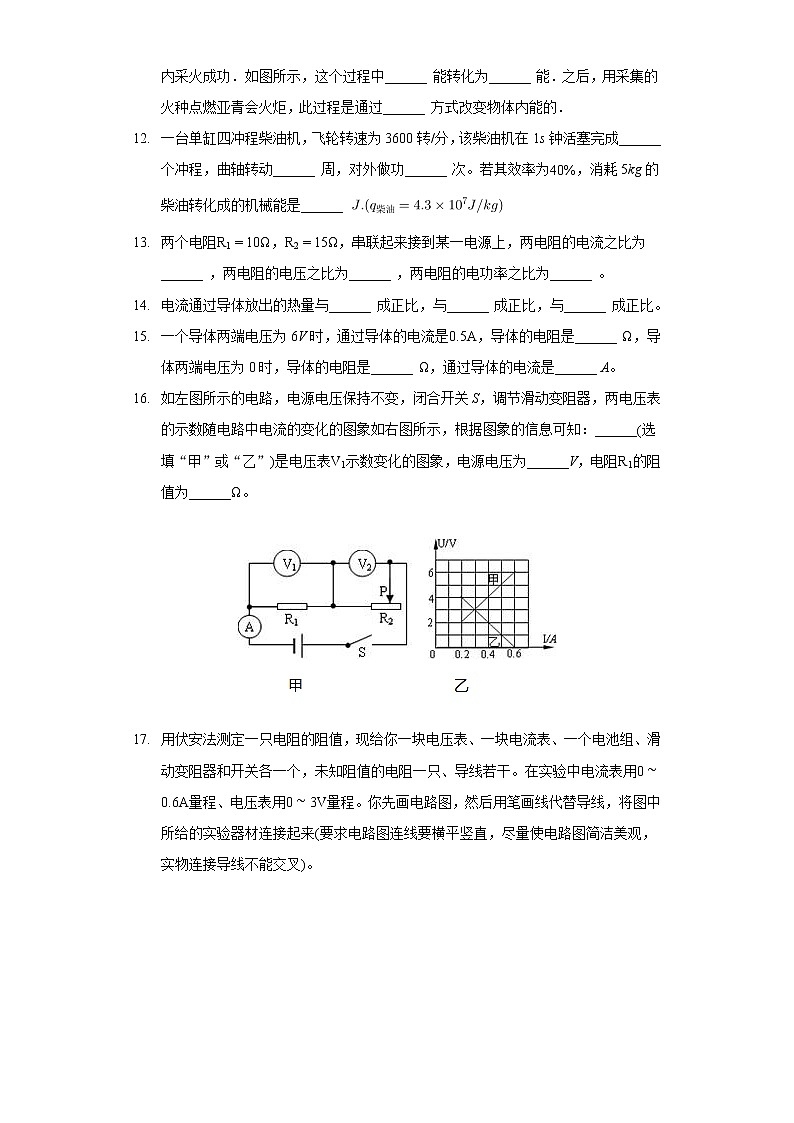

11. 第二届亚洲青年运动会将于2013年8月在南京举行．2013年5月8日上午10点20分许，通过古老的钻木取火方式，在几分钟内采火成功．如图所示，这个过程中______ 能转化为______ 能．之后，用采集的火种点燃亚青会火炬，此过程是通过______ 方式改变物体内能的．
12. 一台单缸四冲程柴油机，飞轮转速为3600转/分，该柴油机在1s钟活塞完成______ 个冲程，曲轴转动______ 周，对外做功______ 次。若其效率为，消耗5kg的柴油转化成的机械能是______
13. 两个电阻，，串联起来接到某一电源上，两电阻的电流之比为______ ，两电阻的电压之比为______ ，两电阻的电功率之比为______ 。
14. 电流通过导体放出的热量与______ 成正比，与______ 成正比，与______ 成正比。
15. 一个导体两端电压为6V时，通过导体的电流是，导体的电阻是______ ，导体两端电压为0时，导体的电阻是______ ，通过导体的电流是______ A。
16. 如左图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图象如右图所示，根据图象的信息可知：______选填“甲”或“乙”是电压表示数变化的图象，电源电压为______V，电阻的阻值为______。


17. 用伏安法测定一只电阻的阻值，现给你一块电压表、一块电流表、一个电池组、滑动变阻器和开关各一个，未知阻值的电阻一只、导线若干。在实验中电流表用量程、电压表用量程。你先画电路图，然后用笔画线代替导线，将图中所给的实验器材连接起来要求电路图连线要横平竖直，尽量使电路图简洁美观，实物连接导线不能交叉。


18. 如图所示，物体的长度为______cm；电能表的示数为______；机械秒表的示数为______。


19. 为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验，实验数据记录如表：

从表中数据可知，水和食用油的质量______ 选填“相同”或“不相同”，其中______ 粗略反映了物质吸热的多少．
在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量______ 选填“大于”或“小于”或“等于”食用油吸收的热量．
实验表明，______ 选填“水”或“食用油”吸热的能力更强．

20. 对于“电流做功与哪些因素有关”的问题，刘星同学作了如下猜想：
    猜想A：电流做功可能与电压有关；
    猜想B：电流做功可能与电流有关；
    猜想C：电流做功可能与通电时间有关．
    为了验证自己的猜想，他选择了如图甲所示的装置除电阻丝阻值不同外，其余条件均相同及电源、开关、电压表、导线若干．他将两电阻丝串联后接入电路，如图乙所示．

    将两电阻丝串联接入电路的目的是为了控制通过电阻丝的电流和通电时间相同，他采用的科学探究方法是：______ .
    接通电路前他想：通电一段时间后观察温度计示数的变化，若两只温度计示数变化不同，则说明电流做功与电阻丝两端的______ 有关；这就验证了猜想______ .
21. 实验室购买了一批规格为“”的小灯泡，某同学在利用其中一只小灯泡做测量电功率的实验时，得到了如下一组数据．

分析这组数据，你认为该小灯泡是否合格：______ .其原因是：______ .
假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度与合格产品相比是长了还是短了：______ .理由是电阻的大小与______ 有关．

22. 用图示装置探究“影响电热的因素”，A、B、C为三根相同的电阻丝。以A、B为研究对象，该实验探究的是在______不变时电热与______的关系；若将C也置于右侧容器中，这时B、C并联后可等效为一根电阻丝，那么，该装置还可探究在______不变时电热与______的关系。填“电流”或“电阻”
23. 用伏安法测小灯泡的电功率和正常发光时的电阻，已知灯的额定电压为。
    在图甲中，已完成了一部分的电路连接，请你继续完成实验电路的连接。
    在闭合开关之前，图中滑动变阻器的滑片应放在______ 端。选填“左”或“右”
    测电功率的原理是______ ；测电阻的原理是______ 。
    调节滑变P，使灯正常发光时，电流表的示数如图乙所示，则灯泡的额定功率为______ W，此时，灯泡的电阻为______ 。


24. 为了测定某额定功率为1000W的电热水器的效率，物理兴趣小组的同学在热水器中加了2kg的水，让热水器正常工作，并绘制出通电加热过程中水温随时间的变化情况图，求：
    加热，水的温度升高了多少？水的比热容为
    加热，水吸收了多少热量？
    电热水器的效率是指水吸收的热量与电热水器放出的热量之比，该热水器正常工作时的效率为多少？

25. 如表为某饮水机铭牌的部分参数，其内部简化电路如图所示。当S闭合，断开时，饮水机处于保温状态，当S、同时闭合时，饮水机处于加热状态。求：

饮水机保温状态下正常工作时的电流。
饮水机保温消耗的电能。
若不计热损耗，该饮水机将2kg的水从加热至，需要多长时间？

答案和解析

1.【答案】C


【解析】解：酒精分子不断向四周扩散，能使人闻到酒精特殊的香味，这与酒精的分子不断运动有直接关系，而与其它分子的特性无关。
故选：C。
扩散现象是指不同物体相互接触时，彼此进入对方的现象。扩散现象表明分子是在不停的做无规则运动的。
微观粒子总是不断运动的，酒精分子不断运动，向四周扩散是解题的关键所在。
本题考查学生对扩散现象的理解和认识，以及运用微粒的基本特征解释日常生活现象的能力，属基础性知识考查题。


2.【答案】A


【解析】解：
A、刚从蒸笼里拿出的馒头，放一阵子变凉了，是馒头上的内能一部分转移到空气中了，是热传递方式改变了物体的内能。符合题意。
B、两手互相摩擦做功，机械能转化为内能，使手的内能增加，温度升高，不符合题意。
C、用锤子敲打石头时，锤子对石头做功，同时石头对锤子也做功，机械能转化为内能，锤子发热，属于做功改变物体的内能，不符合题意。
D、给自行车车胎打气时，活塞压缩空气做功、活塞克服与筒壁间的摩擦做功，机械能转化为内能，内能增加，使打气筒壁变热，属于做功改变物体的内能，不符合题意。
故选：A。
本题抓住改变物体内能有两种方式：做功和热传递。做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化，热传递实质是内能从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分，有传导、对流和辐射三种方式。
本题考查了改变物体内能有两种方式。判断是做功还是热传递，关键是看能量是发生了转化还是转移。


3.【答案】B


【解析】解：已知A带负电，C和A互相排斥，根据同种电荷互相排斥，所以C带负电；
又因为A和B互相吸引，根据异种电荷相互吸引，所以B可能带正电；根据带电体吸引轻小物体的性质，B也可能不带电。所以B可能不带电，C带负电。
故选：B。
①电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；
②带电体可以吸引轻小物体。
异种电荷相互吸引和带电体吸引轻小的物体这两个知识点要考虑周全，考虑不全是此题选错答案的原因。


4.【答案】C


【解析】解：导体的电阻大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，
欧姆定律的变形公式只能表示在数值上电阻等于导体两端的电压与通过的电流之比，
故只有选项C的说法符合题意。
故选：C。
电阻是导体本身的阻碍电流的性质，其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关。
本题考查了学生对电阻的理解，知道电阻是导体本身的属性，与两端的电压和通过的电流无关。


5.【答案】C


【解析】解：A、两个灯泡串联，电压测的是两端的电压，故A错误；
B、电压表并联在开关两端，测的是开关两端电压，是一种错误的连接，故B错误；
C、两个灯泡串联，电压表与并联，测的是两端的电压，故C正确；
D、两个灯泡串联，电压表与并联，测的是两端的电压，故D错误。
故选：C。
由电压表的使用方法可知：电压表测量两端电压，因此电压表必须并联在的两端。
本题考查电路的设计和电压表的连接，关键是电压表的连接与使用，测哪个用电器两端的电压就与哪个用电器并联。


6.【答案】D


【解析】解：电压表示数越大，由知电流I越大，由知越小，因为酒精气体传感器的电阻随酒精气体浓度的增而减小，所以测试到的酒精气体浓度越大。
故选：D。
酒精气体传感器与定值电阻串联，电压表测的是定值电阻电压，电源电压U一定，电压表示数变大，由知电路电流变大，酒精气体传感器阻值变小，由传感器特点可知酒精浓度大小。
解本题的关键是由题干获取酒精气体传感器特性的信息：酒精气体传感器的电阻随酒精气体浓度的增大而减小。


7.【答案】B


【解析】解：
A、灯短路，则电压表与导线并联，则电压表被短路，电压表无示数，不合题意。
B、灯断路，则电压表直接测电源电压，并且示数不变。支路不受影响，故电流表示数不变，符合题意。
C、灯短路，则电流表直接与电源两极相连，会损坏，不合题意。
D、灯断路，则电流表被断路，电流表无示数。不合题意。
故选：B。
如图所示，两灯泡并联，电流表测量的是灯中电流，电压表测量的是灯两端的电压，也就是灯两端的电压，即电源电压。根据电流表、电压表在电路中的特征逐一进行判断。
此题考查了用电流表、电压表来判断电路故障，对两表的用法和特征要会运用。


8.【答案】A


【解析】解：用电器的功率：
；
以上四种家用电器中功率接近的只有空调。
故选：A。
由1h内消耗的电能可求得电器的功率，则由家电的功率知识可判断为哪种用电器。
本题考查了电功率的计算方法。常见的家用电器应记住其额定功率。


9.【答案】D


【解析】解：
A、根据题意可以知道，灭蚊网和灯泡工作时互不影响，应该属于并联，而图中灭蚊网和灯泡串联，且开关S2闭合时会形成电源短路，故A错误；
B、图中灭蚊网和灯泡串联，与题意不符，故B错误；
C、C图中闭合，断开时，灯泡亮，灭蚊网不工作，不符合题意，故C错误；
D、D图中闭合，断开时，只有灭蚊网通电起到灭蚊作用；当开关和都闭合时，灭蚊网与灯都通电同时工作，符合题意，故D正确。
故选：D。
串联电路的特点是各用电器之间相互影响，并联电路的特点是互不影响，再根据开关的作用来判断符合要求的电路图。
此题主要考查的是串并联电路的特点以及开关的作用，用排除法可以得出正确的答案。


10.【答案】C


【解析】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
当滑动变阻器的滑片P向左移动时，变阻器接入电路中的电阻变大，电路中的总电阻变大，
由可知，电路中的电流变小，即电流表的示数变小；
由可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大；故C正确。
故选：C。
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，电压表示数的变化也可以根据串联电路的分压特点进行解答。


11.【答案】机械；内；热传递


【解析】解：钻木取火的过程中克服摩擦对物体做功，物体内能增加温度升高，达到燃料的燃点而被点燃；
用采集的火种点燃亚青会火炬，此过程是通过热传递方式改变物体内能的．
故答案为：机械；内；热传递．
判断能量的转化时，要知道消耗了什么能，得到了什么能；
改变物体内能的方式有两种：做功和热传递．
解答本题应先明确装置工作的过程，才能进一步分析能量的转化及改变物体内能的方法．


12.【答案】


【解析】解：已知飞轮转速为，即，而一个工作循环活塞往复2次，曲轴转动2周，做功1次，所以该柴油机1s对外做功30次，曲轴转60周，120个冲程；
柴油燃烧放出的热量：
，
其转化的机械能为：。
故答案为：120；60；30；。
单缸四冲程柴油机一个工作循环四个冲程，活塞往复2次，曲轴转动2周，做功1次；
利用计算燃料燃烧放出的热量，再利用效率公式求转化为的机械能。
本题主要考查了内燃机的四冲程中做功次数与飞轮转数之间的关系。关键要搞清一个工作循环包括四个冲程，飞轮转两周，对外做功一次。


13.【答案】1：1 2：3 2：3


【解析】解：两个电阻，，串联起来接到某一电源上，
串联电路中电流处处相等，可知两电阻的电流相等，则电流之比为1：1；
根据可知，两电阻的电压之比为：：3；
根据可知，两电阻的电功率之比为：：3。
故答案为：1：1；2：3；2：3。
串联电路中电流处处相等，据此分析两电阻的电流之比；
知道两电阻的阻值和电流之比，根据分析两电阻的电压之比；
知道电压之比和电流之比，根据分析两电阻的电功率之比。
本题考查了串联电路的特点、欧姆定律的应用及电功率的计算等问题，有一定综合性。


14.【答案】电流的平方  电阻  通电时间


【解析】解：大量实验证明，电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电的时间成正比。这个规律叫焦耳定律，可用公式表示。
故答案为：电流的平方；电阻；通电时间。
直接根据焦耳定律的内容及公式填空。
本题考查了学生对焦耳定律的内容，需要牢记，属于基础题目。


15.【答案】12 12 0


【解析】解：由可得，导体的电阻：
，
因电阻是导体本身的一种性质，与导体两端的电压和通过导体的电流无关，
所以，导体两端电压为0时，导体的电阻仍为不变，但此时通过导体的电流为0A。
故答案为：12；12；0。
知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过导体的电流无关。
本题考查了欧姆定律的简单应用，关键是知道导体的电阻与导体两端的电压和通过导体的电流无关，是一道基础题目。


16.【答案】甲  6 10


【解析】解：从图中信息可以看出，乙图象中的电压值可以为零，因此甲对应的电压表为示数变化的图象；
当滑动变阻器两端电压为零时，电压表示数即为电源电压，故从图象中可以看出，电源电压为6V，此时电路中的电流为，因此电阻的阻值为：。
故答案为甲，6，10。
先正确识别电路的连接方式，即该电路为串联电路，电流表测量串联电路中的电流，电压表测量两端电压，电压表测量滑动变阻器两端的电压；然后根据电压表示数是否为零确定甲、乙对应电压表示数变化的图象；再根据滑动变阻器阻值为零时，其电压表示数为零进行分析。
本题考查串联电路电压的规律以及滑动变阻器的使用，关键是欧姆定律的应用，会从图象中读出相关信息是解答本题的关键所在，因此要培养自己的读图能力。


17.【答案】解：伏安法测定一只电阻的阻值，电流表与待测电阻串联，电压表与待测电阻并联，滑动变阻器串联在电路中，如下图左所示：

根据要求，电流表选用量程与电阻串联，因电源电压为3V，故电压表选用小量程与电阻并联，根据电路图连接实物图，如上图右所示：
故答案为：电路图如上左图所示；实物图如上右图所示。


【解析】伏安法测定一只电阻的阻值，电流表与待测电阻串联，电压表与待测电阻并联，滑动变阻器串联在电路中；
电流表选用量程与电阻串联，根据电源电压为3V确定电压表选用小量程与电阻并联，根据电路图连接实物图。
本题测定一只电阻的阻值，考查电路图的设计及根据要求连接实物图。


18.【答案】


【解析】解：
由图知刻度尺的最小分度值是1mm，此图是以作为“零”刻度，末端刻度值为，所以物体长度为；
从电能表上可以看出电能表的示数为63526，最后一位是小数，单位是，电能表的读数为；
在秒表的中间表盘上，中间有两个小格，所以一个小格代表，指针在“1”和“2”之间，偏向“2”一侧，所以分针指示的时间为；
在秒表的大表盘上，1s之间有10个小格，所以一个小格代表，指针在处，所以秒针指示的时间为，即秒表的读数为。
故答案为：；；。
使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
电能表最后一位是小数位、单位是，由表盘可直接读出电能表的示数；
秒表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和。
对常用测量器材进行正确的读数，不仅是物理课程学习的要求，也是日常生活中必须掌握的一种生活能力，应能熟练地对常用测量仪器正确读数。


19.【答案】相同；加热时间；大于；水


【解析】解：根据控制变量法水和食用油的质量相同，都是60g；加热过程中，水和食用油吸热的多少是通过加热时间来反映；
在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间．因为选用相同的酒精灯加热，所以加热时间长的吸收的热量多．即水吸收的热量大于食用油吸收的热量．
由知：质量相同的物质，升高相同的温度，吸收热量多的物质比热容大．因为水和食用油的质量相同，它们的初温相同，要使水和食用油的最后温度相同，水吸收的热量大于食用油吸收的热量，所以水的比热容大，即水吸热的能力更强．
故答案为：相同；加热时间；大于；水．
分析表中数据即可得出水和食用油的质量关系；吸收热量的多少可以用加热时间的长短来体现出来．相同的热源在相同的时间内放出的热量相等，加热时间越长说明吸收热量越多．
两个相同的酒精灯对其加热，加热时间多，放出的热量就多，相应受热物质吸收的热量就多．
根据比热容的概念和进行分析，即和质量相等时，吸收的热量越多的物质，比热容越大即吸热的能力强
此题考查了我们对于实验数据的分析能力，还一定注意应用控制变量法来考虑．我们要能够根据相关的实验数据得出需要的结论，并能够将这些知识应用于生活．


20.【答案】控制变量法；电压；A


【解析】解：因为电流做功与电压、电流以及时间有关，因此电阻串联的目的是为了控制通过电阻丝的电流和通电时间相同，探究电功与电压的关系，故该方法为控制变量法；
两电阻丝串联接入电路即控制通过电阻丝的电流相等，又控制了通电时间相同；由于不同电阻丝串联起来时，两电阻丝两端的电压不同，并且瓶内所装煤油的质量相等，而电阻丝将电流所做的功全部转化为煤油的内能，因此可以观察温度计的示数比较电流所做的功与电阻丝两端电压的关系．
故答案为控制变量法；电压，
控制变量法是物理中经常用到的一种探究方法；适用范围：当一个物理量受多个因素影响时，可用控制变量法进行探究其关系，即使探究的因素发生改变，其它因素都保持不变；
使两电阻丝串联，是利用串联电流处处电流相等控制通过电阻丝的电流相等，同时也可以控制通电时间相等，由于两电阻丝的阻值不同，所以两电阻丝分得的电压不相同，然后根据电流做的功全部转化为煤油的内能进行分析，即根据煤油温度判断电流做功与电压的关系．
知道控制变量法适用范围，会用控制变量法探究电流做功与电压、电流和时间的关系，并且知道电阻丝将电流所做的功全部转化为内能．


21.【答案】不合格；根据灯额定电压算出的实际功率大于规定的额定功率；短了；长度


【解析】解：由表中测得的数据，当灯的额定电压为进，对应的电流为，则灯此时的实际功率
，大于灯上标有的额定功率，故不合格；
根据，在电压不变的情况下，功率变大是因为电阻减小造成的，根据影响电阻大小的因素，电阻大小与导体的长度、横截面积、材料、温度有关．假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度与合格产品相比是短了．
故答案为：不合格；  根据灯额定电压算出的实际功率大于定的额定功率；
短了；长度．
根据表中测量数据，求出灯的额定电压下的实际功率与灯的标注的额定功率比较大小；
根据影响电阻大小的因素作答．
本题以实际为背景，测小灯泡的电功率，将所学知识与生活相结合，体现了从物理走向社会的新课标理念．


22.【答案】电阻电流  电流  电阻


【解析】解：
由图知，电阻丝B、C并联后与A串联，根据并联电路的电流特点可知，通过A的电流与通过B、C的电流之和相同，所以通过A的电流大于通过B的电流，已知容器内A、B的电阻相同，在通电时间相同时，该实验探究的是电流产生热量与电流大小的关系；
若将C也置于右侧容器中，这时B、C并联后可等效为一根电阻丝等效电阻为，其等效电阻是A电阻丝的一半，此时通过A的电流与通过右侧“一根”电阻丝的电流相同，所以探究的是：电流相同时，相同时间内电流产生热量与电阻大小的关系。
故答案为：电阻；电流；电流；电阻。
电流通过导体产生的热量与电流大小、导体电阻和通电时间都有关系，研究某一物理量对电流产生热量的影响时，需要运用控制变量法。
此题考查了探究“影响电热的因素”的实验过程，属于基本技能的考查，在探究过程中注意控制变量法和转换法的应用。


23.【答案】左


【解析】解：电压表并联在小灯泡两端，灯的额定电压为，故选用“”的路程，电流表串联在电路中，根据图乙的示数选择电流表的量程为“”，实验电路如下所示：

在闭合开关之前，图中滑动变阻器的滑片应放在阻值最大处，故应在最左端；
测电功率的原理是：；测电阻的原理是：；
电流表选择“”的量程，分度值为，示数为，已知灯的额定电压为，则额定功率为：；
由得，此时，灯泡的电阻为：。
故答案为：如上图所示；左；；；；。
电压表并联在小灯泡两端，灯的额定电压为，故选用“”的路程，电流表串联在电路中，根据图乙的示数选择电流表的量程；
在闭合开关之前，图中滑动变阻器的滑片应放在阻值最大处；
测电功率的原理是：；测电阻的原理是：；
先分析电流表选用的量程和分度值，读出示数，已知灯泡的额定电压，根据计算灯泡的额定功率；已知灯泡此时的电压和电流，根据欧姆定律的变形式计算灯泡此时的电阻。
本题考查伏安法测小灯泡的电功率和正常发光时的电阻的实验，重点考查了实物电路图的连接、实验原理、电功率和电阻的计算等问题。


24.【答案】解：水温升高；
水吸收热量；
，
；
答：加热，水的温度升高了；
加热，水吸收的热量是；
该热水器正常工作时的效率为。


【解析】根据图象可以读出在各时间段内水的温度，利用公式计算水吸收的热量，结合电功的公式求解电热器放出的热量。
解决此类综合性的题目，要结合相关的物理公式分析求解。


25.【答案】解：由表格数据可知，饮水机保温状态下的功率为44W，
根据可得，正常工作时的电流：
；
饮水机保温消耗的电能：
；
水吸收的热量：
，
不计热损耗时，消耗的电能和水吸收的热量相等，
根据可得，加热时间：
。
答：饮水机保温状态下正常工作时的电流为；
饮水机保温消耗的电能为；
若不计热损耗，该饮水机将2L的水从加热至，需要504s。


【解析】已知饮水机保温状态下的额定功率和额定电压，根据公式可求正常工作时的电流；
已知饮水机保温状态下的额定功率和工作时间，根据公式可求消耗的电能；
知道热水器的容量，根据密度公式求出水的质量，根据公式可求水吸收的热量，再利用公式求出所需的时间。
本题考查了密度公式、吸热公式、电功率公式、电功公式、效率公式的应用，关键是知道铭牌参数含义的理解与掌握，难度适中，是一道好题。
