鲁教版 (五四制)九年级上册第一节 电压授课ppt课件
展开
这是一份鲁教版 (五四制)九年级上册第一节 电压授课ppt课件，共13页。PPT课件主要包含了一电压，二电压表，电压表连接方法，读数方法等内容，欢迎下载使用。

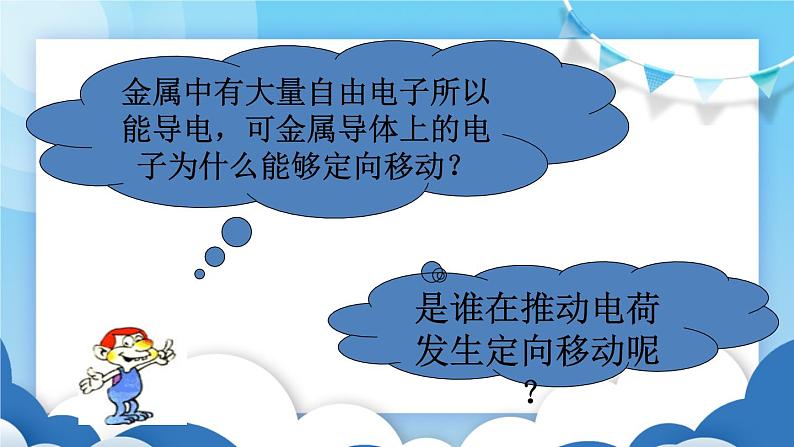

金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？

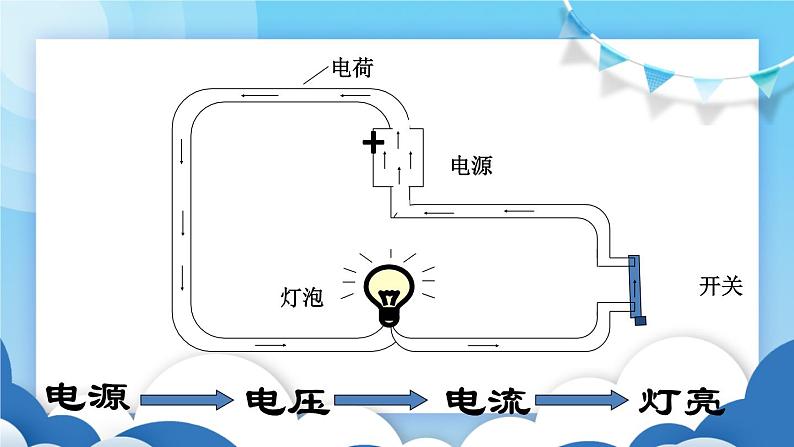

是谁在推动电荷发生定向移动呢？

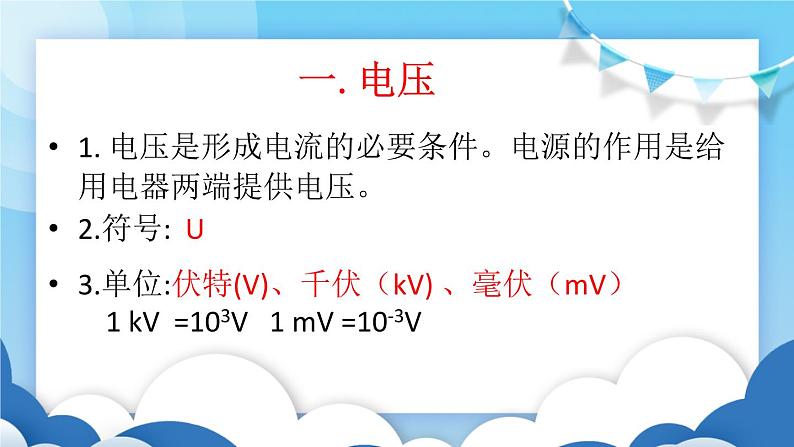

1. 电压是形成电流的必要条件。电源的作用是给用电器两端提供电压。2.符号: U3.单位:伏特(V)、千伏（kV) 、毫伏（mV） 1 kV =103V 1 mV =10-3V

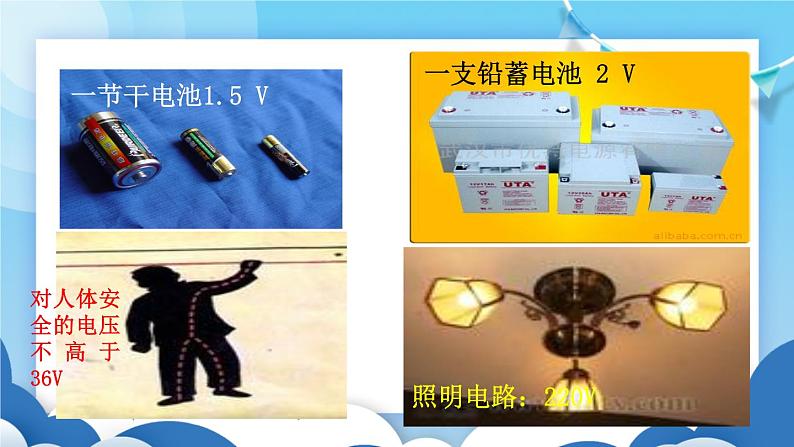

对人体安全的电压不高于36V
1.作用：测量电压2.符号：V3.接线柱
1．电压表要并联在被测电路的两端；2．要使电流从电压表的“+”接线 柱流入，从“－”接线柱流出；3．被测电压不能超过电压表的量程；4．允许直接接在电源两极，测出的示数是电源的电压。
第二步，看最小分度值；
（1）调零（把指针调到零刻度）后，把电压表与被测电路并联接入电 路（只能与被测部分并联），“—”接线柱靠近电源的负极，“3”或“15”接线柱靠近电源的正极。（2） 3 V量程用“—”和“3”两接线柱，标尺每小格0.l V，每大格l V； 15 V量程用“—”和“15”两接线柱，标尺每小格0.5 V，每大格5 V。（3）估计被测电压，选择适当量程。如果判定被测电压不会超出15 V， 可以先用最大测量值为15 V的量程。如果测得的电压不超过3 V，为提高读数的准确性，可以改用最大测量值为3 V的量程。
电压表与电流表(不同点)
电压单位---- 伏特
1．两个表的读数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
2．三个表的读数各是多少？
金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？
是谁在推动电荷发生定向移动呢？
1. 电压是形成电流的必要条件。电源的作用是给用电器两端提供电压。2.符号: U3.单位:伏特(V)、千伏（kV) 、毫伏（mV） 1 kV =103V 1 mV =10-3V
对人体安全的电压不高于36V
1.作用：测量电压2.符号：V3.接线柱
1．电压表要并联在被测电路的两端；2．要使电流从电压表的“+”接线 柱流入，从“－”接线柱流出；3．被测电压不能超过电压表的量程；4．允许直接接在电源两极，测出的示数是电源的电压。
第二步，看最小分度值；
（1）调零（把指针调到零刻度）后，把电压表与被测电路并联接入电 路（只能与被测部分并联），“—”接线柱靠近电源的负极，“3”或“15”接线柱靠近电源的正极。（2） 3 V量程用“—”和“3”两接线柱，标尺每小格0.l V，每大格l V； 15 V量程用“—”和“15”两接线柱，标尺每小格0.5 V，每大格5 V。（3）估计被测电压，选择适当量程。如果判定被测电压不会超出15 V， 可以先用最大测量值为15 V的量程。如果测得的电压不超过3 V，为提高读数的准确性，可以改用最大测量值为3 V的量程。
电压表与电流表(不同点)
电压单位---- 伏特
1．两个表的读数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
2．三个表的读数各是多少？
