粤教版 (2019)必修 第三册第五节 家庭电路与安全用电同步练习题

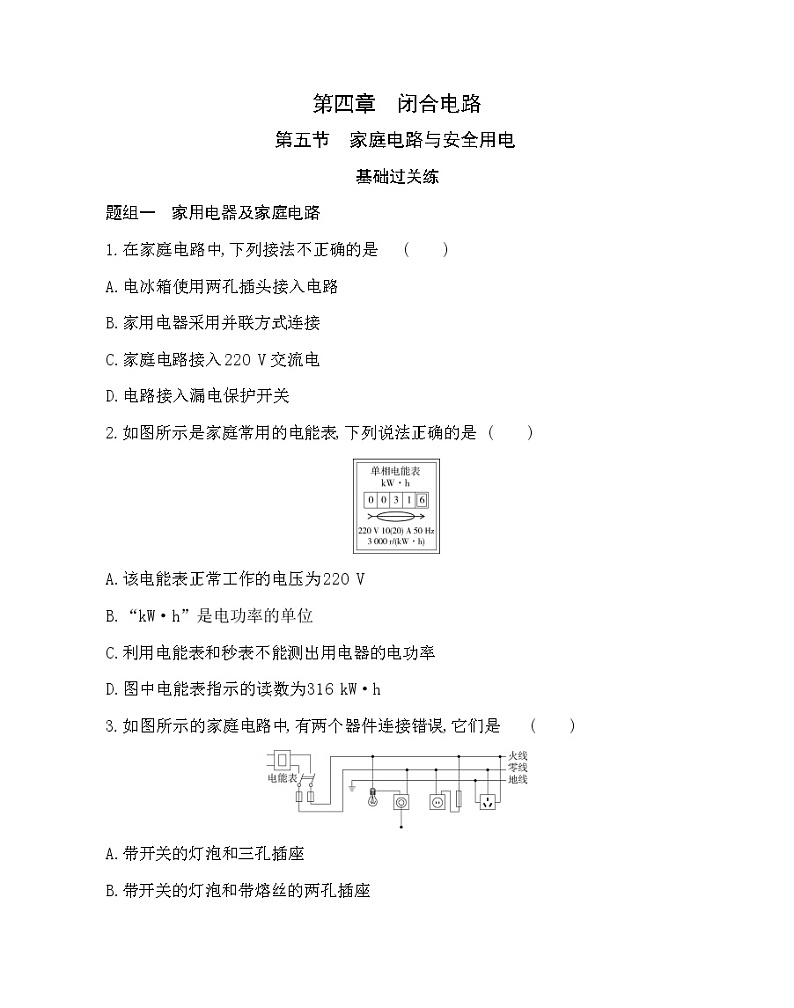

第四章　闭合电路

第五节　家庭电路与安全用电

基础过关练

题组一　家用电器及家庭电路

1.在家庭电路中,下列接法不正确的是 (　　)

A.电冰箱使用两孔插头接入电路

B.家用电器采用并联方式连接

C.家庭电路接入220 V交流电

D.电路接入漏电保护开关

2.如图所示是家庭常用的电能表,下列说法正确的是 (　　)

A.该电能表正常工作的电压为220 V

B.“kW·h”是电功率的单位

C.利用电能表和秒表不能测出用电器的电功率

D.图中电能表指示的读数为316 kW·h

3.如图所示的家庭电路中,有两个器件连接错误,它们是 (　　)

A.带开关的灯泡和三孔插座

B.带开关的灯泡和带熔丝的两孔插座

C.闸刀开关和带开关的灯泡

D.闸刀开关和三孔插座

题组二　安全用电

4.关于家庭安全用电,下列做法正确的是 (　　)

A.所有家用电器都使用两孔插座

B.家用电器使用时需考虑供电电线的粗细

C.用湿抹布擦工作中的电器上的灰尘

D.将多个大功率电器接在同一个移动插座上并同时使用

5.(2020福建三明高二上期中)下列几种做法中,符合安全用电常识的是 (　　)

A.移动家用电器前要先切断电源

B.用湿布擦洗正在工作的用电器

C.迅速往冒烟的家用电器上泼水

D.施救者直接用手去拉触电的人

6.关于家庭电路和安全用电,下列说法正确的是 (深度解析)

A.家庭电路中空气开关“跳闸”,是因为电路中用电器的总功率过大

B.试电笔不可以用来检查电气设备的外壳是否带电

C.发现高压输电线掉落在地面上时,可以走近用木棍挑开

D.家庭电路安装漏电保护器、用电器使用三脚插头都是防止漏电而采取的安全措施

7.关于安全用电,图中错误的是 (　　)

8.如图为家庭电路图的一部分,为了安全且只用一个开关控制两盏灯,开关应该安装在              (　　)

A.M处　　　　B.N处　　　　C.O处　　　　D.P处

题组三　节约用电与环境保护

9.如今家用电器越来越多,在待机状态下也会耗电。为了节约电能和用电安全,应              (深度解析)

①切断长期不使用的空调的电源

②电视机在不使用时,可以不断开电源

③合理使用节能灯具

④尽量避免同时使用大功率家用电器

A.①②③　　　　B.②③④　　　　C.①③④　　　　D.①②④

10.(2021广西柳州高二上期中)(多选)如今家用电器越来越多,同学们应该具备一些安全用电的常识和节约用电的意识,下列关于节约用电和安全用电的说法可行的是              (　　)

A.尽量避免同时使用大功率的家用电器

B.电视机和电脑在不使用时应保持待机状态

C.应把节能灯换成白炽灯

D.电热毯在不使用的时候,要及时断开电源

答案全解全析

基础过关练

1.A　电冰箱应使用三孔插头接入电路,选项A错误,其余接法均正确。

2.A　由题图中电能表的铭牌可知,该电能表正常工作时的电压为220 V,选项A正确;“kW·h”是电功的单位,kW是电功率的单位,选项B错误;电能表用来测量用电器一段时间内消耗的电能,秒表测出时间,根据P=可求电功率,选项C错误;电能表的示数为31.6 kW·h,选项D错误。

3.A　开关控制灯泡时,火线连接开关,开关另一个接线柱连接灯泡,开关既能控制灯泡,又能在灯泡损坏后,断开开关,切断火线,安全地更换灯泡,图中带开关的灯泡连接错误。两孔插座左孔接零线,右孔接火线,当插座上接入大功率的用电器时,还要在火线上串联一根保险丝,这样在电流过大时,能自动切断电源,起到保险作用,图中连接正确。三孔插座的上孔接地线,左孔接零线,右孔接火线,当有金属外壳的用电器插入三孔插座,假如用电器漏电,能防止人接触用电器时发生触电事故,图中连接错误。进户线进入用户,首先连电能表,然后接入总开关,即闸刀开关,总开关的后面接入保险丝,图中总开关和保险丝连接正确。可见,连接错误的是带开关的灯泡和三孔插座,选项A正确。

4.B　有的用电器使用两孔插座,有的使用三孔插座,如有金属外壳的用电器使用三孔插座从而防止事故发生,选项A错误;家用电器使用时需考虑供电电线的粗细,避免负载太大而导致导线烧毁,选项B正确;当用湿抹布擦工作中电器上的灰尘时,可能会导致电路短路烧毁,选项C错误;消毒碗柜、电饭煲和电冰箱等大功率电器不能同时使用同一个移动插座,原因是负载太大,会导致插座烧毁,选项D错误。

5.A　移动家用电器前要先切断电源以防止触电,选项A正确;用湿布擦洗正在工作的用电器可能引起触电事故,选项B错误;往冒烟的家用电器上泼水可能导致用电器短路,从而引起火灾,选项C错误;施救者不能直接用手去拉触电的人,以防触电,选项D错误。

6.D　家庭电路中的空气开关跳闸,原因一般为电路短路或用电器总功率过大,选项A错误;试电笔通常也用来检查电气设备外壳是否带电,选项B错误;对于高压带电体,我们应当采取的措施是必须远离高压带电体,如发现高压输电线落在或靠近地面,不可走近,应立即设立警示牌,并通知电力部门抢修,选项C错误;家庭电路安装漏电保护器、用电器使用三脚插头都是防止漏电而采取的安全措施,选项D正确。

方法技巧

　　安全用电的原则

不接触低压带电体,不靠近高压带电体。

7.A　使用测电笔时,手应接触笔尾的金属体,而不可以接触笔尖金属体,选项A错误。

8.A　只用一个开关控制两盏灯,故开关应在干路上,为了安全,开关应安装在火线上,即M处,选项A正确,B、C、D错误。

9.C　为了节约用电,应切断长期不使用的空调的电源,①正确;电视机在不使用时,应切断电源以保证安全,节约电能,②错误;合理使用节能灯具,可以节约用电,③正确;尽量避免同时使用大功率家用电器,以防总功率过大,发生危险,④正确,故选项C正确。

方法技巧

　　节能的因素

有些家用电器不使用时,若不切断电源,用电器依然存在小电流耗能,所以若长时间不用,要切断电源,避免耗能;同时使用大功率家用电器会使干路电流较大,增加电线的耗能和所分的电压,也不安全。

10.AD　尽量避免同时使用大功率的家用电器,以防电流过大,发生危险,选项A正确;电视机和电脑在不使用时应关闭电源,不要保持待机状态,选项B错误;白炽灯的功率一般比节能灯的功率大,则应把白炽灯换成节能灯,选项C错误;电热毯在不使用的时候,要及时断开电源,选项D正确。
