2　常见传感器的工作原理及应用
基础过关练
题组一　光敏电阻
1.(多选)关于光敏电阻,下列说法正确的是 (　　)
A.光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量
B.硫化镉是一种半导体材料,无光照射时,载流子极少,导电性能差
C.硫化镉是一种半导体材料,无光照射时,载流子较少,导电性能良好
D.硫化镉是一种半导体材料,随着光照增强,载流子增多,导电性能变好
2.将多用电表的选择开关置于欧姆挡,然后进行欧姆调零。如图所示,将一光敏电阻连在多用电表两表笔之间,用光照射光敏电阻时表针的偏角为θ,现用手掌挡住部分光线,表针的偏角为θ',则可判断 (　　)

A.θ'=θ　　　B.θ'<θ
C.θ'>θ　　　D.不能确定θ和θ'的关系
3.为了研究光敏电阻在室内正常光照射和室外强光照射时电阻的大小,某同学用如图甲所示的电路进行实验,得出两种光照下电压表和电流表示数的变化关系,画成了U-I图线,如图乙所示。

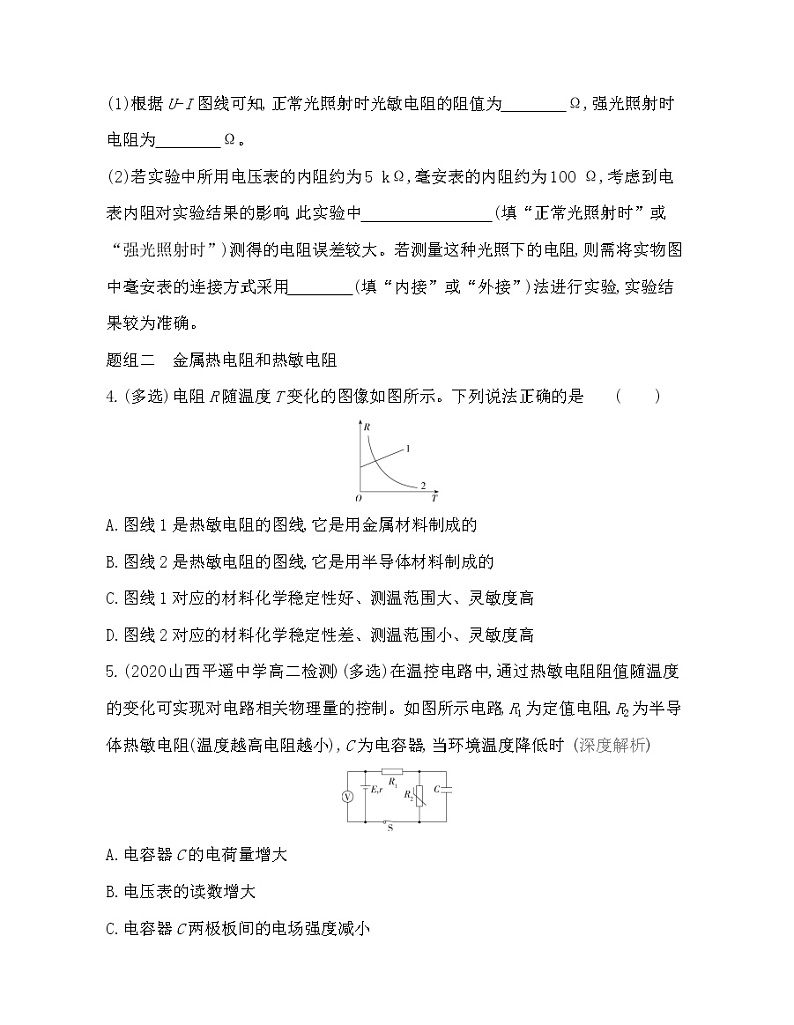

(1)根据U-I图线可知,正常光照射时光敏电阻的阻值为　　　　Ω,强光照射时电阻为　　　　Ω。
(2)若实验中所用电压表的内阻约为5 kΩ,毫安表的内阻约为100 Ω,考虑到电表内阻对实验结果的影响,此实验中　　　　　　　　(填“正常光照射时”或“强光照射时”)测得的电阻误差较大。若测量这种光照下的电阻,则需将实物图中毫安表的连接方式采用　　　　(填“内接”或“外接”)法进行实验,实验结果较为准确。
题组二　金属热电阻和热敏电阻
4.(多选)电阻R随温度T变化的图像如图所示。下列说法正确的是 (　　)

A.图线1是热敏电阻的图线,它是用金属材料制成的
B.图线2是热敏电阻的图线,它是用半导体材料制成的
C.图线1对应的材料化学稳定性好、测温范围大、灵敏度高
D.图线2对应的材料化学稳定性差、测温范围小、灵敏度高
5.(2020山西平遥中学高二检测)(多选)在温控电路中,通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制。如图所示电路,R1为定值电阻,R2为半导体热敏电阻(温度越高电阻越小),C为电容器,当环境温度降低时 (深度解析)

A.电容器C的电荷量增大
B.电压表的读数增大
C.电容器C两极板间的电场强度减小
D.R1消耗的功率增大
6.如图所示是一火警报警器的部分电路示意图,其中R2为用半导体热敏材料制成的传感器(温度越高,其阻值越小),电流表为值班室内的显示器,a、b之间接报警器。当传感器R2所在处出现火情时,流过显示器的电流I2、报警器两端的电压U的变化情况是 (　　)

A.I2变大,U变大　　　
B.I2变小,U变小
C.I2变小,U变大　　　
D.I2变大,U变小
题组三　电阻应变片

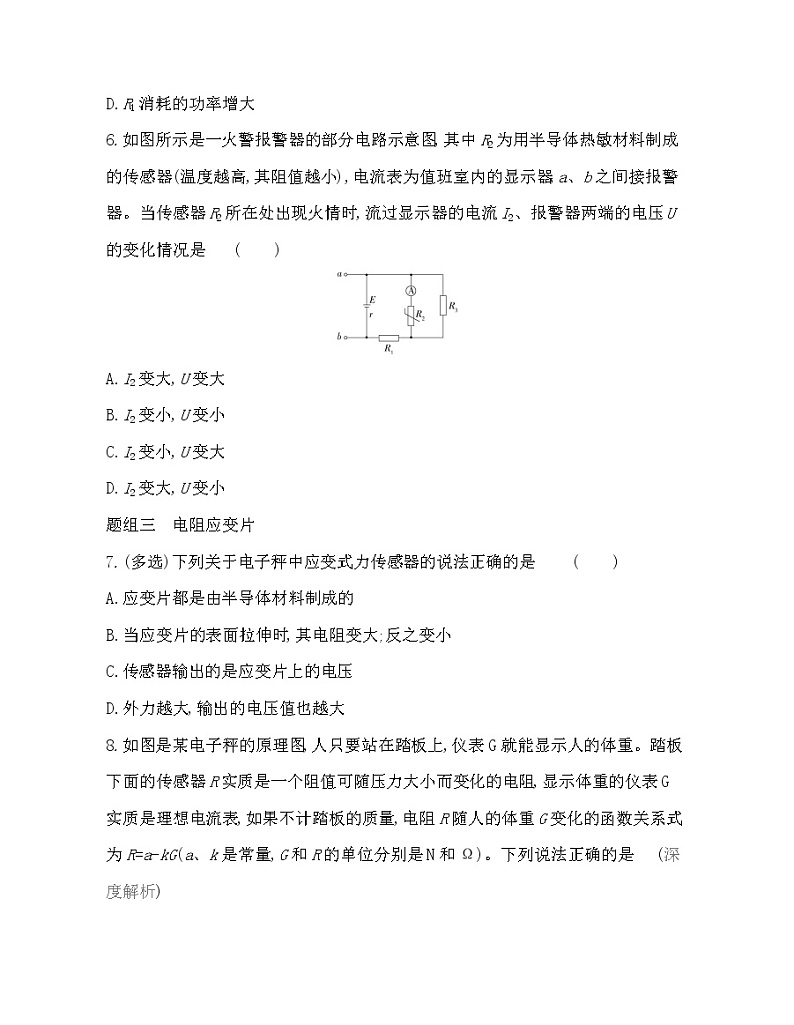

7.(多选)下列关于电子秤中应变式力传感器的说法正确的是 (　　)
A.应变片都是由半导体材料制成的
B.当应变片的表面拉伸时,其电阻变大;反之变小
C.传感器输出的是应变片上的电压
D.外力越大,输出的电压值也越大
8.如图是某电子秤的原理图,人只要站在踏板上,仪表G就能显示人的体重。踏板下面的传感器R实质是一个阻值可随压力大小而变化的电阻,显示体重的仪表G实质是理想电流表,如果不计踏板的质量,电阻R随人的体重G变化的函数关系式为R=a-kG(a、k是常量,G和R的单位分别是N和Ω)。下列说法正确的是 (深度解析)

A.传感器R不是力电传感器
B.如果要增大电子秤的量程,滑动变阻器R'接入电路中的电阻应调大
C.如果要增大电子秤的灵敏度,滑动变阻器R'接入电路中的电阻应调大
D.该秤零刻度线(即踏板空载时的刻度)应标在电流表G刻度盘的零刻度线处
题组四　电容式传感器
9.(2021江西师范大学附属中学高二下月考)(多选)电容式传感器是用来将各种非电学物理量转变为电学物理量的装置。如图是四种电容式传感器的示意图,关于这四个传感器的作用,下列说法正确的是 (　　)

甲

乙

丙

丁
A.甲图的传感器可以用来测量角度
B.乙图的传感器可以用来测量液面的高度
C.丙图的传感器可以用来测量压力
D.丁图的传感器可以用来测量速度
10.(2020山东师大附中检测)(多选)如图所示,电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜导体层,再在导体层外加上一块保护玻璃,在触摸屏四边均镀上狭长的电极。把触摸屏连入电路后,在导体层内会形成一个低电压交流电场,在手指触摸屏幕时,由于人体是导体,手指与内部导体层间会形成一个特殊电容器(耦合电容器),电流由四边电极流向触点,而电流强弱与手指到电极的距离成正比,位于触摸屏后的控制器便会计算电流的比例及强弱,准确算出触摸点的位置。由以上信息可知 (　　)

A.电容式触摸屏的两极板分别是导体层和手指
B.当用手触摸屏幕时,手指与屏的接触面积越大,电容越大
C.当用手触摸屏幕时,手指与屏的接触面积越大,电容越小
D.如果用戴了较厚手套的手触摸屏幕,照样能引起触摸屏动作
题组五　霍尔元件
11.霍尔元件能 (　　)
A.把温度这个热学量转换成电阻这个电学量
B.把磁感应强度这个磁学量转换成电压这个电学量
C.把力这个力学量转换成电压这个电学量
D.把光照强弱这个光学量转换成电阻这个电学量
12.(多选)某霍尔元件的工作原理示意图如图所示,该元件中电流I由正电荷的定向运动形成。下列说法正确的是 (深度解析)

A.M点电势比N点电势高
B.用霍尔元件可以测量地磁场的磁感应强度
C.用霍尔元件能够把磁学量转换为电学量
D.若保持电流I恒定,则霍尔电压UH与B成正比
能力提升练
题组一　敏感元件的特性
1.(2021湖北武汉高二期末,)下列关于传感器的说法中不正确的是 (　　)
A.电子秤所使用的测力装置是力传感器,它将压力大小转化为电阻大小,进而转换为电压信号
B.话筒是一种常用的声传感器,其作用是将电信号转换为声信号
C.电熨斗能自动控制温度的原因是它装有双金属片,这种双金属片的作用是控制电路的通断
D.光敏电阻能够把光照强度这个光学量转换为电阻这个电学量
2.(2020上海浦东新区高二月考,)在信息技术高速发展、电子计算机广泛应用的今天,担负着信息采集任务的传感器在自动控制、信息处理技术中发挥着越来越重要的作用,其中热电传感器是利用热敏电阻将热信号转换成电信号的元件。某学习小组的同学在用多用电表研究热敏电阻特性实验中,安装好如图所示装置。向杯内加入冷水,温度计的示数为20 ℃,多用电表选择适当的挡位,测出热敏电阻的阻值R1。然后向杯内加入热水,温度计的示数为60 ℃,发现多用电表的指针偏转角度较大,则下列说法正确的是 (　　)

A.应选用电流挡,温度升高换用大量程测量
B.应选用电流挡,温度升高换用小量程测量
C.应选用欧姆挡,温度升高时换用倍率大的挡
D.应选用欧姆挡,温度升高时换用倍率小的挡
3.(2021山东泰安高二期中,)(多选)下列有关传感器及其敏感元件的说法中正确的是 (　　)
A.霍尔元件是能够把磁感应强度转换为电压的一种磁传感器
B.光电鼠标利用了光传感器
C.电子秤称量物体质量利用了力传感器
D.2020年初新冠肺炎疫情防控阻击战中,枪式测温仪成了体温检测的“哨兵”,它利用了温度传感器
4.(2021河南开封高三检测,)(多选)如图所示电路中,电源电动势为E,内阻为r,RT为负温度系数热敏电阻,R为光敏电阻。闭合开关后,小灯泡L正常发光,由于环境条件改变(光照或温度),发现小灯泡亮度变暗,则引起小灯泡变暗的原因可能是 (　易错　)

A.温度不变,光照增强
B.温度升高,光照不变
C.温度降低,光照增强
D.温度升高,光照减弱
5.(2021江西师范大学附属中学高二下月考,)(1)热敏电阻常用于温度控制或过热保护装置中。如图所示为某种热敏电阻和金属热电阻的阻值R随温度t变化的示意图。由图可知,这种热敏电阻在温度上升时导电能力　　　　(填“增强”或“减弱”)。

(2)利用传感器可以探测、感受外界的信号、物理条件等。图甲所示为某同学用传感器做实验得到的小灯泡的U-I关系图线。


①实验室提供的器材有:电流传感器、电压传感器、滑动变阻器A(阻值范围0~10 Ω)、滑动变阻器B(阻值范围0~100 Ω)、电动势为6 V的电源(不计内阻)、小灯泡、开关、导线若干。该同学做实验时,滑动变阻器选用的是　　　　(填“A”或“B”);请在图乙的方框中画出该实验的电路图。
②将该小灯泡接入如图丙所示的电路中,已知电流传感器的示数为0.3 A,电源电动势为3 V,则此时小灯泡的电功率为　　　　W,电源的内阻为　　　　Ω。
题组二　敏感元件在生活中的应用
6.(2021山东东营胜利第二中学高二期末,)(多选)如图所示电路中,电源电动势为E、内阻为r,电阻R的阻值在一定温度范围内随温度升高均匀减小,用该电阻做测温探头,需把电流表的刻度值改为相应的温度值。关于刻度值的更改,下列说法正确的是 (　　)

A.低温对应电流较大的刻度值
B.高温对应电流较大的刻度值
C.温度刻度均匀
D.温度刻度不均匀
7.(2020江苏连云港高二期中,)(多选)如今,人们对手机的依赖程度越来越高,手机已成为现代人必不可少的随身物品。如果手机屏幕亮度太高,长时间看手机会对眼睛造成一定的伤害,因此现在的智能手机都有一项可以调节亮度的功能,该功能既可以自动调节,也可以手动调节。某同学为了模拟该功能,设计了如图所示的电路,R1为光敏电阻,光照增强,阻值变小,R2为滑动变阻器,闭合开关后,下列说法正确的是 (　　)

A.仅使光照变强,则小灯泡变亮
B.仅使光照变弱,则小灯泡变亮
C.仅将滑片向a端滑动,则小灯泡变亮
D.仅将滑片向b端滑动,则小灯泡变亮
8.(2020浙江宁波高二期中,)(多选)如图所示,载流子为电子的霍尔元件样品置于磁场中,表面与磁场方向垂直,图中的1、2、3、4是霍尔元件上的四个接线端。当开关S1、S2闭合后,三个电表都有明显示数,下列说法正确的是 (　　)

A.通过霍尔元件的磁场方向向下
B.接线端2的电势低于接线端4的电势
C.同时将电源E1、E2反向,电压表的示数将不变
D.若减小R1、增大R2,则电压表示数一定增大
9.(2021四川雅安高三开学考试,)如图甲是某生产流水线上的产品输送及计数装置示意图。其中S为激光源,R1为光敏电阻(有光照射时,阻值较小;无光照射时,阻值较大),R2为定值保护电阻,a、b间接“示波器”(示波器的接入对电路无影响),水平传送带匀速前进,每当传送带上的产品通过S与R1之间时,射向光敏电阻的光线会被产品挡住。若传送带上的产品为均匀正方体,示波器显示的电压随时间变化的关系如图乙所示。已知计数器电路中电源两极间的电压恒为6 V,保护电阻R2的阻值为400 Ω。则 (　　)

A.有光照射时光敏电阻R1的阻值为800 Ω
B.有光照射和无光照射时保护电阻R2两端的电压之比为1∶2
C.有光照射和无光照射时光敏电阻的阻值之比为1∶2
D.每1 h通过S与R1之间的产品个数为6 000个
10.(2021山东德州高三期末,)某科技小组设计了一种“车辆闯红灯违规记录仪”,在路面停止线前侧埋上压敏电阻,其阻值随压力的变化如图甲所示,和压敏电阻组合的仪器如图乙所示,仪器主要由控制电路和工作电路组成,控制电路中的光控开关接收到红光时会自动闭合,接收到绿光或黄光时会自动断开;控制电路中电源的电动势为9 V,内阻为2 Ω,继电器线圈电阻为8 Ω,滑动变阻器连入电路的电阻为50 Ω;当控制电路中的电流大于0.06 A时,衔铁会被吸引,从而启动工作电路,电控照相机拍照记录违规车辆。

甲

乙
(1)当红灯亮时,若车辆越过停止线,电流表A的示数会变　　　　(选填“大”或“小”)。
(2)车辆对压敏电阻的压力超过　　　　N后,车辆闯红灯时才会被拍照记录。
(3)若要增大“车辆闯红灯违规记录仪”的灵敏度,即违规车辆对压敏电阻的压力比第(2)问结果小,也会被拍照记录,则滑动变阻器的滑片应向　　　　(选填“a”或“b”)端滑动。

答案全解全析
2　常见传感器的工作原理及应用
基础过关练
1.ABD　硫化镉是一种半导体材料,无光照射时,载流子极少,导电性能差,随着光照增强,载流子增多,导电性能变好;由这种材料做成的光敏电阻随着光照增强电阻变小,即能够把光照强弱这个光学量转化为电阻这个电学量,A、B、D正确,C错误。
2.B　因为多用电表选择开关置于欧姆挡,所以测量的是光敏电阻的阻值,光敏电阻的阻值随光照强度的增强而减小,开始时有光照射,光敏电阻的阻值较小,当用手掌挡住部分光线时,光敏电阻的阻值增大,多用电表欧姆挡的零刻度线在表盘的右侧,当两表笔间不接电阻时,多用电表的指针在最左侧,当使用多用电表测电阻时,所测电阻阻值越大,多用电表指针越靠左,指针偏角越小,所以选项B正确。
3.答案　(1)3 000　200　(2)强光照射时　外接
解析　(1)光敏电阻的阻值随光照的增强而减小,结合题图乙知,正常光照射时光敏电阻的阻值R1=U1I1=2.4V0.8×10-3 A=3 000 Ω,强光照射时光敏电阻的阻值R2=U2I2=0.8V4.0×10-3 A=200 Ω。
(2)实验电路采用的是毫安表内接法,测得的结果比真实值偏大,当待测电阻远大于毫安表内阻时实验误差较小,所以强光照射时误差较大;强光照射时,采用毫安表外接法进行实验,实验结果较为准确。
4.BD　金属热电阻的阻值随温度升高而增大,半导体材料制成的热敏电阻的阻值随温度升高而减小,且灵敏度高,所以A错误,B正确;图线1对应的材料化学稳定性好但灵敏度差,图线2对应的材料化学稳定性差但灵敏度高,所以C错误,D正确。
5.AB　当环境温度降低时,R2的电阻变大,电路的总电阻变大,由I=ER总知I变小,又知U=E-Ir,电压表的读数U增大,B正确;又由U1=IR1及P1=I2R1可知U1变小,R1消耗的功率P1变小,D错误;电容器两极板间的电压U2=U-U1,则U2变大,由E'=U2d、Q=CU2可知Q、E' 都增大,故A正确,C错误。
方法技巧
含有热敏电阻的电路的动态分析顺序

6.D　当传感器R2所在处出现火情时,R2的阻值减小,则外电路总电阻减小,由闭合电路欧姆定律可知,电路中总电流将增大,由U=E-Ir可知,路端电压减小,即报警器两端的电压U将减小;因总电流I增大,则R1两端的电压增大,并联部分的电压减小,则可知流过R3的电流I3减小,流过R2的电流I2=I-I3变大,选项A、B、C错误,D正确。
7.BD　常见的电阻应变片有金属电阻应变片和半导体电阻应变片,故选项A错误;当应变片拉伸时,其电阻变大,反之变小,选项B正确;传感器输出的是上、下两应变片上的电压差值,并且随着外力的增大,输出的电压差值越大,故选项C错误,选项D正确。
8.B　R是将压力信号转换成电信号的传感器,即力电传感器,选项A错误;由IG=Ea-kGm+r+R'可知kGm=a+r+R'-EIG,因此滑动变阻器接入电路中的电阻调大,可以测量的人的最大体重增大,选项B正确;如果要增大电子秤的灵敏度,需要使仪表G的测量范围变大,根据IG=Ea-kGm+r+R'可知,滑动变阻器R'接入电路中的电阻应调小,选项C错误;当压力为零(踏板空载)时,电流最小,但不为零,选项D错误。
方法技巧
处理含压力传感器电路问题的思路
首先审清题意,明确题干中力、电的转换方式;二是理清电路结构,灵活利用闭合电路的欧姆定律列式;三是充分利用数学知识分析物理问题。
9.ABC　甲图中,当动片与定片之间的夹角θ发生变化时,极板的正对面积S变化,使电容C发生变化,反过来,知道C的变化情况就可以知道θ的变化情况,甲图的传感器可以用来测量角度,选项A正确;乙图中金属芯线和导电液体构成电容器的两个电极,液面高度h变化时,金属芯线和导电液体的正对面积发生变化,使电容C发生变化,反之,知道C的变化情况就可以知道h的变化情况,乙图的传感器可以用来测量液面的高度,选项B正确;丙图中力F作用在可动电极上,可动电极发生形变,与固定电极间的距离发生变化,引起电容C变化,反之,知道C的变化情况就可知F的变化情况,丙图的传感器可以用来测量压力,选项C正确;丁图中,随着电介质进入极板间长度的变化,电容C发生变化,反之,知道C的变化,就可以知道电介质进入极板间长度的变化,丁图的传感器可以用来测量位移,而不能用来测量速度,选项D错误。
10.AB　电容式触摸屏在原理上把手指当作电容器的一个极板,把导体层当作另一个极板,故A正确;手指与屏的接触面积越大,两个极板的正对面积越大,故电容越大,B正确,C错误;如果戴了手套或手持不导电的物体触摸屏幕,触摸屏没有反应,这是因为手与导体层距离较大,不能引起导体层电场的变化,D错误。
11.B　根据霍尔元件的工作原理,载流子在洛伦兹力作用下偏转,使元件两侧面间产生霍尔电压UH=kIBd,所以它将磁感应强度这个磁学量转换成电压这个电学量,故B正确,A、C、D错误。
12.BCD　当正电荷定向运动形成电流时,根据左手定则知正电荷在洛伦兹力作用下向N点所在的导体表面聚集,M点所在的导体表面感应出等量的负电荷,所以M点电势比N点电势低,选项A错误;根据霍尔元件的特点可知,选项B、C正确;因霍尔电压UH=kIBd,保持电流I恒定时,霍尔电压UH与B成正比,选项D正确。
方法技巧
霍尔元件电势高低的判断方法
利用左手定则,即磁感线垂直穿入手心,四指指向电流方向,拇指所指的方向为载流子的受力方向。若载流子是正电荷,则拇指所指的面为高电势面;若载流子是负电荷,则拇指所指的面为低电势面。
能力提升练
1.B　电子秤所使用的测力装置是力传感器,它是把力信号转换为电压信号,故A正确;话筒是一种常用的声波传感器,其作用是把声信号转换为电信号,故B错误;电熨斗能够自动控制温度的原因是它装有双金属片温度传感器,这种传感器的作用是控制电路的通断,故C正确;光敏电阻的工作原理实际上是传感器把光信号转换成电信号,故D正确。
2.D　多用电表与热敏电阻构成的回路中未接入电源,故不能用电流挡,A、B错误;当温度升高时多用电表指针偏转角度较大,说明热敏电阻的阻值变小了,应该换用倍率小的挡,C错误,D正确。
3.ABC　霍尔元件是能够把磁感应强度的变化转换为电压的一种磁传感器,故A正确;光电鼠标利用了光传感器,故B正确;电子秤称量物体质量利用了力传感器,故C正确;枪式测温仪是根据人体辐射的红外线来测温的,没有利用温度传感器,故D错误。
4.AC　由题图可知,当光敏电阻阻值减小或热敏电阻阻值增大时,小灯泡L都会变暗。温度不变、光照增强时,RT不变,R减小,小灯泡变暗,A正确;温度升高、光照不变时,RT减小,R不变,小灯泡变亮,B错误;若光敏电阻阻值减小的同时,热敏电阻的阻值增大,则小灯泡变暗,C正确;若热敏电阻阻值减小的同时,光敏电阻阻值增大,则小灯泡变亮,D错误。
易混易错
传感器问题中的电路动态分析的四点注意
(1)如果涉及光敏电阻,必须明确光照情况怎样变化,从而判断出其阻值的变化。
(2)如果涉及热敏电阻,必须明确是正温度系数还是负温度系数的热敏电阻及温度变化情况,从而判断其阻值的变化。
(3)如果是其他元件引起的电路变化,可具体问题具体分析。
(4)结合电路结构特点及局部电阻阻值的变化,根据闭合电路的欧姆定律等规律分析有关物理量的变化。
5.答案　(1)增强　(2)①A　见解析图　②0.75　1.67
解析　(1)由题图可知,这种热敏电阻在温度上升时电阻减小,则导电能力增强。
(2)①该同学做实验时,滑动变阻器要选择分压式接法,则选用的是阻值较小的A;在图乙的方框中画出该实验的电路图如图。

②将该小灯泡接入如图丙所示的电路中,根据图甲可知,当I=0.3 A时,灯泡两端电压为U=2.5 V,则小灯泡消耗的功率P=IU=0.75 W,电源内阻r=E-UI=3V-2.5V0.3A=1.67 Ω。
6.BD　在一定温度范围内,温度越高,R的阻值越小,根据闭合电路欧姆定律得I=ER+r+rA,则R阻值越小,电流越大,所以高温对应电流较大的刻度值,A错误,B正确;因为电阻R的阻值在一定温度范围内随温度升高均匀减小,则电阻随温度t的变化关系为R=R0-kt,解得t=1k(rA+r+R0)-EkI,t和I不是线性关系,所以刻度是不均匀的,C错误,D正确。
7.AD　光照变强,光敏电阻阻值变小,所以电路中的电流变大,即通过灯泡的电流变大,灯泡变亮;反之,若光照变弱,则灯泡变暗,故A正确,B错误;仅将滑片向a端移动,变阻器接入电路的电阻变大,电路中总电阻变大,总电流变小,即通过灯泡的电流变小,灯泡变暗,故C错误;仅将滑片向b端移动,变阻器接入电路的电阻变小,总电阻变小,总电流变大,所以通过灯泡的电流变大,灯泡变亮,故D正确。
8.ABC　由安培定则可判断出左侧线圈产生的磁场方向向上,经铁芯后在霍尔元件处的磁场方向向下,故A正确;通过霍尔元件的磁场方向向下,由左手定则可知,霍尔元件中载流子受到的磁场力向右,载流子偏向接线端2,载流子为电子,则接线端2的电势低于接线端4的电势,故B正确;仅将电源E1、E2反向接入电路,磁场反向,电流反向,霍尔元件中载流子受到的磁场力不变,电压表的示数不变,故C正确;若减小R1,电流产生的磁场增强,通过霍尔元件的磁场增强,增大R2,流过霍尔元件的电流减弱,霍尔元件产生的电压U=kIBd可能减小,电压表示数可能减小,故D错误。
9.D　由甲图可知,R1、R2串联,当有光照射时,光敏电阻R1的阻值较小,电路的总电阻较小,根据I=UR可知,电路中的电流较大,R2两端的电压较大;根据串联电路总电压等于各分电压之和可知,R1两端的电压较小,由图像知R1两端的电压较低时为U1=2 V,则U2=U-U1=6 V-2 V=4 V,电路中的电流为I=U2R2=0.01 A,光敏电阻的阻值为R1=U1I=200 Ω,故A不正确;R1无光照射时,由图像可得U1'=4 V,U2'=U-U1'=6 V-4 V=2 V,所以有光照射和无光照射时保护电阻R2两端的电压之比U2∶U2'=2∶1,故B不正确;由于I'=U2'R2=0.005 A,此时光敏电阻的阻值为R1'=U1'I'=800 Ω,所以有光照射和无光照射时光敏电阻的阻值之比为R1∶R1'=200∶800=1∶4,故C不正确;由图像可知,每经过0.6 s,就有一个产品通过计数装置,则1 h通过S与R1之间的产品个数为n=3 6000.6=6 000个,故D正确。
10.答案　(1)大　(2)5×103(或5 000)　(3)b
解析　(1)当红灯亮时,若车辆越过停止线,压敏电阻所受压力增大,阻值减小,控制电路中总电阻减小,电流增大,电流表的示数会变大。
(2)设压敏电阻阻值为R时,控制电路中的电流等于0.06 A,则R总=UI=90.06 Ω=150 Ω,R总=2 Ω+8 Ω+50 Ω+R,解得R=90 Ω。
由题图甲可知,此时压敏电阻受到的压力为5×103 N,所以车辆对压敏电阻的压力超过5×103 N后,车辆闯红灯时才会被拍照记录。
(3)若要增大“车辆闯红灯违规记录仪”的灵敏度,即车辆对压敏电阻的压力小于5×103 N时也要拍照,当压力小于5×103 N时,压敏电阻阻值大于90 Ω,此时若要拍照,电路中的总电阻不能大于150 Ω,就要减小滑动变阻器接入电路的阻值,故滑片应该向b端滑动。
