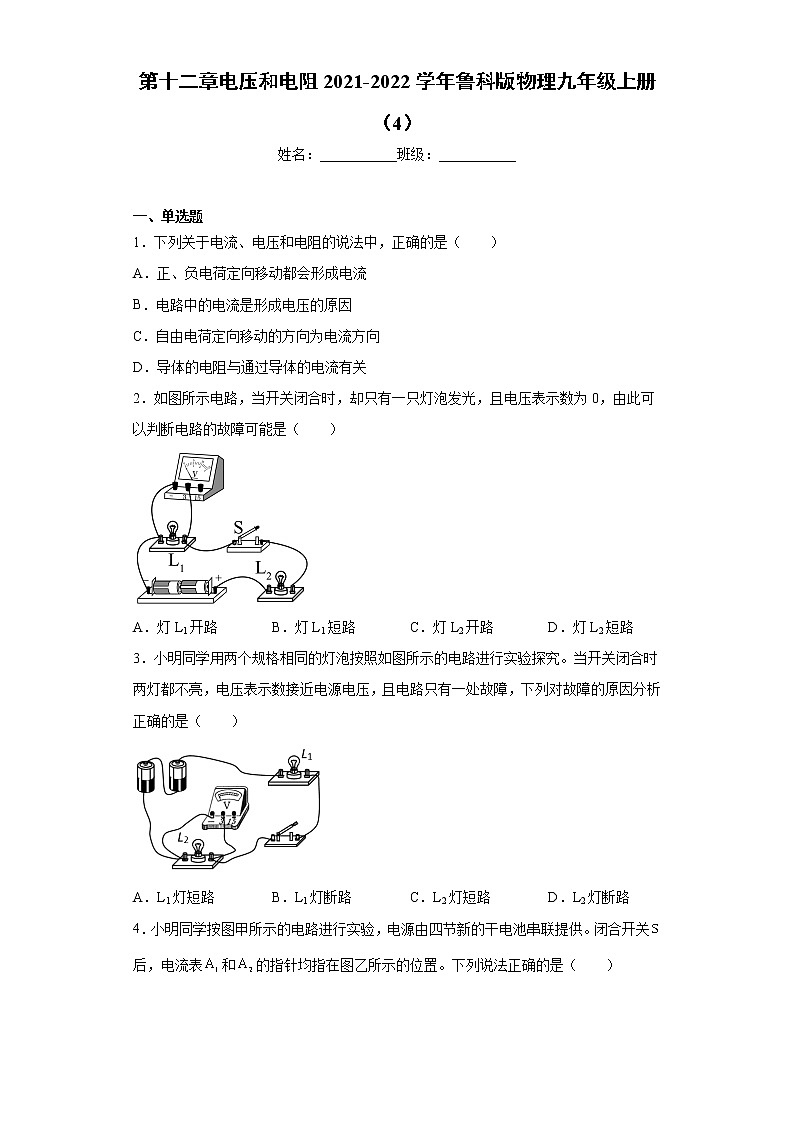

第十二章电压和电阻2021-2022学年鲁科版物理九年级上册（4）

姓名：___________班级：___________

一、单选题

1．下列关于电流、电压和电阻的说法中，正确的是（　　）

A．正、负电荷定向移动都会形成电流

B．电路中的电流是形成电压的原因

C．自由电荷定向移动的方向为电流方向

D．导体的电阻与通过导体的电流有关

2．如图所示电路，当开关闭合时，却只有一只灯泡发光，且电压表示数为0，由此可以判断电路的故障可能是（　　）

A．灯L1开路 B．灯L1短路 C．灯L2开路 D．灯L2短路

3．小明同学用两个规格相同的灯泡按照如图所示的电路进行实验探究。当开关闭合时两灯都不亮，电压表示数接近电源电压，且电路只有一处故障，下列对故障的原因分析正确的是（　　）

A．L1灯短路 B．L1灯断路 C．L2灯短路 D．L2灯断路

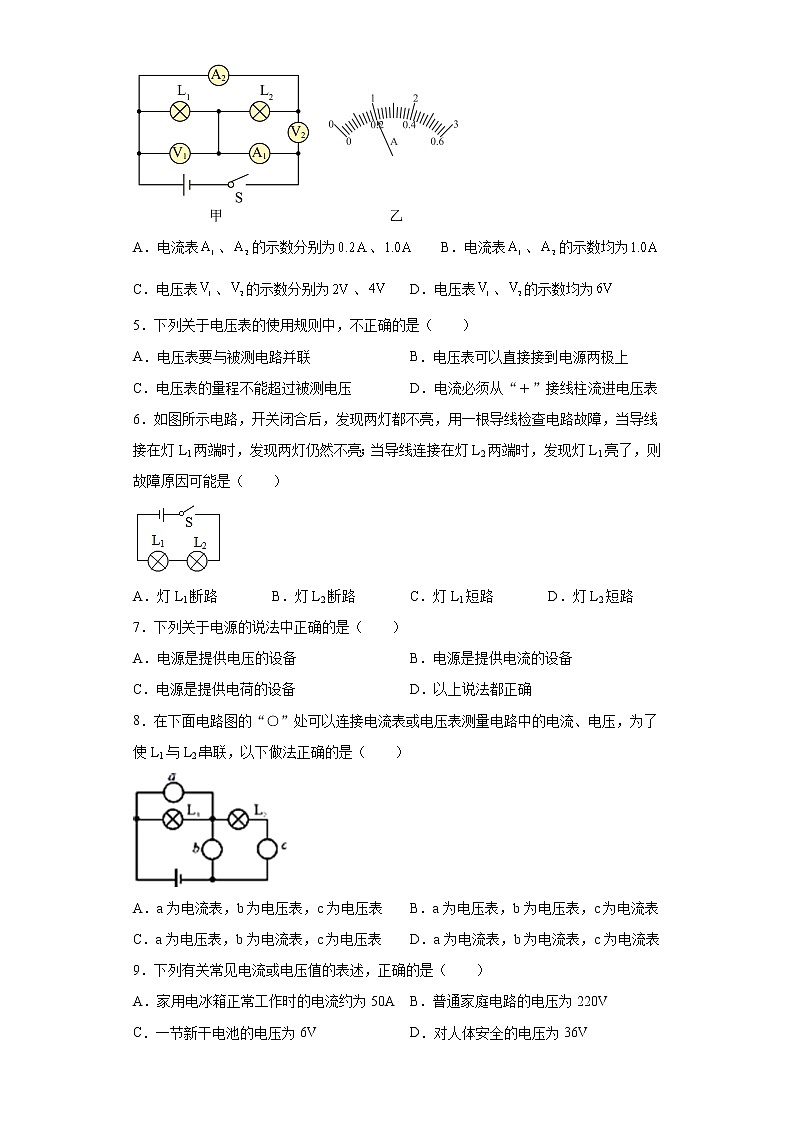

4．小明同学按图甲所示的电路进行实验，电源由四节新的干电池串联提供。闭合开关后，电流表和的指针均指在图乙所示的位置。下列说法正确的是（　　）

A．电流表、的示数分别为、 B．电流表、的示数均为

C．电压表、的示数分别为、 D．电压表、的示数均为

5．下列关于电压表的使用规则中，不正确的是（　　）

A．电压表要与被测电路并联 B．电压表可以直接接到电源两极上

C．电压表的量程不能超过被测电压 D．电流必须从“＋”接线柱流进电压表

6．如图所示电路，开关闭合后，发现两灯都不亮，用一根导线检查电路故障，当导线接在灯L1两端时，发现两灯仍然不亮；当导线连接在灯L2两端时，发现灯L1亮了，则故障原因可能是（　　）

A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路

7．下列关于电源的说法中正确的是（　　）

A．电源是提供电压的设备 B．电源是提供电流的设备

C．电源是提供电荷的设备 D．以上说法都正确

8．在下面电路图的“○”处可以连接电流表或电压表测量电路中的电流、电压，为了使L1与L2串联，以下做法正确的是（　　）

A．a为电流表，b为电压表，c为电压表 B．a为电压表，b为电压表，c为电流表

C．a为电压表，b为电流表，c为电压表 D．a为电流表，b为电流表，c为电流表

9．下列有关常见电流或电压值的表述，正确的是（　　）

A．家用电冰箱正常工作时的电流约为50A B．普通家庭电路的电压为220V

C．一节新干电池的电压为6V D．对人体安全的电压为36V

10．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气上方“跳舞”，如图所示，对该现象解释正确的是（　　）

A．摩擦起电的本质是正电荷的转移 B．摩擦起电的本质是创造了电荷

C．这种现象说明气球是导体 D．两气球因带了同种电荷而互相排斥

11．在如图所示的电路中，闭合开关S，小灯泡L1和L2均能正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（　　）

A．灯泡L1和L2是并联的

B．取下灯泡L2电流表的示数不变

C．电压表测量L1两端的电压

D．断开开关，电压表示数变为零

12．如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数，以下关于电路的理解，说法正确的是（　　）

A．金属片B是“土豆电池”的正极

B．“土豆电池”外部电流从金属片B流出，金属片A流入

C．若发光二极管“正”、“负”极接反，电压表将没有示数

D．若断开开关，电压表无示数，A、B两金属片间仍有电压

13．如图所示，开关闭合时，电压表的读数为，电压表的读数为。如果把电压表换成电流表，电压表换成电流表，电流表换成电压表，则电压表的读数为（　　）

A． B． C． D．

二、填空题

14．如圈所示电路，电源电压不变。闭合开关S后，将滑动变阻器的滑片从任意一点向右滑到另外一点时，电流表A、电压表的示数变化量分别为、，则在滑动滑片的过程中，电压表的示数______，的值______。（选填“变大”、“变小”或“不变”）。

15．常温下，两条长度相等、横截面积不同的同种材料制成的电阻丝，粗电阻丝的电阻______细电阻丝的电阻；把它们串联在电路中，通过粗电阻丝的电流______通过细电阻丝的电流。（选填“大于”、“等于”或“小于”）

16．小明同学按如图甲所示的电路进行实验，闭合开关S后两灯都发光，电压表V1的示数为3.6V，V2的示数如图乙所示，则灯L1两端的电压为______V。

17．如图所示电路，当开关S、S1均闭合且甲乙均为电压表时，甲的示数为6V，乙的示数为2V。则L1两端电压为________；当开关S闭合、S1断开且甲乙均为电流表时，甲的示数为0.6A，乙的示数为0.9A，经过L2的电流为___________；灯泡L1与L2的电阻比为___________。（设灯丝电阻不变）

18．小明用丝绸摩擦过的玻璃棒与悬挂着的泡沫小球靠近时，它们相互排斥，则该泡沫小球带______电；小明发现空调与台灯的电源线虽然都是铜线，但规格明显不同，这主要是因为______（填“长度”或“横截面积”）对导线电阻的影响。

19．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关 S 后，灯 L1、L2均正常发光，则甲是_______表，乙是_______表。（选填“电流”或“电压”）

20．如图是一种测量油箱内油量的装置．从油量表（由电流表改装而成）指针所指刻度，就能知道油箱内油量的多少。当油量减少时，R的阻值将________，油量表示数将______。（填“变大”或“变小”）

21．如图所示，是一个学生实验用的滑动变阻器，其铭牌上标有“50Ω 1.5A”的字样。根据滑动变阻器的结构和铭牌信息，请你写出一个与物理相关的现象和与之对应的物理知识。（不得与示例重复）

示例：物理现象：滑片用金属做成；

物理知识：金属是导体。

物理现象：____________；

物理知识：____________。

22．如图甲所的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，问：

（1）灯泡L1、L2两端的电压U1、U2分别是多少？

（2）通过灯泡L1、L2的电流I1、I2分别是多少？

（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数、分别是多少？

不要书写过程，直接把答案写在下面空格中即可。

（1） U1=___________ V ；   U2=___________V

（2） I1= ___________A ；   I2= ___________A

（3） = ___________A ；   = ___________A

参考答案

1．A

2．B

3．D

4．D

5．C

6．B

7．A

8．B

9．B

10．D

11．C

12．D

13．A

14．变小    不变

15．小于    等于

16．1.6

17．4V    0.6A    2：1

18．正    横截面积

19．电压    电流

20．变大    变小

21．金属丝缠绕在瓷筒上    瓷筒是绝缘体

22．3    3    1.02    0.48    0.48    0.48
