等高线地形图的判读与应用_一轮复习(共96张PPT)课件PPT
展开
这是一份等高线地形图的判读与应用_一轮复习(共96张PPT)课件PPT，共60页。PPT课件主要包含了等高线的等内容，欢迎下载使用。

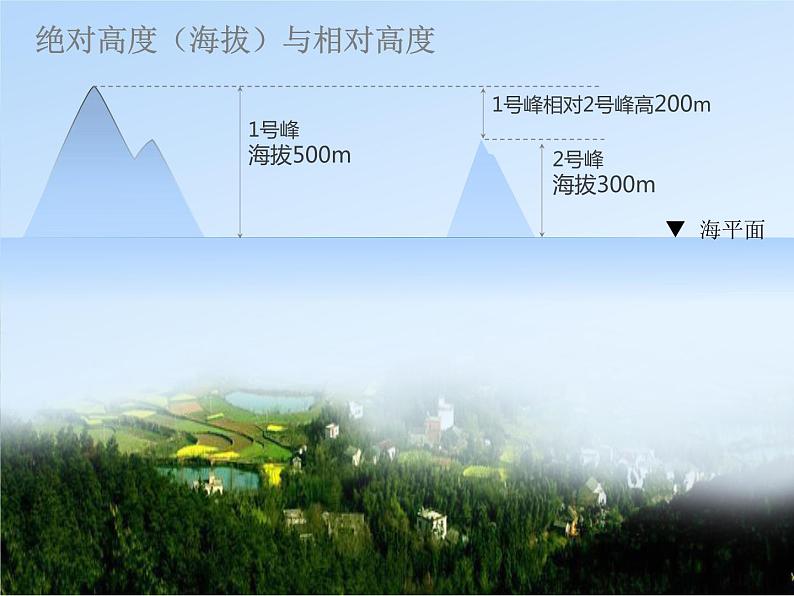

绝对高度（海拔）与相对高度
同线等高。同图等距。线曲闭合。线重必涯。疏缓密陡。
（一）等高线的基本特征

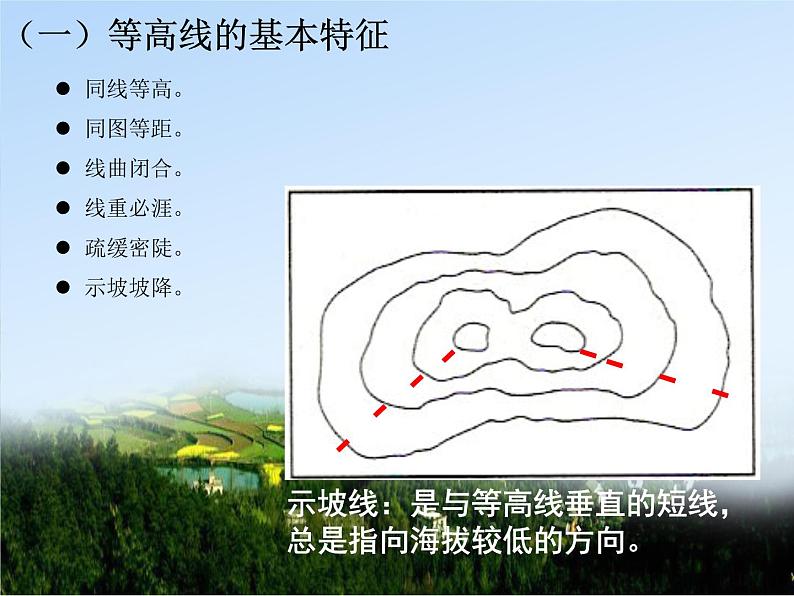

示坡线：是与等高线垂直的短线，总是指向海拔较低的方向。
同线等高。同图等距。线曲闭合。线重必涯。疏缓密陡。示坡坡降。
同线等高。同图等距。线曲闭合。线重必涯。疏缓密陡。示坡坡降。凹凸有致。

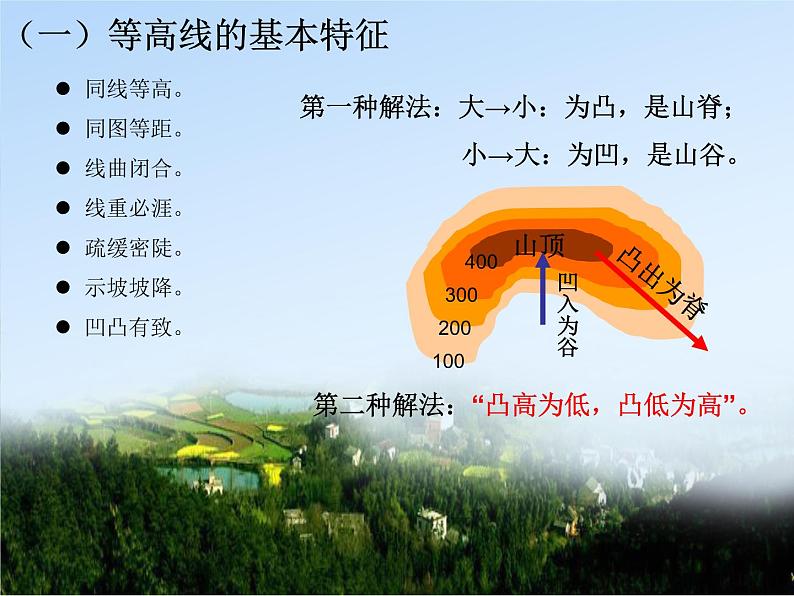

第一种解法：大→小：为凸，是山脊； 小→大：为凹，是山谷。
第二种解法：“凸高为低，凸低为高”。

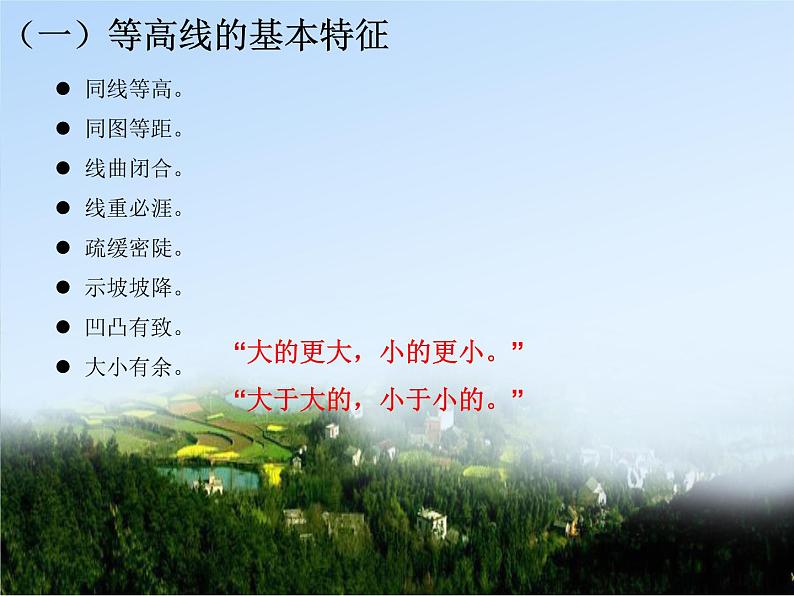

同线等高。同图等距。线曲闭合。线重必涯。疏缓密陡。示坡坡降。凹凸有致。大小有余。
“大的更大，小的更小。”“大于大的，小于小的。”
1、五种大地形等高线的判读
平 原
山 地
A、大陆架：>-200米，坡缓，等高线稀疏
B、大陆坡：<-200米，坡陡，等高线密集
C、海沟：深, 陡，等高线十分密集
E、海岭：巨大的海底山脉。
2、海底地形等高线的判读
D、洋盆：深, 平坦开阔，等高线稀疏
山峰：等高线封闭，且数值往里面增大若数值往里面减小则为盆地
鞍部：两头高，两侧低。形同马鞍
画出沿AB线、CD线的剖面图
陡崖：等高线出现重叠 “线重必涯”
请把你手握成拳头，将它看成是一个地形区。左边是该地形区的平面图，右边是它的等高线图，用你的拳头对照着比比看，你会发现什么？
（三）等高线地形图的计算
1、某一点绝对高度的计算
计算A的海拔高度？计算B的海拔高度？计算C的海拔高度？计算D的海拔高度？A到B 的高差 ？公式？
“大于大的，小于小的”
右图为“北半球某陆地局部图”，图中X、Y为等高线(等高距为100米), X数值为500米，L为河流，对角线ab为经线。据此回答5～6题。
5.图中A处的海拔可能为A.450米 B.489米 C.555米 D.605米
根据河流流向与等高线凸出方向相反，判断出地势高低，结合材料判断Y是400米，根据等值线的递变规律，A点的海拔范围是500～600米之间，可能为555米。
6.沿图中经线a到b地形剖面图正确的是
如上图，判断图中A、B的海拔范围各是多少？
150米>HA>100米；50米>HB>0米。
在两条等值线间若还有一条闭合等值线， 则其数值只可能“大于大的，小于小的”。
相对高度计算：(n+1)d>h≥(n-1)d
2、某两点相对高度的计算
1.图中关于P、Q两点海拔的比较，正确的是P一定比Q低P一定比Q高P可能比Q低5mP可能比Q低20m
3.图中陡崖顶部的海拔范围可能是A.40m至50m之间B.45m至60m之间C.50m至60m之间D.50m至55m之间
2.图中陡崖的相对高度可能是：①18m ②21m ③36m ④43mA.①② B.②③ C.③④ D.①④
（2）图幅相同，等高距相同，等高线疏密一致，则比例尺越大，坡度越大。
（1）图幅相同，比例尺相同，等高线疏密一致，则等高距越大，坡度越大。
温度与高度之间有相关性，一般按照对流层气温垂直递减率来算，在干空气时，海拔大约平均每上升100米，气温就下降0.6度。 具体要看题意。
大坝宜选在“肚大口小（口袋形）”且落差大、地基牢固的地方。建坝工程量小；投资少库容大。
1.选点（大坝、码头港口、居民点）
1.若要在图示范围内修建一水库，请在图上合适位置标出大坝。
地形平坦开阔，地势稍高的安全地带离水源近，又能避免洪水威胁；避开山前空地，以防泥石流、山洪；避开坡度陡峭或陡崖，以防滑坡
下图为“我国亚热带季风气候区一个小区域的平面图”。据此回答下列问题。若要在AA’、BB’、CC’附近选一处建水坝，则选 合适，理由是 。
位于河谷盆地狭窄出口处，建坝工程量小，库容大。
暑假到了，东山中学部分同学自发组成驴友团到大埔丰溪林场进行户外野营活动。经过一天的考察，按预定计划，需搭帐篷宿营。现有A、B、C、D四个宿营地点可供选择，依据所学知识，你认为选择 地宿营最合适，其理由是 。
离水源近，取水方便；地势稍高，可避免洪水威胁；坡度较缓，无地质灾害隐患。
尽量使线路短，平缓少弯为宜。若需自流的，应由高向低。还要注意坡度、居民点、耕地、河流、沼泽等。
2.选线（道路、管线）
思考：如图，为解决用水问题，A村计划修建一条自流引水管道。在L1 、 L2 、 L3、L4四条引水线路方案中，兴趣小组认为最适宜的线路是 。试说明理由。
答案：L4 引水线路由高到低，水能自流；距离较短，建设成本低。
读“某等高线地形图”，回答下列问题：(1)在B山设计了CB、DB两条上山路线。根据等高线地形图判断，沿 线修建公路比较合理，理由是 。(2)G城是化学工业城市，在图中甲、乙两处建疗养院，以 处较好，理由是 。
甲处地势稍高，开阔平坦；位于阳坡，光照充足；处于城市上风地带，空气质量好。
若将小河甲的水引向疗养院，规划路线①、②中，比较合理的是 。
种植业一般要求地形较平坦、灌溉便利、光热充足山地：林业丘陵：茶、果、梯田高原：畜牧业平原、河谷、盆地：种植业积水洼地：渔业
读“某地等高线分布图”，回答下列问题．（1）图中①、②两支流，水流比较平缓的是______．（2）A村庄所在地与最高山峰间的温度差约为______℃．（3）在图中河流上拟建一水电站大坝，请用“〓”符号标出最佳坝址．修大坝可能带来的问题是：______．（4）如果在山坡上整修梯田，选在甲处好还是乙处好？______．
（1）②；（2）2.2℃；（3）淹没村庄和农田，需要移民；（4）乙
褶皱山脉：平行水系；山峰：放射状水系；盆地：向水状水系；山谷：常有河流(河流流向与等高线凸向相反)；山脊：水系分水岭；陡崖：常有瀑布。等高线密集，水能丰富，不利航运。
图中所绘甲、乙、丙三支流中，事实上不存在的是 。
1.图中河流的流向是东北流向西南东南流向西北西南流向东北西北流向东南2.图中X点的海拔可能是A.180 D.2403.图中Y点与X点的相对高度可能是A.350 B.280 C.250 D.50
下图所示湖泊属于咸水湖的是（ ）
山地海拔较高，气温较低。阳坡光热好，阴坡气温低、蒸发弱迎风坡降水较多
读“某地区的等温线分布图”，判断下列叙述正确的是甲乙两地的相对高度在1670米至2200米甲乙两地的相对高度在1333米至2000米甲地可能为盆地，乙地可能为洼地甲地可能为山地，乙地可能为盆地
下图为我国南方某地山区的等高线地形图，图中B、E两地比较，降水较多的是 地，原因是 。
B地位于迎风坡，降水较多。
凹坡、均匀坡通视情况好；凸坡通视情况差；军事上，凸坡有利于埋伏。中间有障碍物通视情况差；
等高线上疏下密，凸坡，视野不好；等高线上密下疏，凹坡，视野很好。
一个人站在S山顶，能看到中间的房屋吗？能看到Q山顶的小树吗？
某山区的一所学校，拟组织学生对附近公路的交通流量进行调查。读图判断在E、F、C三个地点中，能目测到公路上经过H处车辆的是 。
若站在山顶A和山顶B上，能看到河流上D处小船的是 。
某公安局获悉，一伙犯罪分子将驾车经Ｈ村越境潜逃。侦察员小王奉命前往Ｈ村附近的小山上蹲点守候，只有Ｅ、Ｆ、Ｇ三处适合隐蔽。请读图，你认为何处可以直接监视过往车辆的动向？
某地区拟建两个火情瞭望台，通过它们视野能覆盖整个区域，a、b、c、d、e中适合的两个地点是 和 。
某日，解放军获悉日军次日将派一个连的精锐来袭击我军的营寨。我军指挥部决定在日军将要经过的独儿沟伏击日军。下图是独儿沟附近等高线地形图，若你是解放军指挥官，你会选择在A、B、C、D、E、F、G、H哪几处作为埋伏地点？
最高处[300，400）
最低处（-400，-300]
等值线描述 微专题 郑名师出品 如果转述 注明出处
描述图中10℃等温线的走向，并说明其原因。
10℃等值线东半段接近东西走向（与纬线平行）；主要受纬度（太阳辐射）因素影响。该等值线西半段因受东北一西南走向的太行山（黄土高原东缘）影响，呈东北一西南走向。通过这个题我们要记住的是：分区思想。
描述图示区域气压分布特点
西南和东南部（位置）气压高（数值），有高压中心（闭合），等压线稀疏，气压梯度小（疏密）；中部偏北（位置）气压低（数值），有低压中心（闭合），等压线密集，气压梯度大（疏密）。
等值线有哪些特征可以描述的呢？1.数值和递变特征，数值有多大，大部分在什么区间，由什么地方向什么地方变化；2.疏密与梯度特征，疏密反映的是数值在水平方向上的变化大小；3.走向与弯曲特征，走向与弯曲和影响等值线的因素有关系，它反映的是和两侧相比较数值的大小变化；4.闭合的极值特征，极值是图中的最大值和最小值。分布特点的描述就是：位置＋数值和递变特征；位置＋疏密和梯度特征；位置＋走向与弯曲特征；位置＋闭合与极值特征。
