电场重点难点易错点高频必刷高分考点经典题——场强和电势

电场重点难点易错点高频必刷高分考点经典题——场强和电势

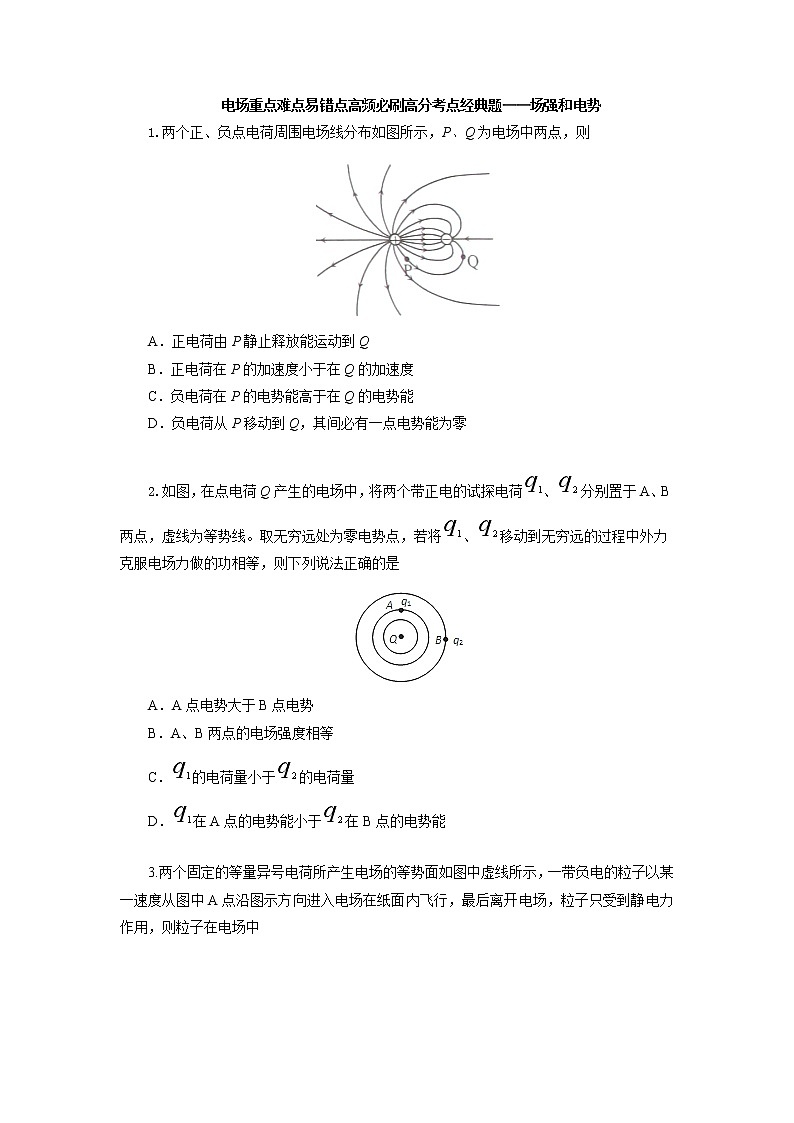

1.两个正、负点电荷周围电场线分布如图所示，P、Q为电场中两点，则

A．正电荷由P静止释放能运动到Q

B．正电荷在P的加速度小于在Q的加速度

C．负电荷在P的电势能高于在Q的电势能

D．负电荷从P移动到Q，其间必有一点电势能为零

2.如图，在点电荷Q产生的电场中，将两个带正电的试探电荷、分别置于A、B两点，虚线为等势线。取无穷远处为零电势点，若将、移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是

A．A点电势大于B点电势

B．A、B两点的电场强度相等

C．的电荷量小于的电荷量

D．在A点的电势能小于在B点的电势能

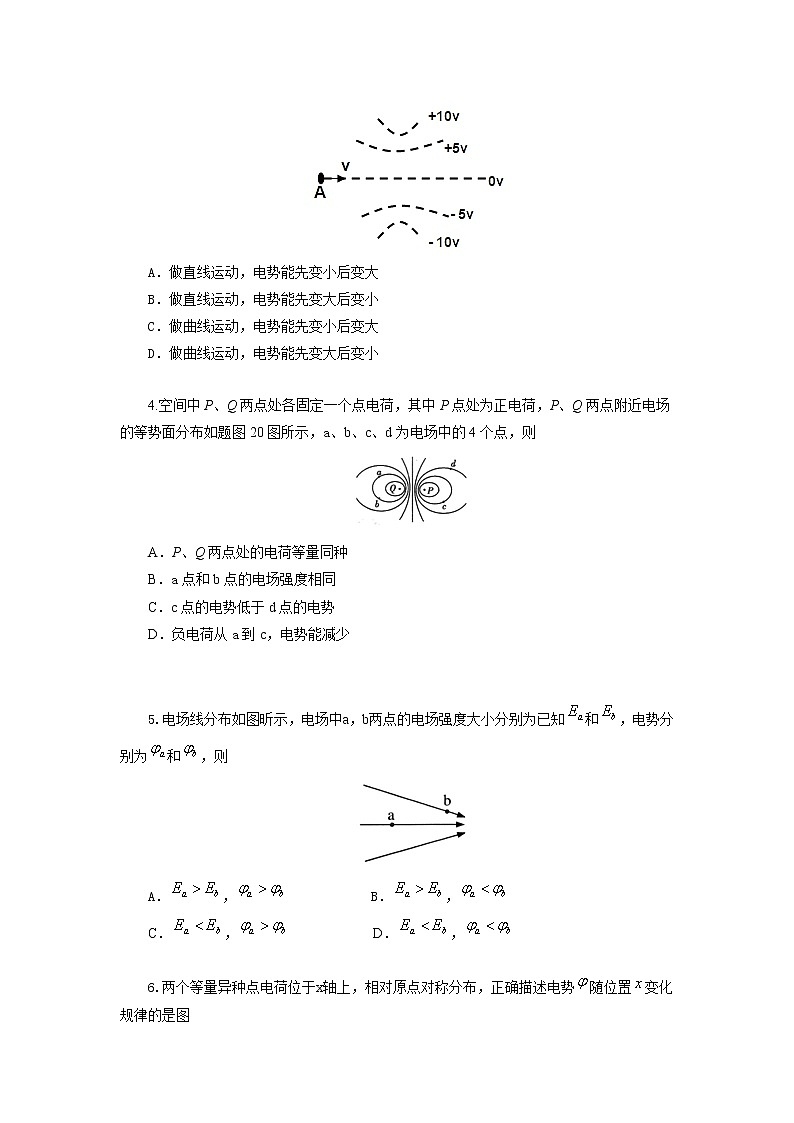

3.两个固定的等量异号电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受到静电力作用，则粒子在电场中

A．做直线运动，电势能先变小后变大

B．做直线运动，电势能先变大后变小

C．做曲线运动，电势能先变小后变大

D．做曲线运动，电势能先变大后变小

4.空间中P、Q两点处各固定一个点电荷，其中P点处为正电荷，P、Q两点附近电场的等势面分布如题图20图所示，a、b、c、d为电场中的4个点，则

A．P、Q两点处的电荷等量同种

B．a点和b点的电场强度相同

C．c点的电势低于d点的电势

D．负电荷从a到c，电势能减少

5.电场线分布如图昕示，电场中a，b两点的电场强度大小分别为已知和，电势分别为和，则

A．，            B．，

C．，            D．，

6.两个等量异种点电荷位于x轴上，相对原点对称分布，正确描述电势随位置变化规律的是图

7.如题3图所示，高速运动的α粒子被位于O点的重原子核散射，实线表示α粒子运动的轨迹，M、N和Q为轨迹上的三点，N点离核最近，Q点比M点离核更远，则

A．α粒子在M点的速率比在Q点的大

B．三点中，α粒子在N点的电势能最大

C．在重核产生的电场中，M点的电势比Q点的低

D．α粒子从M点运动到Q点，电场力对它做的总功为负功

8.如图所示，实线表示某静电场的电场线，虚线表示该电场的等势面。下列判断正确的是

A．1、2两点的电场强度相等

B．1、3两点的电场强度相等

C．1、2两点的电势相等

D．2、3两点的电势相等

9.如图所示，一圆环上均匀分布着正电荷，x轴垂直于环面且过圆心O，下列关于x轴上的电场强度和电势的说法中正确的是（    ）

A．O点的电场强度为零，电势最低

B．O点的电场强度为零，电势最高

C．从O点沿x轴正方向，电场强度减小，电势升高

D．从O点沿x轴正方向，电场强度增大，电势降低

10.如题3图所示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线，两电子分别从a、b两点运动到c点，设电场力对两电子做的功分别为和，a、b点的电场强度大小分别为和，则

A．    B．     C．     D．

11.如图所示，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为、、、。一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，则

A．直线a位于某一等势面内，

B．直线c位于某一等势面内，

C．若电子有M点运动到Q点，电场力做正功

D．若电子有P点运动到Q点，电场力做负功

12.在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示．下列说法正确有

（A）q1和q2带有异种电荷

（B）x1处的电场强度为零

（C）负电荷从x1移到x2，电势能减小

（D）负电荷从x1移到x2，受到的电场力增大

13.两个相同的负电荷和一个正电荷附近的电场线分布如图所示，c时两负电荷连线的中点，d点在正电荷的正上方，c、d到正电荷的距离相等，则（  ）

A．a点的电场强度比b点的大

B．a点的电势比b点的高

C．c点的电场强度比d点的大

D．c点的电势比d点的低

14.如图所示，在两等量异种点电荷的电场中，MN为两电荷连线的中垂线，a、b、c三点所在直线平行于两电荷的连线，，且a与c关于MN对称，b点位于MN上，d点位于两电荷的连线上。以下判断正确的是

A．b点场强大于d点场强

B．b点场强小于d点场强

C．a、b两点的电势差等于b、c两点间的电势差

D．试探电荷+q在a点的电势能小于在c点的电势能

15.两个带等量正电的点电荷，固定在图中P、Q两点，MN为PQ连线的中垂线，交PQ与O点，A为MN上的一点，一带负电的试探电荷q，从A点由静止释放，只在静电力作用下运动，取无限远处的电势为零，则（  ）

A．q由A向O的运动是匀加速直线运动         B．q由A向O运动的过程电势能逐渐减小

C．q运动到O点时的动能最大                  D．q运动到O点时电势能为零

16.如图，在正电荷Q的电场中有M、N、P和F四点，M、N、P为直角三角形的三个顶点，F为MN的中点，，M、N、P、F四点处的电势分别用、、、表示，已知，，点电荷Q在M、N、P三点所在平面内，则（     ）

A、点电荷Q一定在MP连线上

B、连线PF一定在同一个等势面上

C、将正试探电荷从P点搬运到N点，电场力做负功

D、大于

17.如图，两电荷量分别为Q（Q＞0）和-Q的点电荷对称地放置在x轴上原点O的两侧，a点位于x轴上O点与点电荷Q之间，b位于y轴O点上方。取无穷远处的电势为零，下列说法正确的是

A．b点的电势为零，电场强度也为零

B．正的试探电荷在a点的电势能大于零，所受电场力方向向右

C．将正的试探电荷从O点移到a点，必须克服电场力做功

D．将同一正的试探电荷先后从O、b点移到a点，后者电势能的变化较大

18.一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速度时递减的，关于b点电场强度E的方向，下列图示中可能正确的是（虚线时曲线在b点的切线）

19.如图，P为固定的点电荷，虚线是以P为圆心的两个圆。带电粒子Q在P的电场中运动，运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点。若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为aa、ab、ac，速度大小分别为va、vb、vc，则

A．aa>ab>ac，va>vc>vb   　　　　　　  B．aa>ab>ac，vb>vc>va

C．ab>ac>aa，vb>vc>va 　　　　　　    D．ab>ac>aa，va>vc>vb

20.如图，直线上有o、a、b、c四点，ab间的距离与bc间的距离相等。在o点处有固定点电荷，已知b点电势高于c点电势。若一带负电电荷的粒子仅在电场力作用下先从c点运动到b点，再从b点运动到a点，则

A.两过程中电场力做的功相等

B.前一过程中电场力做的功大于后一过程中电场力做的功

C.前一过程中，粒子电势能不断减小

D.后一过程中，粒子动能不断减小

21.如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB是一个电子只在静电力作用下的运动轨迹。设电子在A、B两点的加速度大小分别为aA、aB，电势能分别为EpA、EpB。下列说法正确的是

A．电子一定从A向B运动

B．若aA>aB，则Q靠近M端且为正电荷

C．无论Q为正电荷还是负电荷一定有EpA<EpB

D．B点电势可能高于A点电势

22.如图，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点。不计重力。下列说法说法正确的是

A．M带负电荷，N带正电荷

B．M在b点的动能小于它在a点的动能

C．N在d点的电势能等于它在e点的电势能

D．N在从c点运动到d点的过程中克服电场力做功

23.如图，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直平面（纸面）内，且相对于过轨迹最低点P的竖直线对称。忽略空气阻力。由此可知

A．Q点的电势比P点高          B．油滴在Q点的动能比它在P点的大

C．油滴在Q点的电势能比它在P点的大   D．油滴在Q点的加速度大小比它在P点的小

24.图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷。一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、c三点是实线与虚线的交点。则该粒子

A．带负电

B．在c点受力最大

C．在b点的电势能大于在c点的电势能

D．由a点到b点的动能变化大于由b点到c点的动能变化

25.如图（a），直线MN表示某电场中的一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v-t图线如图（b）所示。设a、b两点的电势分别为、，场强大小分别为Ea、Eb，粒子在a、b两点的电势能分别为Wa、Wb，不计重力，则有

26.静电场在x轴上的场强E随x的变化关系如图所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷

A．在x2和x4处电势能相等

B．由x1运动到x3的过程电势能增大

C．由x1运动到x4的过程电场力先增大后减小

D．由x1运动到x4的过程电场力先减小后增大

27.如图所示的水平匀强电场中，将两个带电小球M和N分别沿图示路径移动到同一水平线上的不同位置，释放后，MN保持静止，不计重力，则

A．M的带电量比N大                      B．M带负电荷，N带正电荷

C．静止时M受到的合力比N大              D．移动过程中匀强电场对M做负功
