06-专项综合全练（六）　用电器的铭牌专题

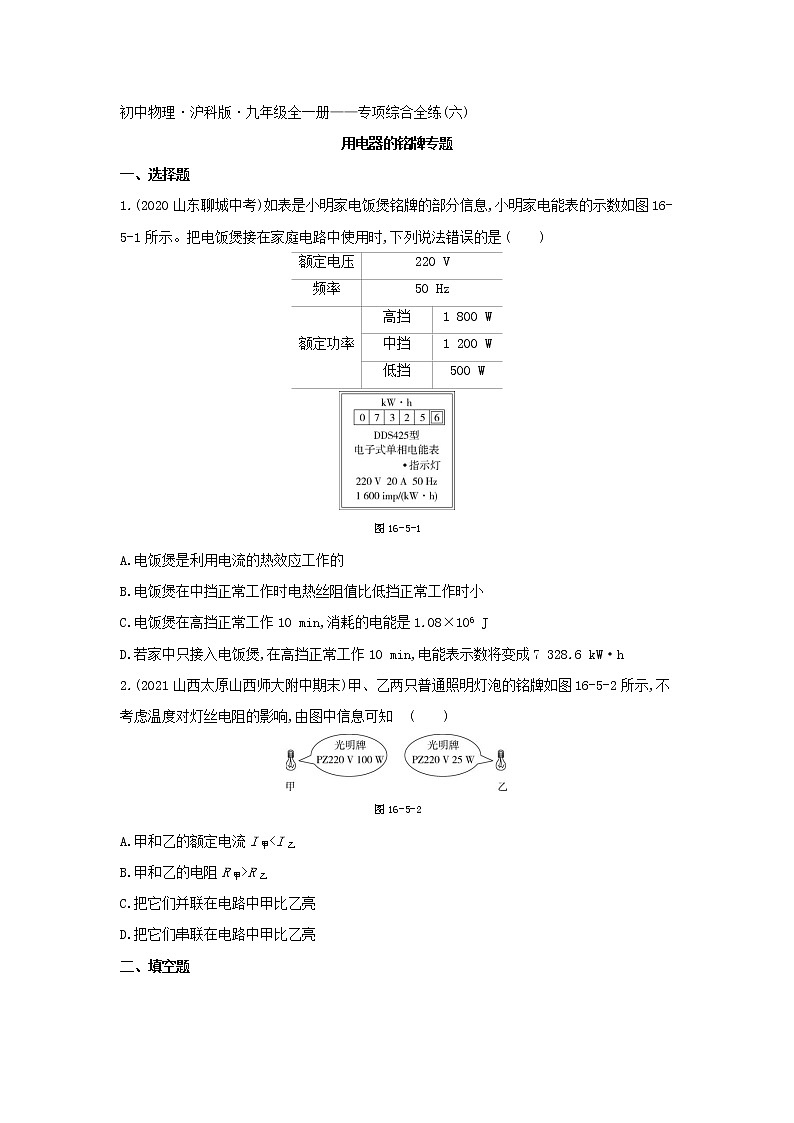

初中物理·沪科版·九年级全一册——专项综合全练(六)

用电器的铭牌专题

一、选择题

1.(2020山东聊城中考)如表是小明家电饭煲铭牌的部分信息,小明家电能表的示数如图16-5-1所示。把电饭煲接在家庭电路中使用时,下列说法错误的是              (　　)

图16-5-1

A.电饭煲是利用电流的热效应工作的

B.电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时小

C.电饭煲在高挡正常工作10 min,消耗的电能是1.08×106 J

D.若家中只接入电饭煲,在高挡正常工作10 min,电能表示数将变成7 328.6 kW·h

2.(2021山西太原山西师大附中期末)甲、乙两只普通照明灯泡的铭牌如图16-5-2所示,不考虑温度对灯丝电阻的影响,由图中信息可知              (　　)

图16-5-2

A.甲和乙的额定电流I甲<I乙

B.甲和乙的电阻R甲>R乙

C.把它们并联在电路中甲比乙亮

D.把它们串联在电路中甲比乙亮

二、填空题

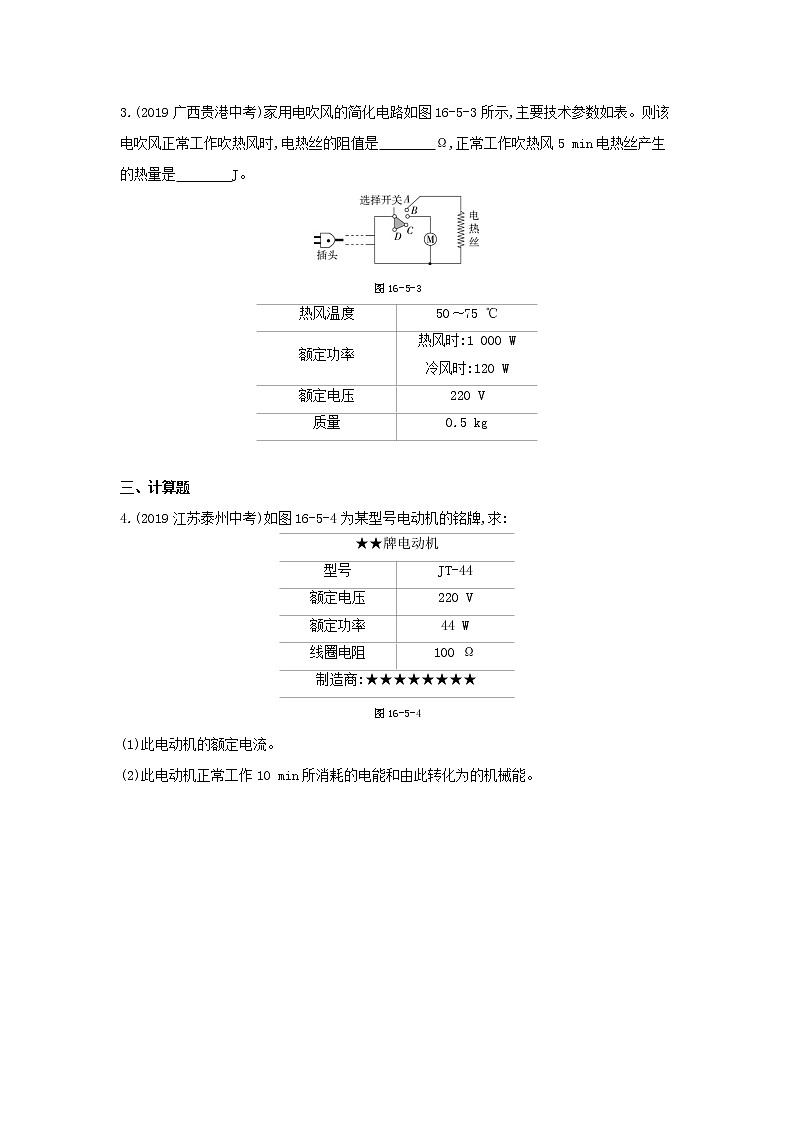

3.(2019广西贵港中考)家用电吹风的简化电路如图16-5-3所示,主要技术参数如表。则该电吹风正常工作吹热风时,电热丝的阻值是　　　　Ω,正常工作吹热风5 min电热丝产生的热量是　　　　J。

图16-5-3

三、计算题

4.(2019江苏泰州中考)如图16-5-4为某型号电动机的铭牌,求:

图16-5-4

(1)此电动机的额定电流。

(2)此电动机正常工作10 min所消耗的电能和由此转化为的机械能。

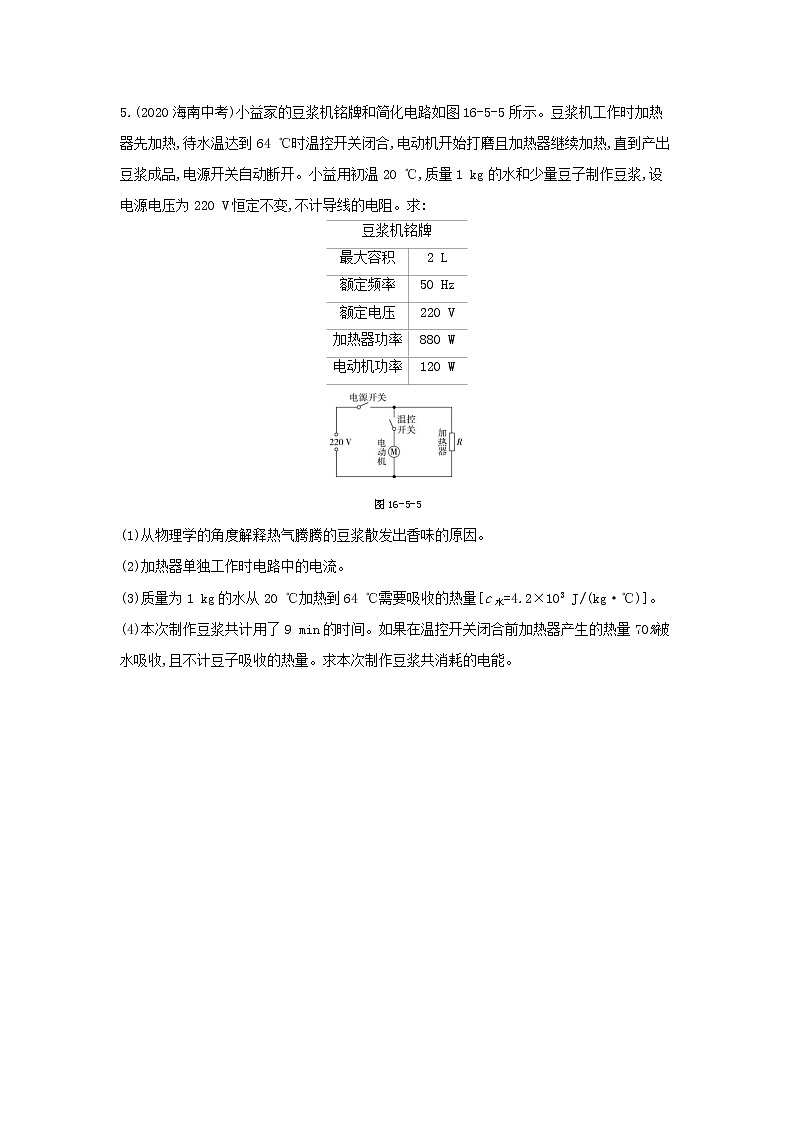

5.(2020海南中考)小益家的豆浆机铭牌和简化电路如图16-5-5所示。豆浆机工作时加热器先加热,待水温达到64 ℃时温控开关闭合,电动机开始打磨且加热器继续加热,直到产出豆浆成品,电源开关自动断开。小益用初温20 ℃,质量1 kg的水和少量豆子制作豆浆,设电源电压为220 V恒定不变,不计导线的电阻。求:

图16-5-5

(1)从物理学的角度解释热气腾腾的豆浆散发出香味的原因。

(2)加热器单独工作时电路中的电流。

(3)质量为1 kg的水从20 ℃加热到64 ℃需要吸收的热量[c水=4.2×103 J/(kg·℃)]。

(4)本次制作豆浆共计用了9 min的时间。如果在温控开关闭合前加热器产生的热量70%被水吸收,且不计豆子吸收的热量。求本次制作豆浆共消耗的电能。

6.(2019湖南岳阳中考)一新款节能电炖锅如图16-5-6甲,有关技术参数如表(设电炖锅不同挡位的电阻和加热效率均不变)。

乙

图16-5-6

(1)求电炖锅在高温挡正常工作时的电流(计算结果保留一位小数);

(2)在用电高峰期,关掉家里的其他用电器,只让处于中温挡状态的电炖锅工作,观察到标有“1 800 r/(kW·h)”的电能表转盘在121 s内转了20圈,求此时的实际电压;

(3)电炖锅正常工作时,用低温挡和高温挡分别给质量相同的冷水加热,待水温达到50 ℃时开始计时,绘制的水温随时间变化的图像如图丙所示。结合所给信息,通过计算,分析比较用高温挡还是用低温挡更节能。

1.答案　D　电饭煲工作时把电能主要转化为内能,是利用电流的热效应工作的,A正确;由铭牌的部分信息可知,电饭煲中挡功率为1 200 W,低挡功率为500 W,电饭煲正常工作时的电压不变,由P=可得,电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时小,B正确;电饭煲在高挡正常工作10 min,消耗的电能W=P高t=1 800 W×10×60 s=1.08×106 J,C正确;在高挡正常工作10 min,电饭煲消耗的电能W=1.08×106 J=0.3 kW·h,电能表示数将变成7 325.6 kW·h+0.3 kW·h=7 325.9 kW·h,D错误。故选D。

2.答案　C　由灯泡的铭牌可知,两灯泡的额定电压相等,甲的额定功率大于乙的额定功率,由I=可知,甲和乙的额定电流I甲>I乙,A错误;由R=可知,甲和乙的电阻R甲<R乙,B错误;把它们并联在电路中,甲、乙两端的电压相等,R甲<R乙,由P=可知,甲的实际功率较大,则甲比乙亮,C正确;把它们串联在电路中,通过的电流相等,R甲<R乙,由P=I2R可知,乙的实际功率较大,乙较亮,D错误。故选C。

3.答案　55　2.64×105

解析　由表中数据可知,电吹风正常工作吹冷风时的功率,即电动机的功率为120 W,由图可知,电吹风正常工作吹热风时,电动机和电热丝并联,因电路的总功率等于各部分功率之和,所以电热丝的功率P电热丝=P热-PM=1 000 W-120 W=880 W,并联电路中各支路两端的电压相等,电热丝的电阻R电热丝===55 Ω;电吹风正常工作吹热风时,5 min内电流通过电热丝产生的热量Q=W=P电热丝t=880 W×5×60 s=2.64×105 J。

4.答案　(1)0.2 A　(2)26 400 J　24 000 J

解析　(1)电动机的额定电压为U=220 V,额定功率为P=44 W,额定电流I===0.2 A;

(2)电动机正常工作10 min所消耗的电能W=UIt=220 V×0.2 A×10×60 s=26 400 J;线圈产生的热量Q=I2Rt=(0.2 A)2×100 Ω×10×60 s=2 400 J;转化的机械能W'=W-Q=26 400 J-2 400 J=24 000 J。

5.答案　(1)见解析　(2)4 A　(3)1.848×105 J　(4)5.04×105 J

解析　(1)由于扩散现象,豆浆分子进入到空气中。

(2)由P=UI可得,加热器单独工作时电路中的电流I===4 A。

(3)水吸收的热量Q吸=c水m(t-t0)=4.2×103 J/(kg·℃)×1 kg×(64 ℃-20 ℃)=1.848×105 J。

(4)水温升到64 ℃前只有加热器工作,加热器单独工作时消耗的电能W===2.64×105 J,由P=可得,加热器单独工作的时间t===300 s=5 min,因此加热器和电动机同时工作的时间t'=9 min-5 min=4 min,则加热器和电动机同时工作消耗的电能W'=P总t'=(880 W+120 W)×4×60 s=2.4×105 J,本次制作豆浆共消耗的电能W总=W+W'=2.64×105 J+2.4×105 J=5.04×105 J。

6.答案　(1)2.7 A　(2)200 V　(3)见解析

解析　(1)由表中信息可知,高温挡的功率P高=600 W,由P=UI可得,在高温挡正常工作时,电路中的电流 I高==≈2.7 A。

(2)由P=可得,中温挡状态的电炖锅的电阻R中===121 Ω, 电炖锅在中温挡工作时,电能表转盘在121 s内转了20圈,则电炖锅消耗的电能W实= kW·h= kW·h=4×104 J,实际功率P实=,由P=可得,电路的实际电压U实====200 V。

(3)用高温挡将水从50 ℃加热到70 ℃用时6分钟,消耗的电能W高=P高t高=600 W×6×60 s=2.16×105 J, 则用高温挡加热使水温升高1 ℃消耗的电能W高1==1.08×104 J, 用低温挡将水从50 ℃加热到58 ℃用时9分钟,消耗的电能W低=P低t低=200 W×9×60 s=1.08×105 J, 则用低温挡加热使水温升高1 ℃消耗的电能W低1==1.35×104 J, 因为W高1<W低1,且加热水的质量相同,所以加热等质量的水使水温升高1 ℃,高温挡比低温挡消耗电能少,用高温挡更节能。
