05-专项综合全练（五）　电路故障判断

初中物理·沪科版·九年级全一册——专项综合全练(五)

电路故障判断

类型一　家庭电路故障判断

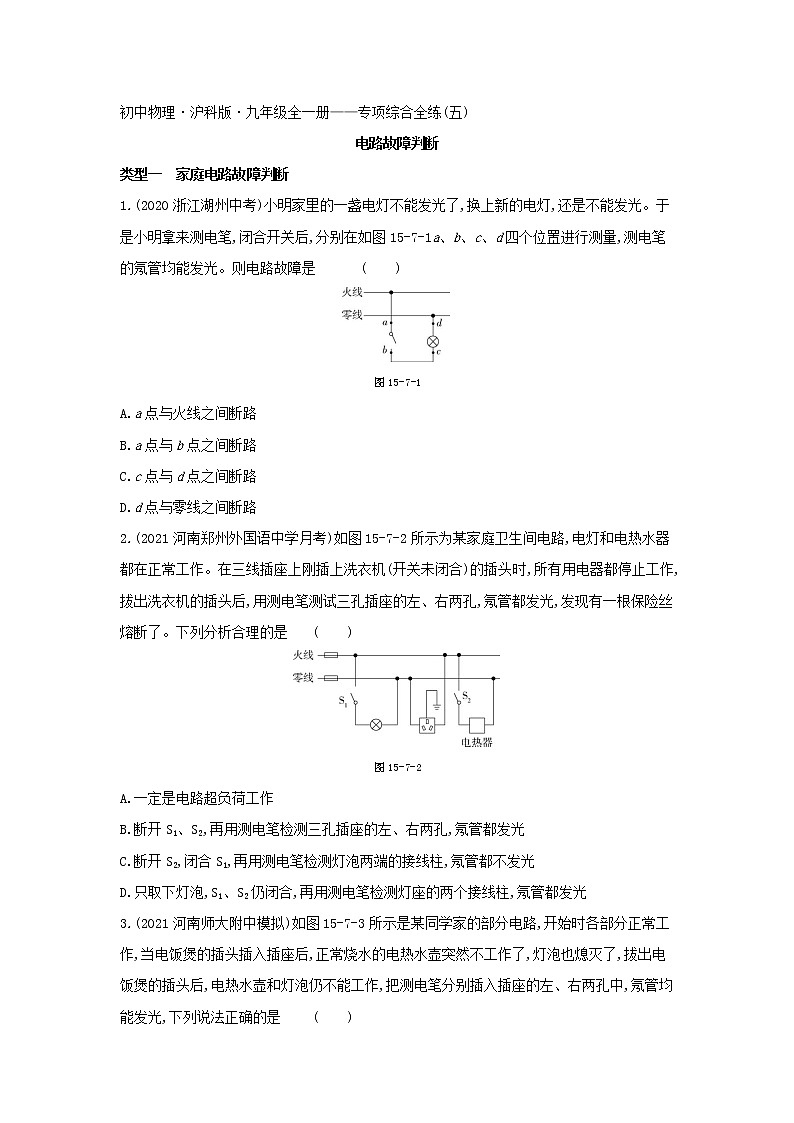

1.(2020浙江湖州中考)小明家里的一盏电灯不能发光了,换上新的电灯,还是不能发光。于是小明拿来测电笔,闭合开关后,分别在如图15-7-1a、b、c、d四个位置进行测量,测电笔的氖管均能发光。则电路故障是              (　　)

图15-7-1

A.a点与火线之间断路

B.a点与b点之间断路

C.c点与d点之间断路

D.d点与零线之间断路

2.(2021河南郑州外国语中学月考)如图15-7-2所示为某家庭卫生间电路,电灯和电热水器都在正常工作。在三线插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用测电笔测试三孔插座的左、右两孔,氖管都发光,发现有一根保险丝熔断了。下列分析合理的是              (　　)

图15-7-2

A.一定是电路超负荷工作

B.断开S1、S2,再用测电笔检测三孔插座的左、右两孔,氖管都发光

C.断开S2,闭合S1,再用测电笔检测灯泡两端的接线柱,氖管都不发光

D.只取下灯泡,S1、S2仍闭合,再用测电笔检测灯座的两个接线柱,氖管都发光

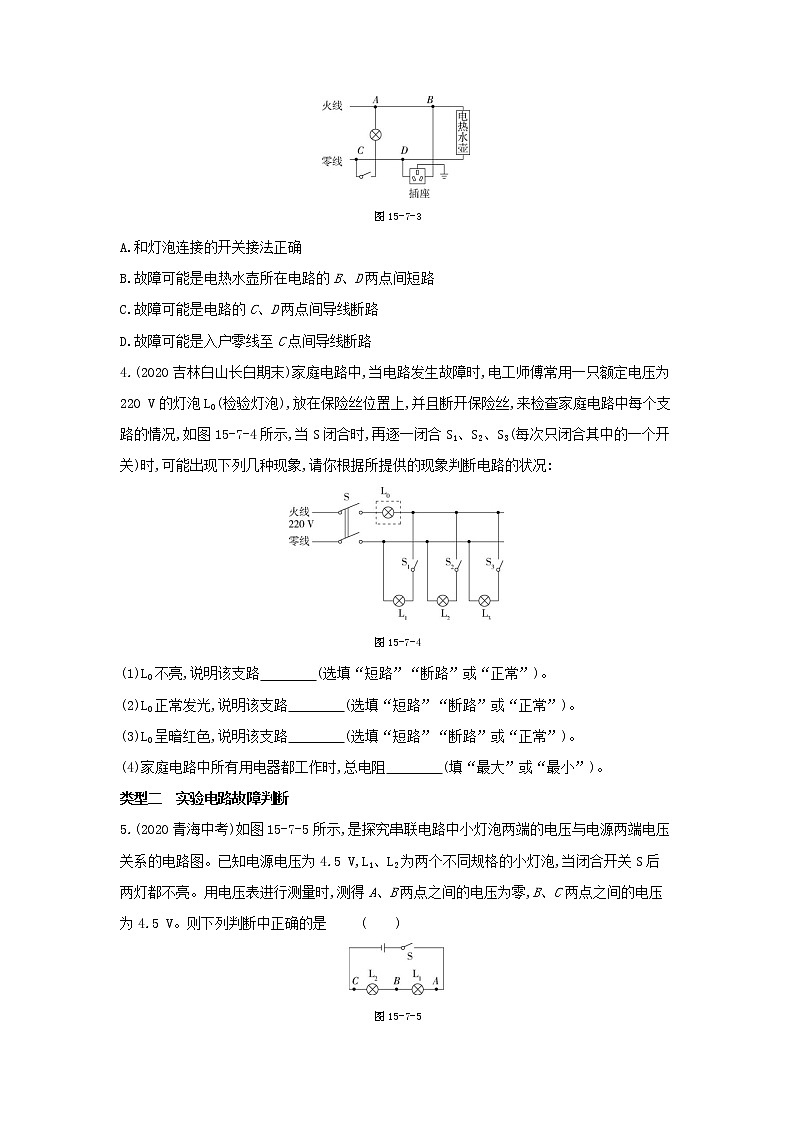

3.(2021河南师大附中模拟)如图15-7-3所示是某同学家的部分电路,开始时各部分正常工作,当电饭煲的插头插入插座后,正常烧水的电热水壶突然不工作了,灯泡也熄灭了,拔出电饭煲的插头后,电热水壶和灯泡仍不能工作,把测电笔分别插入插座的左、右两孔中,氖管均能发光,下列说法正确的是              (　　)

图15-7-3

A.和灯泡连接的开关接法正确

B.故障可能是电热水壶所在电路的B、D两点间短路

C.故障可能是电路的C、D两点间导线断路

D.故障可能是入户零线至C点间导线断路

4.(2020吉林白山长白期末)家庭电路中,当电路发生故障时,电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡),放在保险丝位置上,并且断开保险丝,来检查家庭电路中每个支路的情况,如图15-7-4所示,当S闭合时,再逐一闭合S1、S2、S3(每次只闭合其中的一个开关)时,可能出现下列几种现象,请你根据所提供的现象判断电路的状况:

图15-7-4

(1)L0不亮,说明该支路　　　　(选填“短路”“断路”或“正常”)。

(2)L0正常发光,说明该支路　　　　(选填“短路”“断路”或“正常”)。

(3)L0呈暗红色,说明该支路　　　　(选填“短路”“断路”或“正常”)。

(4)家庭电路中所有用电器都工作时,总电阻　　　　(填“最大”或“最小”)。

类型二　实验电路故障判断

5.(2020青海中考)如图15-7-5所示,是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为4.5 V,L1、L2为两个不同规格的小灯泡,当闭合开关S后两灯都不亮。用电压表进行测量时,测得A、B两点之间的电压为零,B、C两点之间的电压为4.5 V。则下列判断中正确的是              (　　)

图15-7-5

A.可能是灯泡L1的灯丝断了

B.可能是开关接触不良

C.可能是灯泡L2的灯丝断了

D.可能是灯泡L2被短路

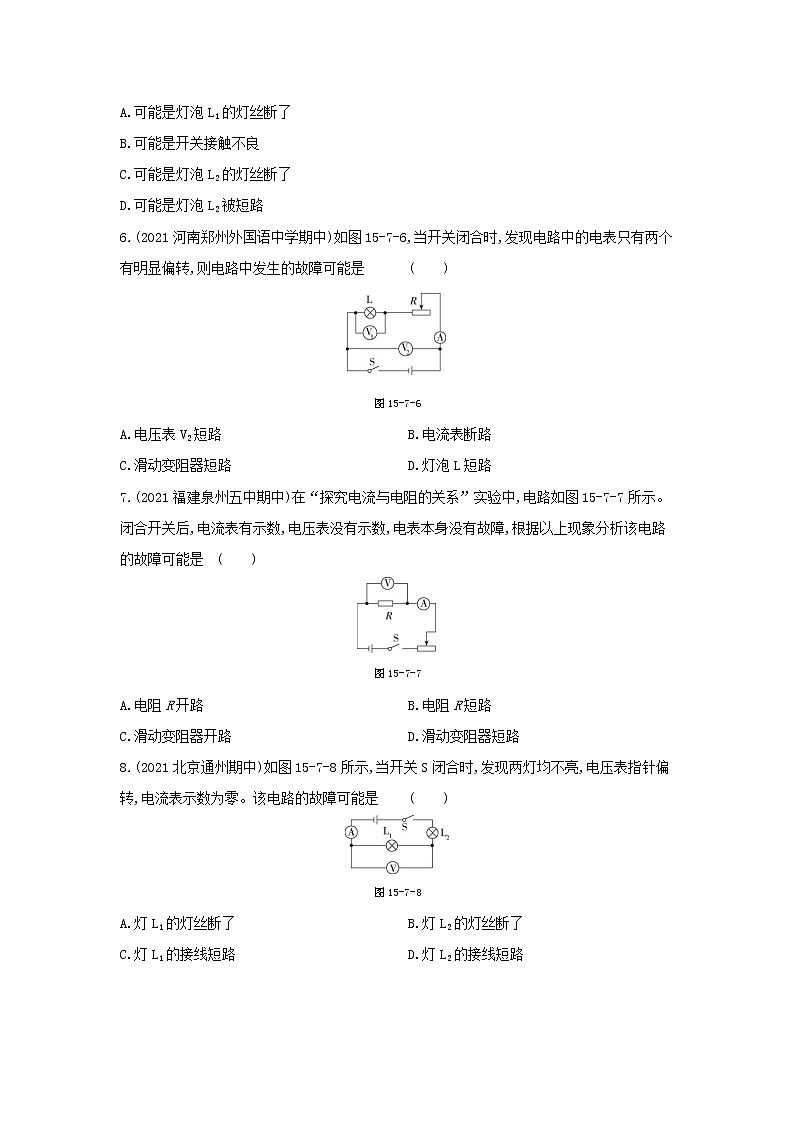

6.(2021河南郑州外国语中学期中)如图15-7-6,当开关闭合时,发现电路中的电表只有两个有明显偏转,则电路中发生的故障可能是              (　　)

图15-7-6

A.电压表V2短路　　　　　　　　  B.电流表断路

C.滑动变阻器短路　　　　　　　　  D.灯泡L短路

7.(2021福建泉州五中期中)在“探究电流与电阻的关系”实验中,电路如图15-7-7所示。闭合开关后,电流表有示数,电压表没有示数,电表本身没有故障,根据以上现象分析该电路的故障可能是              (　　)

图15-7-7

A.电阻R开路　　　　　　　   B.电阻R短路

C.滑动变阻器开路　　　　　　　　  D.滑动变阻器短路

8.(2021北京通州期中)如图15-7-8所示,当开关S闭合时,发现两灯均不亮,电压表指针偏转,电流表示数为零。该电路的故障可能是              (　　)

图15-7-8

A.灯L1的灯丝断了　　　　　　　　  B.灯L2的灯丝断了

C.灯L1的接线短路　　　　　　　　  D.灯L2的接线短路

9.(2021山东济宁兖州期中)如图15-7-9所示的电路中,电源两端的电压保持不变,当开关S闭合后,灯L不发光,电压表指针有明显偏转。若电路中只有一处故障,对于此电路可能存在的故障,下列判断中不正确的是              (　　)

图15-7-9

A.灯L短路

B.灯L断路

C.滑动变阻器R2断路

D.定值电阻R1断路

10.(2020上海中考)在如图15-7-10所示的电路中,电源电压为U0保持不变,电阻R1、R2的阻值均为R0,闭合开关S,只有两个电表的指针发生偏转。若电路中仅有一处故障,且只发生在电阻R1、R2上,请根据以上信息,写出闭合开关S后电压表V1和电流表A的示数及相对应的故障。

图15-7-10

11.(2021北京通州期中)实验课上,某小组把阻值相等的小灯泡L1和定值电阻R串联在如图15-7-11甲所示的电路中,电源电压恒定且已知。闭合开关后,L1发光。实验中,一同学不小心把L1掉落在地上,捡起来后发现玻璃泡有裂痕。再次安装在电路中,结果L1不亮了。这是为什么呢?他们提出猜想:猜想一,可能L1处发生断路;猜想二,可能L1处发生短路。

图15-7-11

(1)为了检验猜想,他们找了两只电压表,分别并联在L1和R两端,如图乙所示。假设猜想二成立,则两只电压表示数有何特点?　　　　　　　　　　　　　　　　。

(2)实验发现两只电压表均有明显读数,但L1两端电压比R两端电压要小得多。你认为这一摔,使小灯泡L1的电阻发生的变化是　　　　　　　　,你判断的理由是:　                                                                                                                                                                                       　。

1.答案　D　小明家里的一盏电灯不能发光了,换上新的电灯,还是不能发光,这表明电路出现了断路故障。闭合开关后,分别在a、b、c、d四个位置进行测量,测电笔的氖管都能发光,说明这四点与火线是连通的,所以故障是d点与零线之间断路。故选D。

2.答案　D　由题知,有一根保险丝熔断了,说明电路中电流过大,因洗衣机的开关未闭合,说明不是用电器的总功率过大造成的(即不是电路超负荷工作),则产生该现象的原因是洗衣机的插头处短路,故A错误;由题知,拔出洗衣机的插头后,用测电笔测试三孔插座的左、右两孔,氖管都发光,说明三孔插座的左、右两孔都与火线相连,则火线上的保险丝是完好的,所以是零线上的保险丝熔断了。断开S1、S2,三孔插座的左孔无法与火线相连,因此用测电笔检测三孔插座的左孔时,氖管不发光,故B错误;断开S2,闭合S1,由于零线上的保险丝熔断了,灯泡两端的接线柱与火线都是相连的,用测电笔检测灯泡两端的接线柱,氖管都发光,故C错误;只取下灯泡,S1、S2仍闭合,灯座的右接线柱通过电热器与火线相连,灯座的左接线柱与火线相连,用测电笔检测灯座的两个接线柱,氖管都发光,故D正确。故选D。

3.答案　D　为了保证用电的安全,开关应该接在火线和灯泡之间,图中开关接在零线上,则和灯泡连接的开关接法错误,故A错误;将电饭煲的插头插入电源的三孔插座后,正在烧水的电热水壶突然不能工作、灯泡也熄灭了,这表明干路中是没有电流的,即干路中出现了断路现象;拔出电饭煲的插头,电热水壶仍不能工作,把测电笔分别插入插座的左、右孔,氖管均发光,说明插座的两个孔都是与火线相连的,所以故障是零线断路;若C、D两点间导线断路,则灯泡可以发光,所以是入户零线至C点间的导线断路,故B、C错误,D正确。故选D。

4.答案　(1)断路　(2)短路　(3)正常　(4)最小

解析　(1)当L0不亮时,电路中无电流,说明该支路断路。(2)当L0正常发光时,说明L0两端电压为220 V,该支路发生了短路。(3)L0呈暗红色时,说明L0分得的电压小于220 V,不能正常发光,说明该支路是正常的。(4)在家庭电路中,所有用电器同时工作时,并联的用电器最多,总电阻最小。

5.答案　C　已知两灯泡串联,闭合开关后,两灯泡都不亮,用电压表测得A、B两点间电压为0,将电压表并联到B、C两点间时,电压表有示数,且等于电源电压,说明电压表与电源正、负极之间是接通的,所以故障可能是与电压表并联的灯泡L2的灯丝断了;故C正确。

6.答案　D　若电压表V2短路,则电源短路,三个电表都没有示数,故A不符合题意;若电流表断路,则电流表和电压表V1没有示数,电压表V2有示数,故B不符合题意;若滑动变阻器短路,三个电表都有示数,故C不符合题意;若灯泡L短路,则电流表和电压表V2有示数,电压表V1无示数,故D符合题意。故选D。

7.答案　B　若电阻R开路,电压表串联在电路中,电流表无示数,电压表有示数,故A不符合题意;若电阻R短路,此时电压表被短路无示数,电路为滑动变阻器的简单电路,电流表测电路中的电流,有示数,故B符合题意;若滑动变阻器开路,电路断路,电压表和电流表均无示数,故C不符合题意;若滑动变阻器短路,电路为R的简单电路,电压表测电源的电压,电流表测电路中的电流,则两电表都有示数,故D不符合题意。故选B。

8.答案　A　若灯L1的灯丝断了,电压表串联在电路中,电压表指针偏转,电流表示数为零,故A符合题意;若灯L2的灯丝断了,电路断路,两电表均无示数,故B不符合题意;若灯L1的接线短路,电压表被短路,无示数,故C不符合题意;若灯L2的接线短路,两电表均有示数,故D不符合题意。故选A。

9.答案　B　如果灯L短路,闭合开关后不会发光,电压表测量电源电压,指针偏转,A正确,不符合题意;若灯L断路,整个电路断路,灯不亮,电压表指针不偏转,B错误,符合题意;如果滑动变阻器R2断路,灯泡中无电流通过,不能发光,电压表测量电源电压,指针偏转,C正确,不符合题意;如果定值电阻R1断路,灯泡中无电流通过,不能发光,电压表测量电源电压,指针偏转,D正确,不符合题意。故选B。

10.答案　若V1示数为U0,A示数为,R2短路;若V1示数为0,A示数为,R1短路。

解析　根据电路图可知,两电阻串联,电流表A测电路中的电流,电压表V1测量电阻R1两端的电压,电压表V2测量电阻R2两端的电压;闭合开关S,只有两个电表的指针发生偏转,说明电路是通路,则电路故障为R1或R2短路。若电压表V1示数为U0,则电流表A示数为I==,则R2短路;若电压表V1示数为0,则电流表A示数为I==,则R1短路。

11.答案　(1)L1两端的电压为0,L2两端的电压为电源电压

(2)L1电阻变小　灯泡L1与R串联接入原电路时,L1两端电压比R两端电压要小得多,由串联分压规律知灯泡电阻小于R,L1电阻变小

解析　(1)由题意知,若猜想二成立,当两只电压表分别并联在L1和R两端时,电压表V1示数为零,电压表V2示数为电源电压;(2)如图乙所示,灯泡L1与R串联接入原电路时,实验中发现两只电压表均有明显读数,L1两端电压比R两端电压要小得多,由串联分压规律可知灯泡电阻小于R,故灯泡电阻变小。
