人教版八年级下册12.1 杠杆综合训练题

这是一份人教版八年级下册12.1 杠杆综合训练题，共9页。

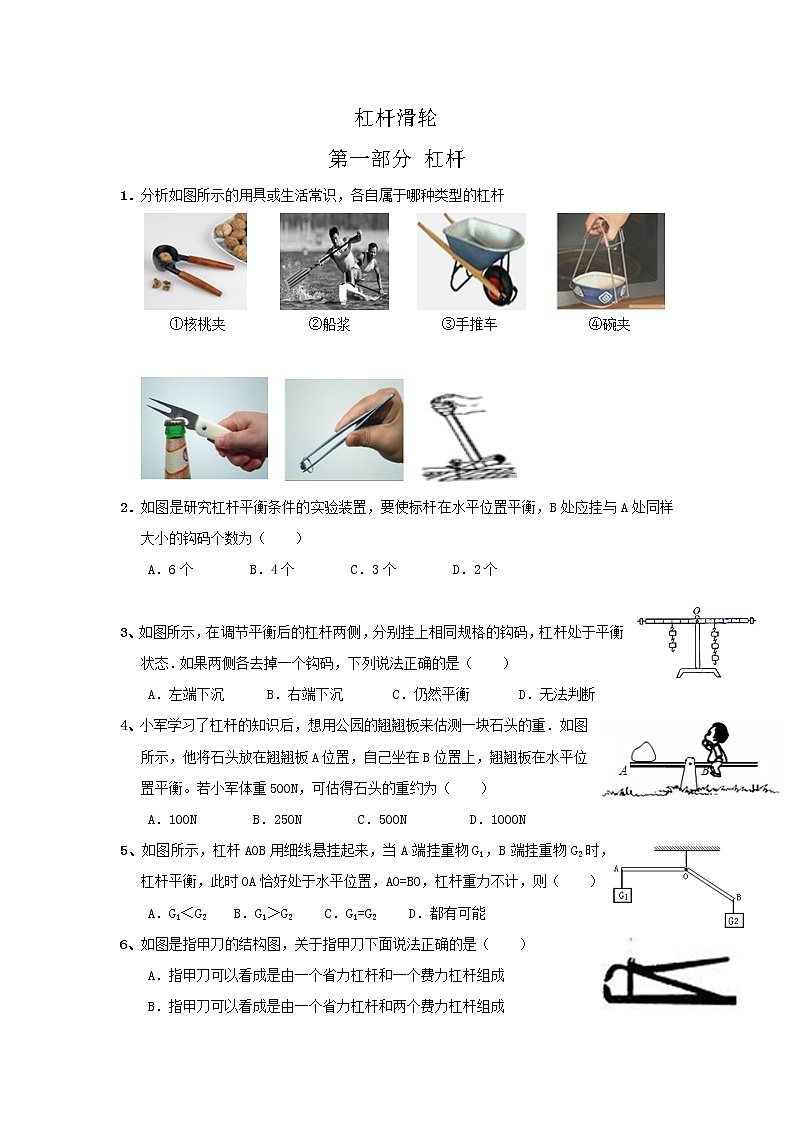

杠杆滑轮第一部分 杠杆1．分析如图所示的用具或生活常识，各自属于哪种类型的杠杆                2．如图是研究杠杆平衡条件的实验装置，要使标杆在水平位置平衡，B处应挂与A处同样大小的钩码个数为（　　）A．6个        B．4个        C．3个        D．2个 3、如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩码，下列说法正确的是（　　）A．左端下沉      B．右端下沉       C．仍然平衡       D．无法判断4、小军学习了杠杆的知识后，想用公园的翘翘板来估测一块石头的重．如图所示，他将石头放在翘翘板A位置，自己坐在B位置上，翘翘板在水平位置平衡。若小军体重500N，可估得石头的重约为（　　）A．100N        B．250N        C．500N         D．1000N5、如图所示，杠杆AOB用细线悬挂起来，当A端挂重物G1，B端挂重物G2时，杠杆平衡，此时OA恰好处于水平位置，AO=BO，杠杆重力不计，则（　　）A．G1＜G2      B．G1＞G2       C．G1=G2       D．都有可能6、如图是指甲刀的结构图，关于指甲刀下面说法正确的是（　　）A．指甲刀可以看成是由一个省力杠杆和一个费力杠杆组成B．指甲刀可以看成是由一个省力杠杆和两个费力杠杆组成C．指甲刀使用的越久，用它剪指甲就越省力D．用指甲刀剪指甲时，大段的往下剪比小段的往下剪省力7、如图所示，要使杠杆处于平衡状态，在A点分别作用的四个力中，最小的是（　　）   A．F1            B．F2              C．F3              D．F4 8、如图所示，杠杆始终处于水平平衡状态，改变弹簧测力计拉力的方向，使其从①一②一③．此过程中，弹簧测力计的示数将（　　）A．逐渐变大               B．逐渐变小    C．先变大后变小           D．先变小后变大 9、如图所示，一根粗细均匀的铁棒AB静止在水平地面上，现用力F将铁棒从水平地面拉至竖直立起．在这个过程中，力F作用在B端且始终与铁棒垂直，则用力F将（　　），若力F始终竖直向上，则力F将（    ）A．逐渐变大      B．逐渐变小      C．保持不变        D．先变小后变大10、如图，4 L1=L2，杠杆已平衡．若使F2增加30N，并将支点右移，使左、右力臂之比变为4：1，则杠、杆仍能平衡，由此可知 F1=    N。 11．图是利用杠杆吊起重物的情景，O是支点。请在图中画出重物G的重力示意图以及重力和力F的力臂，并用字母L1和L2表示。12．在撬石头图中：①标出支点O的位置；②画出并标示力F1和F2的力臂（保留作图痕迹）13．某同学在做俯卧撑运动时（如图所示），可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出重力和支撑力F的力臂．    【走进名校】1．如图所示，将体积相同的物体G1、G2分别挂在杠杆的两端，杠杆处于平衡状态．若将两个物体G1、G2同时浸没在水中，则（　　）A．杠杆仍能保持平衡             B．杠杆不能平衡，A端下沉C．杠杆不能平衡，B端下沉       D．无法确定杠杆的状态2．如图所示，一根木棒AB在O点被悬挂起来，AO=OC，在A、C两点分别挂有两个和三个相同的钩码，木棒处于水平平衡．如在木棒的A、C两点各增加一个同样的钩码，则木棒（　　）A．绕O点顺时针方向转动     B．绕O点逆时针方向转动C．仍保持平衡               D．平衡被破坏，转动方向不定3．如图，用测力计将长杆一端A微微抬离地面，测力计示数是F1；同理，用测力计将长杆的另一端B微微抬离地面，测力计示数是F2．则长杆的重力是（测力计保持竖直向上）（　　）A．（F1+F2）/2      B．F1+F2      C．F1/F2       D．F1×F24．如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面．则（　　）A．F甲＞F乙，因为甲方法的动力臂长B．F甲＜F乙，因为乙方法的阻力臂长C．F甲＞F乙，因为乙方法时阻力臂短D．以上说法都不对5．如图所示，在调节平衡后的杠杆两侧，左端挂上两个重为1N的钩码，右端用一个与水平方向成30°的拉力使杠杆处于平衡状态，这个拉力大小应为________N。6．如图所示，杠杆处于平衡状态，已知每个砝码重为1N，则绳子的拉力为______N。7．如右图所示，杠杆OA处于水平平衡状态，O为支点，不计杠杆重，在杆的中点C挂一物体G，G=20N，绳子对A点的拉力为F，绳与水平成30°夹角，若OA长24cm，则F=________N，F的力臂为_______cm；当物体G向__________点水平移动时，绳子的拉力变大，若绳子只能承受30N的拉力，则物体G最远距O端_______cm8．如图所示，一根轻质木杆A端细线下所挂重为50N、底面积为2×10-2m2的重物静止在水平地面上．当在B点加竖直向下的力F=30N作用时，木杆能在水平位置处于平衡状态，此时细线竖直，已知OA=15cm，OB=5cm，则重物对水平地面的压强为______Pa；重物对杠杆的拉力为_______N。9．如图，甲物体静止置于水平地面时，对地面的压强为P1；轻质杠杆AB的支点为O，OB=3AO，现在杠杆的A端用细绳将甲物体吊起，在杠杆的B端悬挂质量为4kg的乙物体，杠杆在水平位置平衡，此时甲物体对地面的压强为P2，且P1=3P2（g取10N/kg）求：（1）杠杆A端受到的拉力是多少N？（2）甲物体的重力是多少N？                              第二部分 滑轮1、用下列简单机械，使重量同为G的物体都处于静止状态，其中用力最大的是（均不计摩擦）（　　）A．F1                 B．F2                     C．F3               D．F42、如图所示，在竖直向上的力F的作用下，重物A沿竖直方向匀速上升。已知A的重力G=100N，重物A上升速度为0.2m/s，不计绳与滑轮摩擦以及滑轮重和绳重，则拉力F的大小和滑轮上升的速度分别为（　　）A．50N  0.4m/s    B．50N  0.1m/s    C．200N  0.4m/s    D．200N  0.1m/s 3、小李的质量为50千克，可以举起80千克的杠铃；小胖的质量为70千克，可以举起60千克的杠铃。他们两人通过如图所示的装置来比赛，双方都竭尽全力，看谁能把对方拉起来。比赛结果应是（　　）A．小李把小胖拉起                    B．小胖把小李拉起C．两个都拉不起                      D．两个都拉起4、如图是胖子和瘦子两人用滑轮组锻炼身体的简易装置（不考虑轮重和摩擦）．使用时：（1）瘦子固定不动，胖子用力FA拉绳使G匀速上升．（2）胖子固定不动，瘦子用力FB拉绳使G匀速上升．下列说法中正确的是（　　）A．FA＜G                 B．FA＞FB     C．FB=2G                 D．以上说法都不对5、如图所示，不计滑轮与轴之间的摩擦．当拉力F的大小为15N时，物体沿水平面做匀速直线运动，此时物体受到的摩擦力为______N；将拉力F增大为20N时，物体受到的摩擦力_________（选填“增大”、“减小”或“保持不变”）。6、如图所示，三个滑轮拉同一物体在水平面作匀速直线运动，所用拉力分别为F1、F2、F3那么有什么关系_________________________。7、如图所示，某同学用重为10N的动滑轮匀速提升重为50N的物体，不计摩擦，则该同学所用拉力F的可能值是（　　）A．20N      B．25N         C．30N            D．35N8、如图所示，用滑轮组匀速提升物体A时，测力计的示数为______N，如果不计滑轮重和摩擦，物体A的重力为______N． 9、利用两只滑轮和一根绳子，组成滑轮组将一重物水平拉动，滑轮组的装配有如右图所示甲、乙所示的两种情况，则（　　）A．甲种情况省力           B．乙种情况省力C．甲和乙省力情况一样     D．条件不足，无法判断 10、如图，甲、乙两个滑轮组都是由相同的滑轮组合而成．如图丙：大轮重10N，小轮重5N，连杆重1N．先后用甲、乙两种方式提起同样重的物体（G=500N），如果忽略摩擦力和绳的重力，则下列说法正确的是（　　）A．F1=129N，F2=133N              B．F1=129N，F2=129NC．F1=133N，F2=133N              D．F1=133N，F2=129N11、用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法．    12、请你在如图中画出用滑轮组提升重物的最省力的绕绳方法。   【走进名校】1．如图所示，重600N的人站在重5400N的船上，通过滑轮把船匀速拉向岸边．人拉绳的力为500N，人和船相对静止．不计绳重和滑轮处摩擦，船受到水的阻力为（　　）A．500N        B．1000N        C．2500N         D．3000N 2．如图16所示，物体A、B的重力均为100N，物体A、B与地面的最大摩擦力均为重力的0.1倍，现给A物体一个向左的水平拉力，为了能拉动B物体，则A受到的水平拉力是__________N。3．如图所示，浸在水中的A物体的质量为3kg，B物体的质量为2kg，且整体处于静止状态，弹簧测力计自身重力不计．下列说法正确的是（　　）A．弹簧测力计的示数为19.6NB．物体A浸在水中的体积为500cm3C．物体A排开液体的质量为1kgD．物体B受到的重力和B对绳的拉力是一对平衡力4．如图所示的装置处于静止状态，不计滑轮和绳重，如果物体重力分别是G1和G2，那么G1和G2的关系是（　　）A．G1=G2        B．G1=2G2            C．2G1=G2              D．无法判断5.如图ABCD所示是使用简单机械匀速提升同一物体的四种方式（不计机械自重和摩擦），其中所需动力最小的是（　　）A．   B．    C．   D． 6．如图所示，在大小为50N的拉力F作用下，滑轮组将80N的重物提升了lm，忽略绳重及摩擦阻力．在此过程中（　　）A．绳子自由端下降的距离是2m     B．绳子自由端下降的距离是3mC．动滑轮的重力为20N            D．将物体重力增加到160N，则拉力变为100N 7．如图，物体A重120N，在重力为GB的物体B的作用下在水平桌面上做匀速直线运动，A与桌面之间的摩擦力为f．如果在A上加一个水平向左大小为180N的拉力F，物体B匀速上升，则下列选项正确的是（　　）（不计摩擦、绳重及滑轮重）A．GB=30N      B．GB=90N     C．f=180N     D．f=90N 8.如图，物体A重20N，物体B重5N，物体B恰能匀速下落。就此装置，若要使A向左匀速直线运动，则对A施加水平向左的拉力F大小应为（    ）A、5N   B、15N   C、20N    D、10N 9.如图，吊篮的重力为400N，两个动滑轮总重力为50N，两个定滑轮总重力为40N，人的重力为600N，人在吊篮里拉着绳子不动时人需用力（   ）A.218N        B.220N       C.210N       D.236N   10．如图所示，物体C重100N，在不计摩擦和绳重的情况下，要匀速提起重物时，需加力F为28N，若滑轮的规格都相同，则每个滑轮的重为_________ N。  11.如图所示，人重G1=600N，吊篮重G2=360N，物块m重40N，m与吊篮通过绕过光滑定滑轮的轻绳连接，人拉着系在m下端的轻绳与吊篮一起匀速上升，则人拉绳的力和人对木板的压力分别是（   ）A.500N,100N     B.460N,140N     C.500N,140N     D.460N,100N   12．如图所示，木板和木板上的人通过滑轮组静止于空中，已知滑轮A的质量mA和滑轮B的质量mB均为5kg，木板质量M=10kg，人的质量m=30kg，不计摩擦与空气作用力．各个滑轮两侧的细绳（不计质量）均处于竖直状态，求此时人拉绳的力为多大．（g=10N/kg）        13.体重为510N的人，站在水平地面上对地面的压强为P1，如图所示，用滑轮组拉物体A沿水平方向做匀速运动，此时人对地面的压强为P2，压强变化了2750Pa．已知人一只脚的面积是200cm2，滑轮组的机械效率为80%．（不计绳重和摩擦，地面上的定滑轮与物体A相连的绳子沿水平方向，地面上的定滑轮与动滑轮相连的绳子沿竖直方向，人对绳子的拉力与对地面的压力始终竖直向下且在同一直线上），求：
（1）绳子自由端受到的拉力大小；
（2）物体A与地面的摩擦力大小；
（3）动滑轮受到的重力．
