2019-2020学年九年级上学期贵州省贵州铜仁伟才学校12月月考物理试题（原卷+解析卷）

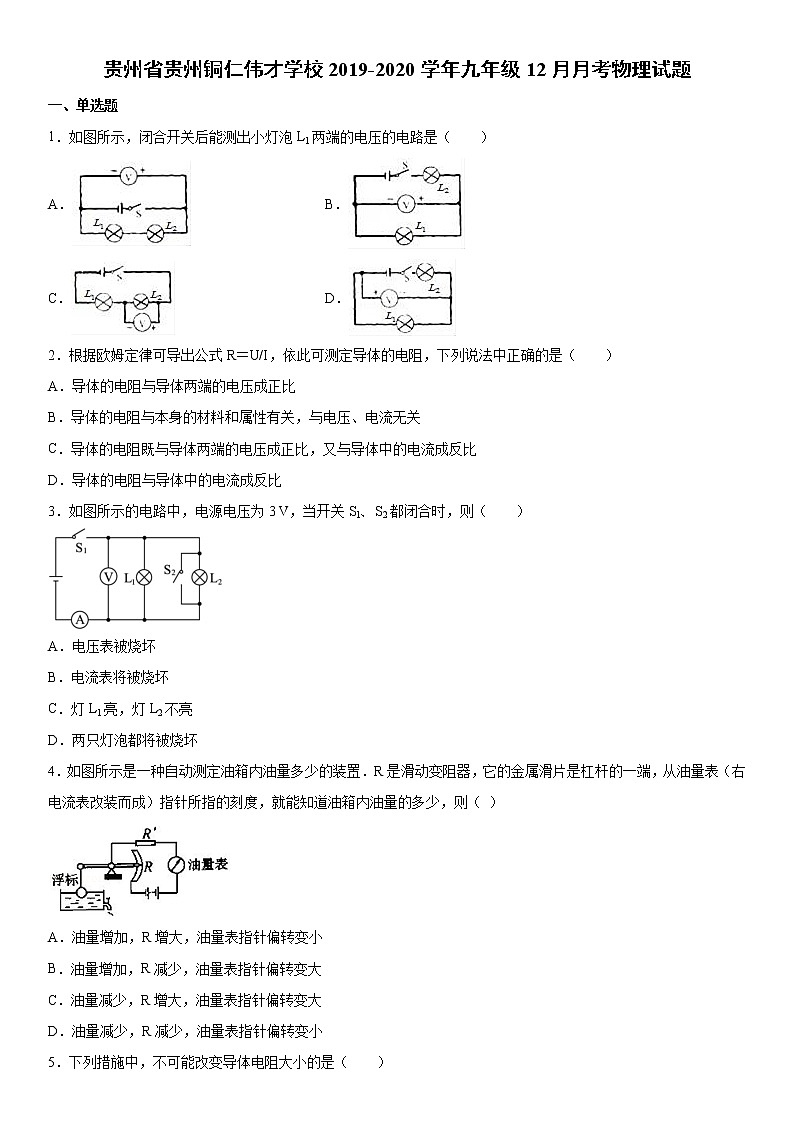

贵州省贵州铜仁伟才学校2019-2020学年九年级12月月考物理试题

一、单选题

1．如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（    ）

A． B．

C． D．

2．根据欧姆定律可导出公式R＝U/I，依此可测定导体的电阻，下列说法中正确的是（    ）

A．导体的电阻与导体两端的电压成正比

B．导体的电阻与本身的材料和属性有关，与电压、电流无关

C．导体的电阻既与导体两端的电压成正比，又与导体中的电流成反比

D．导体的电阻与导体中的电流成反比

3．如图所示的电路中，电源电压为3 V，当开关S1、S2都闭合时，则（    ）

A．电压表被烧坏

B．电流表将被烧坏

C．灯L1亮，灯L2不亮

D．两只灯泡都将被烧坏

4．如图所示是一种自动测定油箱内油量多少的装置．R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（右电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少，则（ ）

A．油量增加，R增大，油量表指针偏转变小

B．油量增加，R减少，油量表指针偏转变大

C．油量减少，R增大，油量表指针偏转变大

D．油量减少，R减少，油量表指针偏转变小

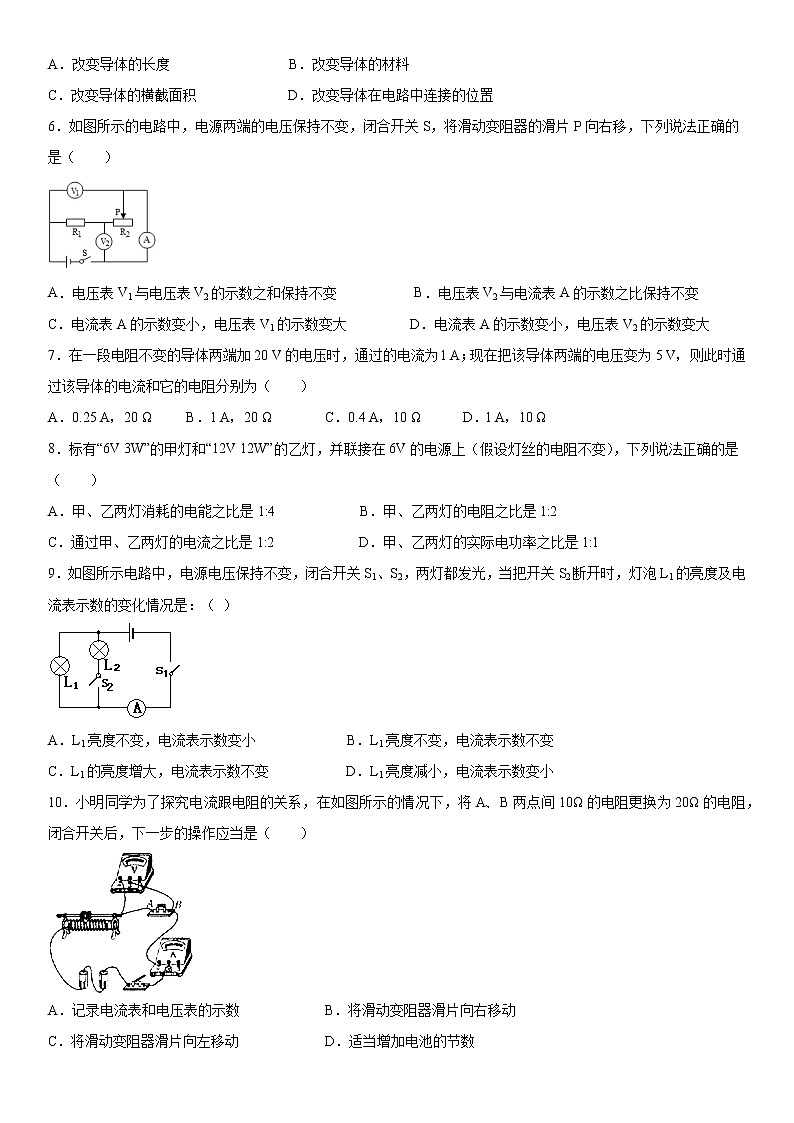

5．下列措施中，不可能改变导体电阻大小的是（　　）

A．改变导体的长度                 B．改变导体的材料

C．改变导体的横截面积             D．改变导体在电路中连接的位置

6．如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是（    ）

A．电压表V1与电压表V2的示数之和保持不变           B．电压表V2与电流表A的示数之比保持不变

C．电流表A的示数变小，电压表V1的示数变大         D．电流表A的示数变小，电压表V2的示数变大

7．在一段电阻不变的导体两端加20 V的电压时，通过的电流为l A；现在把该导体两端的电压变为5 V，则此时通过该导体的电流和它的电阻分别为（    ）

A．0.25 A，20 Ω B．1 A，20 Ω C．0.4 A，10 Ω D．l A，10 Ω

8．标有“6V 3W”的甲灯和“12V 12W”的乙灯，并联接在6V的电源上（假设灯丝的电阻不变），下列说法正确的是（    ）

A．甲、乙两灯消耗的电能之比是1:4            B．甲、乙两灯的电阻之比是1:2

C．通过甲、乙两灯的电流之比是1:2            D．甲、乙两灯的实际电功率之比是1:1

9．如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是：（ ）

A．L1亮度不变，电流表示数变小             B．L1亮度不变，电流表示数不变

C．L1的亮度增大，电流表示数不变           D．L1亮度减小，电流表示数变小

10．小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是（    ）

A．记录电流表和电压表的示数         B．将滑动变阻器滑片向右移动

C．将滑动变阻器滑片向左移动      D．适当增加电池的节数

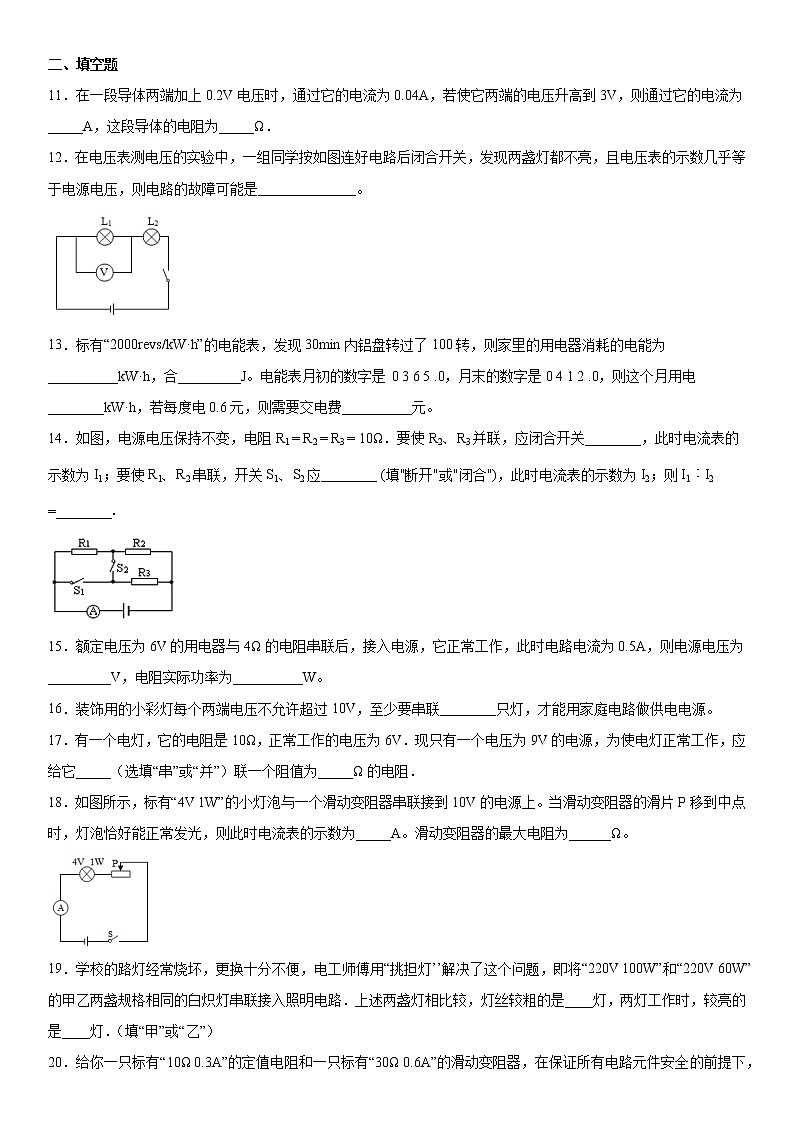

二、填空题

11．在一段导体两端加上0.2V电压时，通过它的电流为0.04A，若使它两端的电压升高到3V，则通过它的电流为_____A，这段导体的电阻为_____Ω．

12．在电压表测电压的实验中，一组同学按如图连好电路后闭合开关，发现两盏灯都不亮，且电压表的示数几乎等于电源电压，则电路的故障可能是______________。

13．标有“2000revs/kW·h”的电能表，发现30min内铝盘转过了100转，则家里的用电器消耗的电能为__________kW·h，合_________J。电能表月初的数字是 0 3 6 5 .0，月末的数字是0 4 1 2 .0，则这个月用电________kW·h，若每度电0.6元，则需要交电费__________元。

14．如图，电源电压保持不变，电阻R1 = R2 = R3 = 10Ω．要使R2、R3并联，应闭合开关________，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应________ (填"断开"或"闭合")，此时电流表的示数为I2；则I1︰I2 =________．

15．额定电压为6V的用电器与4Ω的电阻串联后，接入电源，它正常工作，此时电路电流为0.5A，则电源电压为_________V，电阻实际功率为__________W。

16．装饰用的小彩灯每个两端电压不允许超过10V，至少要串联________只灯，才能用家庭电路做供电电源。

17．有一个电灯，它的电阻是10Ω，正常工作的电压为6V．现只有一个电压为9V的电源，为使电灯正常工作，应给它_____（选填“串”或“并”）联一个阻值为_____Ω的电阻．

18．如图所示，标有“4V 1W”的小灯泡与一个滑动变阻器串联接到10V的电源上。当滑动变阻器的滑片P移到中点时，灯泡恰好能正常发光，则此时电流表的示数为_____A。滑动变阻器的最大电阻为______Ω。

19．学校的路灯经常烧坏，更换十分不便，电工师傅用“挑担灯’’解决了这个问题，即将“220V 100W”和“220V 60W”的甲乙两盏规格相同的白炽灯串联接入照明电路．上述两盏灯相比较，灯丝较粗的是____灯，两灯工作时，较亮的是____灯．（填“甲”或“乙”）

20．给你一只标有“10Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为___A，它们两端允许加的最大电压为___V．

21．如图所示，电压U恒为8 V，R1＝12 Ω。滑动变阻器的滑片P从一端滑到另一端的过程中，电压表的示数从3 V变到6 V，则R2的阻值为________，滑动变阻器的最大阻值为______Ω。

22．在如图所示的电路中，电源电压恒为6V，当开关S2断开，S1 、S3闭合时，电流表示数为0.6A，R1的电阻是________Ω。当开关S2闭合，S1 、S3断开时，电压表的示数为2V，则R2的电功率为______W。

三、实验题

23．在“测定小灯泡电功率”的实验中，灯泡的额定电压为2.5V，灯丝的电阻约为8Ω。

（1）在连接电路时，开关应处于________状态。

（2）请在方框内画出该电路的电路图。

（3）实验时，若发现灯泡不亮，电流表无示数，但电压表有示数，则产生故障的原因可能是____（写出一条即可）。

（4）下表是小王设计的记录表格

（5）实验过程中，调节滑动变阻器，直到灯泡正常发光。小灯泡的额定功率是________W。

（6）请你认真观察表格，指出小王设计的不合理的地方。（至少写两条）

①___________________________。

②____________________________。

24．某同学想测定电阻R的阻值，供选择的器材有：一个电源（电压不变、电压数值未知），一个已知电阻R，电压表（最大量程大于电源电压），单刀双掷开关。该同学设计了如图所示的电路。

（1）要完成该实验，请你写出需要测量的物理量及操作步骤。__________________________

（2）写出用测量的物理量和已知量计算R的表达式：_________________。

四、计算题

25．如图所示电路中，R1=12Ω，当开关S断开时，安培表的读数为0.5A，开关闭合时，安培表的读数为1.5A，求：

（1）电源电压；

（2）R2的阻值。

（3） 开关闭合时，电路消耗的总功率。

26．如图所示电路，，当滑动变阻器的滑片P移到a端时，电流表的示数是0.9A，当滑片P移到变阻器的中点时，电流表的示数为0.4A。求：

（1）电源电压；

（2）滑动变阻器的最大阻值；

（3） 滑动变阻器的最大阻值时， 它消耗的功率是多大？

参考答案

1．B

【解析】

【分析】

根据电压表与被测用电器并联，并且流入电压表的电流必须从正接线柱流入，负接线柱流出对四个选项逐一分析．

【详解】

A、电压表并联在电源两端，测的是电源电压，故A错误；B、电压表符合电压表的正确使用方法，并且与L1并联，故B正确；C、电压表与灯泡L2并联，测的灯泡L2的电压，故C错误；D、电压表与灯L1两联，但是正负接线柱接反了，故D错误．故选B．

2．B

【解析】

【详解】

公式说明，导体电阻的大小等于导体两端的电压与通过导体的电流大小的比值；但电阻是导体本身的一种性质，其大小决定于导体的长度、材料和横截面积，与它两端的电压和通过的电流无关．

故选B．

【点睛】

本题考查欧姆定律及其公式变形的应用，关键知道影响电阻大小的因素是导体的材料、长度、横截面积和温度，与导体两端的电压和通过的电流没有关系．

3．B

【解析】

【详解】

由电路图可知,当开关S1、S2都闭合时，两灯泡和电压表被短路，电流从正极出发，经电流表后，直接回到电源的负极，因用电器短路时，不能工作，所以，两灯泡不亮且不会被烧坏，电压表无示数，故ACD不正确，因电源短路时，电流过大，会烧坏电源和电流表，所以，电流表将被烧坏，故B正确．

【点睛】

由电路图可知，当开关S1、S2都闭合时，两灯泡和电压表被短路，电流从正极出发，经电流表后，直接回到电源的负极；然后根据短路特点得出电路现象．

4．B

【解析】

【详解】

油量增加，滑片向下滑动，R减少，电流变大，油量表为电流表则指针偏转变大，选B

5．D

【解析】

【详解】

电阻跟导体的长度、材料和横截面有关．改变导体在电路中连接的位置不会改变电阻．所以选D．

6．D

【解析】

【详解】

由于电压表的内阻很大，电流表的内阻很小，在分析电路图的时候，可把电压表看成开路，电流表看成短路．由图可知，R1与R2是串联的，电压表V1测电源的电压，电压表V2测R2的电压，电流表测电路中的电流．闭合开关S后，滑动变阻器的滑片P向右移动，R2接入电路的阻值变大，电路中的电流变小，再由串联分压可知，R2两端的电压也变大。

故选D。

7．A

【解析】

【详解】

（1）导体电阻

（2）当导体两端电压为5V时，导体的材料、长度与横截面积不变，因此导体电阻不变，仍为20Ω，

此时通过导体的电流

所以选A

【点睛】

（1）导体电阻由导体的材料、长度、横截面积决定；

（2）已知导体两端的电压与流过导体的电流，由欧姆定律可以求出导体的电阻；

8．D

【解析】

【详解】

B.甲灯电阻

,

乙灯电阻

所以甲、乙两灯的电阻之比是1：1，所以B错误．

D.并连接在6V的电源上，甲灯正常发光，甲灯实际功率为额定功率，为P甲=3W，乙灯实际功率

所以甲、乙两灯的实际电功率之比是1：1，所以D正确．

A.甲灯消耗电能W甲=P甲t，乙灯消耗电能W乙=P乙实t，所以甲、乙两灯消耗的电能之比

,

所以A错误．

C.通过甲灯的电流

，

通过乙灯的电流

,

所以通过甲、乙两灯的电流之比是1：1．所以C错误．

9．A

【解析】

【分析】

首先进行电路分析，得出两种情况下的两灯的连接方式，然后由电阻的变化得出灯亮度的变化及电流表示数的变化．

【详解】

两开关均闭合时，两灯并联电源两端，电压均为电源电压，断开S2后，只有L1接入电路，L1两端电压仍为电源电压故亮度不变．电流表由测两灯泡的电流之和变成只测L1中的电流，故电流减小。

故选A。

【点睛】

动态分析题目，应在认清电路的前提下，分析电路中的变化．

10．B

【解析】

【详解】

（1）将AB两点间10Ω的电阻更换为20Ω的电阻，闭合开关，电路总电阻变大，电流变小（电流表示数减小）AB间的电压增大（电压表的示数增大）；

（2）为保持AB间的电压不变，要移动滑片使AB间的电压减小：当滑动变阻器连入电路的电阻增大时，电路中电流变小，由U=IR可知，AB间的电压减小；

故选B．

11．0.6    5

【解析】

【详解】

由欧姆定律可得：

电阻是导体的属性，电压变化时电阻不变，则两端电压为3V时的电流：

【点睛】

题目中已知电压和电流故由欧姆定律可求得电阻，则可求得两端电压为3V时的电流．电阻是导体本身的一种性质，电压电流发生变化，电阻不变．

12．L1断路

【解析】

【详解】

因为闭合开关后，两盏灯都不亮，说明电路出现断路故障；又因为电压表有示数，且等于电源电压，即电压表测量的是电源电压，说明电压表正负接线柱与电源两极相连，所以故障可能L1断路。

13．0.05    1.8×105    47    28.2

【解析】

【详解】

[1][2]电能表的转盘转100转消耗的电能为：

；

[3]本月消耗的电能：

412kW·h-365kW·h=47kW·h；

[4]本月应缴纳的电费是

0.6元/kW·h×47kW·h=28.2元。

14．S1、S2    断开    4：1

【解析】

【详解】

根据电路图，要使R2、R3并联，R2、R3应分别于电源构成通路，且R1被短路，故开关S1、S2 都闭合才能实现．此时电流表测并联电路干路上的电流，

I1=U/R总=U/5 ；

要使R1、 R2串联，电流路径只有一条，开关S1、S2应断开．此时电流表测串联电路的电流，

I2=U/R总=U/20 ；

则

I1∶I2=U/5∶U/20=4∶1。

15．8    1

【解析】

【详解】

[1]由 得，用电器的电阻：

，

因串联电路总电阻等于各分电阻之和，所以，电路中总电阻：

R总=R+R′=12Ω+4Ω=16Ω，

由欧姆定律得，电源电压：

U=IR总=0.5A×16Ω=8V；

[2]电阻实际功率为：

PR=I2R′=（0.5A）2×4Ω=1W。

16．22

【解析】

【详解】

家庭电路中的电压是220V，小灯泡两端最大电压为10V，由串联电路的电压特点知，每个灯上的电压之和等于总电压，故需要串联灯泡的个数为

=22个。

17．串    5

【解析】

【详解】

要使电灯正常工作，需要给电灯串联一个电阻R分压，因串联电路中总电压等于各分电压之和，所以，串联电阻R两端的电压：UR=U-UL=9V-6V=3V，因串联电路中各处的电流相等，所以，电路中的电流：，则串联电阻的阻值：．故答案为串；5．

18．0.25    48

【解析】

【详解】

[1]由P=UI得灯泡正常发光时的电流

，

因灯泡正常发光，故此时电流表的示数应为0.25A；
[2]由欧姆定律可得：电路中的总电阻

，

灯泡的电阻

，

则滑动变阻器的一半阻值为：

40Ω-16Ω=24Ω，

故滑动变阻器的最大阻值为：

2×24Ω=48Ω。

19．甲    乙

【解析】

【详解】

两灯额定电压相同，则由功率公式P=可判出两灯的电阻大小关系，由影响电阻大小的因素可知灯丝的粗细程度；因两灯串联，则可知电流相等，则由P=I2R可知功率大小，则可知哪一盏灯要亮．

由P=得：

灯丝电阻R=则可知额定功率越大的灯泡，电阻越小；

即甲灯电阻要小，因灯丝长度差不多，由影响电阻大小的因素可得，甲灯的灯丝要比乙灯的粗；

两灯串联时，通过两灯的电流相等，则由P=I2R可得，乙灯的实际功率要大，故乙灯要亮．

【点睛】

解决此类题目的关键是知道串联电路的特点，能用功率公式分析灯泡的功率变化

20．0.3    12

【解析】

【详解】

在串联电路中电路处处相等，所以若串联接入电路，则电路中允许通过的最大电流与额定电流较小的电阻的电流相等为0.3A，此时的总电阻为40Ω ，所以它们两端允许加的最大电压为12V．

21．4    16

【解析】

【详解】

当滑片在最左端时,电路电流I1＝＝0.5A,电阻R2两端的电压U2＝U−U1＝8V−6V＝2V,电阻R2＝＝4Ω，当滑片在最右端时,电路电流I＝＝0.25A,电阻R2两端的电压U′2＝IR2＝0.25A×4Ω＝1V,所以滑动变阻器两端的电压为U3＝U−U′1−U′2＝8V−3V−1V＝4V，滑动变阻器的最大阻值R3＝＝16Ω.

【点睛】

（1）当滑片在最左端时，R1与R2串联，电压表测量电阻R1两端的电压，根据串联电路电压的规律求出电阻R2两端的电压，根据公式I＝求出电路的电流，进一步求出电阻R2的阻值．（2）当滑片在最右端时，R1与R2与滑动变阻器R3串联，电压表测量电阻R1两端的电压，已知电压表的示数可求电路电流，根据串联电路电压的规律进一步求出电阻R2两端的电压和滑动变阻器两端的电压，最后根据公式R＝求出滑动变阻器的最大阻值．

22．10    0.8

【解析】

【详解】

[1]当开关S2断开，S1、S3闭合时，R1和R2并联，电流表测R1电流，R1的电阻为：

；

[2]当开关S2闭合，S1、S3断开时，R1和R2串联，电压表测R1电压，此时电路中的电流：

，

R2两端的电压：

U2=U-U1=6V-2V=4V，

R2的电功率：

P2=U2I′=4V×0.2A=0.8W。

23．断开        小灯泡断路    0.425    见解析    见解析

【解析】

【详解】

(1)[1]连接电路的过程中，为保护电路，开关必须先断开；
(2)[2]将电流表、开关、滑动变阻器和小灯泡串联连接，电压表测量灯泡两端的电压，电路如图：

(3)[3]电流表没有示数，说明电路为断路，电压表有示数，说明电压表与电源的两端相连，所以故障为与电压表并联的小灯泡断路；
(5)[4]灯泡正常发光时的电压即额定电压2.5V，由表格数据知当电压为2.5V时，电流为0.17A，小灯泡的额定功率为：

P=UI=2.5V×0.17A=0.425W；

(6)[5]灯在额定电压下的功率为额定功率，不同电压下的功率不同，取不同电压下灯的平均功率没有意义，是错误的；
[6]表格的表头需要由文字、字母和单位，而此表格的表头没有物理量的字母和单位。

24．见解析

【解析】

【详解】

(1)[1]需要测量的物理量有R0两端电压U0，电源的电压U，实验步骤：
①S与1连接，电压表测量R0两端电压，电路中只有R0，电压表示数即为电源电压U；
②S与2连接，R0与Rx串联，电压表测量R0两端电压，电压表示数即为R0两端电压U0。
(2)[2]S与2连接，R0与Rx串联，电路中的电流，电路中总电阻

，

待测电阻

。

25．（1）6V；（2）6Ω；（3）9W。

【解析】

【详解】

(1)当开关S断开时，电路为R1的简单电路，电流表测电路中的电流，由欧姆定律可得，电源的电压：

U=I1R1=0.5A×12Ω=6V；

(2)开关S闭合时，两电阻并联，电流表测干路电流，因为并联电路中干路电流等于各支路电流之和，所以通过R2的电流：

I2=I-I1=1.5A-0.5A=1A，

由并联电路中各支路两端的电压相等和欧姆定律可得，R2的阻值：

；

(3)开关S闭合时，两电阻并联，电流表测干路电流，电路消耗的总功率：

P=UI=6V×1.5A=9W。

答：(1)电源电压为6V；
(2)R2的阻值为6Ω；
(3)开关闭合时，电路消耗的总功率为9W。

26．(1) 36V；(2) 100Ω；(3) 6.6W。

【解析】

【详解】

(1)当滑片P移到a端时，只有R0连入电路I=0.9A，电源电压为：

U=IaR0=0.9A×40Ω=36V；

(2)当滑片P移到变阻器的中点时，

，

此时I中=0.4A，由得：

，

根据串联电路中总电阻等于各电阻之和得：

R′=R总-R0=90Ω-40Ω=50Ω，

因此可得

R=2R′=2×50Ω=100Ω；

(3)当滑片P在最右端时，变阻器R与电阻R0串联，则总电阻

，

电流

，

则滑动变阻器的功率

。

答：(1)电源电压是36V；
(2)滑动变阻器的最大阻值是100Ω；
(3)滑动变阻器的最大阻值时， 它消耗的功率是6.6W。
