2019-2020学年九年级上学期湖北省襄阳阳光学校期中考试物理试题（原卷+解析卷）

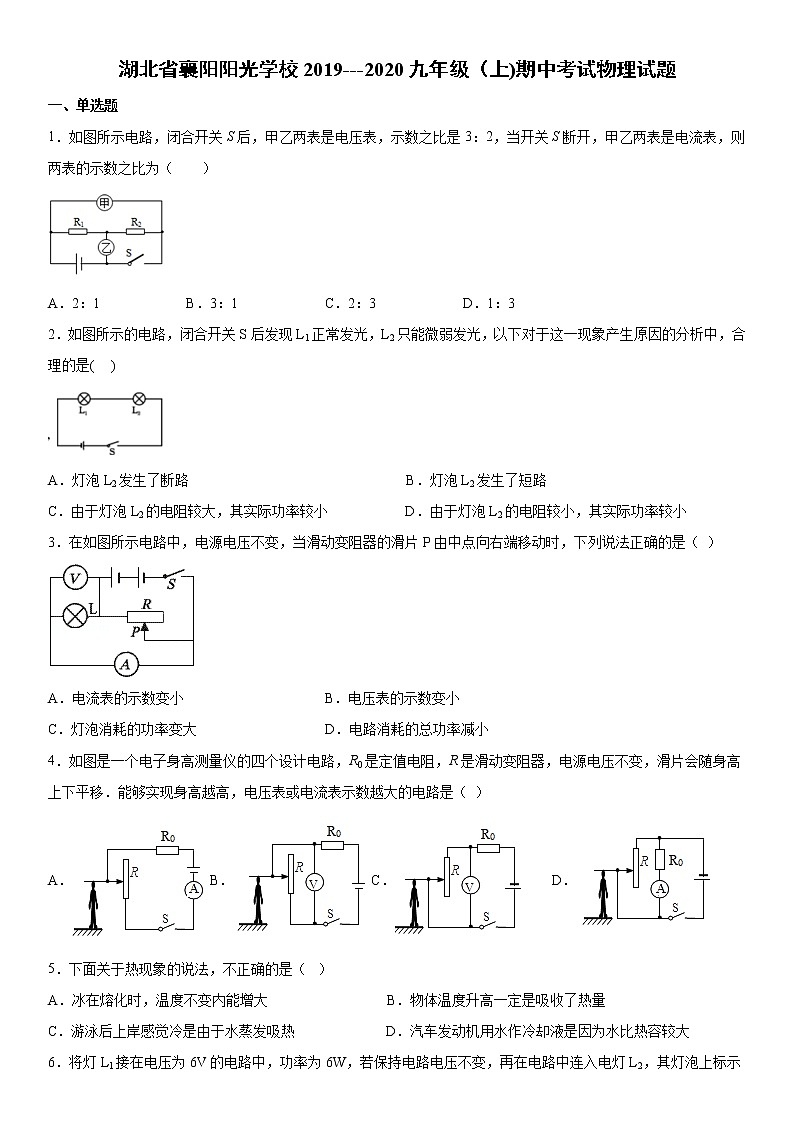

湖北省襄阳阳光学校2019---2020九年级（上)期中考试物理试题

一、单选题

1．如图所示电路，闭合开关S后，甲乙两表是电压表，示数之比是3：2，当开关S断开，甲乙两表是电流表，则两表的示数之比为（    ）

A．2：1 B．3：1 C．2：3 D．1：3

2．如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是(   )

A．灯泡L2发生了断路                               B．灯泡L2发生了短路

C．由于灯泡L2的电阻较大，其实际功率较小           D．由于灯泡L2的电阻较小，其实际功率较小

3．在如图所示电路中，电源电压不变，当滑动变阻器的滑片P由中点向右端移动时，下列说法正确的是（ ）

A．电流表的示数变小 B．电压表的示数变小

C．灯泡消耗的功率变大 D．电路消耗的总功率减小

4．如图是一个电子身高测量仪的四个设计电路，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（ ）

A．B．C． D．

5．下面关于热现象的说法，不正确的是（  ）

A．冰在熔化时，温度不变内能增大                 B．物体温度升高一定是吸收了热量

C．游泳后上岸感觉冷是由于水蒸发吸热             D．汽车发动机用水作冷却液是因为水比热容较大

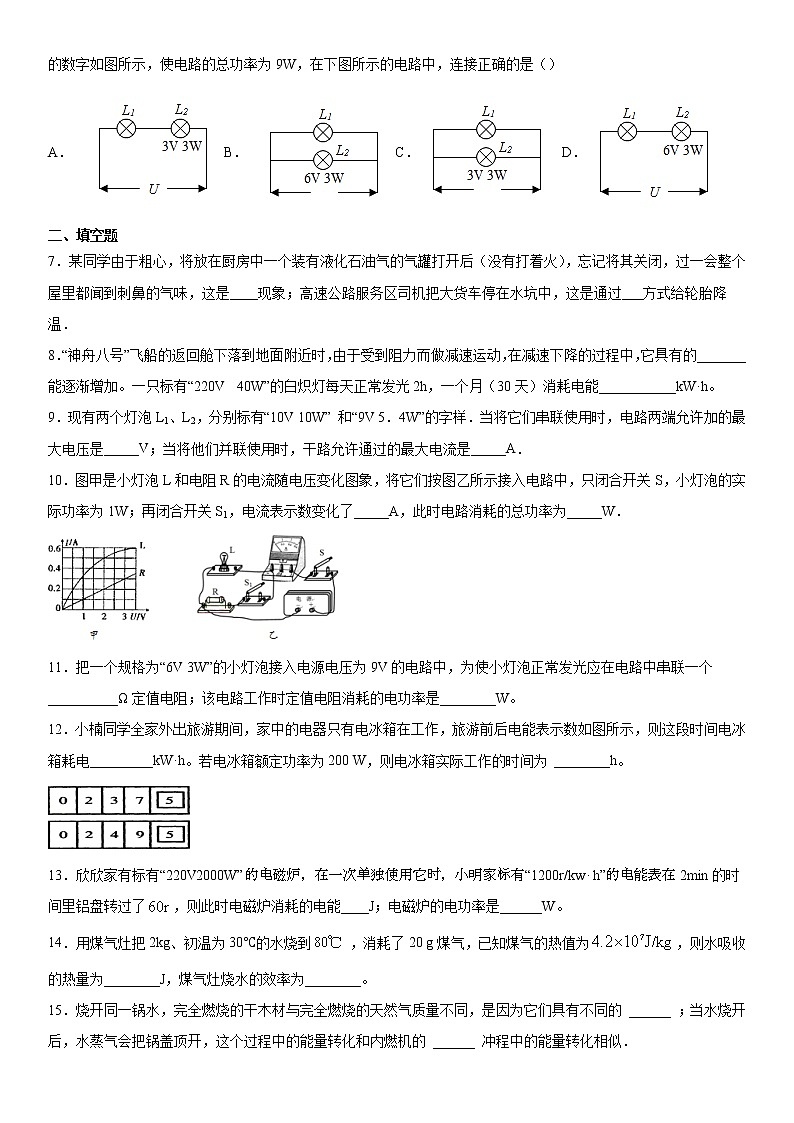

6．将灯L1接在电压为6V的电路中，功率为6W，若保持电路电压不变，再在电路中连入电灯L2，其灯泡上标示的数字如图所示，使电路的总功率为9W，在下图所示的电路中，连接正确的是（）

A．B．C． D．

二、填空题

7．某同学由于粗心，将放在厨房中一个装有液化石油气的气罐打开后（没有打着火），忘记将其关闭，过一会整个屋里都闻到刺鼻的气味，这是____现象；高速公路服务区司机把大货车停在水坑中，这是通过___方式给轮胎降温．

8．“神舟八号”飞船的返回舱下落到地面附近时，由于受到阻力而做减速运动，在减速下降的过程中，它具有的_______ 能逐渐增加。一只标有“220V  40W”的白炽灯每天正常发光2h，一个月（30天）消耗电能___________kW·h。

9．现有两个灯泡L1、L2，分别标有“10V 10W” 和“9V 5．4W”的字样．当将它们串联使用时，电路两端允许加的最大电压是_____V；当将他们并联使用时，干路允许通过的最大电流是_____A．

10．图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了_____A，此时电路消耗的总功率为_____W．

11．把一个规格为“6V 3W”的小灯泡接入电源电压为9V的电路中，为使小灯泡正常发光应在电路中串联一个__________Ω定值电阻；该电路工作时定值电阻消耗的电功率是________W。

12．小楠同学全家外出旅游期间，家中的电器只有电冰箱在工作，旅游前后电能表示数如图所示，则这段时间电冰箱耗电_________kW·h。若电冰箱额定功率为200 W，则电冰箱实际工作的时间为 ________h。

13．欣欣家有标有“220V2000W”的电磁炉，在一次单独使用它时，小明家标有“1200r/kw· h”的电能表在2min的时间里铝盘转过了，则此时电磁炉消耗的电能____J；电磁炉的电功率是______W。

14．用煤气灶把2kg、初温为30℃的水烧到 ，消耗了20 g煤气，已知煤气的热值为，则水吸收的热量为________J，煤气灶烧水的效率为________。

15．烧开同一锅水，完全燃烧的干木材与完全燃烧的天然气质量不同，是因为它们具有不同的 ______ ；当水烧开后，水蒸气会把锅盖顶开，这个过程中的能量转化和内燃机的 ______ 冲程中的能量转化相似．

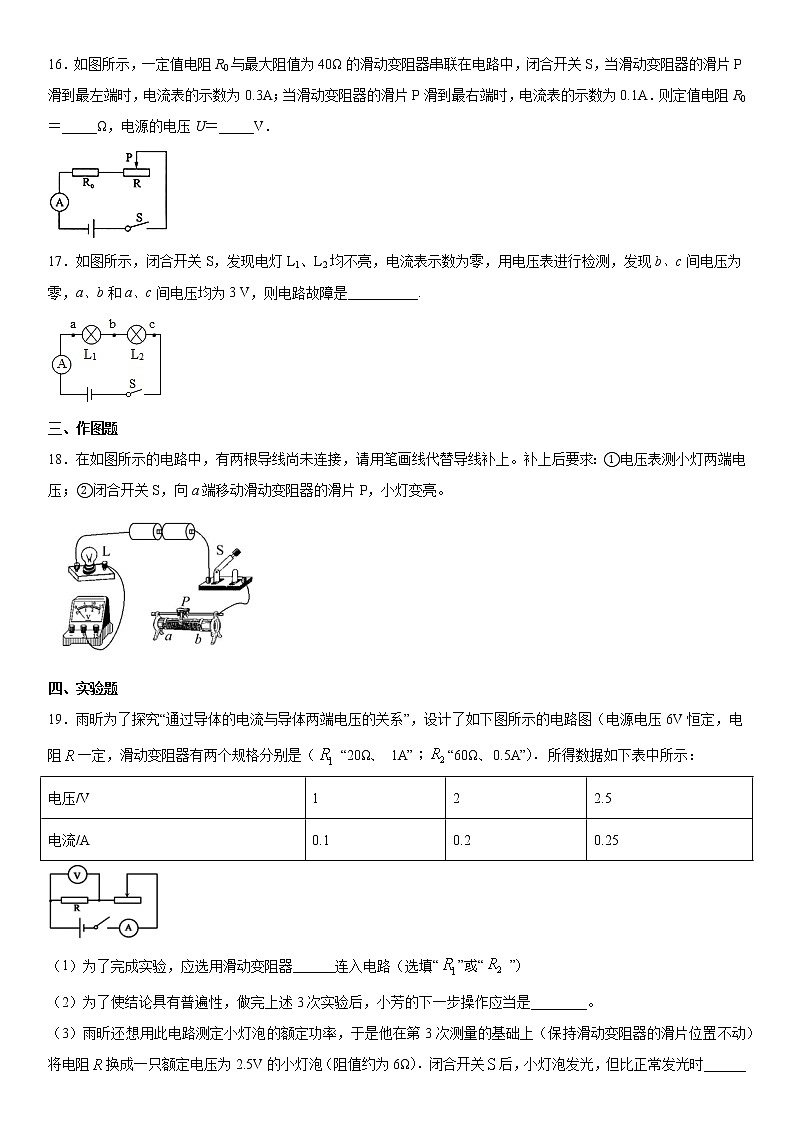

16．如图所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1A．则定值电阻R0＝_____Ω，电源的电压U＝_____V．

17．如图所示，闭合开关S，发现电灯L1、L2均不亮，电流表示数为零，用电压表进行检测，发现b、c间电压为零，a、b和a、c间电压均为3 V，则电路故障是__________.

三、作图题

18．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①电压表测小灯两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮。

四、实验题

19．雨昕为了探究“通过导体的电流与导体两端电压的关系”，设计了如下图所示的电路图（电源电压6V恒定，电阻一定，滑动变阻器有两个规格分别是（ “20Ω、 1A”；“60Ω、0.5A”）．所得数据如下表中所示：

（1）为了完成实验，应选用滑动变阻器______连入电路（选填“”或“ ”）

（2）为了使结论具有普遍性，做完上述3次实验后，小芳的下一步操作应当是________。

（3）雨昕还想用此电路测定小灯泡的额定功率，于是他在第3次测量的基础上（保持滑动变阻器的滑片位置不动）将电阻换成一只额定电压为2.5V的小灯泡（阻值约为6Ω）．闭合开关后，小灯泡发光，但比正常发光时______（选填“亮”或“暗”），接着他应向 ______（选填“左”或“右”）移动滑片，才能使小灯泡正常发。

20．图是安南同学所做的“探究电流与电阻的关系”实验。其中，电源电压为6V，滑动变阻器的上标有为“30Ω 1A”字样，三个定值电阻阻值分别为5Ω、10Ω、20Ω。

（1）图乙所示的电路缺少一根导线，请按图甲所示的电路图在图乙中画出正确连线．

（2）实验时，先将的电阻接入电路，闭合开关，移到滑动变阻器的滑片到适当的位置，读出对应的电流（见下表）；

（3）断开开关，将5Ω电阻换为10Ω，闭合开关，应向______（选填“左”或“右”）滑动变阻器的滑片使电压表的示数为_____，此时电流表表盘如丙图所示，电流表的示数是_______A；

换上20Ω电阻后，闭合开关，但无论怎样移动变阻器的滑片，都不能达到实验目的，检查发现电路无故障，如何才能完成本步实验？小宇经过一番思考后，利用现有的器材及元件改进了电路，测出了对应的电流（见下表）。他的做法是_____________。分析表中及你读出的数据得到的结论是______ 。

21．一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A。小明想测定这个小灯泡的额定功率，实验室中有如下器材：电流表、电压表、开关各一个，三个规格分别为“10Ω lA”、“”和“1kΩ 1A”的滑动变阻器，导线若干，电源(电压为)。

（1）小明设计了如图所示电路图，通过分析你认为小明应选用规格为_______的滑动变阻器。

（2）图中已连接了部分电路。请你根据图所示电路图。用笔画线代替导线，将电路连接完整。

（3）小明正确选择了滑动变阻器，将图的电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于12V。具体原因是_______。

（4）小明排除故障后，继续实验。当电压表的示数为6V时，电流表的示数如图所示，则小灯泡的额定功率是________W。

（5）不改变上面连好的电路，有同学认为该实验可以用来研究导体中的电流与电压的关系。”你认为这种说法__________(选填“正确”或“错误”)，理由是：_______________。

五、计算题

22．如图所示，电源电压保持不变，电流表使用0～0.6A的量程，电压表使用0～3V的量程，定值电阻R1=5Ω，灯泡电阻R2=8Ω，滑动变阻器的最大阻值R3=20Ω．

（1）开关S1断开，S2闭合，电流表示数为0.25A，电压表示数为2.5V，求电源的电压和滑动变阻器接入电路的电阻值；

（2）将开关S1闭合，S2断开，移动滑动变阻器的滑片，为了保证电流表和电压表不超过其量程，滑动变阻器接入电路的电阻值只能在什么范围内变化？

23．如图，电源电压恒定不变，R1＝30 Ω，滑动变阻器的最大阻值为20 Ω，灯泡额定电压为3 V(忽略灯泡电阻的变化)，电压表量程为0～3 V．当S、S1、S2都闭合，滑动变阻器滑片移到最右端时，电流表示数为0.5 A；当闭合S，断开S1、S2，滑片P位于中点时，小灯泡恰好正常发光．求：

(1)电源电压；

(2)小灯泡的额定功率；

(3)S闭合，S1、S2都断开时，电路消耗总功率的最大值．

参考答案

1．D

【解析】

【分析】

当开关S闭合，甲、乙两表是电压表时，两个电阻串联，电压表甲测量电源电压，电压表乙测量R2两端的电压，根据串联电路电压的规律和欧姆定律得到两个电阻的阻值之比；若甲、乙均为电流表时，断开开关S，两个电阻并联，电流表甲测量通过R2的电流，电流表乙测量R1和R2总电流；根据并联电路电压的规律和欧姆定律得到通过两个电阻的电流之比，根据并联电路电流的规律得到两个电流表的示数之比。

【详解】

当开关S闭合，甲、乙两表是电压表时，两个电阻串联，电压表甲测量电源电压，电压表乙测量R2两端的电压，串联电路中各处的电流相等，两个电阻之比，若甲、乙均为电流表时，断开开关S，两个电阻并联，电流表甲测量通过R2的电流，电流表乙测量R1和R2总电流，并联电路各个支路的电压相等，通过两个电阻的电流之比，两个电流表的示数之比。

故选D。

2．D

【解析】

【分析】

【详解】

A．灯泡发生了断路时，电路中无电流，两灯泡均不发光，故A不符合题意；

B．灯泡发生短路时，没有电流通过，则不能发光，故B不符合题意；

CD．串联电路中各处的电流相等，所以，图中通过两灯泡的电流相等；灯泡的亮暗取决于实际功率大小，且灯泡 较亮，灯泡只能微弱发光，所以，灯泡的实际功率大于的实际功率，由可知，灯泡的电阻大于灯泡的，故C不符合题意，D符合题意。

3．D

【解析】

【分析】

闭合开关S后，滑动变阻器R与灯泡L并联，电流表测通过灯泡的电流，电压表测电源电压；

【详解】

AC．因为并联电路中各支路独立工作、互不影响，所以移动滑片时，通过灯泡L的电流不变，实际功率不变，即电流表的读数不变、亮暗不变，故AC不正确；

B．因为电源的电压保持不变，所有移动滑片时，电压表V的读数不变，故B不正确；

D．当滑动变阻器的滑片P由中点向右端移动时，接入电路中的电阻变大，由I=可知，该支路的电流变小，又因为并联电路中干路电流等于各支路电流之和，所有干路电流变小，由P=UI可知，电路消耗的功率减小，故D正确；

故选D。

【点睛】

本题考查了滑动变阻器的变阻原理、欧姆定律、串联电路的电压关系，分析电路图确定两电阻的连接方式和电压表、电流表的测量对象是本题关键．

4．B

【解析】

【详解】

A．两电阻串联，电流表测量电路中的电流，身高越高R接入电路的电阻变大，电路中的总电阻变大，根据欧姆定律可知电路中的电流变小，即电流表示数变小，故A不符合题意；

B．两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变大，根据串联电路分压的特点可知，滑动变阻器分得的电压变大，即电压表的示数变大，故B符合题意；

C．两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变小，电路中的总电阻变小，根据串联电路分压的特点可知，滑动变阻器分得的电压变小，即电压表的示数变小，故C不符合题意；

D．两电阻并联，电流表测量定值电阻所在支路电流，由于并联电路中各支路互不影响，因此通过定值电阻的电流不变，与身高无关，故D不符合题意．

5．B

【解析】

【详解】

A．冰在熔化时，需要吸收热量，温度不变，内能增大，故A正确，不符合题意；

B．物体温度升高，可能吸收了热量，也可能是对物体做了功，故B错误，符合题意；

C．上岸后，身上的水蒸发吸热，所以感觉冷，故C正确，不符合题意；

D．水的比热容大，吸热能力强，汽车发动机用水作冷却液就利用了这点，故D正确，不符合题意。

6．B

【解析】

【详解】

电源电压不变，要使电路的总功率变大，则要使电路中的电流增大，所以将第二只灯泡串联接入电路的做法是错误的，选项A和D错误．

应该将另一只灯泡并联接入电路，另一只灯泡的电功率应该为3W，且额定电压应与电源电压相同．所以正确的选择是B．

7．扩散    热传递

【解析】

【详解】

[1]液化石油气的气罐打开后，整个房间都可闻到它的气味，这是石油气分子不停地做无规则的运动，运动到空气中被人们闻到，这种现象叫扩散现象；

[2]高速公路服务区司机把大货车停在水坑中，这是通过热传递方式给轮胎降温．

8．内；    2.4

【解析】

【详解】

(1)飞船下降过程中，与空气摩擦，空气对飞船做功，飞船内能增加；

(2)白炽灯额定功率：

一个月总共发光时间：

每天正常发光2h，持续一个月消耗电能：

9．15V    1.5A

【解析】

【详解】

灯泡L1 的额定电流：

I1 =P1/U1=10W/10V=1A，

灯泡L2的额定电流：

I2=P2/U2=5.4W/9V=0.6A，

当把它们串联起来时，电路中的电流只能取0.6A，灯泡L1的:

R1 =U1/I1=10V/1A=10Ω，

灯泡L2的电阻:

R2=U2/I2=9V0．6A=15Ω，

串联的总电阻：

R=R1 +R2=10Ω+15Ω=25Ω，

则串联电路的总电压：

U=I2R=0．6A×25Ω=15V；

当把它们并联起来时，电路中的电源电压只能取灯泡L2的额定电压9V；

R1中的电流：

I1′=U2/R1=9V/10Ω=0.9A，

R2 中的电流：

I2′=U2/R2=9V/15Ω=0.6A，

则并联电路的总电流：

I=I1′+I2′=0.9A+0.6A=1.5A。

10．0.2；    1.4

【解析】

【详解】

由于只闭合开关S时，小灯泡的实际功率为1W，由甲中的图像可知，L对应的曲线即为灯泡的电压随电流的变化图像，发现当电压为2V时，灯泡中的电流为0.5A，此时灯泡的电功率才正好是1W，由此可以判断出，电源电压是2V，当再闭合开关S1时，电阻R的两端电压也是2V，再由图像甲可知，电阻R中通过的电流为0.2A，而灯泡中通过的电流仍不变，故电流表示数变化了0.2A；

此时电阻R的电功率为P1＝2V×0.2A＝0.4W，灯泡的电功率为P2＝2V××0.5A＝1W；电路消耗的总功率为P＝P1+P2＝0.4W+1W＝1.4W．

11．6；    1.5

【解析】

【详解】

[1]灯泡正常发光时通过灯泡的电流：

串联电阻应当分担的电压为：

串联电流相等，所以串联电阻的阻值：

[2] 该电路工作时定值电阻消耗的电功率：

12．12；    60。

【解析】

【详解】

[1] 旅游前后电冰箱耗电：

[2] 电冰箱实际工作的时间：

13．；    1500。

【解析】

【详解】

[1] 2min的时间里电磁炉消耗的电能：

[2]电磁炉的电功率是：

14．；

【解析】

【详解】

[1] 水吸收的热量：

[2]煤气放出的热量：

煤气灶烧水的效率：

15．  热值  做功

【解析】由于干木材和天然气的热值不同，质量相同时，完全燃烧放的热量多少是不同的；水蒸气顶开锅盖时是内能转化为机械能，与内燃机的做功冲程是相似的。

16．20    6

【解析】

【详解】

设电源电压为U，当滑动变阻器的滑片P滑到最左端时，对整个电路运用欧姆定律,有：

----①；

当滑动变阻器的滑片P滑到最右端时，对整个电路运用欧姆定律，有：

---②

联系①②解得：

，U=6V

17．灯泡 断路。

【解析】

【详解】

电灯L1、L2均不亮，电流表示数为零，说明电路中没有电流，是断路。用电压表进行检测，发现b、c间电压为零，说明b到正极，c到负极这两端电路中有断路的地方，a、b间电压为，表明电压表正、负接线柱和电源两极连接是通路，所以是灯泡 断路。

18．

【解析】

【详解】

要求电压表测小灯两端电压，那么电压表应该并联在小灯L两端，电压表负接线柱接小灯L的左端；要求闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮，即电路中的电流变大，那么电路中的总电阻应该变小，即滑动变阻器接入电路中的阻值变小，那么滑动变阻器a端应该接小灯L的右端；如下图所示；

19．；    更换阻值不同的电阻，再做实验；    暗；    左

【解析】

【详解】

(1) [1]根据表中数据可知,电路中的电流0.1A时，定值电阻两端电压为1V，则滑动变阻器两端的电压为

；

滑动变阻器的阻值为

；

故应选用滑动变阻器；

(2)[2] 为了使结论具有普遍性，做完上述3次实验后，小芳的下一步操作应当是：更换阻值不同的电阻，再做实验；

(3)[3]定值电阻阻值

，

大于灯泡阻值，用灯泡替换电阻后，阻值变小，灯泡分压变小，小于2.5V，即小于灯泡额定电压，故灯泡实际功率小于其额定功率，灯泡亮度比正常发光时暗；

[4]由电路图可知，应向左移动滑片，才能使小灯泡正常发光。

20．；    右；    ；    ；    串联一个阻值为的电阻；    电压一定时，电流与电阻成反比。

【解析】

【详解】

(1)[1] 探究电流与电阻的关系的实验中，电压表应该测量定值电阻两端电压，所以连线应如图所示：

；

(3)[2][3] 探究电流与电阻的关系的实验中，应保持定值电阻两端电压不变，当电阻由5Ω电阻换为10Ω时，定值电阻阻值变大，应该使滑动变阻器的阻值也变大，这样才能使定值电阻两端电压回到原来的数值，由图可知，连接滑动变阻器左下边接线柱，所以应向右调滑片，使电压表的示数保持时的电压，由表中第一组数据知，时电流为，所以电压表示数应为：

；

[4]电阻时，由图丙可知电流表示数为；

[5] 若电阻为，电路中的电流：

；

此时滑动变阻器两端的电压为：

；

则滑动变阻器的阻值应为：

；

由于滑动变阻器的最大阻值太小，把滑动变阻器阻值全部接入电路时，滑动变阻器分得的电压还是较小，不能使电阻两端达到要求的值；已知滑动变阻器的最大阻值为，则可在电路中串联阻值为

的电阻进行分压。所以他的做法是在电路中，串联一个阻值为的电阻；

[6] 由表格中数据知，电流和电阻的乘积为定值，可得电压一定时，电流与电阻成反比。

21．；    ；    滑动变阻器同时接到下面两个接线柱上；    ；    错误；    灯丝电阻随温度升高而增大。

【解析】

【详解】

(1)[1] 小灯泡正常发光时，滑动变阻器两端的电压：

；

此时滑动变阻器接入电路的电阻：

；

大于，电路电流是，因此应选规格为“”的滑动变阻器；

(2)[2]由电路图可知，电压表测小灯泡两端电压，灯泡与滑动变阻器串联，故实物图应如图所示：

；

(3)[3] 灯泡发光较暗，电流表有示数说明电流太小，滑动变阻器的阻值太大，任意移动滑动变阻器的滑片，电压表示数不变说明滑动变阻器同时接到下面两个接线柱上(滑动变阻器接成了定值电阻)；

(4)[4] 电流表使用的量程是0∼0.6A，分度值为0.02A，由图可知电流表的示数是0.32A。灯泡的额定功率：

；

(5)[5][6]这个说法是错误的。在研究导体中的电流与电压关系的实验中，应保持定值电阻阻值不变，移动滑动变阻器滑片，改变通过定值电阻的电流和定值电阻两端电压。而本实验中灯丝电阻随温度的升高而增大，阻值是变化的。因此不能研究电流与电压关系。

22．（1）4.5V，10Ω．

（2）2.5Ω～10Ω．

【解析】

【分析】

【详解】

（1）开关S1断开，S2闭合，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，电流表测串联电路中的电流．滑动变阻器接入电路的阻值：

，

灯泡两端的电压：

，

电源电压：

。

（2）将开关S1闭合，S2断开，滑动变阻器与定值电阻串联，电压表测滑动变阻器两端的电压，电流表测串联电路中的电流．当电路中的电流为0.6A时，定值电阻两端的电压：

，

滑动变阻器两端的电压：

，

它接入电路的阻值：

。

当电压表的示数为3V时，定值电阻两端的电压：

，

电路中的电流：

，

滑动变阻器接入电路的阻值：

。

滑动变阻器接入电路中的阻值变化范围是2.5Ω～10Ω。

23．(1) 6 V；(2) 0.9 W； (3) 1.8 W。

【解析】

【分析】

【详解】

（1）S、S1、S2都闭合，滑动变阻器滑片移到最右端时，R1与R2并联，滑动变阻器的阻值为20Ω，电流表示数为0.5A；

R1与R2的总电阻：

电源电压：

U=IR总=0.5A×12Ω=6V．

（2）闭合S，断开S1、S2，灯泡L与R2串联接入电路，等效电路如下图，

小灯泡正常发光灯泡两端的电压为3V，此时R2两端电压：

U2=U﹣UL=6V﹣3V=3V，

滑片p位于中点时，接入电路的阻值R′=10Ω，电路中的电流：

；

灯泡的额定功率：

PL=ULIL=3V×0.3A=0.9W．

（3）小灯泡的电阻：

，

S闭合，S1、S2都断开时，灯泡L与R2串联接入电路，电压表测灯泡两端电压，若当滑动变阻器接入的阻值为0时，则电压表示数为U=6V，由于电压表量程为0～3V，所以电压表示数应不大于3V，则电路中的最大电流：

，

∴电路消耗的总功率的最大值：

P总=UI’=6V×0.3A=1.8W。

答：（1）电源电压为6V；

（2）小灯泡的额定功率为0.9W；

（3）S闭合，S1、S2都断开时，电路消耗总功率的最大值为1.8W。
