2019-2020学年九年级上学期河北省石家庄石门实验学校期中考试物理试题（原卷+解析卷）

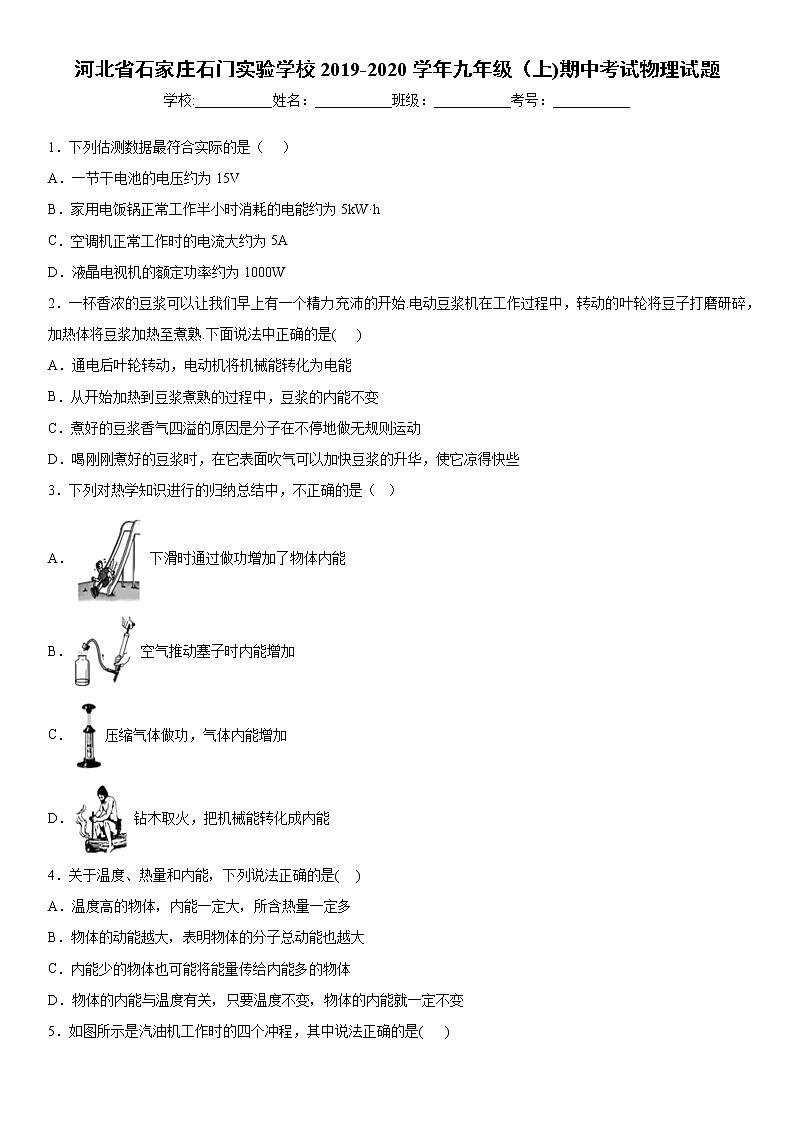

河北省石家庄石门实验学校2019-2020学年九年级（上)期中考试物理试题

学校:___________姓名：___________班级：___________考号：___________

1．下列估测数据最符合实际的是（   ）

A．一节干电池的电压约为15V

B．家用电饭锅正常工作半小时消耗的电能约为5kW·h

C．空调机正常工作时的电流大约为5A

D．液晶电视机的额定功率约为1000W

2．一杯香浓的豆浆可以让我们早上有一个精力充沛的开始.电动豆浆机在工作过程中，转动的叶轮将豆子打磨研碎，加热体将豆浆加热至煮熟.下面说法中正确的是(   )

A．通电后叶轮转动，电动机将机械能转化为电能

B．从开始加热到豆浆煮熟的过程中，豆浆的内能不变

C．煮好的豆浆香气四溢的原因是分子在不停地做无规则运动

D．喝刚刚煮好的豆浆时，在它表面吹气可以加快豆浆的升华，使它凉得快些

3．下列对热学知识进行的归纳总结中，不正确的是（  ）

A．下滑时通过做功增加了物体内能

B．空气推动塞子时内能增加

C．压缩气体做功，气体内能增加

D．钻木取火，把机械能转化成内能

4．关于温度、热量和内能，下列说法正确的是(   )

A．温度高的物体，内能一定大，所含热量一定多

B．物体的动能越大，表明物体的分子总动能也越大

C．内能少的物体也可能将能量传给内能多的物体

D．物体的内能与温度有关，只要温度不变，物体的内能就一定不变

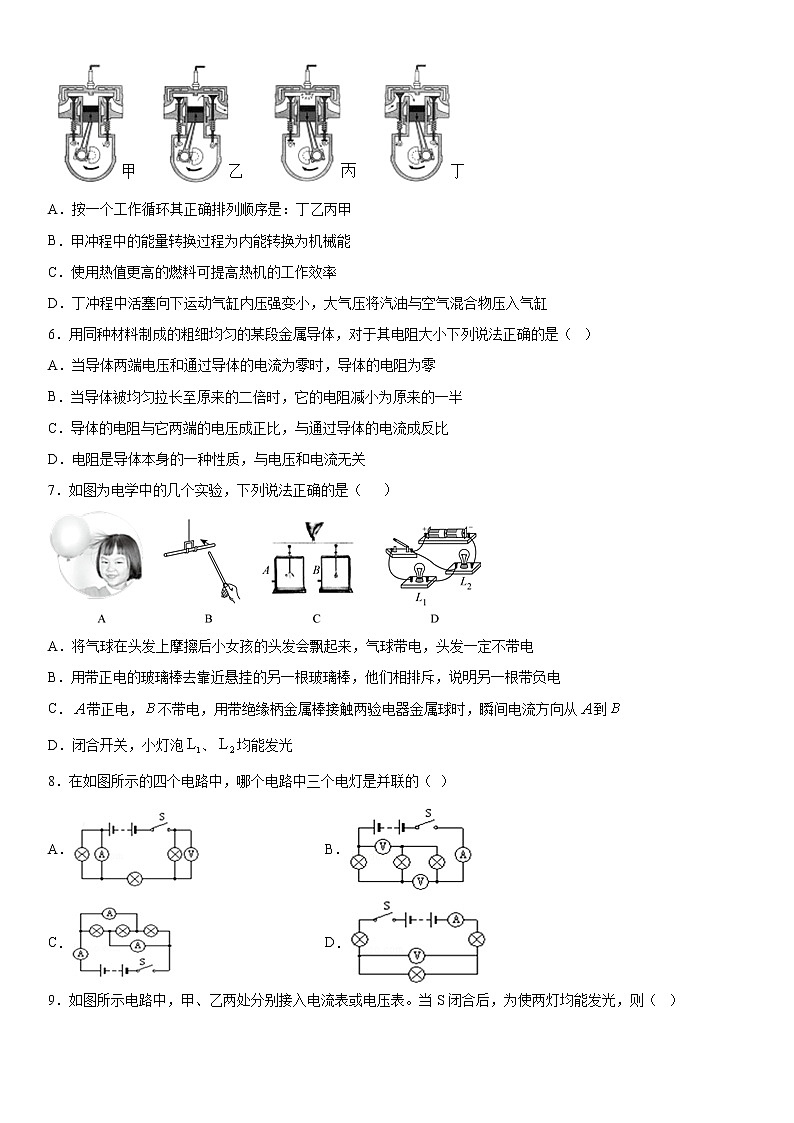

5．如图所示是汽油机工作时的四个冲程，其中说法正确的是(   )

A．按一个工作循环其正确排列顺序是：丁乙丙甲

B．甲冲程中的能量转换过程为内能转换为机械能

C．使用热值更高的燃料可提高热机的工作效率

D．丁冲程中活塞向下运动气缸内压强变小，大气压将汽油与空气混合物压入气缸

6．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（  ）

A．当导体两端电压和通过导体的电流为零时，导体的电阻为零

B．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半

C．导体的电阻与它两端的电压成正比，与通过导体的电流成反比

D．电阻是导体本身的一种性质，与电压和电流无关

7．如图为电学中的几个实验，下列说法正确的是（    ）

A．将气球在头发上摩擦后小女孩的头发会飘起来，气球带电，头发一定不带电

B．用带正电的玻璃棒去靠近悬挂的另一根玻璃棒，他们相排斥，说明另一根带负电

C．带正电，不带电，用带绝缘柄金属棒接触两验电器金属球时，瞬间电流方向从到

D．闭合开关，小灯泡、均能发光

8．在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）

A． B．

C． D．

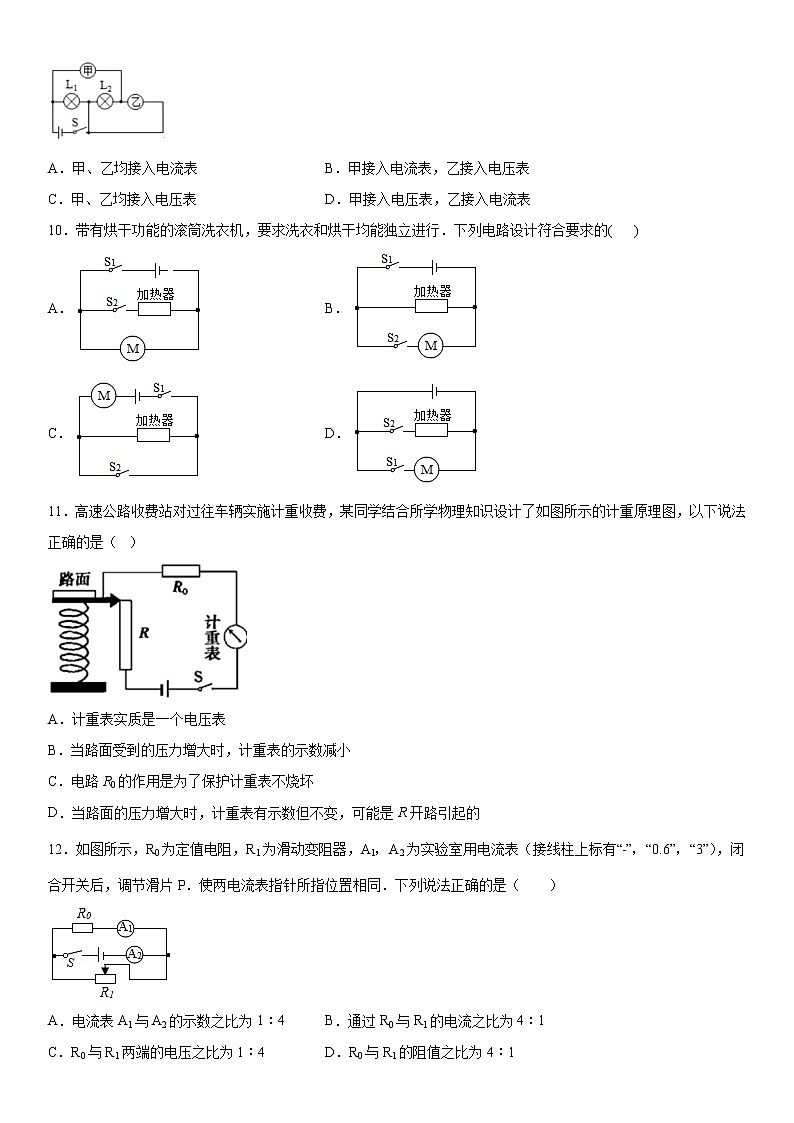

9．如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则（  ）

A．甲、乙均接入电流表 B．甲接入电流表，乙接入电压表

C．甲、乙均接入电压表 D．甲接入电压表，乙接入电流表

10．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行．下列电路设计符合要求的(   )

A． B．

C． D．

11．高速公路收费站对过往车辆实施计重收费，某同学结合所学物理知识设计了如图所示的计重原理图，以下说法正确的是（  ）

A．计重表实质是一个电压表

B．当路面受到的压力增大时，计重表的示数减小

C．电路R0的作用是为了保护计重表不烧坏

D．当路面的压力增大时，计重表有示数但不变，可能是R开路引起的

12．如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同．下列说法正确的是（　　）

A．电流表A1与A2的示数之比为1：4 B．通过R0与R1的电流之比为4：1

C．R0与R1两端的电压之比为1：4 D．R0与R1的阻值之比为4：1

13．为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（  ）

A． B．

C． D．

14．如图所示，电源电压保持不变，R1为定值电阻，小灯泡L的电阻不随温度变化，下列说法正确的是(    )

A．只闭合S1，滑片P向右滑动，电压表示数变大，电流表示数变小

B．S1、S2、S3都闭合时，电路总功率最小

C．滑片P置于最左端，先闭合S1，再闭合S2，电压表无示数，电流表示数变大

D．只闭合S1，滑片P向左滑动，电压表示数的变化量与电流表示数的变化量的比值等于R1

15．国庆放假期间，小明一家去农庄休闲旅游。

（1）细心地小明发现，进入农庄的路口安装了带有太阳能电池板的警示灯，如图甲所示。白天，太阳能电池板将______能转化成_______能并储存起来，提供给LED灯。

（2）进入宾馆房间，将房卡插入槽中，房间内的用电器才能使用，如图乙所示，房卡的作用相当于电路元件中的____。房间里提供有路由器，如图丙，路由器是一种支持有线和无线连接的网络设备，通过后排的接口可以同时连接多台电脑独立工作，各接口之间是_____（选填“串联”或“并联”）的，判断的依据是用电器之间独立工作____________________（选填“互相影响”或“互不影响”）

16．暑假期间某同学和家人外出旅游，他忘记将家中电视机的电源关闭，电视机处于屏幕保护状态，出门前他家电能表的示数如图所示，10天后它回到家中，电能表的示数为，这段时间电视机消耗了_______kW⋅h的电能，十天他家电能表转了______圈。

17．如图，R1=10Ω，R2=20Ω，R3=30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A。则电源电压为_______；当S1和S2都断开时，电流表的读数为____；当S1、S2都闭合时，电流表的读数是_________ 。

18．如图所示，A、B、C为三个通电导体的I-U图象，由图可知，电阻最小的导体是 ____（选填“A”、“B”、“C”）；若在导体B两端加上8V电压时，通过导体B的电流是_____ ；若把导体B和C并联后，接在4V的电源两端，干路中的电流为______A。

19．如图甲所示电路，电源两端电压U不变，R1是定值电阻，R2是滑动变阻器。当开关S闭合后，改变滑动变阻器接入电路的电阻，其电流与电压的关系如图乙所示。求：滑动变阻器R2接入电路的最大阻值为____Ω；定值电阻R1的电阻值为_____Ω；电源两端的电压为___V。

20．如图所示，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器只改变通过L2的电流．请在方框中画出电路图并连接实物图．

21．在“比较不同物质吸热能力”的实验中，组装了如图a所示的装置。将甲、乙两种不同的液体分别放入两个相同的烧杯中，用相同的酒精灯同时加热。记录相关数据，并给制出如图b的图象。（不计热量损失）

（1）实验时必须选用 ______相等的甲、乙两种液体；

（2）给相同质量的不同物质加热相同的时间，通过_________体现它们的吸热能力不同；

（3）同时开始并加热3min，甲吸收的热量 _____（选填“大于”、“小于”、“等于”或“无法比较”）乙吸收的热量；

（4）甲、乙两种液体的比热容之比是_______。

22．小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

（1）连接电路时，开关应______ ；

（2）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）；

（__________）

（3）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。

①由图象可以得出结论：电压一定时，________________________________________________；

②上述实验中，小明用5Ω的电阻做完实验后，断开开关，取下5Ω的电阻，然后将10Ω的电阻接入电路，闭合开关，接下来他应该进行的操作是：向____移动滑片（选填“左”或“右”），使电压表示数为 ____V时，读出电流表的示数；

（4）实验过程中小明发现无论怎样移动变阻器的滑片P，电压表示数大且不变，原因可能是滑动变阻器_______ ，或者定值电阻R_________；

（5）为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器。

23．某物理兴趣小组的同学，用煤炉给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了1kg的煤，煤的热值约为3×107J/kg。求：

（1）煤完全燃烧产生的热量；

（2）0～6min时间加热过程损失的热量多大；

（3）煤炉烧水时的热效率。

24．如图所示，电源电压U保持不变，滑动变阻器R2的最大阻值为50Ω。当S闭合，S1断开，P在b端时，灯泡L的功率为0.4W，电流表的示数为0.2A；当S、S1均闭合，P在a端时，电流表的示数为1.5A。求：

（1）灯L的电阻RL和电源电压；

（2）电阻R1的阻值；（不考虑温度对电阻的影响）

（3）整个电路消耗的最小功率。
