苏州工业园区星海实验中学2021-2022学年第一学期九年级物理期中试卷 参考答案与试题解析
展开
这是一份苏州工业园区星海实验中学2021-2022学年第一学期九年级物理期中试卷 参考答案与试题解析，文件包含苏州工业园区星海实验中学2021-2022学年第一学期九年级物理期中试卷doc、苏州工业园区星海实验中学2021-2022学年第一学期九年级物理期中试卷参考答案与试题解析pdf等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。

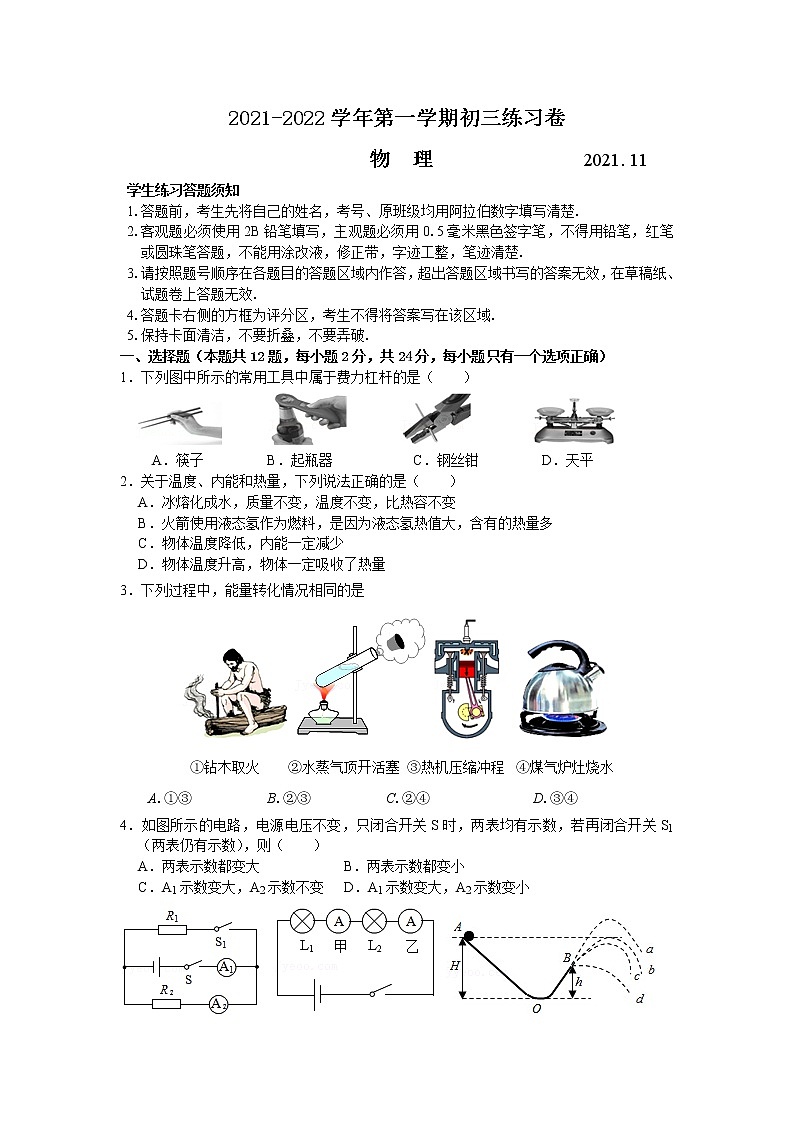

学生练习答题须知
1.答题前，考生先将自己的姓名，考号、原班级均用阿拉伯数字填写清楚.
2.客观题必须使用2B铅笔填写，主观题必须用0.5毫米黑色签字笔，不得用铅笔，红笔或圆珠笔答题，不能用涂改液，修正带，字迹工整，笔迹清楚.
3.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效，在草稿纸、试题卷上答题无效.
4.答题卡右侧的方框为评分区，考生不得将答案写在该区域.
5.保持卡面清洁，不要折叠，不要弄破.
一、选择题（本题共12题，每小题2分，共24分，每小题只有一个选项正确）

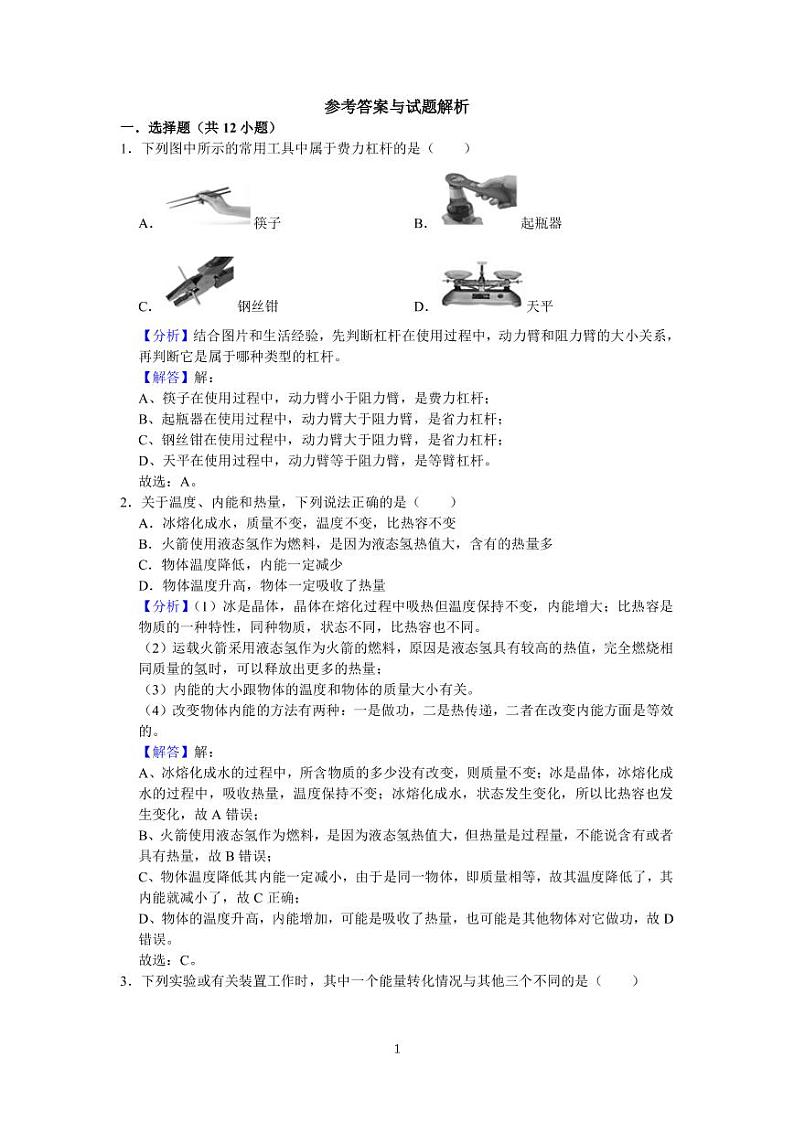

1．下列图中所示的常用工具中属于费力杠杆的是（ ）
A．筷子 B．起瓶器C．钢丝钳 D．天平
2．关于温度、内能和热量，下列说法正确的是（ ）
A．冰熔化成水，质量不变，温度不变，比热容不变
B．火箭使用液态氢作为燃料，是因为液态氢热值大，含有的热量多
C．物体温度降低，内能一定减少
D．物体温度升高，物体一定吸收了热量
3．下列过程中，能量转化情况相同的是
①钻木取火②水蒸气顶开活塞 ③热机压缩冲程 ④煤气炉灶烧水
A.①③ B.②③ C.②④ D.③④
4．如图所示的电路，电源电压不变，只闭合开关S时，两表均有示数，若再闭合开关S1（两表仍有示数），则（ ）
A．两表示数都变大 B．两表示数都变小
C．A1示数变大，A2示数不变D．A1示数变大，A2示数变小

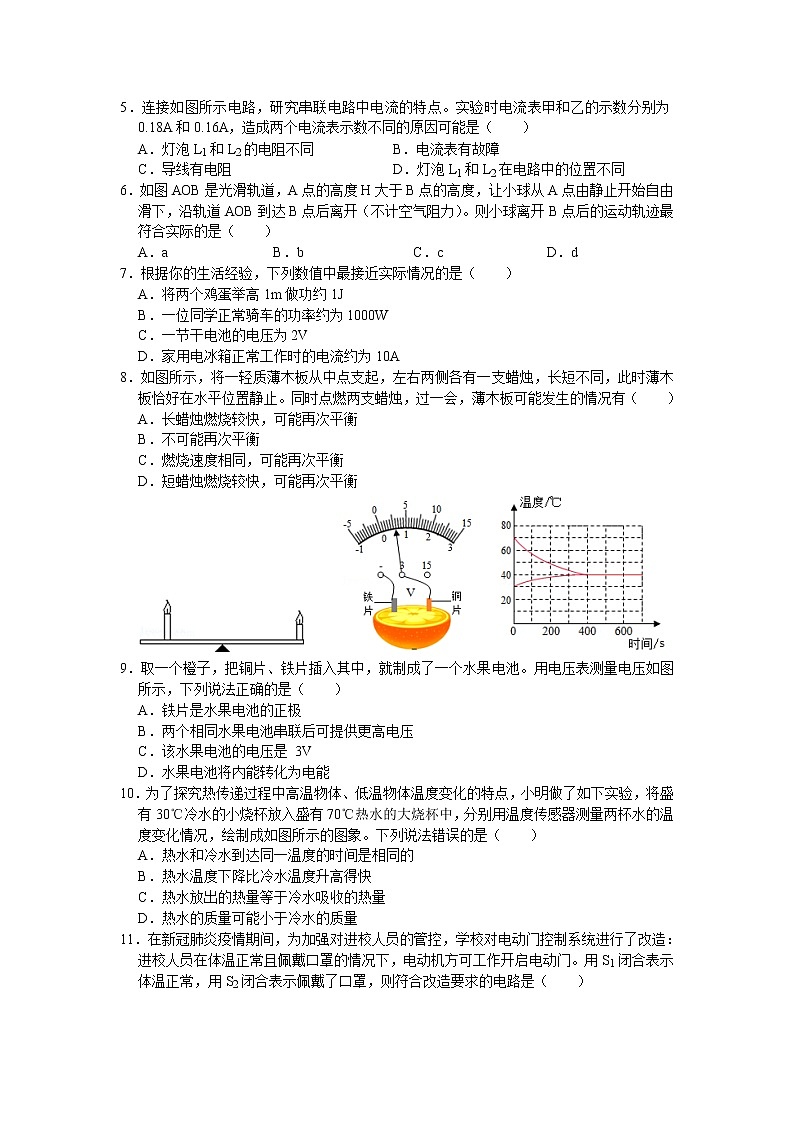

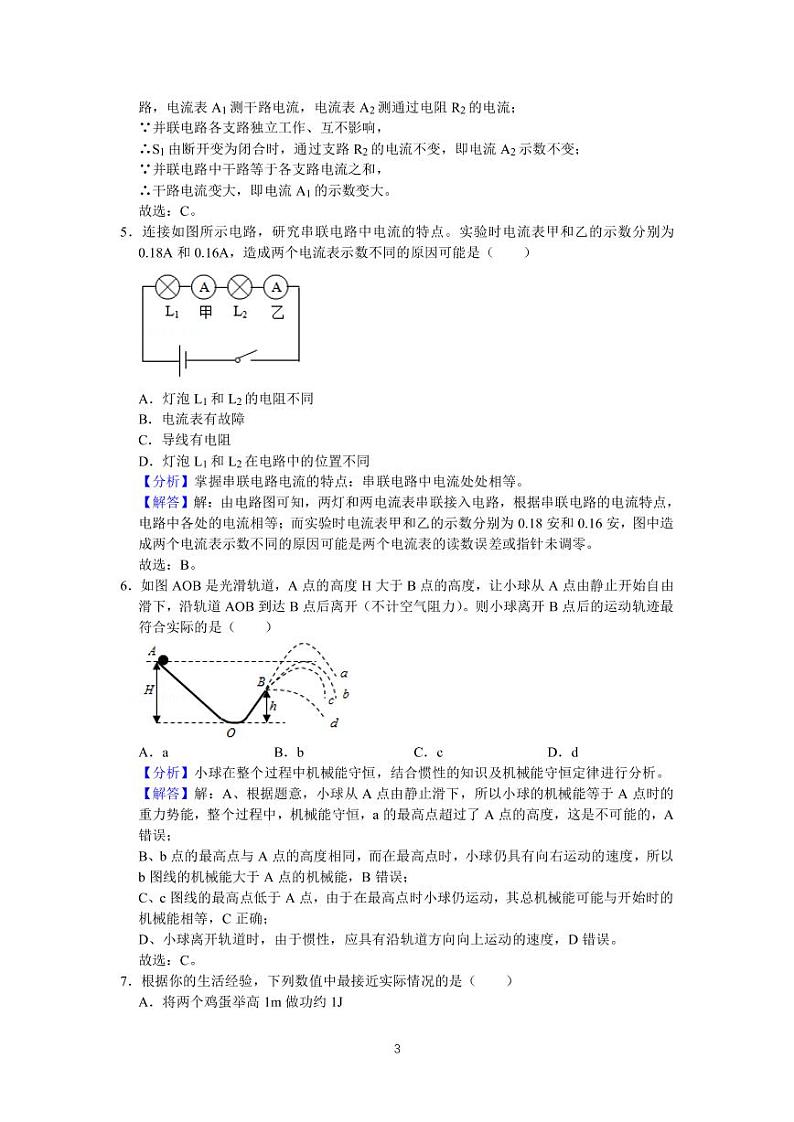

5．连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2的电阻不同 B．电流表有故障
C．导线有电阻 D．灯泡L1和L2在电路中的位置不同
6．如图AOB是光滑轨道，A点的高度H大于B点的高度，让小球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）。则小球离开B点后的运动轨迹最符合实际的是（ ）
A．aB．bC．cD．d
7．根据你的生活经验，下列数值中最接近实际情况的是（ ）
A．将两个鸡蛋举高1m做功约1J
B．一位同学正常骑车的功率约为1000W
C．一节干电池的电压为2V
D．家用电冰箱正常工作时的电流约为10A
8．如图所示，将一轻质薄木板从中点支起，左右两侧各有一支蜡烛，长短不同，此时薄木板恰好在水平位置静止。同时点燃两支蜡烛，过一会，薄木板可能发生的情况有（ ）
A．长蜡烛燃烧较快，可能再次平衡
B．不可能再次平衡
C．燃烧速度相同，可能再次平衡
D．短蜡烛燃烧较快，可能再次平衡
9．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（ ）
A．铁片是水果电池的正极
B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是 3V
D．水果电池将内能转化为电能
10．为了探究热传递过程中高温物体、低温物体温度变化的特点，小明做了如下实验，将盛有30℃冷水的小烧杯放入盛有70℃热水的大烧杯中，分别用温度传感器测量两杯水的温度变化情况，绘制成如图所示的图象。下列说法错误的是（ ）
A．热水和冷水到达同一温度的时间是相同的
B．热水温度下降比冷水温度升高得快
C．热水放出的热量等于冷水吸收的热量
D．热水的质量可能小于冷水的质量

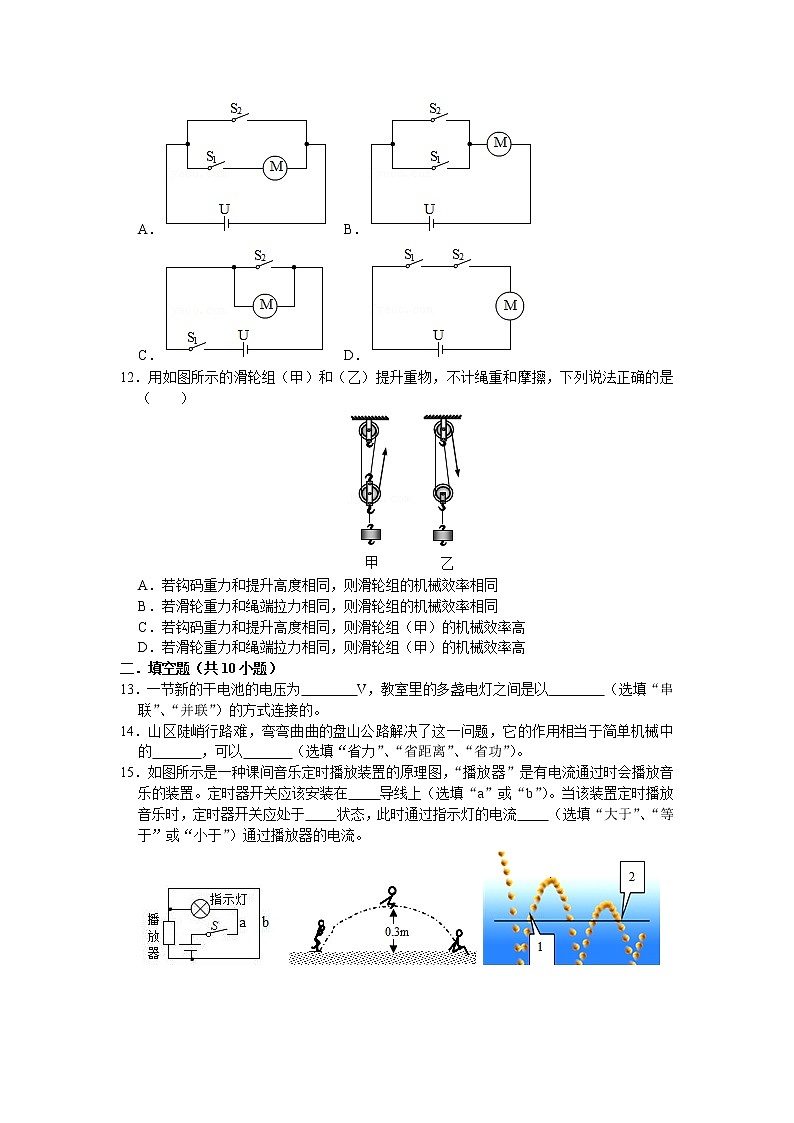

11．在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造：进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门。用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，则符合改造要求的电路是（ ）
A．B．
C．D．
12．用如图所示的滑轮组（甲）和（乙）提升重物，不计绳重和摩擦，下列说法正确的是（ ）
A．若钩码重力和提升高度相同，则滑轮组的机械效率相同
B．若滑轮重力和绳端拉力相同，则滑轮组的机械效率相同
C．若钩码重力和提升高度相同，则滑轮组（甲）的机械效率高
D．若滑轮重力和绳端拉力相同，则滑轮组（甲）的机械效率高
二．填空题（共10小题）
13．一节新的干电池的电压为 V，教室里的多盏电灯之间是以 （选填“串联”、“并联”）的方式连接的。
14．山区陡峭行路难，弯弯曲曲的盘山公路解决了这一问题，它的作用相当于简单机械中的 ，可以 （选填“省力”、“省距离”、“省功”）。
15．如图所示是一种课间音乐定时播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置。定时器开关应该安装在 导线上（选填“a”或“b”）。当该装置定时播放音乐时，定时器开关应处于 状态，此时通过指示灯的电流 （选填“大于”、“等于”或“小于”）通过播放器的电流。
16．如图体育中考立定跳远测试项目中，体重为500N的某同学从最高点到落地点的过程中，重心下降的最大距离为0.3m，用时0.5s，轨迹如图。则此过程重力做的功为______ J，重力的功率为 ______W。
如图所示是小球弹跳的频闪照片，小球弹起的高度越来越低，其中1、2是两等高的位置。17．小球在上升过程中重力势能 （选填“增大”、“减小”或“不变”）；小球具有较大机械能的是 （选填“1”或“2”）位置。
18．天然气的热值为8.4×107J/kg，小明烧开一壶水消耗了0.05kg天然气。完全燃烧这些天然气放出的热量为 J；水沸腾时壶盖被顶起，这是内能转化为 能，汽油机的 冲程与此原理相似。
19．如图所示，往车上装重物时，常常用长木板搭个斜面，把重物沿斜面推上去。假设工人用3m长的斜面，把1200N的重物提高1m，若实际用力为500N，斜面的机械效率为 ，重物受到的摩擦力为 N。
20．如图甲所示，将一根弹簧和一个质量为1kg的金属球（球上有小孔）套在铁架台的金属杆AB上面。现将小球提到B端后松手，小球的高度随时间变化情况如图乙所示，弹簧原来的长度 （选填“大于”、“小于”或“等于”）40cm，在0﹣t1过程中，小球的动能 （选填“增大”、“减小”、“先增大后减小”或“不变”），此过程中小球重力势能的变化量 （选填“大于”、“小于”或“等于”）动能变化量，在t1、t2、t3三个时刻，小球的动能分别为Ek1Ek2Ek3，其大小关系是 （用“＞”、“＝”、“＜”连接）
21．如图甲所示，仅闭合开关S1，电压表示数如图乙；闭合S1、S2，两电流表的指针均如图丙所示。当S1、S2都闭合时，两灯 联，通过L1的电流为 A，灯L1两端的电压为 V；当仅闭合S1时，电流表A1的示数为 A。
22．一种新型井盖排水系统的结构简化示意图如图所示，排水系统由井盖、两个相同杠杆（AOB是其中之一）、容器等组成，AB长度是300mm，AO长度是180mm，井盖的上表面和侧面都有排水孔，下暴雨时，雨水从排水孔经排水管导流到容器中，再从容器底部的排水孔流入下水道，由于容器的排水速度较小，当容器中的雨水上升到一定高度时，容器下降，拉动杠杆，将井盖项起，加速路面排水当容器中的雨水下降到一定高度时，井盖自动下降盖住井口，不影响车辆、行人的通行。该井盖的质量是28kg，容器的质量是5kg，不考虑杠杆的质量，不考虑各连接处的摩擦。（10N/kg）
（1）某次调试中，为了节约用水，调试人员将容器底部的排水孔全部堵住，直接向容器内注水，假设在任意时刻水对容器底的压力与容器中水的重力大小相等，则注水 kg时，井盖刚好被顶起。
（2）下暴雨时，杠杆会将井盖顶起50mm，如图乙所示，则两个相同的杠杆对井盖至少做了 J的功．
（3）如果想要更早开始排水，在设计时可以将O点尽量向 端（选填“A”、“B”）靠近。
三．解答题（本题共50分:第28、29题写出解题过程）
23．（1）如图，a图是一种新型开瓶器，该开瓶器可看作一个杠杆，O为其支点。请在b图中画出它工作时作用在A点的动力F1的示意图和阻力F2的力臂L2。
（2）请在下面的虚线框内画出图中手电筒的电路图。
（3）如图所示，试在甲、乙两个O内选填“电压表”和“电流表”的符号，使两灯组成并联电路。
24．实验小组的同学用如图所示的装置探究“物体动能的大小与质量和速度的关系”。将钢球从某一高度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出一段距离。实验数据如表：
（1）从上表看出，本实验中研究动能大小与哪些因素有关的研究对象是 。实验中通过观察 来判断研究对象的动能大小。
（2）控制钢球下摆高度不变，目的是保证钢球在最低点时的 不变。通过前3组数据中第两组数据可以得出：在速度不变的情况下，物体的动能随着其质量的增大而增大。
（3）让质量相同的钢球从不同高度摆下，钢球下摆高度增大，钢球在最低点时的速度增大。从前3组数据中第 两组数据可以得出：在质量不变的情况下，物体的动能随着其速度的增大而增大。
（4）在第4组实验中，木块被撞后滑出木板，需要重做本组实验。甲同学建议换用同样材质较长的木板，乙同学建议换一个较大的木块，丙同学建议降低钢球下摆的高度。你认为应当采用 同学的建议。
25．在“探究影响滑轮组机械效率因素”的实验中，小明用如图所示滑轮组进行了三次实验，动滑轮重0.5N，实验数据如下表：
（1）本实验中用到的测量工具有 和弹簧测力计，实验中应竖直向上 拉动弹簧测力计，使物体缓缓上升，第③次实验中滑轮组的机械效率是 %．
（2）第②次实验时，克服摩擦和绳重做的功为 J．
（3）通过分析实验数据可以得出：同一个滑轮组提升的物体越重，额外功将 ，机械效率将 ．（填写变化情况）
26．如图甲、乙、丙三图中的装置完全相同，燃料的质量也相同，烧杯内的液体质量和初温也相同。
（1）比较不同物质比热容时，应选择 两图进行实验；物质吸收热量的多少通过 （温度计上升示数/加热时间）来反映的；小明画出液体温度随时间变化的图像，开始部分并不是直线，导致此现象的原因是除液体吸收热量外还有 （只需写出一个）吸收热量；小明设计了下列两个方案，方案一：加热相同时间，比较升高的温度；方案二：升高相同的温度，比较加热的时间。你认为 （方案一/方案二/两方案都）可行；
（2）选择甲、乙两图来进行比较不同燃料的热值实验，实验中应控制燃料燃烧的 （时间/质量）相同；若实验过程中，图甲中燃料还未燃尽时，烧杯内液体a就沸腾了，此时小明立即在甲烧杯中添加了少量液体a继续实验，燃料燃尽后烧杯内液体a都未沸腾。这样的操作 （可行/不可行），理由是 。
27．小刚和小强在组成串并联电路的实验中。
（1）在连接电路过程中，开关应该是 的。
（2）小刚连接了如图1所示电路，如果合上开关，电路所处的状态是 路（选填“通”、“断”或“短”）。
（3）小刚想将电路全部拆散，重新连接，小强认为只需拆除 这一根导线，就能成为串联电路，小强将多余的导线拆除以后，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮：接触E、F两点时，只有灯L1亮，对此，下列判断中正确的是 。
A．灯L1断路 B．灯L2断路 C．开关S断路 D．灯L2短路
（4）小马和小程想比较并联电路中L1和L2中的电流的大小关系，他们的方案是:按照图二所示的电路，只闭合S1测出L2中的电流I1，只闭合S2测出L1的电流I2，比较I1和I2的大小，请你评估:他们的方案是 _______ （选填“可行”或“不可行”），理由是 _______.
（5）在上题中他们在电路中只拆除图示中的电流表（保持其他连接不变）后，别外用电流表测出L1中的电流I1= 0.5A，L2中的电流I2 = 0.5A，则图中通过M点的电流为_______A.并得出了“并联电路各支路中的电流都相等”的结论.你认为该结论 _________ （选填“不一定”、“一定不”或“一定”）正确.
（6）另一小组记录潜艇各种信息的“黑匣子”，其某一部件外壳上三个电压表的示数分别为U1，U2、U3，三个电流表的示数分别为I1，I2、I3，它内部的电路结构如图所示，则
（1）U1，U2、U3的关系式是 _______ .
（2）I1，I2、I3的关系式是 _______ .
28．建筑工地上，工人用如图所示的装置将重为500N的建材从地面匀速送到6m高处，所用拉力为300N，时间为20s，不计摩擦和绳重，求：
（1）工人做功的功率。
（2）此过程中该装置的机械效率。
（3）如果人的体重为600N，那么他们用此滑轮组所提升物体的物重不能超过多少N？
本题请写出解题过程。
29．太阳能热水器是把太阳能转化为内能的设备之一。某品牌太阳能热水器每小时平均接收4.2×106J的太阳能，在5小时的有效照射时间内将热水器中质量为100kg初温为20℃的水，温度升高到40℃．已知水的比热容c＝4.2×103J/（kg•℃），求：
（1）热水器中的水吸收的热量Q？
（2）热水器的效率；
（3）若改用天然气对这100kg的水加热，天然气完全燃烧放出的热量60%被水吸收，在标准大气压下，把这100kg的水从20℃烧开需要多少m3的天然气？（天然气的热值q＝3.5×107J/m3）
30．阅读短文，回答问题：
油电混合动力汽车
如图甲，国产某品牌油电混合动力汽车前后安装有高清摄像头，无线WIFI等，其工作原理如图乙所示。当它以90km/h的速度匀速行驶30min的过程中，燃烧了3kg燃油。发动机和驱动电机同时共同为汽车提供动力，驱动汽车行驶所需的能量为9×107J，其中60%的能量来自于燃油燃烧；而发动机内燃油燃烧放出的热量部分用于驱动汽车行驶和对蓄电池充电，其中用于充电的能量为6×106J。设燃油在发动机气缸内完全燃烧，燃油的热值为5×107J/kg。
若普通汽车刹车时动能全部用于克服与地面的摩擦力做功，而该油电混合动力汽车在关闭发动机后，动能除用于克服与地面的摩擦力做功外，其余能量全部通过驱动电机反转为发电机给蓄电池充电、在某次测试时，同样车型的普通汽车和该油电混合动力汽车刚刚关闭发动机后，根据汽车通过路程s时，所对应的动能EK，作出EK﹣s图像如图丙所示。设两车受到的摩擦力大小相等。汽车正常行驶时关闭发动机，直至汽车停止的过程中，通过发电机将动能转化为电能的效率称之为储能效率。
（1）该油电混合动力汽车以80km/h的速度匀速行驶时，受到的阻力为 N，完全燃烧3kg燃油产生的热量为 J，发动机的效率为 %。
（2）由图丙可知，表示该油电混合动力汽车进行测试的图线是 （选填“①”或“②”），判断的依据是 。该油电混合动力汽车的储能效率为 。
实验组别
钢球质量/g
钢球下摆高度/cm
木块滑行距离/cm
1
20
30
45
2
20
20
30
3
40
20
58
4
60
20
实验
序号
物重G/N
物体上升
高度h/m
拉力F/N
机械效率η
①
4
0.30
1.8
74.1%
②
6
0.30
2.6
76.9%
③
8
0.30
3.3
学生练习答题须知
1.答题前，考生先将自己的姓名，考号、原班级均用阿拉伯数字填写清楚.
2.客观题必须使用2B铅笔填写，主观题必须用0.5毫米黑色签字笔，不得用铅笔，红笔或圆珠笔答题，不能用涂改液，修正带，字迹工整，笔迹清楚.
3.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效，在草稿纸、试题卷上答题无效.
4.答题卡右侧的方框为评分区，考生不得将答案写在该区域.
5.保持卡面清洁，不要折叠，不要弄破.
一、选择题（本题共12题，每小题2分，共24分，每小题只有一个选项正确）
1．下列图中所示的常用工具中属于费力杠杆的是（ ）
A．筷子 B．起瓶器C．钢丝钳 D．天平
2．关于温度、内能和热量，下列说法正确的是（ ）
A．冰熔化成水，质量不变，温度不变，比热容不变
B．火箭使用液态氢作为燃料，是因为液态氢热值大，含有的热量多
C．物体温度降低，内能一定减少
D．物体温度升高，物体一定吸收了热量
3．下列过程中，能量转化情况相同的是
①钻木取火②水蒸气顶开活塞 ③热机压缩冲程 ④煤气炉灶烧水
A.①③ B.②③ C.②④ D.③④
4．如图所示的电路，电源电压不变，只闭合开关S时，两表均有示数，若再闭合开关S1（两表仍有示数），则（ ）
A．两表示数都变大 B．两表示数都变小
C．A1示数变大，A2示数不变D．A1示数变大，A2示数变小
5．连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2的电阻不同 B．电流表有故障
C．导线有电阻 D．灯泡L1和L2在电路中的位置不同
6．如图AOB是光滑轨道，A点的高度H大于B点的高度，让小球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）。则小球离开B点后的运动轨迹最符合实际的是（ ）
A．aB．bC．cD．d
7．根据你的生活经验，下列数值中最接近实际情况的是（ ）
A．将两个鸡蛋举高1m做功约1J
B．一位同学正常骑车的功率约为1000W
C．一节干电池的电压为2V
D．家用电冰箱正常工作时的电流约为10A
8．如图所示，将一轻质薄木板从中点支起，左右两侧各有一支蜡烛，长短不同，此时薄木板恰好在水平位置静止。同时点燃两支蜡烛，过一会，薄木板可能发生的情况有（ ）
A．长蜡烛燃烧较快，可能再次平衡
B．不可能再次平衡
C．燃烧速度相同，可能再次平衡
D．短蜡烛燃烧较快，可能再次平衡
9．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（ ）
A．铁片是水果电池的正极
B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是 3V
D．水果电池将内能转化为电能
10．为了探究热传递过程中高温物体、低温物体温度变化的特点，小明做了如下实验，将盛有30℃冷水的小烧杯放入盛有70℃热水的大烧杯中，分别用温度传感器测量两杯水的温度变化情况，绘制成如图所示的图象。下列说法错误的是（ ）
A．热水和冷水到达同一温度的时间是相同的
B．热水温度下降比冷水温度升高得快
C．热水放出的热量等于冷水吸收的热量
D．热水的质量可能小于冷水的质量
11．在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造：进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门。用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，则符合改造要求的电路是（ ）
A．B．
C．D．
12．用如图所示的滑轮组（甲）和（乙）提升重物，不计绳重和摩擦，下列说法正确的是（ ）
A．若钩码重力和提升高度相同，则滑轮组的机械效率相同
B．若滑轮重力和绳端拉力相同，则滑轮组的机械效率相同
C．若钩码重力和提升高度相同，则滑轮组（甲）的机械效率高
D．若滑轮重力和绳端拉力相同，则滑轮组（甲）的机械效率高
二．填空题（共10小题）
13．一节新的干电池的电压为 V，教室里的多盏电灯之间是以 （选填“串联”、“并联”）的方式连接的。
14．山区陡峭行路难，弯弯曲曲的盘山公路解决了这一问题，它的作用相当于简单机械中的 ，可以 （选填“省力”、“省距离”、“省功”）。
15．如图所示是一种课间音乐定时播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置。定时器开关应该安装在 导线上（选填“a”或“b”）。当该装置定时播放音乐时，定时器开关应处于 状态，此时通过指示灯的电流 （选填“大于”、“等于”或“小于”）通过播放器的电流。
16．如图体育中考立定跳远测试项目中，体重为500N的某同学从最高点到落地点的过程中，重心下降的最大距离为0.3m，用时0.5s，轨迹如图。则此过程重力做的功为______ J，重力的功率为 ______W。
如图所示是小球弹跳的频闪照片，小球弹起的高度越来越低，其中1、2是两等高的位置。17．小球在上升过程中重力势能 （选填“增大”、“减小”或“不变”）；小球具有较大机械能的是 （选填“1”或“2”）位置。
18．天然气的热值为8.4×107J/kg，小明烧开一壶水消耗了0.05kg天然气。完全燃烧这些天然气放出的热量为 J；水沸腾时壶盖被顶起，这是内能转化为 能，汽油机的 冲程与此原理相似。
19．如图所示，往车上装重物时，常常用长木板搭个斜面，把重物沿斜面推上去。假设工人用3m长的斜面，把1200N的重物提高1m，若实际用力为500N，斜面的机械效率为 ，重物受到的摩擦力为 N。
20．如图甲所示，将一根弹簧和一个质量为1kg的金属球（球上有小孔）套在铁架台的金属杆AB上面。现将小球提到B端后松手，小球的高度随时间变化情况如图乙所示，弹簧原来的长度 （选填“大于”、“小于”或“等于”）40cm，在0﹣t1过程中，小球的动能 （选填“增大”、“减小”、“先增大后减小”或“不变”），此过程中小球重力势能的变化量 （选填“大于”、“小于”或“等于”）动能变化量，在t1、t2、t3三个时刻，小球的动能分别为Ek1Ek2Ek3，其大小关系是 （用“＞”、“＝”、“＜”连接）
21．如图甲所示，仅闭合开关S1，电压表示数如图乙；闭合S1、S2，两电流表的指针均如图丙所示。当S1、S2都闭合时，两灯 联，通过L1的电流为 A，灯L1两端的电压为 V；当仅闭合S1时，电流表A1的示数为 A。
22．一种新型井盖排水系统的结构简化示意图如图所示，排水系统由井盖、两个相同杠杆（AOB是其中之一）、容器等组成，AB长度是300mm，AO长度是180mm，井盖的上表面和侧面都有排水孔，下暴雨时，雨水从排水孔经排水管导流到容器中，再从容器底部的排水孔流入下水道，由于容器的排水速度较小，当容器中的雨水上升到一定高度时，容器下降，拉动杠杆，将井盖项起，加速路面排水当容器中的雨水下降到一定高度时，井盖自动下降盖住井口，不影响车辆、行人的通行。该井盖的质量是28kg，容器的质量是5kg，不考虑杠杆的质量，不考虑各连接处的摩擦。（10N/kg）
（1）某次调试中，为了节约用水，调试人员将容器底部的排水孔全部堵住，直接向容器内注水，假设在任意时刻水对容器底的压力与容器中水的重力大小相等，则注水 kg时，井盖刚好被顶起。
（2）下暴雨时，杠杆会将井盖顶起50mm，如图乙所示，则两个相同的杠杆对井盖至少做了 J的功．
（3）如果想要更早开始排水，在设计时可以将O点尽量向 端（选填“A”、“B”）靠近。
三．解答题（本题共50分:第28、29题写出解题过程）
23．（1）如图，a图是一种新型开瓶器，该开瓶器可看作一个杠杆，O为其支点。请在b图中画出它工作时作用在A点的动力F1的示意图和阻力F2的力臂L2。
（2）请在下面的虚线框内画出图中手电筒的电路图。
（3）如图所示，试在甲、乙两个O内选填“电压表”和“电流表”的符号，使两灯组成并联电路。
24．实验小组的同学用如图所示的装置探究“物体动能的大小与质量和速度的关系”。将钢球从某一高度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出一段距离。实验数据如表：
（1）从上表看出，本实验中研究动能大小与哪些因素有关的研究对象是 。实验中通过观察 来判断研究对象的动能大小。
（2）控制钢球下摆高度不变，目的是保证钢球在最低点时的 不变。通过前3组数据中第两组数据可以得出：在速度不变的情况下，物体的动能随着其质量的增大而增大。
（3）让质量相同的钢球从不同高度摆下，钢球下摆高度增大，钢球在最低点时的速度增大。从前3组数据中第 两组数据可以得出：在质量不变的情况下，物体的动能随着其速度的增大而增大。
（4）在第4组实验中，木块被撞后滑出木板，需要重做本组实验。甲同学建议换用同样材质较长的木板，乙同学建议换一个较大的木块，丙同学建议降低钢球下摆的高度。你认为应当采用 同学的建议。
25．在“探究影响滑轮组机械效率因素”的实验中，小明用如图所示滑轮组进行了三次实验，动滑轮重0.5N，实验数据如下表：
（1）本实验中用到的测量工具有 和弹簧测力计，实验中应竖直向上 拉动弹簧测力计，使物体缓缓上升，第③次实验中滑轮组的机械效率是 %．
（2）第②次实验时，克服摩擦和绳重做的功为 J．
（3）通过分析实验数据可以得出：同一个滑轮组提升的物体越重，额外功将 ，机械效率将 ．（填写变化情况）
26．如图甲、乙、丙三图中的装置完全相同，燃料的质量也相同，烧杯内的液体质量和初温也相同。
（1）比较不同物质比热容时，应选择 两图进行实验；物质吸收热量的多少通过 （温度计上升示数/加热时间）来反映的；小明画出液体温度随时间变化的图像，开始部分并不是直线，导致此现象的原因是除液体吸收热量外还有 （只需写出一个）吸收热量；小明设计了下列两个方案，方案一：加热相同时间，比较升高的温度；方案二：升高相同的温度，比较加热的时间。你认为 （方案一/方案二/两方案都）可行；
（2）选择甲、乙两图来进行比较不同燃料的热值实验，实验中应控制燃料燃烧的 （时间/质量）相同；若实验过程中，图甲中燃料还未燃尽时，烧杯内液体a就沸腾了，此时小明立即在甲烧杯中添加了少量液体a继续实验，燃料燃尽后烧杯内液体a都未沸腾。这样的操作 （可行/不可行），理由是 。
27．小刚和小强在组成串并联电路的实验中。
（1）在连接电路过程中，开关应该是 的。
（2）小刚连接了如图1所示电路，如果合上开关，电路所处的状态是 路（选填“通”、“断”或“短”）。
（3）小刚想将电路全部拆散，重新连接，小强认为只需拆除 这一根导线，就能成为串联电路，小强将多余的导线拆除以后，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮：接触E、F两点时，只有灯L1亮，对此，下列判断中正确的是 。
A．灯L1断路 B．灯L2断路 C．开关S断路 D．灯L2短路
（4）小马和小程想比较并联电路中L1和L2中的电流的大小关系，他们的方案是:按照图二所示的电路，只闭合S1测出L2中的电流I1，只闭合S2测出L1的电流I2，比较I1和I2的大小，请你评估:他们的方案是 _______ （选填“可行”或“不可行”），理由是 _______.
（5）在上题中他们在电路中只拆除图示中的电流表（保持其他连接不变）后，别外用电流表测出L1中的电流I1= 0.5A，L2中的电流I2 = 0.5A，则图中通过M点的电流为_______A.并得出了“并联电路各支路中的电流都相等”的结论.你认为该结论 _________ （选填“不一定”、“一定不”或“一定”）正确.
（6）另一小组记录潜艇各种信息的“黑匣子”，其某一部件外壳上三个电压表的示数分别为U1，U2、U3，三个电流表的示数分别为I1，I2、I3，它内部的电路结构如图所示，则
（1）U1，U2、U3的关系式是 _______ .
（2）I1，I2、I3的关系式是 _______ .
28．建筑工地上，工人用如图所示的装置将重为500N的建材从地面匀速送到6m高处，所用拉力为300N，时间为20s，不计摩擦和绳重，求：
（1）工人做功的功率。
（2）此过程中该装置的机械效率。
（3）如果人的体重为600N，那么他们用此滑轮组所提升物体的物重不能超过多少N？
本题请写出解题过程。
29．太阳能热水器是把太阳能转化为内能的设备之一。某品牌太阳能热水器每小时平均接收4.2×106J的太阳能，在5小时的有效照射时间内将热水器中质量为100kg初温为20℃的水，温度升高到40℃．已知水的比热容c＝4.2×103J/（kg•℃），求：
（1）热水器中的水吸收的热量Q？
（2）热水器的效率；
（3）若改用天然气对这100kg的水加热，天然气完全燃烧放出的热量60%被水吸收，在标准大气压下，把这100kg的水从20℃烧开需要多少m3的天然气？（天然气的热值q＝3.5×107J/m3）
30．阅读短文，回答问题：
油电混合动力汽车
如图甲，国产某品牌油电混合动力汽车前后安装有高清摄像头，无线WIFI等，其工作原理如图乙所示。当它以90km/h的速度匀速行驶30min的过程中，燃烧了3kg燃油。发动机和驱动电机同时共同为汽车提供动力，驱动汽车行驶所需的能量为9×107J，其中60%的能量来自于燃油燃烧；而发动机内燃油燃烧放出的热量部分用于驱动汽车行驶和对蓄电池充电，其中用于充电的能量为6×106J。设燃油在发动机气缸内完全燃烧，燃油的热值为5×107J/kg。
若普通汽车刹车时动能全部用于克服与地面的摩擦力做功，而该油电混合动力汽车在关闭发动机后，动能除用于克服与地面的摩擦力做功外，其余能量全部通过驱动电机反转为发电机给蓄电池充电、在某次测试时，同样车型的普通汽车和该油电混合动力汽车刚刚关闭发动机后，根据汽车通过路程s时，所对应的动能EK，作出EK﹣s图像如图丙所示。设两车受到的摩擦力大小相等。汽车正常行驶时关闭发动机，直至汽车停止的过程中，通过发电机将动能转化为电能的效率称之为储能效率。
（1）该油电混合动力汽车以80km/h的速度匀速行驶时，受到的阻力为 N，完全燃烧3kg燃油产生的热量为 J，发动机的效率为 %。
（2）由图丙可知，表示该油电混合动力汽车进行测试的图线是 （选填“①”或“②”），判断的依据是 。该油电混合动力汽车的储能效率为 。
实验组别
钢球质量/g
钢球下摆高度/cm
木块滑行距离/cm
1
20
30
45
2
20
20
30
3
40
20
58
4
60
20
实验
序号
物重G/N
物体上升
高度h/m
拉力F/N
机械效率η
①
4
0.30
1.8
74.1%
②
6
0.30
2.6
76.9%
③
8
0.30
3.3
