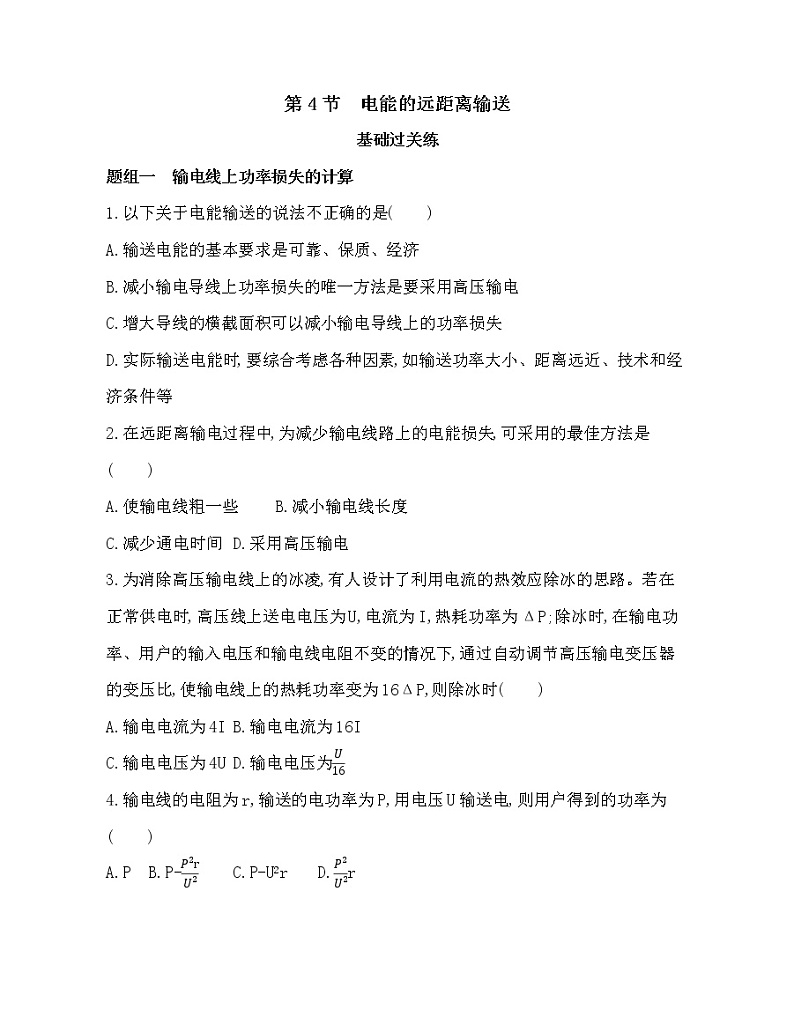

第4节　电能的远距离输送

基础过关练

题组一　输电线上功率损失的计算

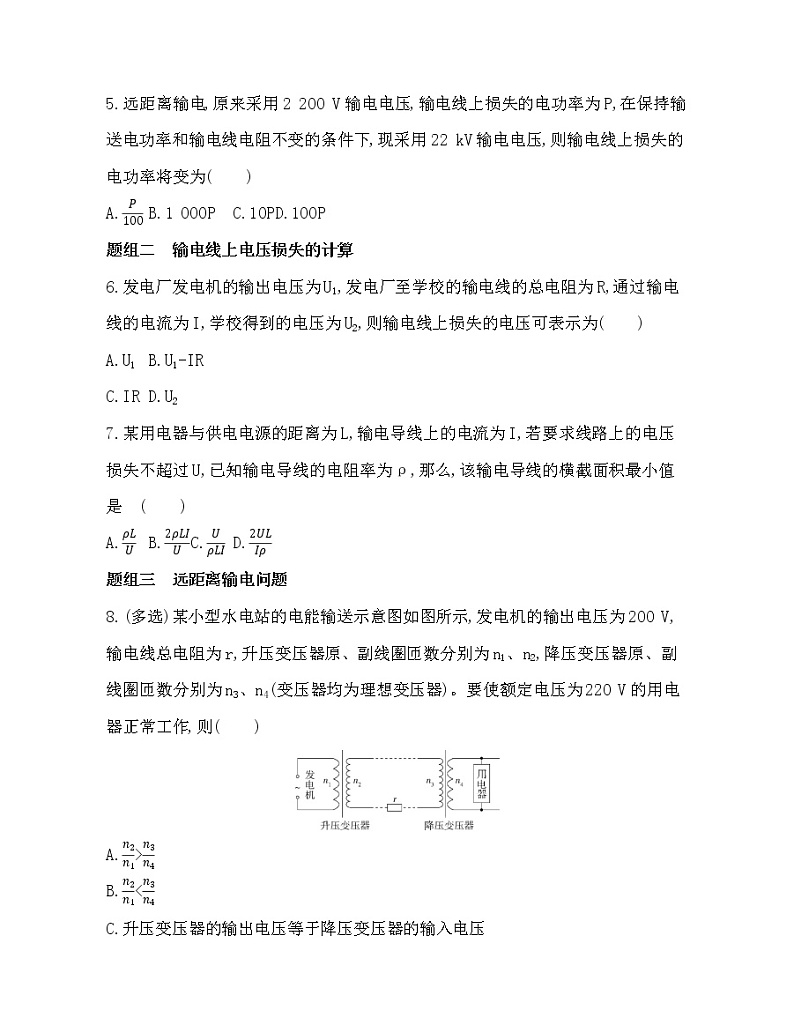

1.以下关于电能输送的说法不正确的是(　　)

A.输送电能的基本要求是可靠、保质、经济

B.减小输电导线上功率损失的唯一方法是要采用高压输电

C.增大导线的横截面积可以减小输电导线上的功率损失

D.实际输送电能时,要综合考虑各种因素,如输送功率大小、距离远近、技术和经济条件等

2.在远距离输电过程中,为减少输电线路上的电能损失,可采用的最佳方法是(　　)

A.使输电线粗一些 B.减小输电线长度

C.减少通电时间 D.采用高压输电

3.为消除高压输电线上的冰凌,有人设计了利用电流的热效应除冰的思路。若在正常供电时,高压线上送电电压为U,电流为I,热耗功率为ΔP;除冰时,在输电功率、用户的输入电压和输电线电阻不变的情况下,通过自动调节高压输电变压器的变压比,使输电线上的热耗功率变为16ΔP,则除冰时(　　)

A.输电电流为4I B.输电电流为16I

C.输电电压为4U D.输电电压为

4.输电线的电阻为r,输送的电功率为P,用电压U输送电,则用户得到的功率为(　　)

A.P B.P- C.P-U2r D.r

5.远距离输电,原来采用2 200 V输电电压,输电线上损失的电功率为P,在保持输送电功率和输电线电阻不变的条件下,现采用22 kV输电电压,则输电线上损失的电功率将变为(　　)

A. B.1 000P C.10P D.100P

题组二　输电线上电压损失的计算

6.发电厂发电机的输出电压为U1,发电厂至学校的输电线的总电阻为R,通过输电线的电流为I,学校得到的电压为U2,则输电线上损失的电压可表示为(　　)

A.U1 B.U1-IR

C.IR D.U2

7.某用电器与供电电源的距离为L,输电导线上的电流为I,若要求线路上的电压损失不超过U,已知输电导线的电阻率为ρ,那么,该输电导线的横截面积最小值是　(　　)

A. B. C. D.

题组三　远距离输电问题

8.(多选)某小型水电站的电能输送示意图如图所示,发电机的输出电压为200 V,输电线总电阻为r,升压变压器原、副线圈匝数分别为n1、n2,降压变压器原、副线圈匝数分别为n3、n4(变压器均为理想变压器)。要使额定电压为220 V的用电器正常工作,则(　　)

A.>

B.<

C.升压变压器的输出电压等于降压变压器的输入电压

D.升压变压器的输出功率大于降压变压器的输入功率

9.有一台发电机通过升压变压器和降压变压器给用户供电,已知发电机的输出功率是10 kW,输出电压为400 V,升压变压器原、副线圈的匝数比为n1∶n2=1∶5,两变压器之间输电导线的总电阻R=4 Ω,降压变压器输出电压U4=220 V。求:

(1)升压变压器的输出电压;

(2)输电线上损失的功率;

(3)降压变压器的原、副线圈的匝数比n3∶n4。

能力提升练

题组一　减小输电损失的途径

1.(2020湖北两校高二上联考,)如图所示为某一远距离输电示意图,电厂的发电机输出功率为100 kW,输出电压U1=500 V,升压变压器原、副线圈的匝数比为n1∶n2=1∶20,输电线电阻为40 Ω,用户需要的电压U4=220 V,变压器均为理想变压器,则(　　)

A.输电线上的输送电流为250 A

B.输电线上损失的电压为280 V

C.输电线上损失的电功率为4 kW

D.降压变压器的原、副线圈的匝数比为n3∶n4=48∶11

2.(2020北京新学道临川学校高三上期末,)如图所示为远距离交流输电的简化电路图。发电厂的输出电压是U,用等效总电阻是r的两条输电线输电,输电线路中的电流是I1,其末端间的电压为U1。在输电线与用户间连有一理想变压器,流入用户端的电流是I2。则　(　　)

A.用户端的电压为

B.输电线上的电压损失为U

C.理想变压器的输入功率为r

D.输电线路上损失的电功率为I1U

题组二　远距离输电问题

3.(2019山东济南一模,)如图所示为远距离输送交流电的示意图,变压器均为理想变压器。随着用户负载增多,发电机F达到额定功率时,降压变压器输出功率仍然不足,用户的用电器不能正常工作。那么,在发电机以额定功率工作的情况下,为了适当提高用户的可用电功率,可采取的措施是(　　)

A.适当增大输电线的电阻r

B.适当提高

C.适当提高的同时,降低

D.适当降低的同时,提高

4.(2020山东山师附中高二检测,)如图所示为某小型发电站高压输电示意图。发电机输出功率恒定,升压变压器原、副线圈两端的电压分别为U1和U2。在输电线路的起始端接入两个互感器,原、副线圈的匝数比分别为10∶1和1∶10,电压表的示数为220 V,电流表的示数为10 A,各互感器和电表均为理想的,则下列说法正确的是(　　)

A.升压变压器原、副线圈的匝数比为=

B.采用高压输电可以增大输电线中的电流,输电电流为100 A

C.输电线路输送电功率是220 kW

D.将P上移,用户获得的电压将降低

5.(2020江西南昌六校高二上期末,)如图为远距离输电过程的示意图。已知某个小型发电机的输出功率为90 kW,发电机的输出电压为250 V,通过升压变压器升高电压后向远处输电,输电线总电阻为5 Ω,在用户端用一降压变压器把电压降为220 V,要求在输电线上损失的功率控制为2 kW(即用户得到的功率为88 kW),求:

(1)降压变压器输出的电流和输电线上通过的电流;

(2)输电线上损失的电压和升压变压器输出的电压;

(3)两个变压器各自的匝数比。

答案全解全析

第4节　电能的远距离输送

基础过关练

1.B　输送电能的基本要求是可靠、保质、经济;减小输电线上的功率损失可采用高压输电,也可以减小输电线电阻,实际输电时,应综合考虑各种因素。故选B。

2.D　从造成电能损失的原因分析,要减少电能损失,需要减小电阻、减小输电电流,使输电线粗一些,会导致输电线太重,给架线施工带来很大困难,还要耗费更多的金属材料,因此,在保证输送电功率P不变的情况下,应当采用高压输电,减小输电电流,故选D。

3.A　高压线上的热耗功率为ΔP=I2R线,若热耗功率变为16ΔP,则有16ΔP=I'2R线,得I'=4I,故A正确,B错误;又输送功率不变,由P=UI=U'I'得U'=U,故C、D错误。

4.B　用户得到的功率P得=P-I2r=P-r,选项B正确。

5.A　根据P=UI知,I=,由于输电电压变为原来的10倍,则输送电流变为原来的,根据ΔP=I2R,可知损失的功率变为原来的,选项A正确。

6.C　设输电线上损失电压为ΔU,ΔU=U1-U2=IR,所以选项A、B、D错误,选项C正确。

7.B　输电线的最大电阻R线=,由电阻定律得R=ρ·,解得S=,B正确。

8.AD　由于输电线上的功率损耗,故升压变压器的输出功率大于降压变压器的输入功率,P出-P损=P入,故D正确;=,=,因为U1=200 V<U4=220 V,U2>U3=U2-U线,故>,B、C两项错误,A项正确。

9.答案　(1)2 000 V　(2)100 W　(3)9∶1

解析　(1)由升压变压器两端的电压比等于匝数比,有=

所以U2=U1=×400 V=2 000 V

(2)理想变压器的输入功率等于输出功率,有P2=P1=10 kW

输电线中电流I2== A=5 A

则P损=R=100 W

(3)降压变压器的输入电压U3== V=1 980 V,

所以n3∶n4=U3∶U4=9∶1

能力提升练

1.C　根据理想变压器原、副线圈两端的电压与匝数成正比得=,所以有U2=U1=10 000 V,发电机的输出功率为100 kW,所以有P2=P1=100 kW,输电线中电流为I2==10 A,故选项A错误;输电线上的电压损失U'=I2r=400 V,故选项B错误;输电线上损失的电功率为P'=r=4 000 W,故选项C正确;由U3=U2-U'=9 600 V,降压变压器原、副线圈的匝数比是==,故选项D错误。

2.A　由于输电线与用户间连有一理想变压器,设用户端的电压是U2,则U1I1=U2I2,得:U2=,故A正确;输电线上损失的电压为U-U1,故B错误;理想变压器的输入功率为U1I1,故C错误;用等效总电阻是r的两条输电线输电,输电线路中的电流是I1,所以输电线损耗的功率是r,故D错误。

3.C　当发电机输出功率一定时,为使远距离用户得到更多的功率,需减小输电线上的功率损失,根据输电线上的功率损失ΔP=I2r,可以减小输电线的电阻r,故A错误;输电线上的电流为I=,也可以通过提高输电电压来减小输送电流,即提高,这样使线圈n3两端电压变大,为使用户的用电器正常工作,要适当降低,故B、D错误,C正确。

4.C　根据变压器的原理可得升压变压器原、副线圈的匝数比为=,故A错误;采用高压输电可以减小输电线中的电流,从而减小输电过程中的电能损失,电流表的示数为10 A,由公式==,得输电电流为I输=10×10 A=100 A,故B错误;电压表的示数为220 V,根据变压公式,==,输电电压为U2=10×220 V=2 200 V,输电线路输送电功率为P=U2I输=220 kW,故C正确;将P上移,则降压变压器的原线圈匝数减少,故用户获得的电压将升高,故D错误。

5.答案　(1)400 A　20 A　(2)100 V　4 500 V　(3)1∶18　20∶1

解析　(1)由于用户获得的电压与降压变压器输出电压相同,根据功率P=U4I4

解得降压变压器输出电流为

I4== A=400 A

根据输电导线消耗的功率

P损=r

解得I2== A=20 A

(2)由欧姆定律可知输电线上损失的电压为

U损=I2r=20×5 V=100 V

根据升压变压器功率守恒可得升压变压器输出电压为

U2== V=4 500 V

(3)由输电导线上两端电压的关系可知降压变压器原线圈两端的电压为

U3=U2-U损=4 500 V-100 V=4 400 V

根据理想变压器原、副线圈电压与匝数的关系可知:

升压变压器

===

降压变压器

===
