2020-2021学年安徽省马鞍山市建中学校九年级（上）期中物理试卷

2020-2021学年安徽省马鞍山市建中学校九年级（上）期中物理试卷

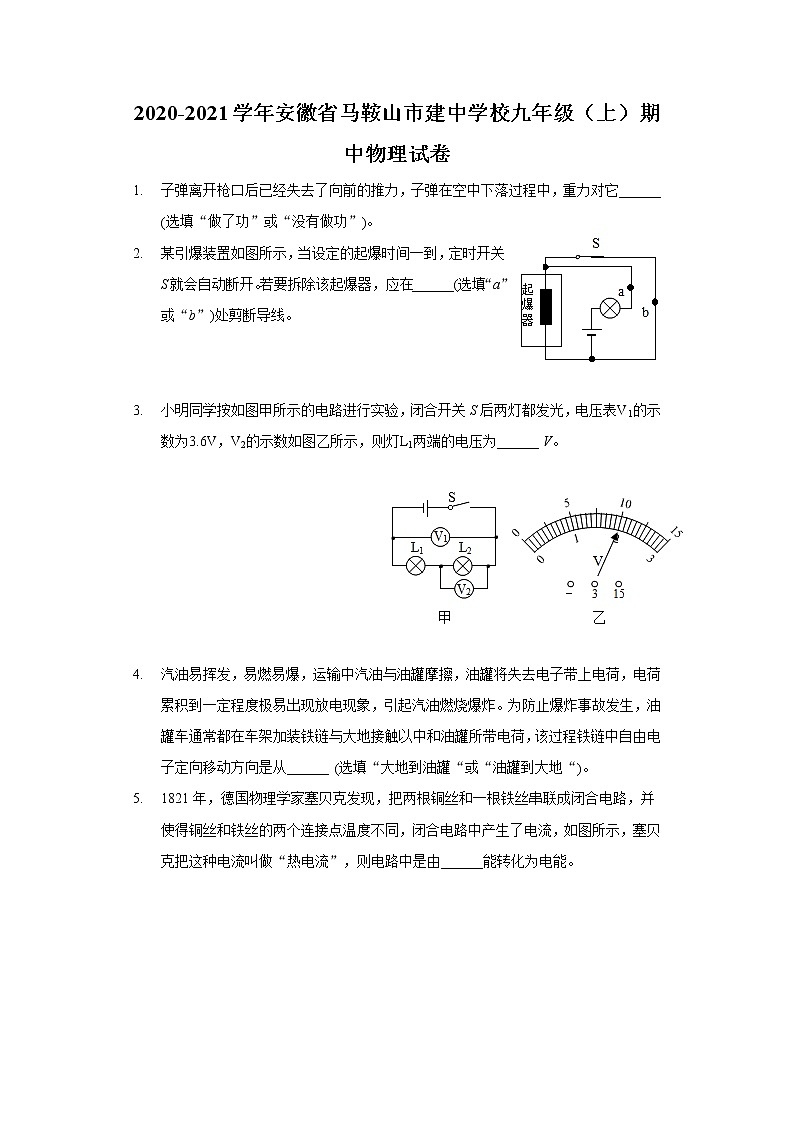

1. 子弹离开枪口后已经失去了向前的推力，子弹在空中下落过程中，重力对它______选填“做了功”或“没有做功”。
2. 某引爆装置如图所示，当设定的起爆时间一到，定时开关S就会自动断开。若要拆除该起爆器，应在______选填“a”或“b”处剪断导线。



3. 小明同学按如图甲所示的电路进行实验，闭合开关S后两灯都发光，电压表的示数为，的示数如图乙所示，则灯两端的电压为______ V。


4. 汽油易挥发，易燃易爆，运输中汽油与油罐摩擦，油罐将失去电子带上电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸。为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从______ 选填“大地到油罐“或“油罐到大地“。

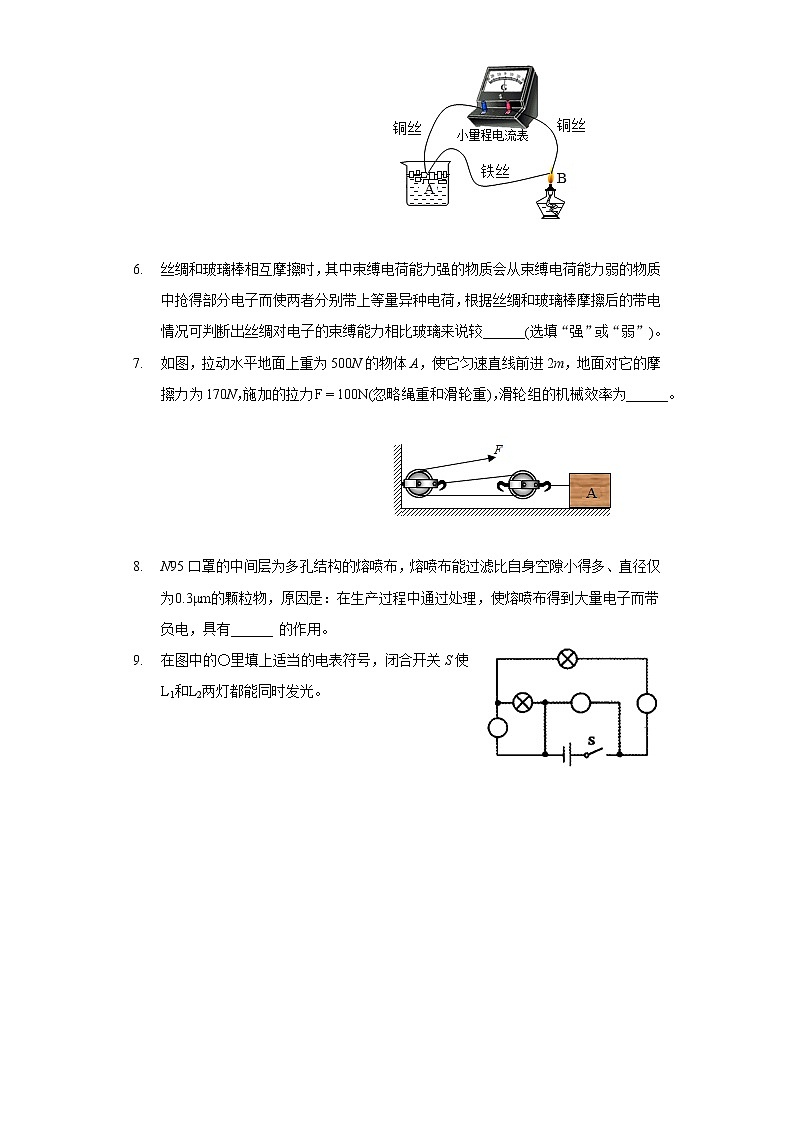

5. 1821年，德国物理学家塞贝克发现，把两根铜丝和一根铁丝串联成闭合电路，并使得铜丝和铁丝的两个连接点温度不同，闭合电路中产生了电流，如图所示，塞贝克把这种电流叫做“热电流”，则电路中是由______能转化为电能。

6. 丝绸和玻璃棒相互摩擦时，其中束缚电荷能力强的物质会从束缚电荷能力弱的物质中抢得部分电子而使两者分别带上等量异种电荷，根据丝绸和玻璃棒摩擦后的带电情况可判断出丝绸对电子的束缚能力相比玻璃来说较______选填“强”或“弱”。
7. 如图，拉动水平地面上重为500N的物体A，使它匀速直线前进2m，地面对它的摩擦力为170N，施加的拉力忽略绳重和滑轮重，滑轮组的机械效率为______。


8. N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为的颗粒物，原因是：在生产过程中通过处理，使熔喷布得到大量电子而带负电，具有______ 的作用。
9. 在图中的〇里填上适当的电表符号，闭合开关S使和两灯都能同时发光。

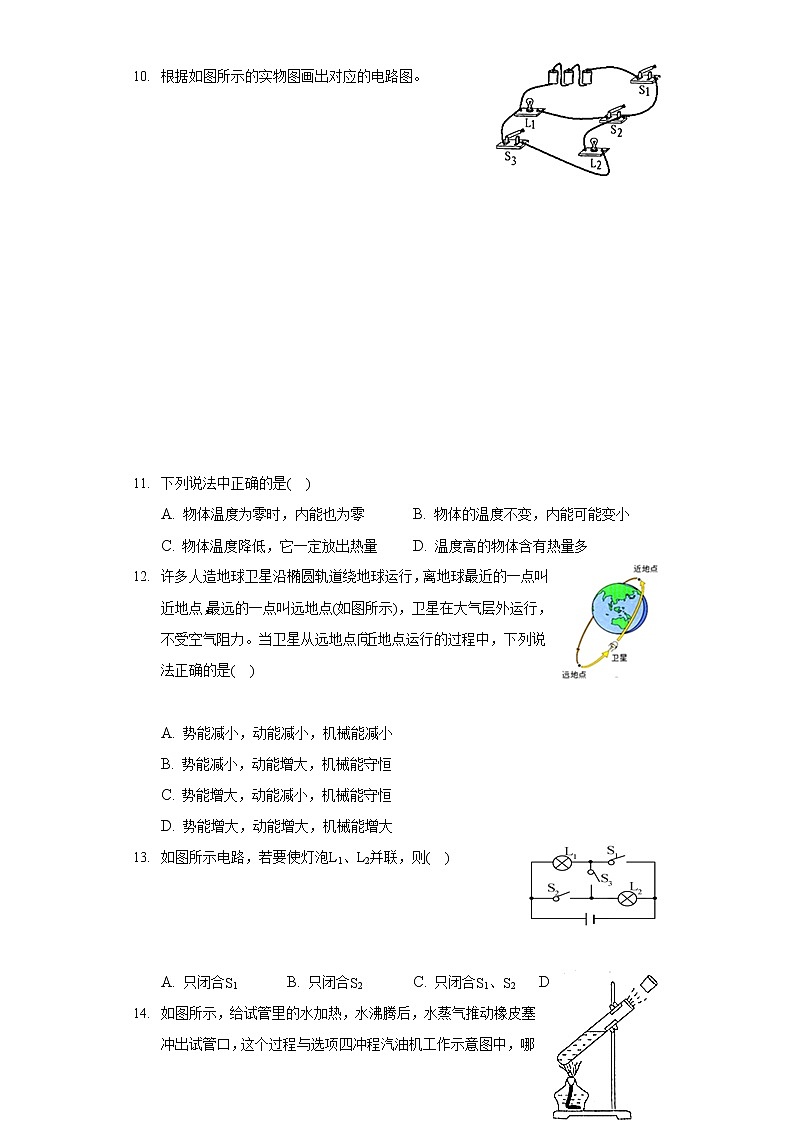

10. 根据如图所示的实物图画出对应的电路图。





11. 下列说法中正确的是

A. 物体温度为零时，内能也为零 B. 物体的温度不变，内能可能变小
C. 物体温度降低，它一定放出热量 D. 温度高的物体含有热量多

12. 许多人造地球卫星沿椭圆轨道绕地球运行，离地球最近的一点叫近地点，最远的一点叫远地点如图所示，卫星在大气层外运行，不受空气阻力。当卫星从远地点向近地点运行的过程中，下列说法正确的是


A. 势能减小，动能减小，机械能减小
B. 势能减小，动能增大，机械能守恒
C. 势能增大，动能减小，机械能守恒
D. 势能增大，动能增大，机械能增大

13. 如图所示电路，若要使灯泡、并联，则




A. 只闭合 B. 只闭合 C. 只闭合、 D. 只闭合、

14. 如图所示，给试管里的水加热，水沸腾后，水蒸气推动橡皮塞冲出试管口，这个过程与选项四冲程汽油机工作示意图中，哪一个冲程的能量转化过程是相同的



A.  B.  C.  D.

15. 图中，能正确测量通过灯电流的电路是

A.  B.
C.  D.

16. 如图甲所示，闭合开关后，两灯均发光，且两电流表示数均如图乙所示，则通过灯和的电流分别是


A.  B.  C.  D.

17. 在如图所示的电路中，电源电压保持不变，闭合开关S后，向右移动滑片下列说法中正确的是


A. 电压表的示数变大 B. 电压表的示数变小
C. 电流表A的示数变大 D. 电流表的示数变小

18. 小明同学在“探究重力势能的大小与高度是否有关”的实验时，实验器材有：金属球、尖桌腿的小桌、细沙和塑料盆。实验装置如图甲所示。
    实验中，小明同学通过比较______来判断出金属球重力势能的大小。
    实验时，小明同学发现：由于金属球的撞击点偏离桌面中央较大，使小桌倾斜较大，甚至被撞翻。于是他改进了实验装置，如图乙所示，较好地解决了这个问题。他的主要操作是：每次实验时，先拉起金属球，将沙面抹平；______，由静止开始释放金属球，观察实验现象。

19. 创新实验小组的同学在“探究并联电路中电流的规律”的实验时，设计的电路图如图甲所示。

    已知各电路元件连接情况均完好，闭合开关后，发现电流表的指针在如图乙所示的位置处，则产生该现象可能的原因是______。
    更正上述问题后，闭合开关，测得A处的电流大小如图丙所示，随后继续测出B、C两处电流的大小如表所示，由此得出初步结论______只写表达式。

20. 小明同学在“探究串联电路电压的特点”的实验时，实验器材有：两节新干电池、两个小灯泡、一个电压表、导线若干。

    如图甲所示，是小明设计的实验电路图，根据电路图请你用笔画线代替导线将如图乙所示的电路连接完整。
    连接电路时，开关必须______选填“断开”或“闭合”。
    为了使实验探究得出的结论具有普遍性，小明在实验中应选用规格______选填“相同”或“不相同”的灯、。
    连接好电路，闭合开关S后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是，，。小明检查发现只有灯和灯中的一个灯出现了故障，则电路故障可能是______。
21. 已知一辆小汽车的总质量为，小汽车以的速度做水平匀速直线运动，行驶了180s，行驶过程中小汽车受到的阻力为车总重的倍。求：
    小汽车牵引力做的功；
    小汽车牵引力做功的功率。







22. 2020年是全面建成小康社会目标的实现之年，乡亲们淘汰了柴炉，改用了清洁干净的液化天然气炉。【天然气的热值为，水的比热容为
    要将2kg初温为的一壶水恰好加热到，需要吸收多少热量？
    若液化天然气炉完全燃烧天然气放出的热量有被水吸收，烧开这壶水需要燃烧多少立方米天然气？







23. 如图是一个实验用玻璃箱中的电路图。进行实验时，有时需要和同时发光，不发光；有时需要和同时发光，不发光。
    求：只闭合，表示数为，则表示数为多少？
    当和同时发光，不发光时，表示数为，表示数，则表示数为多少？

答案和解析

1.【答案】做了功


【解析】解：重力的方向竖直向下，子弹在空中下落过程中，子弹在重力的方向上通过一定距离，所以重力对它做了功。
故答案为：做了功。
物理学中的做功的两个必要条件：一是作用在物体上的力，二是物体在力的方向上移动一段距离，二者缺一不可。
此题考查力是否做功的判断，明确三种情况不做功：一是有力无距离例如：推而未动，二是有距离无力靠惯性运动，三是力的方向与运动方向垂直。


2.【答案】a


【解析】解：由题意知起爆前定时开关S是闭合的，此时起爆器被短路，故起爆器上没有电流通过；
当设定的起爆时间一到，定时开关S就会自动断开，起爆器中将通过电流，引爆炸弹，故为了要拆除该起爆器使之停止工作，应将起爆器与电源断开，故应剪断a处的导线。
故答案为：a。
由图可知当S闭合时起爆器被短路，则起爆器中没有电流通过；若S断开时起爆器将接在电源两端，则起爆器中有电流通过从而引爆炸弹；由以上分析可得到答案。
本题考查了电路的三种状态，明确当S闭合时起爆器被短路是关键。


3.【答案】


【解析】解：由图甲可知：两个电灯串联而成，测量电源电压，测的是两端的电压，
则电源电压：；
根据串联电路的电压特点可知：两端电压小于电源电压，
所以图乙中电压表使用的是的量程，则示数为2V，即：两端的电压为2V，
根据串联电路两端的总电压等于各分电阻两端的电压之和可得：
灯两端电压：。
故答案为：。
由图可知，电路是由两个电灯串联而成，测量电源电压，测的是两端的电压，根据串联电路的电压特点和的指针位置确定出的量程，然后读出电压表的示数两端的电压，然后根据串联电路的电压特点求出两端的电压。
本题考查了串联电路的电压特点和电压表的使用方法，关键是根据电源电压和串联电路电压的特点判断出电压表使用的量程。


4.【答案】大地到油罐


【解析】解：汽油与油罐摩擦，油罐失去电子带正电，故铁链中自由电子定向移动方向是从大地到油罐。
故答案为：大地到油罐。
根据电荷的移动特点进行解答。
此题考查了对电荷定向移动形成电流的理解，属于基础知识，但必须掌握。


5.【答案】内


【解析】解：根据题意可知，两点间有不同的温度，B处需要酒精灯加热，使其内能增大，故从能量转化角度，热电偶消耗了内能，转化成了电能。
故答案为：内。
铜丝和铁丝的两个连接点温度不同，内能不同，据此分析能量的转化。
本题考查了能量的转化，属于基础题。


6.【答案】强


【解析】解：
用丝绸摩擦过的玻璃棒由于束缚电子的本领弱，失去电子带正电；相反，丝绸束缚电子的本领强，得到电子带负电。
故答案为：强。
不同物质组成的物体，原子核束缚电子的本领不同，相互摩擦时，一个物体夺得电子，因多余电子带负电，另一个物体因缺少电子带正电。丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡胶棒带负电。
此题考查了摩擦起电的实质，是一道基础题。


7.【答案】


【解析】解：
滑轮组做的有用功：
；
由图知，，拉力端移动距离，
拉力做的总功：
，
滑轮组的机械效率：
。
故答案为：。
利用求滑轮组做的有用功；由图知，，拉力端移动距离等于物体移动距离的2倍，利用求拉力做的总功，滑轮组的机械效率等于有用功与总功之比。
本题考查了水平使用滑轮组时有用功、总功、机械效率的计算，要注意：水平使用滑轮组时克服摩擦力做的功为有用功，与物体重力无关。


8.【答案】吸引轻小物体


【解析】解：N95口罩在生产过程中通过处理，使熔喷布得到大量电子而带负电荷，由于带电体能吸引轻小物体，进而吸附一些粒径较小的污染物，甚至病毒这种纳米级的物质也会被吸附。
故答案为：吸引轻小物体。
自由电子带负电荷，带电体能吸引轻小物体。
此题以“口罩”为载体，考查带电体的性质，与实际生活联系紧密，是一道好题。


9.【答案】解：闭合开关S使和两灯都能同时发光，则通过两个灯泡都有电流；左面的电表与灯泡并联，为电压表；右面的电表与灯泡串联，为电流表；中间的电表与电源并联，为电压表，如图所示：



【解析】根据电流通过的路径以及电流表串联在电路中，电压表并联在电路中将空缺处完成。
本题考查电路图的分析，关键是明白电路中各个用电器的连接方式，明白电压表要并联使用和电流表要串联使用。


10.【答案】


【解析】

【分析】
本题考查了根据电路图连接实物图和根据实物画出电路图，确定电路连接方式，一般采用电流流向法，即从电源的一极出发依次画出各电路元件。
首先对实物图进行分析，明确灯泡的连接关系和各个开关的控制作用，然后根据连接关系画出电路图。
【解答】
分析实物图可以看出：电流从电源正极出发，经过开关分成两支，一支经开关、灯泡；另一支经灯泡、开关，然后共同回到负极。如图所示：
。

11.【答案】B


【解析】解：A、任何物体都有内能，物体温度为零时，内能不为零，故A错误；
B、晶体在凝固的过程中，放出热量，内能变小，温度不变，故B正确；
C、物体温度降低，可能放出热量，也可能对外做功，故C错误；
D、热量是一个过程量，不能说物体含有多少热量，只能说吸收或放出了多少热量，故D错误。
故选：B。
任何物体都有内能；
物体的内能发生变化，可能表现在物体的温度变化，也可能是状态的变化；
改变物体内能的两种方式：做功和热传递；
热量是一个过程量，不能说物体含有多少热量。
正确理解温度、热量与内能的关系。解决问题的诀窍是：物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸热或温度升高引起的。


12.【答案】B


【解析】解：卫星在运行过程中质量不变，卫星在近地点和地球的相对距离最小，速度最大，近地点势能最小，动能最大；卫星在远地点和地球的相对距离最大，速度最小，远地点的势能最大，动能最小。所以，卫星从远地点向近地点运行过程中，势能变小，动能变大，不计空气阻力，机械能不变。
故选：B。
动能大小的影响因素：质量和速度。质量不变时，速度越大，动能越大。
地面附近的物体由于被举高具有重力势能，物体到太空中由于有相对高度，物体具有势能。
没有空气阻力时，机械能是守恒的。
掌握动能和势能大小的影响因素，根据能量的影响因素能判断动能和势能的大小变化。


13.【答案】C


【解析】解：要使、并联，应将两灯首首相接，尾尾相接，即闭合、，断开。
故选：C。
并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；则把几个用电器首首相接，尾尾相接，再连入电路。
解决此类电路问题的关键是根据串联合并联电路的特点，结合题意选择合适的开关组成符合题意的电路图。


14.【答案】C


【解析】解：水沸腾后，水蒸气推动橡皮塞冲出试管口，是水蒸气的内能转化为机械能，与做功冲程中的能量转化相同；
A、图中，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，此冲程将机械能转化为内能；
B、图中，排气门开启，活塞上行，气体流出汽缸，是排气冲程；
C、图中，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，此冲程将内能转化为机械能；
D、图中，进气门开启，活塞下行，气体流入汽缸，是吸气冲程。
故C符合题意，ABD不合题意。
故选：C。
判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程和排气冲程；活塞下行为吸气冲程和做功冲程；
改变物体内能的方式有热传递和做功两种。做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化。对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低。
此题是通过内燃机的工作原理，以及能量的变化，掌握热机的工作原理。


15.【答案】B


【解析】解：A、电流表在干路上测的是干路的电流，故A错误；
B、电流表与串联，测的是的电流，并且正负接线柱连接正确，故B正确；
C、测量干路中的电流表连接正确，但下面电流表与串联，测中的电流，并且正负接线柱错误，故C错误；
D、电流表与串联，测的是的电流，但正负接线柱连接错误，故D错误。
故选：B。
电流表使用时要串联在电路中，并且电流从“+”接线柱流入，从“-”接线柱流出。
本题考查了电流表的使用，电流表要测量哪个电灯的电流就要与哪个电灯串联，并且正负接线柱要接正确。


16.【答案】C


【解析】解：
由图知，闭合开关后，两灯并联，电流表测量通过的电流，电流表测量干路电流，由并联电路的电流特点可知电流表的示数应大于的示数，且两电流表示数均如图乙所示，故电流表选用小量程，示数为，则通过的电流为；电流表选用大量程，其示数为，则干路电流为；
根据并联电路的电流特点可知通过的电流为：。
故选：C。
闭合开关后，两灯并联，电流表测量通过的电流，电流表测量干路电流，由并联电路的电流特点可知电流表的示数应大于的示数，根据两电流表示数均如图乙所示，可得出两电流表所选的量程和示数，进而得出通过两灯泡的电流值。
本题考查了电流表的读数和并联电路的电流特点，属于基础题。


17.【答案】D


【解析】解：由图知，定值电阻与滑动变阻器并联，所以定值电阻、滑动变阻器两端的电压总等于电源电压，滑片移动，电压表的示数不变，AB错误；
电流表测量电路中的总电流，测量变阻器的电流，当滑片P向右移动时，变阻器的阻值变大，所以变阻器的电流减小，示数减小，D正确；
定值电阻的电流不变，干路电流等于各支路电流之和，所以A的示数减小，C错误。
故选：D。
分析电路，定值电阻与并联，电流表测量电路中的总电流，电压表测量电路中的总电压，测量变阻器的电流，根据电源电压不变及欧姆定律分析即可。
此题是有关动态电路的分析，能够判断出两支路两端的电压不变是解决问题的关键。


18.【答案】小桌进入细沙的深度  使金属球在小桌中心的正上方


【解析】解：金属球质量一定时，金属球所处的位置越高，金属球的重力势能越大，金属球下落到小桌时动能越多，金属球对小桌做功越多，小桌进入细沙的深度越深；
为了防止小桌撞翻，使金属球在小桌中心的正上方，由静止自由释放，观察小桌进入细沙的深度。
故答案为：小桌进入细沙的深度；使金属球在小桌中心的正上方。
金属球对小桌做功越多，金属球推动小桌进入细沙的深度越深，说明金属球的重力势能越大；
为了防止小桌撞翻，使金属球在小桌中心的正上方，由静止自由释放。
本题考查了探究影响物体势能大小的因素，熟练掌握控制变量法、转换法是解此类题型的关键。


19.【答案】电流表指针没有校零


【解析】解：已知各电路元件、连接情况均完好，闭合开关前，发现电流表的指针在如图乙所示的位置处，此时通过电流表无电流，则可能的原因是：电流表指针没有校零；
图丙中电流表选用小量程，分度值为，则电流表的示数为；根据表中的实验数据，，故根据数据得出一个初步结论：。
故答案为：电流表指针没有校零；。
电流表使用前，指针要调零；
根据电流表小量程读数；分析表中数据得出结论。
本题探究并联电路中电流的规律，考查电流表的使用、数据分析、归纳法的运用等知识。


20.【答案】断开  不相同  断路


【解析】解：根据电路图连接实物图，先将BC两点连接好，使两灯泡串联接入电路，因为电源电压为两节干电池，电压为3V，再将电压表小量程接入电路，注意导线不能交叉，如图；
连接电路时，为了实验安全，开关必须处于断开状态；
本实验中应使用不同规格的小灯泡多次进行实验，这样得出的结论才具备普遍性；
根据实验实际情况，，，说明未损坏，而，此时电路断路，电压表无示数，说明断路。
故答案为：如上图；断开；不相同；断路。
根据电路图连接实物图；
连接电路时，开关必须断开；
本实验中应使用不同规格的小灯泡；
根据实验实际情况，进行电路故障分析。
考查探究串联电路电压的特点实验，注意基本的电学实验规范，基础题，需熟练掌握。


21.【答案】解：已知汽车的总质量为，则汽车的重力为：，
汽车受到的阻力为车总重的倍，则汽车受到的阻力为：，
由于汽车在水平路面做匀速直线运动，由二力平衡可知汽车牵引力为：，
汽车走过的距离为：，
则牵引力做的功为：；
汽车牵引力做功的功率为：。
答：小汽车牵引力做的功为；
小汽车牵引力做功的功率为。


【解析】已知汽车的质量，利用可求出汽车的重力，再根据阻力和重力的关系求出汽车的阻力大小，由汽车在水平路面做匀速直线运动，根据二力平衡可知牵引力的大小，最后利用可求出汽车牵引力做的功；
根据可求出牵引力做功的功率。
本题主要考查学生对功和功率计算公式的应用，解题关键是根据二力平衡分析出牵引力的大小。


22.【答案】解：
水吸收的热量：
；
由可得天然气完全燃烧放出的热量：
，
由得需要天然气的体积：
。
答：要将2kg初温为的一壶水恰好加热到，需要吸收的热量；
若液化天然气炉完全燃烧天然气放出的热量有被水吸收，烧开这壶水需要燃烧天然气。


【解析】知道水的初温和末温，又知道水的比热容、质量，利用求出水吸收的热量；
求出了水吸收的热量，利用求天然气完全燃烧放出的热量，再利用求出烧开这壶水需要天然气的体积。
本题考查了吸热公式、燃料完全燃烧放热公式、效率公式的应用，属于基础题目。


23.【答案】解：由图可知，只闭合时，和串联，因串联电路电流处处相等，所以当表示数为，则表示数为：
当和同时发光，不发光时，需要、、都闭合，此时被短路，所以、并联；
此时表测干路上的电流，表测支路上的电流，表测支路上的电流，
根据并联电路的电流特点可知表示数为：
。
答：只闭合，表示数为，则表示数为；
当和同时发光，不发光时，表示数为，表示数，则表示数为。


【解析】只闭合，此时和串联，根据串联电路电流处处相等可得出结论。
当和同时发光，不发光时，、并联，根据并联电路的电流特点求解。
本题考查串并联电路的电流特点，关键是根据电路判断出电路的连接和电流表的测量对象。
