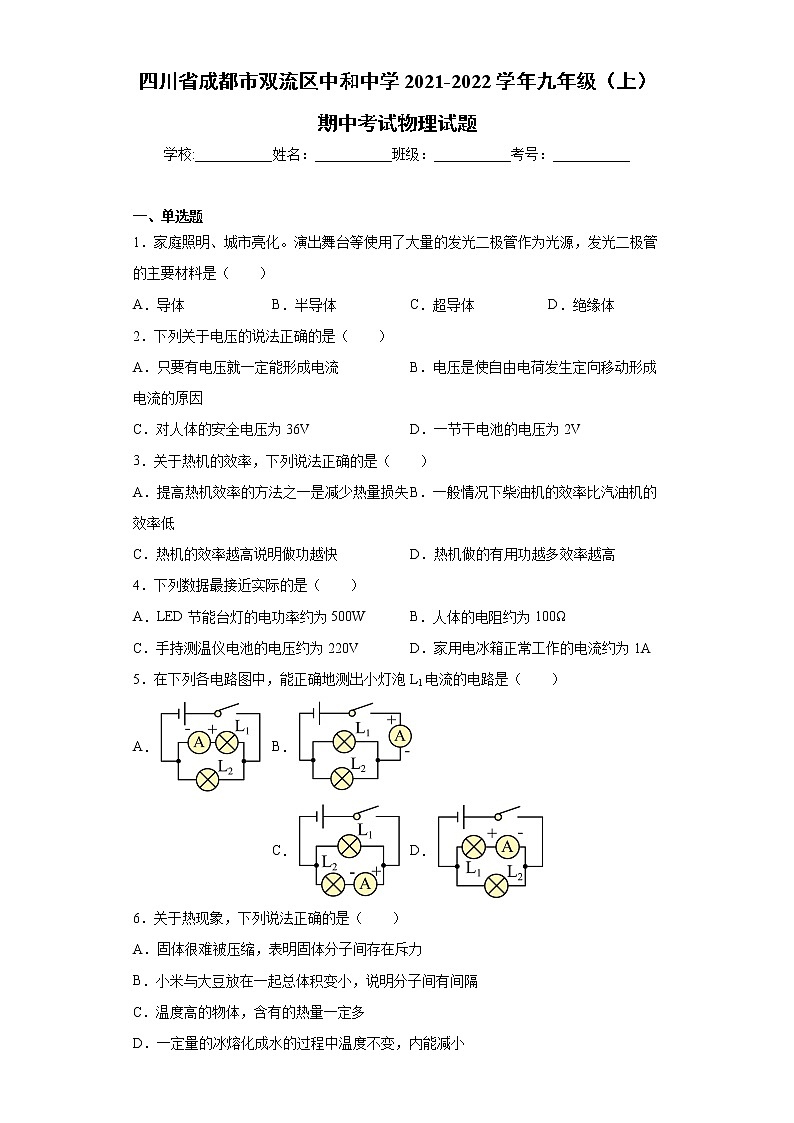

四川省成都市双流区中和中学2021-2022学年九年级（上）期中考试物理试题（word版 含答案）

四川省成都市双流区中和中学2021-2022学年九年级（上）期中考试物理试题

学校:___________姓名：___________班级：___________考号：___________

一、单选题

1．家庭照明、城市亮化。演出舞台等使用了大量的发光二极管作为光源，发光二极管的主要材料是（    ）

A．导体 B．半导体 C．超导体 D．绝缘体

2．下列关于电压的说法正确的是（　　）

A．只要有电压就一定能形成电流 B．电压是使自由电荷发生定向移动形成电流的原因

C．对人体的安全电压为36V D．一节干电池的电压为2V

3．关于热机的效率，下列说法正确的是（　　）

A．提高热机效率的方法之一是减少热量损失 B．一般情况下柴油机的效率比汽油机的效率低

C．热机的效率越高说明做功越快 D．热机做的有用功越多效率越高

4．下列数据最接近实际的是（　　）

A．LED节能台灯的电功率约为500W B．人体的电阻约为100Ω

C．手持测温仪电池的电压约为220V D．家用电冰箱正常工作的电流约为1A

5．在下列各电路图中，能正确地测出小灯泡L1电流的电路是（　　）

A． B． C． D．

6．关于热现象，下列说法正确的是（　　）

A．固体很难被压缩，表明固体分子间存在斥力

B．小米与大豆放在一起总体积变小，说明分子间有间隔

C．温度高的物体，含有的热量一定多

D．一定量的冰熔化成水的过程中温度不变，内能减小

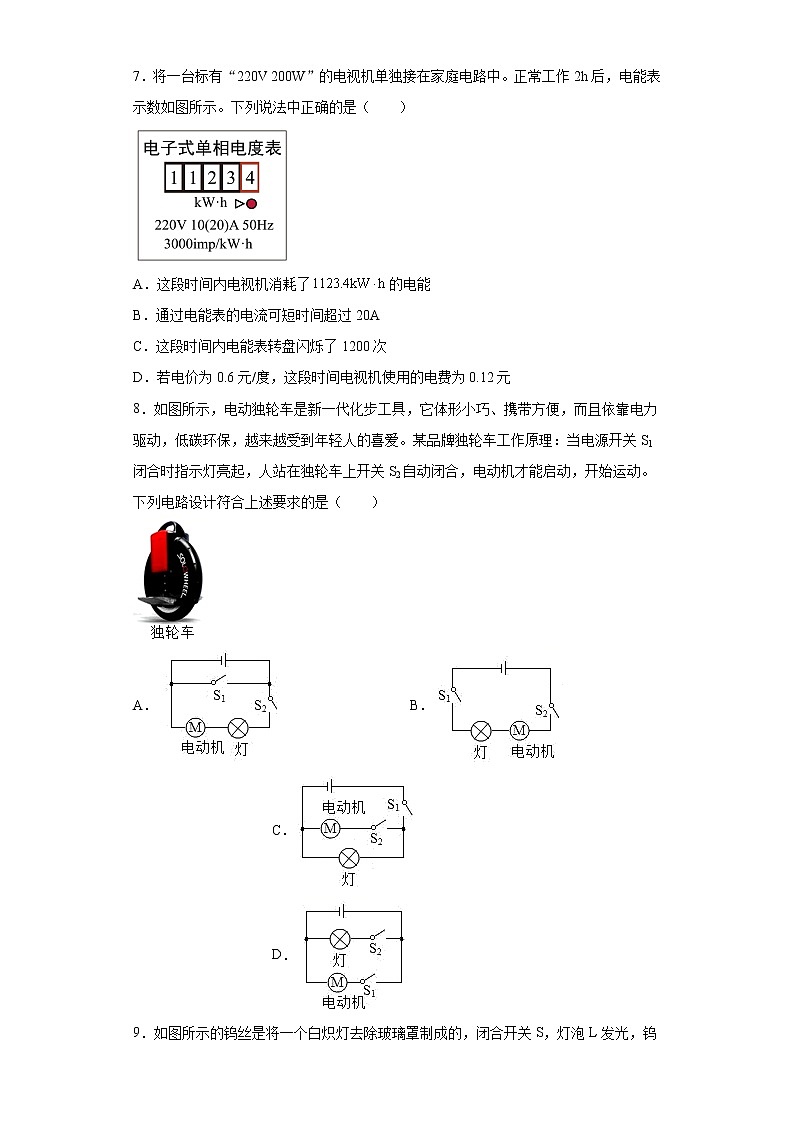

7．将一台标有“220V 200W”的电视机单独接在家庭电路中。正常工作2h后，电能表示数如图所示。下列说法中正确的是（　　）

A．这段时间内电视机消耗了的电能

B．通过电能表的电流可短时间超过20A

C．这段时间内电能表转盘闪烁了1200次

D．若电价为0.6元/度，这段时间电视机使用的电费为0.12元

8．如图所示，电动独轮车是新一代化步工具，它体形小巧、携带方便，而且依靠电力驱动，低碳环保，越来越受到年轻人的喜爱。某品牌独轮车工作原理：当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（　　）

A． B． C． D．

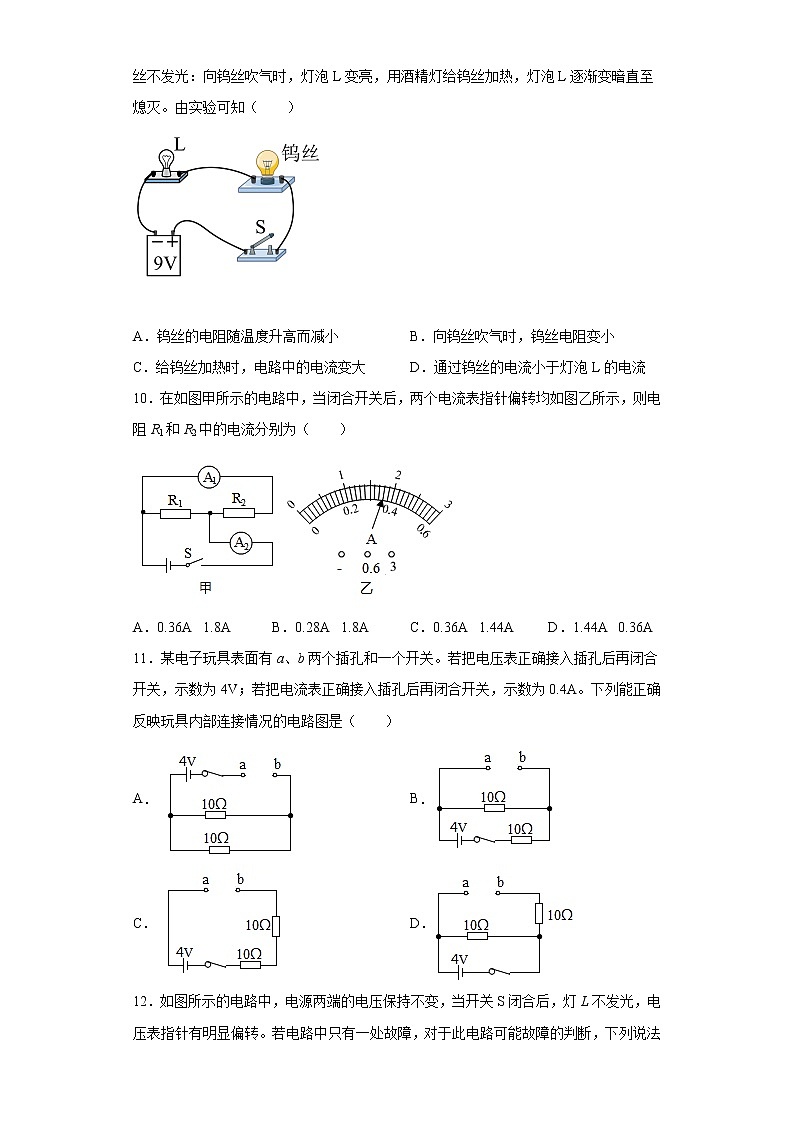

9．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，灯泡L发光，钨丝不发光：向钨丝吹气时，灯泡L变亮，用酒精灯给钨丝加热，灯泡L逐渐变暗直至熄灭。由实验可知（　　）

A．钨丝的电阻随温度升高而减小 B．向钨丝吹气时，钨丝电阻变小

C．给钨丝加热时，电路中的电流变大 D．通过钨丝的电流小于灯泡L的电流

10．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电阻R1和R2中的电流分别为（　　）

A．0.36A  1.8A B．0.28A  1.8A C．0.36A  1.44A D．1.44A  0.36A

11．某电子玩具表面有a、b两个插孔和一个开关。若把电压表正确接入插孔后再闭合开关，示数为4V；若把电流表正确接入插孔后再闭合开关，示数为0.4A。下列能正确反映玩具内部连接情况的电路图是（　　）

A． B．

C． D．

12．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转。若电路中只有一处故障，对于此电路可能故障的判断，下列说法中正确的是（　　）

A．灯L断路 B．灯L短路 C．R1短路 D．R2短路

13．下列关于四冲程内燃机的说法中正确的是（　　）

A．汽车内燃机压缩冲程是利用内能来做功

B．汽油机在吸气冲程中吸入汽缸的是汽油和空气的混合气体

C．汽车在行驶时，内燃机把油料中的化学能全部转化成机械能

D．一单缸四冲程汽油机的飞轮转速为2400r/min，则该汽油机活塞每秒对外做功40次

14．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，下列说法正确的是（　　）

A．R1与R2是串联

B．电压表只测R1两端的电压

C．当P向b滑动时，电压表示数不变，电流表A2示数不变

D．当P向b滑动时，两个电流表示数都变小

15．某家用电热水壶和白炽灯，其额定功率分别为1800W和40W，当它们正常工作时，下列说法中正确的是（　　）

A．电热水壶两端的电压比白炽灯两端的电压大

B．电热水壶消耗的电能比白炽灯消耗的电能快

C．通过电热水壶的电流比通过白炽灯的电流小

D．电热水壶产生的热量比白炽灯产生的热量多

16．下列说法中正确的是（　　）

A．冬天人们搓手取暖是利用热传递的方式来增加手的内能

B．用热水袋暖手，这是通过做功的方式改变手的内能

C．冰熔化过程中吸收热量，温度保持不变但内能增大

D．一杯冰水混合物的温度是时，它没有内能

17．如图是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。两个10Ω的电阻并联后再与另一个10Ω的电阻串联，将其中两个电阻按图示分别置于两个透明容器中，两个容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，下列说法正确的是（　　）

A．图示中实验是为了探究电流通过导体产生的热量与电阻的关系

B．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少

C．通电一段时间后，左侧U形管中液面的高度差比右侧的大

D．将图示中左侧10Ω电阻丝换成5Ω电阻丝后，可探究电流产生的热量与电阻的关系

18．据表格中数据，下列说法正确的是（　　）

A．单位质量的铁温度升高1℃时吸收的热量是0.46×103J

B．1kg铜温度升高1℃时，吸收的热量是0.39×103J/（kg·℃）

C．煤油和水体积之比为2∶1，吸收热量之比为12∶5，则升高温度之比为3∶1

D．初温、质量相同的铁块和铜块，吸收相同的热量后相接触，内能从铁块转移到铜块

二、填空题

19．一台单缸四冲程汽油机，如图所示的汽油机正处于______冲程；在此过程中燃气的内能______（选填“增加“减小”或“不变”）；若飞轮的转速为1500r/min，该汽油机每秒钟做功______次。

20．小明同学把铜片铁片分别插到菠萝上并与电压表的正、负接线柱相连接，电压表示数如图所示。这个菠萝电池的正极是___________片。菠萝电池将化学能转化为___________能。

21．冬天人们常常用热水袋取暖，热水袋内用热水作介质，是因为水的______大，该取暖的方式是通过______来改变物体的内能。

22．如图甲所示的两个验电器 A、B，其中A的金属球与被丝绸摩擦后的玻璃棒接触过，现用一金属棒连接验电器A、B的金属球，出现了如图乙所示的现象，由此可见有部分_____电荷(选填“正”或“负”）_____(选填“从A转移到B”或“从B转移到A”)

23．如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是______；若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡_________ （选填“会”或“不会”）发光。

24．如图所示，电源电压保持不变，先闭台开关S1，再闭合S2，电压表的示数______，电流表的示数______（两空均选填“变大”、“变小”或“不变”）。

25．将“6V 3W”的灯L1与“6V 6W”的L2串联接在电路中（不计温度对灯丝电阻的影响），要使其中一个灯正常发光且另一个灯不损坏，则电源电压应为__V，灯L2的实际功率是__W。

26．电热水壶常有“烧水”和“保温”两个档位，如图是其内部简化电路图，已知R0=55Ω，R1=1045Ω，当 S 接 1 时，电热水壶处于______档，当S接2时，通电 1min 产生的热量是______J。

27．小明发现实验室里有一卷单股导线，他了解到此类电线每米的电阻约为0.3Ω。为了粗略估算电线有多长，小明用电压表、电流表和电源连接成如图所示的电路进行测量。测得电压表的示数为5.4V，电流表的示数为0.3A，则导线的电阻为______Ω，这卷电线的长度约为______m。

28．根据如图所示的三个研究分子动理论相关的实验情景，回答相关问题：

（1）甲图，将端面已切平的两块铅柱紧压在一起，下面悬挂钩码后两铅柱仍不分离，这说明___________；

（2）乙图，把铅板和金板压在一起，几年后将它们分开，会发现金板上渗入一些铅，铅板上渗入一些金，这说明固体也能发生___________现象；

（3）丙图，给试管内的水加热一段时间，水蒸气将橡胶塞推出，小车向后退。在这个过程中水蒸气的内能转化为橡胶塞和小车的___________能。

29．如图甲是同学们自己发明的电子握力器的模拟电路。电源电压3V不变，滑动变阻器R的最大值为25Ω，b端固定在绝缘定座上。手柄A与变阻器滑片固定在一起，握力为零时，滑片处于a端，R0为定值电阻。力量计由一个电流表（量程为0~0.6A）改装而成。使用时，先闭合开关S，再用手握住手柄A向下运动压缩弹管，握力就显示在力量计表盘上。

(1)R0的作用是___________。

(2)当握力增加时，力量计的示数也随之增大，请结合图分析其原因：__________________。

(3)当握力器的握力最大时，力量计示数为最大值（即电流表达到最大值），力量计的零刻度线对应原电流表的示数为___________A。

(4)改装设计：用电压表代替电流表做力量计，乙图已画出部分电路，请在乙图中补充完成电路的设计。要求：当握力为零时，力量计（电压表）的示数为零___________。

三、作图题

30．根据实物图在方框内画出相应电路图。

31．如图所示的图中有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S，向左移动滑动变阻器的滑片，灯泡变暗且电压表示数变大。

四、计算题

32．用天然气灶给水加热，在1标准大气压下，把质量为10kg，温度为20℃的水加热到沸腾，求：

(1)水吸收了多少热量？[c水=4.2×103J/（kg·℃）]

(2)将10kg温度为20℃的水加热到沸腾，至少需要燃烧多少m3的天然气？（q天然气=4.2×107J/m3）

33．如图所示，电源电压恒定，R1的阻值为，R2的阻值为。当S闭合，S1、S2断开时，电流表的示数为0.5 A：当S、S1、S2都闭合时，电流表的示数变化了0.4 A。求：

(1)电源两端电压U；

(2)定值电阻R3的阻值。

34．在如图所示的电路中，电源电压为18V且保持不变，滑动变阻器R3的规格为“36Ω、1A”。

①只闭合开关S1时，将滑片分别置于A、B两点时，R3的功率均为4W，滑片置于A点时，电流表示数为IA，滑片置于B点时，电流表示数为IB；

②只闭合S1和S2，电路消耗的总功率为P1；

③只闭合S1和S3，电路消耗的总功率为P2，已知IA:IB=1:2，P1:P2=l:2。

（1）画出②③两种情况的简化电路；

（2）求出R1:R2；

（3）①中当滑片置于A点时，电压表V1的示数为多少？

（4）只闭合开关S1时，重新调节滑片P，使R3和R2的总功率达到最大值P；闭合所有开关调节滑片P，使电路的总功率达到最小值P4，则P3与P4的比值为多少？

五、实验题

35．小希同学用如图所示电路来探究串联电路的电压规律：

(1)实验中应选择规格 ______ （选填“相同”或“不同”）的小灯泡；

(2)用电压表分别测出与、与、与两点间的电压为、 、。经过多次测量，得到的数据记录在表中。分析实验数据，你可得到串联电路的电压规律是 ______ （用、、表示）；

(3)下列实验与此实验中进行多次测量的目的不相同的是 ______

A．测量定值电阻阻值

B．探究电流与电阻的关系

C．探究串联电路中的电流规律

36．小蒋同学在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图所示的电路。

（1）连接电路时，滑动变阻器滑片P应置于___________（选填“a“、“b”）端。闭合开关后发现电流表无示数，但是电压表有示数，其原因可能是___________ ；

（2）排除故障后，更换定值电阻进行多次测量，小明测得的三组数据如表所示，据此数据可得到结论：电压一定时，通过导体的电流与导体的电阻成___________。

六、双选题

37．在如图所示的两电路中，R1、R2为定值电阻，滑动变阻器R3（最大阻值为R3）相同，电源电压相等且保持不变，闭合甲图中开关S1，将滑动变阻器的滑片P从最左端移到最右端，发现电流表A1的示数变为原来的。再将甲图中的滑片移到最左端、乙图中的滑片移到最右端后，闭合开关S1、S2，发现电流表A1、A2的示数为之比为1:2；此时R1、R2消耗的电功率分别为P1、P2.以下结论正确的是（　　）

A．R1:R2=2:3 B．R1:R2=3:2 C．P1:P2=3:1 D．P1:P2=2:3

七、多选题

38．物理兴趣小组的同学，为了探究滑动变阻器的电流、电压关系，按照如图甲的电路进行实验。组装好电路后，闭合开关，让滑片P从最右端开始向左滑动，测量滑片到最右端的距离X，同时观察电压表、电流表的示数，记录数据并绘制图像。电压表读数U与X的关系如图乙所示，电流表读数I与X的关系如图丙所示。根据题目信息，以下说法中正确的是（　　）

A．滑动变阻器电阻丝没有断路时的总电阻是20Ω

B．滑动变阻器滑片P每滑动1cm的阻值变化4Ω

C．由图像可知，电源电压3.0V，滑动变阻器出现了断路故障，且断点位置X=5cm

D．若电流表的量程为0~3A。则此电路的最大功率可达4.5W

参考答案

1．B

2．B

3．A

4．D

5．A

6．A

7．C

8．C

9．B

10．D

11．D

12．B

13．B

14．C

15．B

16．C

17．C

18．C

19．压缩冲程    增加    12

20．铜    电

21．比热容    热传递

22．负    从B转移到A

23．铅笔芯接入电路的长度    不会

24．变大    变大

25．9    1.5

26．保温    5.28×104

27．18    60

28．分子之间存在引力    扩散    机械

29．保护电路    当握力增加时，滑片下移，R接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即由电流表改装力量计的示数也随之增大    0.1

30．

31．

32．(1)3.36×106J；(2)0.08m3

33．(1)15 V  (2)  1

34．（1）见解析；（2）2:1；（3）4V；（4）1:25

35．不同        A

36．b    电阻R断路    反比

37．BD

38．CD
