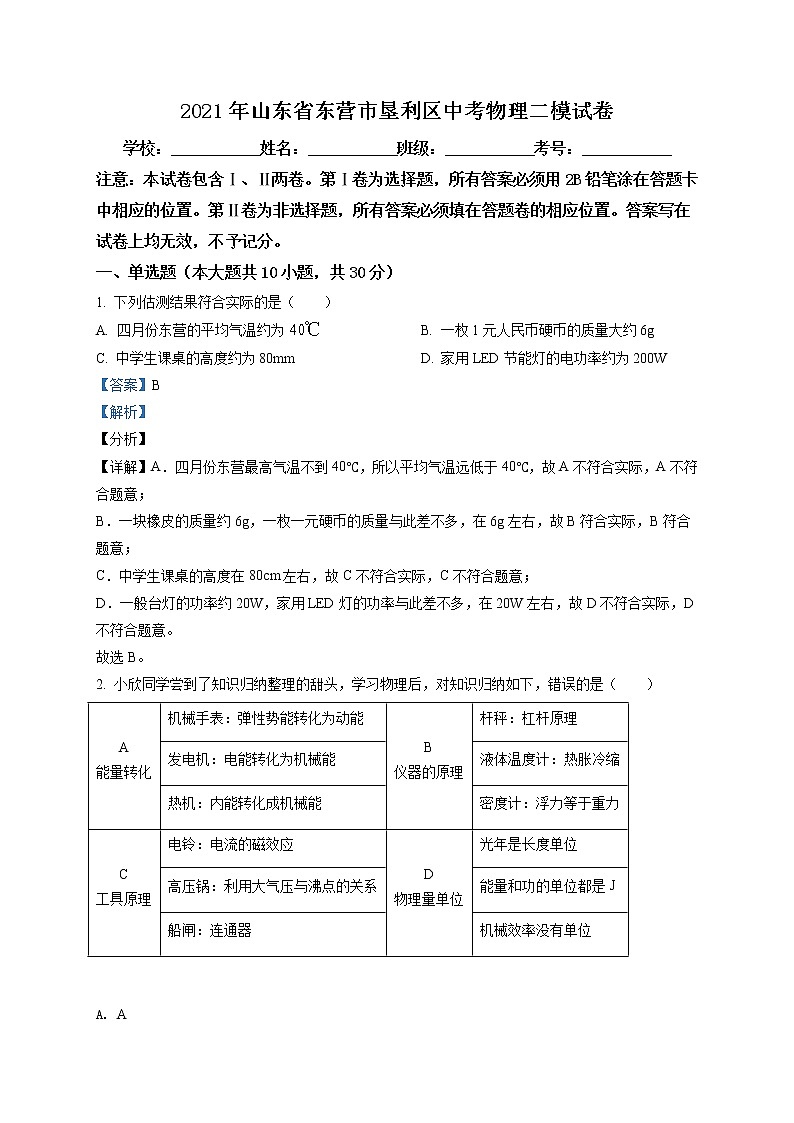

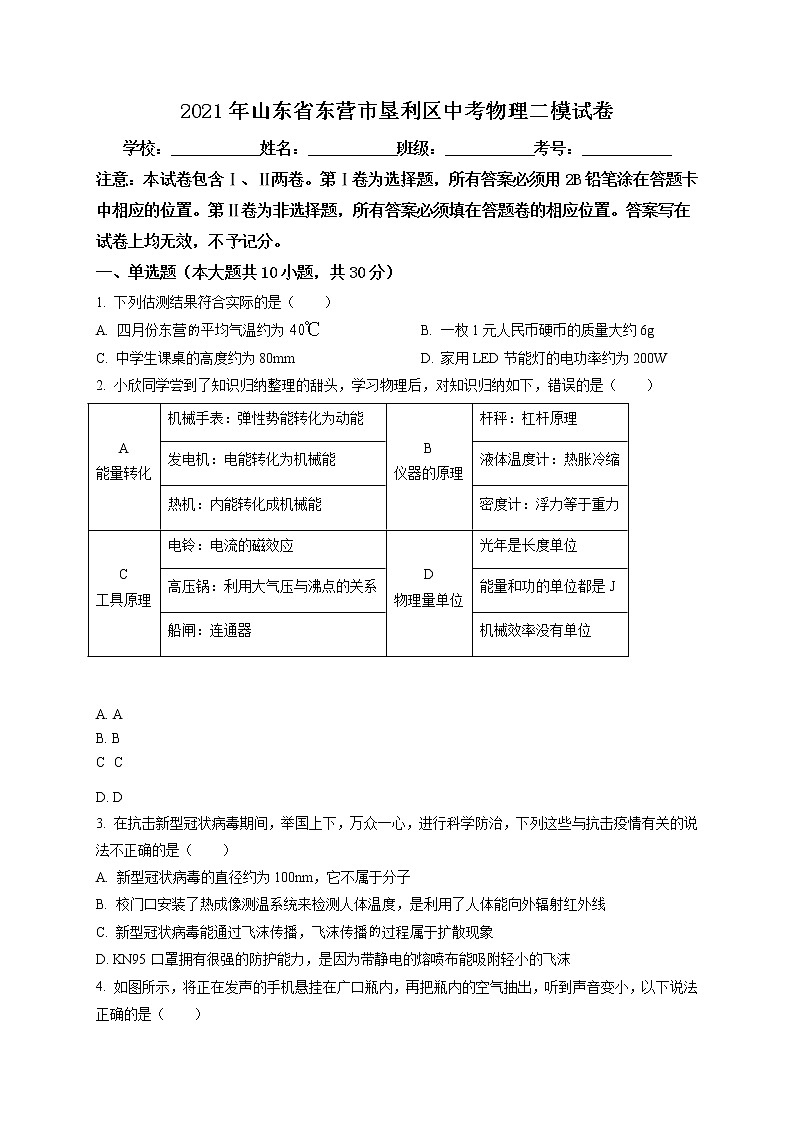

2021年山东省东营市垦利区中考物理二模试卷
学校：___________姓名：___________班级：___________考号：___________
注意：本试卷包含Ⅰ、Ⅱ两卷。第Ⅰ卷为选择题，所有答案必须用2B铅笔涂在答题卡中相应的位置。第Ⅱ卷为非选择题，所有答案必须填在答题卷的相应位置。答案写在试卷上均无效，不予记分。
一、单选题（本大题共10小题，共30分）
1. 下列估测结果符合实际的是（ ）
A. 四月份东营的平均气温约为 B. 一枚1元人民币硬币的质量大约 6g
C. 中学生课桌的高度约为 80mm D. 家用 LED 节能灯的电功率约为 200W
【答案】B
【解析】
【分析】
【详解】A．四月份东营最高气温不到40℃，所以平均气温远低于40℃，故A不符合实际，A不符合题意；
B．一块橡皮的质量约6g，一枚一元硬币的质量与此差不多，在6g左右，故B符合实际，B符合题意；
C．中学生课桌的高度在80cm左右，故C不符合实际，C不符合题意；
D．一般台灯的功率约20W，家用LED灯的功率与此差不多，在20W左右，故D不符合实际，D不符合题意。
故选B。
2. 小欣同学尝到了知识归纳整理的甜头，学习物理后，对知识归纳如下，错误的是（ ）
A
能量转化
机械手表：弹性势能转化为动能
B
仪器的原理
杆秤：杠杆原理
发电机：电能转化为机械能
液体温度计：热胀冷缩
热机：内能转化成机械能
密度计：浮力等于重力
C
工具原理
电铃：电流的磁效应
D
物理量单位
光年是长度单位
高压锅：利用大气压与沸点的关系
能量和功的单位都是J
船闸：连通器
机械效率没有单位
A. A
B. B
C. C
D. D
【答案】A
【解析】
【详解】A．该选项中有一个错误：将电能转化为机械能的是电动机；发电机是将机械能转化为电能的装置。故A项错误；A项符合题意；
B．杆秤是利用杠杆原理制成的；液体温度计是利用水银热胀冷缩的性质制成的；密度计利用浮力等于重力的原理制成的；故B项正确；B项不符合题意；
C．电铃是利用电流的磁效应原理；高压锅是利用大气压与沸点的关系的原理；船闸是利用连通器原理制成的；故C项正确；C项不符合题意；
D．光年是长度单位；能量和功的单位都为J；机械效率没有单位；故D项正确；D项不符合题意。
故选A。
3. 在抗击新型冠状病毒期间，举国上下，万众一心，进行科学防治，下列这些与抗击疫情有关的说法不正确的是（ ）
A. 新型冠状病毒的直径约为 100nm，它不属于分子
B. 校门口安装了热成像测温系统来检测人体温度，是利用了人体能向外辐射红外线
C. 新型冠状病毒能通过飞沫传播，飞沫传播的过程属于扩散现象
D. KN95口罩拥有很强的防护能力，是因为带静电的熔喷布能吸附轻小的飞沫
【答案】C
【解析】
【分析】
【详解】A．新冠病毒由蛋白质分子和RNA分子构成，新冠病毒不是分子，故A正确，不题意；
B．校门口安装了热成像测温系统来检测人体温度，是利用了人体能向外辐射红外线，故B正确，不符合题意；
C．新冠病毒可以通过飞沫传播，飞沫肉眼可以看到，不属于分子，所以飞沫传播的过程不属于扩散现象，故C错误，符合题意；
D．由于带电体能吸引轻小物体，KN95口罩拥有很强的防护能力，是因为口罩中间层的熔喷布是一种超细静电纤维，能够有效利用静电吸附轻小的病毒粉尘、飞沫，故D正确，不符合题意。
故选C。

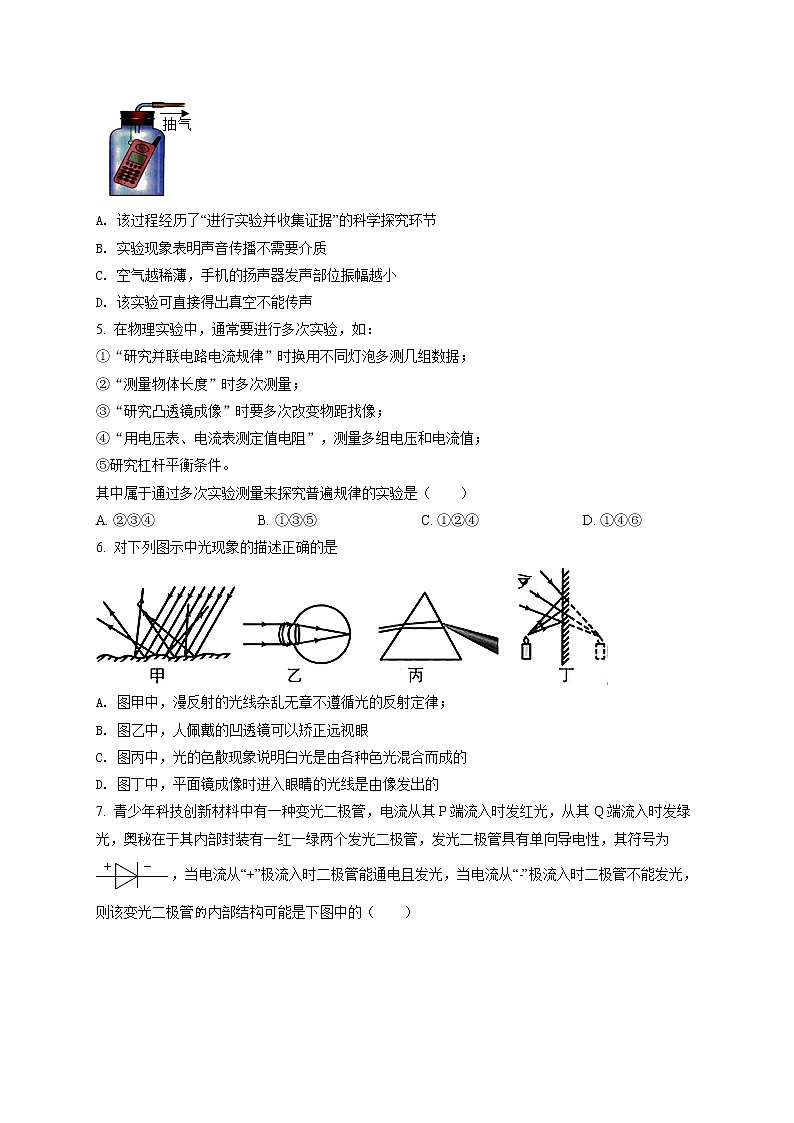

4. 如图所示，将正在发声的手机悬挂在广口瓶内，再把瓶内的空气抽出，听到声音变小，以下说法正确的是（ ）
A. 该过程经历了“进行实验并收集证据”的科学探究环节
B. 实验现象表明声音传播不需要介质
C. 空气越稀薄，手机的扬声器发声部位振幅越小
D. 该实验可直接得出真空不能传声
【答案】A
【解析】
【详解】A．探究真空是否能传声的实验（真空铃实验）中，采取了理想实验法，该过程经历了“进行实验并收集证据”的科学探究环节，故A正确；
B．实验现象表明声音的传播需要介质，故B错误；
C．手机的扬声器发声部位振幅与空气没有关系，故C错误；
D．瓶内很难形成真空，瓶内少量空气还有瓶体等固体，仍可将声音传出，该实验不能直接得出真空不能传声，故D错误。
故选A。
5. 在物理实验中，通常要进行多次实验，如：
①“研究并联电路电流规律”时换用不同灯泡多测几组数据；
②“测量物体长度”时多次测量；
③“研究凸透镜成像”时要多次改变物距找像；
④“用电压表、电流表测定值电阻”，测量多组电压和电流值；
⑤研究杠杆平衡条件。
其中属于通过多次实验测量来探究普遍规律的实验是（ ）
A. ②③④ B. ①③⑤ C. ①②④ D. ①④⑥
【答案】B
【解析】
【分析】
【详解】①“研究并联电路电流规律”时换用不同灯泡多测几组数据；③“研究凸透镜成像”时要多次改变物距找像；⑤研究杠杆平衡条件。这三个实验是通过多次测量来找到普遍规律；②“测量物体长度”时多次测量；④“用电压表、电流表测定值电阻”，测量多组电压和电流值。这两个实验是采用多次测量取平均值的办法来减小误差。故ACD不符合题意，B符合题意。
故选B。
6. 对下列图示中光现象的描述正确的是
A. 图甲中，漫反射的光线杂乱无章不遵循光的反射定律；
B. 图乙中，人佩戴的凹透镜可以矫正远视眼
C. 图丙中，光的色散现象说明白光是由各种色光混合而成的
D. 图丁中，平面镜成像时进入眼睛的光线是由像发出的
【答案】C
【解析】
【分析】
【详解】A．漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，该选项说法错误；
B．近视眼需要佩戴凹透镜矫正，该选项说法错误；
C．白光通过三棱镜时，因为不同颜色的光通过玻璃时偏折的角度不同，白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光，该选项说法正确；
D．平面镜成虚像，虚像是反射光线的反向延长线会聚而成的，虚像不会发出光线．该选项说法错误．
7. 青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（ ）
A. B.
C. D.
【答案】C
【解析】
【分析】当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态．
【详解】因为二极管具有单向导电性，当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其P端流入时发红光，从其Q端流入时发绿光，所以两二极管并联，且红发光二极管的正接线柱在P端，负接线柱在Q端，绿发光二极管的正接线柱在Q端，负接线柱在P端，所以C图正确．
【点睛】当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态．
8. 如图示，孩子坐着雪橇从高高的雪坡上滑下，最终停下来。这一过程中所涉及的物理知识，下列说法中正确的是（ ）
A. 雪橇会停下来是因为受到惯性的作用
B. 雪橇受到的重力与雪坡对雪橇的支持力是一对平衡力
C. 整个过程中，孩子机械能保持不变
D. 雪橇对雪坡的压力与雪坡对雪橇的支持力是一对相互作用力
【答案】D
【解析】
【分析】
【详解】A．滑行的雪橇会停下来是是因为受到摩擦力的作用，不是因为惯性，故A错误；
B．雪橇受到的重力与雪坡对雪橇的支持力大小不相等，不在同一条直线上，所以不是一对平衡力，故B错误；
C．滑雪者坐着雪橇从高高的雪坡上滑下的过程中有一部分机械能克服摩擦做功，机械能转化为内能，故有机械能损失，所以机械能会减小，故C错误；
D．雪橇对雪坡的压力与雪坡对雪橇的支持力，大小相等、方向相反，作用在两个物体上，是一对相互作用力，故D正确。
故选D。
9. 额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是
A. 甲、乙两灯的电阻均随电压增大而减小
B. 甲、乙两灯的额定功率之比为4:1
C. 甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2
D. 甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:3
【答案】D
【解析】
【详解】A．由甲、乙曲线图可知，灯泡的电阻随电压的增大而增大．故A错误；
B．由于甲、乙两灯的额定电压均为6V，由图象可知：I甲额=0.6A，I乙额=0.3A，则 ，故B错误；
C、甲、乙两灯并联在2V的电源两端时，由图象可知：I甲=0.3A，I乙=0.2A，根据 可知电阻之比是： ，故C错误；
D．把甲、乙两灯串联接在8V的电源上时，通过它们的电流相等，且电源的电压等于两灯泡两端的电压之和，由图象知道，当电路中的电流为0.3A，甲灯的实际电压为2V，乙灯的实际电压为6V时满足电源电压为8V，所以实际功率之比：P甲：P乙=U甲I：U乙I=2V：6V=1：3，故D正确．
10. 两个相同的容器中，分别盛有甲、乙两种液体，把完全相同的两个小球分别放入两个容器中，当两球静止时液面相平，球所处位置如图所示。甲、乙两种液体对容器底部的压强大小分别为、，两球在甲、乙两种液体中所受浮力大小分别为、，则它们的大小关系是（ ）
A. B.
C. D.
【答案】A
【解析】
【分析】
【详解】球在甲中漂浮，浮力等于重力，在乙中悬浮，浮力等于重力，两球的重力相等，所以两球浮力相等，即
F甲=F乙
在甲中漂浮，则
ρ甲>ρ球
在乙中悬浮，则
ρ乙=ρ球
所以
ρ甲>ρ乙
两个容器中液体的深度相同，根据公式p=ρgh可知
p甲>p乙
故选A。
二、填空题（本大题共7小题，共14分）
11. 如图，在试管中加入少量水，用嘴对着试管口部吹气，使其发声，这是由于管内空气柱正在_____，增加试管中的水量，吹气时声音的音调变_____（高/低）．
【答案】 ①. 振动 ②. 高
【解析】
【分析】声音是由物体的振动产生的，振动的频率越高，音调越高．
【详解】声音由振动产生，所以在试管中加入少量水，用嘴对着试管口部吹气，使其发声，这是由于管内空气柱正在振动而发出声音的；
增加试管中的水量，空气柱变短，振动频率变高，所以吹气时声音的音调变高．
【点睛】牢记声音的三个特征及其决定因素，音调由振动频率决定，响度由振幅决定，音色由振动的材料、方式等决定．
12. 泡温泉时感觉身体会发热，这是通过_____的方式改变了身体的内能．烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的__________较大的缘故．
【答案】 ①. 热传递 ②. 比热容
【解析】
【详解】泡温泉时感觉身体会发热，是身体吸收了热量，所以这是通过热传递的方式改变了身体的内能．
烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的比热容较大，吸收相等的热量时，温度升高的低．
点睛：水的比热容较大，注意了解其在生产、生活中的应用，如作为热机的冷却物质，作为北方冬季的取暖物质，解释海陆性质的不同等．
13. 如图所示是光在空气和玻璃两种物质中传播的路线，由图可知：空气在界面___________侧，折射角的大小是___________度。
【答案】 ①. 左 ②. 30
【解析】
【分析】
【详解】[1][2]根据光的反射定律知，反射角等于入射角，所以CD为法线，AB为界面；根据光的折射光线和入射光线分别位于法线两侧，可知FO是入射光线，OE为反射光线，OG为折射光线；从图可知，入射光线与界面的夹角为30°，则入射角为
90°-30°=60°
折射光线与法线的夹角为30°，所以折射角为30°，由折射角小于入射角可知，AB左边为空气，右边为玻璃。
14. 如图是悬浮式无线蓝牙音箱，可由蓝牙通过 ________（选填“超声波”或“电磁波”）实现与手机数据的无线传输。该产品底座里有一个电磁铁，可使箱体悬在空中，这是根据同名磁极相互 ______的原理实现的。
【答案】 ①. 电磁波 ②. 排斥
【解析】
【分析】
【详解】[1]蓝牙连接是利用一定频率的电磁波来工作的，所以悬浮式无线蓝牙音箱可由蓝牙通过电磁波实现与手机数据的无线传输。
[2]该产品底座里有一个电磁铁，可使箱体悬在空中，说明电磁铁与箱体相互排斥，应为同名磁极。
15. 两只定值电阻，甲标有“10Ω 0.8 A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，在不损坏电阻的情况下，电路两端允许加的最大电压为________V． 把它们并联在同一电路中，干路中允许通过的最大电流为_______A．
【答案】 ①. 15 ②. 1.33
【解析】
【详解】[1]当两电阻串联时，通过它们的电流相等，最大电流应等于额定电流较小的电阻的电流为0.6A，串联时总电阻为两电阻之和为25Ω，根据知，此时电路两端允许加的最大电压为15V；
[2]当两个电阻并联时，两端的电压相等，根据知两端电压分别为8V、9V，，最大电压应等于额定电压较小的电阻的电压为8V，由得，此时通过甲的电流为0.8A，通过乙的电流为0.53A，所以并联时，干路中的电流最大为1.33A。
16. 小明家的电能表如图所示，当小明家只有一盏白炽灯工作15min时，转盘正好转过25圈，则该灯泡的实际功率为___________W。
【答案】40
【解析】
【分析】
【详解】2500r/(kWh)表示电路中每消耗1kWh的电能，电能表的转盘转2500r，电能表转盘转25r，灯泡消耗的电能
时间
t=15min=025h
灯泡的实际功率
17. 如图所示电路，闭合开关，用酒精灯加热用细铁丝绕制的线圈，写出你将会看到什么现象并解释：________。
【答案】电流表的示数将变小，灯泡亮度变暗。因为铁丝的电阻会随着温度的升高而变大，通过的电流就会变小。灯泡通过的电流变小，则亮度变暗。
【解析】
【详解】电流表的示数将变小，灯泡的亮度变暗。导体的电阻是导体本身的一种性质，与导体的材料、长度、横截面积有关，还与温度有关，大多数导体的电阻会随温度的升高而变大。当用酒精灯加热细铁丝时，铁丝的电阻变大，电流就会变小。灯泡通过的电流变小，所以灯泡亮度变暗。
三、作图题（本大题共2小题，共4分）
18. 在图中，画出使轻质杠杆保持平衡的最小的动力的示意图和这个最小动力的力臂（保留作图痕迹）
【答案】
【解析】
【详解】根据杠杆的平衡条件：，可知在阻力和阻力臂不变的情况下，要使动力最小，就要使动力臂L1最大，即在杠杆上找一点，使其到支点的距离最长，这个距离即为动力臂。由图可知，在杠杆上 A点到支点O的距离最大，过A沿斜向上的方向做OA的垂线即为最小的动力F，答案如下图所示：
19. 如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.
（ ）
【答案】
【解析】
【详解】家庭电路中各个用电器是并联连接的，所以，此电路中的两盏吊灯L1和L2并联，开关则应接在干路上同时控制两盏灯泡，且开关应先接在火线上；安装三孔插座时，应上孔接地线，左孔接零线，右孔接火线，故电路如图：
四、实验探究题（本大题共3小题，共30分）
20. 小明用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。
（1）测焦距：如甲图所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最小、最亮的光斑。由此可得出该凸透镜的焦距为________cm；
（2）如乙图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到同一高度，当蜡烛距凸透镜的距离为35cm时，移动光屏，可在光屏上得到一个清晰倒立、______选填“放大”或“缩小”的实像。若对换蜡烛和光屏的位置，光屏上仍能得到一个清晰的像，据此原理，人们制成的光学仪器是________。
（3）若将一副眼镜放在凸透镜前，光屏上的像变模糊，往左适当调节光屏的位置，像又会变清晰。则所用的眼镜为_______选填“近视”或“远视”眼镜。若此时移开眼镜，为了使像再次清晰，可将蜡烛向________方移动。
（4）如乙图所示，把凸透镜换成焦距为30cm的，保持蜡烛和凸透镜的位置不变，移动光屏，在光屏上________选填“能”或“不能”得到一个清晰的像，原因是_________。
【答案】 ①. 10.0 ②. 缩小 ③. 投影仪 ④. 远视 ⑤. 左 ⑥. 不能 ⑦. 像距大于60cm
【解析】
【分析】
【详解】（1）[1]焦距是从焦点到凸透镜的距离，由图知，刻度尺的分度值为1cm，该凸透镜的焦距为
f=40.0cm-30.0cm=10.0cm
（2）[2][3]蜡烛距凸透镜的距离为35cm，则物距大于2f，则可在光屏上得到倒立缩小的实像，此时像距处于f和2f之间；若对换蜡烛和光屏的位置，则物距处于f和2f之间，凸透镜成倒立放大的实像，幻灯机或投影仪都是根据这个原理制成的。
（3）[4][5]将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明提前成像了，故放置的是使光线会聚的凸透镜，这种眼镜是用来矫正远视眼的；若此时移开眼镜，会聚能力变弱，成像在此时光屏后方，为了使像再次清晰，可将蜡烛远离透镜，即向左方移动。
（4）[6][7]把凸透镜换成焦距为30cm的，物距为35cm，大于1倍焦距小于2倍焦距，此时像距大于2倍焦距60cm，也就是说像在“100cm”后面，超出了光具座长度，所以在光屏上无法成清晰的实像。
21. 小成想要测定小灯泡的额定功率，他选用了以下器材：标有“”字样的小灯泡老师告诉他，该小灯泡正常工作电流在左右，电源为6V的恒稳蓄电池，量程为“”与“”的电流表，量程为“”与“”的电压表，开关，导线。可是在选择滑动变阻器时他犹豫了，因为有三种规格的滑动变阻器，分别标有“”、“”、“”字样。
（1）估算一下，请你帮小成选择一只合适的滑动变阻器_________；
（2）如图甲所示，小成连接了一部分电路后又纠结了，请你在不改变他已经连接部分的前提下，再帮他连接完整；（ ）
（3）连接完整后，小成按正确程序操作，闭合开关S，发现灯泡不亮。电流表指针偏转明显，而电压表指针几乎不动，仔细检查，连接无误。那么出现该状况的原因应该是___________。
A．电压表内部断路了
B.灯泡的灯丝断了
C.灯座内部出现了短路
D.滑动变阻器的电阻线断了
（4）在老师的指点下，小成自己排除了故障，再闭合开关S，灯泡亮了，但发光很暗，观察电压表示数，仅有，这时小成应将滑片P向___________端选填“A”或“B”适当滑动；
（5）当小灯泡两端的电压达到额定电压后，电流表的示数如图乙所示，小佳测得小灯泡的额定功率是___________。
（6）完成上述实验后，又找来了一个阻值为的电阻和两个开关，并借助部分现有的实验器材，设计了如图丙所示的电路，也测出了额定电压为的小灯泡的额定功率。请完成下列的实验步骤：
①先闭合再闭合开关___________，移动滑片，当电压表的示数为___________时，停止移动滑片；
②保持滑片的位置不动，断开开关再闭合开关___________，读出此时电压表的示数为U；
③灯泡额定功率的表达式为P=_________ 用已知量和测量量表示。
【答案】 ①. ” ②. ③. ④. A ⑤. ⑥. ⑦. ⑧. ⑨.
【解析】
【分析】
【详解】（1）[1]灯泡正常工作时的电压为2.5V，灯泡与滑动变阻器串联，则滑动变阻器的电压为
灯泡正常工作时的电流为0.3A，根据欧姆定律可得灯泡正常工作时滑动变阻器的电阻为
即滑动变阻器连入电路的电阻至少为11.67Ω，又正常工作时的电流0.3A<0.5A，故应选用“20Ω0.5A”的滑动变阻器。
（2）[2]注意电压表和电流表的连接方法，故电压表选用小量程与灯并联，连接如图所示：
（3）[3]闭合开关S，电流表指针偏转明显，说明电路为通路；发现灯泡不亮，而电压表指针几乎不动，则与电压表并联的灯泡短路，又连接无误，可判断灯座内部出现短路。
故选C。
（4）[4]因电压1.8V小于额定电压2.5V，故应减小滑动变阻器的电压，由分压原理知应减小滑动变阻器的阻值，故滑片向A端移动。
（5）[5]由图乙知电流表选用的是小量程，分度值为0.02A，电流表的示数为0.28A，由功率公式计算灯泡的额定功率P=UI=2.5V×0.28A=0.7W。
（6）[6][7]实验中应先使灯泡正常发光，则用电压表测量灯泡的电压，故闭合开关和，当电压表示数为时确定滑片位置。
[8][9]保持滑动变阻器阻值不变，断开开关再闭合开关，用电压表测量滑动变阻器和灯泡的电压之和为U；③串联电路中电流相等，灯泡的额定电流为
则小灯泡的额定功率得
22. 小明和小强想比较鲜榨苹果汁和购买的某品牌苹果汁的密度大小，他们想分别测出两种液体的密度。
（一）小明用如图所示弹簧测力计和量筒测量小石块的密度弹簧测力计的分度值是___________，量筒的分度值是___________；
下列是小明测量鲜榨果汁密度的实验步骤，请你补充完成。
（1）用细线拴住一个小石块，用弹簧测力计测出小石块的重力G；
（2）在量筒中装适量的苹果汁，记下液面的示数为V1；
（3）将小石块浸没在量筒的苹果汁中，记下此时弹簧测力计的示数F，并记下___________。计算出苹果汁的密度为___________。（写出表达式）
（二）小强测某品牌苹果汁的密度大小，可供选择的器材有：A.天平（带砝码）、B.足量水、C.量筒、D.细线、E.石块、F.烧杯，请选择器材设计出误差最小的方案。
（1）选择的器材（写字母）___________；
（2）实验步骤___________；
（3）苹果汁的密度___________。（表达式）
【答案】 ①. ②. 2mL ③. 液面的示数V2 ④. ⑤. ABF ⑥. 见解析 ⑦.
【解析】
【分析】
【详解】（一）[1]弹簧测力计0-1N间，分了5格，每1小格就为0.2N。
[2]量筒10-20mL间，分了5格，每1小格为2mL。
（3）[3][4]根据F浮=ρ液gV排，记下此时量筒中液面的示数V2，才能计算出小石块排开水的苹果汁的体积
V排=V2-V1
从而计算出ρ液；所以
（二）（1）[5]设计的方案要误差最小，而量筒分度值2mL，过大，会使得测量误差比较大；弹簧测力计的分度值0.2N，算出质量大约为20g，分度值也过大，也会使得测量误差比较大；天平的分度值约为0.1或0.2g，分度值小，所以选用天平和水、烧杯，即A、B和F。
（2）[6]实验步骤：①用天平称出空烧杯的质量m1；②用烧杯装适量的水，在水面做上记号，并用天平测出烧杯和水的总质量m2；③倒掉水并擦干净烧杯，往烧杯中装苹果汁，使苹果汁液面与记号相平，再用天平测出烧杯和苹果汁的总质量为m3。
（3）[7]因为
V苹果汁=V水
即
所以
五、计算题（本大题共2小题，共22分）
23. 为了改善同学们的学习条件，学校给各班级配置了空调。小亮在爸爸的协助下利用课余时间设计了模拟空调电路，如图所示。其中风扇负责送风，压缩机实现制冷功能，R1、R2均为发热器实现发热功能。该电路可以实现吹自然风，冷风，热风三种工作模式，电路相关参数如表格所示。
（1）空调应该用三脚插头，使金属外壳与___________连接；
（2）模拟空调吹冷风时正常工作一小时耗电多少度？（ ）
（3）求电阻R1的阻值及R2的最大阻值？（ ）
（4）空调一般都设有单独的保险装置，请计算说明该模拟空调应该选用哪种保险装置？答；应选______。
A．220V 4A
B．220V 6A
C．220V 10A
D．380V 6A
风扇功率W
100
压缩机功率W
400
发热器功率W
200~1210
【答案】 ①. 大地 ②. 度 ③. ， ④. B
【解析】
【分析】
【详解】（1）[1]空调应该用三脚插头，使金属外壳与大地连接，能及时导走金属外壳所带的电，避免触电事故。
（2）[2]模拟空调吹冷风时，功率
P=P风扇+P压缩机=100W+400W=500W=0.5kW
正常工作一小时耗电
W=Pt=0.5kW×1h=0.5kW⋅h=0.5度
（3）[3]由图知，R1、R2串联，根据公式知，当滑动变阻器接入阻值为0，最小值时，发热器功率功率最大为
Pmax=1210W
由上述公式得
当滑动变阻器R2接入电路的阻值最大时，R1、R2串联
R总=R1+R2
发热器功率功率最小为
Pmin=200W
由得
变阻器R2接入电路的最大阻值
R2=R总-R1=242Ω-40Ω=202Ω
（4）[4]利用公式得，在电压不变的情况下功率越大，回路电流越大，由表格数据可知模拟空调输出的最大功率
P_max'=1210W+100W=1310W
由上述公式可知此时回路电流
故ACD不符合题意，B符合题意。
故选B。
24. 水上飞机又称：或“蛟龙-600”）是中国航空工业集团公司特种飞行器研究所设计研制的大型灭火、水上救援水陆两栖飞机，是全球在研的最大的水陆两栖飞机。AG600主要用于大型灭火和水上救援，可以从地面起飞和降落，也可以从水面起飞和降落。AG600蓄满水后的最大质量为。取，，）
（1）起落架与地面接触总面积为，蓄满水静止在地面时，求其对地面的压强；
（2）某次试飞前，飞机蓄满水后静止在某湖面上，求其排开湖水的体积；
（3）在水面滑行测试中，蓄水后飞机总重为，飞机在水面上以的速度匀速滑行了1min，滑行过程中所受阻力为总重的倍，求发动机牵引力的功率；
（4）在上述（3）匀速飞行过程中，发动机的效率为，求这1min里消耗的柴油是多少千克？
【答案】（1）；（2）；（3）；（4）
【解析】
【分析】
【详解】解：（1）飞机蓄满水静止在地面上时，对地面的压力
对地面产生的压强
（2）飞机静止在水面上是漂浮状态，此时飞机受到的浮力等于自身的重力
F浮=G总=5.35×105N
由F浮=ρ液gV排可得排开水的体积
（3）飞机滑行过程中所受阻力
f=0.5G总=0.5×5×105N=2.5×105N
因为飞机沿直线匀速滑行，所以飞机受到的牵引力
F=f=2.5×105N
飞机在水面上以36km/h的速度匀速滑行了1min，因
36km/h=10m/s
1min=60s
则滑行距离
s=vt=10m/s×60s=600m
牵引力做功
W=Fs=2.5×105N×600m=1.5×108J
发动机牵引力的功率
（4）由可得，燃油燃烧释放的总能量
由Q=mq可得，燃烧燃油的质量
答：（1）其对地面的压强为2.675×105Pa；
（2）其排开湖水的体积为53.5m3；
（3）发动机牵引力的功率2.5×106W；
（4）这1min里消耗的柴油是12.5kg。
2021年山东省东营市垦利区中考物理二模试卷
学校：___________姓名：___________班级：___________考号：___________
注意：本试卷包含Ⅰ、Ⅱ两卷。第Ⅰ卷为选择题，所有答案必须用2B铅笔涂在答题卡中相应的位置。第Ⅱ卷为非选择题，所有答案必须填在答题卷的相应位置。答案写在试卷上均无效，不予记分。
一、单选题（本大题共10小题，共30分）
1. 下列估测结果符合实际的是（ ）
A. 四月份东营的平均气温约为 B. 一枚1元人民币硬币的质量大约 6g
C. 中学生课桌的高度约为 80mm D. 家用 LED 节能灯的电功率约为 200W
【答案】B
【解析】
【分析】
【详解】A．四月份东营最高气温不到40℃，所以平均气温远低于40℃，故A不符合实际，A不符合题意；
B．一块橡皮的质量约6g，一枚一元硬币的质量与此差不多，在6g左右，故B符合实际，B符合题意；
C．中学生课桌的高度在80cm左右，故C不符合实际，C不符合题意；
D．一般台灯的功率约20W，家用LED灯的功率与此差不多，在20W左右，故D不符合实际，D不符合题意。
故选B。
2. 小欣同学尝到了知识归纳整理的甜头，学习物理后，对知识归纳如下，错误的是（ ）
A
能量转化
机械手表：弹性势能转化为动能
B
仪器的原理
杆秤：杠杆原理
发电机：电能转化为机械能
液体温度计：热胀冷缩
热机：内能转化成机械能
密度计：浮力等于重力
C
工具原理
电铃：电流的磁效应
D
物理量单位
光年是长度单位
高压锅：利用大气压与沸点的关系
能量和功的单位都是J
船闸：连通器
机械效率没有单位
A. A
B. B
C. C
D. D
【答案】A
【解析】
【详解】A．该选项中有一个错误：将电能转化为机械能的是电动机；发电机是将机械能转化为电能的装置。故A项错误；A项符合题意；
B．杆秤是利用杠杆原理制成的；液体温度计是利用水银热胀冷缩的性质制成的；密度计利用浮力等于重力的原理制成的；故B项正确；B项不符合题意；
C．电铃是利用电流的磁效应原理；高压锅是利用大气压与沸点的关系的原理；船闸是利用连通器原理制成的；故C项正确；C项不符合题意；
D．光年是长度单位；能量和功的单位都为J；机械效率没有单位；故D项正确；D项不符合题意。
故选A。
3. 在抗击新型冠状病毒期间，举国上下，万众一心，进行科学防治，下列这些与抗击疫情有关的说法不正确的是（ ）
A. 新型冠状病毒的直径约为 100nm，它不属于分子
B. 校门口安装了热成像测温系统来检测人体温度，是利用了人体能向外辐射红外线
C. 新型冠状病毒能通过飞沫传播，飞沫传播的过程属于扩散现象
D. KN95口罩拥有很强的防护能力，是因为带静电的熔喷布能吸附轻小的飞沫
【答案】C
【解析】
【分析】
【详解】A．新冠病毒由蛋白质分子和RNA分子构成，新冠病毒不是分子，故A正确，不题意；
B．校门口安装了热成像测温系统来检测人体温度，是利用了人体能向外辐射红外线，故B正确，不符合题意；
C．新冠病毒可以通过飞沫传播，飞沫肉眼可以看到，不属于分子，所以飞沫传播的过程不属于扩散现象，故C错误，符合题意；
D．由于带电体能吸引轻小物体，KN95口罩拥有很强的防护能力，是因为口罩中间层的熔喷布是一种超细静电纤维，能够有效利用静电吸附轻小的病毒粉尘、飞沫，故D正确，不符合题意。
故选C。
4. 如图所示，将正在发声的手机悬挂在广口瓶内，再把瓶内的空气抽出，听到声音变小，以下说法正确的是（ ）
A. 该过程经历了“进行实验并收集证据”的科学探究环节
B. 实验现象表明声音传播不需要介质
C. 空气越稀薄，手机的扬声器发声部位振幅越小
D. 该实验可直接得出真空不能传声
【答案】A
【解析】
【详解】A．探究真空是否能传声的实验（真空铃实验）中，采取了理想实验法，该过程经历了“进行实验并收集证据”的科学探究环节，故A正确；
B．实验现象表明声音的传播需要介质，故B错误；
C．手机的扬声器发声部位振幅与空气没有关系，故C错误；
D．瓶内很难形成真空，瓶内少量空气还有瓶体等固体，仍可将声音传出，该实验不能直接得出真空不能传声，故D错误。
故选A。
5. 在物理实验中，通常要进行多次实验，如：
①“研究并联电路电流规律”时换用不同灯泡多测几组数据；
②“测量物体长度”时多次测量；
③“研究凸透镜成像”时要多次改变物距找像；
④“用电压表、电流表测定值电阻”，测量多组电压和电流值；
⑤研究杠杆平衡条件。
其中属于通过多次实验测量来探究普遍规律的实验是（ ）
A. ②③④ B. ①③⑤ C. ①②④ D. ①④⑥
【答案】B
【解析】
【分析】
【详解】①“研究并联电路电流规律”时换用不同灯泡多测几组数据；③“研究凸透镜成像”时要多次改变物距找像；⑤研究杠杆平衡条件。这三个实验是通过多次测量来找到普遍规律；②“测量物体长度”时多次测量；④“用电压表、电流表测定值电阻”，测量多组电压和电流值。这两个实验是采用多次测量取平均值的办法来减小误差。故ACD不符合题意，B符合题意。
故选B。
6. 对下列图示中光现象的描述正确的是
A. 图甲中，漫反射的光线杂乱无章不遵循光的反射定律；
B. 图乙中，人佩戴的凹透镜可以矫正远视眼
C. 图丙中，光的色散现象说明白光是由各种色光混合而成的
D. 图丁中，平面镜成像时进入眼睛的光线是由像发出的
【答案】C
【解析】
【分析】
【详解】A．漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，该选项说法错误；
B．近视眼需要佩戴凹透镜矫正，该选项说法错误；
C．白光通过三棱镜时，因为不同颜色的光通过玻璃时偏折的角度不同，白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光，该选项说法正确；
D．平面镜成虚像，虚像是反射光线的反向延长线会聚而成的，虚像不会发出光线．该选项说法错误．
7. 青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（ ）
A. B.
C. D.
【答案】C
【解析】
【分析】当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态．
【详解】因为二极管具有单向导电性，当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其P端流入时发红光，从其Q端流入时发绿光，所以两二极管并联，且红发光二极管的正接线柱在P端，负接线柱在Q端，绿发光二极管的正接线柱在Q端，负接线柱在P端，所以C图正确．
【点睛】当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态．
8. 如图示，孩子坐着雪橇从高高的雪坡上滑下，最终停下来。这一过程中所涉及的物理知识，下列说法中正确的是（ ）
A. 雪橇会停下来是因为受到惯性的作用
B. 雪橇受到的重力与雪坡对雪橇的支持力是一对平衡力
C. 整个过程中，孩子机械能保持不变
D. 雪橇对雪坡的压力与雪坡对雪橇的支持力是一对相互作用力
【答案】D
【解析】
【分析】
【详解】A．滑行的雪橇会停下来是是因为受到摩擦力的作用，不是因为惯性，故A错误；
B．雪橇受到的重力与雪坡对雪橇的支持力大小不相等，不在同一条直线上，所以不是一对平衡力，故B错误；
C．滑雪者坐着雪橇从高高的雪坡上滑下的过程中有一部分机械能克服摩擦做功，机械能转化为内能，故有机械能损失，所以机械能会减小，故C错误；
D．雪橇对雪坡的压力与雪坡对雪橇的支持力，大小相等、方向相反，作用在两个物体上，是一对相互作用力，故D正确。
故选D。
9. 额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是
A. 甲、乙两灯的电阻均随电压增大而减小
B. 甲、乙两灯的额定功率之比为4:1
C. 甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2
D. 甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:3
【答案】D
【解析】
【详解】A．由甲、乙曲线图可知，灯泡的电阻随电压的增大而增大．故A错误；
B．由于甲、乙两灯的额定电压均为6V，由图象可知：I甲额=0.6A，I乙额=0.3A，则 ，故B错误；
C、甲、乙两灯并联在2V的电源两端时，由图象可知：I甲=0.3A，I乙=0.2A，根据 可知电阻之比是： ，故C错误；
D．把甲、乙两灯串联接在8V的电源上时，通过它们的电流相等，且电源的电压等于两灯泡两端的电压之和，由图象知道，当电路中的电流为0.3A，甲灯的实际电压为2V，乙灯的实际电压为6V时满足电源电压为8V，所以实际功率之比：P甲：P乙=U甲I：U乙I=2V：6V=1：3，故D正确．
10. 两个相同的容器中，分别盛有甲、乙两种液体，把完全相同的两个小球分别放入两个容器中，当两球静止时液面相平，球所处位置如图所示。甲、乙两种液体对容器底部的压强大小分别为、，两球在甲、乙两种液体中所受浮力大小分别为、，则它们的大小关系是（ ）
A. B.
C. D.
【答案】A
【解析】
【分析】
【详解】球在甲中漂浮，浮力等于重力，在乙中悬浮，浮力等于重力，两球的重力相等，所以两球浮力相等，即
F甲=F乙
在甲中漂浮，则
ρ甲>ρ球
在乙中悬浮，则
ρ乙=ρ球
所以
ρ甲>ρ乙
两个容器中液体的深度相同，根据公式p=ρgh可知
p甲>p乙
故选A。
二、填空题（本大题共7小题，共14分）
11. 如图，在试管中加入少量水，用嘴对着试管口部吹气，使其发声，这是由于管内空气柱正在_____，增加试管中的水量，吹气时声音的音调变_____（高/低）．
【答案】 ①. 振动 ②. 高
【解析】
【分析】声音是由物体的振动产生的，振动的频率越高，音调越高．
【详解】声音由振动产生，所以在试管中加入少量水，用嘴对着试管口部吹气，使其发声，这是由于管内空气柱正在振动而发出声音的；
增加试管中的水量，空气柱变短，振动频率变高，所以吹气时声音的音调变高．
【点睛】牢记声音的三个特征及其决定因素，音调由振动频率决定，响度由振幅决定，音色由振动的材料、方式等决定．
12. 泡温泉时感觉身体会发热，这是通过_____的方式改变了身体的内能．烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的__________较大的缘故．
【答案】 ①. 热传递 ②. 比热容
【解析】
【详解】泡温泉时感觉身体会发热，是身体吸收了热量，所以这是通过热传递的方式改变了身体的内能．
烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的比热容较大，吸收相等的热量时，温度升高的低．
点睛：水的比热容较大，注意了解其在生产、生活中的应用，如作为热机的冷却物质，作为北方冬季的取暖物质，解释海陆性质的不同等．
13. 如图所示是光在空气和玻璃两种物质中传播的路线，由图可知：空气在界面___________侧，折射角的大小是___________度。
【答案】 ①. 左 ②. 30
【解析】
【分析】
【详解】[1][2]根据光的反射定律知，反射角等于入射角，所以CD为法线，AB为界面；根据光的折射光线和入射光线分别位于法线两侧，可知FO是入射光线，OE为反射光线，OG为折射光线；从图可知，入射光线与界面的夹角为30°，则入射角为
90°-30°=60°
折射光线与法线的夹角为30°，所以折射角为30°，由折射角小于入射角可知，AB左边为空气，右边为玻璃。
14. 如图是悬浮式无线蓝牙音箱，可由蓝牙通过 ________（选填“超声波”或“电磁波”）实现与手机数据的无线传输。该产品底座里有一个电磁铁，可使箱体悬在空中，这是根据同名磁极相互 ______的原理实现的。
【答案】 ①. 电磁波 ②. 排斥
【解析】
【分析】
【详解】[1]蓝牙连接是利用一定频率的电磁波来工作的，所以悬浮式无线蓝牙音箱可由蓝牙通过电磁波实现与手机数据的无线传输。
[2]该产品底座里有一个电磁铁，可使箱体悬在空中，说明电磁铁与箱体相互排斥，应为同名磁极。
15. 两只定值电阻，甲标有“10Ω 0.8 A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，在不损坏电阻的情况下，电路两端允许加的最大电压为________V． 把它们并联在同一电路中，干路中允许通过的最大电流为_______A．
【答案】 ①. 15 ②. 1.33
【解析】
【详解】[1]当两电阻串联时，通过它们的电流相等，最大电流应等于额定电流较小的电阻的电流为0.6A，串联时总电阻为两电阻之和为25Ω，根据知，此时电路两端允许加的最大电压为15V；
[2]当两个电阻并联时，两端的电压相等，根据知两端电压分别为8V、9V，，最大电压应等于额定电压较小的电阻的电压为8V，由得，此时通过甲的电流为0.8A，通过乙的电流为0.53A，所以并联时，干路中的电流最大为1.33A。
16. 小明家的电能表如图所示，当小明家只有一盏白炽灯工作15min时，转盘正好转过25圈，则该灯泡的实际功率为___________W。
【答案】40
【解析】
【分析】
【详解】2500r/(kWh)表示电路中每消耗1kWh的电能，电能表的转盘转2500r，电能表转盘转25r，灯泡消耗的电能
时间
t=15min=025h
灯泡的实际功率
17. 如图所示电路，闭合开关，用酒精灯加热用细铁丝绕制的线圈，写出你将会看到什么现象并解释：________。
【答案】电流表的示数将变小，灯泡亮度变暗。因为铁丝的电阻会随着温度的升高而变大，通过的电流就会变小。灯泡通过的电流变小，则亮度变暗。
【解析】
【详解】电流表的示数将变小，灯泡的亮度变暗。导体的电阻是导体本身的一种性质，与导体的材料、长度、横截面积有关，还与温度有关，大多数导体的电阻会随温度的升高而变大。当用酒精灯加热细铁丝时，铁丝的电阻变大，电流就会变小。灯泡通过的电流变小，所以灯泡亮度变暗。
三、作图题（本大题共2小题，共4分）
18. 在图中，画出使轻质杠杆保持平衡的最小的动力的示意图和这个最小动力的力臂（保留作图痕迹）
【答案】
【解析】
【详解】根据杠杆的平衡条件：，可知在阻力和阻力臂不变的情况下，要使动力最小，就要使动力臂L1最大，即在杠杆上找一点，使其到支点的距离最长，这个距离即为动力臂。由图可知，在杠杆上 A点到支点O的距离最大，过A沿斜向上的方向做OA的垂线即为最小的动力F，答案如下图所示：
19. 如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.
（ ）
【答案】
【解析】
【详解】家庭电路中各个用电器是并联连接的，所以，此电路中的两盏吊灯L1和L2并联，开关则应接在干路上同时控制两盏灯泡，且开关应先接在火线上；安装三孔插座时，应上孔接地线，左孔接零线，右孔接火线，故电路如图：
四、实验探究题（本大题共3小题，共30分）
20. 小明用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律。
（1）测焦距：如甲图所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最小、最亮的光斑。由此可得出该凸透镜的焦距为________cm；
（2）如乙图所示，把蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心调到同一高度，当蜡烛距凸透镜的距离为35cm时，移动光屏，可在光屏上得到一个清晰倒立、______选填“放大”或“缩小”的实像。若对换蜡烛和光屏的位置，光屏上仍能得到一个清晰的像，据此原理，人们制成的光学仪器是________。
（3）若将一副眼镜放在凸透镜前，光屏上的像变模糊，往左适当调节光屏的位置，像又会变清晰。则所用的眼镜为_______选填“近视”或“远视”眼镜。若此时移开眼镜，为了使像再次清晰，可将蜡烛向________方移动。
（4）如乙图所示，把凸透镜换成焦距为30cm的，保持蜡烛和凸透镜的位置不变，移动光屏，在光屏上________选填“能”或“不能”得到一个清晰的像，原因是_________。
【答案】 ①. 10.0 ②. 缩小 ③. 投影仪 ④. 远视 ⑤. 左 ⑥. 不能 ⑦. 像距大于60cm
【解析】
【分析】
【详解】（1）[1]焦距是从焦点到凸透镜的距离，由图知，刻度尺的分度值为1cm，该凸透镜的焦距为
f=40.0cm-30.0cm=10.0cm
（2）[2][3]蜡烛距凸透镜的距离为35cm，则物距大于2f，则可在光屏上得到倒立缩小的实像，此时像距处于f和2f之间；若对换蜡烛和光屏的位置，则物距处于f和2f之间，凸透镜成倒立放大的实像，幻灯机或投影仪都是根据这个原理制成的。
（3）[4][5]将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明提前成像了，故放置的是使光线会聚的凸透镜，这种眼镜是用来矫正远视眼的；若此时移开眼镜，会聚能力变弱，成像在此时光屏后方，为了使像再次清晰，可将蜡烛远离透镜，即向左方移动。
（4）[6][7]把凸透镜换成焦距为30cm的，物距为35cm，大于1倍焦距小于2倍焦距，此时像距大于2倍焦距60cm，也就是说像在“100cm”后面，超出了光具座长度，所以在光屏上无法成清晰的实像。
21. 小成想要测定小灯泡的额定功率，他选用了以下器材：标有“”字样的小灯泡老师告诉他，该小灯泡正常工作电流在左右，电源为6V的恒稳蓄电池，量程为“”与“”的电流表，量程为“”与“”的电压表，开关，导线。可是在选择滑动变阻器时他犹豫了，因为有三种规格的滑动变阻器，分别标有“”、“”、“”字样。
（1）估算一下，请你帮小成选择一只合适的滑动变阻器_________；
（2）如图甲所示，小成连接了一部分电路后又纠结了，请你在不改变他已经连接部分的前提下，再帮他连接完整；（ ）
（3）连接完整后，小成按正确程序操作，闭合开关S，发现灯泡不亮。电流表指针偏转明显，而电压表指针几乎不动，仔细检查，连接无误。那么出现该状况的原因应该是___________。
A．电压表内部断路了
B.灯泡的灯丝断了
C.灯座内部出现了短路
D.滑动变阻器的电阻线断了
（4）在老师的指点下，小成自己排除了故障，再闭合开关S，灯泡亮了，但发光很暗，观察电压表示数，仅有，这时小成应将滑片P向___________端选填“A”或“B”适当滑动；
（5）当小灯泡两端的电压达到额定电压后，电流表的示数如图乙所示，小佳测得小灯泡的额定功率是___________。
（6）完成上述实验后，又找来了一个阻值为的电阻和两个开关，并借助部分现有的实验器材，设计了如图丙所示的电路，也测出了额定电压为的小灯泡的额定功率。请完成下列的实验步骤：
①先闭合再闭合开关___________，移动滑片，当电压表的示数为___________时，停止移动滑片；
②保持滑片的位置不动，断开开关再闭合开关___________，读出此时电压表的示数为U；
③灯泡额定功率的表达式为P=_________ 用已知量和测量量表示。
【答案】 ①. ” ②. ③. ④. A ⑤. ⑥. ⑦. ⑧. ⑨.
【解析】
【分析】
【详解】（1）[1]灯泡正常工作时的电压为2.5V，灯泡与滑动变阻器串联，则滑动变阻器的电压为
灯泡正常工作时的电流为0.3A，根据欧姆定律可得灯泡正常工作时滑动变阻器的电阻为
即滑动变阻器连入电路的电阻至少为11.67Ω，又正常工作时的电流0.3A<0.5A，故应选用“20Ω0.5A”的滑动变阻器。
（2）[2]注意电压表和电流表的连接方法，故电压表选用小量程与灯并联，连接如图所示：
（3）[3]闭合开关S，电流表指针偏转明显，说明电路为通路；发现灯泡不亮，而电压表指针几乎不动，则与电压表并联的灯泡短路，又连接无误，可判断灯座内部出现短路。
故选C。
（4）[4]因电压1.8V小于额定电压2.5V，故应减小滑动变阻器的电压，由分压原理知应减小滑动变阻器的阻值，故滑片向A端移动。
（5）[5]由图乙知电流表选用的是小量程，分度值为0.02A，电流表的示数为0.28A，由功率公式计算灯泡的额定功率P=UI=2.5V×0.28A=0.7W。
（6）[6][7]实验中应先使灯泡正常发光，则用电压表测量灯泡的电压，故闭合开关和，当电压表示数为时确定滑片位置。
[8][9]保持滑动变阻器阻值不变，断开开关再闭合开关，用电压表测量滑动变阻器和灯泡的电压之和为U；③串联电路中电流相等，灯泡的额定电流为
则小灯泡的额定功率得
22. 小明和小强想比较鲜榨苹果汁和购买的某品牌苹果汁的密度大小，他们想分别测出两种液体的密度。
（一）小明用如图所示弹簧测力计和量筒测量小石块的密度弹簧测力计的分度值是___________，量筒的分度值是___________；
下列是小明测量鲜榨果汁密度的实验步骤，请你补充完成。
（1）用细线拴住一个小石块，用弹簧测力计测出小石块的重力G；
（2）在量筒中装适量的苹果汁，记下液面的示数为V1；
（3）将小石块浸没在量筒的苹果汁中，记下此时弹簧测力计的示数F，并记下___________。计算出苹果汁的密度为___________。（写出表达式）
（二）小强测某品牌苹果汁的密度大小，可供选择的器材有：A.天平（带砝码）、B.足量水、C.量筒、D.细线、E.石块、F.烧杯，请选择器材设计出误差最小的方案。
（1）选择的器材（写字母）___________；
（2）实验步骤___________；
（3）苹果汁的密度___________。（表达式）
【答案】 ①. ②. 2mL ③. 液面的示数V2 ④. ⑤. ABF ⑥. 见解析 ⑦.
【解析】
【分析】
【详解】（一）[1]弹簧测力计0-1N间，分了5格，每1小格就为0.2N。
[2]量筒10-20mL间，分了5格，每1小格为2mL。
（3）[3][4]根据F浮=ρ液gV排，记下此时量筒中液面的示数V2，才能计算出小石块排开水的苹果汁的体积
V排=V2-V1
从而计算出ρ液；所以
（二）（1）[5]设计的方案要误差最小，而量筒分度值2mL，过大，会使得测量误差比较大；弹簧测力计的分度值0.2N，算出质量大约为20g，分度值也过大，也会使得测量误差比较大；天平的分度值约为0.1或0.2g，分度值小，所以选用天平和水、烧杯，即A、B和F。
（2）[6]实验步骤：①用天平称出空烧杯的质量m1；②用烧杯装适量的水，在水面做上记号，并用天平测出烧杯和水的总质量m2；③倒掉水并擦干净烧杯，往烧杯中装苹果汁，使苹果汁液面与记号相平，再用天平测出烧杯和苹果汁的总质量为m3。
（3）[7]因为
V苹果汁=V水
即
所以
五、计算题（本大题共2小题，共22分）
23. 为了改善同学们的学习条件，学校给各班级配置了空调。小亮在爸爸的协助下利用课余时间设计了模拟空调电路，如图所示。其中风扇负责送风，压缩机实现制冷功能，R1、R2均为发热器实现发热功能。该电路可以实现吹自然风，冷风，热风三种工作模式，电路相关参数如表格所示。
（1）空调应该用三脚插头，使金属外壳与___________连接；
（2）模拟空调吹冷风时正常工作一小时耗电多少度？（ ）
（3）求电阻R1的阻值及R2的最大阻值？（ ）
（4）空调一般都设有单独的保险装置，请计算说明该模拟空调应该选用哪种保险装置？答；应选______。
A．220V 4A
B．220V 6A
C．220V 10A
D．380V 6A
风扇功率W
100
压缩机功率W
400
发热器功率W
200~1210
【答案】 ①. 大地 ②. 度 ③. ， ④. B
【解析】
【分析】
【详解】（1）[1]空调应该用三脚插头，使金属外壳与大地连接，能及时导走金属外壳所带的电，避免触电事故。
（2）[2]模拟空调吹冷风时，功率
P=P风扇+P压缩机=100W+400W=500W=0.5kW
正常工作一小时耗电
W=Pt=0.5kW×1h=0.5kW⋅h=0.5度
（3）[3]由图知，R1、R2串联，根据公式知，当滑动变阻器接入阻值为0，最小值时，发热器功率功率最大为
Pmax=1210W
由上述公式得
当滑动变阻器R2接入电路的阻值最大时，R1、R2串联
R总=R1+R2
发热器功率功率最小为
Pmin=200W
由得
变阻器R2接入电路的最大阻值
R2=R总-R1=242Ω-40Ω=202Ω
（4）[4]利用公式得，在电压不变的情况下功率越大，回路电流越大，由表格数据可知模拟空调输出的最大功率
P_max'=1210W+100W=1310W
由上述公式可知此时回路电流
故ACD不符合题意，B符合题意。
故选B。
24. 水上飞机又称：或“蛟龙-600”）是中国航空工业集团公司特种飞行器研究所设计研制的大型灭火、水上救援水陆两栖飞机，是全球在研的最大的水陆两栖飞机。AG600主要用于大型灭火和水上救援，可以从地面起飞和降落，也可以从水面起飞和降落。AG600蓄满水后的最大质量为。取，，）
（1）起落架与地面接触总面积为，蓄满水静止在地面时，求其对地面的压强；
（2）某次试飞前，飞机蓄满水后静止在某湖面上，求其排开湖水的体积；
（3）在水面滑行测试中，蓄水后飞机总重为，飞机在水面上以的速度匀速滑行了1min，滑行过程中所受阻力为总重的倍，求发动机牵引力的功率；
（4）在上述（3）匀速飞行过程中，发动机的效率为，求这1min里消耗的柴油是多少千克？
【答案】（1）；（2）；（3）；（4）
【解析】
【分析】
【详解】解：（1）飞机蓄满水静止在地面上时，对地面的压力
对地面产生的压强
（2）飞机静止在水面上是漂浮状态，此时飞机受到的浮力等于自身的重力
F浮=G总=5.35×105N
由F浮=ρ液gV排可得排开水的体积
（3）飞机滑行过程中所受阻力
f=0.5G总=0.5×5×105N=2.5×105N
因为飞机沿直线匀速滑行，所以飞机受到的牵引力
F=f=2.5×105N
飞机在水面上以36km/h的速度匀速滑行了1min，因
36km/h=10m/s
1min=60s
则滑行距离
s=vt=10m/s×60s=600m
牵引力做功
W=Fs=2.5×105N×600m=1.5×108J
发动机牵引力的功率
（4）由可得，燃油燃烧释放的总能量
由Q=mq可得，燃烧燃油的质量
答：（1）其对地面的压强为2.675×105Pa；
（2）其排开湖水的体积为53.5m3；
（3）发动机牵引力的功率2.5×106W；
（4）这1min里消耗的柴油是12.5kg。
相关试卷
精品解析：2020年山东省枣庄市山亭区中考二模物理试题（解析版+原卷板）： 这是一份精品解析：2020年山东省枣庄市山亭区中考二模物理试题（解析版+原卷板），文件包含精品解析2020年山东省枣庄市山亭区中考二模物理试题解析版doc、精品解析2020年山东省枣庄市山亭区中考二模物理试题原卷版doc等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。
精品解析：2020年山东省东营市广饶县中考二模物理试题（解析版+原卷板）： 这是一份精品解析：2020年山东省东营市广饶县中考二模物理试题（解析版+原卷板），文件包含精品解析2020年山东省东营市广饶县中考二模物理试题解析版doc、精品解析2020年山东省东营市广饶县中考二模物理试题原卷版doc等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。
精品解析：2020年山东省聊城市临清市中考二模物理试题（解析版+原卷板）： 这是一份精品解析：2020年山东省聊城市临清市中考二模物理试题（解析版+原卷板），文件包含精品解析2020年山东省聊城市临清市中考二模物理试题解析版docx、精品解析2020年山东省聊城市临清市中考二模物理试题原卷版docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。
