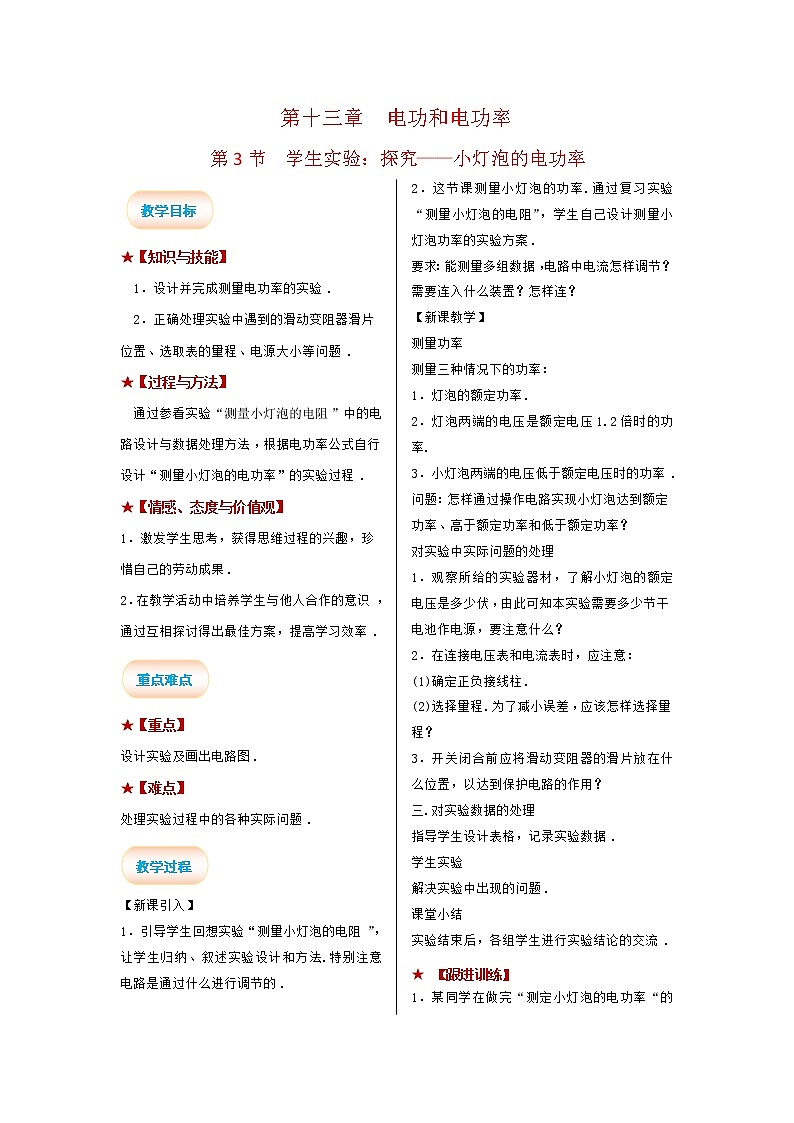

初中物理北师大版九年级全册三 学生实验:探究----小灯泡的电功率教学设计
展开★【知识与技能】
1.设计并完成测量电功率的实验.
2.正确处理实验中遇到的滑动变阻器滑片位置、选取表的量程、电源大小等问题.
★【过程与方法】
通过参看实验“测量小灯泡的电阻”中的电路设计与数据处理方法,根据电功率公式自行设计“测量小灯泡的电功率”的实验过程.
★【情感、态度与价值观】
1.激发学生思考,获得思维过程的兴趣,珍惜自己的劳动成果.
2.在教学活动中培养学生与他人合作的意识,通过互相探讨得出最佳方案,提高学习效率.
★【重点】
设计实验及画出电路图.
★【难点】
处理实验过程中的各种实际问题.
【新课引入】
1.引导学生回想实验“测量小灯泡的电阻”,让学生归纳、叙述实验设计和方法.特别注意电路是通过什么进行调节的.
2.这节课测量小灯泡的功率.通过复习实验“测量小灯泡的电阻”,学生自己设计测量小灯泡功率的实验方案.
要求:能测量多组数据,电路中电流怎样调节?需要连入什么装置?怎样连?
【新课教学】
测量功率
测量三种情况下的功率:
1.灯泡的额定功率.
2.灯泡两端的电压是额定电压1.2倍时的功率.
3.小灯泡两端的电压低于额定电压时的功率.
问题:怎样通过操作电路实现小灯泡达到额定功率、高于额定功率和低于额定功率?
对实验中实际问题的处理
1.观察所给的实验器材,了解小灯泡的额定电压是多少伏,由此可知本实验需要多少节干电池作电源,要注意什么?
2.在连接电压表和电流表时,应注意:
(1)确定正负接线柱.
(2)选择量程.为了减小误差,应该怎样选择量程?
3.开关闭合前应将滑动变阻器的滑片放在什么位置,以达到保护电路的作用?
三.对实验数据的处理
指导学生设计表格,记录实验数据.
学生实验
解决实验中出现的问题.
课堂小结
实验结束后,各组学生进行实验结论的交流.
★ 【跟进训练】
1.某同学在做完“测定小灯泡的电功率“的实验后(所用小灯泡的额定电压为2.5V)及时完实验报告.实验报告中,他设计了如下的表格.如该同学对实验现象的观察和数据的数据都正确,请你指出他所设计的表格中的错误是___________.
2.为了测额定电压为2.5V小灯泡的额定功率,采用如下图所示电路,请回答下列问题:
(1)闭合开关前,滑动变阻器的滑片P应置于___(选填“左“或“右“)端.
(2)实验中使用的电流表有0-0.6A和0-3A两个量程,若小灯泡的额定功率估计为2W左右,连接电流表时应选_____量程.
(3)实验时,如果发现电压表示数是2.1V,则就把滑片P向____端移动.
(4)计算灯泡额定功率的公式______.
3.测小电灯功率的实验中,实验原理是____,用____测出小灯泡两端的电压,用____测出通过小灯泡的电流,然后根据公式算出相应的功率;要测小灯泡的额定功率,可以用______调节灯泡两端的电压,使电压表的示数刚好为小灯泡的额定电压,读出此时的电流表的示数,就可以算出额定功率,此时灯泡____(正常或不正常)发光.
4.在“测定小灯泡额定功率“的实验中,小灯泡的额定电压为3.8V,电阻为10Ω,图中是某同学为做这个实验连好的电路,请指出下图中存在的错误:
(1)_________.(2)_________.(3)_________.
5.下图是测定小灯泡的功率实验的电路图,图中是连接不完整的电路,其中电源为三节新的干电池,灯泡的额定电压为3.8V,其灯丝的电阻约为10Ω,标有“10Ω1A“字样的滑动变阻器,要求:
(1)对照电路图,用笔画线代替导线,将图中所示的实验电路中未连接部分连接好.(注意两表量程的选择)
(2)当闭合电路的开关时,电路中可能出现的不正常现象.(见下表)
请你参考下列选项,把表中空白部分补充完整.(填取选项的代号)
A.电路中 e、f间断路
B.电路中e、f间短路
C.滑动变阻器连入电路中的电阻最小
(3)为了测出小灯泡的额定功率,应调节的元件是____,使电压表示数为_____V.如果此时的电流表的示数如图所示,则该灯泡的
完成本课对应训练.
教学视频见课件.实验次数
小灯泡两端的电压U/V
通过灯丝的电流I/A
灯泡的亮度
灯泡的电功率P/W
灯泡的平均电功率P/W
1
2.20
0.28
比正常发光暗
0.62
0.76
2
2.50
0.30
正常发光
0.75
3
2.8
0.32
比正常发光亮
0.90
顺序
电路中出现的不正常现象
原因
电灯的亮暗
电流表示数I/A
电压表示数U/V
甲
不亮
0
4.5
乙
很亮
0.42
4.2
丙
不亮
0.45
0
