实验1 长度的测量及测量工具的选用
学习目标
1.了解游标卡尺的构造及种类，了解螺旋测微器的结构，知道这些测量工具各部分的用途及用法。
2.理解并掌握游标卡尺和螺旋测微器测量的原理。
3.熟练掌握游标卡尺和螺旋测微器的读数方法。
重点难点
1.理解并掌握各分度游标卡尺的测量原理；会准确读数。
2.理解并掌握螺旋测微器的测量原理；会准确读数。
自主探究
一、游标卡尺
1.游标卡尺由：① ，② ，紧固螺钉，外测量爪，内测量爪，深度尺以及尺身组成。利用内测量爪可以测量内径，利用外测量爪可以测量外径，利用深度尺可以测量深度
2.游标卡尺有③ 分度、④ 分度、⑤ 分度三种，对应的精确度分别为⑥ 、⑦ 、⑧ 。
二、螺旋测微器
1.螺旋测微器的构造：⑨ ，⑩ ，尺架，旋钮（粗调旋钮），微调旋钮，测微螺杆，测砧。
2.螺旋测微器的固定刻度的螺距是⑪ mm，可动刻度有⑫ 个等分刻度，可动刻度旋转一周，测微螺杆可以调节⑬ mm，因此旋转每个小分度，相当于测微螺杆调节⑭ 。可见，可动刻度每一小分度表示⑮ ，所以螺旋测微器可准确到0.01mm。由于还能再⑯ ，可读到毫米的千分位，故又名⑰ 。
答案：
①主尺 ②游标尺 ③10 ④20 ⑤30 ⑥0.1mm ⑦0.05mm ⑧0.02mm ⑨固定刻度 ⑩可动刻度⑪0.5 ⑫50 ⑬0.5 ⑭0.01 ⑮0.01 ⑯估读一位 ⑰千分尺
探究思考

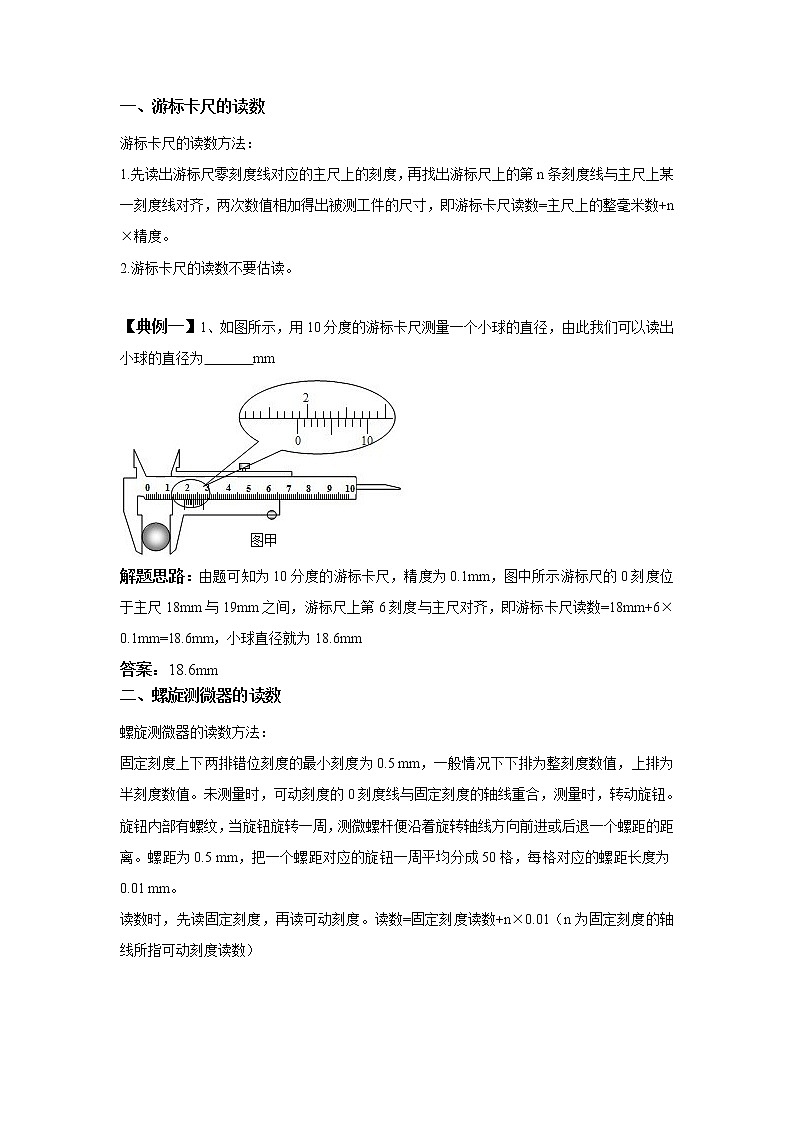

游标卡尺的读数
游标卡尺的读数方法：
1.先读出游标尺零刻度线对应的主尺上的刻度，再找出游标尺上的第n条刻度线与主尺上某一刻度线对齐，两次数值相加得出被测工件的尺寸，即游标卡尺读数=主尺上的整毫米数+n×精度。
2.游标卡尺的读数不要估读。
【典例一】1、如图所示，用10分度的游标卡尺测量一个小球的直径，由此我们可以读出小球的直径为 mm
解题思路：由题可知为10分度的游标卡尺，精度为0.1mm，图中所示游标尺的0刻度位于主尺18mm与19mm之间，游标尺上第6刻度与主尺对齐，即游标卡尺读数=18mm+6×0.1mm=18.6mm，小球直径就为18.6mm
答案：18.6mm
螺旋测微器的读数
螺旋测微器的读数方法：
固定刻度上下两排错位刻度的最小刻度为0.5 mm，一般情况下下排为整刻度数值，上排为半刻度数值。未测量时，可动刻度的0刻度线与固定刻度的轴线重合，测量时，转动旋钮。旋钮内部有螺纹，当旋钮旋转一周，测微螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。螺距为0.5 mm，把一个螺距对应的旋钮一周平均分成50格，每格对应的螺距长度为0.01 mm。
读数时，先读固定刻度，再读可动刻度。读数=固定刻度读数+n×0.01（n为固定刻度的轴线所指可动刻度读数）
【典例二】如图，某同学用螺旋测微器测量某个工件的长度，根据图片所示，我们可以知道这个工件的长度为 mm
解题思路： 此题为用螺旋测微器测量长度，如图可以读出，固定刻度长度在12.5mm到13mm之间，可动刻度读数为48到49之间，并且靠近49，可约读为48.7。最终读数为：12.5mm+48.7×0.01mm=12.987mm
答案：12.987
知识梳理
随堂训练
1.
分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径,某次测量的示数如图(a)和图(b)所示,则长度为__________cm,直径为__________mm。
答案：5.01; 5.315;
2.现有一合金制成的圆柱体．用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度．螺旋测微器和游标卡尺的示数如图甲、乙所示．
由甲、乙两图读得圆柱体的直径为__________mm，长度为__________mm.
答案：1.843（1.841～1.846均可）；42.40
3.在测定某一圆柱体的电阻率ρ实验中，某同学操作.步骤如下：
(1)用游标卡尺测量其长度如图甲，由图可知其长度为L＝________mm；
(2)用螺旋测微器测量其直径如图乙，由图可知其直径为d＝________mm；
答案： (1) 40.15 (2) 4.500
4.在《测定金属丝电阻率》的实验中，取了很小一段金属丝．用螺旋测微器测金属丝直径时读数如下图，金属丝的直径为____________ mm．用游标卡尺测长度，则长度为________mm
答案：1.995, 10.94
