初中物理沪科版九年级全册第四节 科学探究：串联和并联电路的电流课堂检测

这是一份初中物理沪科版九年级全册第四节 科学探究：串联和并联电路的电流课堂检测，共7页。试卷主要包含了如图所示，电流表连接正确的是等内容，欢迎下载使用。

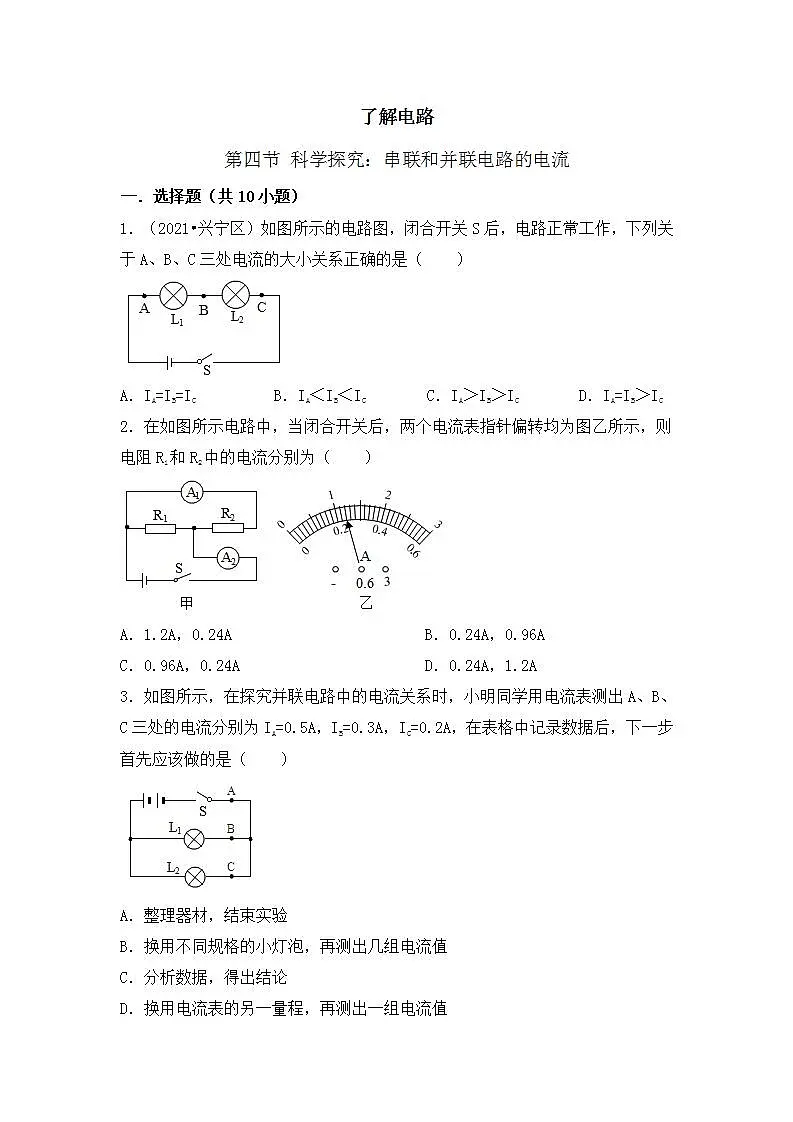

了解电路第四节 科学探究：串联和并联电路的电流 一．选择题（共10小题）1．（2021•兴宁区）如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、C三处电流的大小关系正确的是（　　）A．IA=IB=IC B．IA＜IB＜IC C．IA＞IB＞IC D．IA=IB＞IC2．在如图所示电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（　　）A．1.2A，0.24A B．0.24A，0.96AC．0.96A，0.24A D．0.24A，1.2A3．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步首先应该做的是（　　）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论D．换用电流表的另一量程，再测出一组电流值4．将L1、L2两盏灯串联在电路中，发现灯L1较暗，灯L2较亮，通过L1的电流为0.2A，则通过L2的电流（　　）A．大于0.2A B．小于0.2A C．等于0.2A D．无法判断5．（2020•贺州）如图所示的电路能正确测量灯L2电流的是（　　）A．B．C．D．6．为了测量电路图中通过灯泡L1的电流，电流表应该接在如图中的哪一个位置（　　）A．在A点 B．在B点 C．在C点 D．在D点7．如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0～0.6A，则电流表的示数为（　　）A．0.3A B．0.06A C．3.0A D．0.60A8．（2020秋•崂山区）练习使用电流表测量通过某一段电路的电流时，发现电流表指针偏转如图所示。出现这一现象的原因是（　　）A．电流表选择量程偏小B．电流从电流表的正接线柱流出，从负接线柱流入C．电流表所在电路出现断路D．电流表并联在电源两端9．如图所示，电流表连接正确的是（　　）A． B．C． D．10．如图所示电路，三个不相同的小灯泡接在同一电路中，电流表A1、A2、A3的示数分别为I1、I2、I3，则灯L1的电流是（　　）A．I1 -I2 B．I1 -I2 -I3 C．I1 D．I2 二．填空题（共6小题）11．（2021•齐河县）电流表接入电路，必须       联在待测的那部分电路中。电流表的指针位置如图所示，电流表的示数为         A。12．如图，开关控制干路，电流表A1测        的电流，电流表A2测     的电流。（选填“L1”“L2”或“干路”）13．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表      ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，       继续进行实验。
 14．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表的左端是它的         接线柱，通过小灯泡L2的电流为         A．15．（2021•淮安）电流表有0～0.6A和0～3A两个量程的，实验中将0～0.6A量程接入电路，但这一量程刻度值不够清楚。测量过程中，从0～3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，则测得的实际电流大小为       A，所用量程刻度盘的分度值是        A。16.如图甲所示，电源电压不变，当开关S闭合时，两个完全一样的电流表A1和A2都有示数，虚线框内并联的小灯泡数量未知，且每条支路上只有一个小灯泡，小灯泡的规格都一样。

（1）若电流表A1的示数为0.2A，电流表A2的示数为1.2A，则虚线框内有        个灯泡；
（2）若小明观察到两个电流表指针偏转如图乙所示，请你推测虚线框内有          个灯泡。                    参考答案一．选择题（共12小题）题号12345678910答案ACBCCCBBDA 二．填空题（共6小题）11.串；2.4；12.L1；干路；13.政府接线柱接反了；换接0-0.6A量程；14.负；0.9；15.0.46；0.02；16.6；10或2；
