    第十七章 第2节 欧姆定律 练习 2021-2022学年人教版物理九年级 (word版含答案)

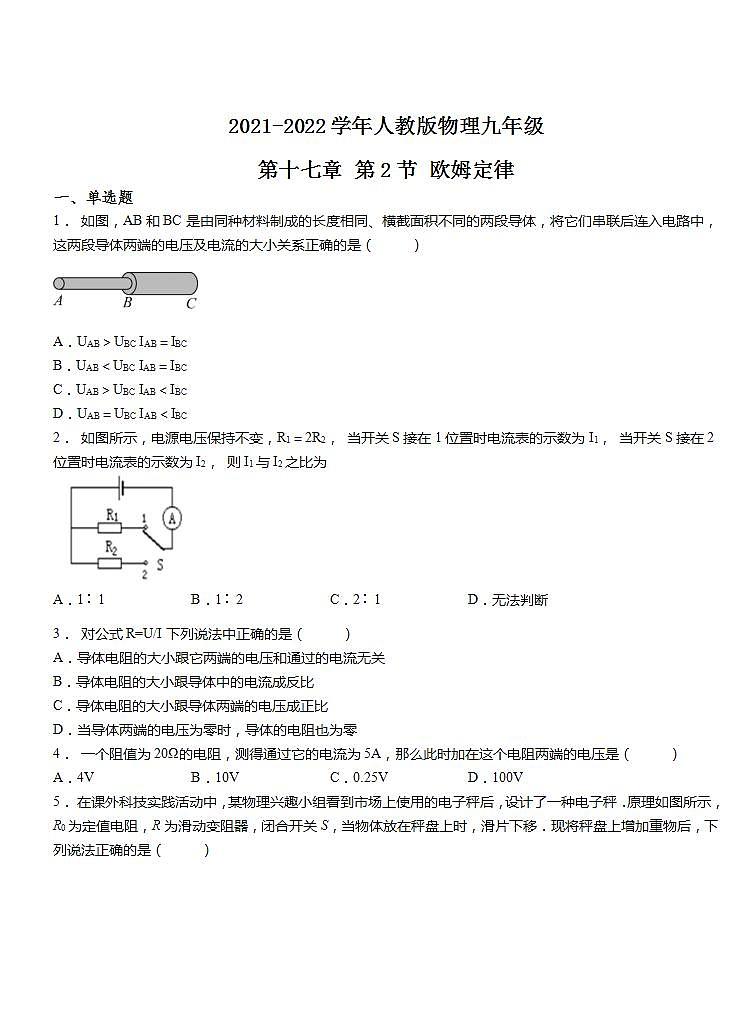

    第十七章 第2节 欧姆定律  练习    2021-2022学年人教版物理九年级 (word版含答案)第1页
    第十七章 第2节 欧姆定律  练习    2021-2022学年人教版物理九年级 (word版含答案)第2页

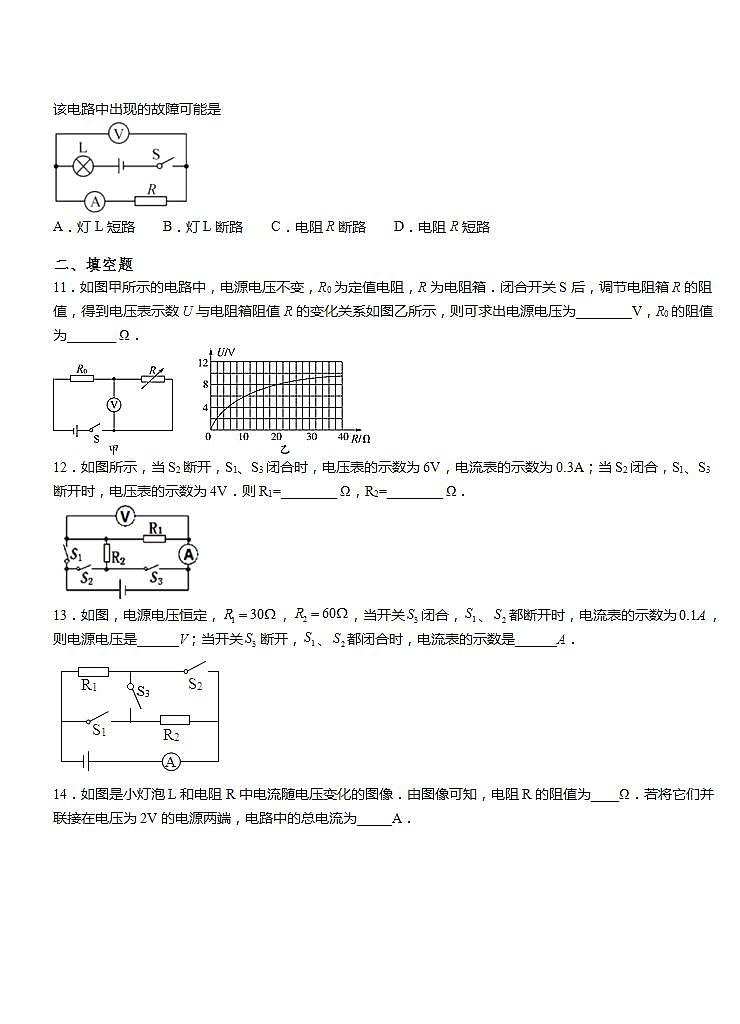

    第十七章 第2节 欧姆定律  练习    2021-2022学年人教版物理九年级 (word版含答案)第3页
    还剩4页未读, 继续阅读
    下载需要20学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    物理第2节 欧姆定律优秀一课一练

    展开

    这是一份物理第2节 欧姆定律优秀一课一练,共7页。试卷主要包含了单选题,填空题,计算题等内容,欢迎下载使用。
    一、单选题
    1. 如图,AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体,将它们串联后连入电路中,这两段导体两端的电压及电流的大小关系正确的是( )
    A.UAB>UBC IAB=IBC
    B.UAB<UBC IAB=IBC
    C.UAB>UBC IAB<IBC
    D.UAB=UBC IAB<IBC
    2. 如图所示,电源电压保持不变,R1=2R2, 当开关S接在1位置时电流表的示数为I1, 当开关S接在2位置时电流表的示数为I2, 则I1与I2之比为
    A.1∶1 B.1∶2 C.2∶1 D.无法判断
    3. 对公式R=U/I下列说法中正确的是( )
    A.导体电阻的大小跟它两端的电压和通过的电流无关
    B.导体电阻的大小跟导体中的电流成反比
    C.导体电阻的大小跟导体两端的电压成正比
    D.当导体两端的电压为零时,导体的电阻也为零
    4. 一个阻值为20Ω的电阻,测得通过它的电流为5A,那么此时加在这个电阻两端的电压是( )
    A.4VB.10VC.0.25VD.100V
    5. 在课外科技实践活动中,某物理兴趣小组看到市场上使用的电子秤后,设计了一种电子秤.原理如图所示,R0为定值电阻,R为滑动变阻器,闭合开关S,当物体放在秤盘上时,滑片下移.现将秤盘上增加重物后,下列说法正确的是( )
    A.电流表读数变大,电压表读数变小
    B.电流表读数变小,电压表读数变小
    C.电流表读数不变,电压表读数变大
    D.电流表读数变小,电压表读数变大
    6. 根据欧姆定律 I=U/R,下列说法正确的是
    A.通过导体的电流越大,这段导体的电阻就越小
    B.导体两端的电压越高,这段导体的电阻就越大
    C.导体的电阻与电压成正比,与电流成反比
    D.导体两端的电压越高,通过这段导体中的电流就越大
    7. 用同种材料制成两段长度相等,横截面积不同的圆柱形导体,A比B的横截面积大,如图所示,将它们串联在电路中,通过的电流关系是( )
    A.IA>IBB.IA<IBC.IA=IBD.无法确定
    8. 如图所示的电路,电源电压保持不变,闭合开关S,当滑动变阻器的滑片向右滑动时,下列分析正确的是
    A.灯泡变亮,电流表的示数变大 B.灯泡变暗,电流表的示数变小
    C.灯泡亮度不变,电流表的示数变大D.灯泡亮度不变,电流表的示数变小
    9. 如图所示的电路中,电阻阻值R1R2。开关S闭合后,电阻R1、R2两端的电压分别为U1、U2。通过R1、R2的电流分别为I1、I2,下列判断正确的是( )
    A. U1U2B. U1U2C. I1I2D. I1I2
    10.如图所示电路中,电源电压保持不变.闭合开关S,电路正常工作.过了一会儿,两电表的示数都变大,则该电路中出现的故障可能是
    A.灯L短路 B.灯L断路 C.电阻R断路 D.电阻R短路
    二、填空题
    11.如图甲所示的电路中,电源电压不变,R0为定值电阻,R为电阻箱.闭合开关S后,调节电阻箱R的阻值,得到电压表示数U与电阻箱阻值R的变化关系如图乙所示,则可求出电源电压为________V,R0的阻值为_______ Ω.
    12.如图所示,当S2断开,S1、S3闭合时,电压表的示数为6V,电流表的示数为0.3A;当S2闭合,S1、S3断开时,电压表的示数为4V.则R1=________ Ω,R2=________ Ω.
    13.如图,电源电压恒定,,,当开关闭合,、都断开时,电流表的示数为,则电源电压是______V;当开关断开,、都闭合时,电流表的示数是______A.
    14.如图是小灯泡L和电阻R中电流随电压变化的图像.由图像可知,电阻R的阻值为____Ω.若将它们并联接在电压为2V的电源两端,电路中的总电流为_____A.
    15.如图所示电路,若L1的阻值为10Ω,只闭合S1时电流表示数为0.6A,则电源电压是________ V,S1、S2都闭合时电流表示数为1A,则 L2的阻值为________Ω.

    16.两个电阻甲和乙,电阻值分别为20Ω、40Ω,将它们串联接入电路中,则甲乙两电阻两端的电压之比为_____;将它们并联接入电路中,通过甲乙两电阻的电流之比为_____.
    17.把5Ω的电阻R1跟15Ω的电阻R2串联起来,接在电压是6V的电源上,通过R1的电流是______A,R2两端的电压是_______V。
    18.如图甲所示的电路,电源电压恒定,其中R2=10Ω,开关闭合时两只电流表的指针恰好指在同一位置处,电流表指针如图乙所示,则电源电压为________V,R1=________Ω.

    19.如图,当S闭合,滑动变阻器的滑片P向右滑动时,电压表示数将 ________,电流表示数将 ________,电压表示数与电流表示数的比值 ________(选填“变大”、“变小”或“不变”).
    20.如图所示的电路中,电源电压保持不变,当开关S由断开到闭合时,电流表的示数将_____,电压表的示数将_______(选填“变大”、“变小”或“不变”)
    三、计算题
    21.如图所示的电路中,灯泡的电阻RL =12Ω,正常发光时的电压为12V,R2=12Ω,当开关S1、S2都闭合时,电流表的示数为1.2A,这时灯泡正常发光.
    (1)求电源电压;R1的阻值;
    (2)当开关都断开时,灯泡两端的电压.
    22.如图所示,电源两端电压U为9V并保持不变,电阻R1阻值为10Ω.闭合开关S后,电流表A的示数I为1.2A.求:
    (1)电流表A1的示数I1;
    (2)电阻R2的阻值.
    2021-2022学年人教版物理九年级第十七章 第2节 欧姆定律(参考答案)
    一、单选题
    二、填空题
    11.12 10
    12.20 10
    13.9
    14.20 0.35
    15.6;15
    16.1:2 2:1
    17.0.3 4.5
    18.16V 40Ω
    19.变小,变小,不变
    20.变大 变大
    三、计算题
    21.(1) 12V 60Ω (2)6V
    22.(1)0.9A;(2)30Ω
    题号
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    答案
    A
    B
    A
    D
    C
    D
    C
    A
    B
    A
