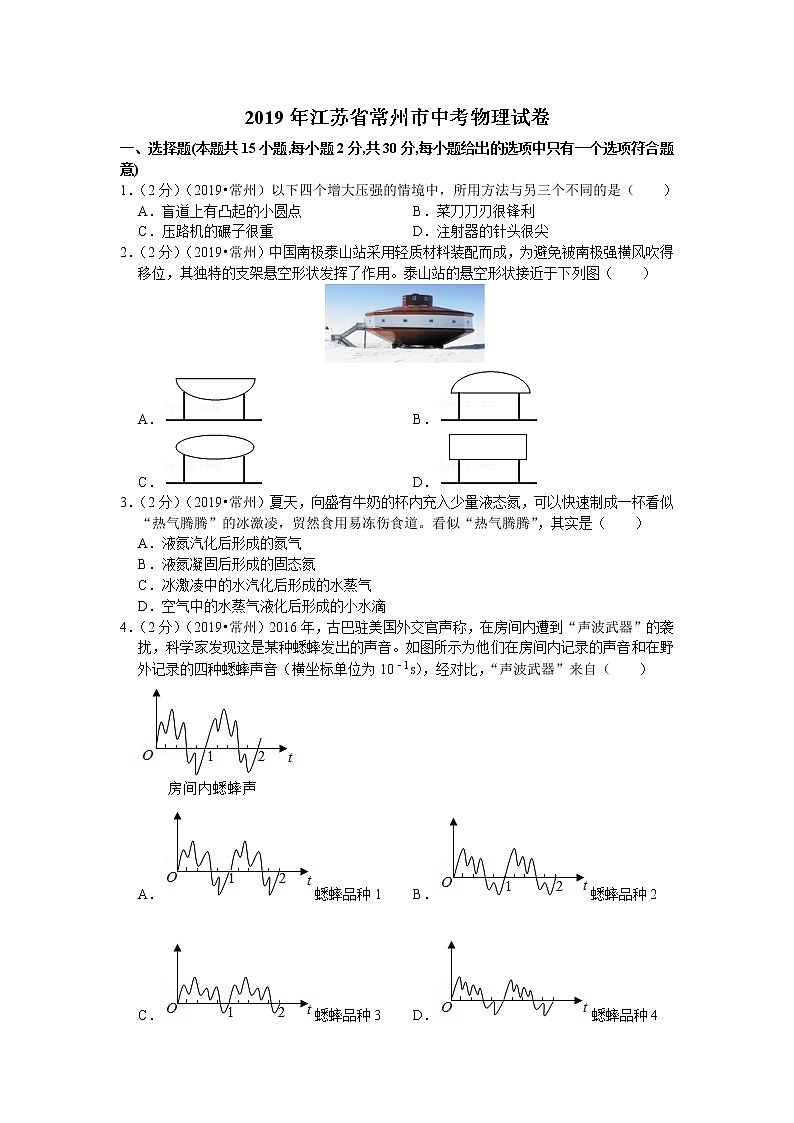

2019年江苏省常州市中考物理试卷
一、选择题(本题共15小题,每小题2分,共30分,每小题给出的选项中只有一个选项符合题意)
1．（2分）（2019•常州）以下四个增大压强的情境中，所用方法与另三个不同的是（ ）
A．盲道上有凸起的小圆点 B．菜刀刀刃很锋利
C．压路机的碾子很重 D．注射器的针头很尖
2．（2分）（2019•常州）中国南极泰山站采用轻质材料装配而成，为避免被南极强横风吹得移位，其独特的支架悬空形状发挥了作用。泰山站的悬空形状接近于下列图（ ）
A． B．
C． D．
3．（2分）（2019•常州）夏天，向盛有牛奶的杯内充入少量液态氮，可以快速制成一杯看似“热气腾腾”的冰激凌，贸然食用易冻伤食道。看似“热气腾腾”，其实是（ ）
A．液氮汽化后形成的氮气
B．液氮凝固后形成的固态氮
C．冰激凌中的水汽化后形成的水蒸气
D．空气中的水蒸气液化后形成的小水滴
4．（2分）（2019•常州）2016年，古巴驻美国外交官声称，在房间内遭到“声波武器”的袭扰，科学家发现这是某种蟋蟀发出的声音。如图所示为他们在房间内记录的声音和在野外记录的四种蟋蟀声音（横坐标单位为10﹣1s），经对比，“声波武器”来自（ ）
A．蟋蟀品种1 B．蟋蟀品种2
C．蟋蟀品种3 D．蟋蟀品种4

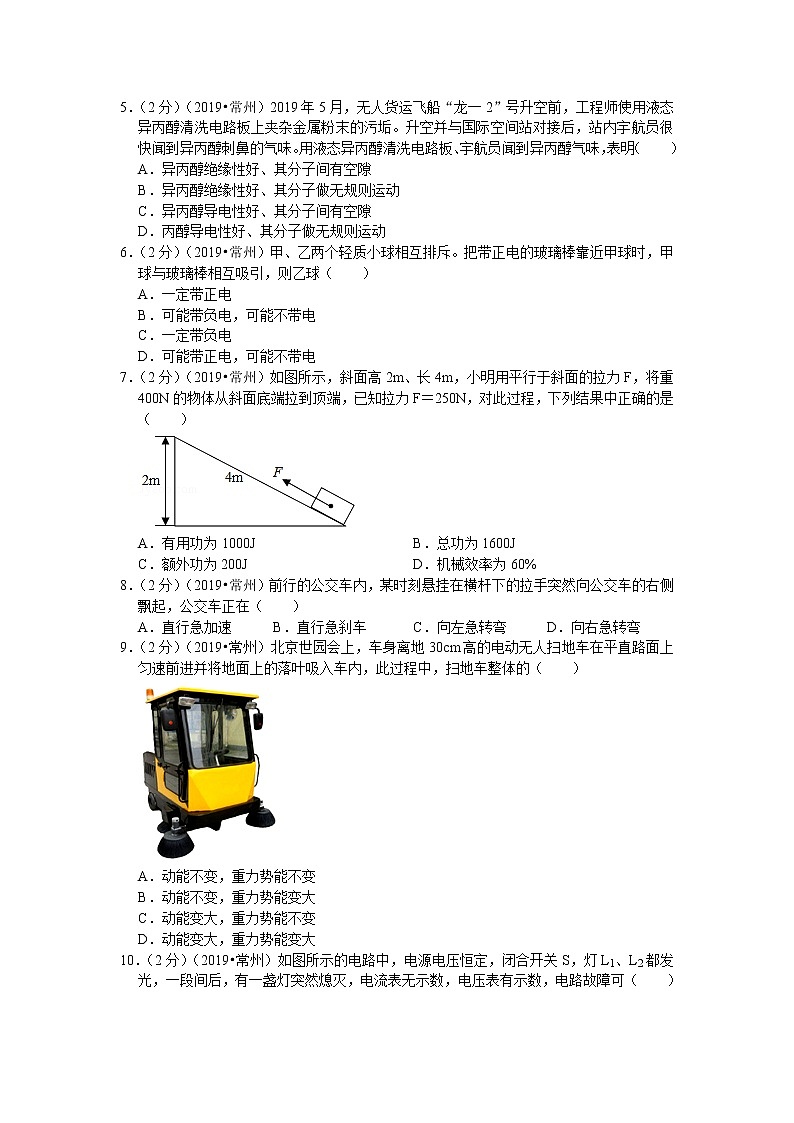

5．（2分）（2019•常州）2019年5月，无人货运飞船“龙一2”号升空前，工程师使用液态异丙醇清洗电路板上夹杂金属粉末的污垢。升空并与国际空间站对接后，站内宇航员很快闻到异丙醇刺鼻的气味。用液态异丙醇清洗电路板、宇航员闻到异丙醇气味，表明（ ）
A．异丙醇绝缘性好、其分子间有空隙
B．异丙醇绝缘性好、其分子做无规则运动
C．异丙醇导电性好、其分子间有空隙
D．丙醇导电性好、其分子做无规则运动
6．（2分）（2019•常州）甲、乙两个轻质小球相互排斥。把带正电的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球（ ）
A．一定带正电
B．可能带负电，可能不带电
C．一定带负电
D．可能带正电，可能不带电
7．（2分）（2019•常州）如图所示，斜面高2m、长4m，小明用平行于斜面的拉力F，将重400N的物体从斜面底端拉到顶端，已知拉力F＝250N，对此过程，下列结果中正确的是（ ）
A．有用功为1000J B．总功为1600J
C．额外功为200J D．机械效率为60%
8．（2分）（2019•常州）前行的公交车内，某时刻悬挂在横杆下的拉手突然向公交车的右侧飘起，公交车正在（ ）
A．直行急加速 B．直行急刹车 C．向左急转弯 D．向右急转弯
9．（2分）（2019•常州）北京世园会上，车身离地30cm高的电动无人扫地车在平直路面上匀速前进并将地面上的落叶吸入车内，此过程中，扫地车整体的（ ）
A．动能不变，重力势能不变
B．动能不变，重力势能变大
C．动能变大，重力势能不变
D．动能变大，重力势能变大

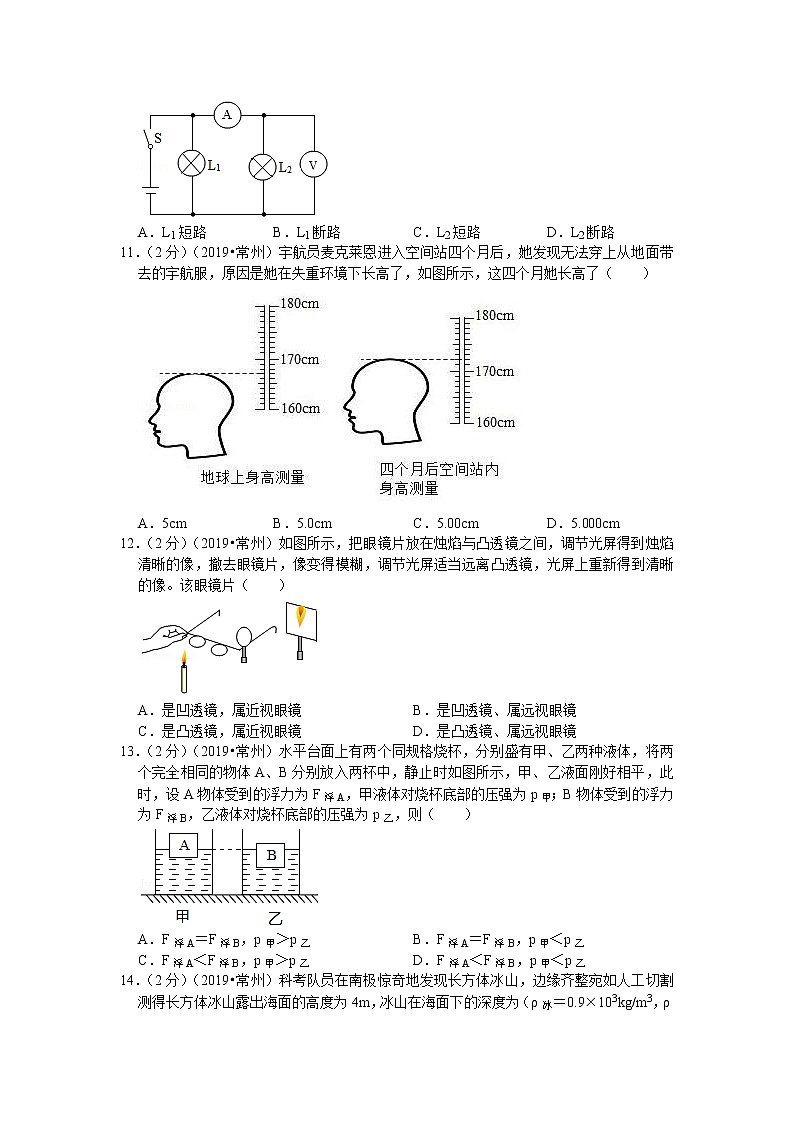

10．（2分）（2019•常州）如图所示的电路中，电源电压恒定，闭合开关S，灯L1、L2都发光，一段间后，有一盏灯突然熄灭，电流表无示数，电压表有示数，电路故障可（ ）
A．L1短路 B．L1断路 C．L2短路 D．L2断路
11．（2分）（2019•常州）宇航员麦克莱恩进入空间站四个月后，她发现无法穿上从地面带去的宇航服，原因是她在失重环境下长高了，如图所示，这四个月她长高了（ ）
A．5cm B．5.0cm C．5.00cm D．5.000cm
12．（2分）（2019•常州）如图所示，把眼镜片放在烛焰与凸透镜之间，调节光屏得到烛焰清晰的像，撤去眼镜片，像变得模糊，调节光屏适当远离凸透镜，光屏上重新得到清晰的像。该眼镜片（ ）
A．是凹透镜，属近视眼镜 B．是凹透镜、属远视眼镜
C．是凸透镜，属近视眼镜 D．是凸透镜、属远视眼镜
13．（2分）（2019•常州）水平台面上有两个同规格烧杯，分别盛有甲、乙两种液体，将两个完全相同的物体A、B分别放入两杯中，静止时如图所示，甲、乙液面刚好相平，此时，设A物体受到的浮力为F浮A，甲液体对烧杯底部的压强为p甲；B物体受到的浮力为F浮B，乙液体对烧杯底部的压强为p乙，则（ ）
A．F浮A＝F浮B，p甲＞p乙 B．F浮A＝F浮B，p甲＜p乙
C．F浮A＜F浮B，p甲＞p乙 D．F浮A＜F浮B，p甲＜p乙
14．（2分）（2019•常州）科考队员在南极惊奇地发现长方体冰山，边缘齐整宛如人工切割测得长方体冰山露出海面的高度为4m，冰山在海面下的深度为（ρ冰＝0.9×103kg/m3，ρ海水＝1.1×103kg/m3）（ ）
A．18m B．22m C．36m D．40m
15．（2分）（2019•常州）如图甲所示的电路中，电源电压恒定，灯泡L的电阻随温度变化而变化，R0为定值电阻，滑动变阻器Rx的规格为“20Ω 2.5A”。闭合开关S电压表V1的示数为U1、电压表V2的示数为U2，移动滑动变阻器的滑片P从A端至B端，U2与U1的关系如图乙所示，当滑片P滑到B端时，灯L恰好正常发光。下列结果中正确的是（ ）
A．电路中最大电流为1A
B．定值电阻R0的阻值为16Ω
C．灯L正常发光时的电阻为4Ω
D．灯L的额定功率为24W
二、填空作图题（每空格1分，每图2分，共25分）
16．（2分）（2019•常州）如图所示为防滑工具盘“Grypm”，其底部有序排列吸盘和柔软毛垫，吸盘通过增大 增大摩擦，柔软毛垫通过 增大摩擦。
17．（3分）（2019•常州）家用轿车常用汽油机驱动，汽油机在 冲程将 能转化为机械能。汽车行驶过程中，油箱内汽油越来越少，汽油的热值 （选填“变小”“不变”或“变大”）。
18．（3分）（2019•常州）如图所示，向右移动金属杆，灵敏电流计的指针向右偏转，这是 现象， （选填“电动机”或”发电机”）就是利用该现象制成的。若向左移动金属杆，灵敏电流计的指针将向 （选填“左”或“右”）偏转。
19．（3分）（2019•常州）如图所示的电路中，电源电压恒定，R0为定值电阻，闭合开关S，向右滑动滑动变阻器滑片P的过程中，电流表A的示数 ，电压表V1的示数 ，电压表V2的示数 （均选填“变小”“不变”或“变大”）
20．（3分）（2019•常州）2018年8月，俄罗斯“联盟号”飞船发生漏气现象。为查明泄漏点，宇航员在舱外用剪刀剪开飞船外表面坚韧的纤维层，图示两种剪刀中，适用此项任务的是 （选填“甲”或“乙”）。检查发现，漏气点是飞船舱壁面积为5mm2的小孔，用胶塞即可封堵，设飞船内气压为1×105Pa．飞船外接近真空，胶塞受到舱内气体压力为 N．该小孔是在飞船制造过程中使用电钻误操作而成，为此，建议增加超声波探伤环节。人耳听不到超声波是因为其频率 （填“小于”或“大于”）20000Hz。
21．（2分）（2019•常州）科学家研制出一种新型陶瓷材料，可用作火箭等高速飞行器的表面覆盖层，可见其具有很好的 （选填“导热”或“隔热”）性，该陶瓷材料在常温下的密度为1.8×103kg/m3，从常温加热至900℃高温，体积收
缩至原体积的90%，此时其密度为 kg/m3。
22．（4分）（2019•常州）小明家电能表上月底的示数为，本月底的示数如图所示，他家本月消耗电能 kW•h．小明家间时工作的用电器总功率不得超过 W．小明将一个电风扇单独接入电路中，10min内电能表的指示灯闪烁了32次，此过程中电风扇消耗电能 J，其功率为 W。
23．（2分）（2019•常州）杠杆OAB可绕O点自由转动，为使杠杆在如图所示位置保持平衡，请画出施加于B点的最小动力F（保留作图痕迹）。
24．（2分）（2019•常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内，压力开关受到压力时闭合，不受压力时断开，驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响。请以笔画线完成电路连接。
三、解答题（共6小题，满分45分）
25．（5分）（2019•常州）同学们探究“平面镜成像特点”。
（1）小华在竖直的玻璃板前A位置放置点燃的蜡烛，看到玻璃板后出现蜡烛的像，如图甲所示，用一张不透明纸挡在玻璃板与像之间，她在图甲所示位置观察 （选填“仍然”或“不能”）看到蜡烛的像。这说明像是由于光的 （选填“缩小”“反射”或“折射”）形成的。
（2）撤去不透明纸，小华又拿另一支大小相同的蜡烛放到玻璃板后像的位置，发现它跟像完全重合，由此可知平面镜成 （选填“等大”或“放大”）的像。记录物像的位置A、A′。
（3）经过三次实验得到三组物、像位置点，如图乙所示，由此可知 。
（4）小明自备器材做该实验，在玻璃板前放置一支点燃的蜡烛，看到玻璃板后出现蜡烛的两个像，这是因为 。
26．（8分）（2019•常州）2019年4月15日起，新的《电动自行车安全技术规范》正式实施。要求：最大速度≤25km/h，电动机输出功率≤400W，质检员小华对某款电动自行车进行测试，沿水平直路从A出发骑行至D结束，如图所示。测试情况如表格所示。
AB
BC
CD
路程/km
0.6
4.8
0.6
用时/h
0.05
0.2
0.05
速度特点
逐步加速
以最大速度匀速行驶
逐步减速
阻力特点
越来越大
恒为60N
越来越小
（1）测试过程中，小华看到路旁的树木向西，她是以 （选填“自己”或“地面”）为参照物，此时她是向 （选填“东”或“西”）骑行。
（2）BC段，电动自行车的速度为 km/h， （选填“符合”或“不符合”）新《规范）关于最大速度的要求。
（3）BC段，电动自行车的动力做功 J．电动机的输出功率为 W， （选填“符合”或“不符合”）新《规范》关于电动机输出功率的要求。
（4）从A到D全程，电动自行车的平均速度为 km/h。
27．（6分）（2019•常州）小明家用铁皮桶制作简易太阳能热水器，替代燃烧木柴的加热方式，小明观测到某日铁皮桶装满水后，经过一天的太阳光照，水温从20℃升高到60℃．已知铁皮桶的容积为50L，c水＝4.2×103J/（kg•℃），ρ水＝1×103kg/m3．问：
（1）当日桶内的水吸收的热量有多大？
（2）设用燃烧木柴加热，木柴完全燃烧释放热量的28%被桶内水吸收，则当日使用该太阳能热水器可节约多少木柴？（q木柴＝1.2×107J/kg）
28．（7分）（2019•常州）如图所示的电路中，电源电压恒定，灯L1、L2电阻不变，闭合开关S1、S2，电压表示数为12V，电流表示数为1.2A，L1和L2都正常发光。断开开关S1、S2，将电压表、电流表的位置互换，只闭合开关S1，电流表示数为0.75A，电压表示数不变问：
（1）L1的电阻和额定功率各为多大？
（2）L2的电阻和额定功率各为多大？
29．（11分）（2019•常州）某型号一次性声呐，其内部有两个相同的空腔，每个空腔的容积为2×10﹣3m3，每个空腔的侧上方都用轻薄易腐蚀材料制成的密封盖密封，密封盖在海水中浸泡24小时后，将被海水完全腐蚀。
某次公海军事演习，反潜飞机向海中投入该声呐，声呐在海中静止后露出整个体积的，声呐处于探测状态，如图甲所示，24小时后，声呐没入海中处于悬浮状态，声呐停止工作，如图乙所示，再经过24小时后，声呐沉入海底，如图丙所示。已知ρ海水＝1.1×103kg/m3，g取10N/kg，问：
（1）每个空腔能容纳海水的重量有多大？
（2）声呐整个体积有多大？
（3）图甲中，声呐有多重？
（4）图丙中，海底对声呐的支持力有多大？
30．（8分）（2019•常州）梅雨季节，湿衣服久晾不干，令人烦恼。小组同学设计出两款自动控制“干衣神器”，可使得衣服快速变干，请选择其中一种方法完成电路原理设计并算出相应答案。（两种方法都做，以第一种为准）
方法一
方法二
器材：开关S，电源转换器（把220V交流电压转换为6V直流电压弹回），电风扇，电热丝（电阻不变）
功能：①闭合开关S．当温度低于60℃时，机器吹热风；当温度高于60℃时，机器吹冷风，
②受控电路（220V工作电路）吹热风时功率为120W、吹冷风时功率为20W。
（1）请以笔画线代替导线完成电路连接。
（2）定值电阻R的阻值为 Ω。
（3）电热丝的阻值为 Ω．
器材：开关S，电源转换器（把220V交流电压转换为6V直流电压），定值电阻R0。
湿敏电阻Rx（电阻随摆度的变化关系如图所示），电磁继电器（线圈电阻不计，线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），电风扇，电热丝（电阻不变）
功能：①闭合开关S．当湿度大于40%时，机器吹热风；当湿度小于40%时，机器吹冷风。
②受控电路（220V 工作电路）吹热风时功率为120W，吹冷风时功率为20W。
（1）请以笔画线代替导线完成电路图连接。
（2）定值电阻R0的阻值为 Ω。
（3）电热丝的阻值为 Ω。
参考答案与试题解析
一、选择题(本题共15小题,每小题2分,共30分,每小题给出的选项中只有一个选项符合题意)
1．（2分）（2019•常州）以下四个增大压强的情境中，所用方法与另三个不同的是（ ）
A．盲道上有凸起的小圆点 B．菜刀刀刃很锋利
C．压路机的碾子很重 D．注射器的针头很尖
【分析】增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强；
【解答】解：A、盲道有凸棱是在压力一定时，通过减小受力面积增大压强，使盲人更好的感觉到路；
B、刀刃磨得锋利，是在压力一定时，通过减小受力面积来增大压强；
C、压路机的碾子很重，是在受力面积一定时，通过增大压力来增大压强；
D、注射器的针头很尖，是在压力一定时，通过减小受力面积来增大压强，容易扎进去；
综上分析，只有C选项所用方法与另三个不同。
故选：C。
【点评】本题考查了增大压强的方法，会利用控制变量法来分析是关键，本题体现了物理和生活的密切关系。
2．（2分）（2019•常州）中国南极泰山站采用轻质材料装配而成，为避免被南极强横风吹得移位，其独特的支架悬空形状发挥了作用。泰山站的悬空形状接近于下列图（ ）
A． B．
C． D．
【分析】流体的压强跟流速有关，流速越大压强越小。比较屋顶上下的空气流动速度，比较屋顶上下受到的压强，再比较屋顶受到向上和向下的压力。
【解答】解：A、风刮过屋顶，屋顶上方的空气流动速度小，压强大；屋顶受到向上的压强小于向下的压强，受到的向下的压力大于向上的压力，使整体更加稳定，不会把屋顶掀开，故A符合题意；
B、房子设计成图B所示的圆顶，风刮过屋顶，屋顶上方的空气流动速度大，压强小；屋内空气流动速度小，压强大，屋顶受到向上的压强大于向下的压强，受到的向上的压力大于向下的压力，产生一个向上的压力差，会把屋顶掀开，故B不符合题意；
C、房子设计成图C所示的圆顶，尽管容易清除积雪，但屋顶受到向上的压强等于向下的压强，受到的向上的压力等于向下的压力，不能使整体更加稳定，故C不符合题意，
D、图中上下表面水平，屋顶受到向上的压强等于向下的压强，受到的向上的压力等于向下的压力，不能使整体更加稳定，故D不符合题意，
故选：A。
【点评】各地的民居建筑风格一定要适应当地的自然环境。本题注重了物理和生活的联系。
3．（2分）（2019•常州）夏天，向盛有牛奶的杯内充入少量液态氮，可以快速制成一杯看似“热气腾腾”的冰激凌，贸然食用易冻伤食道。看似“热气腾腾”，其实是（ ）
A．液氮汽化后形成的氮气
B．液氮凝固后形成的固态氮
C．冰激凌中的水汽化后形成的水蒸气
D．空气中的水蒸气液化后形成的小水滴
【分析】物质从固态变为液态的过程是熔化；物质从液态变为固态的过程是凝固；物质从液态变为气态的过程是汽化；物质从气态变为液态的过程是液化；物质从固态直接变为气态的过程是升华；物质从气态直接变为固态的过程是凝华。
【解答】解：常温常压下氮是气态的，将牛奶杯内倒入液态氮，液态氮迅速吸热汽化，导致周围温度降低，空气中的水蒸气遇冷液化成为小水滴。
故选：D。
【点评】本题考查了学生对物态变化现象的判断，抓住物质前后的状态变化是解决此类题目的关键。
4．（2分）（2019•常州）2016年，古巴驻美国外交官声称，在房间内遭到“声波武器”的袭扰，科学家发现这是某种蟋蟀发出的声音。如图所示为他们在房间内记录的声音和在野外记录的四种蟋蟀声音（横坐标单位为10﹣1s），经对比，“声波武器”来自（ ）
A．蟋蟀品种1 B．蟋蟀品种2
C．蟋蟀品种3 D．蟋蟀品种4
【分析】声音的三个特征：音调、的、响度、音色，根据波形图区分是哪一个图象。
【解答】解：在房间内记录的声音和在野外记录的蟋蟀声音相同，则需要音调和音色相同，A图中蟋蟀品种1与房间内蟋蟀声的波形、频率相同，则它们的音色、音调相同，故A符合题意。
故选：A。
【点评】本题考查了声音波形图，掌握决定音调和音色的因素是解题的关键。
5．（2分）（2019•常州）2019年5月，无人货运飞船“龙一2”号升空前，工程师使用液态异丙醇清洗电路板上夹杂金属粉末的污垢。升空并与国际空间站对接后，站内宇航员很快闻到异丙醇刺鼻的气味。用液态异丙醇清洗电路板、宇航员闻到异丙醇气味，表明（ ）
A．异丙醇绝缘性好、其分子间有空隙
B．异丙醇绝缘性好、其分子做无规则运动
C．异丙醇导电性好、其分子间有空隙
D．丙醇导电性好、其分子做无规则运动
【分析】（1）容易导电的物体叫做导体，不容易导电的物体叫做绝缘体；
（2）分子动理论内容为：物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的作用力，分子间有间隙。
【解答】解：
液态异丙醇清洗电路板上夹杂金属粉末的污垢时，要防止电路板出现短路，用液态异丙醇清洗电路板说明异丙醇绝缘性好；
用液态异丙醇清洗电路板时，宇航员闻到异丙醇气味是扩散现象，说明异丙醇分子不停的做无规则运动，故B正确，ACD错误。
故选：B。
【点评】分子动理论为考试中的热点，要求学生不但要掌握分子动理论的内容，也要注意所各内容所对应的现象。
6．（2分）（2019•常州）甲、乙两个轻质小球相互排斥。把带正电的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球（ ）
A．一定带正电
B．可能带负电，可能不带电
C．一定带负电
D．可能带正电，可能不带电
【分析】同种电荷相互排斥，异种电荷相互吸引。排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体。
【解答】解：甲、乙两个轻质小球相互排斥，说明甲、乙两个轻质小球带有同种电荷，玻璃棒带正电，甲球与带正电的玻璃棒相互吸引，则甲球带负电，故C正确。
故选：C。
【点评】带电体吸引不带电体，排斥带同种电荷，吸引可能带异种电荷，其中之一带电，注意带电体具有吸引轻小物体的性质的情况。
7．（2分）（2019•常州）如图所示，斜面高2m、长4m，小明用平行于斜面的拉力F，将重400N的物体从斜面底端拉到顶端，已知拉力F＝250N，对此过程，下列结果中正确的是（ ）
A．有用功为1000J B．总功为1600J
C．额外功为200J D．机械效率为60%
【分析】（1）利用W＝Gh求小明对物体做的有用功；
（2）利用W＝Fs求拉力F做的总功；
（3）拉力做的额外功等于总功减去有用功；
（4）斜面的机械效率等于有用功与总功之比。
【解答】解：
A、小明对物体做的有用功：W有用＝Gh＝400N×2m＝800J，故A错；
B、拉力F做的总功：W总＝Fs＝250N×4m＝1000J，故B错；
C、额外功：W额＝W总﹣W有用＝1000J﹣800J＝200J，故C正确；
D、斜面的机械效率：
η＝＝×100%＝80%，故D错。
故选：C。
【点评】本题考查了使用斜面时有用功、总功、额外功、机械效率的计算，属于基础题目。
8．（2分）（2019•常州）前行的公交车内，某时刻悬挂在横杆下的拉手突然向公交车的右侧飘起，公交车正在（ ）
A．直行急加速 B．直行急刹车 C．向左急转弯 D．向右急转弯
【分析】一切物体，不论是运动还是静止、匀速运动还是变速运动，都具有惯性，惯性是物体本身的一种基本属性，根据惯性知识进行分析。
【解答】解：挂在横杆下的拉手随车一起运动，以公交车为参照物时，拉手向公交车的右侧飘起，是由于拉手具有惯性要保持原来的原来的运动状态，可能是公交车向左急转弯。
故选：C。
【点评】解决本题的关键理解惯性的性质，即保持原来运动状态的性质，一切物体都具有惯性。
9．（2分）（2019•常州）北京世园会上，车身离地30cm高的电动无人扫地车在平直路面上匀速前进并将地面上的落叶吸入车内，此过程中，扫地车整体的（ ）
A．动能不变，重力势能不变
B．动能不变，重力势能变大
C．动能变大，重力势能不变
D．动能变大，重力势能变大
【分析】影响动能的影响因素是物体的质量和运动的速度，影响重力势能的因素是物体的质量和高度，据此分析即可解答。
【解答】解：电动无人扫地车在平直路面上匀速前进并将地面上的落叶吸入车内，此过程中，扫地车的总质量变大，速度和高度不变，则动能和重力势能均变大。
故ABC错误，D正确。
故选：D。
【点评】本题考查了影响动能和势能的大小变化，分析好扫地车工作时速度、质量和高度的变化是关键。
10．（2分）（2019•常州）如图所示的电路中，电源电压恒定，闭合开关S，灯L1、L2都发光，一段间后，有一盏灯突然熄灭，电流表无示数，电压表有示数，电路故障可（ ）
A．L1短路 B．L1断路 C．L2短路 D．L2断路
【分析】由图可知，闭合开关，两灯泡并联，电流表测灯L2中电流，电压表测电源电压。根据电流表、电压表在电路中示数特征来判断。
【解答】解：由图知，闭合开关，两灯泡并联，电流表测灯L2中电流，电压表测电源电压。
A、如果灯泡L1短路，将会形成电源短路，两灯都不亮，电压表示数变为零，故A不符合题意；
B、如果灯泡L1断路，L1不发光，L2支路的电流不受影响，即电流表示数不变；电压表还是测量电源电压，电压表示数不变，故B不符合题意；
C、如果灯泡L2短路，整个电路短路，两灯都不亮，电压表示数变为零，故C不符合题意；
D、如果灯泡L2断路，L2不发光，电流表无示数，但电压表还是测量电源电压，示数不变，故D符合题意。
故选：D。
【点评】此题考查了用电流表、电压表来判断电路故障，对两表的用法和示数特征要熟悉。
11．（2分）（2019•常州）宇航员麦克莱恩进入空间站四个月后，她发现无法穿上从地面带去的宇航服，原因是她在失重环境下长高了，如图所示，这四个月她长高了（ ）
A．5cm B．5.0cm C．5.00cm D．5.000cm
【分析】刻度尺的最小刻度值（或叫分度值）为相邻的刻度线表示的长度；使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位。
【解答】解：刻度尺上1cm之间有1个小格，所以一个小格代表1cm，即刻度尺的分度值为1cm；左端示数167.0cm对齐，右端示数为172.0cm对齐，长高了172.0﹣cm﹣167.0cm＝5.0cm。
故选：B。
【点评】在日常生活、物理实验和体育活动中经常使用刻度尺、停表等，我们要熟练掌握其使用和读数方法。
12．（2分）（2019•常州）如图所示，把眼镜片放在烛焰与凸透镜之间，调节光屏得到烛焰清晰的像，撤去眼镜片，像变得模糊，调节光屏适当远离凸透镜，光屏上重新得到清晰的像。该眼镜片（ ）
A．是凹透镜，属近视眼镜 B．是凹透镜、属远视眼镜
C．是凸透镜，属近视眼镜 D．是凸透镜、属远视眼镜
【分析】首先根据题意“撤去眼镜片，像变得模糊，调节光屏适当远离凸透镜，光屏上重新得到清晰的像”可知该镜片对光线的作用，然后根据远视镜片是凸透镜，近视镜片是凹透镜判断。
【解答】解：由题意“撤去眼镜片，像变得模糊，调节光屏适当远离凸透镜，光屏上重新得到清晰的像”，说明撤去眼镜片后，对光的会聚能力减弱，说明该镜片对光线具有会聚作用，则该透镜为凸透镜，属于远视眼镜。
故选：D。
【点评】此题是探究凸透镜成像的实验，要熟练掌握成像特点与物距、像距之间的关系及其应用。
13．（2分）（2019•常州）水平台面上有两个同规格烧杯，分别盛有甲、乙两种液体，将两个完全相同的物体A、B分别放入两杯中，静止时如图所示，甲、乙液面刚好相平，此时，设A物体受到的浮力为F浮A，甲液体对烧杯底部的压强为p甲；B物体受到的浮力为F浮B，乙液体对烧杯底部的压强为p乙，则（ ）
A．F浮A＝F浮B，p甲＞p乙 B．F浮A＝F浮B，p甲＜p乙
C．F浮A＜F浮B，p甲＞p乙 D．F浮A＜F浮B，p甲＜p乙
【分析】（1）由图可知：两物体处于漂浮状态，根据漂浮条件即可物体所受浮力关系；
（2）比较得出物体排开水的体积，根据阿基米德原理即可判断两种液体的密度关系，然后根据液体压强公式比较杯底受到的压强关系；。
【解答】解：（1）由图知，物体A、B在液体中都处于漂浮，则F浮A＝GA；F浮B＝GB；
而物体A、B是完全相同的物体，则重力相等，即GA＝GB，
所以，F浮A＝F浮B．故CD错误；
（2）由图知，A排开液体的体积小于B排开液体的体积，已知F浮A＝F浮B，根据F浮＝ρ液gV排可知，ρ甲＞ρ乙；
已知两液面等高，根据p＝ρ液gh可知，p甲＞p乙．故A正确，B错误。
故选：A。
【点评】此题考查物体浮沉条件、密度、液体压强公式的应用，同时考查阿基米德原理和浮力产生的原因等知识点，是一道综合性很强的题目，此题难度适中，适合学生训练，属于中档题。
14．（2分）（2019•常州）科考队员在南极惊奇地发现长方体冰山，边缘齐整宛如人工切割测得长方体冰山露出海面的高度为4m，冰山在海面下的深度为（ρ冰＝0.9×103kg/m3，ρ海水＝1.1×103kg/m3）（ ）
A．18m B．22m C．36m D．40m
【分析】利用漂浮条件F浮＝G冰＝ρ冰V冰g和阿基米德原理F浮＝G排＝ρ液V排g，V冰＝V排+V露可以求出h露与h冰的关系。
【解答】解：
冰山在海水中漂浮，由漂浮条件可得：F浮＝G冰＝ρ冰V冰g，
根据阿基米德原理可得：F浮＝G排＝ρ海水V排g，
所以ρ海水V排g＝ρ冰V冰g，
即：ρ海水Sh浸g＝ρ冰Sh冰g﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①，
因冰山为长方体，则h冰＝h浸+h露，
所以①式可写为：ρ海水Sh浸g＝ρ冰S（h浸+h露）g，
整理可得h浸＝＝＝18m。
故选：A。
【点评】本题为力学综合题，要求灵活运用所学知识。物体漂浮时F浮＝G冰＝ρ冰v冰g和阿基米德原理F浮＝G排＝ρ液v排g，要综合使用，找出内在联系：h冰＝h浸+h露、F浮＝G冰、F浮＝G排。
15．（2分）（2019•常州）如图甲所示的电路中，电源电压恒定，灯泡L的电阻随温度变化而变化，R0为定值电阻，滑动变阻器Rx的规格为“20Ω 2.5A”。闭合开关S电压表V1的示数为U1、电压表V2的示数为U2，移动滑动变阻器的滑片P从A端至B端，U2与U1的关系如图乙所示，当滑片P滑到B端时，灯L恰好正常发光。下列结果中正确的是（ ）
A．电路中最大电流为1A
B．定值电阻R0的阻值为16Ω
C．灯L正常发光时的电阻为4Ω
D．灯L的额定功率为24W
【分析】（1）由图知灯泡L、定值电阻R0、滑动变阻器串联，电压表V1测量定值电阻R0两端的电压，电压表V2测量灯泡L和定值电阻R0两端的总电压，当滑片P滑到B端时，灯L恰好正常发光，此时电路的总电阻最小，总电流最大，两电压表的示数都达到了最大，判断出电源电压；
当滑动变阻器的滑片P在A端时，总电阻最大，电路中的总电流最小，由乙图读出两电压表的示数，根据串联电路电压的规律表示出滑动变阻器的电压，根据欧姆定律算出电路的电流和定值电阻R0的阻值；
（2）当滑片在B端时，滑动变阻器的电阻为零，电路的电流最大，此时灯L恰好正常发光，定值电阻两端的电压为24V，根据欧姆定律算出电路的电流，根据串联电路电压的规律算出灯泡两端的额定电压，根据欧姆定律算出灯L正常发光时的电阻，由P＝UI算出灯泡L的额定功率。
【解答】解：由图知灯泡L、定值电阻R0、滑动变阻器串联，电压表V1测量定值电阻R0两端的电压，电压表V2测量灯泡L和定值电阻R0两端的总电压，
当滑片P滑到B端时，此时电路的总电阻最小，总电流最大，两电压表的示数都达到了最大，即两电压表的示数为36V和24V；
当滑动变阻器的滑片P在A端时，总电阻最大，电路中的总电流最小，两电压表的示数为16V和12V；
（1）当滑片在B端时，电压表V2的示数为36V，则电源电压为36V，此时灯L恰好正常发光；
当滑动变阻器的滑片P在A端时，滑动变阻器的电阻最大，电路中的总电流最小，此时滑动变阻器两端的电压为：U滑＝U﹣U′2＝36V﹣16V＝20V，
则此时电路的电流为：I＝＝＝1A，
定值电阻R0的阻值：R0＝＝＝12Ω，故B错误；
（2）当滑片在B端时，滑动变阻器的电阻为零，电路的电流最大，此时灯L恰好正常发光，定值电阻两端的电压为24V，
此时电路的最大电流为：I大＝＝＝2A，故A错误；
灯泡两端的额定电压为UL＝U2﹣U1＝36V﹣24V＝12V；
灯L正常发光时的电阻为：RL＝＝＝6Ω，故C错误；
灯泡L的额定功率为：PL＝ULI大＝12V×2A＝24W，故D正确。
故选：D。
【点评】本题考查了动态电路分析，读懂图象中的信息是解题的关键。
二、填空作图题（每空格1分，每图2分，共25分）
16．（2分）（2019•常州）如图所示为防滑工具盘“Grypm”，其底部有序排列吸盘和柔软毛垫，吸盘通过增大 压力 增大摩擦，柔软毛垫通过 增加接触面的粗糙程度 增大摩擦。
【分析】增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，将滚动摩擦变成滑动摩擦。
【解答】解：吸盘通过增大压力增大摩擦，柔软毛垫通过增加接触面的粗糙程度增大摩擦。
故答案为：压力；增加接触面的粗糙程度。
【点评】本题考查摩擦力大小的影响因素，以及增大摩擦的方法，摩擦力问题在生活中应用非常广泛，应该注意观察和思考。
17．（3分）（2019•常州）家用轿车常用汽油机驱动，汽油机在 做功 冲程将 内 能转化为机械能。汽车行驶过程中，油箱内汽油越来越少，汽油的热值 不变 （选填“变小”“不变”或“变大”）。
【分析】（1）汽油机的做功冲程中，进气门和排气门都关闭，活塞向下运动，燃气膨胀对活塞做功，将内能转化为机械能；
（2）热值是燃料的一种特性，与燃料的种类有关，而与燃料的质量、燃烧程度无关。
【解答】解：
（1）汽油机工作时，在做功冲程中，燃气膨胀做功，将内能转化为机械能；
（2）汽油的热值与汽油的质量大小无关，所以油箱内汽油越来越少，汽油的热值不变。
故答案为：做功；内；不变。
【点评】本题考查了汽油机四冲程的能量转化以及对热值特性的理解，属于基础题目。
18．（3分）（2019•常州）如图所示，向右移动金属杆，灵敏电流计的指针向右偏转，这是 电磁感应 现象， 发电机 （选填“电动机”或”发电机”）就是利用该现象制成的。若向左移动金属杆，灵敏电流计的指针将向 左 （选填“左”或“右”）偏转。
【分析】（1）闭合电路的一部分导体在磁场中做切割磁感线运动时产生电流的现象叫电磁感应，产生的电流叫感应电流。
（2）产生的感应电流的方向与导体运动方向和磁场方向有关，当其中一个方向改变时，电流方向改变；若导体运动方向和磁场方向同时改变，电流方向不改变，据此分析回答。
【解答】解：
（1）向右移动金属杆，灵敏电流计的指针向右偏转，说明电路中产生了电流，这种现象叫电磁感应现象，发电机就是关键电磁感应现象制成的；
（2）若向左移动金属杆，导体切割磁感线的运动方向发生变化（相反），产生的感应电流方向发生变化（相反），故灵敏电流计的指针向左偏转。
故答案为：电磁感应；发电机；左。
【点评】本题考查了学生分析实验现象得出实验结论的能力，本题关键：产生感应电流的条件，影响产生的感应电流的方向的因素。
19．（3分）（2019•常州）如图所示的电路中，电源电压恒定，R0为定值电阻，闭合开关S，向右滑动滑动变阻器滑片P的过程中，电流表A的示数 变小 ，电压表V1的示数 不变 ，电压表V2的示数 变大 （均选填“变小”“不变”或“变大”）
【分析】闭合开关S后，滑动变阻器与电阻R0串联，电流表测量电路总电流，电压表V1测量电源电压，电压表V2测量滑动变阻器两端的电压；
根据滑片的移动确定接入电路电阻的变化，根据欧姆定律可知电路中电流和电阻R0两端电压的变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化。
【解答】解：闭合开关S后，滑动变阻器与电阻R0串联，电流表测量电路总电流，电压表V1测量电源电压，电压表V2测量滑动变阻器两端的电压，
因为电压表V1测量电源电压，滑片移动，电压表V1的示数不变；
闭合开关S，向右滑动滑动变阻器滑片P的过程中，滑动变阻器接入电路的电阻变大，电路的总电阻变大；
根据公式I＝可知，电路电流变小，即电流表示数变小；
根据公式U＝IR可知，电阻R1两端的电压变小，
根据串联电路的总电压等于各分电压之和可知，滑动变阻器两端的电压变大，电压表V2的示数变大。
故答案为：变小；不变；变大。
【点评】本题考查了滑动变阻器的变阻原理、欧姆定律、串联电路的电压关系，分析电路图确定两电阻的连接方式和电表所测电路元件是本题关键。
20．（3分）（2019•常州）2018年8月，俄罗斯“联盟号”飞船发生漏气现象。为查明泄漏点，宇航员在舱外用剪刀剪开飞船外表面坚韧的纤维层，图示两种剪刀中，适用此项任务的是 乙 （选填“甲”或“乙”）。检查发现，漏气点是飞船舱壁面积为5mm2的小孔，用胶塞即可封堵，设飞船内气压为1×105Pa．飞船外接近真空，胶塞受到舱内气体压力为 0.5 N．该小孔是在飞船制造过程中使用电钻误操作而成，为此，建议增加超声波探伤环节。人耳听不到超声波是因为其频率 大于 （填“小于”或“大于”）20000Hz。
【分析】（1）结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆；
（2）知道漏气点的舱壁面积和飞船内气压，根据F＝pS求出胶塞受到舱内气体压力；
（3）低于20Hz的声波叫次声波，高于20000Hz的声波叫超声波。
【解答】解：（1）宇航员在舱外用剪刀剪开飞船外表面坚韧的纤维层，必须用省力剪刀，动力臂要大于阻力臂，则选用乙剪刀；
（2）由p＝可得，胶塞受到舱内气体压力F＝pS＝1×105Pa×5×10﹣6m2＝0.5N；
（3）人耳听不到超声波是因为其频率大于20000Hz。
故答案为：乙；0.5；大于。
【点评】本题考查了杠杆的分类和压强定义式的应用以及超声波的频率，要注意单位的换算。
21．（2分）（2019•常州）科学家研制出一种新型陶瓷材料，可用作火箭等高速飞行器的表面覆盖层，可见其具有很好的 隔热 （选填“导热”或“隔热”）性，该陶瓷材料在常温下的密度为1.8×103kg/m3，从常温加热至900℃高温，体积收
缩至原体积的90%，此时其密度为 2×103 kg/m3。
【分析】（1）火箭在高速飞行时会与大气层摩擦生热，温度升高，为保持一定的温度，表面覆盖层要具有良好的隔热性能；
（2）设出常温下该陶瓷材料的体积，根据ρ＝表示出材料的质量，加热至900℃高温时其质量不变，体积收缩至原体积的90%，利用ρ＝求出此时材料的密度。
【解答】解：（1）火箭在高速飞行时，与大气层摩擦生热，温度升高，
为了保护内部结构，在火箭的表面覆盖一层隔热性能好的材料，
所以新型陶瓷材料具有很好的隔热性；
（2）设常温下该陶瓷材料的体积为V，由ρ＝可得该材料的质量m＝ρV，
加热至900℃高温时，其质量不变，而体积变为V×90%，
则此时其密度为：ρ′＝＝＝ρ＝×1.8×103kg/m3＝2×103kg/m3。
故答案为：隔热；2×103。
【点评】本题考查了物质的基本属性和密度公式的应用以及计算，要注意加热前后材料的质量不变。
22．（4分）（2019•常州）小明家电能表上月底的示数为，本月底的示数如图所示，他家本月消耗电能 100.5 kW•h．小明家间时工作的用电器总功率不得超过 8800 W．小明将一个电风扇单独接入电路中，10min内电能表的指示灯闪烁了32次，此过程中电风扇消耗电能 3.6×104 J，其功率为 60 W。
【分析】（1）电能表的读数：电能表的最后一位数是小数，单位kW•h；本月消耗的电能等于本月底与上月底的示数之差；
（2）电能表参数的意义：220V是该电能表要接在220V的电路中，10A是指该电能表的标定电流，40A是指平时工作允许通过的最大电流，利用P＝UI求小明家间时工作的用电器最大电功率；
（3）3200imp/（kW•h）的含义是：电路中每消耗1kW•h的电能，指示灯闪烁3200次；据此求指示灯闪烁32次消耗的电能，再利用P＝求用电器的电功率。
【解答】解：
（1）由图示电能表可知，上月底电能表的示数为2818.2kW•h，本月底电能表示数为2918.7kW•h，
本月消耗的电能是：W＝2918.7kW•h﹣2818.2kW•h＝100.5kW•h；
（2）由图示电能表可知，电能表正常工作时的电压是220V，平时允许通过的最大电流是40A，则电能表允许的用电器最大总功率：
P＝UI＝220V×40A＝8800W；
（3）3200imp/（kW•h）表示电路中每消耗1kW•h的电能，指示灯闪烁3200次；
当指示灯闪烁32次时消耗的电能：
W′＝kW•h＝0.01kW•h＝3.6×104J，
电风扇的电功率：
P＝＝＝60W。
故答案为：100.5；8800；3.6×104；60。
【点评】本题考查了使用电能表时消耗电能和电功率的计算，明确电能表相关参数的意义是关键。
23．（2分）（2019•常州）杠杆OAB可绕O点自由转动，为使杠杆在如图所示位置保持平衡，请画出施加于B点的最小动力F（保留作图痕迹）。
【分析】根据杠杆平衡的条件，F1×L1＝F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题。
【解答】解：由杠杆平衡条件F1 L1＝F2 L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OB作为动力臂最长，由图知动力的方向应该向上，如下图所示：
【点评】本题的解题关键是通过杠杆的平衡条件得出：在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小的结论。
24．（2分）（2019•常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内，压力开关受到压力时闭合，不受压力时断开，驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响。请以笔画线完成电路连接。
【分析】由题意可知，当两个开关均闭合时，灯亮，电不铃响；当只闭合压力开关S2时，灯亮，电铃响；结合串并联电路的特点可知，进行分析即可。
【解答】解：由题意可知，当两个开关均闭合时，灯亮，电不铃响；当只闭合压力开关S2时，灯亮，电铃响，说明开关S1闭合时，将电铃短路了，当开关S1断开时，
电铃才被接入电路，所以开关S2、电铃、电灯串联连接，开关S1并联在电铃的两端，电路如图所示：
【点评】对于这类题目的电路图的设计要结合串并联电路的特点，按照题意合理的安排开关所在位置，电路图设计完成后要进行检验。
三、解答题（共6小题，满分45分）
25．（5分）（2019•常州）同学们探究“平面镜成像特点”。
（1）小华在竖直的玻璃板前A位置放置点燃的蜡烛，看到玻璃板后出现蜡烛的像，如图甲所示，用一张不透明纸挡在玻璃板与像之间，她在图甲所示位置观察 仍然 （选填“仍然”或“不能”）看到蜡烛的像。这说明像是由于光的 反射 （选填“缩小”“反射”或“折射”）形成的。
（2）撤去不透明纸，小华又拿另一支大小相同的蜡烛放到玻璃板后像的位置，发现它跟像完全重合，由此可知平面镜成 等大 （选填“等大”或“放大”）的像。记录物像的位置A、A′。
（3）经过三次实验得到三组物、像位置点，如图乙所示，由此可知 像和物体到平面镜的距离相等 。
（4）小明自备器材做该实验，在玻璃板前放置一支点燃的蜡烛，看到玻璃板后出现蜡烛的两个像，这是因为 玻璃板太厚导致玻璃板前后两个面都发生了反射，两个表面都成虚像 。
【分析】（1）平面镜成的是虚像，其成像原理是光的反射。
（2）实验时采用两个相同的蜡烛，是为了研究物像大小关系，如果不能重合，说明物像大小不同，如果重合，说明物像等大。
（3）根据三组物、像关于玻璃板对称的特点判断物体与像之间的位置关系。
（4）实验时最好选用薄的玻璃实验，若玻璃太厚会出现两个像重叠现象。
【解答】解：（1）平面镜成的像是虚像，是由光的反射形成的，故用一张不透明纸挡在玻璃板与像之间，她在图甲所示位置观察仍然看到蜡烛的像。
（2）另外一支相同的蜡烛B与前面的蜡烛A的像完全重合，则说明平面镜所成的像与物体是等大的；
（3）根据图乙可知，A和A′、B和B′、C和C′都是关于玻璃板所在位置对称的，则可得到：像和物体到平面镜的距离相等；
（4）太厚的玻璃板有两个反射面，两个反射面都成虚像，前面一个反射面成的虚像较后面一个反射面而成的虚像清晰。
故答案为：（1）仍然；反射；（2）等大；（3）像和物体到平面镜的距离相等；（4）玻璃板太厚导致玻璃板前后两个面都发生了反射，两个表面都成虚像。
【点评】本题考查学生实际动手操作实验的能力，并能对实验中出现的问题正确分析，探究平面镜成像特点的实验是中考出题的一个热点，本题围绕这个探究过程可能遇到的问题，解决办法，合理的思考和解释来考查同学的。
26．（8分）（2019•常州）2019年4月15日起，新的《电动自行车安全技术规范》正式实施。要求：最大速度≤25km/h，电动机输出功率≤400W，质检员小华对某款电动自行车进行测试，沿水平直路从A出发骑行至D结束，如图所示。测试情况如表格所示。
AB
BC
CD
路程/km
0.6
4.8
0.6
用时/h
0.05
0.2
0.05
速度特点
逐步加速
以最大速度匀速行驶
逐步减速
阻力特点
越来越大
恒为60N
越来越小
（1）测试过程中，小华看到路旁的树木向西，她是以 自己 （选填“自己”或“地面”）为参照物，此时她是向 东 （选填“东”或“西”）骑行。
（2）BC段，电动自行车的速度为 24 km/h， 符合 （选填“符合”或“不符合”）新《规范）关于最大速度的要求。
（3）BC段，电动自行车的动力做功 2.88×105 J．电动机的输出功率为 400 W， 符合 （选填“符合”或“不符合”）新《规范》关于电动机输出功率的要求。
（4）从A到D全程，电动自行车的平均速度为 20 km/h。
【分析】（1）选择参照物的关键是首先找出被研究物体，然后选择该物体之外的物体进行位置的比较。
（2）利用速度公式求在BC段电动自行车的速度，进而判断是否符合新《规范）关于最大速度的要求；
（3）在BC段，匀速骑行，受到的动力和阻力是一对平衡力，大小相等，可求动力，利用W＝Fs求动力做功，再利用P＝求电动机的输出功率，进而确定是否符合新《规范》关于电动机输出功率的要求；
（4）求出从A到D全程的总路程、时间，利用速度公式求电动自行车的平均速度。
【解答】解：
（1）测试过程中，小华看到路旁的树木向西运动，树木和小华之间发生了位置的改变，所以她是以自己为参照物的，此时她是向东骑行；
（2）在BC段电动自行车的速度vBC＝＝＝24km/h＜25km/h，符合新《规范）关于最大速度的要求；
（3）在BC段，匀速骑行，车受到的动力和阻力是一对平衡力，大小相等，则动力F＝f＝60N，
BC段动力做功：W＝Fs＝60N×4800m＝2.88×105J，
电动机的输出功率：
P＝＝＝400W，符合新《规范》关于电动机输出功率的要求。
（4）从A到D全程，总路程s＝0.6km+4.8km+0.6km＝6km，
总时间：t＝0.05h+0.2h+0.05h＝0.3h，
全程电动自行车的平均速度：
v＝＝＝20km/h。、
故答案为：
（1）自己；东；（2）24；符合；（3）2.88×105；400；符合；（4）20。
【点评】本题考查了速度公式、功的公式、功率公式的应用以及运动和静止的相对性，认真审题、从中获取有用信息是关键！
27．（6分）（2019•常州）小明家用铁皮桶制作简易太阳能热水器，替代燃烧木柴的加热方式，小明观测到某日铁皮桶装满水后，经过一天的太阳光照，水温从20℃升高到60℃．已知铁皮桶的容积为50L，c水＝4.2×103J/（kg•℃），ρ水＝1×103kg/m3．问：
（1）当日桶内的水吸收的热量有多大？
（2）设用燃烧木柴加热，木柴完全燃烧释放热量的28%被桶内水吸收，则当日使用该太阳能热水器可节约多少木柴？（q木柴＝1.2×107J/kg）
【分析】（1）知道水的体积，利用m＝ρV求水的质量；又知道水的比热容、初末温，利用Q吸＝cm△t求水吸收的热量；
（2）由题知ηQ放＝Q吸，而Q放＝m气q，据此求需要木材的质量。
【解答】解：
（1）铁皮桶的容积，即水的体积：V＝50L＝0.05m3，
由ρ＝得水的质量：
m＝ρV＝1.0×103 kg/m3×0.05m3＝50kg；
水吸收的热量：
Q吸＝cm△t
＝4.2×103J/（kg•℃）×50kg×（60℃﹣20℃）
＝8.4×106J；
（2）由题知ηQ放＝Q吸＝8.4×106J，
由Q放＝m木材q得节约木材的质量：
m木材＝＝＝＝2.5kg。
答：（1）水吸收了8.4×106J的热量；
（3）当日使用该太阳能热水器可节约2.5kg的木柴。
【点评】本题考查了学生对密度公式、物体吸热公式、燃料完全燃烧放热公式的了解与掌握，虽知识点多，但都属于基础，难度不大，计算时注意单位统一。
28．（7分）（2019•常州）如图所示的电路中，电源电压恒定，灯L1、L2电阻不变，闭合开关S1、S2，电压表示数为12V，电流表示数为1.2A，L1和L2都正常发光。断开开关S1、S2，将电压表、电流表的位置互换，只闭合开关S1，电流表示数为0.75A，电压表示数不变问：
（1）L1的电阻和额定功率各为多大？
（2）L2的电阻和额定功率各为多大？
【分析】（1）当闭合开关S1、S2，灯泡灯L1与L2并联，电流表测量灯泡L1的电流，电压表测量电源电压，根据欧姆定律算出灯L1的电阻，根据P＝UI算出L1的额定功率；
（2）断开开关S1、S2，将电压表、电流表的位置互换，只闭合开关S1，两灯泡串联，电压表串联电源电压，电流表串联电路的电流，根据欧姆定律算出此时电路的总电阻，根据串联电路电阻的规律算出L2的电阻，根据P＝算出L2的额定功率。
【解答】解：（1）当闭合开关S1、S2，灯泡灯L1与L2并联，电流表测量灯泡L1的电流，电压表测量电源电压，即电源电压为12V，
根据欧姆定律I＝得灯L1的电阻：
R1＝＝＝10Ω，
L1的额定功率：P1＝UI＝12V×1.2A＝14.4W；
（2）断开开关S1、S2，将电压表、电流表的位置互换，只闭合开关S1，两灯泡串联，电压表串联电源电压，电流表串联电路的电流，
根据欧姆定律I＝得此时电路的总电阻：
R＝＝＝16Ω，
根据串联电路电阻的规律知，L2的电阻：
R2＝R﹣R1＝16Ω﹣10Ω＝6Ω，
L2的额定功率：P2＝＝＝24W。
答：（1）L1的电阻为10Ω，额定功率为14.4W；
（2）L2的电阻为6Ω，额定功率为24W。
【点评】解决本题的关键是会识别串联电路和并联电路，会用所求的物理量表示已知物理量，会对公式灵活变形，会灵活应用欧姆定律和电功率的公式进行计算。
29．（11分）（2019•常州）某型号一次性声呐，其内部有两个相同的空腔，每个空腔的容积为2×10﹣3m3，每个空腔的侧上方都用轻薄易腐蚀材料制成的密封盖密封，密封盖在海水中浸泡24小时后，将被海水完全腐蚀。
某次公海军事演习，反潜飞机向海中投入该声呐，声呐在海中静止后露出整个体积的，声呐处于探测状态，如图甲所示，24小时后，声呐没入海中处于悬浮状态，声呐停止工作，如图乙所示，再经过24小时后，声呐沉入海底，如图丙所示。已知ρ海水＝1.1×103kg/m3，g取10N/kg，问：
（1）每个空腔能容纳海水的重量有多大？
（2）声呐整个体积有多大？
（3）图甲中，声呐有多重？
（4）图丙中，海底对声呐的支持力有多大？
【分析】（1）知道空腔的容积，由G＝mg＝ρVg求所容纳的海水的重力；
（2）在把声呐当作一个整体，这个整体包括两个空腔和其余部分，没有海水进入时，这个整体包含两个空腔；海水进入后，这个整体包括进入空腔的海水，图甲中，声呐漂浮，所受的浮力与重力相等，根据图乙所示，声呐所受在海水中悬浮，此时下方的密封盖被海水腐蚀，所受的浮力等于声呐自身重力和第一个空腔内的海水重力之和，据此解题；
（3）图甲中，声呐漂浮且有体积露出水面，由F浮＝G求解；
（4）图丙中，计算此时声呐的总重力，由F支＝G﹣F浮求解。
【解答】解：
（1）由题知，每个空腔的容积为V＝2×10﹣3m3，
每个空腔能容纳海水的重量：
G海水＝m海水g＝ρ海水V腔g＝1.1×103kg/m3×2×10﹣3m3×10N/kg＝22N；
（2）设声呐的整个体积为V，声呐的重力为G声，
图甲中，声呐漂浮（下方的密封盖浸在海水中），且声呐在海中静止后露出整个体积的，
则：G声＝F浮＝ρ海水g（1﹣）V＝ρ海水gV﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①，
图乙中，24小时后，下方的密封口被腐蚀，下方空腔充满海水，声呐悬浮，把声呐和进入的海水作为一个整体（即此时下方空腔内的海水作为声呐的一部分）；
则由悬浮条件可得：F浮1＝G总1＝G声+G海水＝ρ海水gV+22N﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②，
而此时声呐浸没在海水中，所以F浮1＝ρ海水gV﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③，
可得：ρ海水gV＝ρ海水gV+22N，
解得：V＝8×10﹣3m3；
（3）图甲中，声呐漂浮且有体积露出水面，
G声＝F浮＝ρ海水g（1﹣）V＝×1.1×103kg/m3×10N/kg×8×10﹣3m3＝66N；
（4）图丙中，声呐上方的密封盖也浸没在海水中，再经过24小时，密封盖也被腐蚀，把声呐和进入的海水作为一个整体（即此时两个空腔内的海水作为声呐的一部分）；
则可知声呐的总重力：
G总2＝G声+2×G海水＝66N+2×22N＝110N，
声呐受到的浮力：F浮1＝ρ海水gV＝1.1×103kg/m3×10N/kg×8×10﹣3m3＝88N，
海底对声呐的支持力：F支＝G总2﹣F浮1＝110N﹣88N＝22N。
答：（1）每个空腔能容纳海水的重量有22N；
（2）声呐整个体积为8×10﹣3m3；
（3）图甲中，声呐的重力为66N；
（4）图丙中，海底对声呐的支持力为22N。
【点评】本题考查阿基米德原理和物体的漂浮特点的应用，综合性强，难度较大。
30．（8分）（2019•常州）梅雨季节，湿衣服久晾不干，令人烦恼。小组同学设计出两款自动控制“干衣神器”，可使得衣服快速变干，请选择其中一种方法完成电路原理设计并算出相应答案。（两种方法都做，以第一种为准）
方法一
方法二
器材：开关S，电源转换器（把220V交流电压转换为6V直流电压弹回），电风扇，电热丝（电阻不变）
功能：①闭合开关S．当温度低于60℃时，机器吹热风；当温度高于60℃时，机器吹冷风，
②受控电路（220V工作电路）吹热风时功率为120W、吹冷风时功率为20W。
（1）请以笔画线代替导线完成电路连接。
（2）定值电阻R的阻值为 120 Ω。
（3）电热丝的阻值为 484 Ω．
器材：开关S，电源转换器（把220V交流电压转换为6V直流电压），定值电阻R0。
湿敏电阻Rx（电阻随摆度的变化关系如图所示），电磁继电器（线圈电阻不计，线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），电风扇，电热丝（电阻不变）
功能：①闭合开关S．当湿度大于40%时，机器吹热风；当湿度小于40%时，机器吹冷风。
②受控电路（220V 工作电路）吹热风时功率为120W，吹冷风时功率为20W。
（1）请以笔画线代替导线完成电路图连接。
（2）定值电阻R0的阻值为 120 Ω。
（3）电热丝的阻值为 484 Ω。
【分析】根据图象判断两种方法中，电阻随温度、湿度变化的关系，再根据对电路功能的要求，确定两电阻的连接情况，以及电风扇和电热丝的连接特点，最后连接电路图，并利用欧姆定律结合图象对定值电阻和电热丝的阻值进行计算。
【解答】解：【方法一】：
（1）由图知温度为60℃时，热敏电阻的阻值为40Ω，热敏电阻的阻值随温度的升高而增大（或热敏电阻的阻值随温度的降低而减小），
若控制电路只有热敏电阻，则电流为I＝＝＝0.15A，电流小于0.2A（线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），
则需要将定值电阻R0和热敏电阻Rx并联连接时，线圈中电流才能达到0.2A，电磁继电器的动触点要接在火线上，温度低于60℃时吹热风；根据图象可知，随温度的降低，Rx的阻值减小，控制电路中的电阻减小，电流变大，衔铁将被吸下，则电热丝要接在下方静触点上，电热丝和电风扇并联连接，电风扇不受电磁继电器的控制，电风扇直接接在火线和零线之间，如图所示：
（2）根据题意和欧姆定律可得，衔铁即将吸下时控制电路的总电流：
I＝＝0.2A，
即＝0.2A，解得：R0＝120Ω；
（3）由于吹热风时功率为120W、吹冷风时功率为20W，且电热丝和电风扇并联连接，
所以电热丝消耗的功率为：P丝＝P热﹣P冷＝120W﹣20W＝100W，
则电热丝的电阻为：R＝＝＝484Ω；
【方法二】：
（1）由图知当湿度为40%时，湿敏电阻的阻值为40Ω，湿敏电阻随湿度的增加而减小；
若控制电路只有湿敏电阻，则电流为I＝＝＝0.15A，电流小于0.2A（线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），
则需要将定值电阻R0和湿敏电阻Rx并联连接时，线圈中电流才能达到0.2A，电磁继电器的动触点要接在火线上，当湿度大于40%时吹热风；根据图象可知，随湿度的增加，Rx的阻值减小，控制电路中的电阻减小，电流变大，衔铁将被吸下，则电热丝要接在下方静触点上，电热丝和电风扇并联连接，电风扇不受电磁继电器的控制，电风扇直接接在火线和零线之间，如图所示：
（2）根据题意和欧姆定律可得，衔铁即将吸下时控制电路的总电流：
I＝＝0.2A，
即＝0.2A，解得：R0＝120Ω；
（3）由于吹热风时功率为120W、吹冷风时功率为20W，且电热丝和电风扇并联连接，
所以电热丝消耗的功率为：P丝＝P热﹣P冷＝120W﹣20W＝100W，
则电热丝的电阻为：R＝＝＝484Ω；
故答案为：方法一：（1）见上图；（2）120；（3）484；
方法二：（1）见上图；（2）120；（3）484。
【点评】本题考查了电路的设计、欧姆定律、电功率，家庭电路安全接法等知识，是一道综合题，有一定的难度。
2019年江苏省常州市中考物理试卷
一、选择题(本题共15小题,每小题2分,共30分,每小题给出的选项中只有一个选项符合题意)
1．（2分）（2019•常州）以下四个增大压强的情境中，所用方法与另三个不同的是（ ）
A．盲道上有凸起的小圆点 B．菜刀刀刃很锋利
C．压路机的碾子很重 D．注射器的针头很尖
2．（2分）（2019•常州）中国南极泰山站采用轻质材料装配而成，为避免被南极强横风吹得移位，其独特的支架悬空形状发挥了作用。泰山站的悬空形状接近于下列图（ ）
A． B．
C． D．
3．（2分）（2019•常州）夏天，向盛有牛奶的杯内充入少量液态氮，可以快速制成一杯看似“热气腾腾”的冰激凌，贸然食用易冻伤食道。看似“热气腾腾”，其实是（ ）
A．液氮汽化后形成的氮气
B．液氮凝固后形成的固态氮
C．冰激凌中的水汽化后形成的水蒸气
D．空气中的水蒸气液化后形成的小水滴
4．（2分）（2019•常州）2016年，古巴驻美国外交官声称，在房间内遭到“声波武器”的袭扰，科学家发现这是某种蟋蟀发出的声音。如图所示为他们在房间内记录的声音和在野外记录的四种蟋蟀声音（横坐标单位为10﹣1s），经对比，“声波武器”来自（ ）
A．蟋蟀品种1 B．蟋蟀品种2
C．蟋蟀品种3 D．蟋蟀品种4
5．（2分）（2019•常州）2019年5月，无人货运飞船“龙一2”号升空前，工程师使用液态异丙醇清洗电路板上夹杂金属粉末的污垢。升空并与国际空间站对接后，站内宇航员很快闻到异丙醇刺鼻的气味。用液态异丙醇清洗电路板、宇航员闻到异丙醇气味，表明（ ）
A．异丙醇绝缘性好、其分子间有空隙
B．异丙醇绝缘性好、其分子做无规则运动
C．异丙醇导电性好、其分子间有空隙
D．丙醇导电性好、其分子做无规则运动
6．（2分）（2019•常州）甲、乙两个轻质小球相互排斥。把带正电的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球（ ）
A．一定带正电
B．可能带负电，可能不带电
C．一定带负电
D．可能带正电，可能不带电
7．（2分）（2019•常州）如图所示，斜面高2m、长4m，小明用平行于斜面的拉力F，将重400N的物体从斜面底端拉到顶端，已知拉力F＝250N，对此过程，下列结果中正确的是（ ）
A．有用功为1000J B．总功为1600J
C．额外功为200J D．机械效率为60%
8．（2分）（2019•常州）前行的公交车内，某时刻悬挂在横杆下的拉手突然向公交车的右侧飘起，公交车正在（ ）
A．直行急加速 B．直行急刹车 C．向左急转弯 D．向右急转弯
9．（2分）（2019•常州）北京世园会上，车身离地30cm高的电动无人扫地车在平直路面上匀速前进并将地面上的落叶吸入车内，此过程中，扫地车整体的（ ）
A．动能不变，重力势能不变
B．动能不变，重力势能变大
C．动能变大，重力势能不变
D．动能变大，重力势能变大
10．（2分）（2019•常州）如图所示的电路中，电源电压恒定，闭合开关S，灯L1、L2都发光，一段间后，有一盏灯突然熄灭，电流表无示数，电压表有示数，电路故障可（ ）
A．L1短路 B．L1断路 C．L2短路 D．L2断路
11．（2分）（2019•常州）宇航员麦克莱恩进入空间站四个月后，她发现无法穿上从地面带去的宇航服，原因是她在失重环境下长高了，如图所示，这四个月她长高了（ ）
A．5cm B．5.0cm C．5.00cm D．5.000cm
12．（2分）（2019•常州）如图所示，把眼镜片放在烛焰与凸透镜之间，调节光屏得到烛焰清晰的像，撤去眼镜片，像变得模糊，调节光屏适当远离凸透镜，光屏上重新得到清晰的像。该眼镜片（ ）
A．是凹透镜，属近视眼镜 B．是凹透镜、属远视眼镜
C．是凸透镜，属近视眼镜 D．是凸透镜、属远视眼镜
13．（2分）（2019•常州）水平台面上有两个同规格烧杯，分别盛有甲、乙两种液体，将两个完全相同的物体A、B分别放入两杯中，静止时如图所示，甲、乙液面刚好相平，此时，设A物体受到的浮力为F浮A，甲液体对烧杯底部的压强为p甲；B物体受到的浮力为F浮B，乙液体对烧杯底部的压强为p乙，则（ ）
A．F浮A＝F浮B，p甲＞p乙 B．F浮A＝F浮B，p甲＜p乙
C．F浮A＜F浮B，p甲＞p乙 D．F浮A＜F浮B，p甲＜p乙
14．（2分）（2019•常州）科考队员在南极惊奇地发现长方体冰山，边缘齐整宛如人工切割测得长方体冰山露出海面的高度为4m，冰山在海面下的深度为（ρ冰＝0.9×103kg/m3，ρ海水＝1.1×103kg/m3）（ ）
A．18m B．22m C．36m D．40m
15．（2分）（2019•常州）如图甲所示的电路中，电源电压恒定，灯泡L的电阻随温度变化而变化，R0为定值电阻，滑动变阻器Rx的规格为“20Ω 2.5A”。闭合开关S电压表V1的示数为U1、电压表V2的示数为U2，移动滑动变阻器的滑片P从A端至B端，U2与U1的关系如图乙所示，当滑片P滑到B端时，灯L恰好正常发光。下列结果中正确的是（ ）
A．电路中最大电流为1A
B．定值电阻R0的阻值为16Ω
C．灯L正常发光时的电阻为4Ω
D．灯L的额定功率为24W
二、填空作图题（每空格1分，每图2分，共25分）
16．（2分）（2019•常州）如图所示为防滑工具盘“Grypm”，其底部有序排列吸盘和柔软毛垫，吸盘通过增大 增大摩擦，柔软毛垫通过 增大摩擦。
17．（3分）（2019•常州）家用轿车常用汽油机驱动，汽油机在 冲程将 能转化为机械能。汽车行驶过程中，油箱内汽油越来越少，汽油的热值 （选填“变小”“不变”或“变大”）。
18．（3分）（2019•常州）如图所示，向右移动金属杆，灵敏电流计的指针向右偏转，这是 现象， （选填“电动机”或”发电机”）就是利用该现象制成的。若向左移动金属杆，灵敏电流计的指针将向 （选填“左”或“右”）偏转。
19．（3分）（2019•常州）如图所示的电路中，电源电压恒定，R0为定值电阻，闭合开关S，向右滑动滑动变阻器滑片P的过程中，电流表A的示数 ，电压表V1的示数 ，电压表V2的示数 （均选填“变小”“不变”或“变大”）
20．（3分）（2019•常州）2018年8月，俄罗斯“联盟号”飞船发生漏气现象。为查明泄漏点，宇航员在舱外用剪刀剪开飞船外表面坚韧的纤维层，图示两种剪刀中，适用此项任务的是 （选填“甲”或“乙”）。检查发现，漏气点是飞船舱壁面积为5mm2的小孔，用胶塞即可封堵，设飞船内气压为1×105Pa．飞船外接近真空，胶塞受到舱内气体压力为 N．该小孔是在飞船制造过程中使用电钻误操作而成，为此，建议增加超声波探伤环节。人耳听不到超声波是因为其频率 （填“小于”或“大于”）20000Hz。
21．（2分）（2019•常州）科学家研制出一种新型陶瓷材料，可用作火箭等高速飞行器的表面覆盖层，可见其具有很好的 （选填“导热”或“隔热”）性，该陶瓷材料在常温下的密度为1.8×103kg/m3，从常温加热至900℃高温，体积收
缩至原体积的90%，此时其密度为 kg/m3。
22．（4分）（2019•常州）小明家电能表上月底的示数为，本月底的示数如图所示，他家本月消耗电能 kW•h．小明家间时工作的用电器总功率不得超过 W．小明将一个电风扇单独接入电路中，10min内电能表的指示灯闪烁了32次，此过程中电风扇消耗电能 J，其功率为 W。
23．（2分）（2019•常州）杠杆OAB可绕O点自由转动，为使杠杆在如图所示位置保持平衡，请画出施加于B点的最小动力F（保留作图痕迹）。
24．（2分）（2019•常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内，压力开关受到压力时闭合，不受压力时断开，驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响。请以笔画线完成电路连接。
三、解答题（共6小题，满分45分）
25．（5分）（2019•常州）同学们探究“平面镜成像特点”。
（1）小华在竖直的玻璃板前A位置放置点燃的蜡烛，看到玻璃板后出现蜡烛的像，如图甲所示，用一张不透明纸挡在玻璃板与像之间，她在图甲所示位置观察 （选填“仍然”或“不能”）看到蜡烛的像。这说明像是由于光的 （选填“缩小”“反射”或“折射”）形成的。
（2）撤去不透明纸，小华又拿另一支大小相同的蜡烛放到玻璃板后像的位置，发现它跟像完全重合，由此可知平面镜成 （选填“等大”或“放大”）的像。记录物像的位置A、A′。
（3）经过三次实验得到三组物、像位置点，如图乙所示，由此可知 。
（4）小明自备器材做该实验，在玻璃板前放置一支点燃的蜡烛，看到玻璃板后出现蜡烛的两个像，这是因为 。
26．（8分）（2019•常州）2019年4月15日起，新的《电动自行车安全技术规范》正式实施。要求：最大速度≤25km/h，电动机输出功率≤400W，质检员小华对某款电动自行车进行测试，沿水平直路从A出发骑行至D结束，如图所示。测试情况如表格所示。
AB
BC
CD
路程/km
0.6
4.8
0.6
用时/h
0.05
0.2
0.05
速度特点
逐步加速
以最大速度匀速行驶
逐步减速
阻力特点
越来越大
恒为60N
越来越小
（1）测试过程中，小华看到路旁的树木向西，她是以 （选填“自己”或“地面”）为参照物，此时她是向 （选填“东”或“西”）骑行。
（2）BC段，电动自行车的速度为 km/h， （选填“符合”或“不符合”）新《规范）关于最大速度的要求。
（3）BC段，电动自行车的动力做功 J．电动机的输出功率为 W， （选填“符合”或“不符合”）新《规范》关于电动机输出功率的要求。
（4）从A到D全程，电动自行车的平均速度为 km/h。
27．（6分）（2019•常州）小明家用铁皮桶制作简易太阳能热水器，替代燃烧木柴的加热方式，小明观测到某日铁皮桶装满水后，经过一天的太阳光照，水温从20℃升高到60℃．已知铁皮桶的容积为50L，c水＝4.2×103J/（kg•℃），ρ水＝1×103kg/m3．问：
（1）当日桶内的水吸收的热量有多大？
（2）设用燃烧木柴加热，木柴完全燃烧释放热量的28%被桶内水吸收，则当日使用该太阳能热水器可节约多少木柴？（q木柴＝1.2×107J/kg）
28．（7分）（2019•常州）如图所示的电路中，电源电压恒定，灯L1、L2电阻不变，闭合开关S1、S2，电压表示数为12V，电流表示数为1.2A，L1和L2都正常发光。断开开关S1、S2，将电压表、电流表的位置互换，只闭合开关S1，电流表示数为0.75A，电压表示数不变问：
（1）L1的电阻和额定功率各为多大？
（2）L2的电阻和额定功率各为多大？
29．（11分）（2019•常州）某型号一次性声呐，其内部有两个相同的空腔，每个空腔的容积为2×10﹣3m3，每个空腔的侧上方都用轻薄易腐蚀材料制成的密封盖密封，密封盖在海水中浸泡24小时后，将被海水完全腐蚀。
某次公海军事演习，反潜飞机向海中投入该声呐，声呐在海中静止后露出整个体积的，声呐处于探测状态，如图甲所示，24小时后，声呐没入海中处于悬浮状态，声呐停止工作，如图乙所示，再经过24小时后，声呐沉入海底，如图丙所示。已知ρ海水＝1.1×103kg/m3，g取10N/kg，问：
（1）每个空腔能容纳海水的重量有多大？
（2）声呐整个体积有多大？
（3）图甲中，声呐有多重？
（4）图丙中，海底对声呐的支持力有多大？
30．（8分）（2019•常州）梅雨季节，湿衣服久晾不干，令人烦恼。小组同学设计出两款自动控制“干衣神器”，可使得衣服快速变干，请选择其中一种方法完成电路原理设计并算出相应答案。（两种方法都做，以第一种为准）
方法一
方法二
器材：开关S，电源转换器（把220V交流电压转换为6V直流电压弹回），电风扇，电热丝（电阻不变）
功能：①闭合开关S．当温度低于60℃时，机器吹热风；当温度高于60℃时，机器吹冷风，
②受控电路（220V工作电路）吹热风时功率为120W、吹冷风时功率为20W。
（1）请以笔画线代替导线完成电路连接。
（2）定值电阻R的阻值为 Ω。
（3）电热丝的阻值为 Ω．
器材：开关S，电源转换器（把220V交流电压转换为6V直流电压），定值电阻R0。
湿敏电阻Rx（电阻随摆度的变化关系如图所示），电磁继电器（线圈电阻不计，线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），电风扇，电热丝（电阻不变）
功能：①闭合开关S．当湿度大于40%时，机器吹热风；当湿度小于40%时，机器吹冷风。
②受控电路（220V 工作电路）吹热风时功率为120W，吹冷风时功率为20W。
（1）请以笔画线代替导线完成电路图连接。
（2）定值电阻R0的阻值为 Ω。
（3）电热丝的阻值为 Ω。
参考答案与试题解析
一、选择题(本题共15小题,每小题2分,共30分,每小题给出的选项中只有一个选项符合题意)
1．（2分）（2019•常州）以下四个增大压强的情境中，所用方法与另三个不同的是（ ）
A．盲道上有凸起的小圆点 B．菜刀刀刃很锋利
C．压路机的碾子很重 D．注射器的针头很尖
【分析】增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强；
【解答】解：A、盲道有凸棱是在压力一定时，通过减小受力面积增大压强，使盲人更好的感觉到路；
B、刀刃磨得锋利，是在压力一定时，通过减小受力面积来增大压强；
C、压路机的碾子很重，是在受力面积一定时，通过增大压力来增大压强；
D、注射器的针头很尖，是在压力一定时，通过减小受力面积来增大压强，容易扎进去；
综上分析，只有C选项所用方法与另三个不同。
故选：C。
【点评】本题考查了增大压强的方法，会利用控制变量法来分析是关键，本题体现了物理和生活的密切关系。
2．（2分）（2019•常州）中国南极泰山站采用轻质材料装配而成，为避免被南极强横风吹得移位，其独特的支架悬空形状发挥了作用。泰山站的悬空形状接近于下列图（ ）
A． B．
C． D．
【分析】流体的压强跟流速有关，流速越大压强越小。比较屋顶上下的空气流动速度，比较屋顶上下受到的压强，再比较屋顶受到向上和向下的压力。
【解答】解：A、风刮过屋顶，屋顶上方的空气流动速度小，压强大；屋顶受到向上的压强小于向下的压强，受到的向下的压力大于向上的压力，使整体更加稳定，不会把屋顶掀开，故A符合题意；
B、房子设计成图B所示的圆顶，风刮过屋顶，屋顶上方的空气流动速度大，压强小；屋内空气流动速度小，压强大，屋顶受到向上的压强大于向下的压强，受到的向上的压力大于向下的压力，产生一个向上的压力差，会把屋顶掀开，故B不符合题意；
C、房子设计成图C所示的圆顶，尽管容易清除积雪，但屋顶受到向上的压强等于向下的压强，受到的向上的压力等于向下的压力，不能使整体更加稳定，故C不符合题意，
D、图中上下表面水平，屋顶受到向上的压强等于向下的压强，受到的向上的压力等于向下的压力，不能使整体更加稳定，故D不符合题意，
故选：A。
【点评】各地的民居建筑风格一定要适应当地的自然环境。本题注重了物理和生活的联系。
3．（2分）（2019•常州）夏天，向盛有牛奶的杯内充入少量液态氮，可以快速制成一杯看似“热气腾腾”的冰激凌，贸然食用易冻伤食道。看似“热气腾腾”，其实是（ ）
A．液氮汽化后形成的氮气
B．液氮凝固后形成的固态氮
C．冰激凌中的水汽化后形成的水蒸气
D．空气中的水蒸气液化后形成的小水滴
【分析】物质从固态变为液态的过程是熔化；物质从液态变为固态的过程是凝固；物质从液态变为气态的过程是汽化；物质从气态变为液态的过程是液化；物质从固态直接变为气态的过程是升华；物质从气态直接变为固态的过程是凝华。
【解答】解：常温常压下氮是气态的，将牛奶杯内倒入液态氮，液态氮迅速吸热汽化，导致周围温度降低，空气中的水蒸气遇冷液化成为小水滴。
故选：D。
【点评】本题考查了学生对物态变化现象的判断，抓住物质前后的状态变化是解决此类题目的关键。
4．（2分）（2019•常州）2016年，古巴驻美国外交官声称，在房间内遭到“声波武器”的袭扰，科学家发现这是某种蟋蟀发出的声音。如图所示为他们在房间内记录的声音和在野外记录的四种蟋蟀声音（横坐标单位为10﹣1s），经对比，“声波武器”来自（ ）
A．蟋蟀品种1 B．蟋蟀品种2
C．蟋蟀品种3 D．蟋蟀品种4
【分析】声音的三个特征：音调、的、响度、音色，根据波形图区分是哪一个图象。
【解答】解：在房间内记录的声音和在野外记录的蟋蟀声音相同，则需要音调和音色相同，A图中蟋蟀品种1与房间内蟋蟀声的波形、频率相同，则它们的音色、音调相同，故A符合题意。
故选：A。
【点评】本题考查了声音波形图，掌握决定音调和音色的因素是解题的关键。
5．（2分）（2019•常州）2019年5月，无人货运飞船“龙一2”号升空前，工程师使用液态异丙醇清洗电路板上夹杂金属粉末的污垢。升空并与国际空间站对接后，站内宇航员很快闻到异丙醇刺鼻的气味。用液态异丙醇清洗电路板、宇航员闻到异丙醇气味，表明（ ）
A．异丙醇绝缘性好、其分子间有空隙
B．异丙醇绝缘性好、其分子做无规则运动
C．异丙醇导电性好、其分子间有空隙
D．丙醇导电性好、其分子做无规则运动
【分析】（1）容易导电的物体叫做导体，不容易导电的物体叫做绝缘体；
（2）分子动理论内容为：物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的作用力，分子间有间隙。
【解答】解：
液态异丙醇清洗电路板上夹杂金属粉末的污垢时，要防止电路板出现短路，用液态异丙醇清洗电路板说明异丙醇绝缘性好；
用液态异丙醇清洗电路板时，宇航员闻到异丙醇气味是扩散现象，说明异丙醇分子不停的做无规则运动，故B正确，ACD错误。
故选：B。
【点评】分子动理论为考试中的热点，要求学生不但要掌握分子动理论的内容，也要注意所各内容所对应的现象。
6．（2分）（2019•常州）甲、乙两个轻质小球相互排斥。把带正电的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球（ ）
A．一定带正电
B．可能带负电，可能不带电
C．一定带负电
D．可能带正电，可能不带电
【分析】同种电荷相互排斥，异种电荷相互吸引。排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体。
【解答】解：甲、乙两个轻质小球相互排斥，说明甲、乙两个轻质小球带有同种电荷，玻璃棒带正电，甲球与带正电的玻璃棒相互吸引，则甲球带负电，故C正确。
故选：C。
【点评】带电体吸引不带电体，排斥带同种电荷，吸引可能带异种电荷，其中之一带电，注意带电体具有吸引轻小物体的性质的情况。
7．（2分）（2019•常州）如图所示，斜面高2m、长4m，小明用平行于斜面的拉力F，将重400N的物体从斜面底端拉到顶端，已知拉力F＝250N，对此过程，下列结果中正确的是（ ）
A．有用功为1000J B．总功为1600J
C．额外功为200J D．机械效率为60%
【分析】（1）利用W＝Gh求小明对物体做的有用功；
（2）利用W＝Fs求拉力F做的总功；
（3）拉力做的额外功等于总功减去有用功；
（4）斜面的机械效率等于有用功与总功之比。
【解答】解：
A、小明对物体做的有用功：W有用＝Gh＝400N×2m＝800J，故A错；
B、拉力F做的总功：W总＝Fs＝250N×4m＝1000J，故B错；
C、额外功：W额＝W总﹣W有用＝1000J﹣800J＝200J，故C正确；
D、斜面的机械效率：
η＝＝×100%＝80%，故D错。
故选：C。
【点评】本题考查了使用斜面时有用功、总功、额外功、机械效率的计算，属于基础题目。
8．（2分）（2019•常州）前行的公交车内，某时刻悬挂在横杆下的拉手突然向公交车的右侧飘起，公交车正在（ ）
A．直行急加速 B．直行急刹车 C．向左急转弯 D．向右急转弯
【分析】一切物体，不论是运动还是静止、匀速运动还是变速运动，都具有惯性，惯性是物体本身的一种基本属性，根据惯性知识进行分析。
【解答】解：挂在横杆下的拉手随车一起运动，以公交车为参照物时，拉手向公交车的右侧飘起，是由于拉手具有惯性要保持原来的原来的运动状态，可能是公交车向左急转弯。
故选：C。
【点评】解决本题的关键理解惯性的性质，即保持原来运动状态的性质，一切物体都具有惯性。
9．（2分）（2019•常州）北京世园会上，车身离地30cm高的电动无人扫地车在平直路面上匀速前进并将地面上的落叶吸入车内，此过程中，扫地车整体的（ ）
A．动能不变，重力势能不变
B．动能不变，重力势能变大
C．动能变大，重力势能不变
D．动能变大，重力势能变大
【分析】影响动能的影响因素是物体的质量和运动的速度，影响重力势能的因素是物体的质量和高度，据此分析即可解答。
【解答】解：电动无人扫地车在平直路面上匀速前进并将地面上的落叶吸入车内，此过程中，扫地车的总质量变大，速度和高度不变，则动能和重力势能均变大。
故ABC错误，D正确。
故选：D。
【点评】本题考查了影响动能和势能的大小变化，分析好扫地车工作时速度、质量和高度的变化是关键。
10．（2分）（2019•常州）如图所示的电路中，电源电压恒定，闭合开关S，灯L1、L2都发光，一段间后，有一盏灯突然熄灭，电流表无示数，电压表有示数，电路故障可（ ）
A．L1短路 B．L1断路 C．L2短路 D．L2断路
【分析】由图可知，闭合开关，两灯泡并联，电流表测灯L2中电流，电压表测电源电压。根据电流表、电压表在电路中示数特征来判断。
【解答】解：由图知，闭合开关，两灯泡并联，电流表测灯L2中电流，电压表测电源电压。
A、如果灯泡L1短路，将会形成电源短路，两灯都不亮，电压表示数变为零，故A不符合题意；
B、如果灯泡L1断路，L1不发光，L2支路的电流不受影响，即电流表示数不变；电压表还是测量电源电压，电压表示数不变，故B不符合题意；
C、如果灯泡L2短路，整个电路短路，两灯都不亮，电压表示数变为零，故C不符合题意；
D、如果灯泡L2断路，L2不发光，电流表无示数，但电压表还是测量电源电压，示数不变，故D符合题意。
故选：D。
【点评】此题考查了用电流表、电压表来判断电路故障，对两表的用法和示数特征要熟悉。
11．（2分）（2019•常州）宇航员麦克莱恩进入空间站四个月后，她发现无法穿上从地面带去的宇航服，原因是她在失重环境下长高了，如图所示，这四个月她长高了（ ）
A．5cm B．5.0cm C．5.00cm D．5.000cm
【分析】刻度尺的最小刻度值（或叫分度值）为相邻的刻度线表示的长度；使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位。
【解答】解：刻度尺上1cm之间有1个小格，所以一个小格代表1cm，即刻度尺的分度值为1cm；左端示数167.0cm对齐，右端示数为172.0cm对齐，长高了172.0﹣cm﹣167.0cm＝5.0cm。
故选：B。
【点评】在日常生活、物理实验和体育活动中经常使用刻度尺、停表等，我们要熟练掌握其使用和读数方法。
12．（2分）（2019•常州）如图所示，把眼镜片放在烛焰与凸透镜之间，调节光屏得到烛焰清晰的像，撤去眼镜片，像变得模糊，调节光屏适当远离凸透镜，光屏上重新得到清晰的像。该眼镜片（ ）
A．是凹透镜，属近视眼镜 B．是凹透镜、属远视眼镜
C．是凸透镜，属近视眼镜 D．是凸透镜、属远视眼镜
【分析】首先根据题意“撤去眼镜片，像变得模糊，调节光屏适当远离凸透镜，光屏上重新得到清晰的像”可知该镜片对光线的作用，然后根据远视镜片是凸透镜，近视镜片是凹透镜判断。
【解答】解：由题意“撤去眼镜片，像变得模糊，调节光屏适当远离凸透镜，光屏上重新得到清晰的像”，说明撤去眼镜片后，对光的会聚能力减弱，说明该镜片对光线具有会聚作用，则该透镜为凸透镜，属于远视眼镜。
故选：D。
【点评】此题是探究凸透镜成像的实验，要熟练掌握成像特点与物距、像距之间的关系及其应用。
13．（2分）（2019•常州）水平台面上有两个同规格烧杯，分别盛有甲、乙两种液体，将两个完全相同的物体A、B分别放入两杯中，静止时如图所示，甲、乙液面刚好相平，此时，设A物体受到的浮力为F浮A，甲液体对烧杯底部的压强为p甲；B物体受到的浮力为F浮B，乙液体对烧杯底部的压强为p乙，则（ ）
A．F浮A＝F浮B，p甲＞p乙 B．F浮A＝F浮B，p甲＜p乙
C．F浮A＜F浮B，p甲＞p乙 D．F浮A＜F浮B，p甲＜p乙
【分析】（1）由图可知：两物体处于漂浮状态，根据漂浮条件即可物体所受浮力关系；
（2）比较得出物体排开水的体积，根据阿基米德原理即可判断两种液体的密度关系，然后根据液体压强公式比较杯底受到的压强关系；。
【解答】解：（1）由图知，物体A、B在液体中都处于漂浮，则F浮A＝GA；F浮B＝GB；
而物体A、B是完全相同的物体，则重力相等，即GA＝GB，
所以，F浮A＝F浮B．故CD错误；
（2）由图知，A排开液体的体积小于B排开液体的体积，已知F浮A＝F浮B，根据F浮＝ρ液gV排可知，ρ甲＞ρ乙；
已知两液面等高，根据p＝ρ液gh可知，p甲＞p乙．故A正确，B错误。
故选：A。
【点评】此题考查物体浮沉条件、密度、液体压强公式的应用，同时考查阿基米德原理和浮力产生的原因等知识点，是一道综合性很强的题目，此题难度适中，适合学生训练，属于中档题。
14．（2分）（2019•常州）科考队员在南极惊奇地发现长方体冰山，边缘齐整宛如人工切割测得长方体冰山露出海面的高度为4m，冰山在海面下的深度为（ρ冰＝0.9×103kg/m3，ρ海水＝1.1×103kg/m3）（ ）
A．18m B．22m C．36m D．40m
【分析】利用漂浮条件F浮＝G冰＝ρ冰V冰g和阿基米德原理F浮＝G排＝ρ液V排g，V冰＝V排+V露可以求出h露与h冰的关系。
【解答】解：
冰山在海水中漂浮，由漂浮条件可得：F浮＝G冰＝ρ冰V冰g，
根据阿基米德原理可得：F浮＝G排＝ρ海水V排g，
所以ρ海水V排g＝ρ冰V冰g，
即：ρ海水Sh浸g＝ρ冰Sh冰g﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①，
因冰山为长方体，则h冰＝h浸+h露，
所以①式可写为：ρ海水Sh浸g＝ρ冰S（h浸+h露）g，
整理可得h浸＝＝＝18m。
故选：A。
【点评】本题为力学综合题，要求灵活运用所学知识。物体漂浮时F浮＝G冰＝ρ冰v冰g和阿基米德原理F浮＝G排＝ρ液v排g，要综合使用，找出内在联系：h冰＝h浸+h露、F浮＝G冰、F浮＝G排。
15．（2分）（2019•常州）如图甲所示的电路中，电源电压恒定，灯泡L的电阻随温度变化而变化，R0为定值电阻，滑动变阻器Rx的规格为“20Ω 2.5A”。闭合开关S电压表V1的示数为U1、电压表V2的示数为U2，移动滑动变阻器的滑片P从A端至B端，U2与U1的关系如图乙所示，当滑片P滑到B端时，灯L恰好正常发光。下列结果中正确的是（ ）
A．电路中最大电流为1A
B．定值电阻R0的阻值为16Ω
C．灯L正常发光时的电阻为4Ω
D．灯L的额定功率为24W
【分析】（1）由图知灯泡L、定值电阻R0、滑动变阻器串联，电压表V1测量定值电阻R0两端的电压，电压表V2测量灯泡L和定值电阻R0两端的总电压，当滑片P滑到B端时，灯L恰好正常发光，此时电路的总电阻最小，总电流最大，两电压表的示数都达到了最大，判断出电源电压；
当滑动变阻器的滑片P在A端时，总电阻最大，电路中的总电流最小，由乙图读出两电压表的示数，根据串联电路电压的规律表示出滑动变阻器的电压，根据欧姆定律算出电路的电流和定值电阻R0的阻值；
（2）当滑片在B端时，滑动变阻器的电阻为零，电路的电流最大，此时灯L恰好正常发光，定值电阻两端的电压为24V，根据欧姆定律算出电路的电流，根据串联电路电压的规律算出灯泡两端的额定电压，根据欧姆定律算出灯L正常发光时的电阻，由P＝UI算出灯泡L的额定功率。
【解答】解：由图知灯泡L、定值电阻R0、滑动变阻器串联，电压表V1测量定值电阻R0两端的电压，电压表V2测量灯泡L和定值电阻R0两端的总电压，
当滑片P滑到B端时，此时电路的总电阻最小，总电流最大，两电压表的示数都达到了最大，即两电压表的示数为36V和24V；
当滑动变阻器的滑片P在A端时，总电阻最大，电路中的总电流最小，两电压表的示数为16V和12V；
（1）当滑片在B端时，电压表V2的示数为36V，则电源电压为36V，此时灯L恰好正常发光；
当滑动变阻器的滑片P在A端时，滑动变阻器的电阻最大，电路中的总电流最小，此时滑动变阻器两端的电压为：U滑＝U﹣U′2＝36V﹣16V＝20V，
则此时电路的电流为：I＝＝＝1A，
定值电阻R0的阻值：R0＝＝＝12Ω，故B错误；
（2）当滑片在B端时，滑动变阻器的电阻为零，电路的电流最大，此时灯L恰好正常发光，定值电阻两端的电压为24V，
此时电路的最大电流为：I大＝＝＝2A，故A错误；
灯泡两端的额定电压为UL＝U2﹣U1＝36V﹣24V＝12V；
灯L正常发光时的电阻为：RL＝＝＝6Ω，故C错误；
灯泡L的额定功率为：PL＝ULI大＝12V×2A＝24W，故D正确。
故选：D。
【点评】本题考查了动态电路分析，读懂图象中的信息是解题的关键。
二、填空作图题（每空格1分，每图2分，共25分）
16．（2分）（2019•常州）如图所示为防滑工具盘“Grypm”，其底部有序排列吸盘和柔软毛垫，吸盘通过增大 压力 增大摩擦，柔软毛垫通过 增加接触面的粗糙程度 增大摩擦。
【分析】增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，将滚动摩擦变成滑动摩擦。
【解答】解：吸盘通过增大压力增大摩擦，柔软毛垫通过增加接触面的粗糙程度增大摩擦。
故答案为：压力；增加接触面的粗糙程度。
【点评】本题考查摩擦力大小的影响因素，以及增大摩擦的方法，摩擦力问题在生活中应用非常广泛，应该注意观察和思考。
17．（3分）（2019•常州）家用轿车常用汽油机驱动，汽油机在 做功 冲程将 内 能转化为机械能。汽车行驶过程中，油箱内汽油越来越少，汽油的热值 不变 （选填“变小”“不变”或“变大”）。
【分析】（1）汽油机的做功冲程中，进气门和排气门都关闭，活塞向下运动，燃气膨胀对活塞做功，将内能转化为机械能；
（2）热值是燃料的一种特性，与燃料的种类有关，而与燃料的质量、燃烧程度无关。
【解答】解：
（1）汽油机工作时，在做功冲程中，燃气膨胀做功，将内能转化为机械能；
（2）汽油的热值与汽油的质量大小无关，所以油箱内汽油越来越少，汽油的热值不变。
故答案为：做功；内；不变。
【点评】本题考查了汽油机四冲程的能量转化以及对热值特性的理解，属于基础题目。
18．（3分）（2019•常州）如图所示，向右移动金属杆，灵敏电流计的指针向右偏转，这是 电磁感应 现象， 发电机 （选填“电动机”或”发电机”）就是利用该现象制成的。若向左移动金属杆，灵敏电流计的指针将向 左 （选填“左”或“右”）偏转。
【分析】（1）闭合电路的一部分导体在磁场中做切割磁感线运动时产生电流的现象叫电磁感应，产生的电流叫感应电流。
（2）产生的感应电流的方向与导体运动方向和磁场方向有关，当其中一个方向改变时，电流方向改变；若导体运动方向和磁场方向同时改变，电流方向不改变，据此分析回答。
【解答】解：
（1）向右移动金属杆，灵敏电流计的指针向右偏转，说明电路中产生了电流，这种现象叫电磁感应现象，发电机就是关键电磁感应现象制成的；
（2）若向左移动金属杆，导体切割磁感线的运动方向发生变化（相反），产生的感应电流方向发生变化（相反），故灵敏电流计的指针向左偏转。
故答案为：电磁感应；发电机；左。
【点评】本题考查了学生分析实验现象得出实验结论的能力，本题关键：产生感应电流的条件，影响产生的感应电流的方向的因素。
19．（3分）（2019•常州）如图所示的电路中，电源电压恒定，R0为定值电阻，闭合开关S，向右滑动滑动变阻器滑片P的过程中，电流表A的示数 变小 ，电压表V1的示数 不变 ，电压表V2的示数 变大 （均选填“变小”“不变”或“变大”）
【分析】闭合开关S后，滑动变阻器与电阻R0串联，电流表测量电路总电流，电压表V1测量电源电压，电压表V2测量滑动变阻器两端的电压；
根据滑片的移动确定接入电路电阻的变化，根据欧姆定律可知电路中电流和电阻R0两端电压的变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化。
【解答】解：闭合开关S后，滑动变阻器与电阻R0串联，电流表测量电路总电流，电压表V1测量电源电压，电压表V2测量滑动变阻器两端的电压，
因为电压表V1测量电源电压，滑片移动，电压表V1的示数不变；
闭合开关S，向右滑动滑动变阻器滑片P的过程中，滑动变阻器接入电路的电阻变大，电路的总电阻变大；
根据公式I＝可知，电路电流变小，即电流表示数变小；
根据公式U＝IR可知，电阻R1两端的电压变小，
根据串联电路的总电压等于各分电压之和可知，滑动变阻器两端的电压变大，电压表V2的示数变大。
故答案为：变小；不变；变大。
【点评】本题考查了滑动变阻器的变阻原理、欧姆定律、串联电路的电压关系，分析电路图确定两电阻的连接方式和电表所测电路元件是本题关键。
20．（3分）（2019•常州）2018年8月，俄罗斯“联盟号”飞船发生漏气现象。为查明泄漏点，宇航员在舱外用剪刀剪开飞船外表面坚韧的纤维层，图示两种剪刀中，适用此项任务的是 乙 （选填“甲”或“乙”）。检查发现，漏气点是飞船舱壁面积为5mm2的小孔，用胶塞即可封堵，设飞船内气压为1×105Pa．飞船外接近真空，胶塞受到舱内气体压力为 0.5 N．该小孔是在飞船制造过程中使用电钻误操作而成，为此，建议增加超声波探伤环节。人耳听不到超声波是因为其频率 大于 （填“小于”或“大于”）20000Hz。
【分析】（1）结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆；
（2）知道漏气点的舱壁面积和飞船内气压，根据F＝pS求出胶塞受到舱内气体压力；
（3）低于20Hz的声波叫次声波，高于20000Hz的声波叫超声波。
【解答】解：（1）宇航员在舱外用剪刀剪开飞船外表面坚韧的纤维层，必须用省力剪刀，动力臂要大于阻力臂，则选用乙剪刀；
（2）由p＝可得，胶塞受到舱内气体压力F＝pS＝1×105Pa×5×10﹣6m2＝0.5N；
（3）人耳听不到超声波是因为其频率大于20000Hz。
故答案为：乙；0.5；大于。
【点评】本题考查了杠杆的分类和压强定义式的应用以及超声波的频率，要注意单位的换算。
21．（2分）（2019•常州）科学家研制出一种新型陶瓷材料，可用作火箭等高速飞行器的表面覆盖层，可见其具有很好的 隔热 （选填“导热”或“隔热”）性，该陶瓷材料在常温下的密度为1.8×103kg/m3，从常温加热至900℃高温，体积收
缩至原体积的90%，此时其密度为 2×103 kg/m3。
【分析】（1）火箭在高速飞行时会与大气层摩擦生热，温度升高，为保持一定的温度，表面覆盖层要具有良好的隔热性能；
（2）设出常温下该陶瓷材料的体积，根据ρ＝表示出材料的质量，加热至900℃高温时其质量不变，体积收缩至原体积的90%，利用ρ＝求出此时材料的密度。
【解答】解：（1）火箭在高速飞行时，与大气层摩擦生热，温度升高，
为了保护内部结构，在火箭的表面覆盖一层隔热性能好的材料，
所以新型陶瓷材料具有很好的隔热性；
（2）设常温下该陶瓷材料的体积为V，由ρ＝可得该材料的质量m＝ρV，
加热至900℃高温时，其质量不变，而体积变为V×90%，
则此时其密度为：ρ′＝＝＝ρ＝×1.8×103kg/m3＝2×103kg/m3。
故答案为：隔热；2×103。
【点评】本题考查了物质的基本属性和密度公式的应用以及计算，要注意加热前后材料的质量不变。
22．（4分）（2019•常州）小明家电能表上月底的示数为，本月底的示数如图所示，他家本月消耗电能 100.5 kW•h．小明家间时工作的用电器总功率不得超过 8800 W．小明将一个电风扇单独接入电路中，10min内电能表的指示灯闪烁了32次，此过程中电风扇消耗电能 3.6×104 J，其功率为 60 W。
【分析】（1）电能表的读数：电能表的最后一位数是小数，单位kW•h；本月消耗的电能等于本月底与上月底的示数之差；
（2）电能表参数的意义：220V是该电能表要接在220V的电路中，10A是指该电能表的标定电流，40A是指平时工作允许通过的最大电流，利用P＝UI求小明家间时工作的用电器最大电功率；
（3）3200imp/（kW•h）的含义是：电路中每消耗1kW•h的电能，指示灯闪烁3200次；据此求指示灯闪烁32次消耗的电能，再利用P＝求用电器的电功率。
【解答】解：
（1）由图示电能表可知，上月底电能表的示数为2818.2kW•h，本月底电能表示数为2918.7kW•h，
本月消耗的电能是：W＝2918.7kW•h﹣2818.2kW•h＝100.5kW•h；
（2）由图示电能表可知，电能表正常工作时的电压是220V，平时允许通过的最大电流是40A，则电能表允许的用电器最大总功率：
P＝UI＝220V×40A＝8800W；
（3）3200imp/（kW•h）表示电路中每消耗1kW•h的电能，指示灯闪烁3200次；
当指示灯闪烁32次时消耗的电能：
W′＝kW•h＝0.01kW•h＝3.6×104J，
电风扇的电功率：
P＝＝＝60W。
故答案为：100.5；8800；3.6×104；60。
【点评】本题考查了使用电能表时消耗电能和电功率的计算，明确电能表相关参数的意义是关键。
23．（2分）（2019•常州）杠杆OAB可绕O点自由转动，为使杠杆在如图所示位置保持平衡，请画出施加于B点的最小动力F（保留作图痕迹）。
【分析】根据杠杆平衡的条件，F1×L1＝F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题。
【解答】解：由杠杆平衡条件F1 L1＝F2 L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OB作为动力臂最长，由图知动力的方向应该向上，如下图所示：
【点评】本题的解题关键是通过杠杆的平衡条件得出：在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小的结论。
24．（2分）（2019•常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内，压力开关受到压力时闭合，不受压力时断开，驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响。请以笔画线完成电路连接。
【分析】由题意可知，当两个开关均闭合时，灯亮，电不铃响；当只闭合压力开关S2时，灯亮，电铃响；结合串并联电路的特点可知，进行分析即可。
【解答】解：由题意可知，当两个开关均闭合时，灯亮，电不铃响；当只闭合压力开关S2时，灯亮，电铃响，说明开关S1闭合时，将电铃短路了，当开关S1断开时，
电铃才被接入电路，所以开关S2、电铃、电灯串联连接，开关S1并联在电铃的两端，电路如图所示：
【点评】对于这类题目的电路图的设计要结合串并联电路的特点，按照题意合理的安排开关所在位置，电路图设计完成后要进行检验。
三、解答题（共6小题，满分45分）
25．（5分）（2019•常州）同学们探究“平面镜成像特点”。
（1）小华在竖直的玻璃板前A位置放置点燃的蜡烛，看到玻璃板后出现蜡烛的像，如图甲所示，用一张不透明纸挡在玻璃板与像之间，她在图甲所示位置观察 仍然 （选填“仍然”或“不能”）看到蜡烛的像。这说明像是由于光的 反射 （选填“缩小”“反射”或“折射”）形成的。
（2）撤去不透明纸，小华又拿另一支大小相同的蜡烛放到玻璃板后像的位置，发现它跟像完全重合，由此可知平面镜成 等大 （选填“等大”或“放大”）的像。记录物像的位置A、A′。
（3）经过三次实验得到三组物、像位置点，如图乙所示，由此可知 像和物体到平面镜的距离相等 。
（4）小明自备器材做该实验，在玻璃板前放置一支点燃的蜡烛，看到玻璃板后出现蜡烛的两个像，这是因为 玻璃板太厚导致玻璃板前后两个面都发生了反射，两个表面都成虚像 。
【分析】（1）平面镜成的是虚像，其成像原理是光的反射。
（2）实验时采用两个相同的蜡烛，是为了研究物像大小关系，如果不能重合，说明物像大小不同，如果重合，说明物像等大。
（3）根据三组物、像关于玻璃板对称的特点判断物体与像之间的位置关系。
（4）实验时最好选用薄的玻璃实验，若玻璃太厚会出现两个像重叠现象。
【解答】解：（1）平面镜成的像是虚像，是由光的反射形成的，故用一张不透明纸挡在玻璃板与像之间，她在图甲所示位置观察仍然看到蜡烛的像。
（2）另外一支相同的蜡烛B与前面的蜡烛A的像完全重合，则说明平面镜所成的像与物体是等大的；
（3）根据图乙可知，A和A′、B和B′、C和C′都是关于玻璃板所在位置对称的，则可得到：像和物体到平面镜的距离相等；
（4）太厚的玻璃板有两个反射面，两个反射面都成虚像，前面一个反射面成的虚像较后面一个反射面而成的虚像清晰。
故答案为：（1）仍然；反射；（2）等大；（3）像和物体到平面镜的距离相等；（4）玻璃板太厚导致玻璃板前后两个面都发生了反射，两个表面都成虚像。
【点评】本题考查学生实际动手操作实验的能力，并能对实验中出现的问题正确分析，探究平面镜成像特点的实验是中考出题的一个热点，本题围绕这个探究过程可能遇到的问题，解决办法，合理的思考和解释来考查同学的。
26．（8分）（2019•常州）2019年4月15日起，新的《电动自行车安全技术规范》正式实施。要求：最大速度≤25km/h，电动机输出功率≤400W，质检员小华对某款电动自行车进行测试，沿水平直路从A出发骑行至D结束，如图所示。测试情况如表格所示。
AB
BC
CD
路程/km
0.6
4.8
0.6
用时/h
0.05
0.2
0.05
速度特点
逐步加速
以最大速度匀速行驶
逐步减速
阻力特点
越来越大
恒为60N
越来越小
（1）测试过程中，小华看到路旁的树木向西，她是以 自己 （选填“自己”或“地面”）为参照物，此时她是向 东 （选填“东”或“西”）骑行。
（2）BC段，电动自行车的速度为 24 km/h， 符合 （选填“符合”或“不符合”）新《规范）关于最大速度的要求。
（3）BC段，电动自行车的动力做功 2.88×105 J．电动机的输出功率为 400 W， 符合 （选填“符合”或“不符合”）新《规范》关于电动机输出功率的要求。
（4）从A到D全程，电动自行车的平均速度为 20 km/h。
【分析】（1）选择参照物的关键是首先找出被研究物体，然后选择该物体之外的物体进行位置的比较。
（2）利用速度公式求在BC段电动自行车的速度，进而判断是否符合新《规范）关于最大速度的要求；
（3）在BC段，匀速骑行，受到的动力和阻力是一对平衡力，大小相等，可求动力，利用W＝Fs求动力做功，再利用P＝求电动机的输出功率，进而确定是否符合新《规范》关于电动机输出功率的要求；
（4）求出从A到D全程的总路程、时间，利用速度公式求电动自行车的平均速度。
【解答】解：
（1）测试过程中，小华看到路旁的树木向西运动，树木和小华之间发生了位置的改变，所以她是以自己为参照物的，此时她是向东骑行；
（2）在BC段电动自行车的速度vBC＝＝＝24km/h＜25km/h，符合新《规范）关于最大速度的要求；
（3）在BC段，匀速骑行，车受到的动力和阻力是一对平衡力，大小相等，则动力F＝f＝60N，
BC段动力做功：W＝Fs＝60N×4800m＝2.88×105J，
电动机的输出功率：
P＝＝＝400W，符合新《规范》关于电动机输出功率的要求。
（4）从A到D全程，总路程s＝0.6km+4.8km+0.6km＝6km，
总时间：t＝0.05h+0.2h+0.05h＝0.3h，
全程电动自行车的平均速度：
v＝＝＝20km/h。、
故答案为：
（1）自己；东；（2）24；符合；（3）2.88×105；400；符合；（4）20。
【点评】本题考查了速度公式、功的公式、功率公式的应用以及运动和静止的相对性，认真审题、从中获取有用信息是关键！
27．（6分）（2019•常州）小明家用铁皮桶制作简易太阳能热水器，替代燃烧木柴的加热方式，小明观测到某日铁皮桶装满水后，经过一天的太阳光照，水温从20℃升高到60℃．已知铁皮桶的容积为50L，c水＝4.2×103J/（kg•℃），ρ水＝1×103kg/m3．问：
（1）当日桶内的水吸收的热量有多大？
（2）设用燃烧木柴加热，木柴完全燃烧释放热量的28%被桶内水吸收，则当日使用该太阳能热水器可节约多少木柴？（q木柴＝1.2×107J/kg）
【分析】（1）知道水的体积，利用m＝ρV求水的质量；又知道水的比热容、初末温，利用Q吸＝cm△t求水吸收的热量；
（2）由题知ηQ放＝Q吸，而Q放＝m气q，据此求需要木材的质量。
【解答】解：
（1）铁皮桶的容积，即水的体积：V＝50L＝0.05m3，
由ρ＝得水的质量：
m＝ρV＝1.0×103 kg/m3×0.05m3＝50kg；
水吸收的热量：
Q吸＝cm△t
＝4.2×103J/（kg•℃）×50kg×（60℃﹣20℃）
＝8.4×106J；
（2）由题知ηQ放＝Q吸＝8.4×106J，
由Q放＝m木材q得节约木材的质量：
m木材＝＝＝＝2.5kg。
答：（1）水吸收了8.4×106J的热量；
（3）当日使用该太阳能热水器可节约2.5kg的木柴。
【点评】本题考查了学生对密度公式、物体吸热公式、燃料完全燃烧放热公式的了解与掌握，虽知识点多，但都属于基础，难度不大，计算时注意单位统一。
28．（7分）（2019•常州）如图所示的电路中，电源电压恒定，灯L1、L2电阻不变，闭合开关S1、S2，电压表示数为12V，电流表示数为1.2A，L1和L2都正常发光。断开开关S1、S2，将电压表、电流表的位置互换，只闭合开关S1，电流表示数为0.75A，电压表示数不变问：
（1）L1的电阻和额定功率各为多大？
（2）L2的电阻和额定功率各为多大？
【分析】（1）当闭合开关S1、S2，灯泡灯L1与L2并联，电流表测量灯泡L1的电流，电压表测量电源电压，根据欧姆定律算出灯L1的电阻，根据P＝UI算出L1的额定功率；
（2）断开开关S1、S2，将电压表、电流表的位置互换，只闭合开关S1，两灯泡串联，电压表串联电源电压，电流表串联电路的电流，根据欧姆定律算出此时电路的总电阻，根据串联电路电阻的规律算出L2的电阻，根据P＝算出L2的额定功率。
【解答】解：（1）当闭合开关S1、S2，灯泡灯L1与L2并联，电流表测量灯泡L1的电流，电压表测量电源电压，即电源电压为12V，
根据欧姆定律I＝得灯L1的电阻：
R1＝＝＝10Ω，
L1的额定功率：P1＝UI＝12V×1.2A＝14.4W；
（2）断开开关S1、S2，将电压表、电流表的位置互换，只闭合开关S1，两灯泡串联，电压表串联电源电压，电流表串联电路的电流，
根据欧姆定律I＝得此时电路的总电阻：
R＝＝＝16Ω，
根据串联电路电阻的规律知，L2的电阻：
R2＝R﹣R1＝16Ω﹣10Ω＝6Ω，
L2的额定功率：P2＝＝＝24W。
答：（1）L1的电阻为10Ω，额定功率为14.4W；
（2）L2的电阻为6Ω，额定功率为24W。
【点评】解决本题的关键是会识别串联电路和并联电路，会用所求的物理量表示已知物理量，会对公式灵活变形，会灵活应用欧姆定律和电功率的公式进行计算。
29．（11分）（2019•常州）某型号一次性声呐，其内部有两个相同的空腔，每个空腔的容积为2×10﹣3m3，每个空腔的侧上方都用轻薄易腐蚀材料制成的密封盖密封，密封盖在海水中浸泡24小时后，将被海水完全腐蚀。
某次公海军事演习，反潜飞机向海中投入该声呐，声呐在海中静止后露出整个体积的，声呐处于探测状态，如图甲所示，24小时后，声呐没入海中处于悬浮状态，声呐停止工作，如图乙所示，再经过24小时后，声呐沉入海底，如图丙所示。已知ρ海水＝1.1×103kg/m3，g取10N/kg，问：
（1）每个空腔能容纳海水的重量有多大？
（2）声呐整个体积有多大？
（3）图甲中，声呐有多重？
（4）图丙中，海底对声呐的支持力有多大？
【分析】（1）知道空腔的容积，由G＝mg＝ρVg求所容纳的海水的重力；
（2）在把声呐当作一个整体，这个整体包括两个空腔和其余部分，没有海水进入时，这个整体包含两个空腔；海水进入后，这个整体包括进入空腔的海水，图甲中，声呐漂浮，所受的浮力与重力相等，根据图乙所示，声呐所受在海水中悬浮，此时下方的密封盖被海水腐蚀，所受的浮力等于声呐自身重力和第一个空腔内的海水重力之和，据此解题；
（3）图甲中，声呐漂浮且有体积露出水面，由F浮＝G求解；
（4）图丙中，计算此时声呐的总重力，由F支＝G﹣F浮求解。
【解答】解：
（1）由题知，每个空腔的容积为V＝2×10﹣3m3，
每个空腔能容纳海水的重量：
G海水＝m海水g＝ρ海水V腔g＝1.1×103kg/m3×2×10﹣3m3×10N/kg＝22N；
（2）设声呐的整个体积为V，声呐的重力为G声，
图甲中，声呐漂浮（下方的密封盖浸在海水中），且声呐在海中静止后露出整个体积的，
则：G声＝F浮＝ρ海水g（1﹣）V＝ρ海水gV﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①，
图乙中，24小时后，下方的密封口被腐蚀，下方空腔充满海水，声呐悬浮，把声呐和进入的海水作为一个整体（即此时下方空腔内的海水作为声呐的一部分）；
则由悬浮条件可得：F浮1＝G总1＝G声+G海水＝ρ海水gV+22N﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②，
而此时声呐浸没在海水中，所以F浮1＝ρ海水gV﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③，
可得：ρ海水gV＝ρ海水gV+22N，
解得：V＝8×10﹣3m3；
（3）图甲中，声呐漂浮且有体积露出水面，
G声＝F浮＝ρ海水g（1﹣）V＝×1.1×103kg/m3×10N/kg×8×10﹣3m3＝66N；
（4）图丙中，声呐上方的密封盖也浸没在海水中，再经过24小时，密封盖也被腐蚀，把声呐和进入的海水作为一个整体（即此时两个空腔内的海水作为声呐的一部分）；
则可知声呐的总重力：
G总2＝G声+2×G海水＝66N+2×22N＝110N，
声呐受到的浮力：F浮1＝ρ海水gV＝1.1×103kg/m3×10N/kg×8×10﹣3m3＝88N，
海底对声呐的支持力：F支＝G总2﹣F浮1＝110N﹣88N＝22N。
答：（1）每个空腔能容纳海水的重量有22N；
（2）声呐整个体积为8×10﹣3m3；
（3）图甲中，声呐的重力为66N；
（4）图丙中，海底对声呐的支持力为22N。
【点评】本题考查阿基米德原理和物体的漂浮特点的应用，综合性强，难度较大。
30．（8分）（2019•常州）梅雨季节，湿衣服久晾不干，令人烦恼。小组同学设计出两款自动控制“干衣神器”，可使得衣服快速变干，请选择其中一种方法完成电路原理设计并算出相应答案。（两种方法都做，以第一种为准）
方法一
方法二
器材：开关S，电源转换器（把220V交流电压转换为6V直流电压弹回），电风扇，电热丝（电阻不变）
功能：①闭合开关S．当温度低于60℃时，机器吹热风；当温度高于60℃时，机器吹冷风，
②受控电路（220V工作电路）吹热风时功率为120W、吹冷风时功率为20W。
（1）请以笔画线代替导线完成电路连接。
（2）定值电阻R的阻值为 120 Ω。
（3）电热丝的阻值为 484 Ω．
器材：开关S，电源转换器（把220V交流电压转换为6V直流电压），定值电阻R0。
湿敏电阻Rx（电阻随摆度的变化关系如图所示），电磁继电器（线圈电阻不计，线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），电风扇，电热丝（电阻不变）
功能：①闭合开关S．当湿度大于40%时，机器吹热风；当湿度小于40%时，机器吹冷风。
②受控电路（220V 工作电路）吹热风时功率为120W，吹冷风时功率为20W。
（1）请以笔画线代替导线完成电路图连接。
（2）定值电阻R0的阻值为 120 Ω。
（3）电热丝的阻值为 484 Ω。
【分析】根据图象判断两种方法中，电阻随温度、湿度变化的关系，再根据对电路功能的要求，确定两电阻的连接情况，以及电风扇和电热丝的连接特点，最后连接电路图，并利用欧姆定律结合图象对定值电阻和电热丝的阻值进行计算。
【解答】解：【方法一】：
（1）由图知温度为60℃时，热敏电阻的阻值为40Ω，热敏电阻的阻值随温度的升高而增大（或热敏电阻的阻值随温度的降低而减小），
若控制电路只有热敏电阻，则电流为I＝＝＝0.15A，电流小于0.2A（线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），
则需要将定值电阻R0和热敏电阻Rx并联连接时，线圈中电流才能达到0.2A，电磁继电器的动触点要接在火线上，温度低于60℃时吹热风；根据图象可知，随温度的降低，Rx的阻值减小，控制电路中的电阻减小，电流变大，衔铁将被吸下，则电热丝要接在下方静触点上，电热丝和电风扇并联连接，电风扇不受电磁继电器的控制，电风扇直接接在火线和零线之间，如图所示：
（2）根据题意和欧姆定律可得，衔铁即将吸下时控制电路的总电流：
I＝＝0.2A，
即＝0.2A，解得：R0＝120Ω；
（3）由于吹热风时功率为120W、吹冷风时功率为20W，且电热丝和电风扇并联连接，
所以电热丝消耗的功率为：P丝＝P热﹣P冷＝120W﹣20W＝100W，
则电热丝的电阻为：R＝＝＝484Ω；
【方法二】：
（1）由图知当湿度为40%时，湿敏电阻的阻值为40Ω，湿敏电阻随湿度的增加而减小；
若控制电路只有湿敏电阻，则电流为I＝＝＝0.15A，电流小于0.2A（线圈电流大于0.2A时衔铁被吸下，线圈电流小于0.2A时衔铁被弹回），
则需要将定值电阻R0和湿敏电阻Rx并联连接时，线圈中电流才能达到0.2A，电磁继电器的动触点要接在火线上，当湿度大于40%时吹热风；根据图象可知，随湿度的增加，Rx的阻值减小，控制电路中的电阻减小，电流变大，衔铁将被吸下，则电热丝要接在下方静触点上，电热丝和电风扇并联连接，电风扇不受电磁继电器的控制，电风扇直接接在火线和零线之间，如图所示：
（2）根据题意和欧姆定律可得，衔铁即将吸下时控制电路的总电流：
I＝＝0.2A，
即＝0.2A，解得：R0＝120Ω；
（3）由于吹热风时功率为120W、吹冷风时功率为20W，且电热丝和电风扇并联连接，
所以电热丝消耗的功率为：P丝＝P热﹣P冷＝120W﹣20W＝100W，
则电热丝的电阻为：R＝＝＝484Ω；
故答案为：方法一：（1）见上图；（2）120；（3）484；
方法二：（1）见上图；（2）120；（3）484。
【点评】本题考查了电路的设计、欧姆定律、电功率，家庭电路安全接法等知识，是一道综合题，有一定的难度。
相关试卷
2016年江苏省常州市中考物理试题及答案： 这是一份2016年江苏省常州市中考物理试题及答案，共40页。试卷主要包含了选择题，填空作图题，解答探究题等内容，欢迎下载使用。
2015年江苏省常州市中考物理试题及答案： 这是一份2015年江苏省常州市中考物理试题及答案，共24页。试卷主要包含了填空作图题等内容，欢迎下载使用。
2014年江苏省常州市中考物理试题及答案： 这是一份2014年江苏省常州市中考物理试题及答案，共24页。试卷主要包含了选择题，填空与作图题，解答与探究题等内容，欢迎下载使用。
