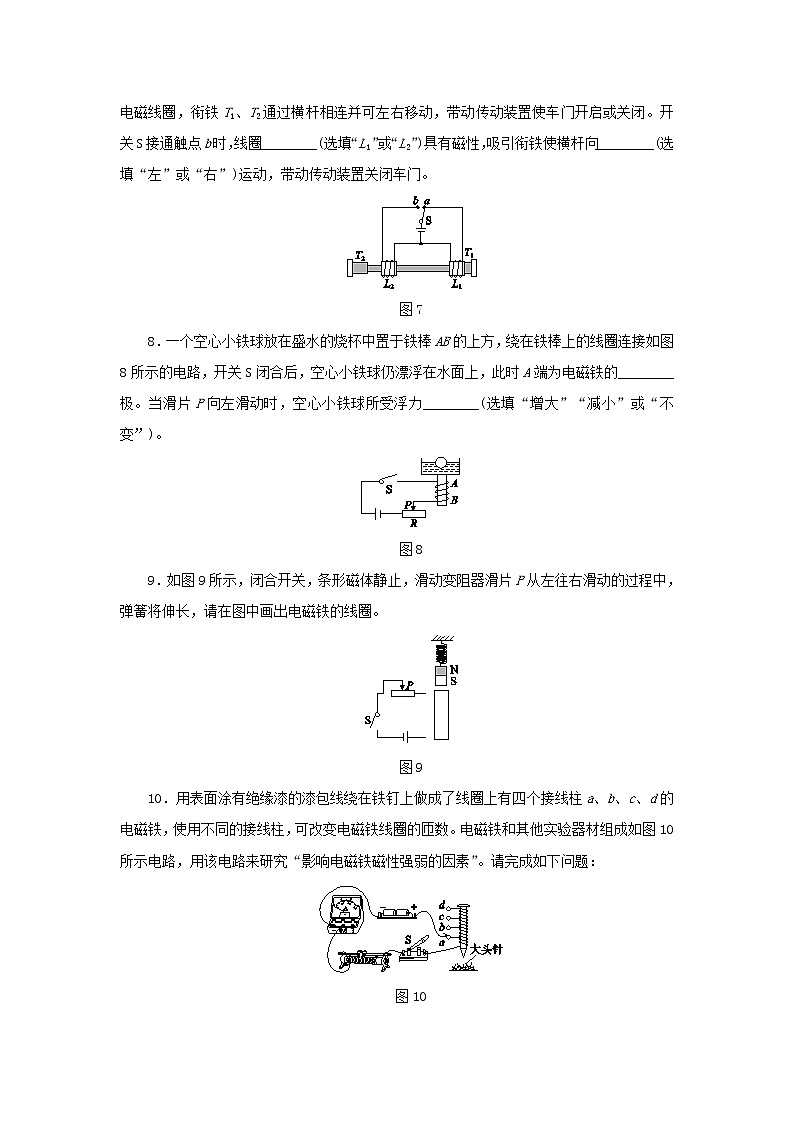

第3节　电磁铁　电磁继电器题组1　电磁铁1．如图1所示，电磁铁上方附近有一点M，小磁针置于电磁铁的左侧附近，闭合开关S，下列判断正确的是(　　)A．M点的磁场方向向左B．电磁铁的左端为S极C．小磁针静止后，其N极指向左D．向右移动滑片P，电磁铁的磁场增强图12．在探究“影响电磁铁磁性强弱的因素”时，小科设计了如图2所示的电路，下列相关说法不正确的是(　　)图2A．电磁铁A、B的上方都是S极B．通过电磁铁A和B的电流相等C．电磁铁B的磁性强于电磁铁A的磁性D．向右移动滑片P，电磁铁A、B的磁性都减弱3．如图3所示，用漆包线(导线表面涂有绝缘漆)绕在纸筒上做成一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是(　　)图3A．在纸筒中插入一根铁芯   B．减少线圈匝数C．将滑片P向右滑动     D．将电源正、负极对调4．如图4所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是(　　)图4A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当滑片P向左滑动时，电磁铁的磁性增强，指示灯变暗D．当滑片P向右滑动时，电磁铁的磁性减弱，电压表的示数减小5．如图5所示为通电螺线管磁场强弱演示仪的示意图(导线电阻不计)，由图可知(　　)图5A．当开关S接a点时，仪表指针向右偏转B．当开关S接a点且滑片P向下移动时，仪表示数变小C．保持滑片P的位置不变，开关S由接a点换到接b点，仪表示数变大D．若将电源正、负极对调，仪表指针偏转方向不变6．如图6所示的电路中，当开关S拨到a后，电磁铁左端为________极，小磁针静止时，B端是________极；当开关S由a拨到b，调节滑动变动器，使电流表的示数仍保持不变，则电磁铁的磁性________(选填“增强”“不变”或“减弱”)。图67．如图7所示是公共汽车上用电磁阀控制车门开、关的工作电路图。L1、L2是固定的电磁线圈，衔铁T1、T2通过横杆相连并可左右移动，带动传动装置使车门开启或关闭。开关S接通触点b时，线圈________(选填“L1”或“L2”)具有磁性，吸引衔铁使横杆向________(选填“左”或“右”)运动，带动传动装置关闭车门。图78．一个空心小铁球放在盛水的烧杯中置于铁棒AB的上方，绕在铁棒上的线圈连接如图8所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的________极。当滑片P向左滑动时，空心小铁球所受浮力________(选填“增大”“减小”或“不变”)。图89．如图9所示，闭合开关，条形磁体静止，滑动变阻器滑片P从左往右滑动的过程中，弹簧将伸长，请在图中画出电磁铁的线圈。图910．用表面涂有绝缘漆的漆包线绕在铁钉上做成了线圈上有四个接线柱a、b、c、d的电磁铁，使用不同的接线柱，可改变电磁铁线圈的匝数。电磁铁和其他实验器材组成如图10所示电路，用该电路来研究“影响电磁铁磁性强弱的因素”。请完成如下问题：图10(1)实验中电磁铁磁性的强弱用电磁铁吸引____________________来反映。(2)连接电磁铁线圈的接线柱a，闭合开关，调节滑动变阻器，可以探究电磁铁磁性强弱与________是否有关。(3)分别连接电磁铁线圈的接线柱a、c，并调节滑动变阻器使____________不变，可以探究电磁铁磁性强弱与线圈匝数是否有关。11．如图11所示，在“探究电磁铁磁性强弱与电流大小关系”的实验中，某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变。图11(1)以下是他的部分实验步骤：①断开开关S，按图组装实验电路，将滑动变阻器的滑片置于最________(选填“左”或“右”)端。用已调零的电子测力计测出软铁块P对测力计的压力F0并记录在表格中。②闭合开关S，调节滑动变阻器的滑片到适当位置，读出电流表的示数I和电子测力计的示数F，并将I、F的数据记录在表格中。实验次数123I/A0.340.400.44F0/N0.90.90.9F/N0.840.820.81(2)由表中数据可以得出的实验结论是：对于同一电磁铁，__________________________________。(3)闭合开关S后，电磁铁下端的磁极为________(选填“N”或“S”)极。(4)本实验中，滑动变阻器除了起保护电路的作用外，还起到________________________________________________________________________的作用。题组2　电磁继电器12．如图12所示是某种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号。下列说法正确的是(　　)图12A．温度计中的水银是绝缘体B．电铃响时，电磁铁右端是N极C．温度降低到74 ℃以下，电铃响D．电铃响且滑片P向左移动时，电磁铁磁性减弱13．(多选)如图13所示是某同学设计的汽车启动电路。旋转钥匙接通a、b间电路，电动机启动。下列说法正确的是(　　)图13A．F端为电磁铁的N极B．R的滑片左移时电磁铁磁性减弱C．电动机启动说明电磁铁产生磁性D．电磁铁两端电压小于电动机两端电压14．如图14所示是自动扶梯的原理图。当电梯上无人时，压敏电阻R的阻值较大，电磁铁的磁性________(选填“较强”或“较弱”)，电磁继电器的动触点与________(选填“上面”或“下面”)的静触点接触，电梯运行缓慢。当人走上电梯时，电磁继电器的动触点与另一个静触点接触，电梯运行速度变大。图中画出了某一时刻线圈中的电流方向，可以判断电磁铁的上端是________(选填“N”或“S”)极。图1415．小英看到某小区车库积水造成大量财产损失的新闻后，设计了如图15所示的车库积水自动报警器，图中A、B位置可以安装电铃或LED灯。车库没有积水时，LED灯亮；车库有积水时，左侧控制电路接通，电磁铁通电，具有________性，把衔铁吸下，电铃发出声音。电铃应该安装在图中的________位置。图1516．请在图16中填入后面所列出的短语，来解释电铃是怎样利用电磁铁工作的。短语：①弹性片恢复原状；②电磁铁无磁性；③电路接通；④电路断开；⑤电磁铁吸引衔铁，铃锤敲击铃碗；⑥电磁铁有磁性。(填序号)图16图1717．随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。刘大爷家大棚温度监控电路如图17所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响，红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。18.小宇同学参加了学校“研究性学习小组”，探究了“磁体的磁性强弱是否与温度有关”的课题。他做的实验如下：将一条形磁体的一端固定在铁架台上，另一端吸着一些小铁钉，用酒精灯给磁体加热，如图18甲所示，经过一段时间后，当磁体被烧红时，发现铁钉纷纷落下。(1)从小宇的实验可得出初步结论：____________________________________________________________________________________________。(2)根据这一结论，小宇大胆设计了一个温度报警器，如图乙所示，请简述它的工作原理：当温度逐渐升高时，磁体的________减弱直至消失，无法________(选填“排斥”或“吸引”)弹簧开关，弹簧开关向下恢复原状，这样下面的电路就被接通，从而使电铃报警。(3)同组的小明同学却认为小宇设计的温度报警器没有如图丙所示的这种设计好。请你比较两种温度报警器，指出小宇设计中的不足之处：________________________________________________________________________________________________________________________________________________。图18
答案1．C　2. A　3．A　4. D　5. C　6．N　S　减弱7．L2　右8．S(南)　增大 9．如图所示10．(1)大头针的数量　(2)电流大小　(3)电流 11．(1)①右(2)线圈匝数一定时，电流越大，电磁铁的磁性越强(3)S　(4)改变电路中电流大小12．B　13．CD　14．较弱　上面　N　15．磁　B　16．(1)⑥　(2)④　(3)①17．如图所示18．(1)高温可消磁　(2)磁性　吸引　(3)难以设定报警的具体温度(合理即可)
