北师大版九年级全册六 直流电动机随堂练习题

这是一份北师大版九年级全册六 直流电动机随堂练习题，共6页。试卷主要包含了6《直流电动机》课时练习等内容，欢迎下载使用。

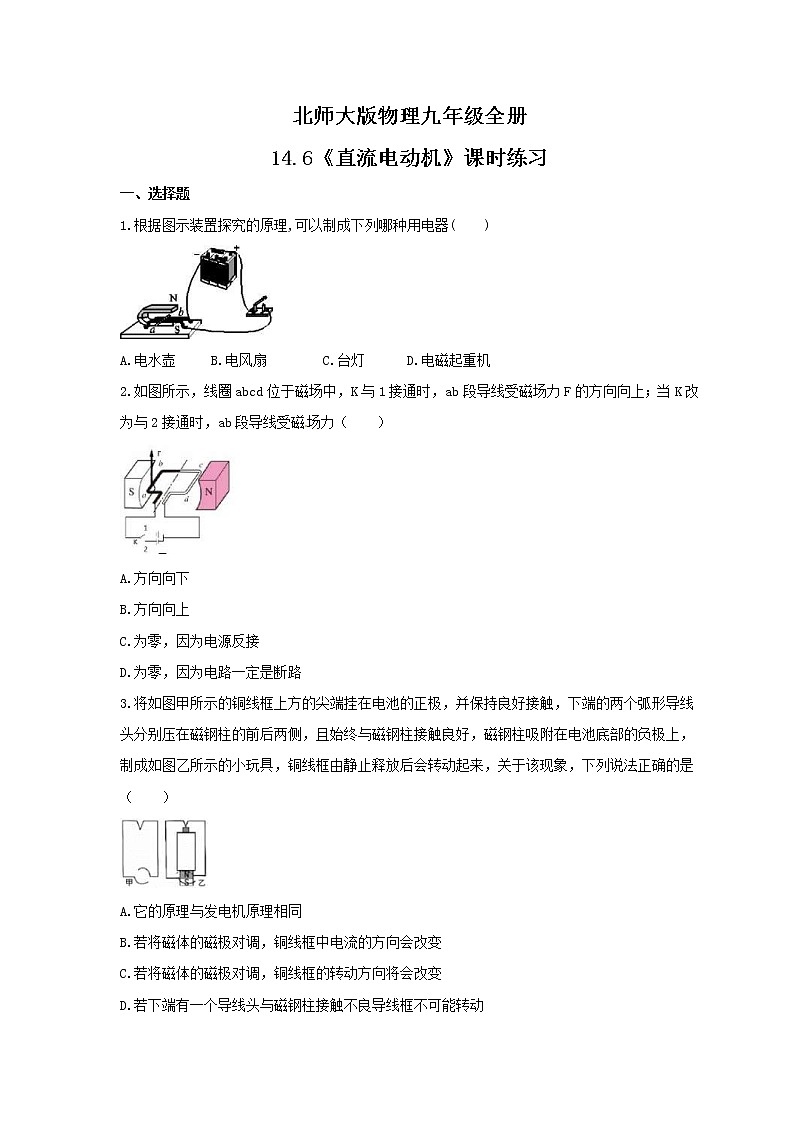

一、选择题
1.根据图示装置探究的原理,可以制成下列哪种用电器( )
A.电水壶 B.电风扇 C.台灯 D.电磁起重机
2.如图所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，ab段导线受磁场力（ ）
A.方向向下
B.方向向上
C.为零，因为电源反接
D.为零，因为电路一定是断路
3.将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来，关于该现象，下列说法正确的是（ ）
A.它的原理与发电机原理相同
B.若将磁体的磁极对调，铜线框中电流的方向会改变
C.若将磁体的磁极对调，铜线框的转动方向将会改变
D.若下端有一个导线头与磁钢柱接触不良导线框不可能转动

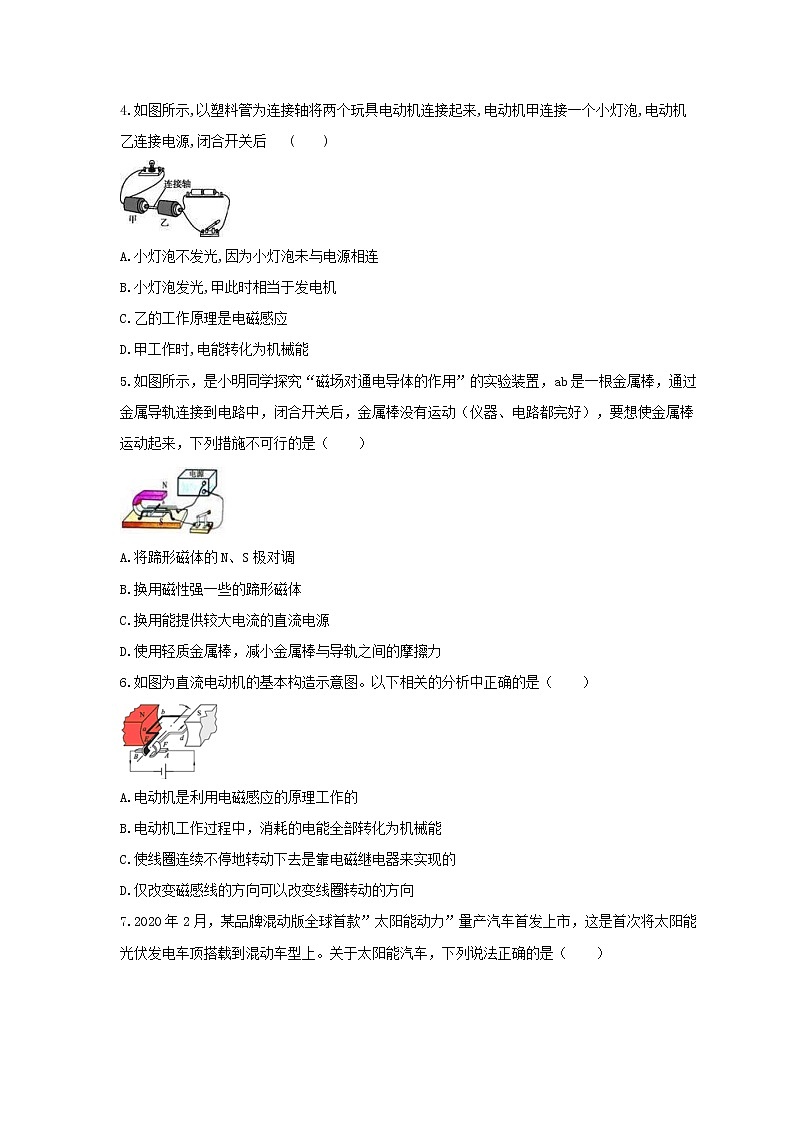

4.如图所示,以塑料管为连接轴将两个玩具电动机连接起来,电动机甲连接一个小灯泡,电动机乙连接电源,闭合开关后 ( )
A.小灯泡不发光,因为小灯泡未与电源相连
B.小灯泡发光,甲此时相当于发电机
C.乙的工作原理是电磁感应
D.甲工作时,电能转化为机械能
5.如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动（仪器、电路都完好），要想使金属棒运动起来，下列措施不可行的是（ ）
A.将蹄形磁体的N、S极对调
B.换用磁性强一些的蹄形磁体
C.换用能提供较大电流的直流电源
D.使用轻质金属棒，减小金属棒与导轨之间的摩擦力
6.如图为直流电动机的基本构造示意图。以下相关的分析中正确的是（ ）
A.电动机是利用电磁感应的原理工作的
B.电动机工作过程中，消耗的电能全部转化为机械能
C.使线圈连续不停地转动下去是靠电磁继电器来实现的
D.仅改变磁感线的方向可以改变线圈转动的方向

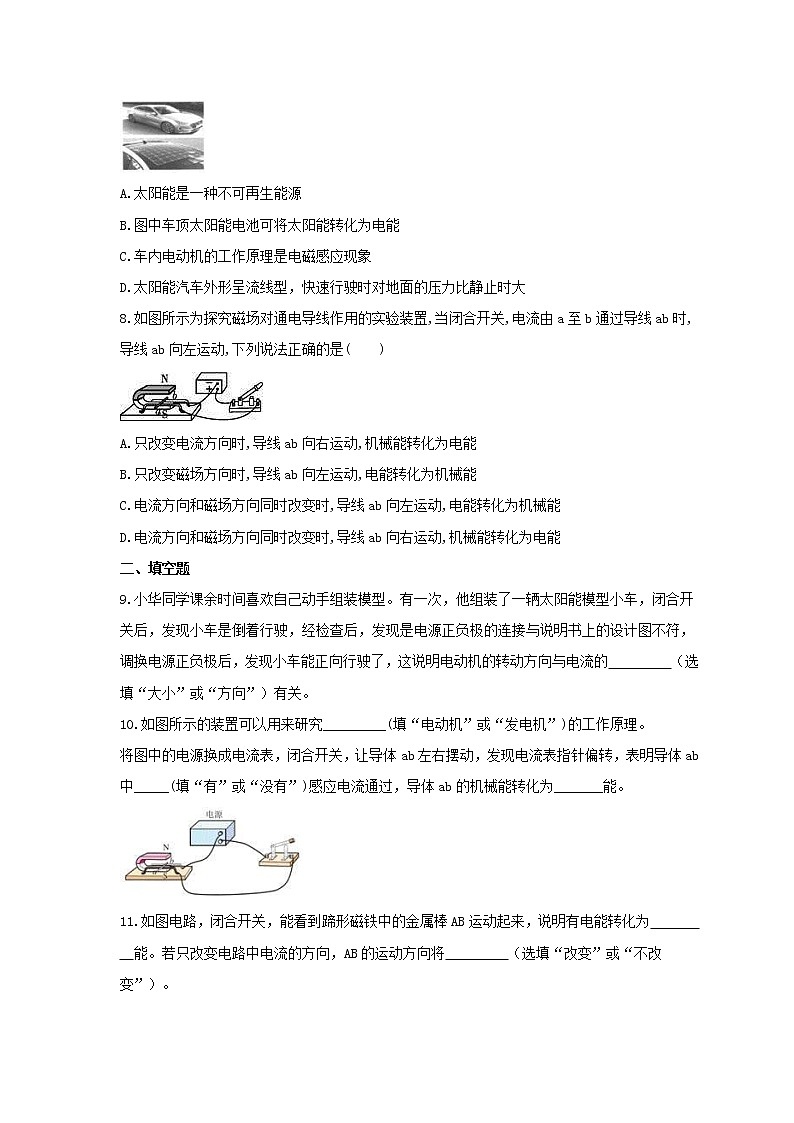

7.2020年2月，某品牌混动版全球首款”太阳能动力”量产汽车首发上市，这是首次将太阳能光伏发电车顶搭载到混动车型上。关于太阳能汽车，下列说法正确的是（ ）
A.太阳能是一种不可再生能源
B.图中车顶太阳能电池可将太阳能转化为电能
C.车内电动机的工作原理是电磁感应现象
D.太阳能汽车外形呈流线型，快速行驶时对地面的压力比静止时大
8.如图所示为探究磁场对通电导线作用的实验装置,当闭合开关,电流由a至b通过导线ab时,导线ab向左运动,下列说法正确的是( )
A.只改变电流方向时,导线ab向右运动,机械能转化为电能
B.只改变磁场方向时,导线ab向左运动,电能转化为机械能
C.电流方向和磁场方向同时改变时,导线ab向左运动,电能转化为机械能
D.电流方向和磁场方向同时改变时,导线ab向右运动,机械能转化为电能
二、填空题
9.小华同学课余时间喜欢自己动手组装模型。有一次，他组装了一辆太阳能模型小车，闭合开关后，发现小车是倒着行驶，经检查后，发现是电源正负极的连接与说明书上的设计图不符，调换电源正负极后，发现小车能正向行驶了，这说明电动机的转动方向与电流的 （选填“大小”或“方向”）有关。
10.如图所示的装置可以用来研究_________(填“电动机”或“发电机”)的工作原理。
将图中的电源换成电流表，闭合开关，让导体ab左右摆动，发现电流表指针偏转，表明导体ab中_____(填“有”或“没有”)感应电流通过，导体ab的机械能转化为_______能。
11.如图电路，闭合开关，能看到蹄形磁铁中的金属棒AB运动起来，说明有电能转化为 能。若只改变电路中电流的方向，AB的运动方向将 （选填“改变”或“不改变”）。
12.如图所示为玩具小风扇里的小直流电动机。
（1）小明同学将电池接到该直流电动机两端，看到电动机转动起来，电动机的工作原理是： ；小明将电池反向接到电动机两端，看到电动机 （选填：原方向旋转、不转动、反向旋转）。
（2）学习了电磁感应知识后，小明同学想到：“直流电动机线圈转动时也切割了磁感线，那么线圈中是否也会产生感应电流呢？”于是小明将一个小灯泡连在直流电动机两端，用手搓动转轴，发现小灯并未发光。小红同学认为，这说明直流电动机不会产生感应电流。你是否同意小红的看法： ；若小明要继续研究，应该使用什么仪器比较妥当： 。
13.王建同学对微风电风扇产生了兴趣,将它与小灯泡按如图甲所示的电路连接并进行实验。用手快速拨动风扇叶片,这时发现小灯泡发光,微风电风扇居然变成了 机,此时它的工作原理是 ,这一过程中的能量转化是 ,电路可简化为图乙中的图 。
14.如图所示,在直流电动机的工作过程中,“换向器”起了关键的作用,它能使线圈刚刚转过平衡位置时就自动改变线圈中的 ,从而实现通电线圈在磁场中的连续转动。电动机工作时是把电能转化为 。
三、综合题
15.小明看到一则有关电磁炮的报道,它的构造如图所示,把待发的炮弹(导体)放置在处于强大磁场中的两条平行导轨上,如果给导轨通以很大的电流,使炮弹作为一个载流导体,在磁场的作用下,它沿轨道加速运动。在精密的计算机系统的操作下锁定目标,予以定点爆破,给军事史上添写了新篇章。
阅读后请回答:
(1)电磁炮发射的工作原理是什么?
(2)在理论上要改变电磁炮的发射方向,应该采取什么措施?
(3)试猜想,在理论上要继续提高电磁炮的发射速度,可以采取哪些措施?
四、实验题
16.图甲是直流电动机模型,图乙是自制简易电动机模型。现在主要讨论图乙简易电动机的制作与操作问题。
(1)绕制线圈的铜丝外表有漆皮,必须对线圈引出线的两端(搁置于铜质弯钩的部位)进行刮漆处理,刮漆方法见放大图。刮漆的目的是使线圈能够 ,因此这一部位就相当于图甲中的 (填某一部件的名称)。
(2)如果整个制作没有问题,但接上电源后线圈不动,这时应做哪些尝试?(说出两点即可)
① ;
② 。
(3)通电后线圈能转动,如要改变转动方向,可采取的做法是：
① ;
② 。
参考答案
1.答案为：B；
2.答案为：A
3.答案为：C
4.答案为：B
5.答案为：A
6.答案为：D
7.答案为：B
8.答案为：C
9.答案为：方向。
10.答案为：电动机；有；电；
11.答案为：机械；改变。
12.答案为：（1）通电线圈在磁场中受到力的作用；反向旋转；
（2）不同意；灵敏电流表。
13.答案为：发电 电磁感应 机械能转化为电能 a
14.答案为：
(1)通电导体在磁场中会受力的作用
(2)通电导体在磁场中受力的方向与磁场方向和电流方向均有关
(3)相同
15.答案为：(1)通电导体在磁场中受磁场力的作用。
(2)改变电流方向或磁场方向。
(3)增大电流或者增强磁场。
16.答案为：(1)导电 换向器
(2)①将线圈拨转一定角度 ②增大电源电压(或换一块磁性更强的磁体)
(3)①只改变电流方向 ②只改变磁场方向.
