人教版九年级全册第1节 电压同步训练题

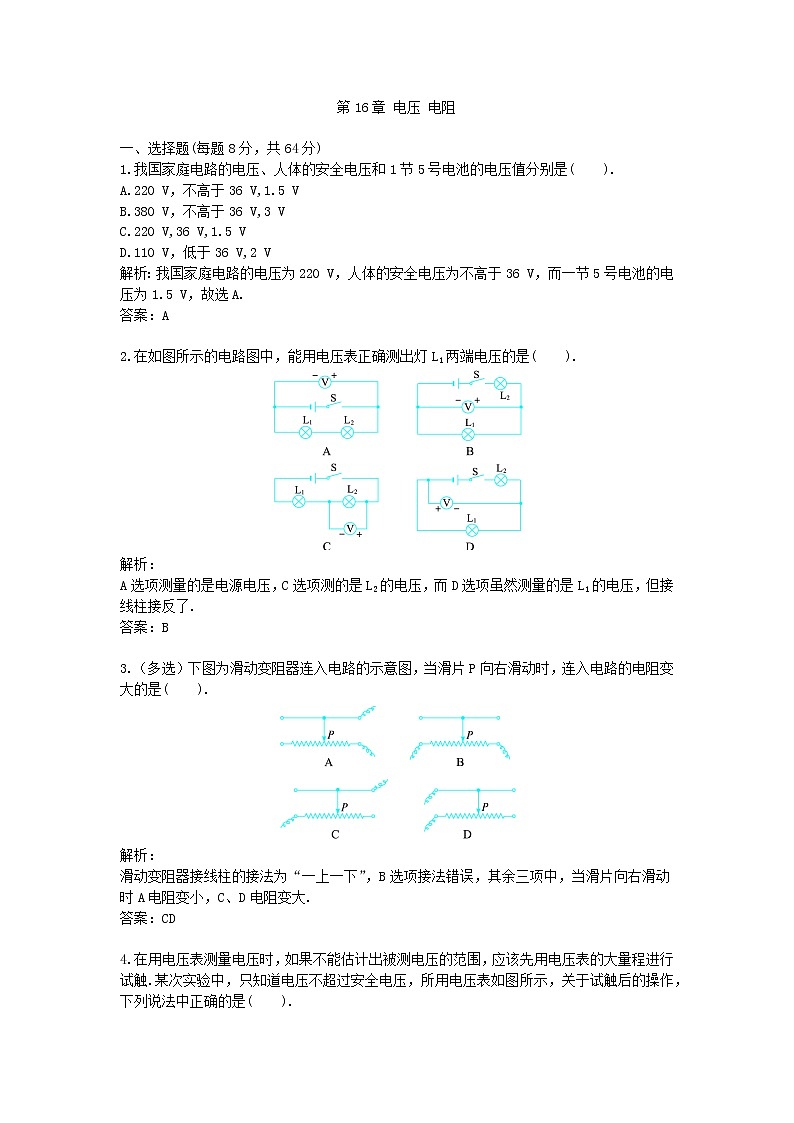

第16章 电压 电阻

一、选择题(每题8分，共64分)

1.我国家庭电路的电压、人体的安全电压和1节5号电池的电压值分别是(　　).

A.220 V，不高于36 V,1.5 V

B.380 V，不高于36 V,3 V

C.220 V,36 V,1.5 V

D.110 V，低于36 V,2 V

解析：我国家庭电路的电压为220 V，人体的安全电压为不高于36 V，而一节5号电池的电压为1.5 V，故选A.

答案：A

2.在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是(　　).

解析：

A选项测量的是电源电压，C选项测的是L2的电压，而D选项虽然测量的是L1的电压，但接线柱接反了.

答案：B　

3.（多选）下图为滑动变阻器连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变大的是(　　).

解析：

滑动变阻器接线柱的接法为“一上一下”，B选项接法错误，其余三项中，当滑片向右滑动时A电阻变小，C、D电阻变大.

答案：CD　

4.在用电压表测量电压时，如果不能估计出被测电压的范围，应该先用电压表的大量程进行试触.某次实验中，只知道电压不超过安全电压，所用电压表如图所示，关于试触后的操作，下列说法中正确的是(　　).

A.如果示数大于15 V，则需调换接线柱重新试触

B.如果示数大于15 V，则必须换用另一个量程更大的电压表

C.如果示数在3 V与15 V之间，则需调换接线柱重新试触

D.如果示数小于3 V，则必须换用另一个量程更小的电压表

解析：电压表与电流表试触就是为了检验量程是否合适的，如果试触的结果比量程大，就应该换用更大的量程，故选B.

答案：B　

5.(福州中考)如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有

示数.过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是(　　).

A.L1灯丝断了 　

B.L1短路

C.L2灯丝断了

D.L2短路

解析：

L1灯丝断了，两灯都不发光，电流表、电压表的示数均为零，A正确；L1短路时，L1不发光，L2发光，电流表、电压表均有示数，B错；L2灯丝断了，L1、L2均不发光，电流表示数为零，电压表有示数，C错；L2短路时，L1发光，L2不发光，电流表有示数，电压表示数为零，D错.

答案：A

6.如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表.闭合开关S后，若两灯都能发光，则(　　).

A.a、b均为电流表

B.a、b均为电压表

C.a为电流表，b为电压表

D.a为电压表，b为电流表

解析：

从题中电路图可以看出，电流从正极流出后到达两灯之间，故两灯并联，若使两灯均能正常发光，则只能是a为电流表，b为电压表.

答案：C　

7.(桂林中考)如图所示的电路中，各个元件均能正常工作.当开关闭合后，下列说法正确的是(　　).

A.两表指针有明显偏转

B.两表指针几乎不动

C.电流表指针有明显偏转，电压表指针几乎不动

D.电压表指针有明显偏转，电流表指针几乎不动

解析：

由于电压表电阻很大，当电压表串联在电路中时，电流会很小，所以电流表指针几乎不动，而电压表测量的是电源电压，示数应约等于电源电压，所以电压表指针有明显偏转.

答案：D　

8.(广东中考)如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是(　　).

A.滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光

B.滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光

C.滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光

D.滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光

解析：

从电路图可知，当滑片P仍在A端，开关S1、S2闭合时，变阻器与电灯并联，灯正常发光，说明灯的额定电压等于电源电压；当滑片P仍在A端，开关S1断开，S2闭合时，电路为开路，灯泡不亮，故A错；当滑片P仍在A端，开关S1闭合，S2断开时，灯泡两端的电压不变，仍等于电源电压，灯仍能正常发光，故B正确；当滑片P滑到B端，同时闭合开关S1和S2时，灯泡被短路，灯不亮，故C错；当滑片P滑到B端，开关S1闭合，S2断开时，灯与电阻串联，灯两端电压减小，此时灯两端电压低于正常工作时电压，故不能正常发光，所以D错.

答案：B　

二、填空题（每题10分，共20分）

9.一台收音机的电源电压是6 V，如果用干电池作电源，需将______节干电池串联起来使用，如果用铅蓄电池作电源，需______个串联起来使用.

解析：电源的串联与并联与用电器相同.

答案：4　3

10.元旦到了，小明和小红为班里的庆祝活动连接小彩灯，他们一串连入了20只相同规格的小彩灯，接到家庭照明电路上使用，则每盏小彩灯两端的电压是______ V.

解析：

由串联电路中电压关系可得，20个小彩灯两端的电压是220 V，即每个小彩灯两端的电压是11 V.

答案：11

三、简答题（共16分）

11.电阻是导体本身的一种属性，它的大小决定于导体的材料、长度、横截面积.实验证明：在温度不变时，导体的电阻跟它的长度成正比，跟它的横截面积成反比.长1 m、横截面积为1 mm2的导线的电阻值叫做材料的电阻率.如果用R表示导线的电阻，l表示导线的长度，S表示导线的横截面积，ρ表示导线的电阻率，则ρ＝________.

(1)下表列出了一些材料在20 ℃时的电阻率.如果小红家里要安装输电线，综合考虑各种因素，选用________材料更合适.

(2)滑动变阻器的电阻线是用镍铬合金制作的，若用横截面积为0.5 mm2的镍铬合金线制作一个最大电阻值为50 Ω的滑动变阻器，需要的镍铬合金线的长度为_______________.

答案：RS/l　(1)铜　(2)23 m
