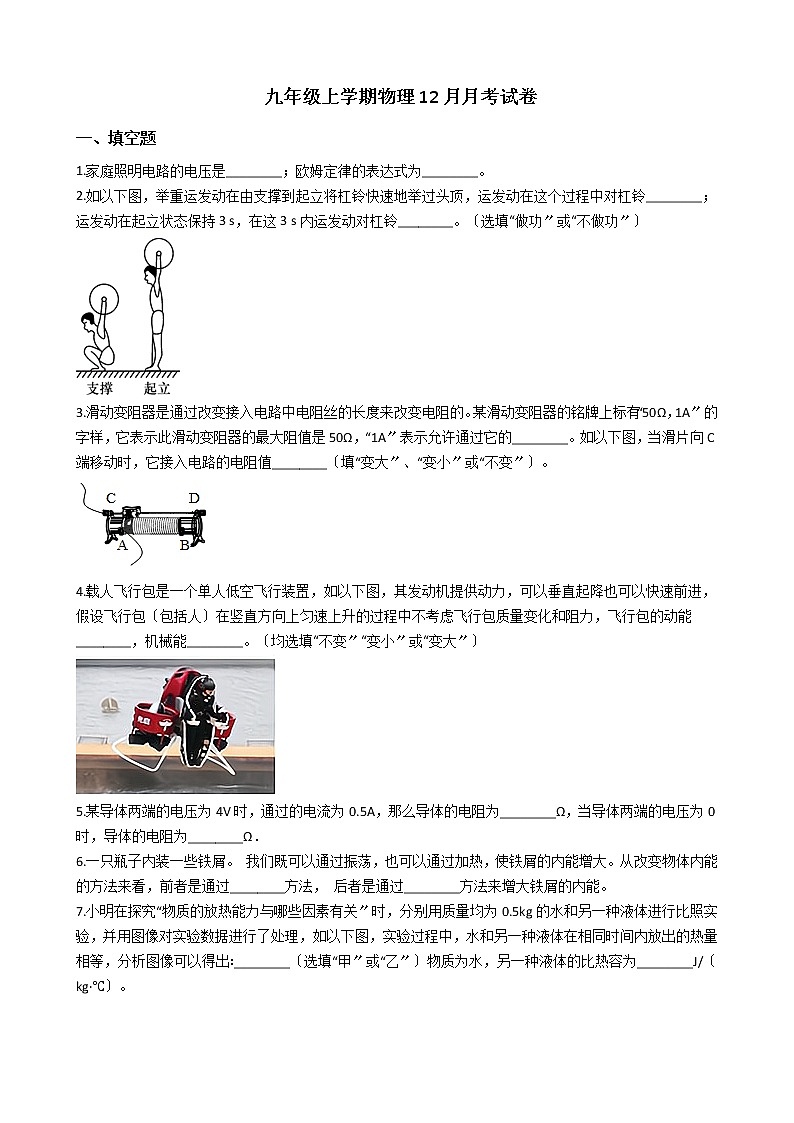

 九年级上学期物理12月月考试卷
一、填空题
1.家庭照明电路的电压是________；欧姆定律的表达式为________。
2.如以下图，举重运发动在由支撑到起立将杠铃快速地举过头顶，运发动在这个过程中对杠铃________；运发动在起立状态保持3 s，在这3 s内运发动对杠铃________。〔选填“做功〞或“不做功〞〕

3.滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。某滑动变阻器的铭牌上标有“50Ω，1A〞的字样，它表示此滑动变阻器的最大阻值是50Ω，“1A〞表示允许通过它的________。如以下图，当滑片向C端移动时，它接入电路的电阻值________〔填“变大〞、“变小〞或“不变〞〕。

4.载人飞行包是一个单人低空飞行装置，如以下图，其发动机提供动力，可以垂直起降也可以快速前进，假设飞行包〔包括人〕在竖直方向上匀速上升的过程中不考虑飞行包质量变化和阻力，飞行包的动能________，机械能________。〔均选填“不变〞“变小〞或“变大〞〕

5.某导体两端的电压为4V时，通过的电流为0.5A，那么导体的电阻为________Ω，当导体两端的电压为0时，导体的电阻为________Ω．
6.一只瓶子内装一些铁屑。 我们既可以通过振荡，也可以通过加热，使铁屑的内能增大。从改变物体内能的方法来看，前者是通过________方法， 后者是通过________方法来增大铁屑的内能。

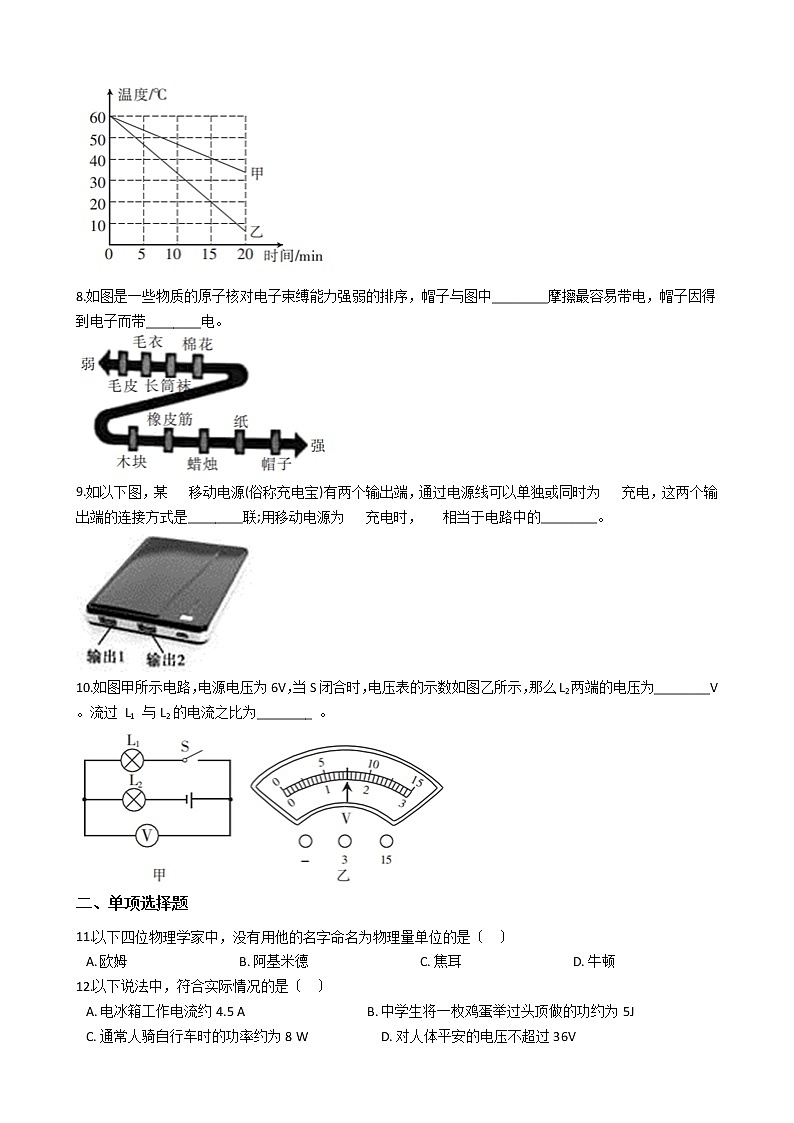

7.小明在探究“物质的放热能力与哪些因素有关〞时，分别用质量均为0.5kg的水和另一种液体进行比照实验，并用图像对实验数据进行了处理，如以下图，实验过程中，水和另一种液体在相同时间内放出的热量相等，分析图像可以得出∶________〔选填“甲〞或“乙〞〕物质为水，另一种液体的比热容为________J/〔kg·℃〕。

8.如图是一些物质的原子核对电子束缚能力强弱的排序，帽子与图中________摩擦最容易带电，帽子因得到电子而带________电。

9.如以下图，某 移动电源(俗称充电宝)有两个输出端，通过电源线可以单独或同时为 充电，这两个输出端的连接方式是________联;用移动电源为 充电时， 相当于电路中的________。

10.如图甲所示电路，电源电压为6V，当S闭合时，电压表的示数如图乙所示，那么L2两端的电压为________V。流过 L1 与L2的电流之比为________ 。

二、单项选择题
11.以下四位物理学家中，没有用他的名字命名为物理量单位的是〔   〕
A. 欧姆                                  B. 阿基米德                                  C. 焦耳                                  D. 牛顿
12.以下说法中，符合实际情况的是〔   〕
A. 电冰箱工作电流约4.5 A                                      B. 中学生将一枚鸡蛋举过头顶做的功约为5J
C. 通常人骑自行车时的功率约为8 W                      D. 对人体平安的电压不超过36V

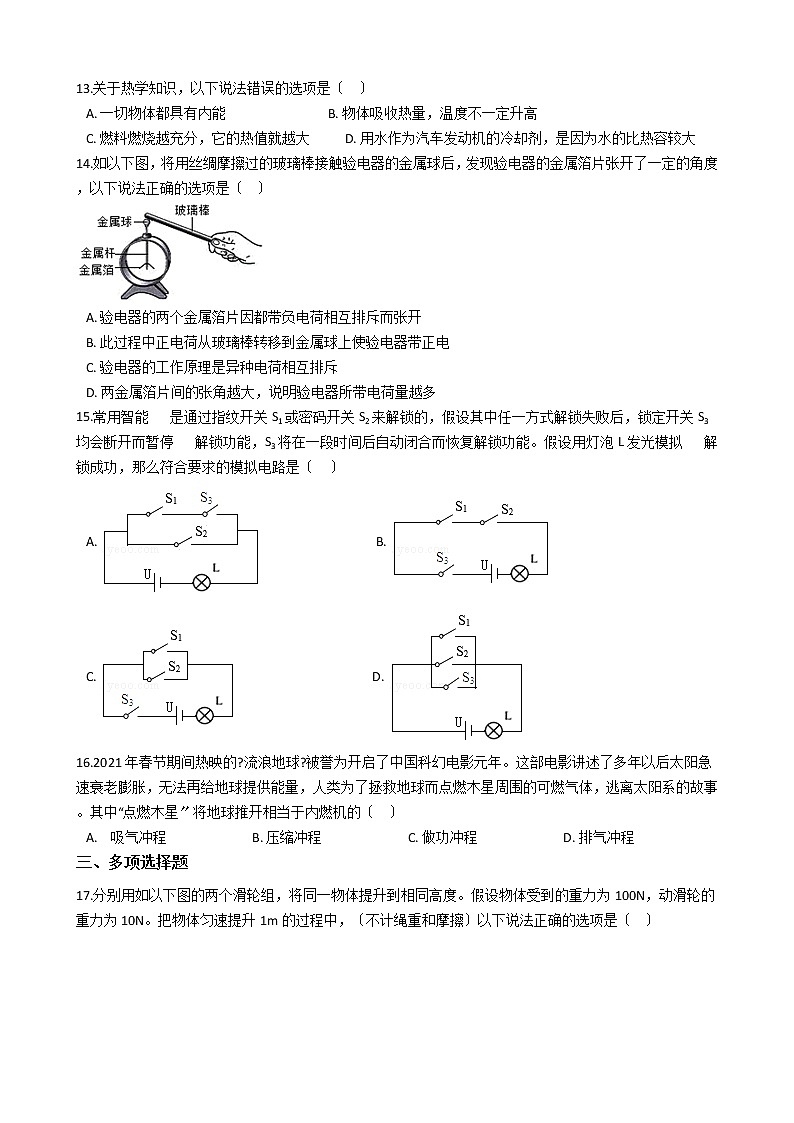

13.关于热学知识，以下说法错误的选项是〔   〕
A. 一切物体都具有内能                                B. 物体吸收热量，温度不一定升高
C. 燃料燃烧越充分，它的热值就越大           D. 用水作为汽车发动机的冷却剂，是因为水的比热容较大
14.如以下图，将用丝绸摩擦过的玻璃棒接触验电器的金属球后，发现验电器的金属箔片张开了一定的角度，以下说法正确的选项是〔   〕

A. 验电器的两个金属箔片因都带负电荷相互排斥而张开
B. 此过程中正电荷从玻璃棒转移到金属球上使验电器带正电
C. 验电器的工作原理是异种电荷相互排斥
D. 两金属箔片间的张角越大，说明验电器所带电荷量越多
15.常用智能 是通过指纹开关S1或密码开关S2来解锁的，假设其中任一方式解锁失败后，锁定开关S3均会断开而暂停 解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。假设用灯泡L发光模拟 解锁成功，那么符合要求的模拟电路是〔    〕
A.                                     B.
C.                                            D.
16.2021年春节期间热映的?流浪地球?被誉为开启了中国科幻电影元年。这部电影讲述了多年以后太阳急速衰老膨胀，无法再给地球提供能量，人类为了拯救地球而点燃木星周围的可燃气体，逃离太阳系的故事。其中“点燃木星〞将地球推开相当于内燃机的〔   〕
A.   吸气冲程                           B. 压缩冲程                           C. 做功冲程                           D. 排气冲程
三、多项选择题
17.分别用如以下图的两个滑轮组，将同一物体提升到相同高度。假设物体受到的重力为100N，动滑轮的重力为10N。把物体匀速提升1m的过程中，〔不计绳重和摩擦〕以下说法正确的选项是〔   〕

A. 甲滑轮组拉力所做的总功为200J，乙滑轮组拉力所做的总功为300J
B. 甲、乙两滑轮组所做的有用功都是100J
C. 甲、乙滑轮组中绳子自由端的拉力不相等
D. 甲、乙两滑轮组的机械效率均为90.9%
18.如以下图，以下说法正确的选项是〔    〕

A. 断开开关S，假设两灯都发光，那么甲、乙都是电压表
B. 断开开关S，假设两灯都发光，那么甲、乙都是电流表
C. 闭合开关S，假设两灯都发光，那么甲、乙都是电压表
D. 闭合开关S，假设两灯都发光，那么甲、乙都是电流表
四、简答题
19.为防止新冠肺炎疫情传播，要求学生应随身准备医用口罩。医用口罩是由隔离层、过滤层、亲肤层组成。其中隔离层和亲肤层的无纺布属于绝缘材料；过滤层的熔喷布经过驻极处理后带上静电，使其对小颗粒物的过滤效果可由驻极处理前的35%到达驻极处理后的95%。请从电学的角度解释：
〔1〕熔喷布过滤层对小颗粒物过滤效果提高的原因；
〔2〕为什么人们戴上口罩不会使熔喷布的静电很快消失。
五、计算题
20.体育测试中，小明的质量为m，他在1min跳绳n次，每次所跳的高度约为h。求
〔1〕小明跳一次时所做的功；
〔2〕小明跳绳时的功率。
21.太阳能热水器是把太阳能转化为内能的设备之一，某品牌太阳能热水器每小时平均接收4.2×106J的太阳能，在5小时的有效照射时间内，将热水器中水的质量为100kg、初温为20℃的水温度升高到40℃．求：
〔1〕热水器中的水吸收的热量Q吸；[水的比热容c=4.2×103J/〔kg•℃〕]
〔2〕热水器的效率η；
〔3〕假设改用煤气来加热这些水，需要完全燃烧多少千克煤气〔煤气的热值q=4.2×107J/kg，假设煤气燃烧放出的热量全部被水吸收〕
22.如以下图，电源电压保持不变，电流表的量程为 ，电压表的量程为 ， ，滑动变阻器 R2的规格为“100Ω 1A〞。

〔1〕闭合开关 S1断开开关 S2、S3 ， 电流表示数为 0.4A，求电源电压；
〔2〕闭合开关 S3 ， 断开开关 S1、S2 ， 滑动变阻器滑片置于中点位置时，电压表的示数为4 V，求 R3的阻值；
〔3〕闭合开关 S1、S2和S3 ， 在不损坏电流表、电压表的情况下，滑动变阻器的滑片滑到哪个位置时，电流表的示数为0.5 A？
六、实验题
23.在“探究斜面的机械效率〞实验中，小明猜测斜面的机械效率可能跟斜面的粗糙程度有关，小聪猜测可能跟斜面的倾斜程度有关。如图是他们设计的实验装置，下表是其中一位同学在其他条件一定时的实验数据。
实验序号
斜面的倾斜程度
物块的重力G/N
斜面高度h/m
沿斜面的拉力F/N
斜面长s/m
机械效率
1
较缓
10
0.2
5.5
1
36.4%
2
较陡
10
0.4
7.0
1
57.1%
3
最陡
10
0.6
8.5
1


〔1〕表格中第三次实验的机械效率为________〔结果保存一位小数〕，分析表中数据可得该实验是探究________〔选填“小明〞或“小聪〞〕的猜测，结论是∶在其他条件一定时，斜面________，机械效率越高；
〔2〕另一位同学为探究自己的猜测，设计了如下步骤。
①把一块长木板的一端垫高，构成一个斜面；
②用弹簧测力计沿斜面把一木块________拉上去，进行相关测量，计算出斜面的机械效率；
③保持斜面的________不变，改变斜面的________，再进行相关测量，并计算出斜面的机械效率；
④比拟两次________的大小，即可验证猜测是否正确。
24.在“探究导体的电阻跟哪些因素有关〞的实验中∶
小明的猜测是∶①电阻可能与导体的材料有关；
小亮的猜测是∶②电阻可能与导体的长度有关；
小敏的猜测是∶③电阻可能与导体的横截面积有关；
三位同学为上述探究活动准备了四条材料、长度、粗细如图甲所示的电阻线，他们已经完成了乙图的局部实物连接〔接点A、B待接入电阻线〕。

〔1〕该实验是通过观察________来比拟接入 A、B 间的电阻大小；这种物理研究方法叫________；
〔2〕选用a、b两条电阻线进行比照实验，是为了探究猜测________是否正确；〔只填序号〕
〔3〕要探究猜测②应该选用________两条电阻线〔填电阻线的代号字母〕分别接入A、B进行比照，以下实验中与本实验方法相同的是________；
A．探究液体内部压强规律
B．测量物体的密度
〔4〕另有甲、乙两位同学分别对以上实验电路进行了如下改良，甲把灯泡更换为电流表，乙在原电路中串联接入电流表，你认为________同学的改良更好一些，理由是________。
25.小强探究串联电路的特点时所连接的电路如图甲所示。

〔1〕连接电路时，开关 S 应处于________状态，实验中最好选择规格________〔选填“相同〞或“不同〞〕的小灯泡；
〔2〕为了探究串联电路的电流关系，分别把图中A、B、C各点断开，然后把一个电流表依次接入，需要增加________根导线。闭合开关前，发现电流表指针如图乙所示，但电流表连接正确且电路并无故障，出现这种现象的原因是________；
〔3〕在探究“串联电路的电压关系〞时，小强将电压表并联在两端，闭合开关，电压表示数如图丙所示，为了使读数更准确，接下来他应该________；
〔4〕正确进行实验操作后，测得A、B、C三处的电流为 ，测得 AB、BC、AC 两点间的电压 。以下说法正确的选项是________；
A.
B.
C.
D.
〔5〕小强进行屡次实验的主要目的是________填序号。
①寻找普遍规律    ②减小实验误差
26.小红同学在做“探究通过导体的电流与电阻的关系〞实验时，她用图甲所示的电路进行实验，实验中电阻两端的电压保持2.5V不变。

〔1〕请用笔画线代替导线，将图甲中实物电路连接完整且导线不得交叉；
〔2〕闭合开关前，滑动变阻器的滑片P应处于图中________〔选填“A〞或“B〞〕端，小红把电路连接好后，闭合开关发现无论怎么移动滑动变阻器的滑片P，电流表无示数，而电压表有示数且接近电源电压，那么电路出现的故障是________；
〔3〕排除故障后进行实验，在实验过程中，当把电阻由10 Ω更换为15 Ω时，为了使电压表的示数保持2.5 V不变，他应将滑动变阻器的滑片P向________端移动〔选填“A〞或“B〞〕；
〔4〕某次实验时，电流表的示数如图乙所示，那么电流表的读数为________ A，此时电路中的电阻R应为________Ω；
〔5〕根据屡次测量数据描绘出电流随电阻变化的曲线如图丙所示，由图像得出的结论是∶当电压一定时，通过导体的电流与导体的电阻成________。

答案解析局部
一、填空题
1.【解析】【解答】家庭照明电路的电压是220V。欧姆定律的表达式为
【分析】家庭电路中的电压为220v，欧姆定律给出了电流与电压、电阻的关系，表达式为。
2.【解析】【解答】]如图举重运发动在由支撑到起立将杠铃快速地举过头顶，运发动在这个过程中对杠铃施加了力的作用，杠铃在力的方向上通过了距离，有力有距离，所以运发动在这个过程中对杠铃有做功；运发动在起立状态保持3s，在这3s内运发动对杠铃施加了力的作用，但杠杆没有在力的方向上通过距离，所以在这3s内运发动对杠铃没有做功。
【分析】当物体在力的方向上移动一段距离时，外力才做功，结合物体的受力情况的移动方向判断即可。
3.【解析】【解答】“1A〞表示允许通过滑动变阻器的最大电流是1A。当滑片向C端移动时，接入电路的电阻丝的长度变短，电阻变小。
【分析】滑动变阻器，铭牌上标志的电流为滑动变阻器允许通过的最大电流；滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目给出的连接方式判断滑动变阻器的电阻变化。
4.【解析】【解答】飞行包〔包括人〕在竖直方向上匀速上升的过程中〔不考虑飞行包质量变化和阻力〕，质量和速度不变，故动能不变；高度增加，故重力势能增加，机械能变大。
【分析】运动的物体具有动能，物体的质量越大、速度越大，物体的动能就越大；处在高处物体具有重力势能，物体的质量越大、高度越高，物体的重力势能就越大；机械能为动能和势能之和。
5.【解析】【解答】解：由I= 可得，导体的电阻：
R= = =8Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当导体两端的电压为0时，导体的电阻仍为8Ω不变．
故答案为：8；8．
【分析】〔1〕知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；〔2〕电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．
6.【解析】【解答】用力晃动塑料瓶，对塑料瓶和铁屑做功，将机械能转化为内能，使铁屑的内能增加，温度升高。给装铁屑的瓶子加热，使铁屑的内能增加，温度升高，这是通过热传递的方式改变铁屑的内能。
【分析】改变物体的内能有两种方式，一种是做功，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小，第二种是热传递，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加。
7.【解析】【解答】时间相等时，两种液体放出的热量相等，由图知，质量相同的水和另一种液体放出相同的热量后，甲液体温度降低慢，乙液体温度降低快，由 知，在初温和质量、放出热量相同时，谁的温度降低得快，谁的比热容小，故甲为水。由 得 ，
因 ， 那么
即

【分析】相同质量的物体释放相同的热量，比热容大的物体温度降低的少；两种液体相同时间放出的热量相同，结合水的比热容求解释放的热量，再结合另一种液体的质量和温度变化量求解比热容。
8.【解析】【解答】由图知，帽子对核外电子的束缚能力强，毛皮对核外电子束缚能力最弱，故帽子与毛皮摩擦最容易带电，毛皮失去电子，帽子得到电子而负电。
【分析】丝绸摩擦过的玻璃棒带正电荷，毛皮摩擦过的橡胶棒带负电荷；材料对电荷的束缚能力越强，越容易得到电子带电。
9.【解析】【解答】 两个输出端通过电源线可以单独为 充电，说明连接方式使并联；
用移动电源给 充电时， 消耗电能，相当于用电器。
故答案为：并；用电器。
【分析】串联电路中，各用电器相互影响；并联电路中，各用电器互不影响；
移动电源为 充电时，移动电源相当于电路中的电源； 相当于用电器。
10.【解析】【解答】由图甲知，两灯串联，电压表测灯 两端的电压，由题意知，电压表的量程为0～3V，分度值为0.1V，其示数为1.5V，根据串联电路电压的特点可得 根据串联电路电流的特点可知流过 L1 与L2的电流之比
【分析】串联电路中，电流处处相等，总电压等于各个用电器两端电压之和，结合电压表的测量对象求解即可。
二、单项选择题
11.【解析】【解答】电阻的电位是欧姆，能量的单位是焦耳，力的单位是牛顿。
故答案为：B。

【分析】阿基米德给出了测量浮力大小的方法和杠杆原理，并没有物理量以他的名字作为单位。
12.【解析】【解答】A．家用电冰箱的工作电流约为1A，A不符合题意；
B．将一只鸡蛋举过头顶，举高的高度大约1.6m，鸡蛋的重力约0.5N，因此所做的功W=Gh=0.5N×1.6m=0.8J
B不符合题意；
C．通常人骑自行车时施加的动力在15N左右，骑行速度在5m/s左右，那么骑车功率在P= =Fv=15N×5m/s=75W
左右，C不符合题意；
D．由常见的电压可知，对人体平安的电压不超过36V，D符合题意。
故答案为：D。

【分析】该题目考查的是电流、电压、电功、电功率的估计，平时注意积累记忆即可。
13.【解析】【解答】A．任何物体在任何情况下都具有内能，A正确，不符合题意；
B．物体吸收热量，温度不一定升高，比方晶体熔化和液体沸腾的过程中吸热，但温度保持熔点和沸点不变，B正确，不符合题意；
C．热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度、放出热量的多少以及燃烧温度的上下等均无关，C错误，符合题意；
D．因为水的比热容较大，相同质量的水和其它物质比拟，升高相同的温度，水吸收的热量多，所以汽车发动机用循环流动水进行冷却，D正确，不符合题意。
故答案为：C。

【分析】燃料的热值指的是1千克的燃料完全燃烧释放的热量，燃料的热值只与燃料的种类有关，与燃烧是否充分燃烧没有关系。
14.【解析】【解答】A．用丝绸摩擦过的玻璃棒带正电，故因为在金属薄片中自由电子由于异性相吸，全部移动到金属球处，故金属薄片带正电相互排斥而张开，A选项错误；
B．此过程中自由电子从金属箔片移动到金属杆，再到金属球，故使验电器的箔片带正电，B选项错误；
C．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引，C选项错误；
D．两金属薄片张角越大，说明验电器所带的电荷量越多，D选项正确。
故答案为：D。

【分析】验电器的两个金属薄片带同种电荷，同种电荷相互排斥为验电器的工作原理，电荷量越多，张角越大。
15.【解析】【解答】A、S2与S3并联关系，错误；
B、S1、S2、S3串联，都无法单独控制，错误；
C、S1、S2并联后与S3串联，S3位于干路，正确；
D、三个开关并联S3无法控制另两个开关，错误。
故答案为：C。
【分析】指纹开关S1或密码开关S2均可以解锁说明两开关可以独立控制灯泡L、即S1、S2并联；开关S3断开时暂停 解锁功能，说明S3与S1、S2串联，且S3位于干路。
16.【解析】【解答】点燃物体后，获得能量将物体推开是产生机械能，所以是内能转化为机械能的过程，和内燃机的做功冲程相同，C符合题意。
故答案为：C.
【分析】内燃机工作时，做功冲程将内能转化为机械能。
三、多项选择题
17.【解析】【解答】AB．甲乙两滑轮组所提的重物相同、上升的高度相同，根据W=Gh可知两滑轮组所做的有用功相同，那么W有=Gh=100N×1m=100J
不计绳重和摩擦时，滑轮组的额外功是由克服动滑轮重力所做的功，根据W=Gh可知，动滑轮重和上升高度相同时，两者的额外功相等，即W额=G动h=10N×1m=10J
因为W总=W有+W额
所以两滑轮组的总功相同，即W总=100J+10J=110J
A不符合题意，B符合题意；
C．由图可知滑轮组绳子的有效股数n甲=2，n乙=3
因为动滑轮的个数和重力以及物体的重力相同，根据F= (G+G动)可知，两滑轮组绳子自由端的拉力不相等，C符合题意；
D．有用功和总功都相等，甲、乙两滑轮组的机械效率相等，即 ≈90.9%
D符合题意。
故答案为：BCD。

【分析】分析该滑轮组中与动滑轮接触的绳子的段数，分析拉力与阻力的大小关系和自由端移动距离与物体移动距离的关系，拉力作的功为总功，克服重力做的功为有用功，利用公式W=Fs求解做功，两者相除即为机械效率。
18.【解析】【解答】AB．断开开关S，甲、乙都是电流表，两灯并联，都发光；甲、乙都是电压表时，两灯都不发光，A不符合题意，B符合题意；
CD．闭合开关S，甲、乙都是电压表，两灯串联，都发光；甲、乙都是电流表时，电源短路，两灯都不发光，C符合题意，D不符合题意．
故答案为：BC

【分析】如果两个表都为电流表。断开开关，两个灯泡并联；如果两个表都为电压表，闭合开关两个灯泡串联。
四、简答题
19.【解析】【解答】(1)熔喷布经过驻极处理后带上静电，因为带电体具有吸引轻小物体的作用，所以提高了效果。(2)因为外层隔离层和内层亲肤层都属于绝缘体不容易导电，所以熔喷布上的静电不会很快消失。
【分析】同种电荷相互排斥，异种电荷吸引，同时带电物体它也能吸引轻小物体.
五、计算题
20.【解析】【分析】求解外力做功，利用外力大小乘以位移在力的方向上移动的距离即可，即W=Fs；利用外力做的功除以做功需要的时间即为功率。
21.【解析】【分析】〔1〕结合水的质量和温度变化量，利用比热容公式求求解水吸收的热量；
〔2〕结合每小时太阳能的功率求解接收到太阳能，利用水吸收的热量除以太阳能即为加热效率；
〔3〕利用水吸收的热量除以燃料的热值即为煤气的质量。
22.【解析】【分析】〔1〕闭合开关 S1断开开关 S2、S3 ， 电路中只有定值电阻R1 ， 利用电流乘电阻即为电源电压；
〔2〕闭合开关 S3 ， 断开开关 S1、S2 ， 定值电阻R3与滑动变阻器串联，串联分压，分得的电压与电阻成正比，结合滑动变阻器的电阻求解定值电阻的阻值；
〔3〕闭合开关 S1、S2和S3 ， 定值电阻R1与滑动变阻器并联，结合电压电压求解两条支路电流，利用干路电流列方程求解滑动变阻器电阻。
六、实验题
23.【解析】【解答】(1)由 得第三次实验的机械效率 由表格数据分析可知，物重和斜面的粗糙程度不变，改变的是斜面的倾斜程度，机械效率也不相同，故探究是小聪的猜测。由表格数据分析知：在其他条件一定时，斜面倾斜程度越大，机械效率越高。(2)②用弹簧测力计沿斜面把一木块匀速拉上去，进行相关测量，计算出斜面的机械效率。③保持斜面的倾斜程度不变，改变斜面的粗糙程度，再进行相关测量，并计算出斜面的机械效率。④根据记录的数据，计算出机械效率的大小，比拟机械效率的大小，即可验证猜测。
【分析】用斜面提升物体，拉力作的功为总功，克服重力做的功为有用功，两者相除即为机械效率；结合表格中的数据分析求解即可。
24.【解析】【解答】(1)不同的电阻比的电阻不同，将电阻丝分别接入A、B两点间时，电路中的电流不同，灯泡的亮度不同，故可观察灯泡的亮暗来比拟电阻丝的电阻的大小；这种研究方法叫做转换法。(2)由图甲知 a、b两条电阻线的材料、长度相同，横截面积不同，故答案为：用a、b两条电阻线进行比照实验，是为了探究导体电阻与导体横截面积的关系，即猜测③。(3)要探究猜测②，应选取材料相同、横截面积相同、长度不的电阻线，所以可用a、c两电阻线，用到了控制变量法。A．影响液体内部压强的因素有：液体的密度、物体侵入液体的深度，用到控制变量法，A符合题意；
B．测量物体的密度，为了使测量结果准确，采用屡次测量求平均值的方法来减小误差，B不符合题意。
故答案为：A。(4)在原电路的根底上串联电流表，不仅可以从灯泡观察到亮暗变化，也可通过电流表观察到电流的变化，并且灯泡在电路中可以起到保护电路的作用，所以乙同学的方法比甲更好一些。

【分析】导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大；影响导体电阻的因素有很多，要探究没有个因素对电阻的影响，需要用到控制变量法；
该实验把电阻丝的电阻的大小转化为电流表的示数，利用转化法。
25.【解析】【解答】(1)为保护电路，在连接电路时，开关应处于断开状态。为了获得普遍规律，应选用不同规格的灯泡进行屡次实验。(2)为了探究串联电路的电流关系，分别把图中A、B、C各点断开，然后把一个电流表依次接入，需要增加一根导线。由图知，闭合开关前，电流表的指针没有指在零刻度，出现这种现象的原因是：电流表指针没有调零。(3)闭合开关，图丙中电压表的指针偏转角度较小，说明选择的量程偏大，为了使实验结果更准确，接下来应该断开开关，选用小量程，即选用0～3V量程，然后再进行实验。(4)AB．串联电路中各处电流相等，即
A、B不符合题意；
CD．串联电路中，各用电器两端的电压等于电源电压，即
C不符合题意，D符合题意。
故答案为：D。(5)为了得到普遍结论，应该换用不同的规格的灯泡屡次实验。
故答案为：①。

【分析】〔1〕为了保证电路平安，拆装电路时，开关应处于断开状态，为了使实验结论更具有普遍性，应该换不同规格的灯泡再进行试验；
〔2〕当电流没有流过电流表时，电流表的示数应该为零，此时电流表示数不为零，应该进行调零；
〔3〕电压表指针偏转角度过小，应换小量程；
〔4〕串联电路中电流处处相等；总电压等于各个用电器两端电压之和；
〔5〕为了使实验结论更具有普遍性，应屡次进行实验探究普遍规律。
26.【解析】【解答】(1)由题知，变阻器、电阻、电流表应串联于电路中，故变阻器的左上接线柱应与电阻的右接线柱相连；电压表测电阻的两端的电压，因实验控制的电压为2.5V，故电压表的量程应为0～3V，故应将电压表的3V接线柱与电阻右接线柱相连，如以以下图所示。
；(2)为了保护电路，变阻器的滑片应位于最大值端，故闭合开关前，滑片应位于A端。闭合开关发现无论怎么移动滑动变阻器的滑片P，电流表无示数，说明电路形成了断路，而电压表有示数且接近电源电压，说明电压表串联接入了电路，那么电路出现的故障是电阻 断路。(3)在实验过程中，当把电阻由10 Ω更换为15 Ω时，根据串联电路分压的规律知，此时电阻分得的电压增大，为了使电压表的示数保持2.5 V不变，应将变阻器的滑片向A移动。(4)由图知，电流表的量程为0～0.6A，分度值为0.02A，其示数为0.2A，那么电阻 的阻值为 (5)由图丙分析知：当电压一定时，通过导体的电流与导体的电阻成反比。

【分析】〔1〕电流表串联在电路中，电压表并联在电路中，滑动变阻器的接线柱一上一下，连接实物图即可；
〔2〕分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
〔3〕定值电阻和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，结合定值电阻此时的电压判断滑动变阻器的移动方向；
〔4〕明确电流表的量程和对应的分度值，结合表盘的指针读数，利用欧姆定律求解电阻的阻值；
〔5〕通过实验最后得出，当电压一定时，电流和电阻成反比。
