1.知道磁场对通电导体的作用。2.知道通电导体在磁场中的受力方向与电流方向和磁场方向有关。
1.磁场对通电导线的作用：通电导线在磁场中要受到 ___的作用。2.通电导线在磁场中受力方向：跟_____方向和______方向有关。3.通电线圈在磁场中受力转动：是___能转化为____能。
通电导线是不是也会受到磁场的作用力呢？
通电直导体周围存在什么？
磁体间通过磁场相互作用

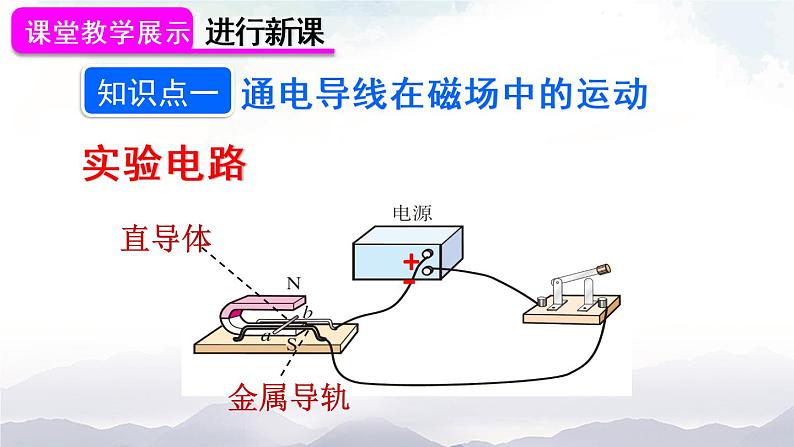

通电导线在磁场中的运动
1. 闭合开关，观察直导体的运动； 2. 只改变磁场的方向，观察直导体的运动； 3. 只改变电流的方向，观察直导体的运动； 4. 同时改变磁场和电流的方向，观察直导体的运动。
磁场方向不变，改变电流方向，导体运动方向也发生了改变。
闭合开关，原来静止在磁场中的导体发生运动。
电流方向不变，改变磁场方向，导体运动方向发生了改变。
同时改变磁场和电流方向，导体运动方向不发生改变。
　　1．通电导线在磁场中要受到力的作用。
　　2．通电导线在磁场中受到力的方向与电流的方向、磁场的方向有关。
　　3．当电流的方向或者磁场的方向变得相反时，通电导线受力的方向也变得相反。
通电线圈在磁场中的运动
　　上面的实验中，直导体运动一段距离就会离开磁场，很难持续地运动。如图，如果把一个通电线圈放在磁场中，它又会怎样运动呢？线圈可以持续地转动吗？
　　通电线圈可以在磁场里转动一定角度，但不能持续转动。
如图，把一段粗漆包线绕成约3cm×2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm。 然后，用小刀刮两端引线的漆皮，左端全部刮掉，右端只刮上半周或下半周。
用硬金属丝做两个支架，固定在硬纸板上。两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块强磁铁。
给线圈通电并用手轻推一下，线圈就会不停地转下去。这就是一台小小电动机！
借助如图所示的实验装置，小明探究“磁场对通电直导线的作用”。闭合开关S0，原本静止的轻质硬直导线AB水平向右运动，要使AB水平向左运动，下列措施中可行的是（ ） A.将A、B两端对调 B.将滑动变阻器的滑片P向右移动 C.换用磁性更强的蹄形磁体 D.将蹄形磁体的N、S极对调
磁场对通电导线的作用？
　　1．通电导线在磁场中要受到力的作用。 2．通电导线在磁场中受到力的方向与电流的方向、磁场的方向有关。 3．当电流的方向或者磁场的方向变得相反时，通电导线受力的方向也变得相反。
如图是实验室电流表内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。线圈中的电流越大，指针偏转角度越大，关于该现象，下列说法中正确的是（ ）
A.该装置没有利用安培定则原理 B.线圈中有电流通过时，把电能全部转化为内能 C.改变线圈中的电流方向，其转动方向不会改变 D.线圈中的电流越大，其所受磁场力越大
1.从课后习题中选取；2.完成练习册本课时的习题。
