2021学年第十一章 电路及其应用综合与测试课堂检测

2021-2022学年度高二物理第十一章电路及其应用单元过关检测（一）必修第三册（人教版2019）

未命名

一、单选题

1．某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是（　　）

A．加5V电压时，导体的电阻约是5Ω

B．加11V电压时，导体的电阻约是1.4Ω

C．由图可知，随着电压的增大，导体的电阻不断减小

D．此导体为线性元件

2．电子式互感器是数字变电站的关键装备之一．如图所示，某电子式电压互感器探头的原理为电阻分压，ac间的电阻是cd间电阻的（n-1）倍，某次测量中输出端数字电压表的示数为U，则输入端的电压为

A． B． C． D．

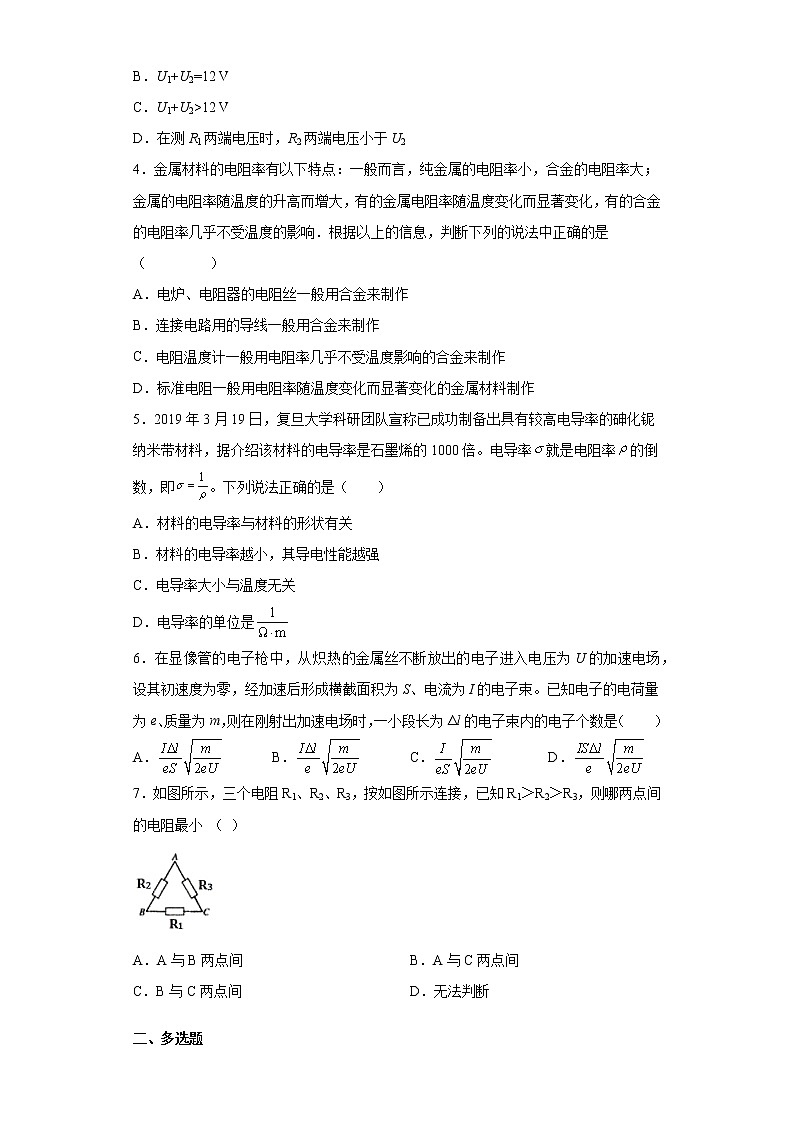

3．两个阻值较大的定值电阻R1、R2串联后接在电压稳定的12 V直流电源上，用电压表测R1两端电压时，电压表的示数为U1，测R2两端电压时，电压表的示数为U2，若电压表内阻不能忽略。则有（　　）

A．U1+U2<12 V

B．U1+U2=12 V

C．U1+U2>12 V

D．在测R1两端电压时，R2两端电压小于U2

4．金属材料的电阻率有以下特点：一般而言，纯金属的电阻率小，合金的电阻率大；金属的电阻率随温度的升高而增大，有的金属电阻率随温度变化而显著变化，有的合金的电阻率几乎不受温度的影响．根据以上的信息，判断下列的说法中正确的是（         ）

A．电炉、电阻器的电阻丝一般用合金来制作

B．连接电路用的导线一般用合金来制作

C．电阻温度计一般用电阻率几乎不受温度影响的合金来制作

D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作

5．2019年3月19日，复旦大学科研团队宣称已成功制备出具有较高电导率的砷化铌纳米带材料，据介绍该材料的电导率是石墨烯的1000倍。电导率就是电阻率的倒数，即。下列说法正确的是（　　）

A．材料的电导率与材料的形状有关

B．材料的电导率越小，其导电性能越强

C．电导率大小与温度无关

D．电导率的单位是

6．在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为U的加速电场，设其初速度为零，经加速后形成横截面积为S、电流为I的电子束。已知电子的电荷量为e、质量为m，则在刚射出加速电场时，一小段长为Δl的电子束内的电子个数是（　　）

A． B． C． D．

7．如图所示，三个电阻R1、R2、R3，按如图所示连接，已知R1＞R2＞R3，则哪两点间的电阻最小 （ ）

A．A与B两点间 B．A与C两点间

C．B与C两点间 D．无法判断

二、多选题

8．两电阻R1和R2的伏安特性曲线如图所示．从图线可判断(　　)

A．两电阻阻值的关系是R1＞R2

B．电阻一定时，电流随着电压的增大而减小

C．电压相同时，通过R1的电流较大

D．两电阻串联接入电路时，R1消耗的功率小

9．图甲为、B两电学元件的伏安特性曲线，若把两元件串联并在两端加上电压，如图乙，则有（　　）

A．电路中电流

B．电路中电流

C．元件B分得电压

D．元件B分得电压

10．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A，的阻值等于电流表内阻的；的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（　　）

A．将接线柱1.2接入电路时，每一小格表示0.04A

B．将接线柱1.2接入电路时，每一小格表示0.06A

C．将接线柱1.3接入电路时，每一小格表示0.06A

D．将接线柱1.3接入电路时，每一小格表示0.01A

三、实验题

11．表格中所列数据是测量小灯泡、关系的实验数据：

(1)分析表内实验数据，判断应选用哪个实验电路________？

(2)请在图丙所示的方格纸内画出小灯泡的U-I图线________并判断小灯泡的电阻随的变化而变化的特点________。

12．图a为某同学组装完成的简易多用电表的电路图。图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100 Ω挡。

(1)图a中的A端与______（填“红”或“黑”）色表笔相连接。

(2)关于R6的使用，下列说法正确的是_______（填正确答案标号）。

A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置

B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置

C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置

(3)根据题给条件可得R1＋R2=_______Ω，R4=________Ω。

(4)某次测量时该多用电表指针位置如图b所示。若此时B端是与“1”相连的，则多用电表读数为_______；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为___________。（结果均保留3位有效数字）

四、解答题

13．一根做电学实验用的铜导线，长度是，横截面积是，它的电阻是多少？一根输电用的铝导线，长度是，横截面积是，它的电阻是多少？为什么做电学实验时可以不考虑导线的电阻，而输电线路导线的电阻则必须要考虑？

14．一个T形电路如图所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为100 V，内阻忽略不计

（1）当cd端短路时，ab之间的等效电阻是多少？

（2）当ab两端接通测试电源时，cd两端的电压为多少V？

15．某同学按图所示的电路图进行实验。连接电路元件后，闭合开关，发现两个灯都不亮。该同学用多用电表的直流电压挡来检测电路哪个位置发生了故障。他在闭合开关的情况下把多用电表的一个表笔始终接在电路的点上，用另一个表笔依次接触电路中的、、、、等点，很快就找到了故障所在位置。

（1）应该用红表笔还是黑表笔始终接触点？

（2）请说明：怎样根据多用电表的读数检查出故障所在的位置？

16．电压表是测量电压的器材。已知某电路两端的电压为15V，为了保证电表的安全，现用量程为15V、内阻为的电压表与一阻值为的定值电阻串联在一起测量该电路两端的电压，此时电压表的读数为12V。

（1）则应为多少？

（2）如果将量程为15V、内阻为的电压表改装成量程为60V的电压表，则应串联阻值为多大的定值电阻？

参考答案

1．A

【详解】

A．对某些导电器材，其伏安特性曲线不是直线，但曲线上某一点的值仍表示该点所对应的电阻值，当导体加5V电压时，电阻

R1==5Ω

故A正确；

B．当导体加11V电压时，由题图知电流约为1.4A，电阻R2大于1.4Ω，故B错误；

CD．由图可知，随电压的增大，图象的斜率减小，则可知导体的电阻越来越大，则导体为非线性元件，故CD错误。

故选A。

2．A

【详解】

试题分析：和串联，电流，对输出端电压，即输入电压为，对照选项A对．

考点：串并联电路

3．A

【详解】

ABC．将电压表与电阻R1并联时，电压表的读数为U1，则不接电压表时电阻R1两端的电压U1′大于U1；将电压表与电阻R2并联时，电压表的读数为U2，则不接电压表时电阻R2两端的电压U2′大于U2；因U1′+U2′=12V，则U1+U2<12 V，选项A正确，BC错误；

D．若将电压表与电阻R1并联，则其并联的总电阻小于R1，根据串联电阻的电压分配可知，电压表的读数U1将小于U1′，则R2两端电压大于U2′，也大于U2，选项D错误；

故选A。

4．A

【详解】

A．合金的电阻率大，故电炉、电阻器的电阻丝一般用合金来制作，故A正确；

B．纯金属的电阻率小，故连接电路用的导线一般用纯金属来制作，故B错误；

C．有的金属电阻率随温度变化而显著变化，故电阻温度计一般用电阻率随温度变化而显著变化的金属材料来制作，故C错误；

D．有的合金的电阻率几乎不受温度的影响，故标准电阻一般用合金材料制作，故D错误；

5．D

【详解】

A．材料的电导率与材料的形状无关，A错误；

B．材料的电导率越小，电阻率越大，则其导电性能越弱，B错误；

C．导体的电阻率与温度有关，则电导率大小与温度有关，C错误；

D．根据

则

则电导率的单位是

D正确。

故选D。

6．B

【详解】

在加速电场中有

得

在刚射出加速电场时，一小段长为Δl的电子束内电荷量为

则电子个数

ACD错误，B正确。

故选B。

7．B

【详解】

A、B间的电阻：①，A、C间的电阻：②，B、C间的电阻：③据R1>R2>R3，三个表达式中分子R3(R1+R2)最小，则A、C间的电阻最小，故B正确．

8．CD

【详解】

A． I-U图像的斜率的倒数等于电阻，由图可知，1的斜率大于2的斜率，故可知R1<R2；故A错误；

B．电阻一定时，电流与电压成正比，故电流随电压的增大而增大；故B错误；

C．因R1<R2，故电压相同时，通过R1的电流强度较大；故C正确；

D．两电阻串联，则电流相等，由P=I2R可知，R1消耗的功率小；故D正确．

9．BD

【详解】

AB．由图甲可知，电流在之间时，相同的电流，B的电阻更小，由公式可知，电路中的电流应大于，故A错误，B正确；

CD．由图甲可知，电流在之间时，相同的电流，B分得的电压更小，故元件B分得的电压应小于，故C错误，D正确。

故选BD。

10．BC

【详解】

AB．当接线柱1、2接入电路时，电流表A与R1并联，由串并联电路规律可知，R1分流为1.2A，因此电流表量程为1.2A+0.6A=1.8A，则每小格表示0.06A，A错误，B正确；

CD．当接线柱1、3接入电路时，电流表A与R1并联后与R2串联，电流表量程仍为1.8A，因此每小格表示0.06A，C正确，D错误。

故选BC。

11．甲        小灯泡的电阻随I的增大而增大

【详解】

(1)[1]由表中数据可知，小灯泡的电压、电流都从零开始变化，因此滑动变阻器采用的是分压式接法，故应选用甲电路。

(2)[2]小灯泡的U-I图线如图所示。

[3]由图线可知，随着I增大，图像上的点与原点连线的斜率逐渐增大，说明小灯泡的电阻随I的增大而增大。

12．黑    B    160    880    1.47 mA    1.10×103 Ω    2.95 V

【详解】

(1)[1]与欧姆表内电源正极相连的是黑表笔。

(2)[2]R6是可变电阻，它的作用就是欧姆表调零，也就是使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置。

(3)[3]换挡开关接2时，是量程较小的电流表，所以

[4]换挡开关接4时，是量程较小的电压表，这时表头与R1、R2并联组成新表头，新表头的内阻

新表头的量程是1 mA，所以

(4)[5]某次测量时该多用电表指针位置如图（b）所示。若此时B端与“1”相连，则多用电表是量程为2.5 mA的电流表，则读数为1.47 mA；

[6]若此时B端与“3”相连接，多用电表是欧姆×100 Ω挡，则读数为11.0×100 Ω，即1.10×103 Ω；

[7]若此时B端与“5”相连接，多用电表是量程为5 V电压表，则读数为2.95 V。

13．，，原因见解析

【详解】

铜的电阻率为，铝的电阻率为，根据电阻定律得

铜导线的电阻为

铝导线的电阻为

实验室用的铜导线比较短，电阻率较小，导线电阻很小，相对于用电器的电阻可以忽略不计，所以不用考虑导线电阻。而远距离输电距离长，输电线上的电阻就比较大，所造成的损耗就不能忽略了。

14．（1）40Ω（2）80V

【详解】

（1）当cd端短路时，ab间电路的结构是：电阻R2、R3并联后与R1串联，等效电阻为：

（2）当ab两端接通测试电源时，cd两端的电压等于电阻R3两端的电压

15．(1)应该用红表笔始终接触A点；(2)见解析。

【详解】

(1)应该用红表笔始终接触A点。

(2)用黑表笔接触电路中的B点，如果电压接近1.5V，则电池是好的，再用黑表笔接触电路中的C点，如果电压接近1.5V，则AFEDC间断路，然后再用黑表笔接电路中的D点，如果电压接近1.5V，则AFE问断路，然后雨用黑表笔接熊电路中的E点，如果电压接近1.5V，则AFE间断路，然后再用黑表笔接触电路中的F点，如果电压接近1.5V，则S断路。

16．（1）；（2）

【详解】

（1）当电压表串联一个阻值为的定值电阻测量该电路两端的电压时，电压表的读数为，由串联电路的特点可知，定值电阻分得的电压为

电压表与定值电阻串联，通过它们的电流相等

整理得

代入数据得

（2）如果将满偏电压为的电压表改装成量程为60V的电压表，则串联的电阻分得的电压为，由串联电路的特点得

整理得串联的电阻的阻值为

代入数据得
