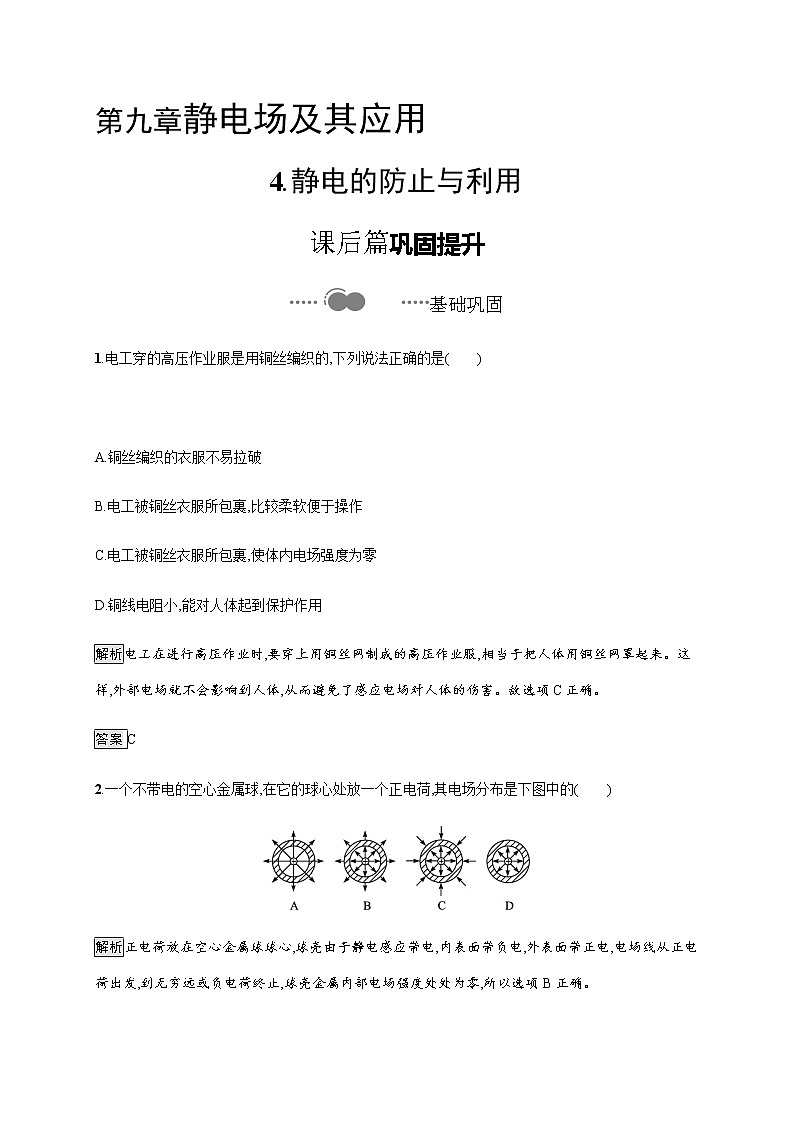

第九章静电场及其应用

4.静电的防止与利用

课后篇巩固提升

基础巩固

1.电工穿的高压作业服是用铜丝编织的,下列说法正确的是(　　)

A.铜丝编织的衣服不易拉破

B.电工被铜丝衣服所包裹,比较柔软便于操作

C.电工被铜丝衣服所包裹,使体内电场强度为零

D.铜线电阻小,能对人体起到保护作用

解析电工在进行高压作业时,要穿上用铜丝网制成的高压作业服,相当于把人体用铜丝网罩起来。这样,外部电场就不会影响到人体,从而避免了感应电场对人体的伤害。故选项C正确。

答案C

2.一个不带电的空心金属球,在它的球心处放一个正电荷,其电场分布是下图中的(　　)

解析正电荷放在空心金属球球心,球壳由于静电感应带电,内表面带负电,外表面带正电,电场线从正电荷出发,到无穷远或负电荷终止,球壳金属内部电场强度处处为零,所以选项B正确。

答案B

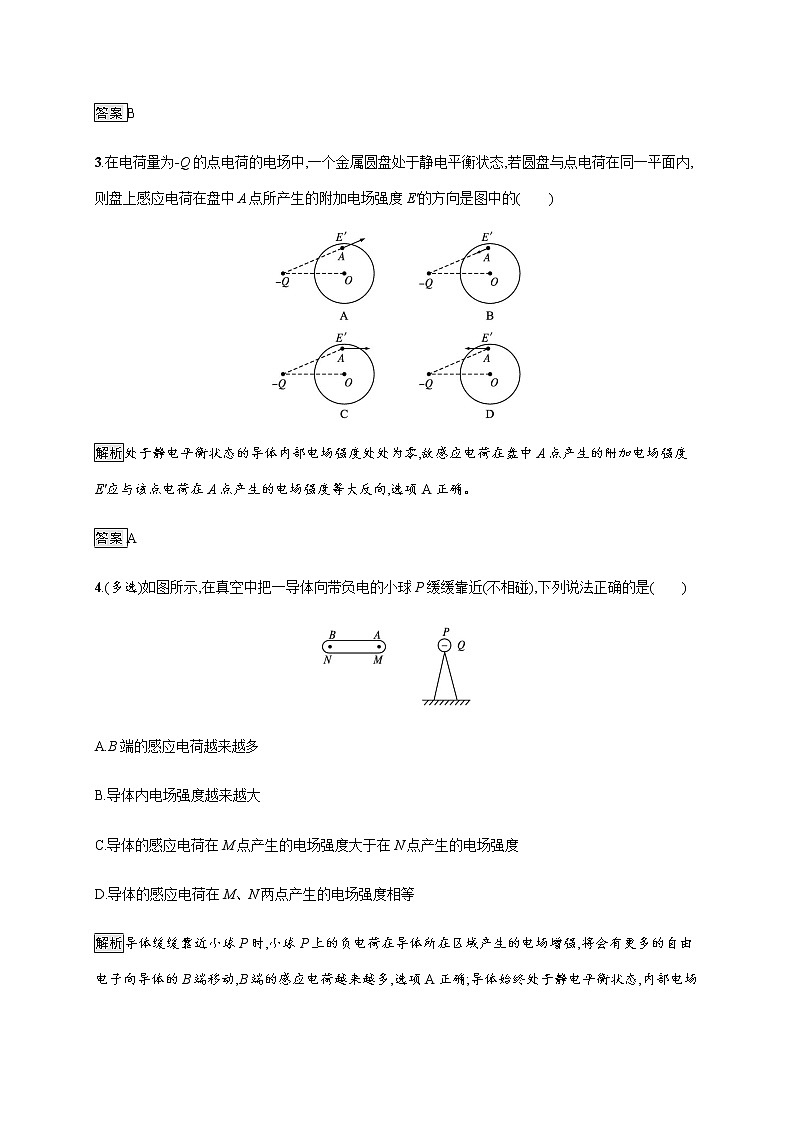

3.在电荷量为-Q的点电荷的电场中,一个金属圆盘处于静电平衡状态,若圆盘与点电荷在同一平面内,则盘上感应电荷在盘中A点所产生的附加电场强度E'的方向是图中的(　　)

解析处于静电平衡状态的导体内部电场强度处处为零,故感应电荷在盘中A点产生的附加电场强度E'应与该点电荷在A点产生的电场强度等大反向,选项A正确。

答案A

4.(多选)如图所示,在真空中把一导体向带负电的小球P缓缓靠近(不相碰),下列说法正确的是(　　)

A.B端的感应电荷越来越多

B.导体内电场强度越来越大

C.导体的感应电荷在M点产生的电场强度大于在N点产生的电场强度

D.导体的感应电荷在M、N两点产生的电场强度相等

解析导体缓缓靠近小球P时,小球P上的负电荷在导体所在区域产生的电场增强,将会有更多的自由电子向导体的B端移动,B端的感应电荷越来越多,选项A正确;导体始终处于静电平衡状态,内部电场强度始终为零,选项B错误;导体上感应电荷在导体上某点产生的电场的电场强度大小等于小球P上的负电荷在该点产生的电场的电场强度,故选项C正确,D错误。

答案AC

5.(多选)如图所示,接地的金属板右侧有固定的点电荷+Q,a、b点是金属板右侧表面的两点,其中a到+Q的距离较小。下列说法正确的是(　　)

A.由于静电感应,金属板右侧表面带负电,左侧表面带正电

B.由于静电感应,金属板右侧表面带负电,左侧表面不带电

C.a、b两点的电场强度等于零

D.a点的电场强度比b点的电场强度要大一些

解析金属板若不接地,右侧表面将有感应的负电荷,左侧表面将有感应的等量正电荷,现金属板接地,静电平衡时左侧表面不带电,所以选项A错误,选项B正确。金属板接地时,右侧表面上仍有感应负电荷,而且a点附近的电荷面密度(单位面积上的电荷量)比b点附近的电荷面密度要大些,电场线也密一些,电场强度要大些,D正确。处于静电平衡状态的导体内部电场强度为零,外表面电场强度不为零,C错误。

答案BD

能力提升

1.某小塑料加工厂的高频热合机(焊缝用)产生的电磁波频率和电视信号频率接近,工厂旁边的电视信号常常受到干扰,使电视荧屏上出现网状条纹,影响正常收看。为了使电视机不受干扰,可采取的办法是(　　)

A.将电视机用一金属笼子罩起来

B.将电视机用一金属笼子罩起来,并将金属笼接地

C.将高频热合机用一金属笼子罩起来

D.将高频热合机用一金属笼子罩起来,并将金属笼接地

解析为了使电视机能接收电磁波信号,但又不受高频热合机产生的电磁波影响,应将高频热合机产生的电磁波信号屏蔽,而将金属笼子接地具有屏蔽金属笼内电场的作用,故选项D正确。

答案D

2.导体球壳B带有正电荷Q,其中心处放有导体球A,用细金属丝通过B上的小孔与地相连(细金属丝不与球壳B相碰),如图所示。则导体球A(　　)

A.不带电

B.带正电

C.带负电

D.可能带正电,也可能带负电

解析球壳B带正电荷,附近的大地因静电感应将带负电荷,由于导体球A与大地相连,相当于近端,因此,A上也会感应出一定量的负电荷。

答案C

3.如图所示,把原来不带电的金属壳B的外表面接地,将一带正电的小球A从小孔中放入金属壳内,但不与B接触,达到静电平衡状态后(　　)

A.B的空腔内电场强度为零

B.B不带电

C.B的外表面带正电

D.B的内表面带负电

解析因为金属壳的外表面接地,所以外表面无感应电荷,只有内表面有感应电荷,且由于A带正电,故B的内表面带负电,D正确,B、C错误;B的空腔内有带正电的小球A产生的电场和金属壳内表面感应电荷产生的电场,由电场叠加知,电场线的方向由A指向B,所以空腔内电场强度不为零,A错误。

答案D
