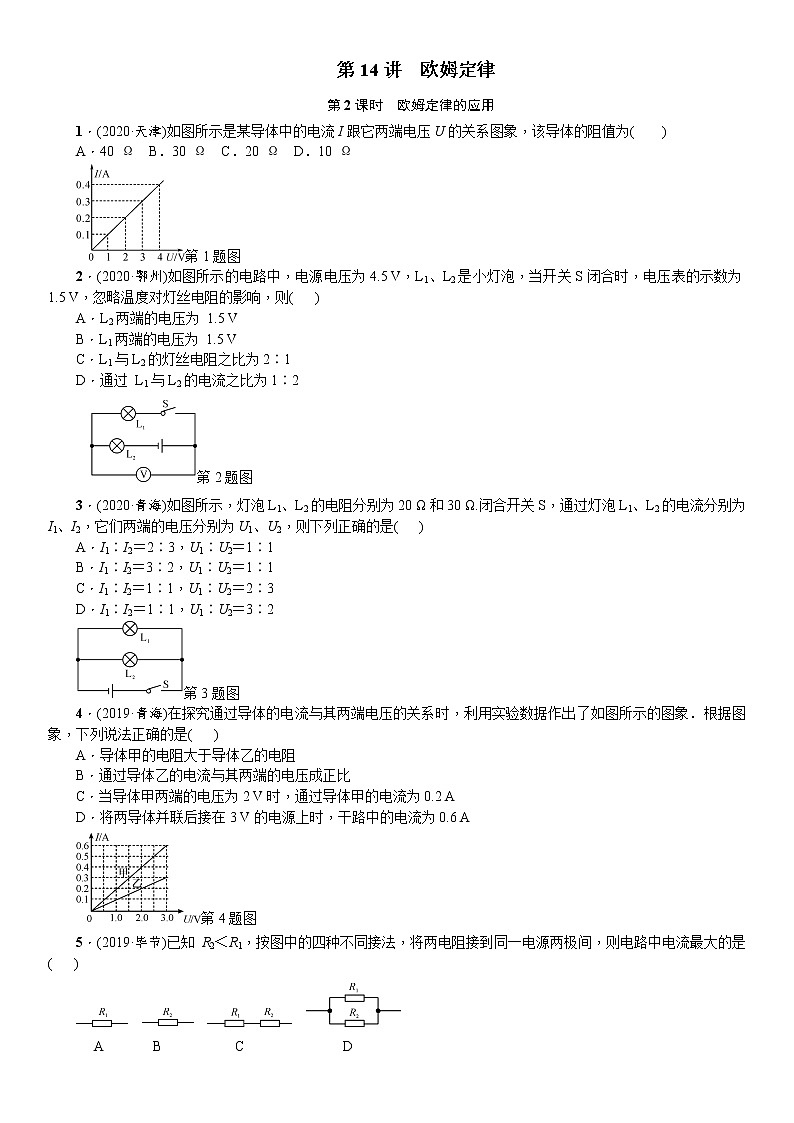

1．(2020·天津)如图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为( )
A．40 Ω B．30 Ω C．20 Ω D．10 Ω
第1题图
2．(2020·鄂州)如图所示的电路中，电源电压为4.5 V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5 V，忽略温度对灯丝电阻的影响，则( )
A．L2两端的电压为 1.5 V
B．L1两端的电压为 1.5 V
C．L1与L2的灯丝电阻之比为2∶1
D．通过 L1与L2的电流之比为1∶2
第2题图
3．(2020·青海)如图所示，灯泡L1、L2的电阻分别为20 Ω和30 Ω.闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是( )
A．I1∶I2＝2∶3，U1∶U2＝1∶1
B．I1∶I2＝3∶2，U1∶U2＝1∶1
C．I1∶I2＝1∶1，U1∶U2＝2∶3
D．I1∶I2＝1∶1，U1∶U2＝3∶2
第3题图
4．(2019·青海)在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是( )
A．导体甲的电阻大于导体乙的电阻
B．通过导体乙的电流与其两端的电压成正比
C．当导体甲两端的电压为2 V时，通过导体甲的电流为0.2 A
D．将两导体并联后接在3 V的电源上时，干路中的电流为0.6 A
第4题图
5．(2019·毕节)已知 R2＜R1，按图中的四种不同接法，将两电阻接到同一电源两极间，则电路中电流最大的是( )

A B C D
6．(2020·武汉)如图所示，电源电压15 V保持不变，滑动变阻器的滑片P在最右端．闭合开关S1，断开开关S2.滑片P移至中点附近时，电流表示数是0.5 A；保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2 A，则电阻R3的阻值是( )
A．20 Ω B．30 Ω C．45 Ω D．50 Ω
7．(2019·赤峰)某段金属丝两端电压为6 V时，通过它的电流为0.3 A；当该金属丝两端电压降为4 V时，通过它的电流为____A；当该金属丝两端电压降为0 V时，它的电阻为____Ω.
8．(2019·泰州)如图甲，定值电阻R2的阻值为40 Ω.闭合开关，电流表A1、A2的指针偏转均如图乙所示，则电流表A1的读数为____A，电流表A2的读数为__ __A，电源电压为__ __V，R1的阻值为____Ω.
9．(2020·沈阳)在探究“电流与电阻的关系”实验中，电路如图甲所示，多次改变电阻R的阻值，并记录对应的电流表示数，得到如图乙所示的电流随电阻R变化的图象．由图象可以得到电压表示数始终保持__ __V不变；若将图象中A、B两点所对应的电阻RA、RB串联使用，则通过它们的电流之比IA∶IB＝__ __．
10．(2020·黔东南州)如图所示，电源电压保持不变，R1＝R2＝R3＝20 Ω，当S1、S2都断开时，电流表示数是0.3 A，求：
(1)电源电压．
(2)S1、S2都闭合时，电流表示数是多少？
解：
11．(2019·衡阳)如图所示，电源电压U＝2 V不变，R＝4 Ω，虚线框内所有电阻均未知．闭合开关，电流表示数为1 A．如果用一个2 Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为( )
A．2 A B．1.5 A C．1.2 A D．0.5 A
第11题图
12．(2019·福建)如图电路，电源电压恒定，R1＝12 Ω，R2＝6 Ω，R3是定值电阻．闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为( )
A．0.3 A B．0.6 A C．0.9 A D．1.2 A
第12题图
13．(2019·襄阳)如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10 Ω，若只使R2、R3并联接入电路，则应闭合开关__ ___，此时电流表的示数为I1；要使R1、R2串联，应断开开关S1、S2，此时电流表的示数为I2，则I1∶I2＝__ __．
14．(2020·福建)如图所示电路，电源电压为3 V，R1、R2、R3阻值均为10 Ω，闭合开关S，电压表示数为____V，电流表示数为_ __A.
第14题图
15．(2019·衡阳)如图所示，R为定值电阻，R′为滑动变阻器，闭合开关S，将滑动变阻器的滑片从a端逐渐滑动到b端，发现电压表V1示数从2 V变化到6 V，而电压表V2示数从4 V变化到0，则电流表示数从0.2 A变化到__ __A，R＝__ __Ω.
第15题图
16．(2020·呼和浩特)如图所示是一个灯泡和一个定值电阻的I­U图象，根据图象所给信息计算：
(1)如果将灯泡和定值电阻并联，接在恒定电压为6 V的电源两端，求此时灯泡的电阻和定值电阻的阻值．
(2)如果将灯泡和定值电阻串联，接在恒定电压为6 V的电源两端，求此时灯泡两端电压以及此时灯泡的电阻．
解：
参考答案
1．D 2．B 3．B 4．B 5．D 6．C
7．0.2 20.
8．1.5 0.3 48 160_
2.5 1∶1
10．
解：(1)当S1、S2都断开时，R1、R2串联，由I＝eq \f(U,R)可得电源电压：
U＝IR＝I·(R1＋R2)＝0.3 A×(20 Ω＋20 Ω)＝12 V
(2)S1、S2都闭合时，R2被短路，R1、R3并联，电流表测干路电流
此时通过R1的电流：I1＝eq \f(U,R1)＝eq \f(12 V,20 Ω)＝0.6 A
通过R3的电流：I3＝eq \f(U,R3)＝eq \f(12 V,20 Ω)＝0.6 A
干路电流：I＝I1＋I3＝0.6 A＋0.6 A＝1.2 A
11．B
12．C
13．_S1、S2_ 4∶1_
14．3 _0.6_
15．0.6 10
16．
解：(1)灯泡和定值电阻并联在6 V的电源两端，由图象可知，当小灯泡两端电压UR＝6 V时通过小灯泡的电流为IL＝0.5 A，由I＝eq \f(U,R)可得，小灯泡的阻值：RL＝eq \f(UL,IL)＝eq \f(6 V,0.5 A)＝12 Ω
由图象可知，当定值电阻两端电压UR＝6 V时通过的电流：IR＝0.25 A，由I＝eq \f(U,R)可得，
定值电阻的阻值：R＝eq \f(UR,IR)＝eq \f(6 V,0.25 A)＝24 Ω
(2)如果将灯泡和定值电阻串联，接在恒定电压为6 V的电源两端，由图可知电流为0.2 A，即
U′L＋U′R＝1.2 V＋4.8 V＝6 V
则灯泡两端电压U′L＝1.2 V
此时灯泡的电阻为：RL′＝eq \f(UL′,I′)＝eq \f(1.2 V,0.2 A)＝6 Ω
