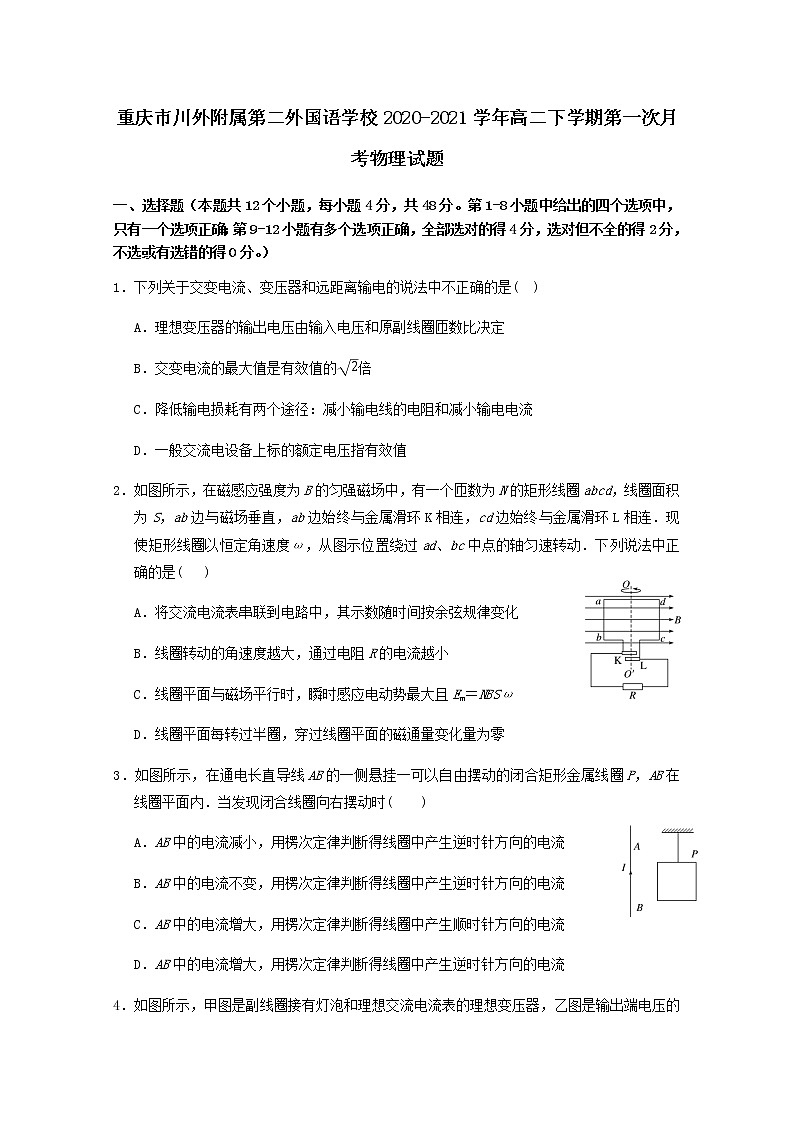

重庆市川外附属第二外国语学校2020-2021学年高二下学期第一次月考物理试题

一、选择题（本题共12个小题，每小题4分，共48分。第1-8小题中给出的四个选项中，只有一个选项正确；第9-12小题有多个选项正确，全部选对的得4分，选对但不全的得2分，不选或有选错的得0分。）

1．下列关于交变电流、变压器和远距离输电的说法中不正确的是(　)

A．理想变压器的输出电压由输入电压和原副线圈匝数比决定

B．交变电流的最大值是有效值的倍

C．降低输电损耗有两个途径：减小输电线的电阻和减小输电电流

D．一般交流电设备上标的额定电压指有效值

2．如图所示，在磁感应强度为B的匀强磁场中，有一个匝数为N的矩形线圈abcd，线圈面积为S，ab边与磁场垂直，ab边始终与金属滑环K相连，cd边始终与金属滑环L相连．现使矩形线圈以恒定角速度ω，从图示位置绕过ad、bc中点的轴匀速转动．下列说法中正确的是(　 )

A．将交流电流表串联到电路中，其示数随时间按余弦规律变化

B．线圈转动的角速度越大，通过电阻R的电流越小

C．线圈平面与磁场平行时，瞬时感应电动势最大且Em＝NBSω

D．线圈平面每转过半圈，穿过线圈平面的磁通量变化量为零

3．如图所示，在通电长直导线AB的一侧悬挂一可以自由摆动的闭合矩形金属线圈P，AB在线圈平面内．当发现闭合线圈向右摆动时(　　)

A．AB中的电流减小，用楞次定律判断得线圈中产生逆时针方向的电流

B．AB中的电流不变，用楞次定律判断得线圈中产生逆时针方向的电流

C．AB中的电流增大，用楞次定律判断得线圈中产生顺时针方向的电流

D．AB中的电流增大，用楞次定律判断得线圈中产生逆时针方向的电流

4．如图所示，甲图是副线圈接有灯泡和理想交流电流表的理想变压器，乙图是输出端电压的U2－t图象，已知变压器原、副线圈的匝数比为10∶1，电流表的示数为1 A。则( )

A．电压表V1的示数为220 V

B．电压表V2的示数为28.2 V

C．变压器原线圈电流的最大值为10 A

D．灯泡实际消耗的功率为20W

5．如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直．金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是（   ）

A．PQRS中沿逆时针方向，T中沿顺时针方向

B．PQRS中沿顺时针方向，T中沿顺时针方向

C．PQRS中沿逆时针方向，T中沿逆时针方向

D．PQRS中沿顺时针方向，T中沿逆时针方向

6.如图所示，两个相同导线制成的开口圆环，大环半径为小环半径的2倍，现用电阻不计的导线将两环连接在一起，若将大环放入一均匀变化的磁场中，小环处在磁场外，a、b两点间电压为U1，若将小环放入这个磁场中，大环在磁场外，a、b两点间电压为U2，则(   　)

A．＝1    B．＝2     C．＝4          D．＝

7．一长直铁芯上绕有线圈P，将一单匝线圈Q用一轻质绝缘丝线悬挂在P的左端，线圈P的中轴线通过线圈Q的中心，且与线圈Q所在的平面垂直．将线圈P连接在如图所示的电路中，其中R为滑动变阻器，E为直流电源，S为开关．下列情况中，可观测到Q向左摆动的是(   )

A．S闭合的瞬间

B．S断开的瞬间

C．在S闭合的情况下，将R的滑片向a端移动时

D．在S闭合的情况下，保持电阻R的阻值不变

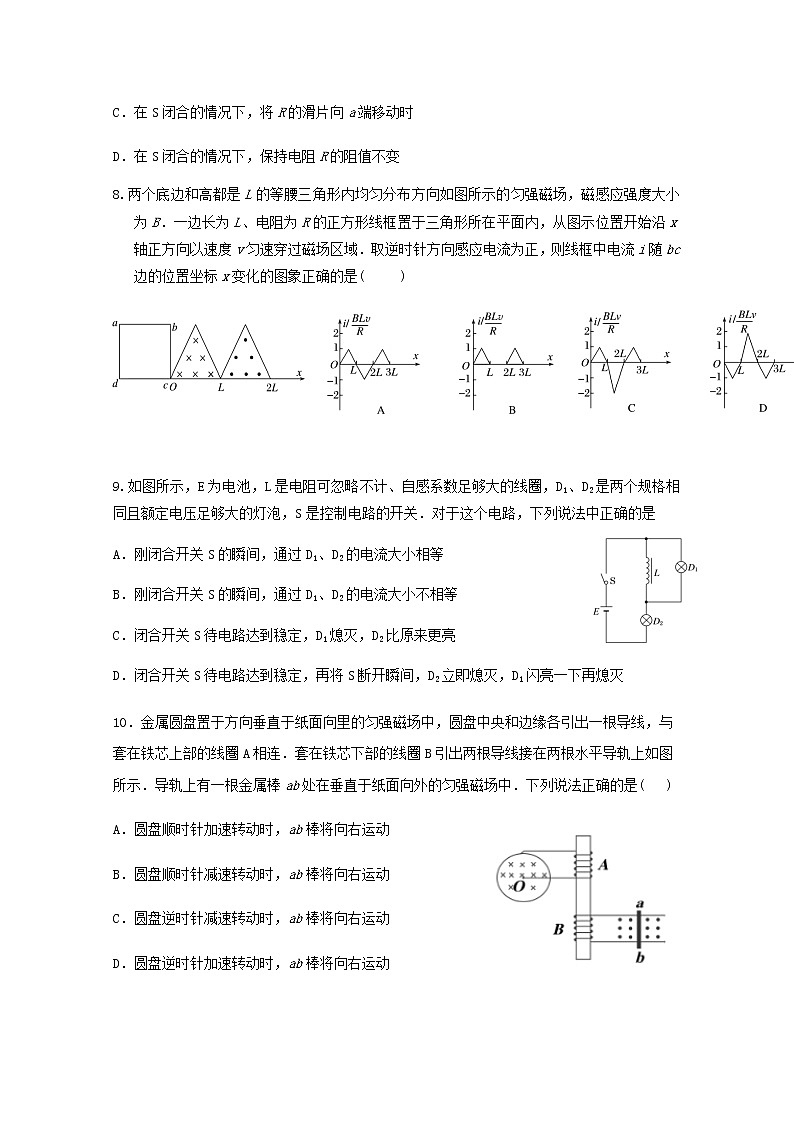

8.两个底边和高都是L的等腰三角形内均匀分布方向如图所示的匀强磁场，磁感应强度大小为B．一边长为L、电阻为R的正方形线框置于三角形所在平面内，从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域．取逆时针方向感应电流为正，则线框中电流i随bc边的位置坐标x变化的图象正确的是(   　)

9.如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同且额定电压足够大的灯泡，S是控制电路的开关．对于这个电路，下列说法中正确的是

A．刚闭合开关S的瞬间，通过D1、D2的电流大小相等

B．刚闭合开关S的瞬间，通过D1、D2的电流大小不相等

C．闭合开关S待电路达到稳定，D1熄灭，D2比原来更亮

D．闭合开关S待电路达到稳定，再将S断开瞬间，D2立即熄灭，D1闪亮一下再熄灭

10．金属圆盘置于方向垂直于纸面向里的匀强磁场中，圆盘中央和边缘各引出一根导线，与套在铁芯上部的线圏A相连．套在铁芯下部的线圈B引出两根导线接在两根水平导轨上如图所示．导轨上有一根金属棒ab处在垂直于纸面向外的匀强磁场中．下列说法正确的是(   )

A．圆盘顺时针加速转动时，ab棒将向右运动

B．圆盘顺时针减速转动时，ab棒将向右运动

C．圆盘逆时针减速转动时，ab棒将向右运动

D．圆盘逆时针加速转动时，ab棒将向右运动

11．如图，M为半圆形导线框，圆心为OM；N是圆心角为直角的扇形导线框，圆心为ON；两导线框在同一竖直面(纸面)内；两圆弧半径相等；过直线OMON的水平面上方有一匀强磁场，磁场方向垂直于纸面．现使线框M、N在t＝0时从图示位置开始，分别绕垂直于纸面且过OM和ON的轴，以相同的周期T逆时针匀速转动，则(　 　)

A．两导线框中均会产生正弦交流电

B．两导线框中感应电流的周期都等于T

C．在t＝时，两导线框中产生的感应电动势相等

D．两导线框的电阻相等时，两导线框中感应电流的有效值也相等

12．有4个完全相同的灯泡连接在理想变压器的原、副线圈中，电源输出电压U恒定不变，如图所示。若将该线路与交流电源接通，且开关S接在位置1时，4个灯泡发光亮度相同；若将开关S接在位置2时，灯泡均未烧坏。则下列可能的是(　)

A．该变压器是降压变压器，原、副线圈匝数比为4∶1

B．该变压器是降压变压器，原、副线圈匝数比为3∶1

C．当接位置2时副线圈中的灯泡仍能发光，只是亮度变亮

D．当接位置2时副线圈中的灯泡仍能发光，只是亮度变暗

二、实验题（本题共12分，每空4分）

13．如图甲是某金属材料制成的电阻R随摄氏温度t变化的图象，图中R0表示该电阻在0℃时的电阻值，已知图线的斜率为k 。若用该电阻与电池（电动势为E、内阻为r）、理想电流表A、滑动变阻器R′ 串联起来，连接成如图乙所示的电路。用该电阻做测温探头，把电流表A的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。

（1）根据图甲，温度为t（t>0℃）时电阻R的大小为___________________。

（2）在标识“金属电阻温度计”的温度刻度时，需要弄清所测温度和电流的对应关系。请用E、R0、R′（滑动变阻器接入电路的阻值）、k等物理量表示待测温度t与电流I的关系式t＝____________________________。

（3）如果某次测量时，指针正好指在在温度刻度的10℃到20℃的正中央，则测量值________15℃（填“大于”、“小于”或“等于”）。

三、计算题（本题共3小题，共40分。解答应写出必要的文字说明、方程式和重要演算步骤，只写最后答案的不给分，有数值计算的题，答案中必须明确写出数值和单位。）

14.（12分）如图为小型旋转电枢式交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，转动的角速度ω=10π rad/s，线圈的匝数N=10匝、电阻r=1Ω，线圈所围面积S=0.1m2．线圈的两端经滑环和电刷与阻值R=9Ω的电阻相连，匀强磁场的磁感应强度B=1T．在t=0时刻，线圈平面与磁场方向平行，（取3.14， 取10）则：(1)从图示位置开始计时，写出通过R的电流的瞬时表达式；

(2)若在R两端接一个交流电压表，它的示数为多少？

(3)线圈从图示位置转过 过程中，通过R的电荷量q为多少？

15.（14分）如图所示，以MN为下边界的匀强磁场，磁感应强度大小为B，方向垂直于纸面向外，MN上方有一单匝矩形导线框abcd，其质量为m，电阻为R，ab边长为l1，bc边长为l2，cd边离MN的高度为h．现将线框由静止释放，线框下落过程中ab边始终保持水平，且ab边离开磁场前已做匀速直线运动，求线框从静止释放到完全离开磁场的过程中

（1）ab边离开磁场时的速度v；

（2）通过导线横截面的电荷量q；

（3）导线框中产生的热量Q．

16．（14分）如图所示，光滑的定滑轮上绕有轻质柔软细线，线的一端系一质量为2m的重物，另一端系一质量为m、电阻为R的金属杆。在竖直平面内有间距为L的足够长的平行金属导轨PQ、EF，在QF之间连接有阻值也为R的电阻，其余电阻不计，磁感应强度为B0的匀强磁场与导轨平面垂直，开始时金属杆置于导轨下端QF处，将重物由静止释放，当重物下降h时恰好达到稳定速度而匀速下降。运动过程中金属杆始终与导轨垂直且接触良好，不计一切摩擦和接触电阻，重力加速度为g，求：

(1)重物匀速下降的速度v；

(2)重物从释放到下降h的过程中，电阻R中产生的焦耳热QR；

(3)将重物下降h时的时刻记作t=0，速度记为v0，若从t=0开始磁感应强度逐渐减小，且金属杆中始终不产生感应电流，试写出磁感应强度的大小B随时间t变化的关系。

重庆第二外国语学校高2022级第一次月考

物理试题参考答案

一、1-4 BCDD 5-8 ABAC 9.ACD 10.BD 11.BC 12.BC

13. （1）R=R0+kt  (2)   (3) 小于

14.(1) i=Imcosωt=3.14cos31.4t A

(2)20V    (3)0.1C

15.

16.【解析】(1)重物匀速下降时，设细线对金属棒的拉力为T，金属棒所受安培力为F，对金属棒受力，由平衡条件

由安培力公式得

由闭合电路欧姆定律得

由法拉第电磁感应定律得

对重物，由平衡条件得

由上述式子解得

(2)设电路中产生的总焦耳热为Q，则由系统功能原理得

电阻R中产生的焦耳热为QR，由串联电路特点

所以

(3)金属杆中恰好不产生感应电流，即磁通量不变

所以

式中

由牛顿第二定律得：对系统

则磁感应强度与时间t的关系为
