初中物理粤沪版九年级上册第十三章 探究简单电路综合与测试同步训练题

第十三章达标测试卷

一、填空题(每空2分，每图2分，共20分)

1．【新题】普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰。如图所示的是某种电动车的局部电路图，如果硬币碰到充电插口的两个金属插脚，就会造成蓄电池________路。

 (第1题)　　　　　(第2题)　　　      　　(第4题)

2．如图所示的是一种LED手电筒，它用两节干电池做电源，由6个LED灯并联组成，每个LED灯的额定电流为15 mA，则这种LED手电筒正常工作时的总电流为________A。

3．在整理古籍书本时，所有待修古籍修复前先放到冰箱中冷冻，同时为了防止书页破损，通常还要给古籍充电使书页自动分开，这种方法运用了___________的原理。

4．如图甲所示的电路图，开关闭合后，两个电流表的示数分别如图乙和图丙所示，则通过灯L2的电流为________A。

5．A、B、C三个轻质小球，已知A带负电，B和A互相吸引，C和A互相排斥。则B、C两个轻质小球，一定带电的是________小球。

6．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示。测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法是不正确的，原因是_____。

 (第6题)　　　 (第7题)　　　(第8题)

7．上图展示了电流三大效应之一“电流的化学效应”：把A、B两根碳棒分别与电源两极连接后插入盐水中(A、B在盐水中没有接触，其中B接电源正极)，盐水中的负电荷向B移动，正电荷向A移动，出现了正负电荷“分离”的现象，这种现象可以用_________________________的规律解释。

8．某同学用两节干电池串联做电源连接串联电路，如图所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、c。连接a、b时，两灯不亮，连接b、c时，L1很亮，则故障可能是________。

9.如图电路中，若使L1和L2并联，应闭合开关________。

 (第9题)   　　　　　(第10题)

10．上图是某同学连接的电路：如果合上开关，会造成短路。对于这个电路，只需拆除一根导线，就能成为两灯串联的正确电路，请在要拆除的那根导线上打上“×”号。

二、选择题(每题2分，共14分)

11．下列电路图中，电流表能直接测量灯L1电流的是(　　)

12．甲和乙是两个轻质泡沫小球，丙是用丝绸摩擦过的玻璃棒，甲、乙和丙三者之间相互作用时的场景如图所示，由此判断(　　)

A．小球甲一定带正电  B．小球乙一定带正电

C．小球乙一定不带电  D．小球甲和乙一定带异种电荷

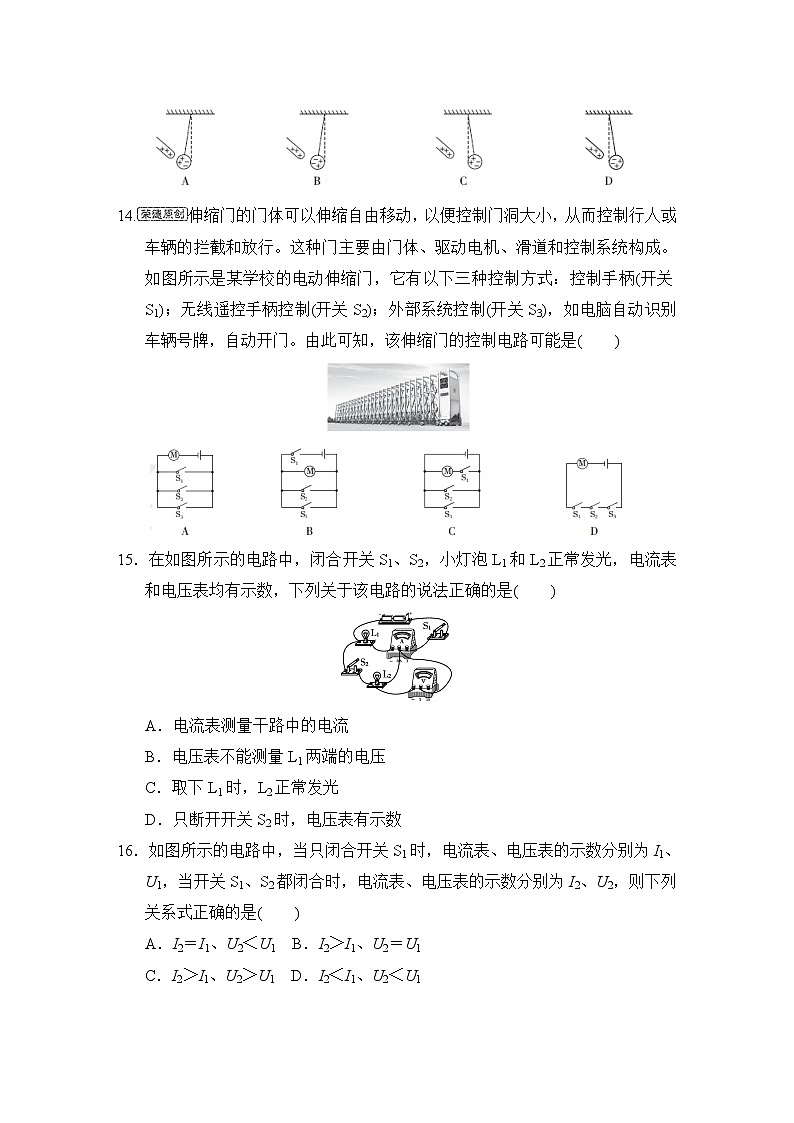

13．【新题】将一根带正电的玻璃棒靠近一个用绝缘线悬挂的不带电金属小球。关于金属小球两侧带电性与达到平衡状态时的位置示意图，图中正确的是(　　)

14.伸缩门的门体可以伸缩自由移动，以便控制门洞大小，从而控制行人或车辆的拦截和放行。这种门主要由门体、驱动电机、滑道和控制系统构成。如图所示是某学校的电动伸缩门，它有以下三种控制方式：控制手柄(开关S1)；无线遥控手柄控制(开关S2)；外部系统控制(开关S3)，如电脑自动识别车辆号牌，自动开门。由此可知，该伸缩门的控制电路可能是(　　)

15．在如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是(　　)

A．电流表测量干路中的电流

B．电压表不能测量L1两端的电压

C．取下L1时，L2正常发光

D．只断开开关S2时，电压表有示数

16．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是(　　)

A．I2＝I1、U2＜U1  B．I2＞I1、U2＝U1

C．I2＞I1、U2＞U1  D．I2＜I1、U2＜U1

 (第16题)  　　     　　 (第17题)

17．在图甲的电路中，当闭合开关S后，电路正常工作，两个电压表指针均为图乙所示，则灯泡L1、L2两端电压分别是(　　)

A．4.8 V　1.2 V  B．6 V　1.2 V

C．1.2 V　6 V   D．1.2 V　4.8 V

三、实验探究题(第18题8分，第19题6分，共14分)

18．在“探究带电物体间的相互作用”活动中：

　　　         　　a　　　　　　　　b　　　　　　　　c

(1)小明发现用干燥丝绸摩擦过的有机玻璃棒和用干燥毛皮摩擦过的橡胶棒都能吸引碎纸屑，这说明它们都带了“电”。

(2)如图，将两个带电棒相互靠近，发现相互排斥的是图__________。

(3)在人类认识到物体带电的本质之前，总在想，到底有没有第三种电荷呢？如果能找到一个带电体能和带电玻璃棒相互__________，也能和带电橡胶棒______________，则说明有第三种电荷存在。事实上人类一直没有找到这样的带电体，后来直到发现物体带电本质是由于电子的转移，终于认定自然界中只有__________种电荷。

19．在“探究串联电路中用电器两端的电压与电源两端电压的关系”的实验中，主要步骤如下：

(1)按照图甲设计的电路图，用笔画线代替导线连接图乙的实验电路。(电压表量程参照图丙)

(2)闭合开关S，两灯均不亮。小明把电压表接在A、B两点时示数是0，接在B、C两点及A、C两点时示数均如图丙所示，若电路中只有一处故障，则该故障可能是________________________。

(3)故障排除后，实验正常进行，小明通过测量得到一组实验数据，填在了设计的表格中。在表格中记录数据后，下一步应该做的是________。

A．分析数据，得出结论

B．换用不同规格的小灯泡，再测出几组电压值

C．换用电压表的另一量程，再测出一组电压值

四、计算与推导题(第20题6分，第21题8分，第22题8分，共22分)

20．如图所示的是小杨家两个房间照明系统的简易电路图，闭合开关S1、S2，两盏灯均工作时干路电流为1.2 A，此时通过灯L2的电流为0.5 A。

(1)求通过灯泡L1的电流I1。

(2)若断开开关S1，求此时电路中的电流。

21．物理学上把单位时间内通过导体横截面的电荷量叫做电流。若用字母Q表示电荷量，用字母t表示通电时间，则电流的定义式为I＝。如图，若流过导体单位体积的电子个数为n，每个电子所带电荷量为e，电子在导体中流动速度为v，导体直径为d，请推导导体中电流I的数学表达式。

22．如图所示，若电源电压为6 V，当只闭合S2和S4时电压表的示数为3.8 V，问：

(1)L1和L2两端的电压各为多少？

(2)当只闭合S1和S3时，电流表A1和A2的示数分别为0.28 A和0.6 A，通过灯L1和L2的电流为多少？

(3)若将S1、S2和S3同时闭合会发生什么现象？

答案

一、1．短　2．0.09　3．同种电荷相互排斥　4．0.6　5．C

6．电压表的正负接线柱接反了

点拨：用电压表测灯L1两端的电压，电压表使用正确，电流是从A点流入电压表；而只将电压表接A的一端改接C，则电流将从B点流入电压表，即电压表的正负接线柱接反了，不符合电压表的正确用法。

7．同种电荷相互排斥，异种电荷相互吸引

8．L2断路(合理即可)　9．S1、S3

10．解：如图所示。

二、11．C　12．B　13．B　14．A　15．C　16．C　17．A

三、18．(2)a、b　(3)吸引；相互吸引； 两

19．解：(1)如图所示。　

(2)灯泡 L2断路　(3)B

四、20．解：(1)因并联电路中干路电流等于各支路电流之和，已知干路电流I＝1.2 A，通过灯L2所在支路的电流I2＝0.5 A，所以，通过L1的电流：I1＝I－I2＝1.2 A－0.5 A＝0.7 A。

(2)若断开开关S1，此时电路为L2的简单电路，通过灯L2的电流为0.5 A，则此时电路中的电流I′＝I2＝0.5 A。

21．解：在t时间内电子移动的距离：L＝vt，导体的横截面积：S＝π＝πd2，

t时间内通过导体某一横截面的电子数：N＝nSL＝，

t时间内通过导体某一横截面的电荷量：Q＝Ne＝，

则通过导体的电流：I＝＝。

22．解：(1)当只闭合S2和S4时，L1和L2串联，电压表测L1两端电压，电压表的示数为3.8 V，即L1两端的电压U1＝3.8 V，由串联电路的电压特点可得，L2两端的电压：U2＝U－U1＝6 V－3.8 V＝2.2 V。

(2)当只闭合S1和S3时，L1和L2并联，电流表A1测L1的电流，A2测干路电流，电流表A1的示数为0.28 A，即通过L1的电流I1＝0.28 A，电流表A2的示数为0.6 A，即干路电流I＝0.6 A，由并联电路的电流特点可得，通过L2的电流：I2＝I－I1＝0.6 A－0.28 A＝0.32 A。

(3)当S1、S2和S3同时闭合时，电源两极会被导线直接相连造成电源短路。
