2018中考物理一轮复习真题练习：考点22电动机与发电机
展开
这是一份2018中考物理一轮复习真题练习：考点22电动机与发电机，共39页。

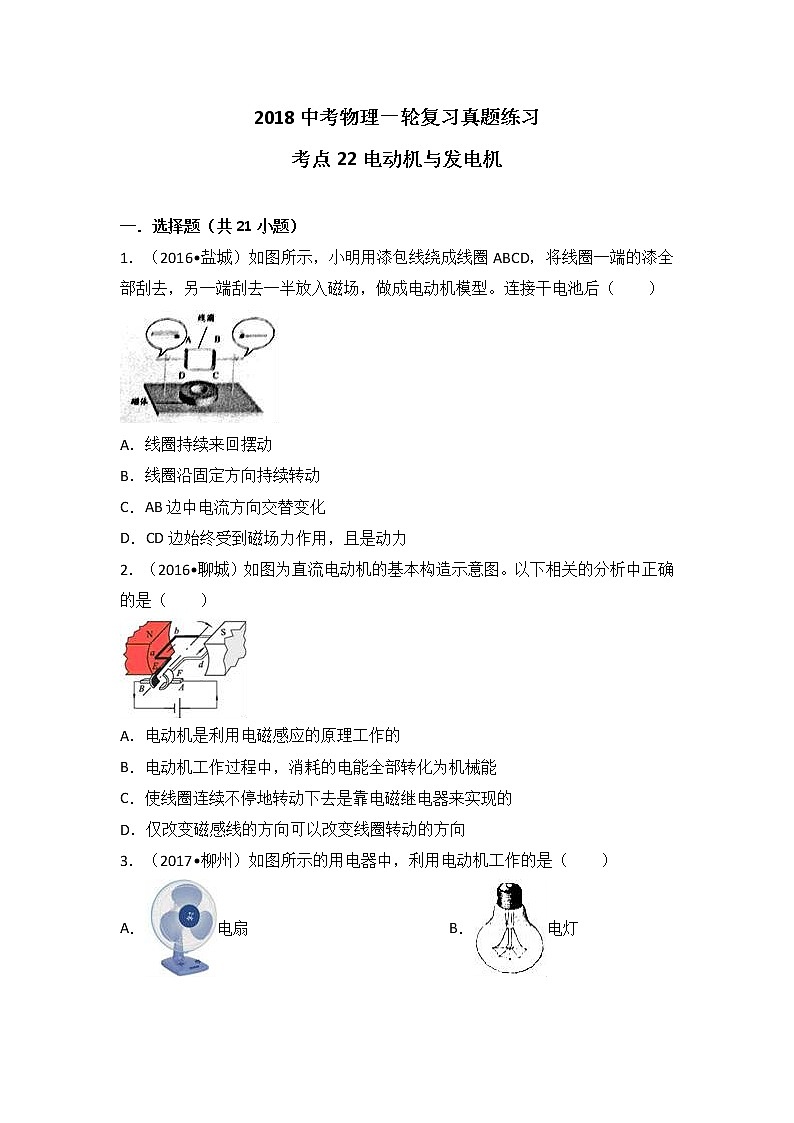

2018中考物理一轮复习真题练习
考点22电动机与发电机
一．选择题（共21小题）
1．（2016•盐城）如图所示，小明用漆包线绕成线圈ABCD，将线圈一端的漆全部刮去，另一端刮去一半放入磁场，做成电动机模型。连接干电池后（ ）
A．线圈持续来回摆动
B．线圈沿固定方向持续转动
C．AB边中电流方向交替变化
D．CD边始终受到磁场力作用，且是动力
2．（2016•聊城）如图为直流电动机的基本构造示意图。以下相关的分析中正确的是（ ）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
3．（2017•柳州）如图所示的用电器中，利用电动机工作的是（ ）

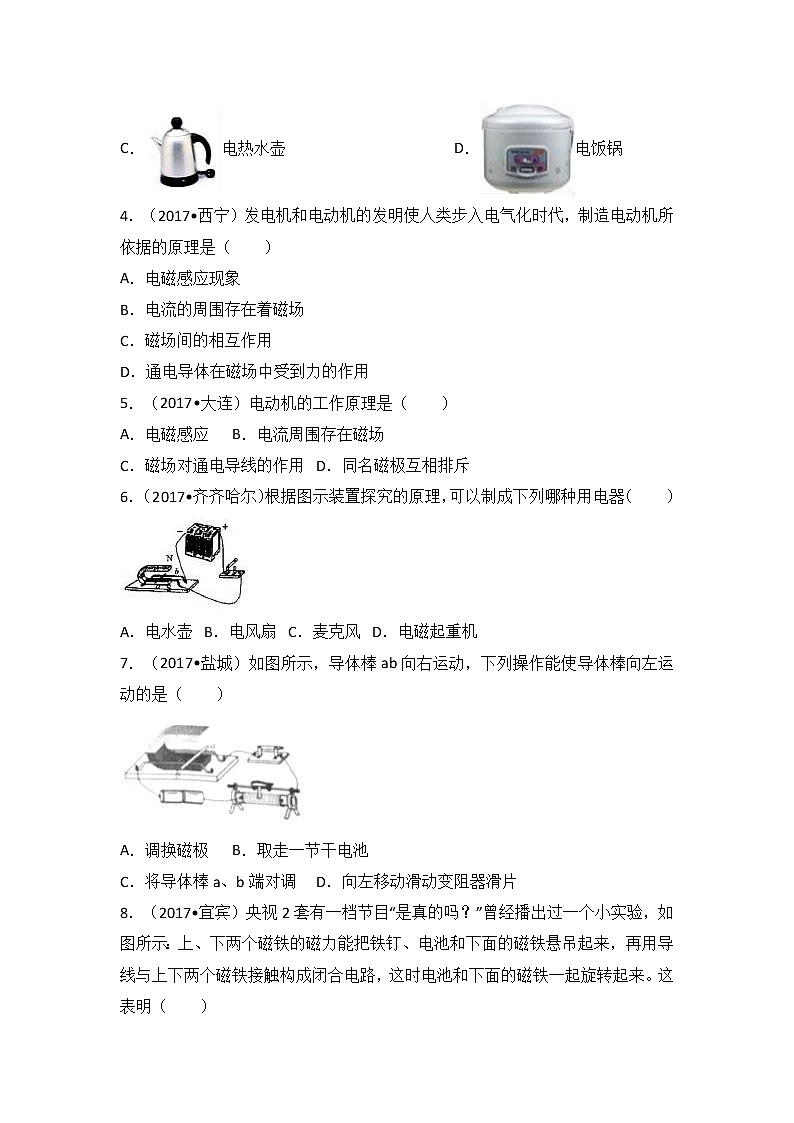

A．电扇 B．电灯
C．电热水壶 D．电饭锅
4．（2017•西宁）发电机和电动机的发明使人类步入电气化时代，制造电动机所依据的原理是（ ）
A．电磁感应现象
B．电流的周围存在着磁场
C．磁场间的相互作用
D．通电导体在磁场中受到力的作用
5．（2017•大连）电动机的工作原理是（ ）
A．电磁感应 B．电流周围存在磁场
C．磁场对通电导线的作用 D．同名磁极互相排斥
6．（2017•齐齐哈尔）根据图示装置探究的原理，可以制成下列哪种用电器（ ）
A．电水壶 B．电风扇 C．麦克风 D．电磁起重机
7．（2017•盐城）如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（ ）
A．调换磁极 B．取走一节干电池
C．将导体棒a、b端对调 D．向左移动滑动变阻器滑片
8．（2017•宜宾）央视2套有一档节目“是真的吗？”曾经播出过一个小实验，如图所示：上、下两个磁铁的磁力能把铁钉、电池和下面的磁铁悬吊起来，再用导线与上下两个磁铁接触构成闭合电路，这时电池和下面的磁铁一起旋转起来。这表明（ ）
A．通电导线在磁场中受力 B．磁能生电
C．通电导体周围存在磁场 D．地球周围存在磁场

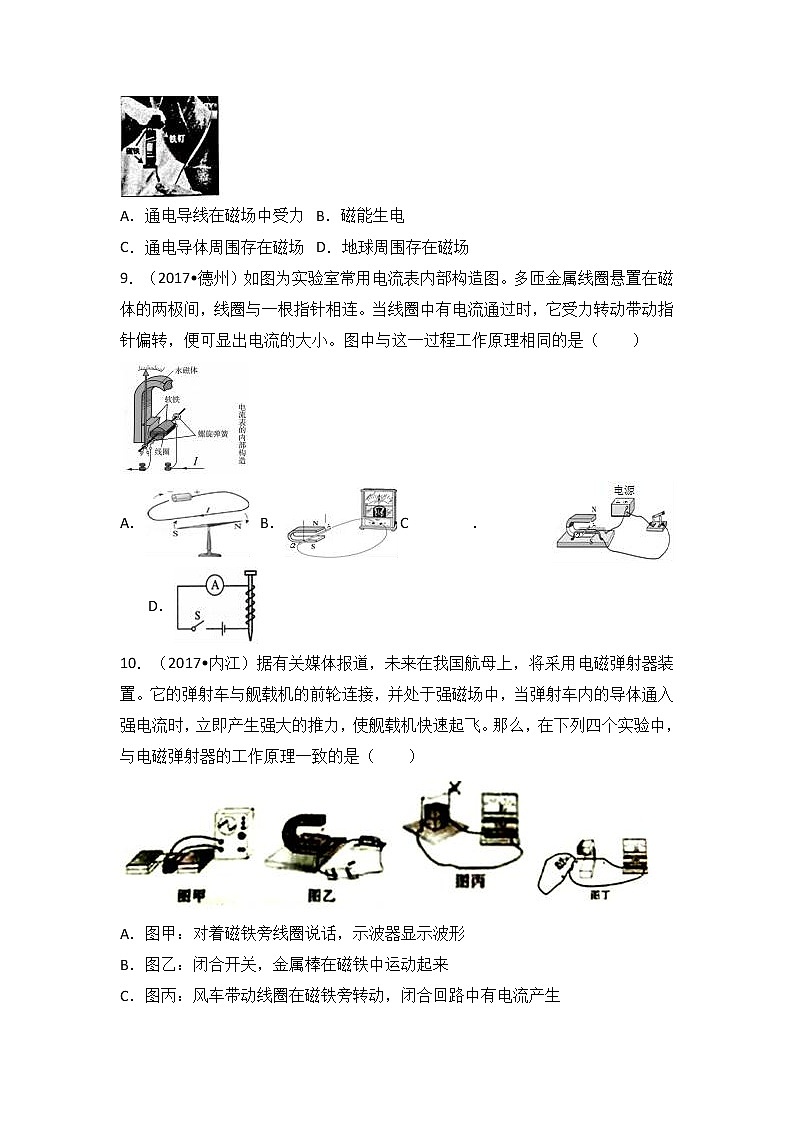

9．（2017•德州）如图为实验室常用电流表内部构造图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显出电流的大小。图中与这一过程工作原理相同的是（ ）
A． B． C． D．
10．（2017•内江）据有关媒体报道，未来在我国航母上，将采用电磁弹射器装置。它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。那么，在下列四个实验中，与电磁弹射器的工作原理一致的是（ ）
A．图甲：对着磁铁旁线圈说话，示波器显示波形
B．图乙：闭合开关，金属棒在磁铁中运动起来
C．图丙：风车带动线圈在磁铁旁转动，闭合回路中有电流产生
D．图丁：手持金属棒在磁铁中运动，闭合回路中有电流产生
11．（2017•乐山）下列电器中，利用电动机原理工作的是（ ）
A．电磁铁 B．电风扇 C．日光灯 D．电热水器
12．（2017•广西）下列设备中，工作原理与如图所示的实验原理相同的是（ ）
A．电动机 B．发电机 C．电磁铁 D．电磁继电器
13．（2017•鞍山）下列四幅图中，用来研究磁场对通电导线有力的作用的是（ ）
A．图甲中，导体ab 左右摆动时电流计指针偏转
B．图乙中，闭合开关后线圈发生转动
C．图丙中，旋转启动钥匙后用电器工作
D．图丁中，闭合开关大头针被吸引
14．（2017•温州）下列情景中，利用电磁感应原理的是（ ）
A．
司南指示方向
B．
测电笔辨别火线与零线
C．
电饭煲通电煮饭
D．
手摇发电机产生电流
15．（2017•丹东）如图中，主要利用电磁感应原理工作的是（ ）
A．
水位自动报警器
B．
动圈式话筒
C．
电动机
D．
电磁起重机
16．（2017•南京）如图所示是一种新式手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光，如图四个实验中能解释上述现象的是（ ）
A． B． C． D．
17．（2017•百色）如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（ ）
A．甲和乙 B．丙和丁 C．甲和丙 D．乙和丁
18．（2017•哈尔滨）如图是探究电磁感应现象的装置，如图所示的设备中利用此原理工作的是（ ）
A．
电磁铁 B．发电机
C．
电动机
D．
扬声器
19．（2017•通辽）如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使永磁体在线圈中来回运动，灯泡就能发光，下列几个实验与其原理相同的是（ ）
A． B． C． D．
20．（2017•扬州）如图，是手摇式手电筒，只要转动手电筒的摇柄，灯泡就能发光。下列实验能揭示手电筒工作原理的是（ ）
A． B． C． D．
21．（2017•常州）如图所示，矩形线圈两端作为转轴置于支架上，与小量程电流表连接，线圈下面放置磁体，把小风车固定在转轴上，风吹风车转动，电流表指针偏转，下列实验中，与该装置原理相同的是（ ）
A． B． C． D．
二．填空题（共10小题）
22．（2017•南通）如图所示，用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场。
（1）闭合开关，由于磁场对 有力的作用，线圈会转动；线圈在磁场中 （选填“能”或“不能”）持续转动。
（2）将电源和开关换成小量程电流表，缓慢转动线圈，发现电流表的指针左右摆动，说明线圈在磁场中转动时产生了 （选填“直流”或“交流”）电，根据此原理可制成 机。
23．（2017•温州）我省开展“全面剿灭劣V类水”行动。为了治理某河道的水污染，相关部门放置了一批太阳能仿生水草的。几个月后效果明显。太阳能仿生水草主要由太阳能电池板、小型送风电动机以及若干人造水草等构成（如图），太阳能电池板为电动机供电，电动机工作，给河水持续提供空气，增加水体中的溶解氧，电动机工作时其能量如何转化？ 。
24．（2017•岳阳）如图，闭合开关，导体ab向左运动，若只改变电流方向，ab向 （选填“左”或“右”） 运动，以此为原理可制成 （选填“电动机”或“发电机”）。
25．（2017•百色）如图所示，闭合开关，在轨道上原来静止的金属杆向左运动，这表明磁场对通电金属杆产生 的作用，如果只改变通过金属杆的电流方向，金属杆将向 （选填“左”或“右”）运动。
26．（2017•徐州）如图所示，用漆包线绕成一个矩形线图，刮掉两端导线的外漆，放在支架上，下面放一块磁体，用纸做一个小风车固定在转轴上，风吹风车时，小量程电流表指针会发生偏转，这是一个 模型，是利用 原理工作的，工作时将风能转化为 能。
27．（2017•日照）发电机是利用 的原理发电的，将机械能转化为电能；太阳能热水箱是将太阳能转化为内能的装置。小明家的太阳能热水器的水箱中装有初温为15℃，质量为50kg的水，集热管每小时接收的太阳能为1.89×107J，则每小时该热水器里的水能升高的温度是 ℃．[不及热量损失，c水=4.2×103J/（kg•℃）]。
28．（2017•阜新）如图所示，当导体ab向右运动时，观察到的现象是电流表指针 （填“偏转”或“不偏转），这是 （填“磁生电”或“电生磁”）现象，工农业生产中的 （填“电动机”或“发电机”）就应用了此原理。
29．（2017•盐城）如图所示是小明设计的手摇电筒，其内部除灯泡、导线外只有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，手摇电筒中 相当于电源，它应用的是 原理，将 能转化为电能。
30．（2017•黄冈）如图是一款能发电的魔方充电器，转动魔方时，他根据 （选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程 能转化为电能，产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的 （选填“电源”或“用电器”）
31．（2017•宁波）2017年5月5日，国产大型客机C919首飞成功。
（1）由于地磁场的存在，C919在升空过程中，机翼会做切割 运动，从而在机翼两端产生感应电压。
（2）当它在高空巡航时，需要将机外气压较低的空气压入舱内，这一过程中，空气被压缩后内能 ，温度升高。
三．实验探究题（共5小题）
32．（2017•株洲）用一个铁钉、一节电池、一根电线和一个纽扣强磁铁，可组装成一个演示用的简易电动机，组装过程如图甲、乙、丙所示。
（1）乙图中，把铁钉和磁铁连起来后就能竖直地吸在电池的正极上，若磁铁的N极朝上，S极朝下，则磁化后的铁钉的尖端为 （填“N”或“S”）极，磁铁与铁钉间的吸引力 （填“大于”或“小于”）磁铁的重力。
（2）丙图中，用电线把电池的负极和磁铁连接起来，就有电流通过磁铁和铁钉，通过铁钉的电流方向是 （填“向上”或“向下”），磁铁上的电流由于受到 作用而带动铁钉开始旋转。
（3）这个简易电动机工作时，将电能转化为 能，若它的输入功率为2.0W，效率为60%，则输出功率为 W。
（4）演示时，若要改变铁钉的转动方向，可以改变 方向。电动机转动起来后，电线下端应间歇性地接触磁铁，这样做的好处是（写出一条即可） 。（提示：干电池通过的电流不允许长时间超过0.6A；磁铁磁性随温度升高而减弱。）
33．（2017•海南）如图所示，图甲是课本上“通电导线在磁场中受力”的实验示意图，小谦同学实际探究时，在电路上连接了一个滑动变阻器，实验记录如下表：
实验序号
磁场方向
ab中电流方向
ab运动方向
1
向下
无电流
静止不动
2
向下
由a向b
向左运动
3
向上
由a向b
向右运动
4
向下
由b向a
向右运动
（1）用笔画线代替导线，在乙图中将变阻器正确连入电路，小谦在电路中接入滑动变阻器的作用是 。
（2）比较实验2和3，说明通电导线在磁场中受力方向与 有关，比较实验 ，说明通电导线在磁场中受力方向与电流方向有关。
（3）小谦通过观察导线运动方向，来判断导线在磁场中受力方向，用到的科学方法是 。
（4）小谦想在甲图的基础上对实验进行改造，来探究影响感应电流方向的因素，为了观察到明显的实验现象，他要把图甲中的电源换成图丙中的 。
34．（2017•兰州）如图所示的实验装置，在两根水平且平行的金属轨道上放一根轻质导体ab。
（1）接通电源，这时会看到导体ab向左运动，这表明 ；
（2）若只对调磁体的磁极或只改变导体ab中的电流方向，观察到导体ab均向右运动，这表明 ；
（3）如果把磁体的两极对调，同时改变通过导体ab中的电流方向，会看到导体ab的运动方向跟原来 （选填“相同”或“相反”）。
35．（2017•云南）发电机是如何发电的呢？同学们用如图所示的装置进行探究。
（1）当导体ab静止悬挂起来后，闭合开关，灵敏电流计G指针不偏转，说明电路中 （选填“有”或“无”）电流产生。
（2）小芳无意间碰到导体ab，导体ab晃动起来，小明发现电流表指针发生了 偏转，就说：“让导体在磁场中运动就可产生电流”，但小芳说：“不一定，还要看导体怎样运动”。为验证猜想，它们继续探究，并把观察到的现象记录如下：
序号
磁体摆放方向
ab运动方向
电流计指针偏转情况
1
N极在上
竖直上下运动
不偏转
2
水平向左运动
向右偏转
3
水平向右运动
向左偏转
4
N极在下
竖直上下运动
不偏转
5
水平向左运动
向左偏转
6
水平向右运动
向右偏转
分析实验现象后，同学们一致认为小芳的观点是 （选填“正确”或“错误”）的，比较第2、3次实验现象发现，产生的电流的方向跟 有关；比较第3、6次实验现象发现，产生的电流的方向还跟 有关。
（3）在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指针又偏转了！他们再重复刚才的操作，发现电流表的指针都偏转，请教老师后得知，不论是导体运动还是磁体运动，只要闭合电路的一部分导体在 中做 运动，电路中就会产生感应电流，这就是发电机发电的原理，此原理最早由英国物理学家 发现。
36．（2017•长沙）在探究“导体在磁场中运动时产生感应电流的条件”的实验中，用一根绝缘的细线将一根导体棒AB悬挂在球形磁体的磁场中，再将导体棒AB，电流表及开关用导线连成一个闭合电路（如图所示）；
（1）闭合开关，让导体棒AB保持静止，电路中 （选填“有”或“无”）感应电流产生；
（2）闭合开关，当导体棒AB沿 （选填“竖直方向上下”或“水平方向左右”）运动时，电路中有感应电流产生。
2018中考物理一轮复习真题练习：考点22电动机与发电机
参考答案与试题解析
一．选择题（共21小题）
1．（2016•盐城）如图所示，小明用漆包线绕成线圈ABCD，将线圈一端的漆全部刮去，另一端刮去一半放入磁场，做成电动机模型。连接干电池后（ ）
A．线圈持续来回摆动
B．线圈沿固定方向持续转动
C．AB边中电流方向交替变化
D．CD边始终受到磁场力作用，且是动力
【解答】解：该线圈之所以能转动，是据通电导线在磁场中受力的作用的原理来工作的，但是该线圈在转过平衡位置时，若不改变电流的反向，此时所受到的磁场力会阻碍线圈的转动，故为了使线圈持续转动，将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用，另一个半周利用惯性转动；而真正的直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去。
AB、线圈沿固定方向持续转动，故A错误，B正确；
C、据上面的分析可知，AB边中电流方向是不变的，故C错误；
D、据上面的分析可知，CD边只有半圈受到磁场力作用，故D错误；
故选：B。
2．（2016•聊城）如图为直流电动机的基本构造示意图。以下相关的分析中正确的是（ ）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
【解答】解：A、电动机是利用通电导线在磁场中受力的作用的原理工作的，故A错误；
B、电动机工作过程中，消耗的电能大部分转化为机械能，有一部分电能转化成了热能，故B错误；
C、使线圈连续不停地转动下去是靠换向器来实现的，故C错误；
D、电动机是利用通电导线在磁场中受力的作用的原理工作的，且所受力的方向与电流的方向和磁场的方向有关，故仅改变磁感线的方向可以改变线圈转动的方向，故D正确；
故选：D。
3．（2017•柳州）如图所示的用电器中，利用电动机工作的是（ ）
A．
电扇
B．
电灯
C．
电热水壶
D．
电饭锅
【解答】解：A、电风扇核心部件是电动机，工作时主要把电能转化为机械能，是利用通电导体在磁场中受力运动制成的，故A正确；
B、电灯工作时，主要把电能转化为内能，使灯丝温度升高达到白炽状态而发光，是利用电流的热效应工作的，故B错误；
CD、电热水壶、电饭锅工作时，都把电能转化为内能，是利用电流的热效应工作的，故CD错误。
故选：A。
4．（2017•西宁）发电机和电动机的发明使人类步入电气化时代，制造电动机所依据的原理是（ ）
A．电磁感应现象
B．电流的周围存在着磁场
C．磁场间的相互作用
D．通电导体在磁场中受到力的作用
【解答】解：电动机是根据通电导体在磁场中受到力的作用的原理来工作的。
故选：D。
5．（2017•大连）电动机的工作原理是（ ）
A．电磁感应 B．电流周围存在磁场
C．磁场对通电导线的作用 D．同名磁极互相排斥
【解答】解：A、根据电磁感应现象制成了发电机，故A错误；
B、根据电流周围周围存在着磁场制作了电磁铁，故B错误；
C、根据磁场对通电导体的作用制作了电动机，故C正确；
D、磁磁体间的相互作用规律是：同名磁极互相排斥，异名磁极互相吸引，故D错误。
故选：C。
6．（2017•齐齐哈尔）根据图示装置探究的原理，可以制成下列哪种用电器（ ）
A．电水壶 B．电风扇 C．麦克风 D．电磁起重机
【解答】解：图中有电源，即闭合开关后，磁场中的金属棒ab中会有电流通过，即会在磁场中受力运动，即说明通电导线在磁场中受力的作用，电动机就是利用该原理制成的。
A、电水壶是利用电流的热效应工作的，故A错误；
B、电风扇中有电动机，是利用通电导线在磁场中受力的作用的原理，故B正确；
C、麦克风是利用电磁感应现象的原理，故C错误；
D、电磁起重机主要部件是一个电磁铁，即是利用电流的磁效应的原理工作的，故D错误；
故选：B。
7．（2017•盐城）如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（ ）
A．调换磁极 B．取走一节干电池
C．将导体棒a、b端对调 D．向左移动滑动变阻器滑片
【解答】解：
通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；
A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；
B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；
C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；
D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误。
故选：A。
8．（2017•宜宾）央视2套有一档节目“是真的吗？”曾经播出过一个小实验，如图所示：上、下两个磁铁的磁力能把铁钉、电池和下面的磁铁悬吊起来，再用导线与上下两个磁铁接触构成闭合电路，这时电池和下面的磁铁一起旋转起来。这表明（ ）
A．通电导线在磁场中受力 B．磁能生电
C．通电导体周围存在磁场 D．地球周围存在磁场
【解答】解：题中有电源，构成闭合回路，电路中有电流，导体在磁场中受到力的作用而转动，故A正确。
故选：A。
9．（2017•德州）如图为实验室常用电流表内部构造图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显出电流的大小。图中与这一过程工作原理相同的是（ ）
A． B． C． D．
【解答】解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A、图中为奥斯特实验装置，是利用电流的磁效应制成的，与电流表的制成原理无关，故A错误。
B、图中为发电机的原理图，是利用电磁感应现象制成的，与电流表的制成原理无关。故B错误。
C、图中为电动机的原理图，是利用通电线圈在磁场中受力而转动的理论制成的。故C正确；
D、图中电磁铁是利用电流的磁效应制成的，与电流表的制成原理无关。故D错误。
故选：C。
10．（2017•内江）据有关媒体报道，未来在我国航母上，将采用电磁弹射器装置。它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。那么，在下列四个实验中，与电磁弹射器的工作原理一致的是（ ）
A．图甲：对着磁铁旁线圈说话，示波器显示波形
B．图乙：闭合开关，金属棒在磁铁中运动起来
C．图丙：风车带动线圈在磁铁旁转动，闭合回路中有电流产生
D．图丁：手持金属棒在磁铁中运动，闭合回路中有电流产生
【解答】解：电磁弹射器利用的是导体在磁场中受到了磁场力的作用的原理。
A、图甲：对着磁铁旁线圈说话，示波器显示波形，是电磁感应的原理，故A错误；
B、图乙：闭合开关，通电金属棒在磁铁中运动起来，符合通电导体在磁场中受到磁场力的作用，故B正确；
C、图丙：风车带动线圈在磁铁旁转动，闭合回路中有电流产生，是电磁感应，故C错误；
D、图丁：手持金属棒在磁铁中运动，闭合回路中有电流产生，是电磁感应，故D错误。
故选：B。
11．（2017•乐山）下列电器中，利用电动机原理工作的是（ ）
A．电磁铁 B．电风扇 C．日光灯 D．电热水器
【解答】解：A、电磁铁是利用电流的磁效应工作的，没有电动机，故A错误；
B、电风扇的核心部件是电动机，是利用通电导体在磁场中受力的原理来工作的，故B正确；
C、日光灯主要将电能转化为光能，没有用到电动机，故C错误；
D、电热水器是利用电流的热效应工作的，没有用到电动机，故D错误。
故选：B。
12．（2017•广西）下列设备中，工作原理与如图所示的实验原理相同的是（ ）
A．电动机 B．发电机 C．电磁铁 D．电磁继电器
【解答】解：A、由图可知，电路中有电源，是电动机的工作原理图，其原理是通电导体在磁场中受到力的作用，故A符合题意。
B、发电机的原理图中没有电源，发电机是根据电磁感应原理制成的，故B不符合题意；
CD、电磁铁、电磁继电器都是利用电流的磁效应制成的，故CD不符合题意。
故选：A。
13．（2017•鞍山）下列四幅图中，用来研究磁场对通电导线有力的作用的是（ ）
A．图甲中，导体ab 左右摆动时电流计指针偏转
B．图乙中，闭合开关后线圈发生转动
C．图丙中，旋转启动钥匙后用电器工作
D．图丁中，闭合开关大头针被吸引
【解答】解：A、图甲中，导体ab 左右摆动时电流表指针偏转，是电磁感应现象，A不符合题意；
B、图乙中，闭合开关后线圈发生转动，说明了通电导线在磁场中受到力的作用，B符合题意；
C、图丙中，旋转启动钥匙后用电器工作，是电磁继电器的应用，C不符合题意；
D、图丁中，闭合开关后大头针被吸引，说明电磁铁具有磁性，D不符合题意。
故选：B。
14．（2017•温州）下列情景中，利用电磁感应原理的是（ ）
A．
司南指示方向
B．
测电笔辨别火线与零线
C．
电饭煲通电煮饭
D．
手摇发电机产生电流
【解答】解：
A、司南指示方向利用的是地磁场及磁极间的相互作用规律，故A错误；
B、测电笔辨别火线与零线利用的是通路时有电流通过用电器时，用电器会工作，不是利用电磁感应现象的，故B错误；
C、电饭煲通电煮饭利用的是电流的热效应，故C错误；
D、手摇发电机，电路中的线圈会做切割磁感线运动，线圈中产生电流，属于电磁感应现象，故D正确。
故选：D。
15．（2017•丹东）如图中，主要利用电磁感应原理工作的是（ ）
A．
水位自动报警器
B．
动圈式话筒
C．
电动机
D．
电磁起重机
【解答】解：A、水位自动报警器中有电磁铁，是利用电流的磁效应的原理工作的，故A错误；
B、动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应现象原理，故B正确；
C、电动机是利用通电导线在磁场中受力的作用的原理制成的，故C错误。
D、电磁起重机的主要部件是电磁铁，利用电流的磁效应原理，故D错误；
故选：B。
16．（2017•南京）如图所示是一种新式手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光，如图四个实验中能解释上述现象的是（ ）
A． B． C． D．
【解答】解：A、磁环是根据磁极间的作用力，故A不符合题意；
B、直导线中有电流时受力作用，不是电磁感应现象，故B不符合题意；
C、C图是利用电流的磁效应，不是电磁感应现象，故C不符合题意；
D、导体棒左右切割磁感线会产生感应电流，是电磁感应现象，故D符合题意。
故选：D。
17．（2017•百色）如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（ ）
A．甲和乙 B．丙和丁 C．甲和丙 D．乙和丁
【解答】解：
由图可知，乙、丁中线圈虽与磁场方向平行，但线圈的运动方向与磁场方向垂直，线圈做切割磁感线运动，故电路中有感应电流产生；而甲、丙中的线圈虽与磁场方向垂直，但线圈的运动方向与磁场方向平行，线圈不切割磁感线，因此没有感应电流产生，故D正确，ABC错误。
故选：D。
18．（2017•哈尔滨）如图是探究电磁感应现象的装置，如图所示的设备中利用此原理工作的是（ ）
A．
电磁铁 B．发电机
C．
电动机
D．
扬声器
【解答】解：A、电磁铁通电后会具有磁性，是电流的磁效应，故A错误；
B、发电机是利用电磁感应原理工作的，故B正确；
C、电动机的工作原理是通电线圈在磁场中受力运动，是磁场对电流的作用，故C错误；
D、扬声器的工作原理和电动机的工作原理是相同的，故D错误。
故选：B。
19．（2017•通辽）如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使永磁体在线圈中来回运动，灯泡就能发光，下列几个实验与其原理相同的是（ ）
A． B． C． D．
【解答】解：
永磁体在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光，所以手摇电筒的工作原理为电磁感应现象；
A、图中为奥斯特实验，说明了通电导体周围存在磁场，与手摇电筒的工作原理无关，故A错误。
B、此图的装置是通电螺线管，是用来研究通电螺线管周围的磁场，与手摇电筒的工作原理无关，故B错误。
C、图中闭合电路的部分导体在磁场中做切割磁感线运动，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，与手摇电筒的工作原理相符合，故C正确。
D、此图反映了通电导体在磁场中受到力的作用，与手摇电筒的工作原理无关，故D错误。
故选：C。
20．（2017•扬州）如图，是手摇式手电筒，只要转动手电筒的摇柄，灯泡就能发光。下列实验能揭示手电筒工作原理的是（ ）
A． B． C． D．
【解答】解：手摇式手电筒中没有电池，在晃动手电筒时，手电筒中的永磁体在线圈中运动，运动是相对而言的，相对于永磁体而言，线圈在做切割磁感线运动，线圈中就会产生感应电流，电流通过灯泡时，小灯泡就会发光。因此这种手电筒的工作原理是电磁感应现象，即发电机就是利用该原理制成的。
A、图中，通电导体在磁场中受力运动，为电动机的工作原理图，故A错；
B、图中，闭合电路的部分导体在磁场中切割磁感线运动，产生感应电流，为发电机的工作原理图，故B正确；
C、图中，反映通电导体的周围存在磁场，为电流的磁效应，故C错误；
D、图中，通电线圈在磁场中受力转动，为电动机的原理图，故D错误。
故选：B。
21．（2017•常州）如图所示，矩形线圈两端作为转轴置于支架上，与小量程电流表连接，线圈下面放置磁体，把小风车固定在转轴上，风吹风车转动，电流表指针偏转，下列实验中，与该装置原理相同的是（ ）
A． B． C． D．
【解答】解：根据题意可知，风吹风车转动，电流表指针偏转，有感应电流产生，属于电磁感应现象，是发电机的原理。
A、将磁铁悬挂起来，磁铁在地磁场的作用下指示南北，故A不符合题意；
B、此图为奥斯特实验装置，是电流的磁效应，说明通电导体周围有磁场，故B不符合题意；
C、此图中有电源，通电导体在磁场中受力运动，是电动机的原理图，故C不符合题意；
D、此图中导体在磁场中做切割磁感线运动时，电流表指针摆动，说明有感应电流产生，是电磁感应现象，故D符合题意。
故选：D。
二．填空题（共10小题）
22．（2017•南通）如图所示，用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场。
（1）闭合开关，由于磁场对 电流 有力的作用，线圈会转动；线圈在磁场中 不能 （选填“能”或“不能”）持续转动。
（2）将电源和开关换成小量程电流表，缓慢转动线圈，发现电流表的指针左右摆动，说明线圈在磁场中转动时产生了 交流 （选填“直流”或“交流”）电，根据此原理可制成 发电 机。
【解答】解：（1）闭合开关，通电线圈在磁场中能够转动，说明磁场对电流有力的作用，线圈会转动；线圈两端的漆全部刮去，转到平衡位置时，由于电流的方向不能改变，所以不能持续转动。
（2）将电源和开关换成小量程电流表，组成闭合电路，缓慢转动线圈，线圈在磁场中做切割磁感线运动时，电流表的指针左右摆动，说明线圈在磁场中转动时产生了感应电流，而且电流方向随时间发生变化，属于交流电，根据此原理可制成发电机。
故答案为：（1）电流；不能；（2）交流；发电。
23．（2017•温州）我省开展“全面剿灭劣V类水”行动。为了治理某河道的水污染，相关部门放置了一批太阳能仿生水草的。几个月后效果明显。太阳能仿生水草主要由太阳能电池板、小型送风电动机以及若干人造水草等构成（如图），太阳能电池板为电动机供电，电动机工作，给河水持续提供空气，增加水体中的溶解氧，电动机工作时其能量如何转化？ 电能转化为机械能 。
【解答】解：电动机转动过程中，消耗的是电能，所以电能减少，得到的是转动即机械能。所以是由电能转化为机械能。
故答案为：电能转化为机械能。
24．（2017•岳阳）如图，闭合开关，导体ab向左运动，若只改变电流方向，ab向 右 （选填“左”或“右”） 运动，以此为原理可制成 电动机 （选填“电动机”或“发电机”）。
【解答】解：
通电导体在磁场中受力的作用，磁场力的方向与磁场方向和电流方向有关；闭合开关，导体ab向左运动，若只改变电流方向，则导体ab受到磁场力的方向与原来相反，故ab向右运动。应用此原理可制成电动机。
故答案为：右；电动机。
25．（2017•百色）如图所示，闭合开关，在轨道上原来静止的金属杆向左运动，这表明磁场对通电金属杆产生 力 的作用，如果只改变通过金属杆的电流方向，金属杆将向 右 （选填“左”或“右”）运动。
【解答】解：
闭合开关，金属杆有电流通过，原来静止的金属杆向左运动，这表明磁场对通电金属杆产生了向左的作用力；
通电导体在磁场中受力的方向与磁场方向、电流方向有关；如果只改变通过金属杆的电流方向，则金属杆受力方向改变，金属杆将向右运动。
故答案为：力；右。
26．（2017•徐州）如图所示，用漆包线绕成一个矩形线图，刮掉两端导线的外漆，放在支架上，下面放一块磁体，用纸做一个小风车固定在转轴上，风吹风车时，小量程电流表指针会发生偏转，这是一个 发电机 模型，是利用 电磁感应 原理工作的，工作时将风能转化为 电 能。
【解答】解：图中线圈、导线和电流表组成闭合电路，线圈处在磁场中，风吹风车带动线圈转动切割磁感线从而产生感应电流，因此电流表指针会发生偏转；与发电机相同，是利用电磁感应现象原理工作的，工作时将风能转化为了电能。
故答案为：发电机；电磁感应；电。
27．（2017•日照）发电机是利用 电磁感应现象 的原理发电的，将机械能转化为电能；太阳能热水箱是将太阳能转化为内能的装置。小明家的太阳能热水器的水箱中装有初温为15℃，质量为50kg的水，集热管每小时接收的太阳能为1.89×107J，则每小时该热水器里的水能升高的温度是 85 ℃．[不及热量损失，c水=4.2×103J/（kg•℃）]。
【解答】解：发电机是利用电磁感应现象的原理发电的；
设水温升高为△t，由Q=cm△t得：
△t===90℃；
末温为t'=15℃+90℃=105℃；由于水的沸点为100℃，故水的最终温度为100℃，水升高的温度为100℃﹣15℃=85℃。
故答案为：电磁感应现象；85。
28．（2017•阜新）如图所示，当导体ab向右运动时，观察到的现象是电流表指针 偏转 （填“偏转”或“不偏转），这是 磁生电 （填“磁生电”或“电生磁”）现象，工农业生产中的 发电机 （填“电动机”或“发电机”）就应用了此原理。
【解答】解：如图所示，当导体ab向右运动时，ab做切割磁感线运动，导体中就会产生感应电流，会观察到的现象是电流表指针偏转，这是磁生电现象，即电磁感应现象，工农业生产中的发电机就应用了此原理。
故答案为：偏转；磁生电；发电机。
29．（2017•盐城）如图所示是小明设计的手摇电筒，其内部除灯泡、导线外只有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，手摇电筒中 线圈 相当于电源，它应用的是 电磁感应 原理，将 机械 能转化为电能。
【解答】解：当他沿图中箭头方向来回摇动手电筒时，固定的线圈在磁场中做切割磁感线运动，就产生了感应电流，线圈在装置中的作用相当于电源；由此可知，手电是利用电磁感应现象制成的，在产生电流的过程中，消耗了机械能，产生了电能，机械能转化为电能。
故答案为：线圈；电磁感应；机械。
30．（2017•黄冈）如图是一款能发电的魔方充电器，转动魔方时，他根据 电磁感应 （选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程 机械能 能转化为电能，产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的 电源 （选填“电源”或“用电器”）
【解答】解：转动魔方时，闭合电路的导体做切割磁感线运动，会产生感应电流，利用的是电磁感应现象；在发电的过程中，电能转化为机械能；
魔方给移动设备充电时，魔方提供电能，相当于电路中的电源。
故答案为：电磁感应；机械能；电源。
31．（2017•宁波）2017年5月5日，国产大型客机C919首飞成功。
（1）由于地磁场的存在，C919在升空过程中，机翼会做切割 磁感线 运动，从而在机翼两端产生感应电压。
（2）当它在高空巡航时，需要将机外气压较低的空气压入舱内，这一过程中，空气被压缩后内能 增大 ，温度升高。
【解答】解：（1）C919在升空过程中，机翼会做切割磁感线运动，从而在机翼内产生电流，机翼两端就会产生感应电压；
（2）对物体做功，物体的内能会增加，物体对外做功内能会减少。压缩机对空气做功，空气的温度升高内能增加。
故答案为：（1）磁感线；（2）增大。
三．实验探究题（共5小题）
32．（2017•株洲）用一个铁钉、一节电池、一根电线和一个纽扣强磁铁，可组装成一个演示用的简易电动机，组装过程如图甲、乙、丙所示。
（1）乙图中，把铁钉和磁铁连起来后就能竖直地吸在电池的正极上，若磁铁的N极朝上，S极朝下，则磁化后的铁钉的尖端为 N （填“N”或“S”）极，磁铁与铁钉间的吸引力 大于 （填“大于”或“小于”）磁铁的重力。
（2）丙图中，用电线把电池的负极和磁铁连接起来，就有电流通过磁铁和铁钉，通过铁钉的电流方向是 向下 （填“向上”或“向下”），磁铁上的电流由于受到 磁力 作用而带动铁钉开始旋转。
（3）这个简易电动机工作时，将电能转化为 机械 能，若它的输入功率为2.0W，效率为60%，则输出功率为 1.2 W。
（4）演示时，若要改变铁钉的转动方向，可以改变 电流 方向。电动机转动起来后，电线下端应间歇性地接触磁铁，这样做的好处是（写出一条即可） 保护电源 。（提示：干电池通过的电流不允许长时间超过0.6A；磁铁磁性随温度升高而减弱。）
【解答】解：（1）乙图中，把铁钉和磁铁连起来后就能竖直地吸在电池的正极上，若磁铁的N极朝上，S极朝下，则磁化后的铁钉根据异名磁极相互吸引可得铁钉的尖端为N极，磁铁与铁钉间的吸引力大于磁铁的重力。
（2）干电池外部，电流从正极流向负极，所以通过铁钉的电流方向是向下的；磁铁上的电流位于磁场中，由于受到磁力作用而转动；
（3）简易电动机工作时，将电能转化为机械能；
输出功率为P输出=P输入×60%=2.0W×60%=1.2W；
（4）通电导体在磁场中转动的方向取决于其在磁场中的受力方向，其受力方向改变则其转动方向就改变；而其受力方向与导体中电流的方向和磁场的方向有关。因此要改变铁钉转动方向可以改变铁钉中的电流方向或磁场方向；
电动机转动起来后，若长时间通电，会损坏电源；另外电流通过磁铁，会产生热量，温度升高，使磁铁的磁性减弱，所以为了保护电源和不减弱磁铁的磁性，应使电线下端应间歇性地接触磁铁。
故答案为：（1）N；大于；（2）向下；磁力；（3）机械；1.2；（4）电流；保护电源。
33．（2017•海南）如图所示，图甲是课本上“通电导线在磁场中受力”的实验示意图，小谦同学实际探究时，在电路上连接了一个滑动变阻器，实验记录如下表：
实验序号
磁场方向
ab中电流方向
ab运动方向
1
向下
无电流
静止不动
2
向下
由a向b
向左运动
3
向上
由a向b
向右运动
4
向下
由b向a
向右运动
（1）用笔画线代替导线，在乙图中将变阻器正确连入电路，小谦在电路中接入滑动变阻器的作用是 保护电路 。
（2）比较实验2和3，说明通电导线在磁场中受力方向与 磁场方向 有关，比较实验 2、4 ，说明通电导线在磁场中受力方向与电流方向有关。
（3）小谦通过观察导线运动方向，来判断导线在磁场中受力方向，用到的科学方法是 转换法 。
（4）小谦想在甲图的基础上对实验进行改造，来探究影响感应电流方向的因素，为了观察到明显的实验现象，他要把图甲中的电源换成图丙中的 灵敏电流计 。
【解答】解：滑动变阻器按“一上一下”的接；接法如图所示：
滑动变阻器起到保护电路的作用防止电源被短路；
（2）比较实验2和3，电流方相相同，磁场方向不同，导体运动的方向不同，说明通电导线在磁场中受力方向与磁场方向有关；
比较实验2、4，磁场方向相同，电流方向不同，导体运动方向不同，说明通电导线在磁场中受力方向与电流方向有关。
（3）实验中通过观察导线运动方向，来判断导线在磁场中受力方向，用到的科学方法是转换法；
（4）探究影响感应电流方向的因素，为了观察到明显的实验现象，需要用灵敏电流计代替电源来显示产生感应电流的方向。
故答案为：（1）见上图；保护电路；（2）磁场方向；2、4；（3）转换法；（4）灵敏电流计。
34．（2017•兰州）如图所示的实验装置，在两根水平且平行的金属轨道上放一根轻质导体ab。
（1）接通电源，这时会看到导体ab向左运动，这表明 通电导体在磁场中会受力的作用 ；
（2）若只对调磁体的磁极或只改变导体ab中的电流方向，观察到导体ab均向右运动，这表明 通电导体在磁场中受力的方向与磁场方向和电流方向均有关 ；
（3）如果把磁体的两极对调，同时改变通过导体ab中的电流方向，会看到导体ab的运动方向跟原来 相同 （选填“相同”或“相反”）。
【解答】解：（1）接通电源，这时会看到导体ab向左运动，即说明ab受到向左的力的作用，即说明通电导体在磁场中会受力的作用；
（2）只对调磁体的磁极或只改变导体ab中的电流方向，观察到导体ab均向右运动，即说明ab所受力的方向发生了改变，即说明：通电导体在磁场中受力的方向与磁场方向和电流方向均有关；
（3）如果把磁体的两极对调，同时改变通过导体ab中的电流方向，即等于改变了两个因素，所以会看到导体ab的运动方向跟原来相同；
故答案为：（1）通电导体在磁场中会受力的作用；
（2）通电导体在磁场中受力的方向与磁场方向和电流方向均有关；
（3）相同；
35．（2017•云南）发电机是如何发电的呢？同学们用如图所示的装置进行探究。
（1）当导体ab静止悬挂起来后，闭合开关，灵敏电流计G指针不偏转，说明电路中 无 （选填“有”或“无”）电流产生。
（2）小芳无意间碰到导体ab，导体ab晃动起来，小明发现电流表指针发生了 偏转，就说：“让导体在磁场中运动就可产生电流”，但小芳说：“不一定，还要看导体怎样运动”。为验证猜想，它们继续探究，并把观察到的现象记录如下：
序号
磁体摆放方向
ab运动方向
电流计指针偏转情况
1
N极在上
竖直上下运动
不偏转
2
水平向左运动
向右偏转
3
水平向右运动
向左偏转
4
N极在下
竖直上下运动
不偏转
5
水平向左运动
向左偏转
6
水平向右运动
向右偏转
分析实验现象后，同学们一致认为小芳的观点是 正确 （选填“正确”或“错误”）的，比较第2、3次实验现象发现，产生的电流的方向跟 导体的运动方向 有关；比较第3、6次实验现象发现，产生的电流的方向还跟 磁场方向 有关。
（3）在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指针又偏转了！他们再重复刚才的操作，发现电流表的指针都偏转，请教老师后得知，不论是导体运动还是磁体运动，只要闭合电路的一部分导体在 磁场 中做 切割磁感线 运动，电路中就会产生感应电流，这就是发电机发电的原理，此原理最早由英国物理学家 法拉第 发现。
【解答】解：
（1）当导体ab静止悬挂起来后，闭合开关，此时导体没有做切割磁感线运动，灵敏电流计G指针不偏转，说明电路中无电流产生；
（2）根据表格中的信息可知，当导体在磁场中运动时，电流计指针不一定偏转，说明不一定产生电流，故小芳的观点是正确的；
比较第2、3次实验现象发现，磁场方向相同，导体运动的方向不同，产生电流的方向不同，即产生的电流的方向跟导体运动方向有关；
比较第3、6次实验现象发现，导体运动的方向相同，磁场方向不同，产生电流的方向不同，即产生的电流的方向还跟磁场方向有关。
（3）电路闭合时，不论是导体运动还是磁体运动，导体会做切割磁感线运动，所以导体中有感应电流产生，这种现象是电磁感应，此原理最早由英国物理学家法拉第发现的。
故答案为：（1）无；（2）正确；导体的运动方向；磁场方向；（3）磁场；切割磁感线；法拉第。
36．（2017•长沙）在探究“导体在磁场中运动时产生感应电流的条件”的实验中，用一根绝缘的细线将一根导体棒AB悬挂在球形磁体的磁场中，再将导体棒AB，电流表及开关用导线连成一个闭合电路（如图所示）；
（1）闭合开关，让导体棒AB保持静止，电路中 无 （选填“有”或“无”）感应电流产生；
（2）闭合开关，当导体棒AB沿 水平方向左右 （选填“竖直方向上下”或“水平方向左右”）运动时，电路中有感应电流产生。
【解答】解：（1）闭合开关，让导体棒AB保持静止，AB没有做切割磁感线运动，不会产生感应电流；
（2）闭合开关，当导体棒AB沿水平方向左右运动时，会切割磁感线，电路中有感应电流产生。
故答案为：（1）无；（2）水平方向左右。
2018中考物理一轮复习真题练习
考点22电动机与发电机
一．选择题（共21小题）
1．（2016•盐城）如图所示，小明用漆包线绕成线圈ABCD，将线圈一端的漆全部刮去，另一端刮去一半放入磁场，做成电动机模型。连接干电池后（ ）
A．线圈持续来回摆动
B．线圈沿固定方向持续转动
C．AB边中电流方向交替变化
D．CD边始终受到磁场力作用，且是动力
2．（2016•聊城）如图为直流电动机的基本构造示意图。以下相关的分析中正确的是（ ）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
3．（2017•柳州）如图所示的用电器中，利用电动机工作的是（ ）
A．电扇 B．电灯
C．电热水壶 D．电饭锅
4．（2017•西宁）发电机和电动机的发明使人类步入电气化时代，制造电动机所依据的原理是（ ）
A．电磁感应现象
B．电流的周围存在着磁场
C．磁场间的相互作用
D．通电导体在磁场中受到力的作用
5．（2017•大连）电动机的工作原理是（ ）
A．电磁感应 B．电流周围存在磁场
C．磁场对通电导线的作用 D．同名磁极互相排斥
6．（2017•齐齐哈尔）根据图示装置探究的原理，可以制成下列哪种用电器（ ）
A．电水壶 B．电风扇 C．麦克风 D．电磁起重机
7．（2017•盐城）如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（ ）
A．调换磁极 B．取走一节干电池
C．将导体棒a、b端对调 D．向左移动滑动变阻器滑片
8．（2017•宜宾）央视2套有一档节目“是真的吗？”曾经播出过一个小实验，如图所示：上、下两个磁铁的磁力能把铁钉、电池和下面的磁铁悬吊起来，再用导线与上下两个磁铁接触构成闭合电路，这时电池和下面的磁铁一起旋转起来。这表明（ ）
A．通电导线在磁场中受力 B．磁能生电
C．通电导体周围存在磁场 D．地球周围存在磁场
9．（2017•德州）如图为实验室常用电流表内部构造图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显出电流的大小。图中与这一过程工作原理相同的是（ ）
A． B． C． D．
10．（2017•内江）据有关媒体报道，未来在我国航母上，将采用电磁弹射器装置。它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。那么，在下列四个实验中，与电磁弹射器的工作原理一致的是（ ）
A．图甲：对着磁铁旁线圈说话，示波器显示波形
B．图乙：闭合开关，金属棒在磁铁中运动起来
C．图丙：风车带动线圈在磁铁旁转动，闭合回路中有电流产生
D．图丁：手持金属棒在磁铁中运动，闭合回路中有电流产生
11．（2017•乐山）下列电器中，利用电动机原理工作的是（ ）
A．电磁铁 B．电风扇 C．日光灯 D．电热水器
12．（2017•广西）下列设备中，工作原理与如图所示的实验原理相同的是（ ）
A．电动机 B．发电机 C．电磁铁 D．电磁继电器
13．（2017•鞍山）下列四幅图中，用来研究磁场对通电导线有力的作用的是（ ）
A．图甲中，导体ab 左右摆动时电流计指针偏转
B．图乙中，闭合开关后线圈发生转动
C．图丙中，旋转启动钥匙后用电器工作
D．图丁中，闭合开关大头针被吸引
14．（2017•温州）下列情景中，利用电磁感应原理的是（ ）
A．
司南指示方向
B．
测电笔辨别火线与零线
C．
电饭煲通电煮饭
D．
手摇发电机产生电流
15．（2017•丹东）如图中，主要利用电磁感应原理工作的是（ ）
A．
水位自动报警器
B．
动圈式话筒
C．
电动机
D．
电磁起重机
16．（2017•南京）如图所示是一种新式手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光，如图四个实验中能解释上述现象的是（ ）
A． B． C． D．
17．（2017•百色）如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（ ）
A．甲和乙 B．丙和丁 C．甲和丙 D．乙和丁
18．（2017•哈尔滨）如图是探究电磁感应现象的装置，如图所示的设备中利用此原理工作的是（ ）
A．
电磁铁 B．发电机
C．
电动机
D．
扬声器
19．（2017•通辽）如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使永磁体在线圈中来回运动，灯泡就能发光，下列几个实验与其原理相同的是（ ）
A． B． C． D．
20．（2017•扬州）如图，是手摇式手电筒，只要转动手电筒的摇柄，灯泡就能发光。下列实验能揭示手电筒工作原理的是（ ）
A． B． C． D．
21．（2017•常州）如图所示，矩形线圈两端作为转轴置于支架上，与小量程电流表连接，线圈下面放置磁体，把小风车固定在转轴上，风吹风车转动，电流表指针偏转，下列实验中，与该装置原理相同的是（ ）
A． B． C． D．
二．填空题（共10小题）
22．（2017•南通）如图所示，用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场。
（1）闭合开关，由于磁场对 有力的作用，线圈会转动；线圈在磁场中 （选填“能”或“不能”）持续转动。
（2）将电源和开关换成小量程电流表，缓慢转动线圈，发现电流表的指针左右摆动，说明线圈在磁场中转动时产生了 （选填“直流”或“交流”）电，根据此原理可制成 机。
23．（2017•温州）我省开展“全面剿灭劣V类水”行动。为了治理某河道的水污染，相关部门放置了一批太阳能仿生水草的。几个月后效果明显。太阳能仿生水草主要由太阳能电池板、小型送风电动机以及若干人造水草等构成（如图），太阳能电池板为电动机供电，电动机工作，给河水持续提供空气，增加水体中的溶解氧，电动机工作时其能量如何转化？ 。
24．（2017•岳阳）如图，闭合开关，导体ab向左运动，若只改变电流方向，ab向 （选填“左”或“右”） 运动，以此为原理可制成 （选填“电动机”或“发电机”）。
25．（2017•百色）如图所示，闭合开关，在轨道上原来静止的金属杆向左运动，这表明磁场对通电金属杆产生 的作用，如果只改变通过金属杆的电流方向，金属杆将向 （选填“左”或“右”）运动。
26．（2017•徐州）如图所示，用漆包线绕成一个矩形线图，刮掉两端导线的外漆，放在支架上，下面放一块磁体，用纸做一个小风车固定在转轴上，风吹风车时，小量程电流表指针会发生偏转，这是一个 模型，是利用 原理工作的，工作时将风能转化为 能。
27．（2017•日照）发电机是利用 的原理发电的，将机械能转化为电能；太阳能热水箱是将太阳能转化为内能的装置。小明家的太阳能热水器的水箱中装有初温为15℃，质量为50kg的水，集热管每小时接收的太阳能为1.89×107J，则每小时该热水器里的水能升高的温度是 ℃．[不及热量损失，c水=4.2×103J/（kg•℃）]。
28．（2017•阜新）如图所示，当导体ab向右运动时，观察到的现象是电流表指针 （填“偏转”或“不偏转），这是 （填“磁生电”或“电生磁”）现象，工农业生产中的 （填“电动机”或“发电机”）就应用了此原理。
29．（2017•盐城）如图所示是小明设计的手摇电筒，其内部除灯泡、导线外只有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，手摇电筒中 相当于电源，它应用的是 原理，将 能转化为电能。
30．（2017•黄冈）如图是一款能发电的魔方充电器，转动魔方时，他根据 （选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程 能转化为电能，产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的 （选填“电源”或“用电器”）
31．（2017•宁波）2017年5月5日，国产大型客机C919首飞成功。
（1）由于地磁场的存在，C919在升空过程中，机翼会做切割 运动，从而在机翼两端产生感应电压。
（2）当它在高空巡航时，需要将机外气压较低的空气压入舱内，这一过程中，空气被压缩后内能 ，温度升高。
三．实验探究题（共5小题）
32．（2017•株洲）用一个铁钉、一节电池、一根电线和一个纽扣强磁铁，可组装成一个演示用的简易电动机，组装过程如图甲、乙、丙所示。
（1）乙图中，把铁钉和磁铁连起来后就能竖直地吸在电池的正极上，若磁铁的N极朝上，S极朝下，则磁化后的铁钉的尖端为 （填“N”或“S”）极，磁铁与铁钉间的吸引力 （填“大于”或“小于”）磁铁的重力。
（2）丙图中，用电线把电池的负极和磁铁连接起来，就有电流通过磁铁和铁钉，通过铁钉的电流方向是 （填“向上”或“向下”），磁铁上的电流由于受到 作用而带动铁钉开始旋转。
（3）这个简易电动机工作时，将电能转化为 能，若它的输入功率为2.0W，效率为60%，则输出功率为 W。
（4）演示时，若要改变铁钉的转动方向，可以改变 方向。电动机转动起来后，电线下端应间歇性地接触磁铁，这样做的好处是（写出一条即可） 。（提示：干电池通过的电流不允许长时间超过0.6A；磁铁磁性随温度升高而减弱。）
33．（2017•海南）如图所示，图甲是课本上“通电导线在磁场中受力”的实验示意图，小谦同学实际探究时，在电路上连接了一个滑动变阻器，实验记录如下表：
实验序号
磁场方向
ab中电流方向
ab运动方向
1
向下
无电流
静止不动
2
向下
由a向b
向左运动
3
向上
由a向b
向右运动
4
向下
由b向a
向右运动
（1）用笔画线代替导线，在乙图中将变阻器正确连入电路，小谦在电路中接入滑动变阻器的作用是 。
（2）比较实验2和3，说明通电导线在磁场中受力方向与 有关，比较实验 ，说明通电导线在磁场中受力方向与电流方向有关。
（3）小谦通过观察导线运动方向，来判断导线在磁场中受力方向，用到的科学方法是 。
（4）小谦想在甲图的基础上对实验进行改造，来探究影响感应电流方向的因素，为了观察到明显的实验现象，他要把图甲中的电源换成图丙中的 。
34．（2017•兰州）如图所示的实验装置，在两根水平且平行的金属轨道上放一根轻质导体ab。
（1）接通电源，这时会看到导体ab向左运动，这表明 ；
（2）若只对调磁体的磁极或只改变导体ab中的电流方向，观察到导体ab均向右运动，这表明 ；
（3）如果把磁体的两极对调，同时改变通过导体ab中的电流方向，会看到导体ab的运动方向跟原来 （选填“相同”或“相反”）。
35．（2017•云南）发电机是如何发电的呢？同学们用如图所示的装置进行探究。
（1）当导体ab静止悬挂起来后，闭合开关，灵敏电流计G指针不偏转，说明电路中 （选填“有”或“无”）电流产生。
（2）小芳无意间碰到导体ab，导体ab晃动起来，小明发现电流表指针发生了 偏转，就说：“让导体在磁场中运动就可产生电流”，但小芳说：“不一定，还要看导体怎样运动”。为验证猜想，它们继续探究，并把观察到的现象记录如下：
序号
磁体摆放方向
ab运动方向
电流计指针偏转情况
1
N极在上
竖直上下运动
不偏转
2
水平向左运动
向右偏转
3
水平向右运动
向左偏转
4
N极在下
竖直上下运动
不偏转
5
水平向左运动
向左偏转
6
水平向右运动
向右偏转
分析实验现象后，同学们一致认为小芳的观点是 （选填“正确”或“错误”）的，比较第2、3次实验现象发现，产生的电流的方向跟 有关；比较第3、6次实验现象发现，产生的电流的方向还跟 有关。
（3）在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指针又偏转了！他们再重复刚才的操作，发现电流表的指针都偏转，请教老师后得知，不论是导体运动还是磁体运动，只要闭合电路的一部分导体在 中做 运动，电路中就会产生感应电流，这就是发电机发电的原理，此原理最早由英国物理学家 发现。
36．（2017•长沙）在探究“导体在磁场中运动时产生感应电流的条件”的实验中，用一根绝缘的细线将一根导体棒AB悬挂在球形磁体的磁场中，再将导体棒AB，电流表及开关用导线连成一个闭合电路（如图所示）；
（1）闭合开关，让导体棒AB保持静止，电路中 （选填“有”或“无”）感应电流产生；
（2）闭合开关，当导体棒AB沿 （选填“竖直方向上下”或“水平方向左右”）运动时，电路中有感应电流产生。
2018中考物理一轮复习真题练习：考点22电动机与发电机
参考答案与试题解析
一．选择题（共21小题）
1．（2016•盐城）如图所示，小明用漆包线绕成线圈ABCD，将线圈一端的漆全部刮去，另一端刮去一半放入磁场，做成电动机模型。连接干电池后（ ）
A．线圈持续来回摆动
B．线圈沿固定方向持续转动
C．AB边中电流方向交替变化
D．CD边始终受到磁场力作用，且是动力
【解答】解：该线圈之所以能转动，是据通电导线在磁场中受力的作用的原理来工作的，但是该线圈在转过平衡位置时，若不改变电流的反向，此时所受到的磁场力会阻碍线圈的转动，故为了使线圈持续转动，将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用，另一个半周利用惯性转动；而真正的直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去。
AB、线圈沿固定方向持续转动，故A错误，B正确；
C、据上面的分析可知，AB边中电流方向是不变的，故C错误；
D、据上面的分析可知，CD边只有半圈受到磁场力作用，故D错误；
故选：B。
2．（2016•聊城）如图为直流电动机的基本构造示意图。以下相关的分析中正确的是（ ）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
【解答】解：A、电动机是利用通电导线在磁场中受力的作用的原理工作的，故A错误；
B、电动机工作过程中，消耗的电能大部分转化为机械能，有一部分电能转化成了热能，故B错误；
C、使线圈连续不停地转动下去是靠换向器来实现的，故C错误；
D、电动机是利用通电导线在磁场中受力的作用的原理工作的，且所受力的方向与电流的方向和磁场的方向有关，故仅改变磁感线的方向可以改变线圈转动的方向，故D正确；
故选：D。
3．（2017•柳州）如图所示的用电器中，利用电动机工作的是（ ）
A．
电扇
B．
电灯
C．
电热水壶
D．
电饭锅
【解答】解：A、电风扇核心部件是电动机，工作时主要把电能转化为机械能，是利用通电导体在磁场中受力运动制成的，故A正确；
B、电灯工作时，主要把电能转化为内能，使灯丝温度升高达到白炽状态而发光，是利用电流的热效应工作的，故B错误；
CD、电热水壶、电饭锅工作时，都把电能转化为内能，是利用电流的热效应工作的，故CD错误。
故选：A。
4．（2017•西宁）发电机和电动机的发明使人类步入电气化时代，制造电动机所依据的原理是（ ）
A．电磁感应现象
B．电流的周围存在着磁场
C．磁场间的相互作用
D．通电导体在磁场中受到力的作用
【解答】解：电动机是根据通电导体在磁场中受到力的作用的原理来工作的。
故选：D。
5．（2017•大连）电动机的工作原理是（ ）
A．电磁感应 B．电流周围存在磁场
C．磁场对通电导线的作用 D．同名磁极互相排斥
【解答】解：A、根据电磁感应现象制成了发电机，故A错误；
B、根据电流周围周围存在着磁场制作了电磁铁，故B错误；
C、根据磁场对通电导体的作用制作了电动机，故C正确；
D、磁磁体间的相互作用规律是：同名磁极互相排斥，异名磁极互相吸引，故D错误。
故选：C。
6．（2017•齐齐哈尔）根据图示装置探究的原理，可以制成下列哪种用电器（ ）
A．电水壶 B．电风扇 C．麦克风 D．电磁起重机
【解答】解：图中有电源，即闭合开关后，磁场中的金属棒ab中会有电流通过，即会在磁场中受力运动，即说明通电导线在磁场中受力的作用，电动机就是利用该原理制成的。
A、电水壶是利用电流的热效应工作的，故A错误；
B、电风扇中有电动机，是利用通电导线在磁场中受力的作用的原理，故B正确；
C、麦克风是利用电磁感应现象的原理，故C错误；
D、电磁起重机主要部件是一个电磁铁，即是利用电流的磁效应的原理工作的，故D错误；
故选：B。
7．（2017•盐城）如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（ ）
A．调换磁极 B．取走一节干电池
C．将导体棒a、b端对调 D．向左移动滑动变阻器滑片
【解答】解：
通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；
A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；
B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；
C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；
D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误。
故选：A。
8．（2017•宜宾）央视2套有一档节目“是真的吗？”曾经播出过一个小实验，如图所示：上、下两个磁铁的磁力能把铁钉、电池和下面的磁铁悬吊起来，再用导线与上下两个磁铁接触构成闭合电路，这时电池和下面的磁铁一起旋转起来。这表明（ ）
A．通电导线在磁场中受力 B．磁能生电
C．通电导体周围存在磁场 D．地球周围存在磁场
【解答】解：题中有电源，构成闭合回路，电路中有电流，导体在磁场中受到力的作用而转动，故A正确。
故选：A。
9．（2017•德州）如图为实验室常用电流表内部构造图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显出电流的大小。图中与这一过程工作原理相同的是（ ）
A． B． C． D．
【解答】解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A、图中为奥斯特实验装置，是利用电流的磁效应制成的，与电流表的制成原理无关，故A错误。
B、图中为发电机的原理图，是利用电磁感应现象制成的，与电流表的制成原理无关。故B错误。
C、图中为电动机的原理图，是利用通电线圈在磁场中受力而转动的理论制成的。故C正确；
D、图中电磁铁是利用电流的磁效应制成的，与电流表的制成原理无关。故D错误。
故选：C。
10．（2017•内江）据有关媒体报道，未来在我国航母上，将采用电磁弹射器装置。它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。那么，在下列四个实验中，与电磁弹射器的工作原理一致的是（ ）
A．图甲：对着磁铁旁线圈说话，示波器显示波形
B．图乙：闭合开关，金属棒在磁铁中运动起来
C．图丙：风车带动线圈在磁铁旁转动，闭合回路中有电流产生
D．图丁：手持金属棒在磁铁中运动，闭合回路中有电流产生
【解答】解：电磁弹射器利用的是导体在磁场中受到了磁场力的作用的原理。
A、图甲：对着磁铁旁线圈说话，示波器显示波形，是电磁感应的原理，故A错误；
B、图乙：闭合开关，通电金属棒在磁铁中运动起来，符合通电导体在磁场中受到磁场力的作用，故B正确；
C、图丙：风车带动线圈在磁铁旁转动，闭合回路中有电流产生，是电磁感应，故C错误；
D、图丁：手持金属棒在磁铁中运动，闭合回路中有电流产生，是电磁感应，故D错误。
故选：B。
11．（2017•乐山）下列电器中，利用电动机原理工作的是（ ）
A．电磁铁 B．电风扇 C．日光灯 D．电热水器
【解答】解：A、电磁铁是利用电流的磁效应工作的，没有电动机，故A错误；
B、电风扇的核心部件是电动机，是利用通电导体在磁场中受力的原理来工作的，故B正确；
C、日光灯主要将电能转化为光能，没有用到电动机，故C错误；
D、电热水器是利用电流的热效应工作的，没有用到电动机，故D错误。
故选：B。
12．（2017•广西）下列设备中，工作原理与如图所示的实验原理相同的是（ ）
A．电动机 B．发电机 C．电磁铁 D．电磁继电器
【解答】解：A、由图可知，电路中有电源，是电动机的工作原理图，其原理是通电导体在磁场中受到力的作用，故A符合题意。
B、发电机的原理图中没有电源，发电机是根据电磁感应原理制成的，故B不符合题意；
CD、电磁铁、电磁继电器都是利用电流的磁效应制成的，故CD不符合题意。
故选：A。
13．（2017•鞍山）下列四幅图中，用来研究磁场对通电导线有力的作用的是（ ）
A．图甲中，导体ab 左右摆动时电流计指针偏转
B．图乙中，闭合开关后线圈发生转动
C．图丙中，旋转启动钥匙后用电器工作
D．图丁中，闭合开关大头针被吸引
【解答】解：A、图甲中，导体ab 左右摆动时电流表指针偏转，是电磁感应现象，A不符合题意；
B、图乙中，闭合开关后线圈发生转动，说明了通电导线在磁场中受到力的作用，B符合题意；
C、图丙中，旋转启动钥匙后用电器工作，是电磁继电器的应用，C不符合题意；
D、图丁中，闭合开关后大头针被吸引，说明电磁铁具有磁性，D不符合题意。
故选：B。
14．（2017•温州）下列情景中，利用电磁感应原理的是（ ）
A．
司南指示方向
B．
测电笔辨别火线与零线
C．
电饭煲通电煮饭
D．
手摇发电机产生电流
【解答】解：
A、司南指示方向利用的是地磁场及磁极间的相互作用规律，故A错误；
B、测电笔辨别火线与零线利用的是通路时有电流通过用电器时，用电器会工作，不是利用电磁感应现象的，故B错误；
C、电饭煲通电煮饭利用的是电流的热效应，故C错误；
D、手摇发电机，电路中的线圈会做切割磁感线运动，线圈中产生电流，属于电磁感应现象，故D正确。
故选：D。
15．（2017•丹东）如图中，主要利用电磁感应原理工作的是（ ）
A．
水位自动报警器
B．
动圈式话筒
C．
电动机
D．
电磁起重机
【解答】解：A、水位自动报警器中有电磁铁，是利用电流的磁效应的原理工作的，故A错误；
B、动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应现象原理，故B正确；
C、电动机是利用通电导线在磁场中受力的作用的原理制成的，故C错误。
D、电磁起重机的主要部件是电磁铁，利用电流的磁效应原理，故D错误；
故选：B。
16．（2017•南京）如图所示是一种新式手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光，如图四个实验中能解释上述现象的是（ ）
A． B． C． D．
【解答】解：A、磁环是根据磁极间的作用力，故A不符合题意；
B、直导线中有电流时受力作用，不是电磁感应现象，故B不符合题意；
C、C图是利用电流的磁效应，不是电磁感应现象，故C不符合题意；
D、导体棒左右切割磁感线会产生感应电流，是电磁感应现象，故D符合题意。
故选：D。
17．（2017•百色）如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（ ）
A．甲和乙 B．丙和丁 C．甲和丙 D．乙和丁
【解答】解：
由图可知，乙、丁中线圈虽与磁场方向平行，但线圈的运动方向与磁场方向垂直，线圈做切割磁感线运动，故电路中有感应电流产生；而甲、丙中的线圈虽与磁场方向垂直，但线圈的运动方向与磁场方向平行，线圈不切割磁感线，因此没有感应电流产生，故D正确，ABC错误。
故选：D。
18．（2017•哈尔滨）如图是探究电磁感应现象的装置，如图所示的设备中利用此原理工作的是（ ）
A．
电磁铁 B．发电机
C．
电动机
D．
扬声器
【解答】解：A、电磁铁通电后会具有磁性，是电流的磁效应，故A错误；
B、发电机是利用电磁感应原理工作的，故B正确；
C、电动机的工作原理是通电线圈在磁场中受力运动，是磁场对电流的作用，故C错误；
D、扬声器的工作原理和电动机的工作原理是相同的，故D错误。
故选：B。
19．（2017•通辽）如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使永磁体在线圈中来回运动，灯泡就能发光，下列几个实验与其原理相同的是（ ）
A． B． C． D．
【解答】解：
永磁体在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光，所以手摇电筒的工作原理为电磁感应现象；
A、图中为奥斯特实验，说明了通电导体周围存在磁场，与手摇电筒的工作原理无关，故A错误。
B、此图的装置是通电螺线管，是用来研究通电螺线管周围的磁场，与手摇电筒的工作原理无关，故B错误。
C、图中闭合电路的部分导体在磁场中做切割磁感线运动，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，与手摇电筒的工作原理相符合，故C正确。
D、此图反映了通电导体在磁场中受到力的作用，与手摇电筒的工作原理无关，故D错误。
故选：C。
20．（2017•扬州）如图，是手摇式手电筒，只要转动手电筒的摇柄，灯泡就能发光。下列实验能揭示手电筒工作原理的是（ ）
A． B． C． D．
【解答】解：手摇式手电筒中没有电池，在晃动手电筒时，手电筒中的永磁体在线圈中运动，运动是相对而言的，相对于永磁体而言，线圈在做切割磁感线运动，线圈中就会产生感应电流，电流通过灯泡时，小灯泡就会发光。因此这种手电筒的工作原理是电磁感应现象，即发电机就是利用该原理制成的。
A、图中，通电导体在磁场中受力运动，为电动机的工作原理图，故A错；
B、图中，闭合电路的部分导体在磁场中切割磁感线运动，产生感应电流，为发电机的工作原理图，故B正确；
C、图中，反映通电导体的周围存在磁场，为电流的磁效应，故C错误；
D、图中，通电线圈在磁场中受力转动，为电动机的原理图，故D错误。
故选：B。
21．（2017•常州）如图所示，矩形线圈两端作为转轴置于支架上，与小量程电流表连接，线圈下面放置磁体，把小风车固定在转轴上，风吹风车转动，电流表指针偏转，下列实验中，与该装置原理相同的是（ ）
A． B． C． D．
【解答】解：根据题意可知，风吹风车转动，电流表指针偏转，有感应电流产生，属于电磁感应现象，是发电机的原理。
A、将磁铁悬挂起来，磁铁在地磁场的作用下指示南北，故A不符合题意；
B、此图为奥斯特实验装置，是电流的磁效应，说明通电导体周围有磁场，故B不符合题意；
C、此图中有电源，通电导体在磁场中受力运动，是电动机的原理图，故C不符合题意；
D、此图中导体在磁场中做切割磁感线运动时，电流表指针摆动，说明有感应电流产生，是电磁感应现象，故D符合题意。
故选：D。
二．填空题（共10小题）
22．（2017•南通）如图所示，用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场。
（1）闭合开关，由于磁场对 电流 有力的作用，线圈会转动；线圈在磁场中 不能 （选填“能”或“不能”）持续转动。
（2）将电源和开关换成小量程电流表，缓慢转动线圈，发现电流表的指针左右摆动，说明线圈在磁场中转动时产生了 交流 （选填“直流”或“交流”）电，根据此原理可制成 发电 机。
【解答】解：（1）闭合开关，通电线圈在磁场中能够转动，说明磁场对电流有力的作用，线圈会转动；线圈两端的漆全部刮去，转到平衡位置时，由于电流的方向不能改变，所以不能持续转动。
（2）将电源和开关换成小量程电流表，组成闭合电路，缓慢转动线圈，线圈在磁场中做切割磁感线运动时，电流表的指针左右摆动，说明线圈在磁场中转动时产生了感应电流，而且电流方向随时间发生变化，属于交流电，根据此原理可制成发电机。
故答案为：（1）电流；不能；（2）交流；发电。
23．（2017•温州）我省开展“全面剿灭劣V类水”行动。为了治理某河道的水污染，相关部门放置了一批太阳能仿生水草的。几个月后效果明显。太阳能仿生水草主要由太阳能电池板、小型送风电动机以及若干人造水草等构成（如图），太阳能电池板为电动机供电，电动机工作，给河水持续提供空气，增加水体中的溶解氧，电动机工作时其能量如何转化？ 电能转化为机械能 。
【解答】解：电动机转动过程中，消耗的是电能，所以电能减少，得到的是转动即机械能。所以是由电能转化为机械能。
故答案为：电能转化为机械能。
24．（2017•岳阳）如图，闭合开关，导体ab向左运动，若只改变电流方向，ab向 右 （选填“左”或“右”） 运动，以此为原理可制成 电动机 （选填“电动机”或“发电机”）。
【解答】解：
通电导体在磁场中受力的作用，磁场力的方向与磁场方向和电流方向有关；闭合开关，导体ab向左运动，若只改变电流方向，则导体ab受到磁场力的方向与原来相反，故ab向右运动。应用此原理可制成电动机。
故答案为：右；电动机。
25．（2017•百色）如图所示，闭合开关，在轨道上原来静止的金属杆向左运动，这表明磁场对通电金属杆产生 力 的作用，如果只改变通过金属杆的电流方向，金属杆将向 右 （选填“左”或“右”）运动。
【解答】解：
闭合开关，金属杆有电流通过，原来静止的金属杆向左运动，这表明磁场对通电金属杆产生了向左的作用力；
通电导体在磁场中受力的方向与磁场方向、电流方向有关；如果只改变通过金属杆的电流方向，则金属杆受力方向改变，金属杆将向右运动。
故答案为：力；右。
26．（2017•徐州）如图所示，用漆包线绕成一个矩形线图，刮掉两端导线的外漆，放在支架上，下面放一块磁体，用纸做一个小风车固定在转轴上，风吹风车时，小量程电流表指针会发生偏转，这是一个 发电机 模型，是利用 电磁感应 原理工作的，工作时将风能转化为 电 能。
【解答】解：图中线圈、导线和电流表组成闭合电路，线圈处在磁场中，风吹风车带动线圈转动切割磁感线从而产生感应电流，因此电流表指针会发生偏转；与发电机相同，是利用电磁感应现象原理工作的，工作时将风能转化为了电能。
故答案为：发电机；电磁感应；电。
27．（2017•日照）发电机是利用 电磁感应现象 的原理发电的，将机械能转化为电能；太阳能热水箱是将太阳能转化为内能的装置。小明家的太阳能热水器的水箱中装有初温为15℃，质量为50kg的水，集热管每小时接收的太阳能为1.89×107J，则每小时该热水器里的水能升高的温度是 85 ℃．[不及热量损失，c水=4.2×103J/（kg•℃）]。
【解答】解：发电机是利用电磁感应现象的原理发电的；
设水温升高为△t，由Q=cm△t得：
△t===90℃；
末温为t'=15℃+90℃=105℃；由于水的沸点为100℃，故水的最终温度为100℃，水升高的温度为100℃﹣15℃=85℃。
故答案为：电磁感应现象；85。
28．（2017•阜新）如图所示，当导体ab向右运动时，观察到的现象是电流表指针 偏转 （填“偏转”或“不偏转），这是 磁生电 （填“磁生电”或“电生磁”）现象，工农业生产中的 发电机 （填“电动机”或“发电机”）就应用了此原理。
【解答】解：如图所示，当导体ab向右运动时，ab做切割磁感线运动，导体中就会产生感应电流，会观察到的现象是电流表指针偏转，这是磁生电现象，即电磁感应现象，工农业生产中的发电机就应用了此原理。
故答案为：偏转；磁生电；发电机。
29．（2017•盐城）如图所示是小明设计的手摇电筒，其内部除灯泡、导线外只有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，手摇电筒中 线圈 相当于电源，它应用的是 电磁感应 原理，将 机械 能转化为电能。
【解答】解：当他沿图中箭头方向来回摇动手电筒时，固定的线圈在磁场中做切割磁感线运动，就产生了感应电流，线圈在装置中的作用相当于电源；由此可知，手电是利用电磁感应现象制成的，在产生电流的过程中，消耗了机械能，产生了电能，机械能转化为电能。
故答案为：线圈；电磁感应；机械。
30．（2017•黄冈）如图是一款能发电的魔方充电器，转动魔方时，他根据 电磁感应 （选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程 机械能 能转化为电能，产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的 电源 （选填“电源”或“用电器”）
【解答】解：转动魔方时，闭合电路的导体做切割磁感线运动，会产生感应电流，利用的是电磁感应现象；在发电的过程中，电能转化为机械能；
魔方给移动设备充电时，魔方提供电能，相当于电路中的电源。
故答案为：电磁感应；机械能；电源。
31．（2017•宁波）2017年5月5日，国产大型客机C919首飞成功。
（1）由于地磁场的存在，C919在升空过程中，机翼会做切割 磁感线 运动，从而在机翼两端产生感应电压。
（2）当它在高空巡航时，需要将机外气压较低的空气压入舱内，这一过程中，空气被压缩后内能 增大 ，温度升高。
【解答】解：（1）C919在升空过程中，机翼会做切割磁感线运动，从而在机翼内产生电流，机翼两端就会产生感应电压；
（2）对物体做功，物体的内能会增加，物体对外做功内能会减少。压缩机对空气做功，空气的温度升高内能增加。
故答案为：（1）磁感线；（2）增大。
三．实验探究题（共5小题）
32．（2017•株洲）用一个铁钉、一节电池、一根电线和一个纽扣强磁铁，可组装成一个演示用的简易电动机，组装过程如图甲、乙、丙所示。
（1）乙图中，把铁钉和磁铁连起来后就能竖直地吸在电池的正极上，若磁铁的N极朝上，S极朝下，则磁化后的铁钉的尖端为 N （填“N”或“S”）极，磁铁与铁钉间的吸引力 大于 （填“大于”或“小于”）磁铁的重力。
（2）丙图中，用电线把电池的负极和磁铁连接起来，就有电流通过磁铁和铁钉，通过铁钉的电流方向是 向下 （填“向上”或“向下”），磁铁上的电流由于受到 磁力 作用而带动铁钉开始旋转。
（3）这个简易电动机工作时，将电能转化为 机械 能，若它的输入功率为2.0W，效率为60%，则输出功率为 1.2 W。
（4）演示时，若要改变铁钉的转动方向，可以改变 电流 方向。电动机转动起来后，电线下端应间歇性地接触磁铁，这样做的好处是（写出一条即可） 保护电源 。（提示：干电池通过的电流不允许长时间超过0.6A；磁铁磁性随温度升高而减弱。）
【解答】解：（1）乙图中，把铁钉和磁铁连起来后就能竖直地吸在电池的正极上，若磁铁的N极朝上，S极朝下，则磁化后的铁钉根据异名磁极相互吸引可得铁钉的尖端为N极，磁铁与铁钉间的吸引力大于磁铁的重力。
（2）干电池外部，电流从正极流向负极，所以通过铁钉的电流方向是向下的；磁铁上的电流位于磁场中，由于受到磁力作用而转动；
（3）简易电动机工作时，将电能转化为机械能；
输出功率为P输出=P输入×60%=2.0W×60%=1.2W；
（4）通电导体在磁场中转动的方向取决于其在磁场中的受力方向，其受力方向改变则其转动方向就改变；而其受力方向与导体中电流的方向和磁场的方向有关。因此要改变铁钉转动方向可以改变铁钉中的电流方向或磁场方向；
电动机转动起来后，若长时间通电，会损坏电源；另外电流通过磁铁，会产生热量，温度升高，使磁铁的磁性减弱，所以为了保护电源和不减弱磁铁的磁性，应使电线下端应间歇性地接触磁铁。
故答案为：（1）N；大于；（2）向下；磁力；（3）机械；1.2；（4）电流；保护电源。
33．（2017•海南）如图所示，图甲是课本上“通电导线在磁场中受力”的实验示意图，小谦同学实际探究时，在电路上连接了一个滑动变阻器，实验记录如下表：
实验序号
磁场方向
ab中电流方向
ab运动方向
1
向下
无电流
静止不动
2
向下
由a向b
向左运动
3
向上
由a向b
向右运动
4
向下
由b向a
向右运动
（1）用笔画线代替导线，在乙图中将变阻器正确连入电路，小谦在电路中接入滑动变阻器的作用是 保护电路 。
（2）比较实验2和3，说明通电导线在磁场中受力方向与 磁场方向 有关，比较实验 2、4 ，说明通电导线在磁场中受力方向与电流方向有关。
（3）小谦通过观察导线运动方向，来判断导线在磁场中受力方向，用到的科学方法是 转换法 。
（4）小谦想在甲图的基础上对实验进行改造，来探究影响感应电流方向的因素，为了观察到明显的实验现象，他要把图甲中的电源换成图丙中的 灵敏电流计 。
【解答】解：滑动变阻器按“一上一下”的接；接法如图所示：
滑动变阻器起到保护电路的作用防止电源被短路；
（2）比较实验2和3，电流方相相同，磁场方向不同，导体运动的方向不同，说明通电导线在磁场中受力方向与磁场方向有关；
比较实验2、4，磁场方向相同，电流方向不同，导体运动方向不同，说明通电导线在磁场中受力方向与电流方向有关。
（3）实验中通过观察导线运动方向，来判断导线在磁场中受力方向，用到的科学方法是转换法；
（4）探究影响感应电流方向的因素，为了观察到明显的实验现象，需要用灵敏电流计代替电源来显示产生感应电流的方向。
故答案为：（1）见上图；保护电路；（2）磁场方向；2、4；（3）转换法；（4）灵敏电流计。
34．（2017•兰州）如图所示的实验装置，在两根水平且平行的金属轨道上放一根轻质导体ab。
（1）接通电源，这时会看到导体ab向左运动，这表明 通电导体在磁场中会受力的作用 ；
（2）若只对调磁体的磁极或只改变导体ab中的电流方向，观察到导体ab均向右运动，这表明 通电导体在磁场中受力的方向与磁场方向和电流方向均有关 ；
（3）如果把磁体的两极对调，同时改变通过导体ab中的电流方向，会看到导体ab的运动方向跟原来 相同 （选填“相同”或“相反”）。
【解答】解：（1）接通电源，这时会看到导体ab向左运动，即说明ab受到向左的力的作用，即说明通电导体在磁场中会受力的作用；
（2）只对调磁体的磁极或只改变导体ab中的电流方向，观察到导体ab均向右运动，即说明ab所受力的方向发生了改变，即说明：通电导体在磁场中受力的方向与磁场方向和电流方向均有关；
（3）如果把磁体的两极对调，同时改变通过导体ab中的电流方向，即等于改变了两个因素，所以会看到导体ab的运动方向跟原来相同；
故答案为：（1）通电导体在磁场中会受力的作用；
（2）通电导体在磁场中受力的方向与磁场方向和电流方向均有关；
（3）相同；
35．（2017•云南）发电机是如何发电的呢？同学们用如图所示的装置进行探究。
（1）当导体ab静止悬挂起来后，闭合开关，灵敏电流计G指针不偏转，说明电路中 无 （选填“有”或“无”）电流产生。
（2）小芳无意间碰到导体ab，导体ab晃动起来，小明发现电流表指针发生了 偏转，就说：“让导体在磁场中运动就可产生电流”，但小芳说：“不一定，还要看导体怎样运动”。为验证猜想，它们继续探究，并把观察到的现象记录如下：
序号
磁体摆放方向
ab运动方向
电流计指针偏转情况
1
N极在上
竖直上下运动
不偏转
2
水平向左运动
向右偏转
3
水平向右运动
向左偏转
4
N极在下
竖直上下运动
不偏转
5
水平向左运动
向左偏转
6
水平向右运动
向右偏转
分析实验现象后，同学们一致认为小芳的观点是 正确 （选填“正确”或“错误”）的，比较第2、3次实验现象发现，产生的电流的方向跟 导体的运动方向 有关；比较第3、6次实验现象发现，产生的电流的方向还跟 磁场方向 有关。
（3）在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指针又偏转了！他们再重复刚才的操作，发现电流表的指针都偏转，请教老师后得知，不论是导体运动还是磁体运动，只要闭合电路的一部分导体在 磁场 中做 切割磁感线 运动，电路中就会产生感应电流，这就是发电机发电的原理，此原理最早由英国物理学家 法拉第 发现。
【解答】解：
（1）当导体ab静止悬挂起来后，闭合开关，此时导体没有做切割磁感线运动，灵敏电流计G指针不偏转，说明电路中无电流产生；
（2）根据表格中的信息可知，当导体在磁场中运动时，电流计指针不一定偏转，说明不一定产生电流，故小芳的观点是正确的；
比较第2、3次实验现象发现，磁场方向相同，导体运动的方向不同，产生电流的方向不同，即产生的电流的方向跟导体运动方向有关；
比较第3、6次实验现象发现，导体运动的方向相同，磁场方向不同，产生电流的方向不同，即产生的电流的方向还跟磁场方向有关。
（3）电路闭合时，不论是导体运动还是磁体运动，导体会做切割磁感线运动，所以导体中有感应电流产生，这种现象是电磁感应，此原理最早由英国物理学家法拉第发现的。
故答案为：（1）无；（2）正确；导体的运动方向；磁场方向；（3）磁场；切割磁感线；法拉第。
36．（2017•长沙）在探究“导体在磁场中运动时产生感应电流的条件”的实验中，用一根绝缘的细线将一根导体棒AB悬挂在球形磁体的磁场中，再将导体棒AB，电流表及开关用导线连成一个闭合电路（如图所示）；
（1）闭合开关，让导体棒AB保持静止，电路中 无 （选填“有”或“无”）感应电流产生；
（2）闭合开关，当导体棒AB沿 水平方向左右 （选填“竖直方向上下”或“水平方向左右”）运动时，电路中有感应电流产生。
【解答】解：（1）闭合开关，让导体棒AB保持静止，AB没有做切割磁感线运动，不会产生感应电流；
（2）闭合开关，当导体棒AB沿水平方向左右运动时，会切割磁感线，电路中有感应电流产生。
故答案为：（1）无；（2）水平方向左右。
相关试卷
2018中考物理一轮复习真题练习：考点18欧姆定律： 这是一份2018中考物理一轮复习真题练习：考点18欧姆定律，共42页。
2018中考物理一轮复习真题练习：考点17电流与电压： 这是一份2018中考物理一轮复习真题练习：考点17电流与电压，共34页。
2018中考物理一轮复习真题练习：考点15内能和热机： 这是一份2018中考物理一轮复习真题练习：考点15内能和热机，共28页。
