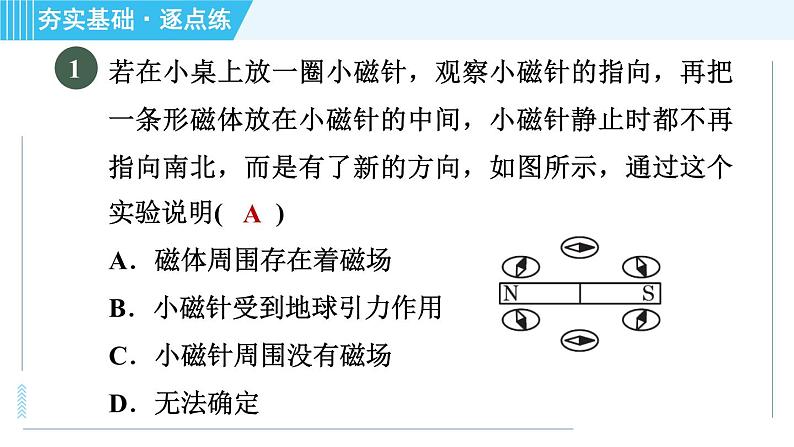

若在小桌上放一圈小磁针，观察小磁针的指向，再把一条形磁体放在小磁针的中间，小磁针静止时都不再指向南北，而是有了新的方向，如图所示，通过这个实验说明(　　)A．磁体周围存在着磁场B．小磁针受到地球引力作用C．小磁针周围没有磁场D．无法确定

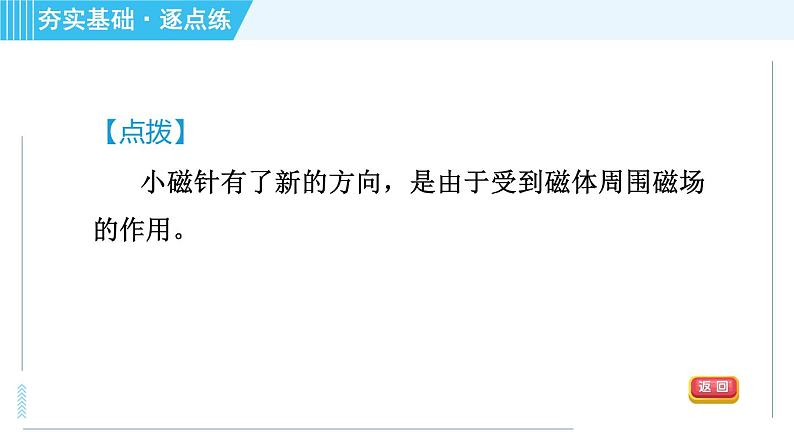

【点拨】小磁针有了新的方向，是由于受到磁体周围磁场的作用。

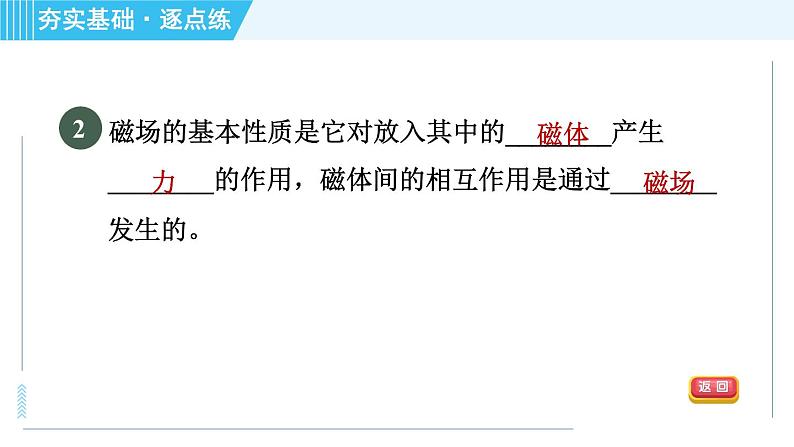

磁场的基本性质是它对放入其中的________产生________的作用，磁体间的相互作用是通过________发生的。

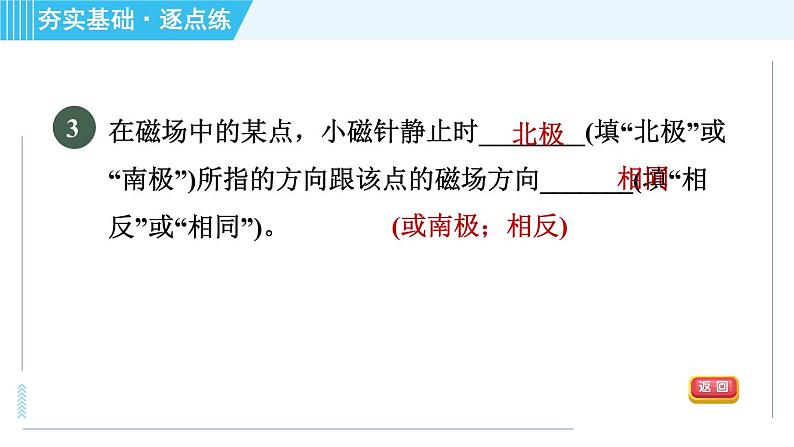

在磁场中的某点，小磁针静止时________(填“北极”或“南极”)所指的方向跟该点的磁场方向_______(填“相反”或“相同”)。

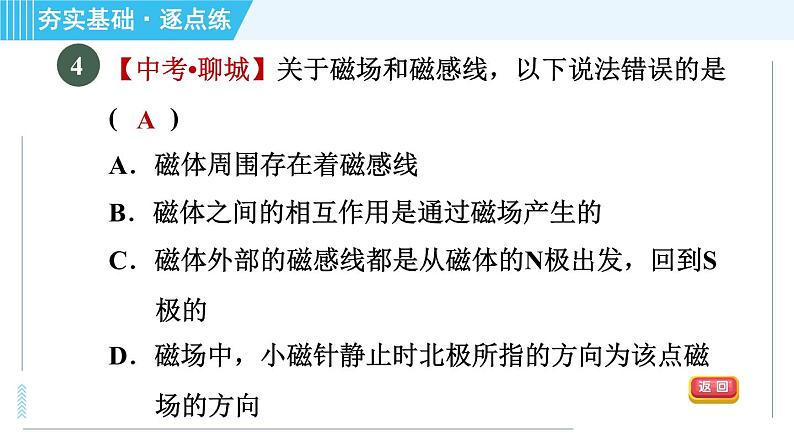

【中考•聊城】关于磁场和磁感线，以下说法错误的是(　　)A．磁体周围存在着磁感线B．磁体之间的相互作用是通过磁场产生的C．磁体外部的磁感线都是从磁体的N极出发，回到S极的D．磁场中，小磁针静止时北极所指的方向为该点磁场的方向
【2020•北京，多选】某同学研究磁体周围的磁场情况，将一根条形磁体放在水平桌面上，在它周围放置一些小磁针，小磁针的指向情况如图甲所示；将小磁针拿掉之后，在条形磁体上面放一块有机玻璃，玻璃上均匀撒一层铁屑，轻轻敲打玻璃，可以看到铁屑的分布情况如图乙所示；根据图甲和图乙所示的实验现象，用磁感线描述条形磁体周围的磁场情况如图丙所示。下列说法正确的是(　　)
A．图甲所示的实验，研究的是条形磁体周围的磁场方向特点B．图乙所示的实验，研究的是条形磁体周围的磁场分布特点C．图丙所示的条形磁体周围的磁感线，是人们为了描述磁场建立的物理模型D．由图丙可知，条形磁体周围的磁场是由磁感线组成的
【2021•天津南开区月考】以下描述两个磁极间的磁感线分布图中，正确的是(　　)
【中考•长沙】指南针是我国古代的四大发明之一，有关指南针和地磁场的说法正确的是(　　)A．指南针静止时指示南北方向，是因为指南针受到地磁场的作用B．指南针静止时南极指向地理北极C．如果地磁场消失，指南针还能指示南北方向D．信鸽是靠绑在身上的小磁铁来实现导航的
【2020•天门】指南针是我国古代四大发明之一，利用指南针能辨别方向，是因为指南针受到了________的作用，它的南极指向地理的________方。
【中考•淄博】磁感线可以方便地描述磁场，关于磁感线的认识正确的是(　　)A．磁感线是由铁屑组成的B．磁感线是磁体周围真实存在的曲线C．磁体周围的磁感线都是从磁体的S极出发回到N极D．地磁场的磁感线是从地球南极附近出发回到北极附近
【点拨】本题易因对磁感线的概念理解不清而出错。磁感线是为了形象描述磁场而建立的一种模型，并不真实存在，故A、B错误。在磁体外部，磁感线从N极出发，回到S极；在磁体内部，磁感线从S极出发，回到N极，故C错误。
【中考•重庆】请在图中的A点用箭头画出条形磁体外部磁感线的方向。
【中考•常州】如图所示的蹄形磁体，请用箭头画出图中标注的所有磁感线的方向。
【中考•福州】请标出图中小磁针静止时的N极。
【点拨】磁感线的方向与静止在该点的小磁针北极的指向相同。
【中考•东营】如图所示是两个磁极之间的磁感线，请在图中标出两个磁极的名称和小磁针静止时的N极。
【2020•泰州】如图所示，小磁针在条形磁体作用下处于静止状态，标出条形磁体的N极和A点处的磁场方向(用箭头表示)。
如图是一个蹄形磁铁，磁铁周围实线是磁极附近的部分磁感线，小磁针在图示位置静止，请标出蹄形磁铁的N极和S极及周围磁感线方向。
【中考•安徽】一个能绕中心转动的小磁针在图示位置保持静止。某时刻开始小磁针所在的区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后(　　)
A．两极所受的力是平衡力，所以不会发生转动B．两极所受的力方向相反，所以会持续转动C．只有N极受力，会发生转动，最终静止时N极所指方向水平向右D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右
【点拨】某时刻开始小磁针所在的区域出现水平向右的磁场，小磁针将会受到磁场力的作用，且N极受力方向与磁场方向相同，水平向右；S极受力方向与磁场方向相反，水平向左。因此，小磁针会发生转动，最终小磁针在磁场中静止，N极所指方向水平向右。
【中考•常州】三个磁体相邻磁极间的磁感线分布如图所示，D端为________(填“N”或“S”)极，B端为________(填“N”或“S”)极。
【点拨】由右侧磁感线形状可知，D与右侧的N极应是同名磁极，则D端为N极， C端为S极；由左侧磁感线形状可知，C端与B端应是异名磁极，则B端为N极。
【中考•盐城】在探究两个靠近的异名磁极周围磁感线的分布时，几位同学提出了以下四种猜想：
