58中考冲刺：力学作图题专题(基础)

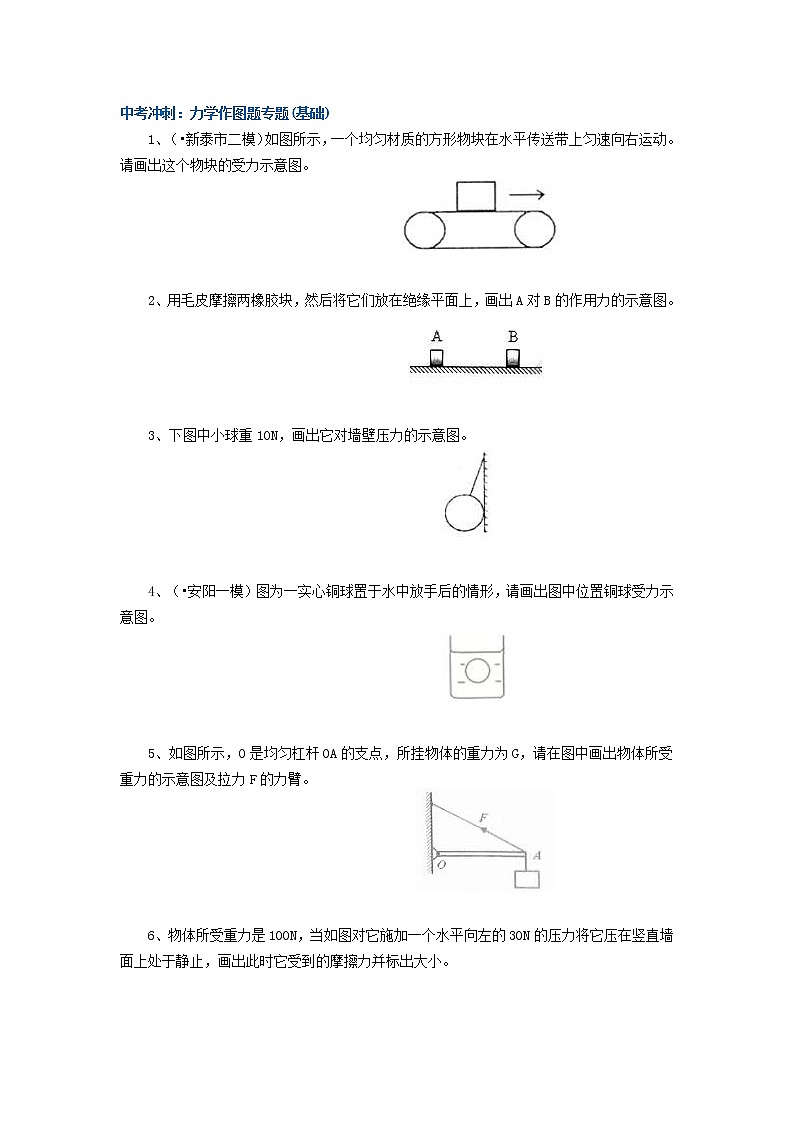

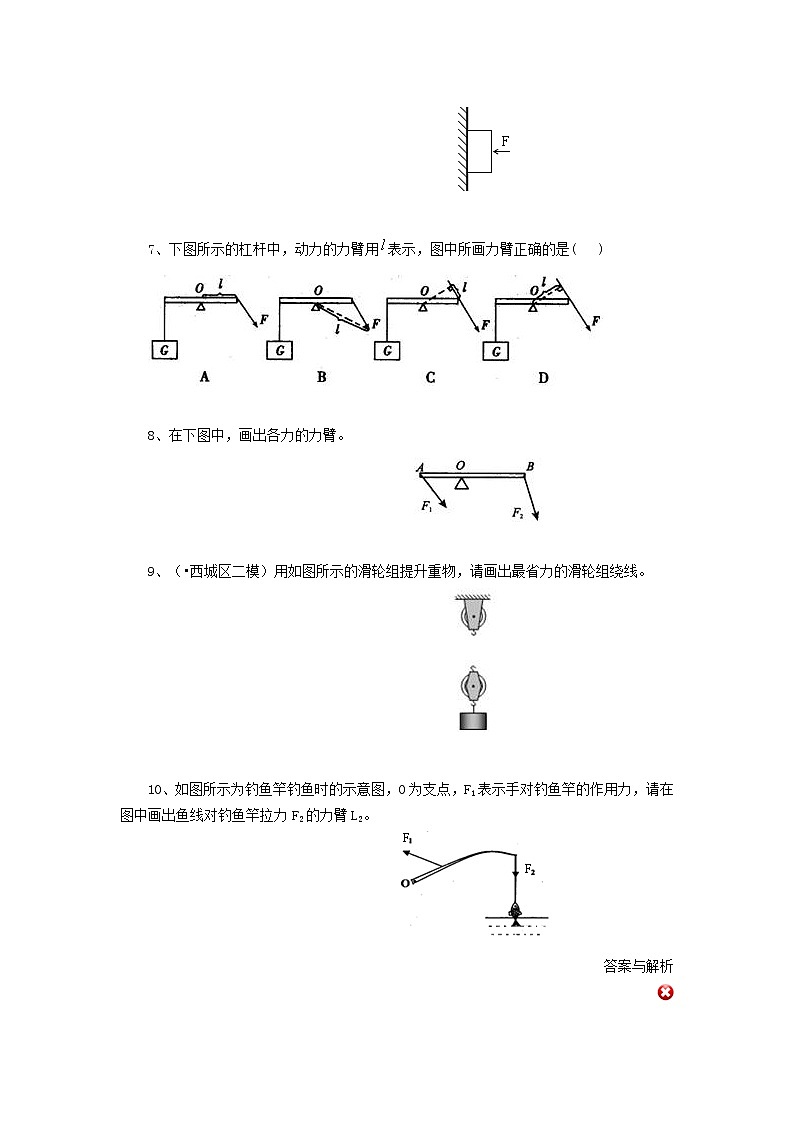

这是一份58中考冲刺：力学作图题专题(基础)，共5页。教案主要包含了答案与解析等内容，欢迎下载使用。

答案与解析
1、【答案】如图所示

【解析】由于物体A和传送带一起匀速运动，相对静止，所以A不受摩擦力的作用，只受重力和支持力的作用，并且这两个力是一对平衡力，作图时应注意两条线段长度要相等；如图所示。
2、【答案】如图所示

【解析】用毛皮摩擦两橡胶块带同种电荷，相互排斥，所以A对B的作用力水平向右。
3、【答案】如图所示

【解析】小球对墙壁压力作用在小球与墙壁的接触面上，垂直于墙壁。
4、【答案】如图所示

【解析】铜的密度比水大，因此铜球在水中下沉，浮力小于重力；过球心分别沿竖直向下的方向和竖直向上的方向画一条带箭头的线段，分别用符号G和F浮表示；注意表示重力线段比表示浮力的线段要长些；如图所示。
5、【答案】如图所示

6、【答案】如图所示

【解析】木块在竖直方向上，受到重力和摩擦力的作用，由于木块处于静止状态，所以摩擦力与重力是一对平衡力，大小相等，方向相反，即物体受到墙面的摩擦力f=G=100N，方向竖直向上。过物体的重心沿竖直向上的方向画一条带箭头的线段，大小为100N。
7、【答案】D
【解析】力臂是支点到力的作用线的垂直距离。
8、【答案】如图所示

9、【答案】如图所示

【解析】一定一动组成的滑轮组有两种绕绳方式，一种起自定滑轮，省的力；一种起自动滑轮，省的力。
10、【答案与解析】
找到支点O及F2的作用线，从支点开始向力的作用线作垂线，并标出力臂，如下图所示。
