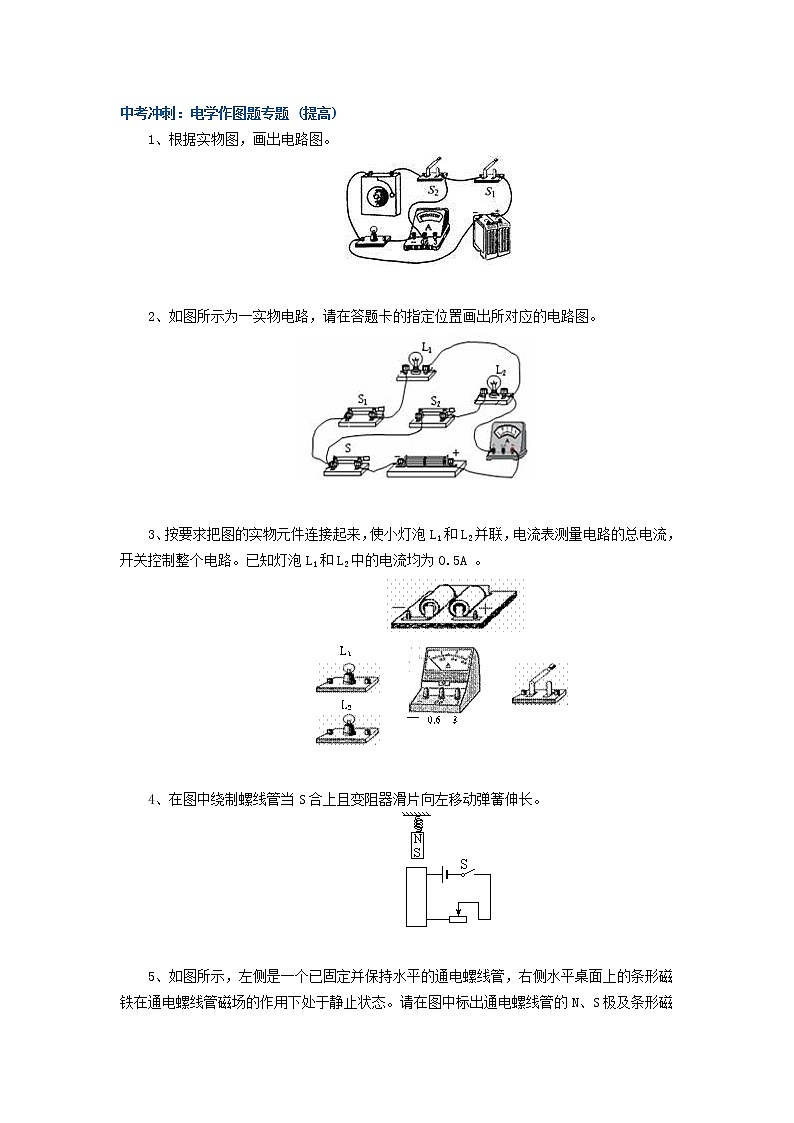

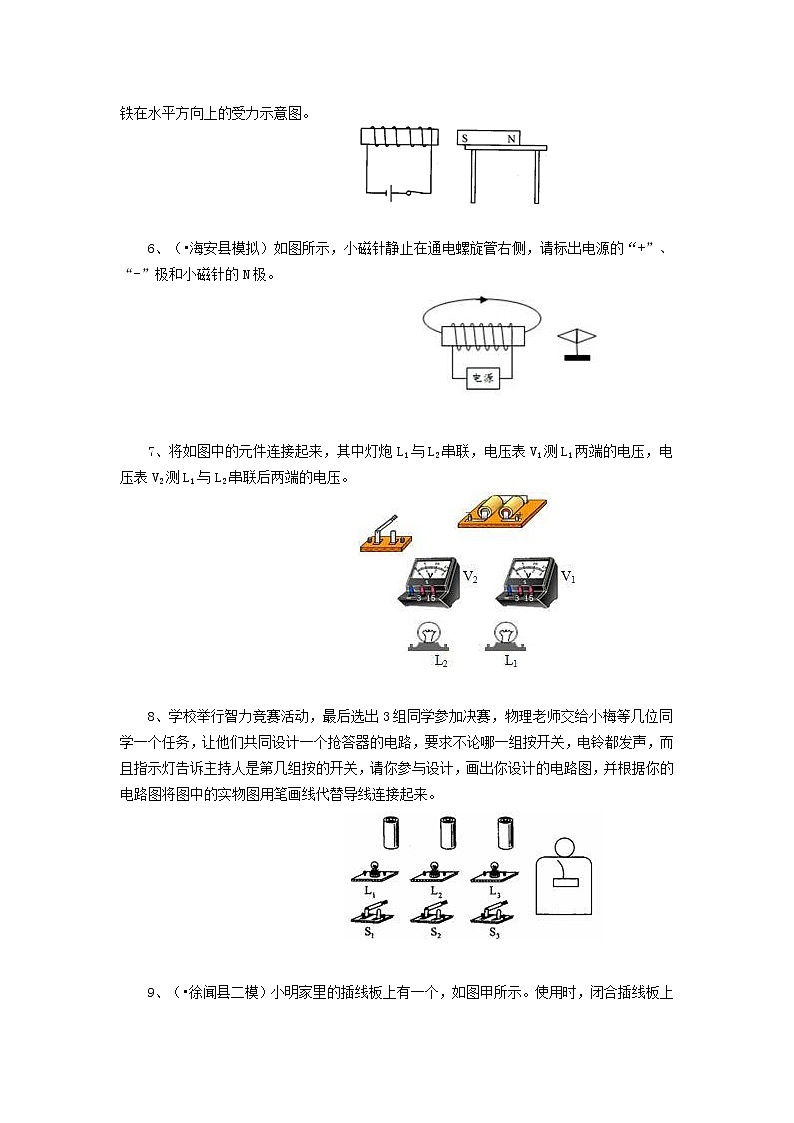

中考冲刺：电学作图题专题 (提高)

这是一份中考冲刺：电学作图题专题 (提高)，共6页。教案主要包含了答案与解析等内容，欢迎下载使用。

答案与解析

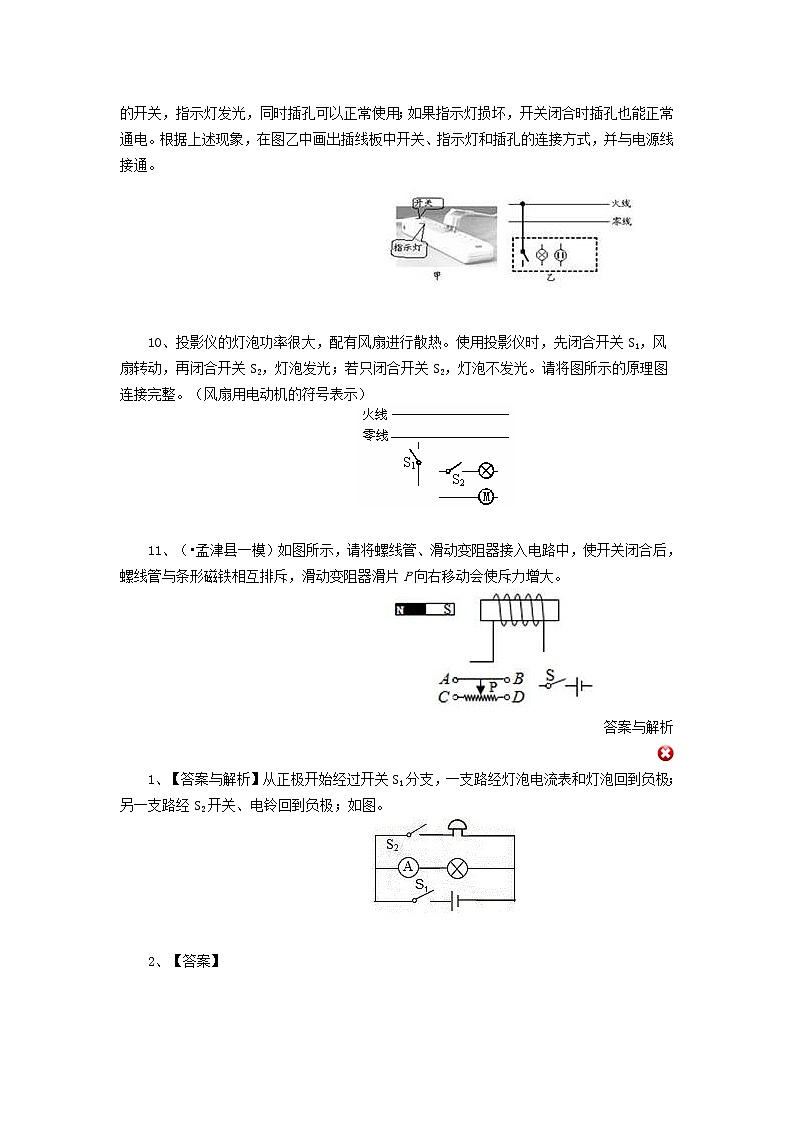

1、【答案与解析】从正极开始经过开关S1分支，一支路经灯泡电流表和灯泡回到负极；另一支路经S2开关、电铃回到负极；如图。

2、【答案】

【解析】根据题意，开关S在干路上，S1控制灯泡L1 ,S2控制小灯泡L2,电流表测干路电流。要注意所有元件与电路图一一对应。
3、【答案】

4、【答案】

5、【答案与解析】①由图示可知，螺线管中的电流方向是从右端流入左端流出，结合螺线管的绕向，可以确定螺线管左端为N极，根据磁极间作用规律可知，条形磁铁左端要受到电磁铁对它一个向右的排斥力。②条形磁铁在电磁铁向右的排斥力的作用下仍处于平衡状态，说明其在水平方向上受到平衡力的作用，由此可知，桌面对条形磁铁有一个向左的摩擦力来平衡电磁铁的斥力。如下图所示。

6、【答案】

【解析】在磁体的周围，磁感线是从磁体的N极出发，回到S极，所以图示的螺线管的左端为N极。根据螺线管的N极和线圈的绕向，利用右手螺旋定则可以确定电流是从螺线管的右端流入，左端流出。从而可以确定电源的右端为正极。根据磁极间的相互作用可知，小磁针左端为N极。
7、【答案与解析】从正极开始，经过开关，两只灯泡后回到负极，电压表V1测L1两端的电压，电压表V2测L1与L2串联后两端的电压，如图。

8、【答案与解析】不论哪一组按开关，该组的指示灯都亮，这说明各组开关与对应的指示灯必须是串联，且三组指示灯互不影响，即它们相互并联；而且不论哪一组按开关，电铃都发声，因此电铃必须连接在干路上。答案如图所示。

9、【答案】如图所示

10、【答案】

11、【答案与解析】开关闭合后，螺线管与条形磁铁相互排斥，应使电磁铁左侧为S极，由安培定则可知：螺线管中电流方向从左边流入；滑动变阻器滑片P向右移动会使斥力增大，说明滑动变阻器接入电路的阻值减小，因此需将滑动变阻器右侧下接线柱连入电路。如图所示。
