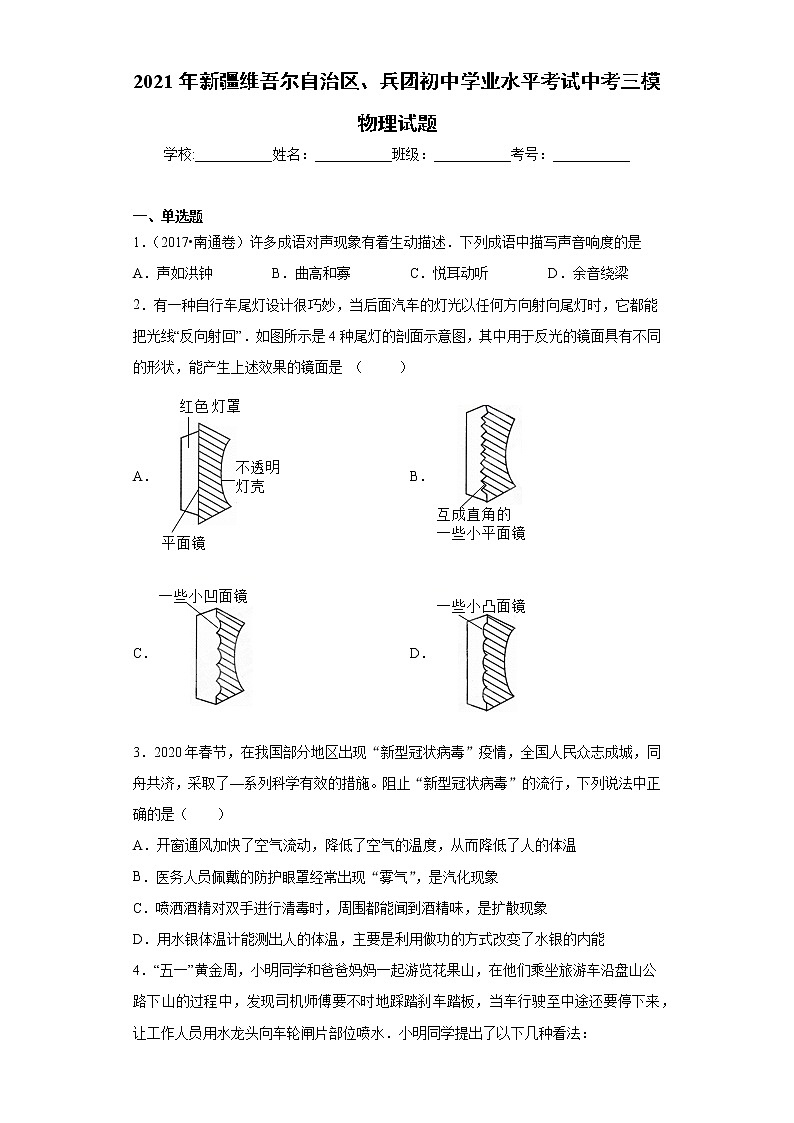

2021年新疆维吾尔自治区、兵团初中学业水平考试中考三模物理试题
学校:___________姓名：___________班级：___________考号：___________


一、单选题
1．（2017•南通卷）许多成语对声现象有着生动描述．下列成语中描写声音响度的是
A．声如洪钟 B．曲高和寡 C．悦耳动听 D．余音绕梁
2．有一种自行车尾灯设计很巧妙，当后面汽车的灯光以任何方向射向尾灯时，它都能把光线“反向射回”．如图所示是4种尾灯的剖面示意图，其中用于反光的镜面具有不同的形状，能产生上述效果的镜面是 （ ）
A． B．
C． D．
3．2020年春节，在我国部分地区出现“新型冠状病毒”疫情，全国人民众志成城，同舟共济，采取了—系列科学有效的措施。阻止“新型冠状病毒”的流行，下列说法中正确的是（　　）
A．开窗通风加快了空气流动，降低了空气的温度，从而降低了人的体温
B．医务人员佩戴的防护眼罩经常出现“雾气”，是汽化现象
C．喷洒酒精对双手进行清毒时，周围都能闻到酒精味，是扩散现象
D．用水银体温计能测出人的体温，主要是利用做功的方式改变了水银的内能
4．“五一”黄金周，小明同学和爸爸妈妈一起游览花果山，在他们乘坐旅游车沿盘山公路下山的过程中，发现司机师傅要不时地踩踏刹车踏板，当车行驶至中途还要停下来，让工作人员用水龙头向车轮闸片部位喷水．小明同学提出了以下几种看法：

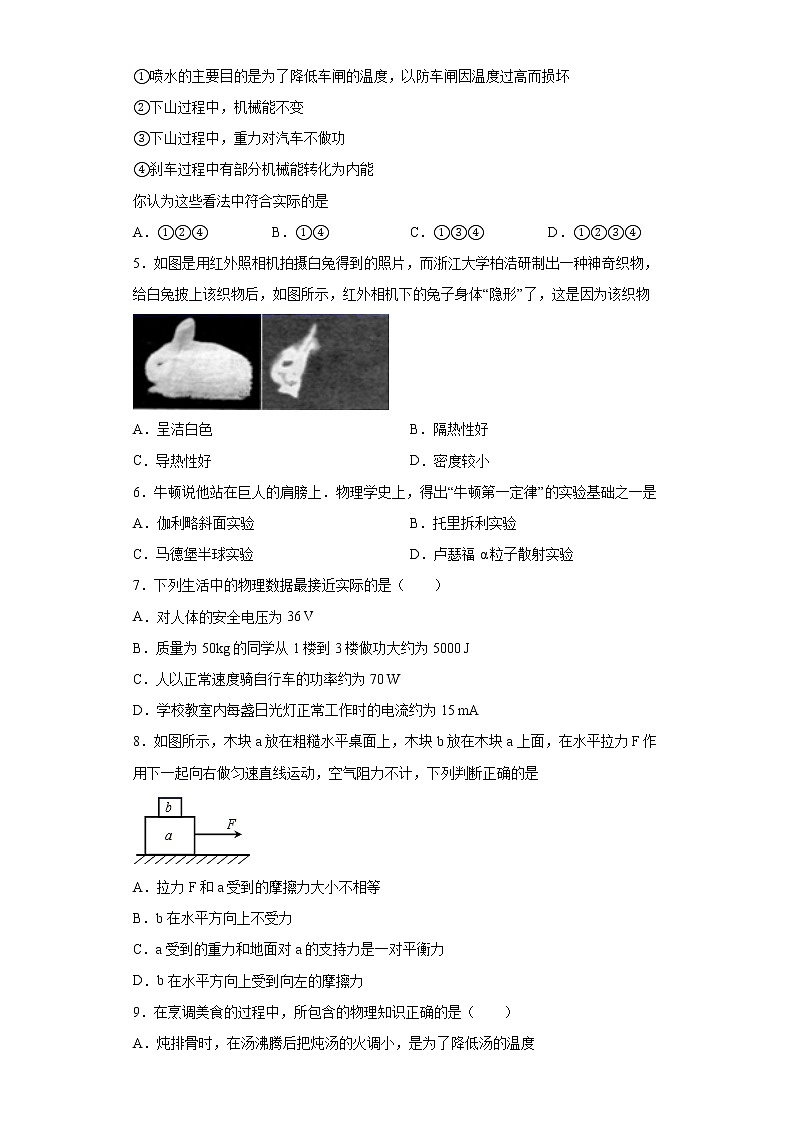

①喷水的主要目的是为了降低车闸的温度，以防车闸因温度过高而损坏
②下山过程中，机械能不变
③下山过程中，重力对汽车不做功
④刹车过程中有部分机械能转化为内能
你认为这些看法中符合实际的是
A．①②④ B．①④ C．①③④ D．①②③④
5．如图是用红外照相机拍摄白兔得到的照片，而浙江大学柏浩研制出一种神奇织物，给白兔披上该织物后，如图所示，红外相机下的兔子身体“隐形”了，这是因为该织物

A．呈洁白色 B．隔热性好
C．导热性好 D．密度较小
6．牛顿说他站在巨人的肩膀上．物理学史上，得出“牛顿第一定律”的实验基础之一是
A．伽利略斜面实验 B．托里拆利实验
C．马德堡半球实验 D．卢瑟福α粒子散射实验
7．下列生活中的物理数据最接近实际的是（　　）
A．对人体的安全电压为36 V
B．质量为50kg的同学从1楼到3楼做功大约为5000 J
C．人以正常速度骑自行车的功率约为70 W
D．学校教室内每盏日光灯正常工作时的电流约为15 mA
8．如图所示，木块a放在粗糙水平桌面上，木块b放在木块a上面，在水平拉力F作用下一起向右做匀速直线运动，空气阻力不计，下列判断正确的是

A．拉力F和a受到的摩擦力大小不相等
B．b在水平方向上不受力
C．a受到的重力和地面对a的支持力是一对平衡力
D．b在水平方向上受到向左的摩擦力

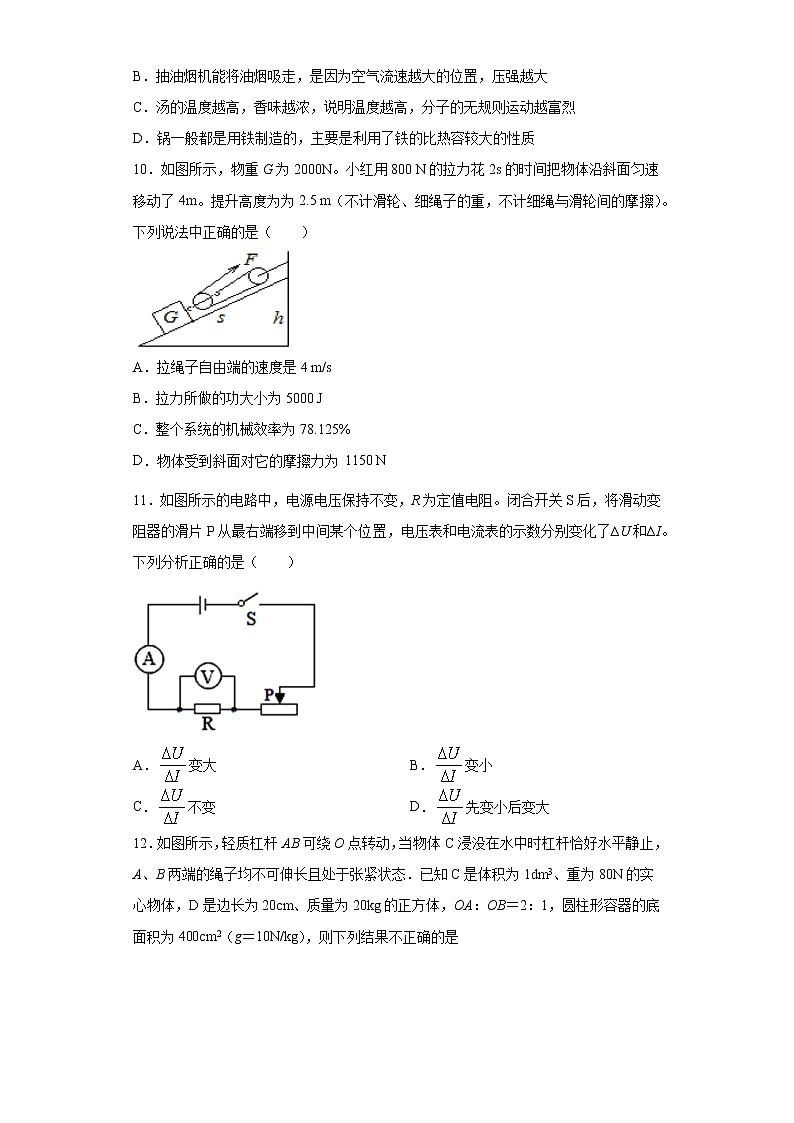

9．在烹调美食的过程中，所包含的物理知识正确的是（　　）
A．炖排骨时，在汤沸腾后把炖汤的火调小，是为了降低汤的温度
B．抽油烟机能将油烟吸走，是因为空气流速越大的位置，压强越大
C．汤的温度越高，香味越浓，说明温度越高，分子的无规则运动越富烈
D．锅一般都是用铁制造的，主要是利用了铁的比热容较大的性质
10．如图所示，物重G为2000N。小红用800 N的拉力花2s的时间把物体沿斜面匀速移动了4m。提升高度为为2.5 m（不计滑轮、细绳子的重，不计细绳与滑轮间的摩擦）。下列说法中正确的是（　　）

A．拉绳子自由端的速度是4 m/s
B．拉力所做的功大小为5000 J
C．整个系统的机械效率为78.125%
D．物体受到斜面对它的摩擦力为 1150 N
11．如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了∆U和∆I。下列分析正确的是（　　）

A．变大 B．变小
C．不变 D．先变小后变大
12．如图所示，轻质杠杆AB可绕O点转动，当物体C浸没在水中时杠杆恰好水平静止，A、B两端的绳子均不可伸长且处于张紧状态．已知C是体积为1dm3、重为80N的实心物体，D是边长为20cm、质量为20kg的正方体，OA：OB＝2：1，圆柱形容器的底面积为400cm2（g＝10N/kg），则下列结果不正确的是

A．物体C的密度为8×103kg/m3
B．杠杆A端受到细线的拉力为70N
C．物体D对地面的压强为1.5×103Pa
D．物体C浸没在水中前后，水对容器底的压强增大了2×103Pa

二、填空题
13．（1）疫情防控期间，对进校人员进行体温监测。当人靠近摄像头时。光源自动打开，照亮______（选填“人”或“显示屏”）。人通过摄像头成一个倒立、______的实像，并利用______（选填“红外线”或“紫外线”）实时测量人体温度，从而达到监测目的。

（2）2019年2月5日，中国第一部真正意义上的科幻大片《流浪地球》正式上映。如图所示，是航天员刘培强出舱时的英姿。在飞行过程中，以航天飞机为参照物，驾驶员是______的。出舱的航天员与轨道舱之间需要系上一根安全绳，当航天员意外漂离轨道舱时，可拉着绳子返回轨道舱，这是利用物体间______的原理。航天员在完全失重的太空轨道舱中不能正常使用的是______。

A．天平 B．刻度尺 C．握力计
14．现在有一种先进的焊接技术，叫“旋转焊接”。如图所示，不旋转的铝件在强大压力作用下顶住高速旋转的铜件，通过______（选填“做功”或“热传递”）的方式，把机械能转化为______，使两者接触处温度急剧升高，从而使两者相互渗透，紧密结合在一起。

（2）如图所示是200 g冰的熔化图象（相同时间内物质吸收的热量相同），它在BC段吸收的热量是______J，它的0~5 min的图象AB比15~25min的图象CD陡的原因是______。[c水=4.2×103 J/（kg·℃）]

15．（1）如图甲所示，小明参加高山速降滑雪运动，滑雪板板尾从A点开始加速下滑并越过C点。小明通过AB段与通过AC段的平均速度的关系为vAB______vAC（选填“<”“>”或“=”）。通过雪道后，小明将从2 m高的水平台阶滑出。如图乙所示。若此刻小明受到的力全部消失，其运动轨迹将是图中的______（选填“A”“B”“C”或）。

（2）发动机是汽车的核心部件。为了防止发动机过热，汽车的冷却系统常用水循环来降低发动机的温度。若100 kg水在冷却系统中温度升高了23℃，所吸收的热量是______J。相当于完全燃烧______kg汽油所放出的热量。（c水=4.2×103 J/（kg·℃），q汽油=4.6×107 J/kg）
（3）研究表明，机动车污染是大气污染的重要来源，为减少大气污染，电动汽车正在逐渐替代燃油汽车。某电动汽车以60kW的输出功率沿平直路面以72 km/h的速度匀速行驶1 min。汽车受到的阻力为______N。正在行驶的汽车关闭发动机后，由于______还能继续向前运动一段距离。
16．（1）如图所示为某宾馆的房卡，只有把房卡插入槽中，房间内所有的灯和插座才能有电，房卡的作用相当于一个______（选填电路元件），该元件接在房间电路的______（选填“支路”或“干路”）。

（2）酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作。设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。电磁铁的工作原理是电流的磁效应，该现象最早是由______（选填“法拉第”“奥斯特”或“安培”）发现的。装置通电后，电磁铁上端为______（选填“N”或“S”）极。若密封罩被提起并悬挂于空中、不计衔铁、杠杆的质量，左侧电吸力应______（选填“大于”“等于”或“小于”）密封罩的重力；若提不起，则应将滑动变阻器滑片向______（选填“左或右”）滑动。

（3）电饭锅是家庭中的重要用电器，它是利用电流的______效应工作。某电饭锅设有“加热”和“保温”两挡，其内部简化电路如图所示，当开关S置于“1”挡时，电饭锅处于______（选填“加热”或“保温”）状态。

（4）如图所示的电路中，电源电压恒定，R0=10Ω，闭合开关S，且灯丝电阻不受温度影响。当开关S1闭合时，灯L正常发光；当开关S1断开时，电流表示数为0.2 A，此时灯L的实际功率为其额定功率的，则电源电压为______V，灯L的额定功率为______W。


三、作图题
17．（1）在图中画合适的光学元件。

（2）利用钓鱼竿钓鱼的示意图如图所示。O为支点。F1是手对鱼竿的作用力，画出F1的力臂及阻力F2的示意图。

（3）在如图所示的电路中，以笔画线代替导线，补两根导线，要求：使两灯并联，闭合开关S，两灯发光，电流表只测灯L2的电流。


四、实验题
18．物理实验小组用如图1 所示的装置“探究水的沸腾”实验。

测温物质
凝固点/C
沸点/℃
水银
-39
357
酒精
-117
78
（1）由表格可知，本次实验应选用测温物质为______的温度计。
（2）实验小组观察到水沸腾前和水沸腾时水中气泡的情况如图2所示，图中______（选填甲或乙）是水在沸腾时的情况。
（3）如图3所示中a、b 是两个实验小组分别绘制的沸腾图象，由图象可知实验中他们所用水的______不同。
（4）实验中为了减少从开始加热到沸腾所用的时间，可以采取的措施是______（写出一种即可）。
19．在“测量盐水密度”的实验中。

（1）小宇同学用天平测出空烧杯的质量为29g，在烧杯中倒入适量的盐水，测出烧杯和盐水的总质量如图甲所示，则盐水的质量是______g；再将烧杯中的盐水全部倒入量筒中，如图乙所示，则盐水的密度为______kg/m3。
（2）小宇的方法测出盐水密度会______（选填“偏大”“ 偏小” 或“不变”）。
（3）小萱同学在实验中先测出空烧杯的质量m1，倒入盐水后测出其总质量m2；在将盐水倒入量筒的过程中，发现由于盐水太多，无法全部倒完，她及时停止了操作。同组同学讨论后认为仍可继续完成实验，他们读出此时量筒中盐水的体积V，并测出剩余盐水和烧杯的总质量m3，则盐水密度的表达式为 ρ＝______。
20．测量小灯泡的电功率实验（小灯泡的额定电压为2.5 V）。
（1）如图甲所示是没有连接完整实物电路，请你用笔画线代替导线，将实物电路连接好______；

（2）在方框中画出图甲相应的电路图______。
（3）连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则原因可能是______。
（4）正确连接电路，移动滑片，记下了多组对应的电压表和电流表的示数，绘制成了如图乙所示的 U-I图象，根据图象提供的信息，计算小灯泡的额定功率是______W。

五、计算题
21．如图，光滑长木板AB可绕O转动，质量不计，A端用竖直绳与地板上拉着，在离O点0.4 m的B处挂一密度为0.8×l03kg/m3；长20cm 的长方形物体，当物体浸入水中10cm深处静止时，从盛水到溢水口的杯中溢出0.5N的水（g = 10N/kg），求：

（1）物体受到的浮力；
（2）物体的重力；
（3）当一质量为200g的球从O点以2 cm/s的速度沿木板向A端匀速运动时，问球由O点出发多少时间，系在A端的绳拉力刚好为零？
22．如图所示，已知R1=10 Ω，R2=15Ω，电源电压U=10V。求：
（1）通过R1的电流；
（2）R2消耗的电功率。



参考答案
1．A
【详解】
声音的特性包括音调、响度和音色．音调指声音的高低，响度是指声音的大小，音色指声音的品质与特色．从成语的含义分析哪个成语表示声音大小即可．A、声如洪钟，说明声音比较大，描述的是声音的响度，符合题意；B、曲高和寡，是指声音的音调太高，一般人唱不了，不合题意；C、悦耳动听指声音的音色好听，不合题意；D、余音绕梁是声音发生多次反射时形成的回声，不合题意．故选A．
2．B
【详解】
根据光的反射定律知道，反射角等于入射角，所以，当平行光照射到互相垂直的平面镜上时，将会反向射回来，则司机便可以知道前面有自行车了，避免发生交通事故，故选B。
3．C
【详解】
A．开窗通风加快了空气流动，使人体表面水分蒸发加快，蒸发吸热，降低了人的体温，但不能降低空气温度。故A错误；
B．“雾气”是空气中的水蒸气与到温度较低的防护眼罩液化形成的小水滴。故B错误；
C．酒精分子不停地做无规则运动，扩散到了空气中，人们就闻到了酒精的味道。故C正确；
D．用水银体温计能测出人的体温，是利用热传递的方式改变了水银的内能。故D错误。
故选C。
4．B
【详解】
喷水的目的是防止车闸因温度过高而损坏，故用水来降温，正确；下山过程中，发现司机师傅要不时地踩踏刹车踏板，此时要克服摩擦力做功，机械能一部分转化成内能，所以机械能改变；下山过程，重力方向竖直向下，在重力方向上移动距离，所以重力做功；刹车过程中有部分机械能转化为内能，正确；故选B．
5．B
【详解】
白兔身体上的织物应具有较好的隔热性，因为物体的温度越高，辐射的红外线越强，隔热的织物就能阻断红外线的辐射，所以用红外照相机拍摄兔子时，它的身体“隐形”了，故B符合题意；ACD不符合题意．
故选B．
6．A
【详解】
A．牛顿第一定律是在伽利略斜面实验的基础上，经大量经验事实，通过进一步的推理而概括出来的，故A正确；
B．托里拆利实验测出大气压的值，故B错误；
C．马德堡半球实验证明大气压的存在，故C错误；
D．卢瑟福在α粒子散射实验的基础上，提出了原子的核式结构模型，故D错误．
7．C
【详解】
A．对人体的安全电压为不高于36V；故A不符合题意；
B．中学生从1楼走到3楼的高度约
h=2×3m=6m
质量为50kg的同学从1楼到3楼做功大约为
W=Gh=mgh=50kg×10N/kg×6m=3000J
故B不符合题意；
C．人骑自行车的正常速度约为v=5m/s，脚下的牵引力在F=14N左右，则骑行功率约为

故C符合题意；
D．教室里日光灯的功率为40W，额定电压为220V，工作电流

故D不符合题意。
故选C。
8．B
【详解】
A．物体a在水平方向只受到拉力和摩擦力，匀速运动时受力平衡，所以拉力F与a受到的摩擦力是相等的，故A错；
BD．由于b做匀速直线运动，所以在水平方向上不受力，是在惯性作用下运动的，故B正确，D错；
C．a受到的重力小于地面对a的支持力，由于物体b也是压在a上的，故C错；
故应选B。
9．C
【详解】
A．汤沸腾后，把炖汤的火调小，此时汤继续沸腾，汤的温度不变，故A错误；
B．流体压强与流速的关系：流体在流速越大的位置压强越小；所以，抽油烟机在工作时，转动的扇叶处的空气流速增大，压强减小，把油烟抽走，故B错误；
C．我们闻到香味是香气分子扩散到空气中的缘故，是分子无规则运动的结果，汤的温度越高香味越浓，说明温度越高，分子无规则运动越剧烈；故C正确；
D．锅一般都是用铁制造的，主要是利用铁具有良好的导热性，故D错误。
故选C。
10．D
【详解】
A．由图可知，滑轮组绳子的有效股数n=3，则绳端移动的距离
s=nh=3×4m=12m
绳子自由端的速度

故A错误；
B．拉力所做的功
W总=Fs=800N×12m=9600J
故B错误；
C．有用功
W有=Gh=2000N×2.5m=5000J
整个系统的机械效率

故C错误；
D．因不计滑轮、细绳的重、不计细绳与滑轮间的摩擦时，额外功即为物体克服摩擦力做的功，所以，克服摩擦力所做的额外功
W额=W总-W有=9600J-5000J=4600J
物体受到斜面对它的摩擦力

故D正确。
故选D。
11．C
【详解】
由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，设滑片移动前后电路中的电流分别为I1、I2，则
∆I=I2-I1
由可得，电压表的示数分别为
U1=I1R
U2=I2R
电压表示数的变化量
∆U=U2-U1=I2R-I1R=(I2-I1)R=∆IR
即

由于R为定值电阻，所以不变，故C正确，ABD错误。
故选C。
12．D
【详解】
A．物体C的质量是：
=8kg；
物体C的密度是：
＝8×103kg/m3，
故A正确；
B．物体C排开水的体积是：
V排＝VC＝1×10﹣3m3，
受到的浮力是：
F浮＝ρ水gV排＝1×103kg/m3×10N/kg×1×10﹣3m3＝10N；
杠杆A端受到的拉力是：
FA＝GC﹣F浮＝80N﹣10N＝70N，故B正确；
C．由杠杆平衡条件F1L1＝F2L2 得：
FA×OA＝FB×OB，
则杠杆B端受到细线的拉力是：
，
由于力的作用是相互的，杠杆B端对D的拉力是：
F拉＝FB＝140N，
D对地面的压力是：
F压＝GD﹣FB＝mDg﹣F拉＝20kg×10N/kg﹣140N＝60N，
D对地面的压强是：
＝1.5×103Pa，
故C正确；
D．物体C浸没在水中前后，水的深度变化是：
＝2.5cm＝0.025m，
水对容器底的压强增大值是：
△p＝ρ水g△h＝1×103kg/m3×10N/kg×0.025m＝2.5×102Pa，
故D错误．
13．人 缩小 红外线 静止 力的作用是相互的 A
【详解】
（1）[1]只有将更多的光射到人脸上，才能看得更清楚，所以当人靠近摄像头时，光源自动打开，照亮人脸。
[2][3]摄像镜头实际上是一个凸透镜，人在凸透镜的二倍焦距以外，成倒立、缩小的实像，由于人能发出红外线，摄像头利用红外线对人体测温。
（3）[4]在飞行过程中，以航天飞机为参照物，驾驶员相对于航天飞机的位置没有改变，驾驶员是静止的。
[5]物体间力的作用是相互的。航天员对绳子施加力的作用时，绳子会对航天员产生反作用力，所以航天员可以拉着绳子返回轨道舱。
[6]A．天平是等臂杠杆，物体在完全失重的太空中，天平两边受到的压力为零，就无法进行测量，故A符合题意；
B．刻度尺测量物体的长度跟物体的重力没有关系，所以能正常使用，故B不符合题意；
C．握力计测量手的握力，与重力无关，能正常使用，故D不符合题意。
故选A。
14．做功 内能 8.4×103 水是比热容比冰大
【详解】
（1）[1][2]当铝件与铜件相互摩擦时，机械能转化为内能，两者的内能都会增大，温度急剧升高；即摩擦生热是通过做功的方法改变物体的内能的。
（2）[3]由于相同时间内物质吸收的热量相同，BC段冰熔化吸热的时间为4min，与CD段水吸收的热量相同，所以BC段吸收的热量
Q=c水m水Δt=4.2×103J/(kg·℃)×0.2kg×10℃=8.4×103J
[4]在图乙所示中，0-5min的图象AB表示冰的吸热升温过程，15-25min的图象CD表示水的吸热升温过程；两个过程升高的温度相同，由于水的比热容大于冰的比热容、质量相同，水吸收的热量多、需要的加热时间长，所以0-5min的图象AB比15-25min的图象CD陡。
15．< B 9.66×106 0.21 3×103 惯性
【详解】
（1）[1]由题意可知，滑雪板板尾从A点到C点的过程中做加速直线运动，因从A点到B点的过程中B点的速度最大，从B点到C点的过程中B点的速度最小，所以，通过AB段的平均速度小于通过AC段的平均速度，即
vAB＜vAC
[2]通过雪道后，小明将从2m高的水平台阶滑出，此时小明的运动方向水平向右，若此刻小明受到的力全部消失，由牛顿第一定律可知，小明将水平向右做匀速直线运动，其运动轨迹将是图中的B。
（2）[3]水吸收的热量
Q吸=c水mΔt=4.2×103J/(kg·℃)×100kg×23℃=9.66×106J
[4]由题知
Q放=Q吸=9.66×106J
需要完全燃烧汽油的质量

（3）[5]汽车的速度
72km/h=20m/s
由

可得，汽车的牵引力为

[6]汽车原来是运动的，关闭发动机后，汽车由于惯性仍保持原来的运动状态，所以仍会滑行一段距离才会停下来。
16．开关 干路 奥斯特 N 大于 左 热 保温 6 1.8
【详解】
（1）[1][2]只有把房卡插入槽中，房间内的灯和插座才能有电，说明：房卡可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不工作，所以房卡相当接在干路上的开关。
（2）[3]在通电导体放在小磁针上方时，小磁针会发生偏转，即发现电流周围存在磁场。电磁铁的工作原理是电流的磁效应，该现象最早是奥斯特发现的。
[4]由图看出，电流从电磁铁上端流入，依据安培定则，四指顺着电流方向，大拇指应向上握住电磁铁，所以上端为N极。
[5]若密封罩被提起并悬挂于空中，不计衔铁、杠杆的质量，由图可知，衔铁这段电磁吸力的力臂小于密封罩的重力的力臂，根据杠杆的平衡条件，左侧电磁吸力应大于密封罩的重力。
[6]提不起，则应将滑动变阻器滑片向左移动，根据欧姆定律可知，电路中电流变大，衔铁这段电磁吸力就会变大。
（3）[7]电饭锅工作时，将电能转化为内能，利用电流的热效应。
[8]由电路图可知，当开关S置于“1”档时，两电阻串联，电路电阻最大，由可知电饭锅电功率最小，处于保温状态。
（4）[9][10]开关S1闭合时，只有灯泡L的简单电路，灯L正常发光，灯泡的额定功率
PL=
当开关S1断开时，灯泡和电阻R0串联，灯泡L的实际功率
PL实===
U实=
电阻R0两端的电压
U0=IR0=0.2A×10Ω=2V
由串联电路电压的规律可知
U-U实=U0
U-=2V
U=6V
此时电路中的电流

RL=20Ω
灯L的额定功率

17．（1）；（2）；（3）
【详解】
（1）折射光线较入射光线更靠近主光轴，所以这个透镜对光线有会聚作用，因此填凸透镜，如图所示：

（2）过支点O作F1作用线的垂线段（即动力臂l1）。拉力的作用点在鱼线与鱼竿的接触点上，方向竖直向下，过拉力作用点作竖直向下的拉力F2；如图所示：


（3）由题意可知，两灯并联，开关S位于干路，电流表与L2串联，实物图的连接如下图所示：


18．水银 甲 质量 减少水的质量
【详解】
（1）[1]在标准大气压下，沸水的温度是100℃，酒精的沸点是78℃，水银的沸点是357℃，水银的沸点高于沸水的温度，所以测沸水的温度要选水银温度计。
（2）[2]甲图气泡上升时越来越大，是因为水沸腾时，整个容器中水温相同，水内部不停的汽化，产生大量的水蒸气进入气泡，气泡变大；乙图气泡上升时越来越小，是因为水沸腾之前，水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成水，气泡变小。
（3）[3]由图3可以看出，在同样加热的情况下，b的升温较慢，其原因应该是b小组所用水的质量多于a小组所用水的质量。
（4）[4]从开始加热到沸腾所用的时间比较长，可能是水太多，可能是水的初温太低；当水质量适量，水的初温不低时，可能是火力太小；所以要减少从开始加热到沸腾所用的时间，可以采取的措施是：减少水的质量（或提高水的初温度或换用火力更大的酒精灯等）。
19．33 1.1×103 偏大
【详解】
（1）[1]由图甲知，烧杯和盐水的总质量为
50g+10g+2g=62g
盐水的质量
m=62g-29g=33g
[2]由乙图知，盐水的体积V=30cm3，盐水的密度

（2）[3]因为将盐水从烧杯倒入量筒时不可能完全倒干净，所以体积的测量结果会偏小，而质量的测量是准确的，根据可知，此密度的测量结果比真实值偏大。
（3）[4]倒入盐水后烧杯和盐水的总质量与剩余盐水和烧杯总质量差就是倒入量筒中盐水质量，倒入量筒中盐水质量
m=m2-m3
所以盐水密度的表达式
ρ=
20． 滑动变阻器接入的是下端两个接线柱 0.5
【详解】
（1）[1]测量小灯泡的电功率实验（小灯泡额定电压2.5V），故电压表选用小量程与灯并联，变阻器按一上一下接入电路中，如下图所示：

（2）[2]根据实物图画出电路图，如下图所示：

（3）[3]连好电路闭合开关后，发现小灯泡发光较暗，则电路的电流较小，电阻较大，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则变阻器没有了变阻的作用，则原因可能是：滑动变阻器接入的是下端两接线柱。
（4）[4]根据绘制成了如图乙所示的U-I图像知，灯在额定电压下的电流为0.2A，小灯泡的额定功率
P=UI=2.5V×0.2A=0.5W
21．（1）0.5N；（2）0.8N；（3）3s
【详解】
（1）．溢水杯内装满了水，G排=0.5N，
物体受到的浮力为：
F浮=G排=0.5N．
（2）．根据F浮=ρ水V排g可知，
V排==5×10-5m3，
长方形物体长20cm，而浸入水中的深度为10cm，
V物=2V排=2×5×10-5m3=1×10-4m3，
物体的重力为：
G=mg=ρ物V物g=0.8×103kg/m3×1×10-4m3×10N/kg=0.8N．
（3）．绳子的拉力为：
FB=G-F浮=0.8N-0.5N=0.3N，
设小球运动t秒后，系在A端的绳拉力FA=0N，
而v球=2cm/s=0.02m/s，
G球=m球g=0.2kg×10N/kg=2N，
FB×OB=G球×v球t，
0.3N×0.4m=2N×0.02m/s×t，
解得：t=3s．
答：（1）．物体受到的浮力为0.5N；（2）．物体的重力是0.8N；（3）．球由O点出发3s的时间，系在A端的绳拉力刚好为零．
22．（1）0.4A；（2）2.4W
【详解】
解：（1）由图可知，两电阻串联，则通过R1的电流为
I1=I=0.4A
（2）R2消耗的电功率为
P=I22R2=I2R2=(0.4A)2×15Ω=2.4W
答：（1）通过R1的电流为0.4A；
（2）R2消耗的电功率为2.4W。
