2021年山东省滨州市中考物理模拟卷（四）（word版 含答案）

这是一份2021年山东省滨州市中考物理模拟卷（四）（word版 含答案），共17页。

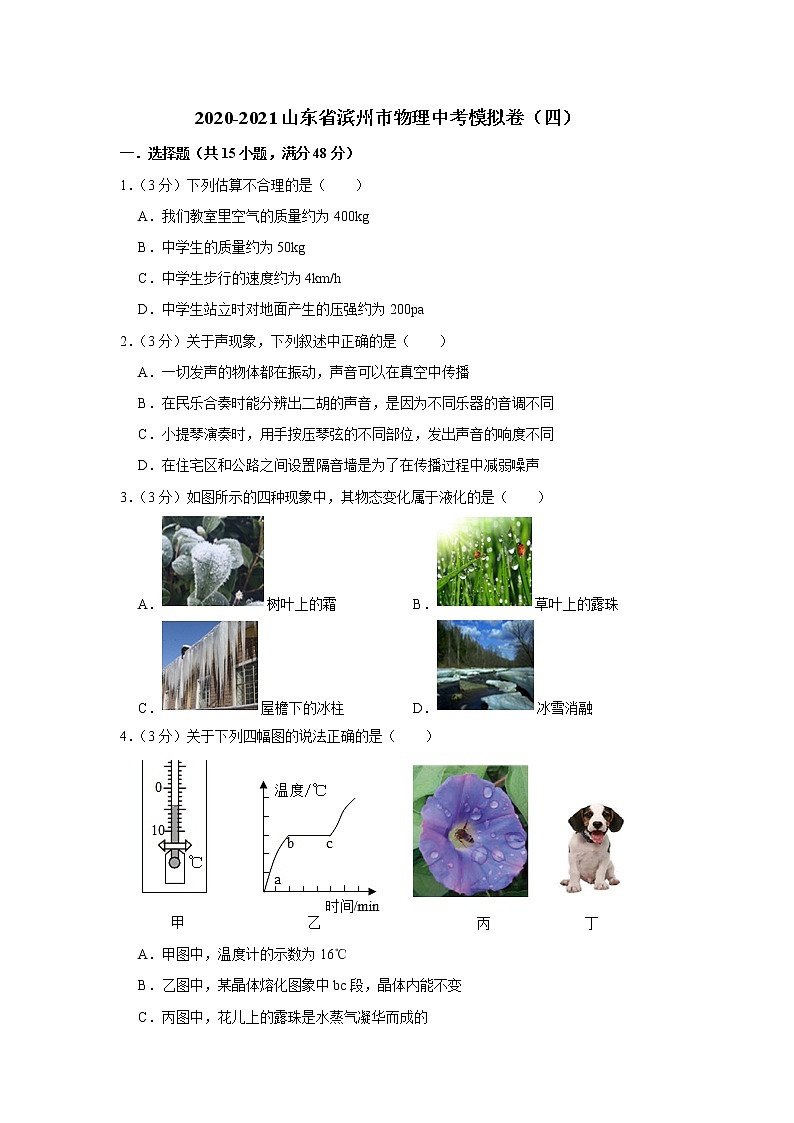

1．（3分）下列估算不合理的是（ ）
A．我们教室里空气的质量约为400kg
B．中学生的质量约为50kg
C．中学生步行的速度约为4km/h
D．中学生站立时对地面产生的压强约为200pa
2．（3分）关于声现象，下列叙述中正确的是（ ）
A．一切发声的物体都在振动，声音可以在真空中传播
B．在民乐合奏时能分辨出二胡的声音，是因为不同乐器的音调不同
C．小提琴演奏时，用手按压琴弦的不同部位，发出声音的响度不同
D．在住宅区和公路之间设置隔音墙是为了在传播过程中减弱噪声
3．（3分）如图所示的四种现象中，其物态变化属于液化的是（ ）
A．树叶上的霜B．草叶上的露珠
C．屋檐下的冰柱D．冰雪消融
4．（3分）关于下列四幅图的说法正确的是（ ）
A．甲图中，温度计的示数为16℃
B．乙图中，某晶体熔化图象中bc段，晶体内能不变
C．丙图中，花儿上的露珠是水蒸气凝华而成的
D．丁图中，烈日下小狗伸出舌头降温，是因为水汽化吸热

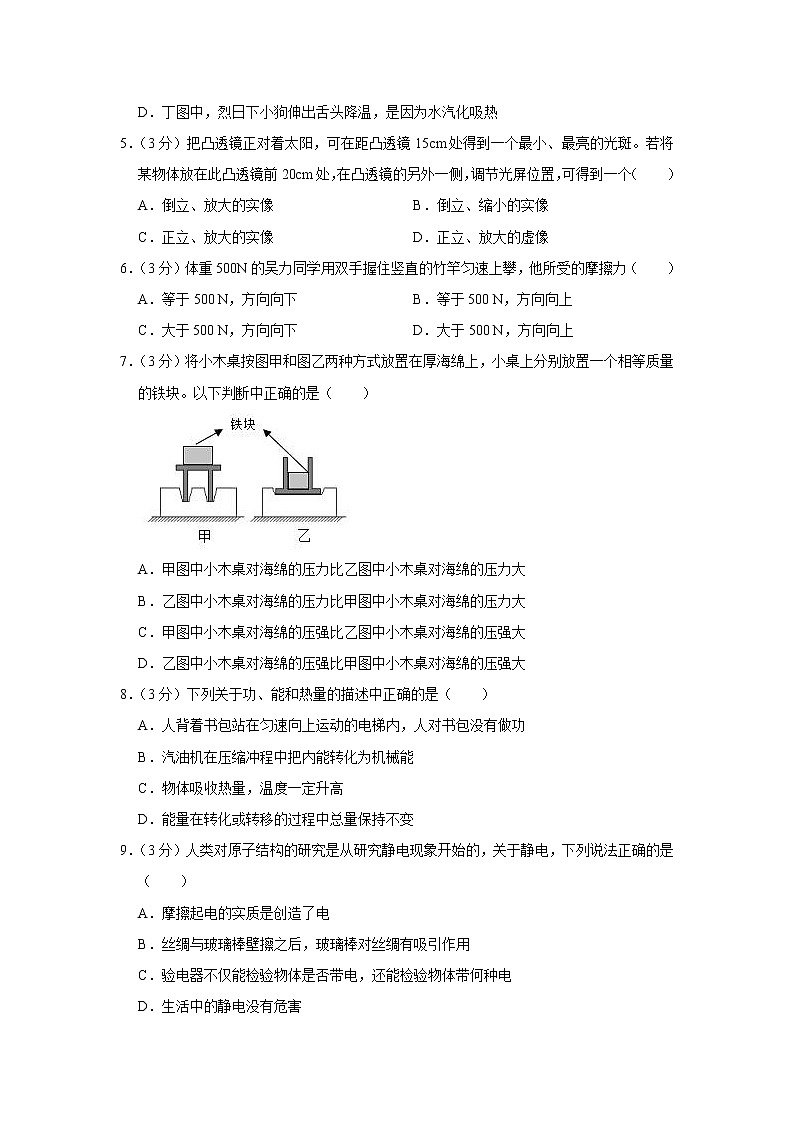

5．（3分）把凸透镜正对着太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。若将某物体放在此凸透镜前20cm处，在凸透镜的另外一侧，调节光屏位置，可得到一个（ ）
A．倒立、放大的实像B．倒立、缩小的实像
C．正立、放大的实像D．正立、放大的虚像
6．（3分）体重500N的吴力同学用双手握住竖直的竹竿匀速上攀，他所受的摩擦力（ ）
A．等于500 N，方向向下B．等于500 N，方向向上
C．大于500 N，方向向下D．大于500 N，方向向上
7．（3分）将小木桌按图甲和图乙两种方式放置在厚海绵上，小桌上分别放置一个相等质量的铁块。以下判断中正确的是（ ）
A．甲图中小木桌对海绵的压力比乙图中小木桌对海绵的压力大
B．乙图中小木桌对海绵的压力比甲图中小木桌对海绵的压力大
C．甲图中小木桌对海绵的压强比乙图中小木桌对海绵的压强大
D．乙图中小木桌对海绵的压强比甲图中小木桌对海绵的压强大
8．（3分）下列关于功、能和热量的描述中正确的是（ ）
A．人背着书包站在匀速向上运动的电梯内，人对书包没有做功
B．汽油机在压缩冲程中把内能转化为机械能
C．物体吸收热量，温度一定升高
D．能量在转化或转移的过程中总量保持不变
9．（3分）人类对原子结构的研究是从研究静电现象开始的，关于静电，下列说法正确的是（ ）
A．摩擦起电的实质是创造了电
B．丝绸与玻璃棒壁擦之后，玻璃棒对丝绸有吸引作用
C．验电器不仅能检验物体是否带电，还能检验物体带何种电
D．生活中的静电没有危害

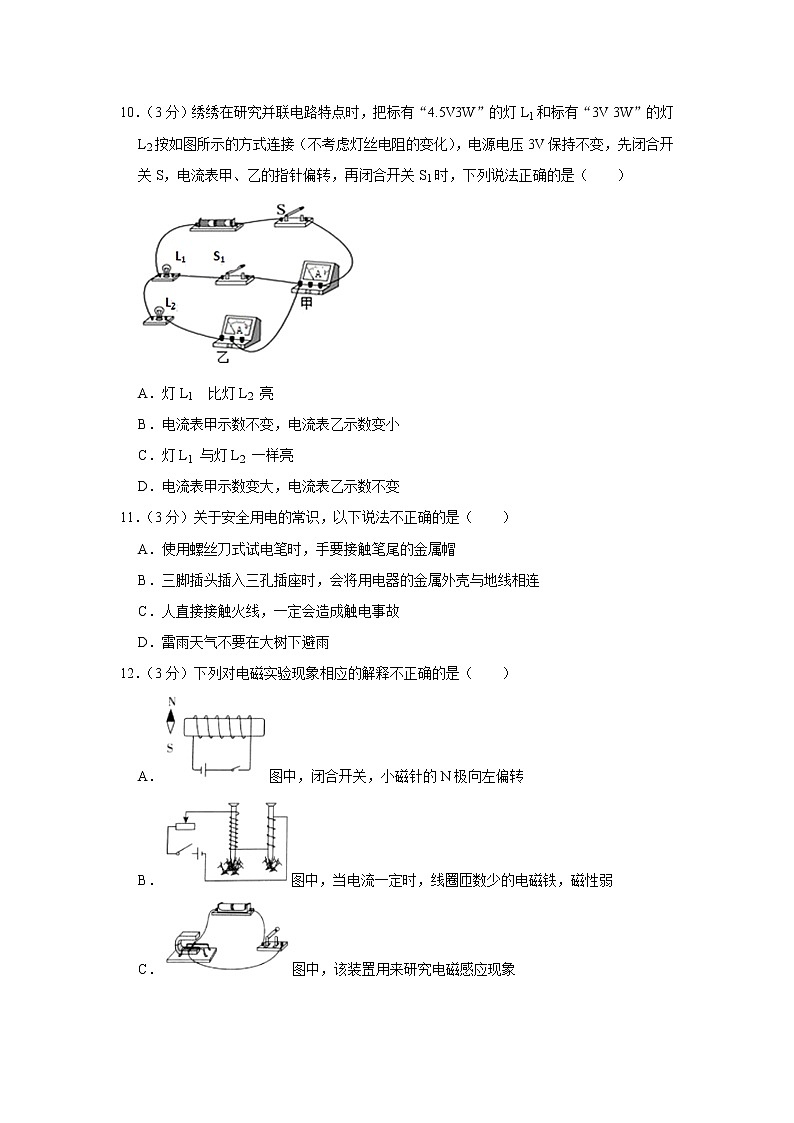

10．（3分）绣绣在研究并联电路特点时，把标有“4.5V3W”的灯L1和标有“3V 3W”的灯L2按如图所示的方式连接（不考虑灯丝电阻的变化），电源电压3V保持不变，先闭合开关S，电流表甲、乙的指针偏转，再闭合开关S1时，下列说法正确的是（ ）
A．灯L1 比灯L2 亮
B．电流表甲示数不变，电流表乙示数变小
C．灯L1 与灯L2 一样亮
D．电流表甲示数变大，电流表乙示数不变
11．（3分）关于安全用电的常识，以下说法不正确的是（ ）
A．使用螺丝刀式试电笔时，手要接触笔尾的金属帽
B．三脚插头插入三孔插座时，会将用电器的金属外壳与地线相连
C．人直接接触火线，一定会造成触电事故
D．雷雨天气不要在大树下避雨
12．（3分）下列对电磁实验现象相应的解释不正确的是（ ）
A．图中，闭合开关，小磁针的N极向左偏转
B．图中，当电流一定时，线圈匝数少的电磁铁，磁性弱
C．图中，该装置用来研究电磁感应现象
D．图中，磁铁放在水平面上，导体ab竖直向上运动，灵敏电流计指针不会偏转
13．（4分）下列说法正确的是（ ）
A．钻木取火是根据做功的方式改变内能的
B．汽油机压缩冲程中是将内能转换成机械能
C．在岸上能闻到花香，是因为分子不停地做无规则运动
D．0.5kg 的氢气完全燃烧放7.15×107J 的热量（氢气的热值14.3×107J/kg）
14．（4分）用四个完全相同的滑轮，组成如图所示的甲、乙两个滑轮组，用同样的时间，把质量相等的重物G提升了相同的高度，所用的拉力分别为F1、F2，拉力做的功分别为W1、W2，拉力的功率分别为P1、P2，机械效率分别是η1、η2（忽略绳重与摩擦），下列关系式正确的是（ ）
A．F1＜F2η1＝η2B．F1＞F2η1＞η2
C．W1＞W2P1＞P2D．W1＝W2 P1＝P2
15．（4分）正如图所示，四只规格相同的电阻分成两组按甲、乙两种方式，分别接在电压相同的电源两端，下列说法中正确的是（ ）
A．通过R1与R4的电流之比是1：1
B．R1与R2两端的电压之比是1：1
C．相同时间内，甲组与乙组消耗的总电能之比是4：1
D．甲组与乙组消耗的电功率之比是1：4
二．填空题（共3小题，满分6分，每小题2分）
16．（2分）端午节放假，小明一家开车外出郊游，坐在车内的人能够闻到路边槐花的芳香，这是因为槐花分子发生了 现象；行驶中打开轿车的天窗，可调节车内的空气质量，这是因为车外的空气 ，压强小的原因。
17．（2分）生活中处处存在物理现象。原子弹威力巨大，其能量来自于原子内部的核 释放的；现在许多同学使用的“小手电”不用白炽灯泡发光，而采用由半导体材料制成的具有单向导电特性的元件，这种元件的名称叫 。
18．（2分）预计2021年5月我国火星探测“天问一号”将择机实施火星着陆，登陆火星的降落过程又被称为死亡七分钟．前5分钟“天问一号”的速度将从约5千米/秒迅速减到数百米/秒，此时“天问一号”的隔热大底温度将会升到约2000℃．由以上材料可知，“前5分钟”内“天问一号”的机械能 （选填“增大”、“减小”或“不变”），内能 （选填“增大”、“减小”或“不变”）。
三．作图题（共5小题，满分26分）
19．（2分）如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂L．
20．（2分）如图所示，F点是凹透镜的虚焦点，O点是光心，请画出两条光线经过凹透镜的光路图。
21．（6分）小丽利用如图1所示的装置探究“平面镜成像时像与物的关系”的实验：
（1）如果有5mm厚和2mm厚的两块玻璃板，应选择 mm厚的玻璃板做实验较适合，实验中选用 （茶色/透明）玻璃板，选择相同的蜡烛是为了比较物与像 的关系。
（2）在实验过程中，小丽移动蜡烛B，使它与蜡烛A的像完全重合，确定了 的位置。为了研究平面镜成的是实像还是虚像，小丽用光屏代替蜡烛B，她 （选填“能”或“不能”）用光屏接收到蜡烛A的像，由此说明平面成的像是 像。
（3）如果玻璃板没有竖直放置，如图2所示，在实验过程中会出现的现象是 。
（4）改变A的位置，重复（2）中步骤并分别测出A和B到玻璃板的距离，记录在表中。分析表中数据，可以得到结论： 。
22．（6分）小华利用烧杯、天平、细线和水，测量一形状不规则的小石块（不吸水）的密度，请将他的步骤补充完整并完成相关问题：
（1）把天平放在水平台上，先将游码移到标尺左端 处，再调节 使天平平衡；
（2）用天平测量小石块的质量，天平再次平衡时，砝码和标尺上的游码如图甲所示，则小石块的质量m1＝ g；
（3）小华用盛水的量筒测出小石块的体积为20cm3，则小石块的密度是 g/cm3；
（4）另一位同学在实验中不小心损坏了量筒，但他经过思考之后用如图乙所示的方法测出了同一小石块的体积并算出密度。步骤如下：
A、往烧杯中加入适量的水，把小石块缓慢浸没在水中，在水面到达的位置做上标记；
B、取出水中的小石块，然后测得烧杯和水的总质量m2＝121.2g；
C、再向烧杯中缓慢加水直到标记处，然后测得烧杯和水的总质量m3＝142g；
根据数据m1、m2和m3，算得小石块的体积为 cm3，密度是 g/cm3；用这种方案测量并计算，得出的结果将比准确值偏小的主要原因是： 。
23．（10分）小明用如图甲所示电路探究电流与电阻的关系，电源电压为3V。
电阻R有4个阻值（5Ω、10Ω、15Ω、20Ω）供选用，滑动变阻器R2的规格为“10Ω 2A”。
（1）请根据图甲，用笔画线代替导线，将图乙中的实物电路连接完整。
（2）连好电路后，开关闭合前，应将滑动变阻器的滑片P移到最 （选填”左”或“右”）端；闭合开关后，小明发现电流表，电压表示数均为0，他将一根导线的一需接电源正极，另一端依次试触a、b、c、d各接线柱，当接触a、b、c接线柱时，电压表和电流表的示数均为0，当接触到d时，电压表有示数且为3V，电流表示数仍为0，经进一步检查，电流表及各接线处均完好，则电路中可确定的两处故障是 ； 。
（3）排除故障后.依次将5Ω、10Ω、15Ω、20Ω的定值电阻作为R连入电路进行实验，每次更换定值电阻后都需要向 （选填“左”或“右”）移动滑动变阻器的滑片，使定值电阻两端的电压达到相同的值；这个值至少应为 V，才能使四个定值电阻都能用于实验。
（4）小明根据实验中得到的数据作出了I﹣图像，与作I﹣R图像相比，小明这样做的好处是 。
四．计算题（共2小题，满分20分，每小题10分）
24．（10分）如图所示，质量为1千克的圆柱玻璃管，横截面积为40厘米2，倒扣漂浮在水面上（玻璃管壁排开水的体积不计）。
（1）玻璃管内的气压 （填“大于”、“等于”或“小于”）玻璃管外的气压；
（2）计算圆柱玻璃管受到的浮力；
（3）计算图中H的长度。
25．（10分）聋聋家有一台家用电水壶如图甲，他发现电水壶有加热和保温两种功能。如图乙所示是其内部电路的简图，R1、R2均为加热电阻，通过旋转旋钮开关可以实现加热和保温两种功能的切换。电水壶加热功率为1000W，保温功率为44W（c水＝4.2×103/（kg•℃），ρ水＝1.0×103kg/m3），求：
（1）保温状态工作时，电路中的电流是多少？
（2）忽略温度对电阻阻值的影响，加热电阻R1的阻值是多少？
（3）把0.5kg的水从40℃加热到100℃，水要吸收的热量是多少？
（4）不计热量损失，使用电水壶的加热挡完成问题（3）中的加热过程需要多长时间？
2020-2021山东省滨州市物理中考模拟卷（四）
参考答案
一．选择题（共15小题，满分48分）
1．解：
A、空气的密度在1.3kg/m3左右，教室的长、宽、高分别在10m、9m、3.5m左右，教室中空气的质量在m＝ρV＝1.3kg/m3×10m×9m×3.5m＝409.5kg左右，接近400kg，故A符合实际；
B、成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右，故B符合实际；
C、中学生步行的速度在1.1m/s＝1.1×3.6km/h≈4km/h左右，故C符合实际；
D、中学生的体重在G＝500N左右，双脚站立时与水平地面的接触面积在0.05m2左右，双脚对水平地面的压强在p＝＝＝＝1.0×104Pa，故D不符合实际。
故选：D。
2．解：A、声音都是由物体的振动产生的，一切发声的物体都在振动，声音的传播需要介质，声音不能在真空传播，故A错误；
B、不同乐器有不同的音色，故B错误；
C、小提琴演奏时，手按压琴弦不同位置，琴弦的振动快慢就会不同，发出声音的音调就会不同，故C错误；
D、在住宅区和公路之间设置隔音墙是为了在传播过程中减弱噪声，故D正确。
故选：D。
3．解：A、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，故A错误。
B、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，故B正确。
C、屋檐下的冰柱，是水凝固形成的，故C错误。
D、冰雪消融是冰雪熔化为水，故D错误。
故选：B。
4．解：
A、甲图中，温度计的分度值为1℃，液柱在0℃以下，其示数为﹣4℃，故A错误；
B、乙图中，某晶体熔化图象中bc段，吸收热量，内能增大，但温度不变，故B错误；
C、丙图中，秋天早晨草叶上的露水，是水蒸气遇冷液化而成的，故C错误；
D、丁图中，烈日下小狗伸出舌头降温，是因为水汽化吸热，降低温度，故D正确。
故选：D。
5．解：凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑，这个亮斑就是凸透镜的焦点，所以15厘米就是该凸透镜的焦距，这是利用平行光聚焦法测得了透镜的焦距。
现在的物距是20厘米，大于一倍焦距、小于二倍焦距，由凸透镜的成像规律可知，此时凸透镜成倒立放大的实像。
故选：A。
6．解：由题意知：吴力沿竖直的竹竿匀速上攀时，在竖直方向上受到一对平衡力的作用：重力和摩擦力；由二力平衡的条件知：他所受的重力和摩擦力，大小相等，方向相反，且在同一条直线上；因此，他受到的摩擦力f＝G＝500N，方向竖直向上。
故选：B。
7．解：AB、甲乙图中小木桌对海绵的压力都等于小桌和铁块的重力之和，故AB错误；
CD、用两种方式放在同一块海绵上，在压力相同时，受力面积越小，压力的作用效果越明显，故压力作用效果明显的是甲，故C正确，D错误；
故选：C。
8．解：A、人背着书包站在匀速向上运动的电梯内，书包在力的方向上通过了一段距离，所以人对书包做功，故A错误；
B、汽油机压缩冲程能量转化是机械能转化为内能，故B错误；
C、物体吸收热量，温度不一定升高，例如晶体熔化时，故C错误；
D、能量在转化或转移的过程中总量保持不变，故D正确。
故选：D。
9．解：A、摩擦起电的实质是电荷（电子）的转移，故A错误。
B、丝绸与玻璃棒璧擦之后，丝绸和玻璃棒带异种电荷，所以玻璃棒对丝绸有吸引作用，故B正确。
C、验电器能检验物体是否带电，不能检验物体带何种电，故C错误。
D、生活中的静电现象有一定的危害性，如引发火灾。
故选：B。
10．解：由图知，只闭合开关S，是只有灯泡L2的基本电路，电流表甲和乙都测通过L2的电流；再闭合开关S1，两只灯泡并联，电流表甲测干路电流，乙测L2支路电流。
AC、由图知，电源电压为U＝3V，已知U1额＝4.5V，U2额＝3V，
两只开关都闭合时，U1实＝U2实＝U＝3V，
所以P1实＜P1额，即P1＜3W，
而P2实＝P2额，即P2＝3W，
所以L2比L1亮。故A、C均错误；
BD、只闭合开关S，电流表甲和乙都测通过L2的电流，示数相同；再闭合开关S1，电流表甲测干路电流，示数变大；乙仍然测L2支路电流，示数不变。
故B错误，D正确。
故选：D。
11．解：
A、使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光，故A正确；
B、三脚插头上标着E的导线（接地线）和用电器的金属外壳相连，是为了防止金属外壳漏电时发生触电事故，故B正确；
C、人接触火线，若不能形成通路（如站在绝缘的木凳上单手接触火线），也不会发生触电事故，故C错误；
D、因为树能导电，因此雷雨天不要在大树下避雨，故D正确。
故选：C。
12．解：
A、根据安培定则可知，螺线管的右端是S极，左端是N极，根据同名磁极相同排斥，异名磁极相互吸引可知，小磁针N极将向左偏转，故A正确；
B、电磁铁的磁性强弱与电流大小和线圈匝数有关，电流相同时，线圈匝数越少，磁性越弱，故B正确；
C、图中装置为研究通电导体在磁场中受力的作用，不是研究电磁感应现象，故C错误；
D、丁图中，蹄形磁铁的磁感线方向为竖直方向，当导体 ab 竖直向上运动时，不能切割磁感线，也就不会产生感应电流，故D正确。
故选：C。
13．解：
A、钻木取火克服摩擦做功，机械能转化为内能，是用做功方式改变物体的内能，故A正确。
B、汽油机在压缩冲程中，是将机械能转化为内能，故B错误；
C、在岸上能闻到花香，是香气的分子在空气中做无规则运动引起的，属于扩散现象，故C正确；
D、0.5kg氢气完全燃烧放出的热量：Q＝mq＝0.5kg×14.3×107J/kg＝7.15×107J，故D正确；
故选：ACD。
14．解：
（1）由图可知，甲滑轮组绳子的有效股数n1＝3，乙滑轮组绳子的有效股数n2＝2，
由题意可知，两滑轮组中动滑轮的重力相等，且提升物体的重力相等，
所以，忽略绳重与摩擦时，由F＝（G+G动）可知，F1＜F2，故B错误；
（2）因忽略绳重与摩擦时，克服物体重力做的功为有用功，克服物体和动滑轮总重力做的功为总功，且两物体提升相同高度，所以，由W＝Gh可知，有用功和拉力做的总功均相等，则W1＝W2，故C错误；
由η＝×100%可知，两滑轮组的机械效率关系为η1＝η2，故A正确；
因两物体提升相同高度用的时间相等，
所以，由P＝可知，拉力做功的功率关系为P1＝P2，故D正确。
故选：AD。
15．解：由于四只灯泡规格相同，则四只灯泡的电阻相同，设R1＝R2＝R3＝R4＝R；
A、由于接在电压相同的电源两端，则通过R1的电流：I1＝I甲＝＝
通过与R4电流：I4＝＝，则＝＝，故A错误；
B、R1与 R2是串联，根据串联电路的分压原理可知：＝＝，故B正确；
CD、根据串联电路的电阻特点可知：甲组的总电阻R甲＝R1+R2＝2R，乙组的总电阻R乙＝＝R
由于接在电压相同的电源两端，则根据W＝t可知，消耗的电能之比：＝＝＝＝，故C错误；
甲组与乙组消耗的电功率之比：＝＝＝＝，故D正确。
故选：BD。
二．填空题（共3小题，满分6分，每小题2分）
16．解：
（1）人能够闻到路边槐花的芳香，是花香分子发生了扩散现象，说明了分子在不停地做无规则运动；
（2）因为汽车快速行驶时，车外的空气流速大、压强小；车内的空气流速小、压强大。车内的气压大于车外的气压，压强差就把车内的空气压向车外。
故答案为：扩散；流速大。
17．解：（1）原子弹的能量来自于原子内部的核裂变；
（2）在常见的“小手电”中，由半导体材料制成的具有单向导电特性的元件叫二极管。
故答案为：裂变；二极管。
18．解：（1）“天问一号”的降落过程，高度和速度都在减小，所以其动能和重力势能都减小，机械能等于动能和势能之和，所以机械能减小；
（2）“天问一号”在降落过程中，温度升到约2000℃，所以内能增大。
故答案为：减小；增大。
三．作图题（共5小题，满分26分）
19．解：石头重力的作用点在重心，过重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示；
过支点O作垂直于动力作用线的垂线段，即为F的力臂L，如下图所示：
20．解：经过光心的光线传播方向不变；射向另外一侧虚焦点的光线经过凹透镜折射，折射光线平行于主光轴，如下图：
21．解：
（1）当玻璃板越薄，两个反射面成像距离越近，可以近似看成一个像，使实验简单化。所以选择2mm的玻璃板；
茶色玻璃比较暗，使茶色玻璃板后面的环境对实验的影响比较小，成像更清晰；
实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时可以比较物像大小关系；
（2）小丽移动蜡烛B，使它与蜡烛A的像完全重合，这是为了确定像的位置；平面镜成像实验时，把光屏放在像的位置，发现光屏上并没有像，说明平面镜成的像是虚像；
（3）平面镜所成的像和物体关于平面镜对称，如果玻璃板没有放正，蜡烛的像与蜡烛不在同一水平面上，所以蜡烛成的像不与蜡烛重合，所以有可能找不到像；
（4）由表中物距和像距的数值可知，像到平面镜的距离与物体到平面镜的距离相等。
故答案为：（1）2；茶色；大小；（2）像；不能；虚；（3）B蜡烛无法与A蜡烛的像重合；（4）像与物体到平面镜的距离相等。
22．解：（1）调节天平横梁平衡时，先将标尺上的游码移到标尺左端零刻度线处，再调平衡螺母，直到指针指在分度盘的中央；
（2）由图知，石块的质量m＝50g+2g＝52g；
（3）石块的密度ρ＝＝＝2.6g/cm3；
（4）根据BC的步骤可知，小石块排开的水的质量为m'＝m3﹣m2＝142g﹣121.2g＝20.8g；
小石块的体积等于排开的水的体积：V'＝V水＝＝＝20.8cm3；
石块的密度ρ'＝＝＝2.5g/cm3；
小石块从水中取出时会沾有水，使得测量的小石块的体积偏大，根据密度公式可知，测量的密度会偏小。
故答案为：（1）零刻度线；平衡螺母；（2）52；（3）2.6；（4）20.8；2.5；小石块从水中取出时会沾有水，使得测量的小石块的体积偏大。
23．解：（1）电流表应与被测电阻串联，当5Ω电阻连入电路且滑动变阻器没连入电路时，电路中电流最大，电流为I＝＝＝0.6A，所以电流表选择0﹣0.6A的量程，实物电路图连接如下：
（2）由题意，闭合开关后，他将一根导线的一端接电源正极，另一端依次试触a、b、c各接线柱，电流表、电压表示数均为0，说明电源正极和c之外的电路有断路，当接触到d时，电流表示数仍为0，电路可能断路，电压表开始有示数且为3V，说明电压表与电源连通，则可能是与电压表并联的电路断路了，因电流表及各接线处均完好，故原因是R断路，导致电压表串联在电路中，综上，电路中所有可确定的故障是：滑动变阻器断路和电阻R断路；
（3）将5Ω的定值电阻连入电路调节滑动变阻器滑片，使定值电阻两端电压为3V并记下此时电流表示数，将5Ω的定值电阻替换为10Ω后，由串联电路的分压原理知，定值电阻两端电压变大，保持定值电阻两端电压不变，由串联电路的分压原理知，应增大滑动变阻器两端电压，以减小定值电阻两端电压不变，所以需要向右移动滑动变阻器滑片；
由串联电路的规律及分压原理有：＝，方程左边为一定值，故右边也为一定值，当变阻器连入电路的电阻最大时，对应的定值电阻应最大，此时，电阻的电压最小，即为＝，故控制电阻的电压最小值为：UV＝2V，因此应选这个电压值至少为2V；
（4）小强做出了I﹣R图像，由于此图线为曲线，不便直观判断I与R的定量关系，根据I＝＝U•可知，电压不变时，电流I与电阻的倒数成正比，故将横坐标R变为，作出I﹣的图像，从而直观判断出了I与R的关系。
故答案为：（1）见解析；（2）右；滑动变阻器断路；电阻R断路；（3）右；2；（4）能直观判断出了I与R的关系。
四．计算题（共2小题，满分20分，每小题10分）
24．解：（1）因为玻璃管内的气压等于大气压和物体重力产生的压强之和，所以管内气体的压强大于玻璃管外的大气压；
（2）因为玻璃管壁排开水的体积不计，所以玻璃管排开水的体积为零，由F浮＝ρ液gV排可知，圆柱玻璃管受到的浮力为零；
（3）物体的重力产生的压强：p＝＝＝＝＝2.45×103Pa，
因玻璃管内外的气压差等于高为H的水柱产生的压强，
所以H＝＝＝0.25m。
答：（1）大于；
（2）圆柱玻璃管受到的浮力为0；
（3）H为0.25m。
25．解：（1）已知保温功率P保温＝44W，由P＝UI公式可得，保温状态工作时，电路中的电流：
I保温＝＝＝0.2A；
（2）在开关S闭合的条件下，当旋钮开关接到2时，电路为R2的简单电路，此时电路中电阻小，消耗的功率大，为加热状态，
根据P＝可得电阻R2的阻值：
R2＝＝＝48.4Ω，
当旋钮开关切换到1时，两电阻串联，此时为保温状态，
由P＝可得，电路的总电阻：
R总＝＝＝1100Ω，
根据串联电路的电阻特点可知，R1的阻值：
R1＝R总﹣R2＝1100Ω﹣48.4Ω＝1051.6Ω。
（3）水壶要吸收的热量：
Q吸＝c水m△t＝4.2×103J/（kg•℃）×0.5kg×（100℃﹣40℃）＝1.26×105J；
（4）由于不计热量损失，则消耗的电能W＝Q＝1.26×105J；
由P＝可得，加热过程需要的时间：
t＝＝＝126s；
答：（1）保温状态工作时，电路中的电流是0.2A；
（2）忽略温度对电阻阻值的影响，加热电阻R1的阻值是1051.6Ω；
（3）把0.5kg的水从40℃加热到100℃，水要吸收的热量是1.26×105J；
（4）不计热量损失，使用电水壶的加热挡完成问题（3）中的加热过程需要126s时间。
序号
1
2
3
A到玻璃板的距离/cm
3.00
5.00
8.00
B到玻璃板的距离/cm
3.00
5.00
8.00
