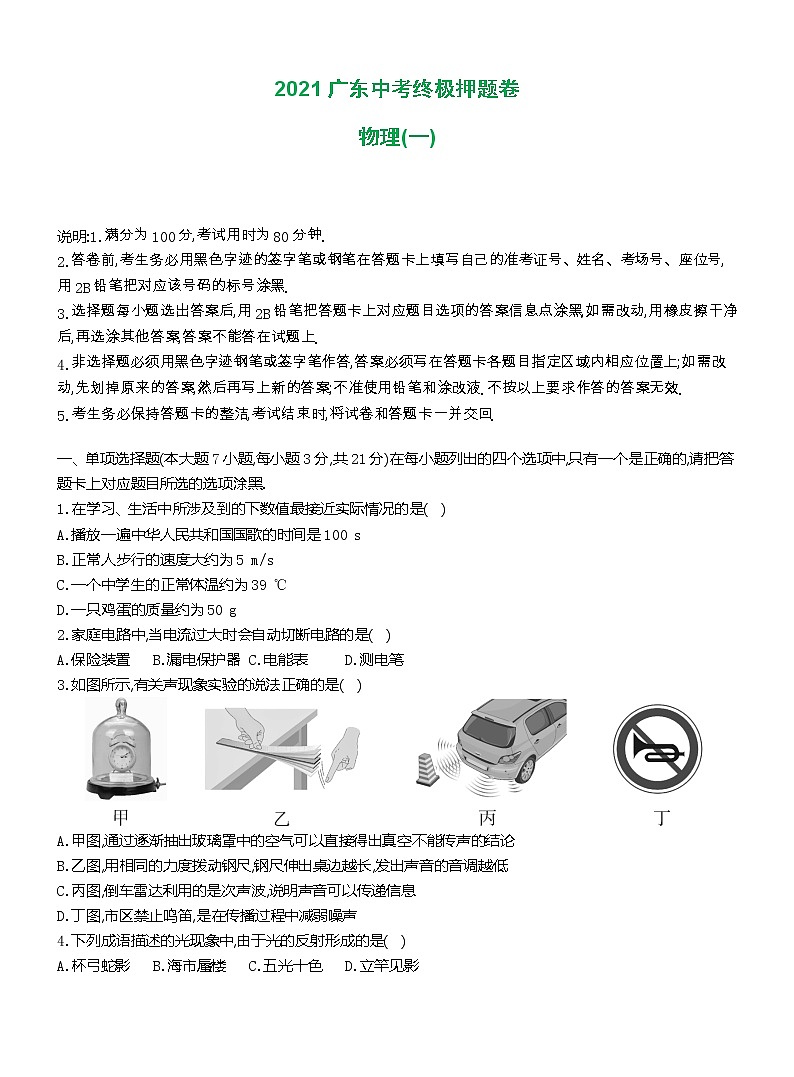

2021年广东中考物理终极猜押卷（1）word版 含答案
展开
这是一份2021年广东中考物理终极猜押卷（1）word版 含答案，共12页。试卷主要包含了核能是一种 能源等内容，欢迎下载使用。
说明:1.满分为100分,考试用时为80分钟.
2.答卷前,考生务必用黑色字迹的签字笔或钢笔在答题卡上填写自己的准考证号、姓名、考场号、座位号,用2B铅笔把对应该号码的标号涂黑.
3.选择题每小题选出答案后,用2B铅笔把答题卡上对应题目选项的答案信息点涂黑,如需改动,用橡皮擦干净后,再选涂其他答案,答案不能答在试题上.
4.非选择题必须用黑色字迹钢笔或签字笔作答,答案必须写在答题卡各题目指定区域内相应位置上;如需改动,先划掉原来的答案,然后再写上新的答案;不准使用铅笔和涂改液.不按以上要求作答的答案无效.
5.考生务必保持答题卡的整洁,考试结束时,将试卷和答题卡一并交回.
一、单项选择题(本大题7小题,每小题3分,共21分)在每小题列出的四个选项中,只有一个是正确的,请把答题卡上对应题目所选的选项涂黑.
1.在学习、生活中所涉及到的下数值最接近实际情况的是( )
A.播放一遍中华人民共和国国歌的时间是100 s
B.正常人步行的速度大约为5 m/s
C.一个中学生的正常体温约为39 ℃
D.一只鸡蛋的质量约为50 g
2.家庭电路中,当电流过大时会自动切断电路的是( )
A.保险装置 B.漏电保护器 C.电能表 D.测电笔
3.如图所示,有关声现象实验的说法正确的是( )
A.甲图,通过逐渐抽出玻璃罩中的空气可以直接得出真空不能传声的结论
B.乙图,用相同的力度拨动钢尺,钢尺伸出桌边越长,发出声音的音调越低
C.丙图,倒车雷达利用的是次声波,说明声音可以传递信息
D.丁图,市区禁止鸣笛,是在传播过程中减弱噪声
4.下列成语描述的光现象中,由于光的反射形成的是( )
A.杯弓蛇影 B.海市蜃楼 C.五光十色 D.立竿见影

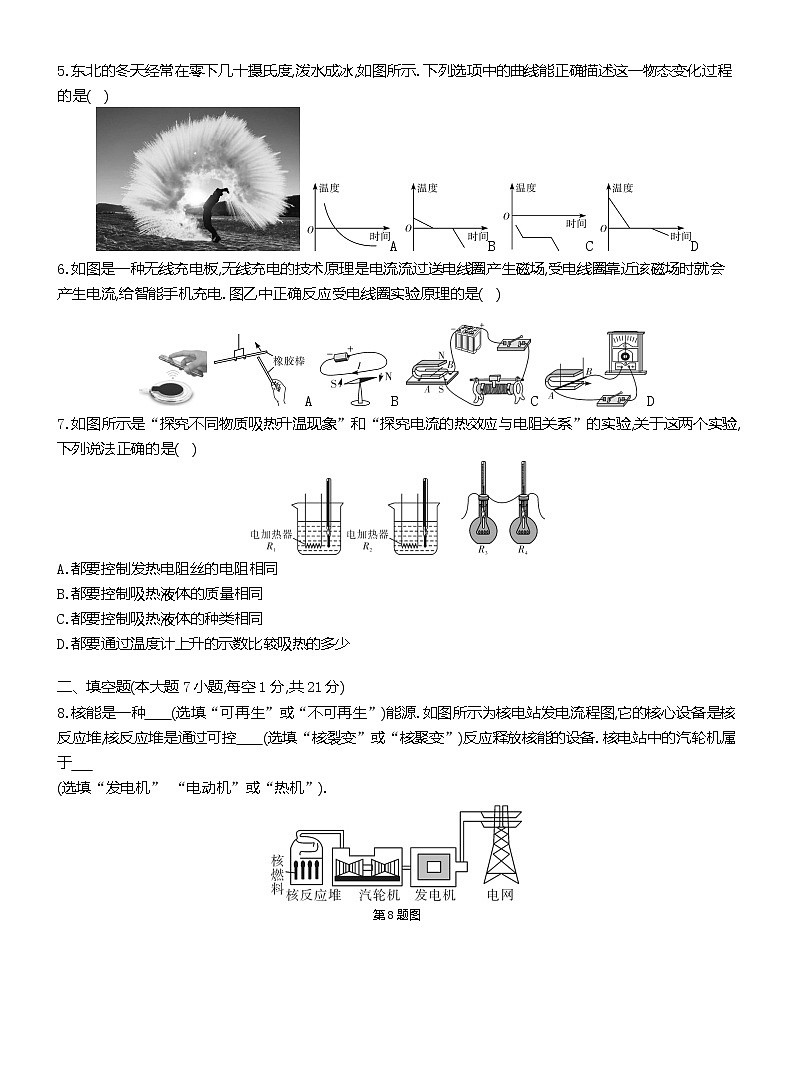

5.东北的冬天经常在零下几十摄氏度,泼水成冰,如图所示.下列选项中的曲线能正确描述这一物态变化过程的是( )
A B C D
6.如图是一种无线充电板,无线充电的技术原理是电流流过送电线圈产生磁场,受电线圈靠近该磁场时就会产生电流,给智能手机充电.图乙中正确反应受电线圈实验原理的是( )
A B C D
7.如图所示是“探究不同物质吸热升温现象”和“探究电流的热效应与电阻关系”的实验,关于这两个实验,下列说法正确的是( )
A.都要控制发热电阻丝的电阻相同
B.都要控制吸热液体的质量相同
C.都要控制吸热液体的种类相同
D.都要通过温度计上升的示数比较吸热的多少
二、填空题(本大题7小题,每空1分,共21分)
8.核能是一种 (选填“可再生”或“不可再生”)能源.如图所示为核电站发电流程图,它的核心设备是核反应堆,核反应堆是通过可控 (选填“核裂变”或“核聚变”)反应释放核能的设备.核电站中的汽轮机属于
(选填“发电机” “电动机”或“热机”).
第8题图

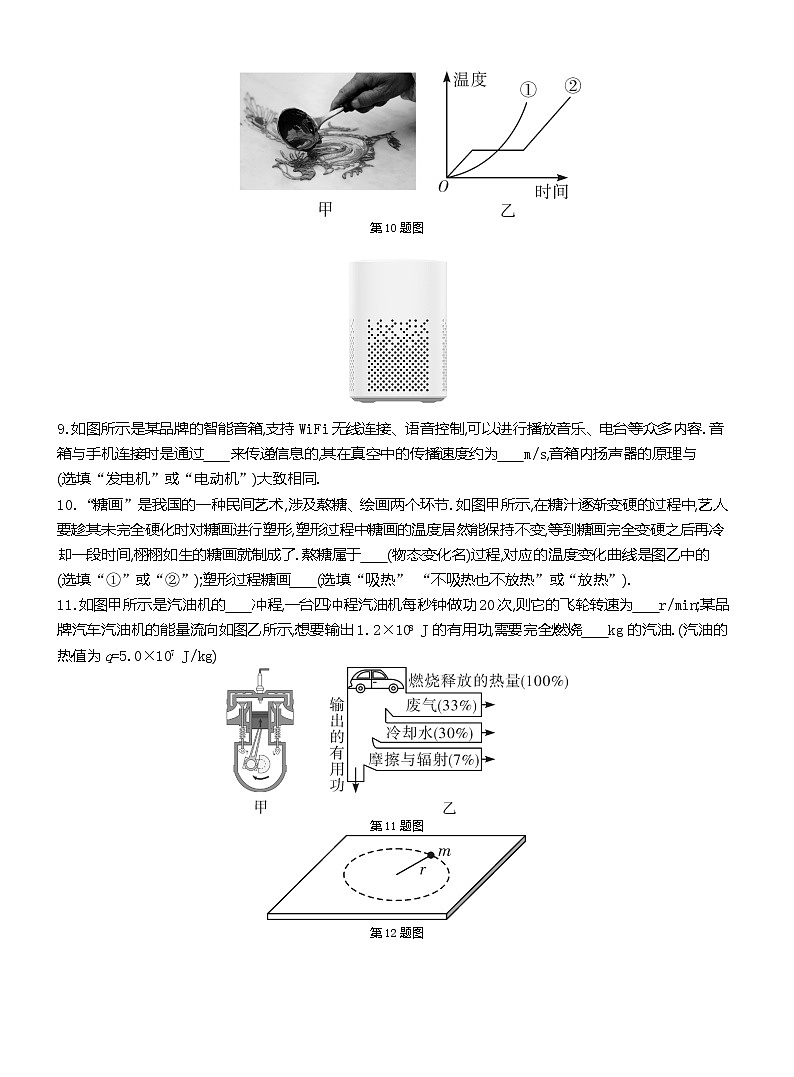

第10题图
9.如图所示是某品牌的智能音箱,支持WiFi无线连接、语音控制,可以进行播放音乐、电台等众多内容.音箱与手机连接时是通过 来传递信息的,其在真空中的传播速度约为 m/s,音箱内扬声器的原理与 (选填“发电机”或“电动机”)大致相同.
10.“糖画”是我国的一种民间艺术,涉及熬糖、绘画两个环节.如图甲所示,在糖汁逐渐变硬的过程中,艺人要趁其未完全硬化时对糖画进行塑形,塑形过程中糖画的温度居然能保持不变,等到糖画完全变硬之后再冷却一段时间,栩栩如生的糖画就制成了.熬糖属于 (物态变化名)过程,对应的温度变化曲线是图乙中的 (选填“①”或“②”);塑形过程糖画 (选填“吸热” “不吸热也不放热”或“放热”).
11.如图甲所示是汽油机的 冲程,一台四冲程汽油机每秒钟做功20次,则它的飞轮转速为 r/min;某品牌汽车汽油机的能量流向如图乙所示,想要输出1.2×108 J的有用功,需要完全燃烧 kg的汽油.(汽油的热值为q=5.0×107 J/kg)
第11题图
第12题图
12.如图所示,在水平桌面的装置上拴一质量为m的小球,在细绳的拉力作用下做速度大小不变且半径为r的匀速圆周运动,则小球的运动状态 (选填“发生”或“不发生”)改变,小球的重力对小球 (选填“做功”或“不做功”),小球的机械能 (选填“增大” “不变”或“减小”).
13.如图甲为集自动清扫技术和人工智能设计于一体的地面清扫机器人,通过电动机旋转产生高速气流,将灰尘、杂物吸入集尘盒.机器人扫地时所受阻力与运动速度的关系如图乙所示,若该机器人在1 min内沿直线匀速清扫地面的距离为12 m,则机器人在清扫过程中的动力为 N,动力所做的功为 J;若机器人以0.4 m/s的速度匀速清扫,则机器人的动力功率为 W.
14.某物理兴趣小组的同学设计了图甲所示的电路进行实验探究,他们通过改变电源电压,记录下相应的电流表示数,并描绘出了如图乙所示 的I-U关系图,小灯泡L标有“6 V 3 W”字样.灯泡正常发光时的电阻为 Ω, R 的阻值为 Ω;调节电源电压,当电流表示数为 0.9 A 时,小灯泡的电功率为 W.
三、作图题(共7分)
15.(1)(2分)在图中画出杠杆所受拉力的力臂L和灯所受重力G的示意图.
图(1)
图(2)
图(3)
(2)(3分)如图所示,AO、BC是发光点S发出的经平面镜反射后的两条反射光线,请你画出:
①发光点S的位置;②BC光线通过凹透镜的折射光线.
(3)(2分)为判断如图(3)所示的家庭电路中白炽灯L1是否短路,将火线上的熔丝断开,用另一只完好的白炽灯L2作为“校验灯”接入电路.然后闭合总开关,再闭合开关S,即可根据L2的亮暗作出判断.请在图中补画一根导线,将L2正确接入电路.
四、实验题(本大题3小题,共20分)
16.(7分)(1)如图(1)所示,木块的长度为 cm,体温计的示数是 ℃.
图(1)
(2)如图(2)所示,电能表的示数为 kW·h.让一电热水器单独工作2 h,电能表的转盘转过1 800转,该电热水器的耗电功率是 W.
图(2)
图(3)
(3)如图(3)所示,用弹簧测力计、木块、砝码、长木板探究“影响滑动摩擦力大小的因素”实验.
①水平拉着木块在木板上做匀速直线运动,弹簧测力计的示数如图甲所示,则木块受到的滑动摩擦力大小为 N.
②甲、乙两次实验,是为了探究滑动摩擦力的大小与 的关系.如图丙所示,为拉着同一木块在同一木板上运动的s-t图象,则木块两次所受摩擦力的大小f1 (选填““>” “=”或“<”)f2.
17.(6分)如图所示,利用蜡烛、凸透镜、光屏、光具座等器材,可进行“探究凸透镜成像规律”的实验.
(1)实验时,首先在光具座上按如图所示顺序放置实验器材,随后对其进行调整,使烛焰、凸透镜、光屏三者大致在同一高度,目的是 .
(2)当蜡烛位于图中B处时,移动光屏到D处,观察到光屏上呈现清晰的像,此时像和物大小相等,则该凸透镜焦距为 cm.
(3)把蜡烛移动到A处,移动光屏直至找到清晰的像,此时光屏上的像应该是倒立、 (选填“放大” “等大”或“缩小”)的实像, (选填“照相机” “投影仪”或“放大镜”)就是利用这一原理工作的.
(4)将蜡烛移到C处,此时蜡烛的像成在蜡烛的 (选填“左侧”或“右侧”).
(5)实验中老师采集了不同小组的实验数据进行汇总(使用的凸透镜焦距相同),得到了如表所示信息:
对表中数据展开分析后,同学们认为有些数据出错了,随后让对应同学再次实验,发现数据与原数据稍有偏差,请你分析出现这样的情况可能是因为
.
18.(7分)在“测定小灯泡额定电功率”的实验中,电源电压为4.5 V且保持不变,小灯泡额定电压为2.5 V,电阻约为10 Ω.
(1)请你按照图甲所示电路,用笔画线代替导线,将图乙中的实物电路连接完整.
(2)电路正确连接后,闭合开关,发现小灯泡不亮,电流表有示数,电压表无示数,你认为造成这一现象的原因可能是 .(选填字母)
A.电流表断路 B.小灯泡短路
C.小灯泡灯丝断了 D.滑动变阻器短路
(3)排除故障后,当滑动变阻器的滑片移到某一位置时,某同学从“0~15 V”量程的刻度线看出指针停在10 V处,若要测量小灯泡的额定功率,应将滑动变阻器的滑片向 (选填“左”或“右”)移直到小灯泡正常发光,此时电流表的示数如图丙所示,则小灯泡的额定功率是 W,此时滑动变阻器接入电路中的电阻是 Ω(保留一位小数).然后他们对测量结果进行了误差分析,考虑电表对电路的影响,该实验所测小灯泡电功率偏 (选填“大”或“小”).
五、计算题(本大题2小题,共13分)
19.(6分)南海海域阅兵中,中国海军094A型战略核潜艇首次公开亮相,如图甲所示.图乙的表格是其部分性能参数,求:(ρ海水取1.0×103 kg/m3,g取10 N/kg)
(1)核潜艇在水面航行时受到的浮力;
(2)核潜艇以水下巡航速度做水平匀速直线运动,动力功率为3×106 W,航行1 km,发动机所做的功、它受到海水的平均阻力.(取1节为0.5 m/s)
甲
乙
20.(7分)如图所示是一款电蒸锅的简化电路图,它具有高温挡和低温挡两个挡位,高温挡加热功率为2 000 W,R1、R2均为加热电阻丝,R2的电阻为72.6 Ω.求:
(1)电阻R1的阻值;
(2)电蒸锅低温挡的功率;
(3)若不计热量损失,用电蒸锅高温挡将2.5 kg水从20 ℃加热到100 ℃所需的时间.
六、综合能力题(本大题3小题,共18分)
21.(6分)在“测滑轮组机械效率”的实验中得到的数据如表所示,实验装置如图所示.
(1)在实验中,弹簧测力计应竖直向上 提升重物;
(2)通过表中数据可分析出实验1是用 (选填“a”“b”或“c”)图滑轮组做的实验;
(3)由表中数据可得第3次测量的机械效率为 %;
(4)通过实验1和实验2的数据分析可得出结论:使用不同的滑轮组提升相同的重物时,动滑轮越重,滑轮组的机械效率 ;
(5)比较实验 两个实验的数据可得出正确结论:使用同样的滑轮组,增大物重可以提高滑轮组的机械效率.用同一滑轮组提升不同重物,其机械效率η与物重G之间的大致关系为 .
ABCD
22.(6分)某展览厅为保护展品设置了调光天窗,如图甲,当外界光照较强时,能启动电动卷帘适时调整进光量;当外界光照较弱时,能自动启动节能灯给予补光.调光天窗的电路原理如图乙所示,R0为定值电阻,R为光敏电阻,其电阻值R随光照强度E的变化如图丙所示(E越大表示光照越强,其国际单位为cd),P为电磁铁,其线圈电阻RP为20 Ω,当电流达到0.04 A时能吸合衔铁.已知电源电压U1=12 V,U2=220 V,则:
(1)开关S闭合时,电磁铁P的上端为 极(选填“N”或“S”),当光照强度增大时,电磁铁的磁性 (选填“增强”或“减弱”).
(2)图乙中的L代表的是并联安装在展厅内的11盏“220 V 10 W”的节能灯,这些节能灯同时正常工作时,电路中的总电流是 A,4小时共消耗电能 kW·h.
(3)当外界光照强度达到1×104 cd时,电动卷帘便开始工作,则R0的阻值是 Ω.
(4)为了环保节能,要在环境光线更弱时才启动节能灯照明,可采用的方法是
.
23.(6分)阅读短文,回答问题.
涡轮喷气发动机
如图甲所示为某轴流式涡喷发动机,其结构由进气道、压气机、燃烧室、涡轮和尾喷管组成,其中压气机与涡轮装在同一条转轴上.工作时,空气首先进入发动机的进气道,当飞机飞行时,可以看作气流以飞行速度流向发动机.由于飞机飞行的速度是变化的,而进入压气机的气流速度有一定限制,因而进气道的功能就是通过可调管道来调整气流速度,使进入进气道的气体全部通过可调管道.空气流过压气机时被压气机的旋转叶片压缩后进入燃烧室,这部分气体在燃烧室中与燃料燃烧,产生的高温高压气流推动涡轮,一边带动压气机正常工作,一边从尾喷管喷出,推动飞机飞行.
一架飞机搭载的涡轮喷气发动机,其部分参数如下表中热效率是指涡轮喷气发动机获得的机械能与燃料完全燃烧产生的内能之比,而推进效率则是指涡轮喷气发动机传递给飞机的推进功(推力所做的功)与其获得的机械能之比.
(1)燃气在燃烧室燃烧时,将化学能转化为 能.
(2)关于涡轮喷气发动机,下列说法中正确的是 .
A.进气道中吸入的是空气和燃气的混合气体
B.燃烧室中,内能转化为机械能
C.燃料耗尽后还可利用压气机压缩气体推动涡轮转动
D.尾喷管中喷出的气流对飞机做功
(3)设进气道入风口面积为S1,可调管道的通风口面积为S2.当飞机加速飞行时,应使S2 (选填“变大” “不变”或“变小”).
(4)已知上述飞机所受空气阻力与运行速度的关系如图乙所示,当飞机以200 m/s的速度水平匀速巡航0.5 h的过程中,飞机克服阻力做的功为 J,此时需要 kg的航空燃油.
参考答案
一、单项选择题(本大题7小题,每小题3分,共21分)
1.D 2.A 3.B 4.A 5.B 6.D 7.B
二、填空题(共7小题,每空1分,共21分)
8.不可再生 核裂变 热机
9.电磁波 3×108 电动机
10.熔化 ② 放热
11.压缩 2 400 8
12.发生 不做功 不变
13.60 720 48
14.12 12 1.95
三、作图题(共7分)
15.(1)如图所示:
(2)如图所示:
(3)如图所示:
四、实验题(本大题3小题,共20分)
16.(1)1.92 37.3 (2)2021.2 1 500
(3)4.2 压力大小 =
17.(1)使像成在光屏中央 (2)10
(3)缩小 照相机 (4)左侧
(5)没有找到最清晰的像(或“像的位置找得不准确”)
18.(1)如图所示:
(2)B
(3)左 0.75 6.7 大(2分)
五、计算题(本大题共2小题,共13分)
19.解:(1)m排=9 000 t=9×106 kg
F浮=G排=m排g=9×106 kg×10 N/kg=9×107 N
(2)潜艇的水下航速v=20×0.5 m/s=10 m/s
航行1 000 m所需时间t=sv=1 000 m10 m/s=100 s
W=Pt=3×106 W×100 s=3×108 J
由W=Fs可得,
f=F=Ws=3×108J1 000 m=3×105 N
答:略
20.解:(1)由图知,开关S接2为高温挡,此时只有R1工作,
R1=U2P1=(220 V)22 000 W=24.2 Ω
(2)开关接1时,两电阻串联,电蒸锅处于低温挡,
R=R1+R2=24.2 Ω+72.6 Ω=96.8 Ω
低温挡功率
P2=U2R=(220 V)296.8 Ω=500 W
(3)水吸收的热量
Q=cmΔt=4.2×103 J/(kg·℃)×2.5 kg×(100 ℃-20 ℃)=8.4×105 J
W=Q=8.4×105 J
t=WP1=8.4×105J2 000 W=420 s
答:略
六、综合能力题(本大题3小题,共18分)
21.(1)匀速 (2)a (3)83.3
(4)越低 (5)2和3 C
22.(1)S 增强 (2)0.5 0.44 (3)180
(4)换用阻值更大的R0(或“减小控制电路电压U1”,合理均可)
23.(1)内 比热容大 (2)D (3)变大
(4)1.296×1010(2分) 1 080
序号
物距u/cm
焦距f/cm
像的性质
像距v/cm
1
15
f
倒立放大实像
28
2
15
f
倒立放大实像
31
3
15
f
倒立放大实像
30
艇长
135 m
水下最大航速
36 节
艇宽
13 m
水下巡航速度
20 节
水面排水量
9 000 t
最大潜深
350 m
物理量名称
实验1
实验2
实验3
钩码重G/N
4
4
6
钩码上升高度h/m
0.1
0.1
0.1
绳端拉力F/N
1.8
1.4
2.4
绳端移动距离s/m
0.3
0.5
0.3
机械效率η/%
74
57
热效率η1
40%
推进效率η2
60%
航空燃油热值q
5.0×107 J/kg
