2021年江西省物理中考模拟卷（一）（word版 含答案）
展开
这是一份2021年江西省物理中考模拟卷（一）（word版 含答案），共17页。试卷主要包含了存在，理由是等内容，欢迎下载使用。

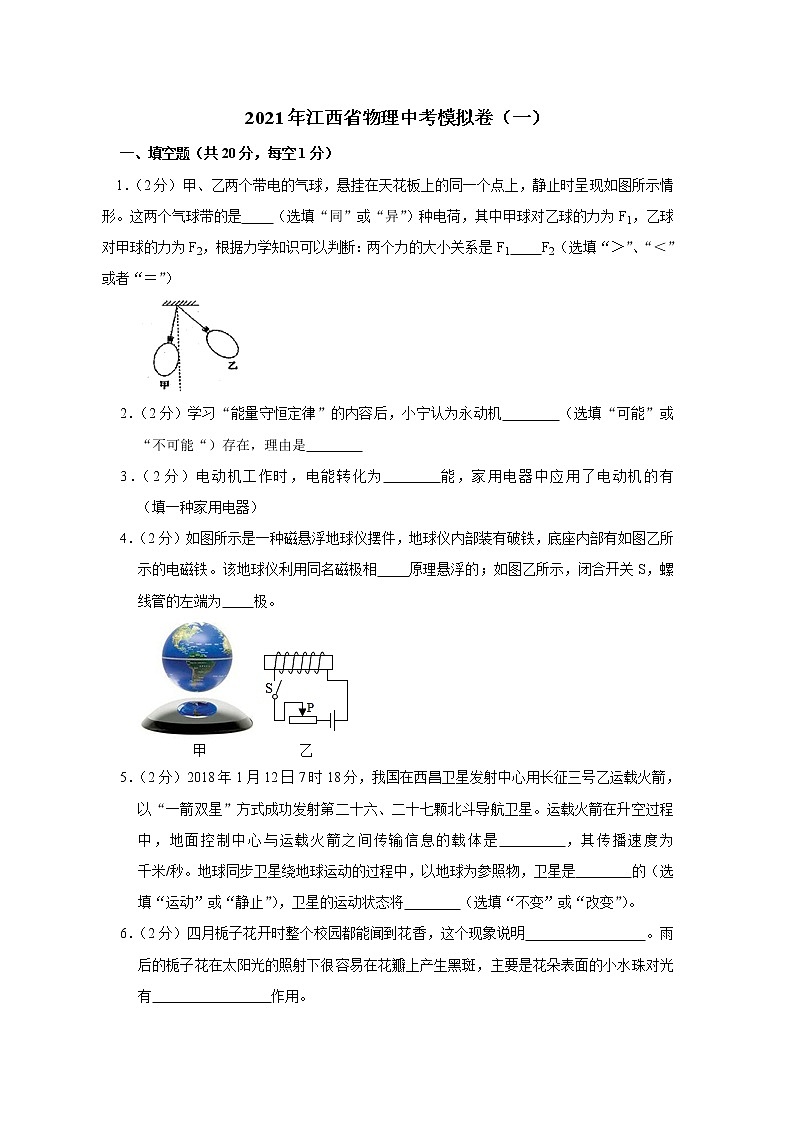

2021年江西省物理中考模拟卷（一）
一、 填空题（共20分，每空1分）
1．（2分）甲、乙两个带电的气球，悬挂在天花板上的同一个点上，静止时呈现如图所示情形。这两个气球带的是 （选填“同”或“异”）种电荷，其中甲球对乙球的力为F1，乙球对甲球的力为F2，根据力学知识可以判断：两个力的大小关系是F1 F2（选填“＞”、“＜”或者“＝”）
2．（2分）学习“能量守恒定律”的内容后，小宁认为永动机 （选填“可能”或“不可能“）存在，理由是
3．（2分）电动机工作时，电能转化为 能，家用电器中应用了电动机的有 （填一种家用电器）
4．（2分）如图所示是一种磁悬浮地球仪摆件，地球仪内部装有破铁，底座内部有如图乙所示的电磁铁。该地球仪利用同名磁极相 原理悬浮的；如图乙所示，闭合开关S，螺线管的左端为 极。
5．（2分）2018年1月12日7时18分，我国在西昌卫星发射中心用长征三号乙运载火箭，以“一箭双星”方式成功发射第二十六、二十七颗北斗导航卫星。运载火箭在升空过程中，地面控制中心与运载火箭之间传输信息的载体是 ，其传播速度为 千米/秒。地球同步卫星绕地球运动的过程中，以地球为参照物，卫星是 的（选填“运动”或“静止”），卫星的运动状态将 （选填“不变”或“改变”）。
6．（2分）四月栀子花开时整个校园都能闻到花香，这个现象说明 。雨后的栀子花在太阳光的照射下很容易在花瓣上产生黑斑，主要是花朵表面的小水珠对光有 作用。

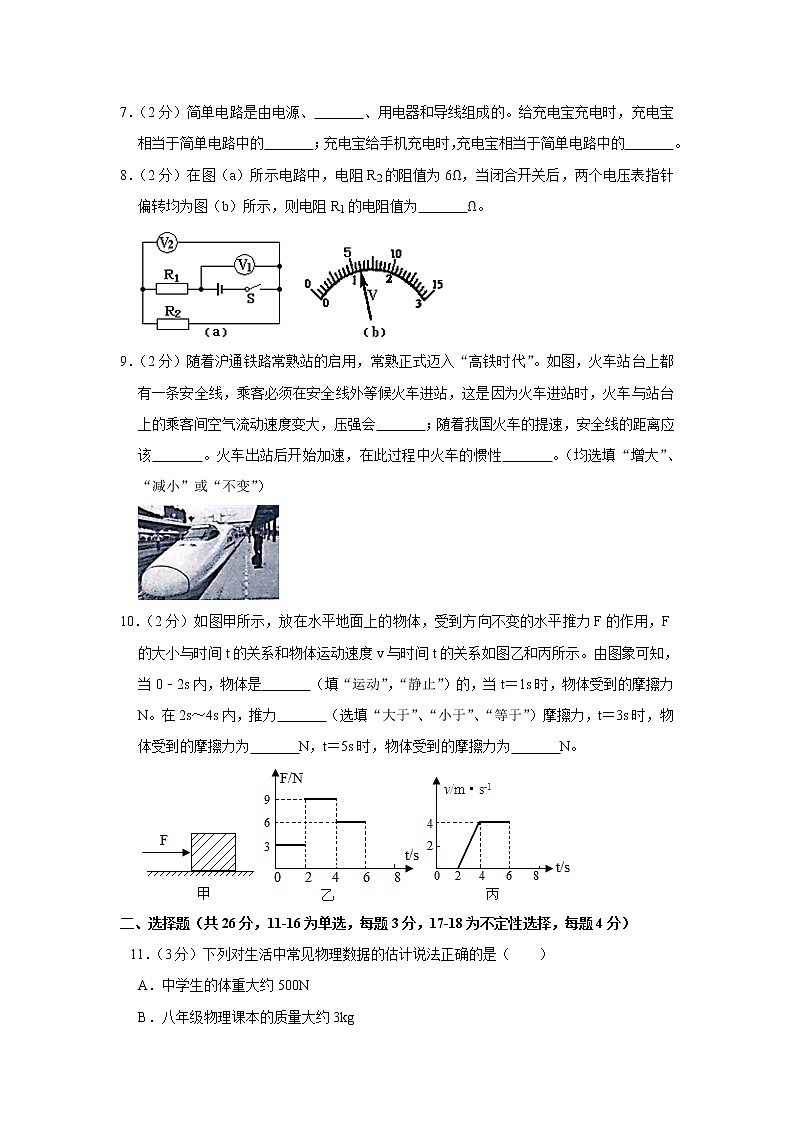

7．（2分）简单电路是由电源、 、用电器和导线组成的。给充电宝充电时，充电宝相当于简单电路中的 ；充电宝给手机充电时，充电宝相当于简单电路中的 。
8．（2分）在图（a）所示电路中，电阻R2的阻值为6Ω，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1的电阻值为 Ω。
9．（2分）随着沪通铁路常熟站的启用，常熟正式迈入“高铁时代”。如图，火车站台上都有一条安全线，乘客必须在安全线外等候火车进站，这是因为火车进站时，火车与站台上的乘客间空气流动速度变大，压强会 ；随着我国火车的提速，安全线的距离应该 。火车出站后开始加速，在此过程中火车的惯性 。（均选填“增大”、“减小”或“不变”）
10．（2分）如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙和丙所示。由图象可知，当0﹣2s内，物体是 （填“运动”，“静止”）的，当t＝1s时，物体受到的摩擦力 N。在2s～4s内，推力 （选填“大于”、“小于”、“等于”）摩擦力，t＝3s时，物体受到的摩擦力为 N，t＝5s时，物体受到的摩擦力为 N。
二、 选择题（共26分，11-16为单选，每题3分，17-18为不定性选择，每题4分）
11．（3分）下列对生活中常见物理数据的估计说法正确的是（ ）
A．中学生的体重大约500N
B．八年级物理课本的质量大约3kg

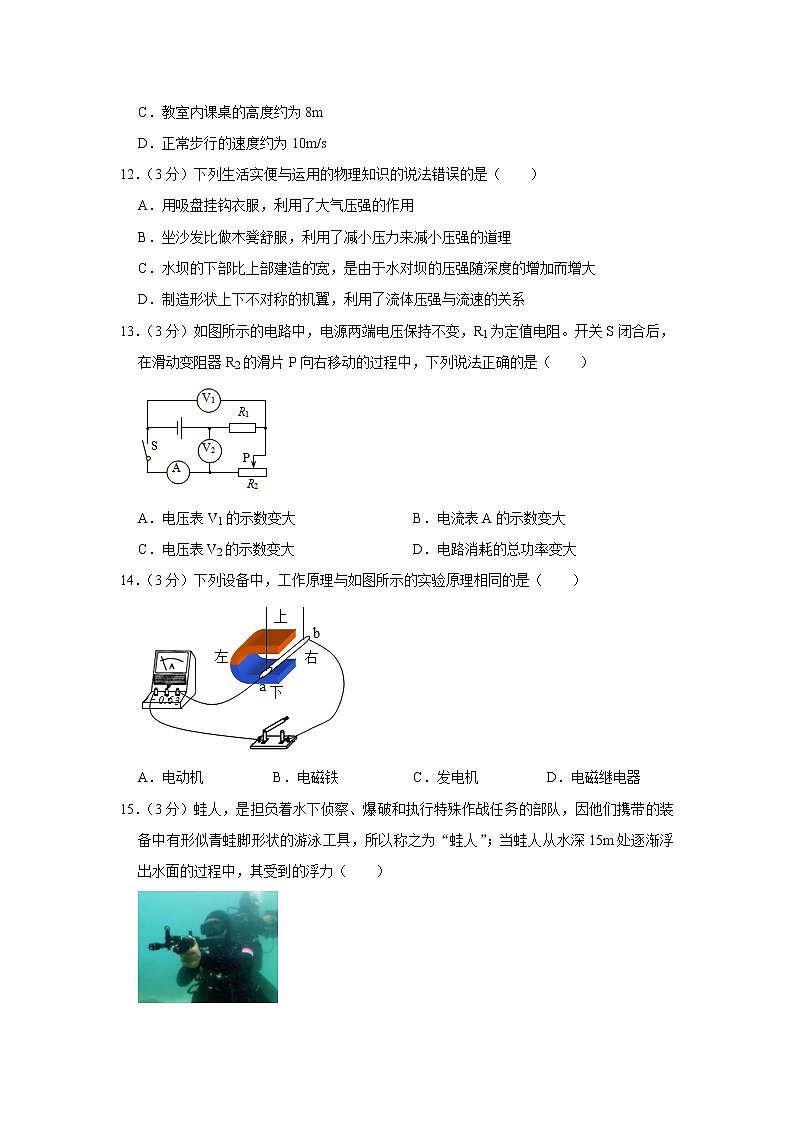

C．教室内课桌的高度约为8m
D．正常步行的速度约为10m/s
12．（3分）下列生活实便与运用的物理知识的说法错误的是（ ）
A．用吸盘挂钩衣服，利用了大气压强的作用
B．坐沙发比做木凳舒服，利用了减小压力来减小压强的道理
C．水坝的下部比上部建造的宽，是由于水对坝的压强随深度的增加而增大
D．制造形状上下不对称的机翼，利用了流体压强与流速的关系
13．（3分）如图所示的电路中，电源两端电压保持不变，R1为定值电阻。开关S闭合后，在滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电压表V1的示数变大 B．电流表A的示数变大
C．电压表V2的示数变大 D．电路消耗的总功率变大
14．（3分）下列设备中，工作原理与如图所示的实验原理相同的是（ ）
A．电动机 B．电磁铁 C．发电机 D．电磁继电器
15．（3分）蛙人，是担负着水下侦察、爆破和执行特殊作战任务的部队，因他们携带的装备中有形似青蛙脚形状的游泳工具，所以称之为“蛙人”；当蛙人从水深15m处逐渐浮出水面的过程中，其受到的浮力（ ）
A．逐渐变小
B．保持不变
C．先保持不变，后逐渐变小
D．先保持不变，后逐渐变大
16．（3分）下列说法不正确的是（ ）
A．电阻是导体对电流的阻碍作用，是导体本身的一种性质
B．干电池放电时，化学能转化为电能
C．电饭锅是利用电流热效应的原理制成的
D．闭合电路的导体在磁场中做切割磁感线运动就会产生感应电流
17．（4分）下列有关光的现象中，正确的说法是（ ）
A．阳光下，微风吹拂的河面，波光粼粼，这里蕴含着光的反射
B．光与镜面成30°角射在平面镜上，则其反射角也是30°
C．人在照镜子时，总是靠近镜子去看，其原因是靠近时像会变大
D．老年人通过放大镜看书，看到的字的虚像
18．（4分）为了给立方体工件表面均匀地涂上某种油，需要用竖直向下的力F把漂浮在油面上的工件缓缓地压入油内，如图甲所示，工件的下底面与油面的距离为h，力F与h的大小关系如图乙所示。小科觉得图中CB的延长线BA段是没有意义的，老师告诉他，力F为负值时，表明它的方向与原来的方向相反了。则下列分析不合理的是（ ）
A．在BC段，随着h的增大，油对工件下底面的压强变大
B．在CD段，随着h的增大，工件所受的浮力不变
C．工件的重力为400N
D．C点所对应状态下，工件所受的浮力为200N
三、简答与计算题（共26分，19题5分，20题6分，21题7分，22题8分）
19．（5分）将阻值为100Ω的电阻接到某电源上，通过它的电流为0.2A．通电1min，电流产生多少焦的热量？
20．（6分）“保护环境，绿色出行”已成为人们的一种共识。如图所示是最近防城港市防城区比较流行的“哈罗”共享电动自行车，该车整车质量为35kg，车轮与地面的总接触面积为100cm2。质量为40kg的小丽在水平路面上匀速骑行6km用了20min。求：
（1）小丽骑行的速度；
（2）小丽所受的重力；
（3）小丽骑行时电动自行车对地面的压强。
21．（7分）在如图甲所示电路中，电源电压U恒定，电阻R1＝20Ω，R2为滑动变阻器。闭合开关后当滑动触头P从a端滑到b端时，电压表V1、V2示数的关系如图乙所示。求：
（1）电源电压U；
（2）滑动变阻器的最大阻值；
（3）当滑动触头移到滑动变阻器的中间位置时，电阻R1消耗的电功率。
22．（8分）将电热壶接到220V的家庭电路中，若壶内装有0.5kg的水，现用加热挡使水从25℃升高到100℃，加热效率为63%，已知c水＝4.2×103J/（kg•℃），求；
（1）水吸收的热量；
（2）该电热水壶消耗的电能是多少？
四、实验题（共28分，每题7分）
23．（7分）在以下基本测量仪器的使用中请你回答相关的问题：
（1）如图1所示，木块的长度是 cm。
（2）常用温度计是根据 的性质来测量温度的，图2所示温度计示数为 ℃。
（3）如图3所示，停表的秒针圈中的分度值为 s，停表此时的示数为 s。
（4）液化气瓶、氧气瓶瓶口都装有类似于图4所示的仪表。这是测量 （填物理量名称）的仪表，指针所示的值是 。
24．（7分）完成下列两个小题：
（1）在“探究平面镜成像”的实验中，如果蜡烛以1cm/s的垂直于玻璃板的速度靠近平板玻璃，像的大小将 （选填“变大”、“变小”或“不变”），以蜡烛为参照物，蜡烛的像的速度为 cm/s；在实验中如果把平板玻璃向右倾斜（如图1），观察到蜡烛的像的大致位置在图中的 处（选填“A”或“B”）。
（2）小杜同学在做“观察水的沸腾”实验中，选用了实验室里常用的温度计，它是根据液体 的原理制成的。给水加热，当水温上升到80℃时，每隔1min记录一次温度计的示数，直到水沸腾4min后停止读数，根据记录的数据画出了图2所示的“温度﹣时间”图象，根据图象可知此次实验中水的沸点是 ℃，沿海的昼夜温差比陆地的更小，主要是因为水的 比沙石的更大的缘故。
25．（7分）在探究“凸透镜成像规律”的实验中。
（1）如图甲，平行光正对着凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝ cm；
（2）如图乙，光屏上呈现清晰的像，若保持凸透镜位置不变，将蜡烛和光屏的位置互换，则光屏上 （选填“能”或“不能”）再次呈现清晰的像；
（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中 处能观察到蜡烛的像。
（4）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像 。
A．只出现蜡烛像的上半部分 B．只出现蜡烛像的下半部分
C．出现蜡烛完整的像，但像更小了 D．像仍然是完整的，且大小不变，只是变暗了
26．（7分）在“测量小灯泡额定功率”实验中，小灯泡L的额定电压U额＝2.5V．
（1）图甲是小明测量小灯泡额定功率的实物电路图。图中有一根线连接错误，请在这根线上打“×”，并在图中改正。
（2）闭合开关，移动滑片P至某位置时，电压表示数为2V，为测量小灯泡L的额定功率，应将滑片P向 （填“A”或“B”）端移动，当小灯泡L正常发光时，电流表示数如图乙所示，则小灯泡L的额定功率为 W。
（3）小明利用一个电压未知的电源（电源两端电压不变）和阻值为R0的定值电阻，设计了如图丙所示的电路，也能测出小灯泡L的额定功率。请完成下列实验步骤：
①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为 ；
②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片 （选填“向左移动”、“向右移动”或“保持不动”），读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；
③则小灯泡L额定功率的表达式P额＝ 。（用U额、U1、U2、R0表示）
2021年江西省物理中考模拟卷（一）参考答案
一．填空题（共10小题，满分20分，每小题2分）
1．解：
由图知：两个气球相互排斥，根据电荷间相互作用规律知：两个气球都带电，并且带的是同种电荷；
甲球对乙球的力F1与乙球对甲球的力F2，是一对相互作用力，两者大小相等，方向相反。
故答案为：同；＝。
2．解：很多人致力于研究永动机，希望能造出不消耗能量而源源不断向外输出能量的机器，但结果都以失败告终；其原因是因为永动机违背了能量守恒定律。
故答案为：不可能；违背了能量守恒定律。
3．解：电动机工作时，电能转化为机械能，家用电器中应用了电动机的有电风扇、洗衣机、电冰箱等。
故答案为：机械；电风扇。
4．解：磁悬浮地球仪之所以能悬浮在空中，是利用了同名磁极相互排斥的原理；
由安培定则和图示可知，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的右端，则螺线管的右端为N极、左端为S极。
故答案为：斥；S。
5．解：
电磁波可以在真空中传播，地面控制中心与航天员之间传输信息的载体是电磁波，电磁波的传播速度等于光速，其传播速度为3×108m/s＝3×105km/s；
地球同步卫星绕地球运动的过程中，以地球为参照物，卫星与地球的位置没有变化，是静止的；
地球同步卫星绕地球运动的过程中，卫星的速度大小和方向都在不停的变化，所以卫星的运动状态将改变。
故答案为：电磁波；3×105；静止；改变。
6．解：
四月栀子花开时整个校园都能闻到花香，这是一种扩散现象，这种现象表明了分子在不停地做无规则运动；
雨后的栀子花上小水珠，相当于一个凸透镜，对光线有会聚作用。
故答案为：分子在不停地做无规则运动；会聚。
7．解：简单电路是由电源、开关、用电器和导线组成的。
给充电宝充电时，充电宝消耗电能、转化为化学能，相当于简单电路中的用电器；
充电宝给手机充电时，充电宝提供电能，相当于简单电路中的电源。
故答案为：开关；用电器；电源。
8．解：（1）由电路图可知，电压表V1示数应大于电压表V2示数，
因为两电压表指针位置相同，所以电压表V1的量程是0～15V，
分度值是0.5V，电压表示数UV1＝6V，电压表V2量程是0～3V，
分度值是0.1V，电压表示数UV2＝1.2V；
（2）两电阻串联，电阻R1两端的电压U1＝UV1﹣UV2＝6V﹣1.2V＝4.8V；
串联电路电流相等，I＝＝，所以R1＝＝＝24Ω。
故答案为：24。
9．解：因为流体的压强跟流速有关，流体的流速越大，压强越小，所以火车与站台上的乘客间空气流动速度变大，压强会减小，并且速度越大，压强会越小，乘客身体前后受到的压强差就越大，大气产生的压力就越大，越容易把人压向列车，容易出现交通事故，所以随着我国火车的提速，安全线的距离应该增大；
火车出站后开始加速，火车的质量不变，则在此过程中火车的惯性不变。
故答案为：减小；增大；不变。
10．解：（1）由丙图知：0﹣2s时物体的速度大小为零；则当t＝1s时物体处于静止状态，推力与摩擦力是一对平衡力，大小相等，故物体受到的推力F等于物体受到的摩擦力，即摩擦力为3N；
（2）2s～4s物体加速运动，合力方向向右，推力大于摩擦力；
由丙图知：4﹣6 s时，物体匀速运动，由乙图知：4﹣6s内，推力：F＝6N，由于物体处于平衡状态，受平衡力作用，由平衡条件得：f＝F＝6N；
2s～4s物体加速运动时，物体对地面的压力和接触面的粗糙程度不变，则滑动摩擦力不变，为6N；
故答案为：静止；3；大于；6；6。
二．选择题（共8小题，满分26分）
11．解：A、中学生的质量一般在100斤即50kg左右，根据重力与质量的关系可得重力G＝mg＝50kg×10N/kg＝500N；故A正确；
B、物理课本的质量大约200g；故B错误；
C、课桌的高度约为0.8m；故C错误；
D、步行的速度约为1.1m/s；故D错误；
故选：A。
12．解：
A、用力挤压吸盘，吸盘内空气减少，外部大气压把吸盘紧紧压住，所以用吸盘挂钩挂衣物，利用了大气压强的作用。故A正确；
B、坐沙发比坐木凳舒服，是利用在压力一定的情况下，通过增大受力面积来减小压强。故B错误；
C、水坝的下部比上部建造的宽，是由于水对坝的压强随深度的增加而增大，故C正确；
D、飞机的机翼制造成“上凸下平”的不对称形状，利用了流体压强与流速的关系，能获得向上的升力，故D正确。
故选：B。
13．解：由电路图可知，R1与R2串联，电压表V1测变阻器R2两端的电压，电压表V2测电源两端的电压，电流表测电路中的电流。
因电源两端电压保持不变，
所以，滑片移动时，电压表V2的示数不变，故C错误；
在滑动变阻器R2的滑片P向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，即电流表A的示数变小，故B错误；
电路中的电流变小，由U＝IR可知，R1两端的电压变小，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压变大，即电压表V1的示数变大，故A正确；
电源电压保持不变，电路中的电流变小，由P＝UI可知，电路消耗的总功率变小，故D错误。
故选：A。
14．解：由图可知，实验装置没有电源，若金属棒ab左右运动时，电路中就会有感应电流，这是电磁感应现象；发电机就是利用该原理制成的；
电动机的原理是通电导体在磁场中受到力的作用；电磁起重机、电磁继电器都是利用电流的磁效应制成的，故C符合题意。
故选：C。
15．解；当蛙人从水深15m处浮出水面前，排开水的体积不变，根据公式F浮＝ρ水gV排可知浮力不变，当蛙人浮出水面过程中，排开水的体积不断减小，根据公式F浮＝ρ水gV排可知浮力将变小，整个过程，它受到的浮力先保持不变，后逐渐变小，故C正确，ABD错误；
故选：C。
16．解：A、电阻是导体对电流的阻碍作用，是导体本身的一种性质，该选项说法正确，不符合题意；
B、干电池放电时，化学能转化为电能，该选项说法正确，不符合题意；
C、电饭锅是利用电流热效应的原理制成的，该选项说法正确，不符合题意；
D、产生感应电流同时具备三个条件：闭合电路、一部分导体、做切割磁感线运动，该选项说法不完整，符合题意。
故选：D。
17．解：A、阳光下，微风吹拂的河面，波光粼粼，是光的反射造成的，故A正确；
B、光与镜面成30°角射在平面镜上，则入射角为60°，由反射定律可得，其反射角也是60°，故B错误；
C、平面镜所成的像始终与物体等大，人在照镜子时，靠近镜子去看，可以增大视角，但像的大小不变，故C错误；
D、老年人通过放大镜看书，属于凸透镜成像，看到的字是正立、放大的虚像，故D正确。
故选：AD。
18．解：
（1）根据浮力公式F浮＝ρ油gV排，和压强公式p＝ρ油gh，随着h的增大，工件排开油的体积也随之增大，所以，受到的浮力将变大，油对工件下底面的压强也变大。
（2）由图乙坐标系，可知道A是一次函数为y＝kx+b上的一点，函数过（0，0.2）和（600，0.5）两点，所以，函数为y＝5×10﹣4x+0.2；
当y＝0时，解得x＝﹣400；则a＝400，它表示的量就是工件受到的重力。
（3）C点处，F浮＝G+FC＝400N+600N＝1000N．综上分析，选项AC正确，B、D错误。
故选：BD。
三．解答题（共4小题，满分26分）
19．解：通电1min，电流产生的热量：
Q＝I2Rt＝（0.2A）2×100Ω×60s＝240J。
答：通电1min，电流产生240J的热量。
20．解：（1）晓丽骑行的速度：
v＝＝＝18km/h；
（2）质量为40kg的小丽所受的重力G人＝m人g＝40kg×10N/kg＝400N；
（3）因物体对水平面的压力大小和自身的重力大小相等，
所以，晓丽骑行时电动自行车对地面的压力：
F＝G总＝（m车+m人）g＝（35kg+40kg）×10N/kg＝750N；
晓丽骑行时电动自行车对地面的压强：
p＝＝＝7.5×104Pa。
答：（1）小丽骑行的速度为18km/h；
（2）小丽所受的重力为400N；
（3）小丽骑行时电动自行车对地面的压强为7.5×104Pa。
21．解：（1）由电路图可知，当滑片在a端时滑动变阻器R2被短路，电压表V2示数为零，电路为R1的简单电路，电压表V1测电源的电压，由乙图可知：电源的电压U＝12V；
（2）当滑片在b端时，R1与R2的最大阻值串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流；此时电压表V2示数最大；
由乙图可知：U1＝4V，U2最大＝8V，
则电路中的电流I＝＝＝0.2A，
则根据I＝可得：
R2＝＝＝40Ω；
（3）当滑动触头移到滑动变阻器的中间位置时，则R2中＝R2＝×40Ω＝20Ω，
则总电阻R＝R1+R2中＝20Ω+20Ω＝40Ω，
所以，电路的电流I中＝＝＝0.3A，
电阻R1消耗的电功率P1＝I中2R1＝（0.3A）2×20Ω＝1.8W。
答：（1）电源电压U＝12V；
（2）滑动变阻器的最大阻值为40Ω；
（3）当滑动触头移到滑动变阻器的中间位置时，电阻R1消耗的电功率为1.8W。
22．解：（1）水吸收的热量Q吸＝c水m水△t＝4.2×103J/（kg•℃）×0.5kg×（100℃﹣25℃）＝1.575×105J；
（2）由η＝可得，该电热水壶消耗的电能
W＝＝＝2.5×105J；
答：（1）水吸收的热量为1.575×105J；
（2）该电热水壶消耗的电能是2.5×105J。
四．实验探究题（共4小题，满分28分，每小题7分）
23．解：（1）由图1知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；木块左侧与5.0cm对齐，读为5.00cm，右侧与6.5cm对齐，估读为6.50cm，所以木块的长度为L＝6.50cm﹣5.00cm＝1.50cm；
（2）由图2可知：常用温度计是根据液体热胀冷缩的性质来测量温度的。温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，示数从左向右逐渐增大，说明温度高于0℃，此时的温度为25℃；
（3）由图3可知：在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min＝30s，即分针圈中的分度值为30s；指针在“3”和“4”之间，偏向“4”一侧，所以分针指示的时间为3min＝180s；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在48.7处，所以秒针指示的时间为48.7s，即秒表的读数为180s+48.7s＝228.7s；
（4）由图4可知：仪表虽然标有“压力表”，但标注的单位是MPa，是压强的单位，所以仪表测量的是压强；指针在“0.2”处，所以示数为0.2MPa；
故答案为：（1）1.50；（2）液体的热胀冷缩；25；（3）0.1；228.7；（4）压强；0.2MPa。
24．解：（1）根据根据平面镜中成像特点：物像大小相等可知，在“探究平面镜成像”的实验中，如果将蜡烛靠近平板玻璃，像的大小将不变。
蜡烛以1cm/s的垂直于玻璃板的速度靠近平板玻璃，蜡烛的像也以1cm/s的垂直于玻璃板的速度靠近平板玻璃，以蜡烛为参照物，蜡烛的像的速度为1cm/s+1cm/s＝2cm/s；
如图，作出蜡烛火焰关于平面镜的对称点，可知在实验中如果把平板玻璃向右倾斜，观察到蜡烛的像的大致位置在图中的A处；
（2）①实验室里常用的温度计是利用液体的热胀冷缩的原理制成的；②从图象可以看出水在沸腾过程中保持96℃不变，所以沸点为96℃。
③我国沿海地区的昼夜温差比陆地要小得多，这主要是因为水的比热容比较大的缘故，相同质量的海水和砂石，吸收相同的热量后，水的温度升高得少。
故答案为：（1）不变；2；A；（2）热胀冷缩；96； 比热容。
25．解：（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为f＝20.0cm﹣10.0cm＝10.0cm。
（2）因焦距为10cm，物距为150cm，此时物距在一倍焦距与二倍焦距之间，烛焰可在光屏上成清晰放大、倒立的实像；
若保持凸透镜位置不变，将蜡烛和光屏的位置互换，此时物距大于二倍焦距，像距在一倍焦距与二倍焦距之间，所以光屏上成倒立放大的实像；
（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u＝16cm﹣10cm＝6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；
（4）蜡烛上的某一点发出无数条光线经过凸透镜后成像在光屏上，当遮住凸透镜的上半部分时，蜡烛发出的光线被挡住了一部分，但仍有光线通过凸透镜的下半部分而照在光屏上成像。只不过是通过的光线减少，图象的亮度变暗。故选D。
故答案为：（1）10.0；（2）能；（3）B；（4）D。
26．解：
（1）原电路中，电流表与灯并联，电压表串联在电路中是错误的，电流表应与灯串联，电压表与灯并联，如下所示：
（2）灯在额定电压下正常发光，示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B移动；
当小灯泡L正常发光时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.26A，
则小灯泡L的额定功率为：P＝UI＝2.5V×0.26＝0.65W；
（3）小明利用一个电压未知的电源（电源两端电压不变）和阻值为R0的定值电阻，设计了如图丙所示的电路，也能测出小灯泡L的额定功率。请完成下列实验步骤：
①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为 U额；此时灯泡正常发光
②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片 保持不动，读出电压表示数为U1；
再将开关S2接c接线柱，读出电压表的示数为U2；（即电源电压大小）
③在②中，电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，
根据串联电路电压的规律，定值电阻的电压U0＝U2﹣U1；
由欧姆定律可得，灯的额定电流：
I额＝；
则小灯泡L额定功率的表达式：
P额＝U额I额＝U额•。
故答案为：（1）如上图；
（2）B；0.65；
（3）①U额；②保持不动；
③U额•。
