吉林省长春市朝阳区2021年中考物理一模试卷
展开
这是一份吉林省长春市朝阳区2021年中考物理一模试卷，共13页。试卷主要包含了填空题〔共6题；共12分〕，计算题〔共2题；共20分〕，实验题〔共6题；共29分〕等内容，欢迎下载使用。

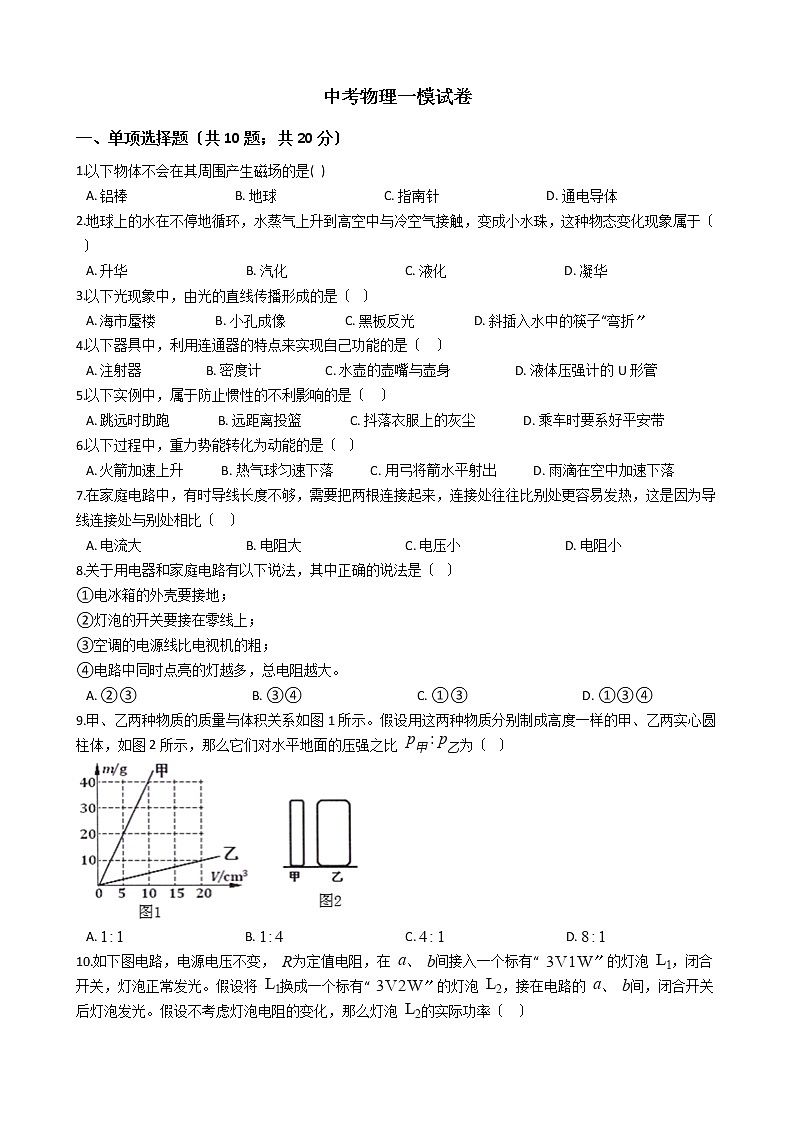

中考物理一模试卷
一、单项选择题〔共10题；共20分〕
1.以下物体不会在其周围产生磁场的是( )
A. 铝棒 B. 地球 C. 指南针 D. 通电导体
2.地球上的水在不停地循环，水蒸气上升到高空中与冷空气接触，变成小水珠，这种物态变化现象属于〔 〕
A. 升华 B. 汽化 C. 液化 D. 凝华
3.以下光现象中，由光的直线传播形成的是〔 〕
A. 海市蜃楼 B. 小孔成像 C. 黑板反光 D. 斜插入水中的筷子“弯折〞
4.以下器具中，利用连通器的特点来实现自己功能的是〔 〕
A. 注射器 B. 密度计 C. 水壶的壶嘴与壶身 D. 液体压强计的U形管
5.以下实例中，属于防止惯性的不利影响的是〔 〕
A. 跳远时助跑 B. 远距离投篮 C. 抖落衣服上的灰尘 D. 乘车时要系好平安带
6.以下过程中，重力势能转化为动能的是〔 〕
A. 火箭加速上升 B. 热气球匀速下落 C. 用弓将箭水平射出 D. 雨滴在空中加速下落
7.在家庭电路中，有时导线长度不够，需要把两根连接起来，连接处往往比别处更容易发热，这是因为导线连接处与别处相比〔 〕
A. 电流大 B. 电阻大 C. 电压小 D. 电阻小
8.关于用电器和家庭电路有以下说法，其中正确的说法是〔 〕
①电冰箱的外壳要接地；
②灯泡的开关要接在零线上；
③空调的电源线比电视机的粗；
④电路中同时点亮的灯越多，总电阻越大。
A. ②③ B. ③④ C. ①③ D. ①③④
9.甲、乙两种物质的质量与体积关系如图1所示。假设用这两种物质分别制成高度一样的甲、乙两实心圆柱体，如图2所示，那么它们对水平地面的压强之比 为〔 〕
A. B. C. D.
10.如下图电路，电源电压不变， 为定值电阻，在 、 间接入一个标有“ 〞的灯泡 ，闭合开关，灯泡正常发光。假设将 换成一个标有“ 〞的灯泡 ，接在电路的 、 间，闭合开关后灯泡发光。假设不考虑灯泡电阻的变化，那么灯泡 的实际功率〔 〕

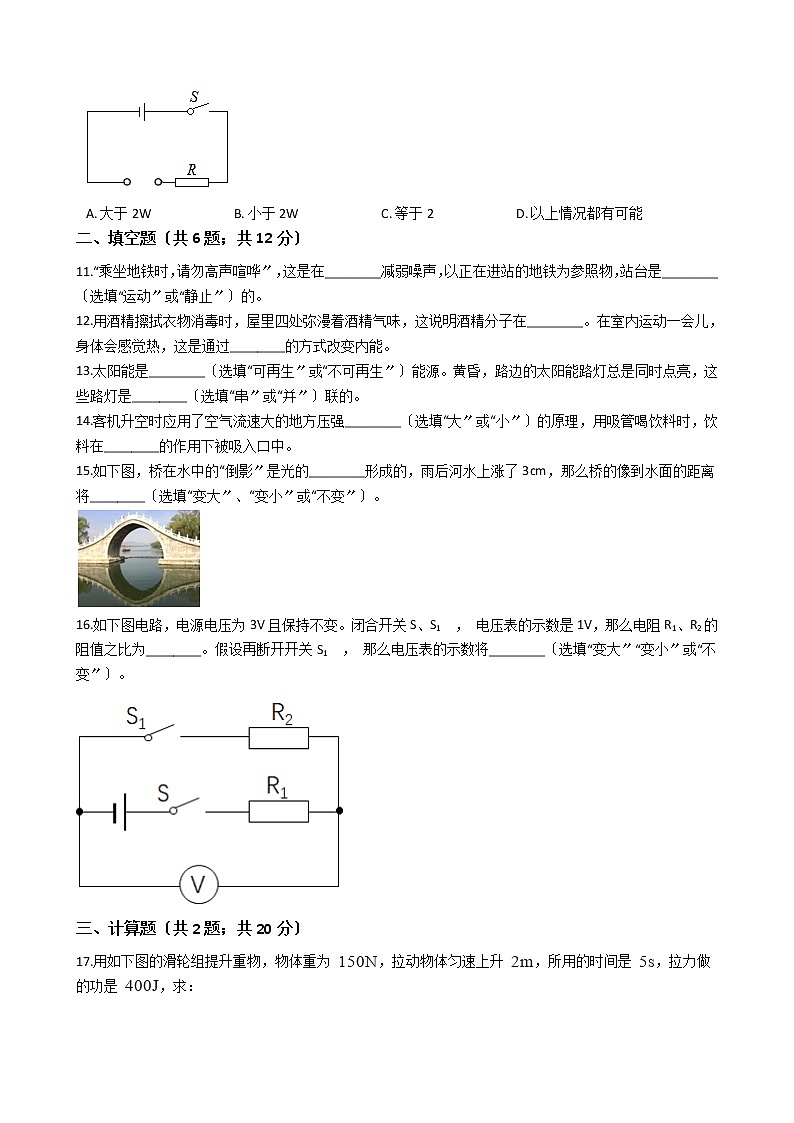

A. 大于2W B. 小于2W C. 等于2 D. 以上情况都有可能
二、填空题〔共6题；共12分〕
11.“乘坐地铁时，请勿高声喧哗〞，这是在________减弱噪声，以正在进站的地铁为参照物，站台是________〔选填“运动〞或“静止〞〕的。
12.用酒精擦拭衣物消毒时，屋里四处弥漫着酒精气味，这说明酒精分子在________。在室内运动一会儿，身体会感觉热，这是通过________的方式改变内能。
13.太阳能是________〔选填“可再生〞或“不可再生〞〕能源。黄昏，路边的太阳能路灯总是同时点亮，这些路灯是________〔选填“串〞或“并〞〕联的。
14.客机升空时应用了空气流速大的地方压强________〔选填“大〞或“小〞〕的原理，用吸管喝饮料时，饮料在________的作用下被吸入口中。
15.如下图，桥在水中的“倒影〞是光的________形成的，雨后河水上涨了3cm，那么桥的像到水面的距离将________〔选填“变大〞、“变小〞或“不变〞〕。
16.如下图电路，电源电压为3V且保持不变。闭合开关S、S1 ， 电压表的示数是1V，那么电阻R1、R2的阻值之比为________。假设再断开开关S1 ， 那么电压表的示数将________〔选填“变大〞“变小〞或“不变〞〕。
三、计算题〔共2题；共20分〕
17.用如下图的滑轮组提升重物，物体重为 ，拉动物体匀速上升 ，所用的时间是 ，拉力做的功是 ，求：
〔1〕拉力做功的功率；
〔2〕滑轮组的机械效率。
18.如下图电路中，电阻 的阻值为 ，灯泡L标有“ 〞字样，闭合开关 ，灯泡正常发光，求：
〔1〕通过电阻 的电流；
〔2〕通电 ，灯泡 消耗的电能。
四、实验题〔共6题；共29分〕
19.如图甲是“探究冰熔化时温度随加热时间变化〞的图象， ，加热过程中，质量保持不变，且一样时间内吸收的热量一样。
〔1〕冰的熔点是________ ，冰在熔化过程中的特点是吸收热量，温度________〔选填“升高〞、“降低〞或“不变〞〕；
〔2〕熔化后水和烧杯的总质量如图乙所示，其中空烧杯的质量是 ，那么水的质量是________g，冰熔化过程中吸收的热量是________J。
20.在“探究影响滑动摩擦力大小的因素〞实验中，如图是实验的一局部。
〔1〕水平拉动木块做匀速直线运动时，弹簧测力计的示数如图甲、乙中所示，说明滑动摩擦力的大小跟________有关；
〔2〕图甲中弹簧测力计的示数增大为 时，木块受到的滑动摩擦力是________ ，木块的动能将________〔选填“增大〞、“减小〞或“不变〞 〕。
〔3〕请画出图乙中的砝码所受重力的示意图。
〔4〕如果想利用图中的器材，再增加一个小桌，做“探究影响压力作用效果的因素〞实验，需要把木板换成________。
21.在“探究凸透镜成像的规律〞实验中，所用凸透镜的焦距为10cm。
〔1〕如图甲，烛焰的像会成在光屏的________〔选填“上〞或“下〞〕方；
〔2〕重新调整后开场实验。当蜡烛到凸透镜的距离为25cm时，移动光屏后得到烛焰清晰的________〔选填“放大〞或“缩小〞〕的像；
〔3〕保持蜡烛和凸透镜的位置不变，用另一个凸透镜替换原来的透镜，再将光屏向靠近透镜的方向移动后，在光屏上可再次得到烛焰清晰的像，该凸透镜的焦距________10cm，这可以用来模拟________〔选填“近视〞或“远视〞 〕眼的成因；
〔4〕凸透镜成像利用了光的折射知识，请在图乙中画出入射光线的折射光线。
22.小刚用如下图的轻质杠杆，探究杠杆的平衡条件〔忽略摩擦〕。
〔1〕图甲中，用弹簧测力计沿竖直方向拉着杠杆，使其在水平位置平衡，在 点处所挂的钩码总重为 ，弹簧测力计的示数 ________ ，再用弹簧测力计拉着杠杆在图乙所示的位置静止，此时测力计的示数是 ，那么 ________ 〔选填“ 〞“ 〞或“ 〞〕。
〔2〕我们身边有很多杠杆，例如镊子、瓶起子和划船用的船桨，这些器具在使用时是省力杠杆的是________。
23.小明在做验证“阿基米德原理〞的实验，实验的具体操作步骤如图甲所示。
〔1〕请指出小明在实验操作中漏掉的一个步骤：________；
〔2〕小明改正上述错误后重新正确进展实验，验证了阿基米德原理；
在步骤C中，假设石块没有完全浸入水中，对实验结论________〔选填“有〞或“没有〞〕影响；
〔3〕小明发现，由图中的测量数据可以求出石块的密度，如果实验中，小明把操作步骤B和步骤C的顺序颠倒了，那么求出的石块密度值与它的真实值相比________〔选填“偏大〞或“偏小〞或“一样大〞 〕；
〔4〕假设小明所用的弹簧测力计如图乙所示，有A、B两块合金块A的体积为 ，密度为 ；B的体积为 、密度为3g/cm3〕可用来选择完成实验，他应该选择________来完成实验。
24.小明要利用图甲所示的电路，测量定值电阻的阻值，电源的电压保持不变。
〔1〕在连接电路的过程中，开关应________〔选填断开或闭合〕；
〔2〕正确串联电路后，小明把电压表并联在电路中，闭合开关，观察到电压表的示数为2.4V，电流表的示数为0.12A；移动变阻器的滑片，发现电压表的示数逐渐变小，而电流表的示数逐渐变大，那么电压表接在了________的两端；
〔3〕小明重新正确连接了电路，闭合开关后，屡次测量并求出定值电阻R的阻值，实验中屡次测量的目的是________；
〔4〕小明想要用此电路，测量小灯泡的电功率，小灯泡的额定电压是2.5V，撤掉电阻R，把灯泡接入电路中，闭合开关，记录电压表和电流表的示数如表中第1组，继续移动滑片，灯泡正常发光时，电流表的示数如图乙所示，那么小灯泡的额定功率为________W，表格中是小明在实验中记录的几次数据，第4次实验中，小灯泡的实际功率________0.96W〔选填大于、小于或等于 〕；
实验次数
1
2
3
4
5
电压
0.5
2.5
1
2
3
电流
0.2
0.24
0.32
〔5〕小明又想探究通过导体的电流与电阻的关系。他利用图甲所示的电路，选择了四个阻值分别为5Ω、10Ω、20Ω、25Ω的定值电阻进展探究；
①小明先把阻值为25Ω的电阻接入电路中，闭合开关，在逐渐移动变阻器滑片的过程中，滑动变阻器的电功率将________；
A．逐渐变大
B．逐渐变小
C．先变大后变小
D．先变小后变大
②假设电路中电流表选用的量程是 ，为了能用这四个定值电阻顺利完成实验，定值电阻两端控制电压的范围是________V。
答案解析局部
一、单项选择题
1.【解析】【解答】铝棒既不是磁体也不是通电导体，故其周围不会产生磁场，A符合题意。
故答案为：A.
【分析】地球周围、磁体周围、通电导体周围有磁场.
2.【解析】【解答】地球外表的水吸热变成水蒸气上升到高空中，与冷空气接触放出热量，水蒸气变成小水滴，由气态变为液态，是液化现象，C符合题意。
故答案为：C。
【分析】物体由气态变为液态的过程称为液化，液化放热，结合选项分析求解即可。
3.【解析】【解答】A．奇妙的“海市蜃楼〞景观，是由于光的折射形成的，A不符合题意；
B．小孔成像是由于光的直线传播形成的，B符合题意；
C．黑板反光是由于光的反射形成的，C不符合题意；
D．斜插入水中的筷子弯折了，是由于光线在水面处发生折射的缘故，D不符合题意。
故答案为：B。
【分析】该题目考察的生活中光现象和光的规律的对应关系，影子、日食、月食、小孔成像对应的是光的直线传播，各种各样的倒影、平面镜成像对应光的反射，潭清疑水浅、铅笔折断、海市蜃楼、凸透镜成像对应的光的折射，彩虹的形成对应光的色散，结合选项分析求解即可。
4.【解析】【解答】A．注射器是利用大气压来工作的，A符合题意；
B．密度计是根据浮沉条件来工作的，B不符合题意；
C．水壶的壶嘴与壶身上端都开口，底部相互连通，是连通器，C符合题意；
D．液体压强计的U形管一端开口，另一端是封闭的，不符合连通器的特点，D不符合题意。
故答案为：C。
【分析】该题目考察的是连通器的应用，所谓的连通器就是两端开口，底部相连的仪器，结合选项分析求解即可。
5.【解析】【解答】A．跳远运发动跳远时助跑，即原来运发动是运动的，当其起跳后，由于惯性，会仍然保持运动状态，所以可以取得更好的成绩，是利用惯性，A不符合题意；
B．投出的篮球离手后可在空中飞行，是利用惯性使球继续向前运动，B不符合题意；
C．拍打衣服时，衣服运动，而灰尘由于惯性仍保持原来的静止状态，再由于重力的作用而脱离衣服，是利用惯性，C不符合题意；
D．系平安带是为了防止由于惯性而被撞伤，属于防止因惯性造成危害，D符合题意。
故答案为：D。
【分析】惯性使运动的物体继续运动，系平安带是为了防止因惯性造成危害。
6.【解析】【解答】A．火箭加速上升，速度变大，动能变大，高度增加，重力势能变大，不是重力势能转化为动能，A不符合题意；
B．热气球匀速下降，速度不变，动能不变，高度减小，重力势能减小，不是重力势能转化为动能，B不符合题意；
C．用弓将箭水平射出，弓的弹性势能转化为箭的动能，C不符合题意；
D．雨滴在空中加速下落，高度减小，重力势能减小，速度变大，动能变大，重力势能转化为动能，D符合题意。
故答案为：D。
【分析】物体下落，速度越来越快，动能增加，位置不断变低，重力势能减小，在此过程中重力势能转化为动能。
7.【解析】【解答】在家庭电路中，有时导线长度不够，需要把两根连接起来，导线相互连接处因接触不良，该处的电阻较大，导线连接处与导线串联在电路中，通过的电流相等、通电时间相等，根据 可知，连接处产生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾。
故答案为：B。
【分析】当电流和通电时间一样时，导体的电阻越大，产生的热量越多.
8.【解析】【解答】①为了用电的平安，带有金属外壳的用电器，外壳一定要接地，如果外壳带了电，电荷会导入大地，人不会触电，故①正确；
②为了用电的平安，开关与火线相连，当开关断开时，灯泡是不带电的，故②错误；
③空调的电源线和台灯的电源线都是铜丝，材料一样；由于通过空调的电流要大于通过灯泡的电流，根据焦耳定律可知，为了减少导线产生的热量，应减小导线的电阻，横截面积越大，电阻越小，所以空调的电源线比台灯的粗，故③正确；
④并联的用电器越多，相当于增大了导体的横截面积，总电阻越小，所以同时点亮的灯越多，总电阻越小，故④错误。
故答案为：C。
【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止外表带电而引发触电事故。
9.【解析】【解答】由图可知，当 时 ，当 时 ，那么甲乙两种物质的密度分别为
它们对水平地面的压强
甲、乙两物体的高度一样，把它们平放在水平地面上时，它们对水平地面的压强之比
综上，故答案为：D。
【分析】处在水平面上的物体，物体对桌面的压力等于重力，结合压强的定义式p=F/S求解物体产生的压强，其中F是压力，S是受力面积。
10.【解析】【解答】由题意可知，两灯泡的额定电压相等，两灯泡的额定功率关系为 ，由
两灯泡的电阻关系为 ，在 、 间接入灯泡 时，灯泡正常发光，那么灯泡 两点的电压为 ，将 换成灯泡 后，由串联电路的分压特点可知灯泡两端的电压变小，即 两端的电压小于 ，所以灯泡 的实际功率小于 。
故答案为：B。
【分析】结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻,串联电路中，各用电器两端的电压之和等于电源电压,用电器分得的电压与电阻成正比.
二、填空题
11.【解析】【解答】“乘坐地铁时，请勿高声喧哗〞，这是选择在声源处减弱噪声的。以正在进站的地铁为参照物，站台相对于地铁发生位置的变化，因此站台是运动的。
【分析】噪声会影响人们的生活和身体安康，要对噪声进展防治；可以从三个方面进展防治噪声，从声源处、传播过程中和人耳处减弱噪声，不同途径对应着不同的具体措施;描述物体的运动状态，需要事先选取参照物，如果物体相对于参照物位置发生了改变，那么物体就是运动的，如果物体相对于参照物位置没有发生改变，那么物体就是静止的。
12.【解析】【解答】用酒精擦拭衣物消毒时，屋里四处弥漫着酒精气味，这说明酒精分子在不停地做无规那么运动，这是扩散现象。在室内运动一会儿，这是通过做功的方式改变人的内能。
【分析】分子在永不停息的做无规那么运动，温度越高，分子运动越剧烈;做功可以改变物体的内能，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小。
13.【解析】【解答】从能源是否可再利用的角度可分为可再生能源和不可再生能源，太阳能可以长期提供或再生，属于可再生能源。夜晚，太阳能路灯同时亮起，虽然同时亮，但其中一个坏了其他的仍亮，因此路灯之间是并联的。
【分析】再短时间内能再生的资源叫做可再生资源，比方水资源、太阳能；再短时间内不能再生的资源叫做可不可再生资源，比方核能、煤炭、石油;家庭电路中的电压为220v，用电器与开关是串联关系，所有的用电器都是并联关系。
14.【解析】【解答】机翼的形状是“上凸下平〞，等质量的空气在一样时间内通过机翼的上外表和下外表，上方空气通过时的路程大，所以机翼上方的空气流速比机翼下方大；由流体压强与流速的关系可知，机翼上方的压强小，下方的压强大，存在向上的压强差，这样就产生了作用在机翼上的向上的升力，故客机升空时应用了空气流速大的地方压强小的原理。用吸管吸饮料时，吸管内气压减小，小于外界大气压，在大气压的作用下饮料被压入吸管。
【分析】流体压强与流速的关系，流速大的地方压强小，流速小的地方压强大;生活中很多地方应用到了大气压，墙壁上的吸盘，钢笔吸墨水，用吸管喝饮料。
15.【解析】【解答】倒影是平面镜成像，是由光的反射形成的；根据平面镜成像的特点可知，像与物到镜面的距离相等，所以雨后河水上涨3cm，那么桥到水面的距离变小，故像到水面的距离也将变小。
【分析】平面镜成像时，成的像是正立、等大的虚像，物距等于像距，物和像关于平面镜对称,平面镜成像的实质就是光的反射.
16.【解析】【解答】分析电路图为串联电路，电压表测量R2两端的电压，电压表的示数为1V，即R2两端的电压为1V ，根据串联电路的电压关系可知，电阻R1两端的电压为2V；在串联电路中，电流是一样的，根据串联电路的分压规律可知，电压之比等于电阻之比故 R1与R2之比为2∶1，断开开关S1电压表示数将变大。
【分析】只闭合开关S，电压表串联在电路中，电压表数值为电源电压；两个开关都闭合，电压表测量其中一分电阻的电压，电压表示数变小。
三、计算题
17.【解析】【分析】〔1〕求解外力做功，利用外力大小乘以位移在力的方向上移动的距离即可，即W=Fs；利用外力做的功除以做功需要的时间即为功率；
〔2〕用滑轮组提升物体，拉力作的功为总功，克制重力做的功为有用功，两者相除即为机械效率。
18.【解析】【分析】〔1〕分析电路构造，定值电阻和灯泡是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解即可；
〔2〕求解电流做功，利用公式W=Pt求解即可，P是用电器的功率， t是用电器工作的时间。
四、实验题
19.【解析】【解答】(1)由图象知，冰在 处于熔化过程中，此时吸收热量，温度保持 不变，所以冰是晶体，其熔点为 。
(2)由图乙可知，水和烧杯的总质量为
那么水的质量为
在 内，水的温度升高了 ，那么水吸收的热量为
由题知，物质在一样的时间内吸收的热量是一样的，而冰的熔化过程用时也是 ，所以冰熔化过程中吸收的热量为
【分析】〔1〕晶体熔化时物体的温度保持不变，有确定的熔点，晶体在熔化前处于固态，熔化过程中处于固液共存状态，熔化后处于液态；
〔2〕当天平再次平衡后，物体的质量等于砝码的质量加上游码的示数，减去烧杯的质量即为水的质量；结合水的质量和温度变化量，利用比热容公式求求解水吸收的热量。
20.【解析】【解答】(1)水平拉动木块做匀速直线运动时，木块在水平方向上受到拉力和滑动摩擦力的作用，这两个力是一对平衡力，大小相等；由图可知，弹簧测力计的分度值为0.5N，甲的示数为2.0N，乙的示数为3.0N；分析图甲、乙可知，接触面的粗糙程度是一样的，压力不一样，乙的压力大，根据二力平衡可知，甲的滑动摩擦力为2.0N，乙的滑动摩擦力为3.0N，乙的滑动摩擦力大，所以结论为：滑动摩擦力的大小跟压力大小有关。
(2)图甲中弹簧测力计的示数增大为2.5N时，由于压力不变，接触面的粗糙程度不变，那么摩擦力大小不变，仍然为2.0N；此时的拉力大于滑动摩擦力，那么物体做加速运动，速度变大，质量不变，动能变大。
(3)重力的方向始终是竖直向下的，作用点在钩码的中心，重力的示意图如下图
(4)探究影响压力作用效果的因素时，根据转换法可知，通过观察海绵的凹陷程度来表示压力作用效果的大小，所以需要将木板换成受力后形变明显的海绵。
【分析】〔1〕两个物体之间的摩擦力与接触面粗糙程度、压力有关，当接触面粗糙程度一样时，压力越大，滑动摩擦力越大；
〔2〕物体水平方向在拉力和摩擦力的作用下静止和匀速运动，拉力和摩擦力是一对平衡力，大小相等，方向相反；当物体做加速运动时，物体受到的摩擦力与做匀速运动时受到的摩擦力一样；
〔3〕作重力的示意图，力的作用点在物体几何中心上，方向竖直向下，重力用字母G表示；
〔4〕海绵柔软，形变明显，容易观察。
21.【解析】【解答】(1)由图可知，蜡烛的烛焰的位置偏上，根据经过光心的光线的传播方向不变可知，此时的像在光屏的下方。
(2)当蜡烛到凸透镜的距离为25cm时，物距大于二倍焦距，所以在光屏上得到一个清晰的倒立、缩小的实像。
(3)保持蜡烛和凸透镜的位置不变，用另一个凸透镜替换原来的透镜，再将光屏向靠近透镜的方向移动后，即像距变小，在物距不变的情况下，相当于减小了焦距，所以该凸透镜的焦距要小于10cm；此时的像成在光屏的前方，这可以用来模拟近视眼的成因。
(4)从焦点发出的光线经过凸透镜后会平行于主光轴，如下图：
。
【分析】〔1〕通过光心的光线不改变方向确定像的位置，移动蜡烛、凸透镜和光屏使之在中央即可；
〔2〕当物距u>2f时，像距f
〔4〕凸透镜作图，三条特殊的光线：经过光心的光线不改变方向，焦点发出的光线会变成平行光，平行光经过凸透镜会聚在焦点上。
22.【解析】【解答】(1)根据杠杆平衡条件 得弹簧测力计的示数为 用弹簧测力计拉着杠杆在图乙所示的位置静止时，动力臂和阻力臂之比不变，由杠杆平衡条件 ，可知弹簧测力计的拉力 大小不变，那么 。
(2)省力杠杆的动力臂大于阻力臂是省力杠杆，划船用的船桨是费力杠杆，镊子是费力杠杆，瓶起子是省力杠杆。
【分析】〔1〕杠杆处于平衡状态，结合动力、动力臂、阻力、阻力臂，利用杠杆的平衡条件分析求解即可；
〔2〕动力臂大于阻力臂的杠杆为省力杠杆，省力杠杆可以省力，但是费距离，动力臂等于阻力臂的杠杆为等臂杠杆，动力臂小于阻力臂的杠杆为费力杠杆，费力杠杆可以省距离，但是费力。
23.【解析】【解答】(1)在“探究浮力的大小〞实验中，需要测量的量有四个：物体重力 、物体浸没水中时弹簧测力计的示数 、空桶的重力 、小桶与溢出水的总重力；因此漏掉的一个步骤是测出空桶的重力 。
(2)由图中实验可知，石块排开的液体重力为
根据称重法可知石块所受浮力为
通过比拟那么可以得到 的结论；假设实验中石块没有完全浸没水中，该结论也可以成立。
(3)小明把操作步骤B和步骤C的顺序颠倒了，即先测石块放入水中的拉力，再测量石块的重力，由于石块上沾着水，使得石块的重力偏大，根据 知，石块的质量偏大
可算出排开水的体积不变，由 知测量的石块密度值比它的真实值大。
(4)A物体的重力为
A物体完全浸没时的浮力为
浮力小于弹簧测力计的最小分度值 ，根据 知，A不能完成实验；B物体的重力为
B物体完全浸没时的浮力为
浮力大于弹簧测力计的最小分度值 ，根据 知，B可以完成实验。
【分析】〔1〕实验验证阿基米德原理，先测量物体的重力，把物体浸没在液体中，利用称重法测量物体的体积，利用溢水杯收集物体排开的液体，测量排开液体的重力，最后比拟物体受到的浮力与排开液体的重力的关系即可；
〔2〕阿基米德原理求解浮力适用于任何情况，物体浸没或不浸没都可以；
〔3〕物体外表有水，使得测得的重力偏大，浮力偏大；体积一定，质量偏大，密度偏大；
〔4〕物体的体积和密度，利用密度公式求解物体的质量，进而求解重力，结合量程选择弹簧测力计。
24.【解析】【解答】(1)为了保护电路在连接电路的过程中，开关应断开。
(2)移动变阻器的滑片，当电流表的示数逐渐变大时，根据 知定值电阻两端的电压增大，根据串联电路电压的规律知滑动变阻器两端的电压减小，现在电压表的示数减小，说明电压表并联在滑动变阻器的两端了。
(3)本实验是测量定值电阻的阻值，通过屡次测量求平均值的方法来减小误差。
(4)由图乙知电流表的量程为 ，分度值为0.02A，示数为0.3A，小灯泡的额定电功率为
在第4次实验中，小灯泡两端的电压为2V＜3V，所以小灯泡的实际功率小于0.96W。
(5)①滑动变阻器的电功率为
因为闭合开关前，滑动变阻器的滑片在阻值最大处，所以移动滑动变阻器的滑片，滑动变阻器的电阻减小，根据上面推导公式知滑动变阻器的功率逐渐减小，B符合题意。
由〔4〕知撤掉电阻 ，把灯泡接入电路中，闭合开关，记录电压表和电流表的示数如表中第1组，此时滑动变阻器的电阻最大，电源电压为 当定值电阻最大时，由串联电路电压的规律及分压原理有
即
可解得
当定值电阻最小时，由串联电路电压的规律及分压原理有
即
解得
故假设用这四个定值电阻都能顺利完成实验，那么定值电阻两端的控制电压的范围 。
【分析】〔1〕为了保证电路平安，拆装电路时，开关应处于断开状态，
〔2〕电压表是测量电压的仪表，应并联在电路中，电压表与哪个用电器并联，就测量哪个用电器两端的电压；
〔3〕明确电流表的量程和对应的分度值，结合表盘的指针读数，利用欧姆定律求解电阻，屡次测量取平均值即可；
〔4〕结合电流与电压值，利用功率该公式P=UI求解功率即可；
〔5〕结合用电器两端的电压和用电器的电阻，利用功率公式P=U2/R求解功率即可；定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大。
中考物理一模试卷
一、单项选择题〔共10题；共20分〕
1.以下物体不会在其周围产生磁场的是( )
A. 铝棒 B. 地球 C. 指南针 D. 通电导体
2.地球上的水在不停地循环，水蒸气上升到高空中与冷空气接触，变成小水珠，这种物态变化现象属于〔 〕
A. 升华 B. 汽化 C. 液化 D. 凝华
3.以下光现象中，由光的直线传播形成的是〔 〕
A. 海市蜃楼 B. 小孔成像 C. 黑板反光 D. 斜插入水中的筷子“弯折〞
4.以下器具中，利用连通器的特点来实现自己功能的是〔 〕
A. 注射器 B. 密度计 C. 水壶的壶嘴与壶身 D. 液体压强计的U形管
5.以下实例中，属于防止惯性的不利影响的是〔 〕
A. 跳远时助跑 B. 远距离投篮 C. 抖落衣服上的灰尘 D. 乘车时要系好平安带
6.以下过程中，重力势能转化为动能的是〔 〕
A. 火箭加速上升 B. 热气球匀速下落 C. 用弓将箭水平射出 D. 雨滴在空中加速下落
7.在家庭电路中，有时导线长度不够，需要把两根连接起来，连接处往往比别处更容易发热，这是因为导线连接处与别处相比〔 〕
A. 电流大 B. 电阻大 C. 电压小 D. 电阻小
8.关于用电器和家庭电路有以下说法，其中正确的说法是〔 〕
①电冰箱的外壳要接地；
②灯泡的开关要接在零线上；
③空调的电源线比电视机的粗；
④电路中同时点亮的灯越多，总电阻越大。
A. ②③ B. ③④ C. ①③ D. ①③④
9.甲、乙两种物质的质量与体积关系如图1所示。假设用这两种物质分别制成高度一样的甲、乙两实心圆柱体，如图2所示，那么它们对水平地面的压强之比 为〔 〕
A. B. C. D.
10.如下图电路，电源电压不变， 为定值电阻，在 、 间接入一个标有“ 〞的灯泡 ，闭合开关，灯泡正常发光。假设将 换成一个标有“ 〞的灯泡 ，接在电路的 、 间，闭合开关后灯泡发光。假设不考虑灯泡电阻的变化，那么灯泡 的实际功率〔 〕
A. 大于2W B. 小于2W C. 等于2 D. 以上情况都有可能
二、填空题〔共6题；共12分〕
11.“乘坐地铁时，请勿高声喧哗〞，这是在________减弱噪声，以正在进站的地铁为参照物，站台是________〔选填“运动〞或“静止〞〕的。
12.用酒精擦拭衣物消毒时，屋里四处弥漫着酒精气味，这说明酒精分子在________。在室内运动一会儿，身体会感觉热，这是通过________的方式改变内能。
13.太阳能是________〔选填“可再生〞或“不可再生〞〕能源。黄昏，路边的太阳能路灯总是同时点亮，这些路灯是________〔选填“串〞或“并〞〕联的。
14.客机升空时应用了空气流速大的地方压强________〔选填“大〞或“小〞〕的原理，用吸管喝饮料时，饮料在________的作用下被吸入口中。
15.如下图，桥在水中的“倒影〞是光的________形成的，雨后河水上涨了3cm，那么桥的像到水面的距离将________〔选填“变大〞、“变小〞或“不变〞〕。
16.如下图电路，电源电压为3V且保持不变。闭合开关S、S1 ， 电压表的示数是1V，那么电阻R1、R2的阻值之比为________。假设再断开开关S1 ， 那么电压表的示数将________〔选填“变大〞“变小〞或“不变〞〕。
三、计算题〔共2题；共20分〕
17.用如下图的滑轮组提升重物，物体重为 ，拉动物体匀速上升 ，所用的时间是 ，拉力做的功是 ，求：
〔1〕拉力做功的功率；
〔2〕滑轮组的机械效率。
18.如下图电路中，电阻 的阻值为 ，灯泡L标有“ 〞字样，闭合开关 ，灯泡正常发光，求：
〔1〕通过电阻 的电流；
〔2〕通电 ，灯泡 消耗的电能。
四、实验题〔共6题；共29分〕
19.如图甲是“探究冰熔化时温度随加热时间变化〞的图象， ，加热过程中，质量保持不变，且一样时间内吸收的热量一样。
〔1〕冰的熔点是________ ，冰在熔化过程中的特点是吸收热量，温度________〔选填“升高〞、“降低〞或“不变〞〕；
〔2〕熔化后水和烧杯的总质量如图乙所示，其中空烧杯的质量是 ，那么水的质量是________g，冰熔化过程中吸收的热量是________J。
20.在“探究影响滑动摩擦力大小的因素〞实验中，如图是实验的一局部。
〔1〕水平拉动木块做匀速直线运动时，弹簧测力计的示数如图甲、乙中所示，说明滑动摩擦力的大小跟________有关；
〔2〕图甲中弹簧测力计的示数增大为 时，木块受到的滑动摩擦力是________ ，木块的动能将________〔选填“增大〞、“减小〞或“不变〞 〕。
〔3〕请画出图乙中的砝码所受重力的示意图。
〔4〕如果想利用图中的器材，再增加一个小桌，做“探究影响压力作用效果的因素〞实验，需要把木板换成________。
21.在“探究凸透镜成像的规律〞实验中，所用凸透镜的焦距为10cm。
〔1〕如图甲，烛焰的像会成在光屏的________〔选填“上〞或“下〞〕方；
〔2〕重新调整后开场实验。当蜡烛到凸透镜的距离为25cm时，移动光屏后得到烛焰清晰的________〔选填“放大〞或“缩小〞〕的像；
〔3〕保持蜡烛和凸透镜的位置不变，用另一个凸透镜替换原来的透镜，再将光屏向靠近透镜的方向移动后，在光屏上可再次得到烛焰清晰的像，该凸透镜的焦距________10cm，这可以用来模拟________〔选填“近视〞或“远视〞 〕眼的成因；
〔4〕凸透镜成像利用了光的折射知识，请在图乙中画出入射光线的折射光线。
22.小刚用如下图的轻质杠杆，探究杠杆的平衡条件〔忽略摩擦〕。
〔1〕图甲中，用弹簧测力计沿竖直方向拉着杠杆，使其在水平位置平衡，在 点处所挂的钩码总重为 ，弹簧测力计的示数 ________ ，再用弹簧测力计拉着杠杆在图乙所示的位置静止，此时测力计的示数是 ，那么 ________ 〔选填“ 〞“ 〞或“ 〞〕。
〔2〕我们身边有很多杠杆，例如镊子、瓶起子和划船用的船桨，这些器具在使用时是省力杠杆的是________。
23.小明在做验证“阿基米德原理〞的实验，实验的具体操作步骤如图甲所示。
〔1〕请指出小明在实验操作中漏掉的一个步骤：________；
〔2〕小明改正上述错误后重新正确进展实验，验证了阿基米德原理；
在步骤C中，假设石块没有完全浸入水中，对实验结论________〔选填“有〞或“没有〞〕影响；
〔3〕小明发现，由图中的测量数据可以求出石块的密度，如果实验中，小明把操作步骤B和步骤C的顺序颠倒了，那么求出的石块密度值与它的真实值相比________〔选填“偏大〞或“偏小〞或“一样大〞 〕；
〔4〕假设小明所用的弹簧测力计如图乙所示，有A、B两块合金块A的体积为 ，密度为 ；B的体积为 、密度为3g/cm3〕可用来选择完成实验，他应该选择________来完成实验。
24.小明要利用图甲所示的电路，测量定值电阻的阻值，电源的电压保持不变。
〔1〕在连接电路的过程中，开关应________〔选填断开或闭合〕；
〔2〕正确串联电路后，小明把电压表并联在电路中，闭合开关，观察到电压表的示数为2.4V，电流表的示数为0.12A；移动变阻器的滑片，发现电压表的示数逐渐变小，而电流表的示数逐渐变大，那么电压表接在了________的两端；
〔3〕小明重新正确连接了电路，闭合开关后，屡次测量并求出定值电阻R的阻值，实验中屡次测量的目的是________；
〔4〕小明想要用此电路，测量小灯泡的电功率，小灯泡的额定电压是2.5V，撤掉电阻R，把灯泡接入电路中，闭合开关，记录电压表和电流表的示数如表中第1组，继续移动滑片，灯泡正常发光时，电流表的示数如图乙所示，那么小灯泡的额定功率为________W，表格中是小明在实验中记录的几次数据，第4次实验中，小灯泡的实际功率________0.96W〔选填大于、小于或等于 〕；
实验次数
1
2
3
4
5
电压
0.5
2.5
1
2
3
电流
0.2
0.24
0.32
〔5〕小明又想探究通过导体的电流与电阻的关系。他利用图甲所示的电路，选择了四个阻值分别为5Ω、10Ω、20Ω、25Ω的定值电阻进展探究；
①小明先把阻值为25Ω的电阻接入电路中，闭合开关，在逐渐移动变阻器滑片的过程中，滑动变阻器的电功率将________；
A．逐渐变大
B．逐渐变小
C．先变大后变小
D．先变小后变大
②假设电路中电流表选用的量程是 ，为了能用这四个定值电阻顺利完成实验，定值电阻两端控制电压的范围是________V。
答案解析局部
一、单项选择题
1.【解析】【解答】铝棒既不是磁体也不是通电导体，故其周围不会产生磁场，A符合题意。
故答案为：A.
【分析】地球周围、磁体周围、通电导体周围有磁场.
2.【解析】【解答】地球外表的水吸热变成水蒸气上升到高空中，与冷空气接触放出热量，水蒸气变成小水滴，由气态变为液态，是液化现象，C符合题意。
故答案为：C。
【分析】物体由气态变为液态的过程称为液化，液化放热，结合选项分析求解即可。
3.【解析】【解答】A．奇妙的“海市蜃楼〞景观，是由于光的折射形成的，A不符合题意；
B．小孔成像是由于光的直线传播形成的，B符合题意；
C．黑板反光是由于光的反射形成的，C不符合题意；
D．斜插入水中的筷子弯折了，是由于光线在水面处发生折射的缘故，D不符合题意。
故答案为：B。
【分析】该题目考察的生活中光现象和光的规律的对应关系，影子、日食、月食、小孔成像对应的是光的直线传播，各种各样的倒影、平面镜成像对应光的反射，潭清疑水浅、铅笔折断、海市蜃楼、凸透镜成像对应的光的折射，彩虹的形成对应光的色散，结合选项分析求解即可。
4.【解析】【解答】A．注射器是利用大气压来工作的，A符合题意；
B．密度计是根据浮沉条件来工作的，B不符合题意；
C．水壶的壶嘴与壶身上端都开口，底部相互连通，是连通器，C符合题意；
D．液体压强计的U形管一端开口，另一端是封闭的，不符合连通器的特点，D不符合题意。
故答案为：C。
【分析】该题目考察的是连通器的应用，所谓的连通器就是两端开口，底部相连的仪器，结合选项分析求解即可。
5.【解析】【解答】A．跳远运发动跳远时助跑，即原来运发动是运动的，当其起跳后，由于惯性，会仍然保持运动状态，所以可以取得更好的成绩，是利用惯性，A不符合题意；
B．投出的篮球离手后可在空中飞行，是利用惯性使球继续向前运动，B不符合题意；
C．拍打衣服时，衣服运动，而灰尘由于惯性仍保持原来的静止状态，再由于重力的作用而脱离衣服，是利用惯性，C不符合题意；
D．系平安带是为了防止由于惯性而被撞伤，属于防止因惯性造成危害，D符合题意。
故答案为：D。
【分析】惯性使运动的物体继续运动，系平安带是为了防止因惯性造成危害。
6.【解析】【解答】A．火箭加速上升，速度变大，动能变大，高度增加，重力势能变大，不是重力势能转化为动能，A不符合题意；
B．热气球匀速下降，速度不变，动能不变，高度减小，重力势能减小，不是重力势能转化为动能，B不符合题意；
C．用弓将箭水平射出，弓的弹性势能转化为箭的动能，C不符合题意；
D．雨滴在空中加速下落，高度减小，重力势能减小，速度变大，动能变大，重力势能转化为动能，D符合题意。
故答案为：D。
【分析】物体下落，速度越来越快，动能增加，位置不断变低，重力势能减小，在此过程中重力势能转化为动能。
7.【解析】【解答】在家庭电路中，有时导线长度不够，需要把两根连接起来，导线相互连接处因接触不良，该处的电阻较大，导线连接处与导线串联在电路中，通过的电流相等、通电时间相等，根据 可知，连接处产生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾。
故答案为：B。
【分析】当电流和通电时间一样时，导体的电阻越大，产生的热量越多.
8.【解析】【解答】①为了用电的平安，带有金属外壳的用电器，外壳一定要接地，如果外壳带了电，电荷会导入大地，人不会触电，故①正确；
②为了用电的平安，开关与火线相连，当开关断开时，灯泡是不带电的，故②错误；
③空调的电源线和台灯的电源线都是铜丝，材料一样；由于通过空调的电流要大于通过灯泡的电流，根据焦耳定律可知，为了减少导线产生的热量，应减小导线的电阻，横截面积越大，电阻越小，所以空调的电源线比台灯的粗，故③正确；
④并联的用电器越多，相当于增大了导体的横截面积，总电阻越小，所以同时点亮的灯越多，总电阻越小，故④错误。
故答案为：C。
【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止外表带电而引发触电事故。
9.【解析】【解答】由图可知，当 时 ，当 时 ，那么甲乙两种物质的密度分别为
它们对水平地面的压强
甲、乙两物体的高度一样，把它们平放在水平地面上时，它们对水平地面的压强之比
综上，故答案为：D。
【分析】处在水平面上的物体，物体对桌面的压力等于重力，结合压强的定义式p=F/S求解物体产生的压强，其中F是压力，S是受力面积。
10.【解析】【解答】由题意可知，两灯泡的额定电压相等，两灯泡的额定功率关系为 ，由
两灯泡的电阻关系为 ，在 、 间接入灯泡 时，灯泡正常发光，那么灯泡 两点的电压为 ，将 换成灯泡 后，由串联电路的分压特点可知灯泡两端的电压变小，即 两端的电压小于 ，所以灯泡 的实际功率小于 。
故答案为：B。
【分析】结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻,串联电路中，各用电器两端的电压之和等于电源电压,用电器分得的电压与电阻成正比.
二、填空题
11.【解析】【解答】“乘坐地铁时，请勿高声喧哗〞，这是选择在声源处减弱噪声的。以正在进站的地铁为参照物，站台相对于地铁发生位置的变化，因此站台是运动的。
【分析】噪声会影响人们的生活和身体安康，要对噪声进展防治；可以从三个方面进展防治噪声，从声源处、传播过程中和人耳处减弱噪声，不同途径对应着不同的具体措施;描述物体的运动状态，需要事先选取参照物，如果物体相对于参照物位置发生了改变，那么物体就是运动的，如果物体相对于参照物位置没有发生改变，那么物体就是静止的。
12.【解析】【解答】用酒精擦拭衣物消毒时，屋里四处弥漫着酒精气味，这说明酒精分子在不停地做无规那么运动，这是扩散现象。在室内运动一会儿，这是通过做功的方式改变人的内能。
【分析】分子在永不停息的做无规那么运动，温度越高，分子运动越剧烈;做功可以改变物体的内能，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小。
13.【解析】【解答】从能源是否可再利用的角度可分为可再生能源和不可再生能源，太阳能可以长期提供或再生，属于可再生能源。夜晚，太阳能路灯同时亮起，虽然同时亮，但其中一个坏了其他的仍亮，因此路灯之间是并联的。
【分析】再短时间内能再生的资源叫做可再生资源，比方水资源、太阳能；再短时间内不能再生的资源叫做可不可再生资源，比方核能、煤炭、石油;家庭电路中的电压为220v，用电器与开关是串联关系，所有的用电器都是并联关系。
14.【解析】【解答】机翼的形状是“上凸下平〞，等质量的空气在一样时间内通过机翼的上外表和下外表，上方空气通过时的路程大，所以机翼上方的空气流速比机翼下方大；由流体压强与流速的关系可知，机翼上方的压强小，下方的压强大，存在向上的压强差，这样就产生了作用在机翼上的向上的升力，故客机升空时应用了空气流速大的地方压强小的原理。用吸管吸饮料时，吸管内气压减小，小于外界大气压，在大气压的作用下饮料被压入吸管。
【分析】流体压强与流速的关系，流速大的地方压强小，流速小的地方压强大;生活中很多地方应用到了大气压，墙壁上的吸盘，钢笔吸墨水，用吸管喝饮料。
15.【解析】【解答】倒影是平面镜成像，是由光的反射形成的；根据平面镜成像的特点可知，像与物到镜面的距离相等，所以雨后河水上涨3cm，那么桥到水面的距离变小，故像到水面的距离也将变小。
【分析】平面镜成像时，成的像是正立、等大的虚像，物距等于像距，物和像关于平面镜对称,平面镜成像的实质就是光的反射.
16.【解析】【解答】分析电路图为串联电路，电压表测量R2两端的电压，电压表的示数为1V，即R2两端的电压为1V ，根据串联电路的电压关系可知，电阻R1两端的电压为2V；在串联电路中，电流是一样的，根据串联电路的分压规律可知，电压之比等于电阻之比故 R1与R2之比为2∶1，断开开关S1电压表示数将变大。
【分析】只闭合开关S，电压表串联在电路中，电压表数值为电源电压；两个开关都闭合，电压表测量其中一分电阻的电压，电压表示数变小。
三、计算题
17.【解析】【分析】〔1〕求解外力做功，利用外力大小乘以位移在力的方向上移动的距离即可，即W=Fs；利用外力做的功除以做功需要的时间即为功率；
〔2〕用滑轮组提升物体，拉力作的功为总功，克制重力做的功为有用功，两者相除即为机械效率。
18.【解析】【分析】〔1〕分析电路构造，定值电阻和灯泡是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解即可；
〔2〕求解电流做功，利用公式W=Pt求解即可，P是用电器的功率， t是用电器工作的时间。
四、实验题
19.【解析】【解答】(1)由图象知，冰在 处于熔化过程中，此时吸收热量，温度保持 不变，所以冰是晶体，其熔点为 。
(2)由图乙可知，水和烧杯的总质量为
那么水的质量为
在 内，水的温度升高了 ，那么水吸收的热量为
由题知，物质在一样的时间内吸收的热量是一样的，而冰的熔化过程用时也是 ，所以冰熔化过程中吸收的热量为
【分析】〔1〕晶体熔化时物体的温度保持不变，有确定的熔点，晶体在熔化前处于固态，熔化过程中处于固液共存状态，熔化后处于液态；
〔2〕当天平再次平衡后，物体的质量等于砝码的质量加上游码的示数，减去烧杯的质量即为水的质量；结合水的质量和温度变化量，利用比热容公式求求解水吸收的热量。
20.【解析】【解答】(1)水平拉动木块做匀速直线运动时，木块在水平方向上受到拉力和滑动摩擦力的作用，这两个力是一对平衡力，大小相等；由图可知，弹簧测力计的分度值为0.5N，甲的示数为2.0N，乙的示数为3.0N；分析图甲、乙可知，接触面的粗糙程度是一样的，压力不一样，乙的压力大，根据二力平衡可知，甲的滑动摩擦力为2.0N，乙的滑动摩擦力为3.0N，乙的滑动摩擦力大，所以结论为：滑动摩擦力的大小跟压力大小有关。
(2)图甲中弹簧测力计的示数增大为2.5N时，由于压力不变，接触面的粗糙程度不变，那么摩擦力大小不变，仍然为2.0N；此时的拉力大于滑动摩擦力，那么物体做加速运动，速度变大，质量不变，动能变大。
(3)重力的方向始终是竖直向下的，作用点在钩码的中心，重力的示意图如下图
(4)探究影响压力作用效果的因素时，根据转换法可知，通过观察海绵的凹陷程度来表示压力作用效果的大小，所以需要将木板换成受力后形变明显的海绵。
【分析】〔1〕两个物体之间的摩擦力与接触面粗糙程度、压力有关，当接触面粗糙程度一样时，压力越大，滑动摩擦力越大；
〔2〕物体水平方向在拉力和摩擦力的作用下静止和匀速运动，拉力和摩擦力是一对平衡力，大小相等，方向相反；当物体做加速运动时，物体受到的摩擦力与做匀速运动时受到的摩擦力一样；
〔3〕作重力的示意图，力的作用点在物体几何中心上，方向竖直向下，重力用字母G表示；
〔4〕海绵柔软，形变明显，容易观察。
21.【解析】【解答】(1)由图可知，蜡烛的烛焰的位置偏上，根据经过光心的光线的传播方向不变可知，此时的像在光屏的下方。
(2)当蜡烛到凸透镜的距离为25cm时，物距大于二倍焦距，所以在光屏上得到一个清晰的倒立、缩小的实像。
(3)保持蜡烛和凸透镜的位置不变，用另一个凸透镜替换原来的透镜，再将光屏向靠近透镜的方向移动后，即像距变小，在物距不变的情况下，相当于减小了焦距，所以该凸透镜的焦距要小于10cm；此时的像成在光屏的前方，这可以用来模拟近视眼的成因。
(4)从焦点发出的光线经过凸透镜后会平行于主光轴，如下图：
。
【分析】〔1〕通过光心的光线不改变方向确定像的位置，移动蜡烛、凸透镜和光屏使之在中央即可；
〔2〕当物距u>2f时，像距f
〔4〕凸透镜作图，三条特殊的光线：经过光心的光线不改变方向，焦点发出的光线会变成平行光，平行光经过凸透镜会聚在焦点上。
22.【解析】【解答】(1)根据杠杆平衡条件 得弹簧测力计的示数为 用弹簧测力计拉着杠杆在图乙所示的位置静止时，动力臂和阻力臂之比不变，由杠杆平衡条件 ，可知弹簧测力计的拉力 大小不变，那么 。
(2)省力杠杆的动力臂大于阻力臂是省力杠杆，划船用的船桨是费力杠杆，镊子是费力杠杆，瓶起子是省力杠杆。
【分析】〔1〕杠杆处于平衡状态，结合动力、动力臂、阻力、阻力臂，利用杠杆的平衡条件分析求解即可；
〔2〕动力臂大于阻力臂的杠杆为省力杠杆，省力杠杆可以省力，但是费距离，动力臂等于阻力臂的杠杆为等臂杠杆，动力臂小于阻力臂的杠杆为费力杠杆，费力杠杆可以省距离，但是费力。
23.【解析】【解答】(1)在“探究浮力的大小〞实验中，需要测量的量有四个：物体重力 、物体浸没水中时弹簧测力计的示数 、空桶的重力 、小桶与溢出水的总重力；因此漏掉的一个步骤是测出空桶的重力 。
(2)由图中实验可知，石块排开的液体重力为
根据称重法可知石块所受浮力为
通过比拟那么可以得到 的结论；假设实验中石块没有完全浸没水中，该结论也可以成立。
(3)小明把操作步骤B和步骤C的顺序颠倒了，即先测石块放入水中的拉力，再测量石块的重力，由于石块上沾着水，使得石块的重力偏大，根据 知，石块的质量偏大
可算出排开水的体积不变，由 知测量的石块密度值比它的真实值大。
(4)A物体的重力为
A物体完全浸没时的浮力为
浮力小于弹簧测力计的最小分度值 ，根据 知，A不能完成实验；B物体的重力为
B物体完全浸没时的浮力为
浮力大于弹簧测力计的最小分度值 ，根据 知，B可以完成实验。
【分析】〔1〕实验验证阿基米德原理，先测量物体的重力，把物体浸没在液体中，利用称重法测量物体的体积，利用溢水杯收集物体排开的液体，测量排开液体的重力，最后比拟物体受到的浮力与排开液体的重力的关系即可；
〔2〕阿基米德原理求解浮力适用于任何情况，物体浸没或不浸没都可以；
〔3〕物体外表有水，使得测得的重力偏大，浮力偏大；体积一定，质量偏大，密度偏大；
〔4〕物体的体积和密度，利用密度公式求解物体的质量，进而求解重力，结合量程选择弹簧测力计。
24.【解析】【解答】(1)为了保护电路在连接电路的过程中，开关应断开。
(2)移动变阻器的滑片，当电流表的示数逐渐变大时，根据 知定值电阻两端的电压增大，根据串联电路电压的规律知滑动变阻器两端的电压减小，现在电压表的示数减小，说明电压表并联在滑动变阻器的两端了。
(3)本实验是测量定值电阻的阻值，通过屡次测量求平均值的方法来减小误差。
(4)由图乙知电流表的量程为 ，分度值为0.02A，示数为0.3A，小灯泡的额定电功率为
在第4次实验中，小灯泡两端的电压为2V＜3V，所以小灯泡的实际功率小于0.96W。
(5)①滑动变阻器的电功率为
因为闭合开关前，滑动变阻器的滑片在阻值最大处，所以移动滑动变阻器的滑片，滑动变阻器的电阻减小，根据上面推导公式知滑动变阻器的功率逐渐减小，B符合题意。
由〔4〕知撤掉电阻 ，把灯泡接入电路中，闭合开关，记录电压表和电流表的示数如表中第1组，此时滑动变阻器的电阻最大，电源电压为 当定值电阻最大时，由串联电路电压的规律及分压原理有
即
可解得
当定值电阻最小时，由串联电路电压的规律及分压原理有
即
解得
故假设用这四个定值电阻都能顺利完成实验，那么定值电阻两端的控制电压的范围 。
【分析】〔1〕为了保证电路平安，拆装电路时，开关应处于断开状态，
〔2〕电压表是测量电压的仪表，应并联在电路中，电压表与哪个用电器并联，就测量哪个用电器两端的电压；
〔3〕明确电流表的量程和对应的分度值，结合表盘的指针读数，利用欧姆定律求解电阻，屡次测量取平均值即可；
〔4〕结合电流与电压值，利用功率该公式P=UI求解功率即可；
〔5〕结合用电器两端的电压和用电器的电阻，利用功率公式P=U2/R求解功率即可；定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大。
相关试卷
2023年吉林省长春市朝阳区中考一模物理试题（含解析）： 这是一份2023年吉林省长春市朝阳区中考一模物理试题（含解析），共17页。试卷主要包含了单选题，填空题，实验题，综合题等内容，欢迎下载使用。
精品解析：2023年吉林省长春市朝阳区中考一模物理试题（解析版）： 这是一份精品解析：2023年吉林省长春市朝阳区中考一模物理试题（解析版），共15页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
2023年吉林省长春市朝阳区中考物理二模试卷： 这是一份2023年吉林省长春市朝阳区中考物理二模试卷，共18页。试卷主要包含了 下列选项中尺度最大的是， 下列数据中符合实际情况的是等内容，欢迎下载使用。
