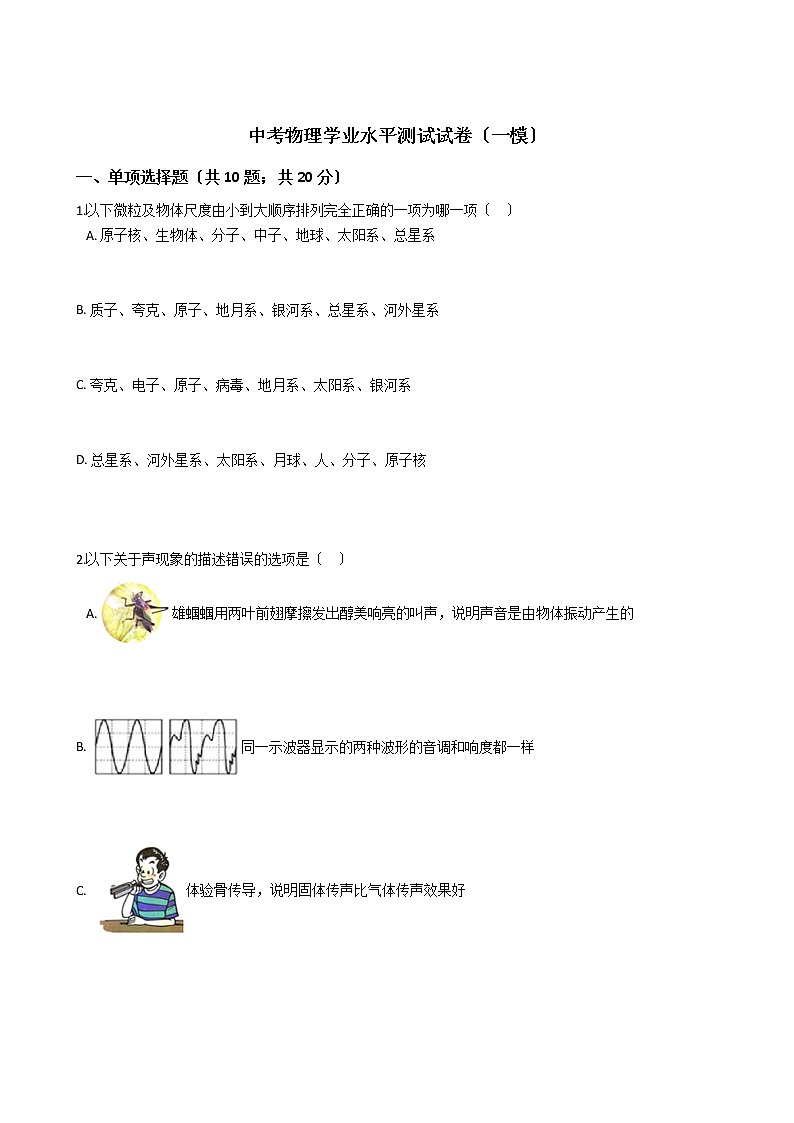

中考物理学业水平测试试卷〔一模〕
一、单项选择题〔共10题；共20分〕
1.以下微粒及物体尺度由小到大顺序排列完全正确的一项为哪一项〔   〕
A. 原子核、生物体、分子、中子、地球、太阳系、总星系


B. 质子、夸克、原子、地月系、银河系、总星系、河外星系


C. 夸克、电子、原子、病毒、地月系、太阳系、银河系


D. 总星系、河外星系、太阳系、月球、人、分子、原子核



2.以下关于声现象的描述错误的选项是〔   〕
A. 雄蝈蝈用两叶前翅摩擦发出醇美响亮的叫声，说明声音是由物体振动产生的


B. 同一示波器显示的两种波形的音调和响度都一样


C. 体验骨传导，说明固体传声比气体传声效果好

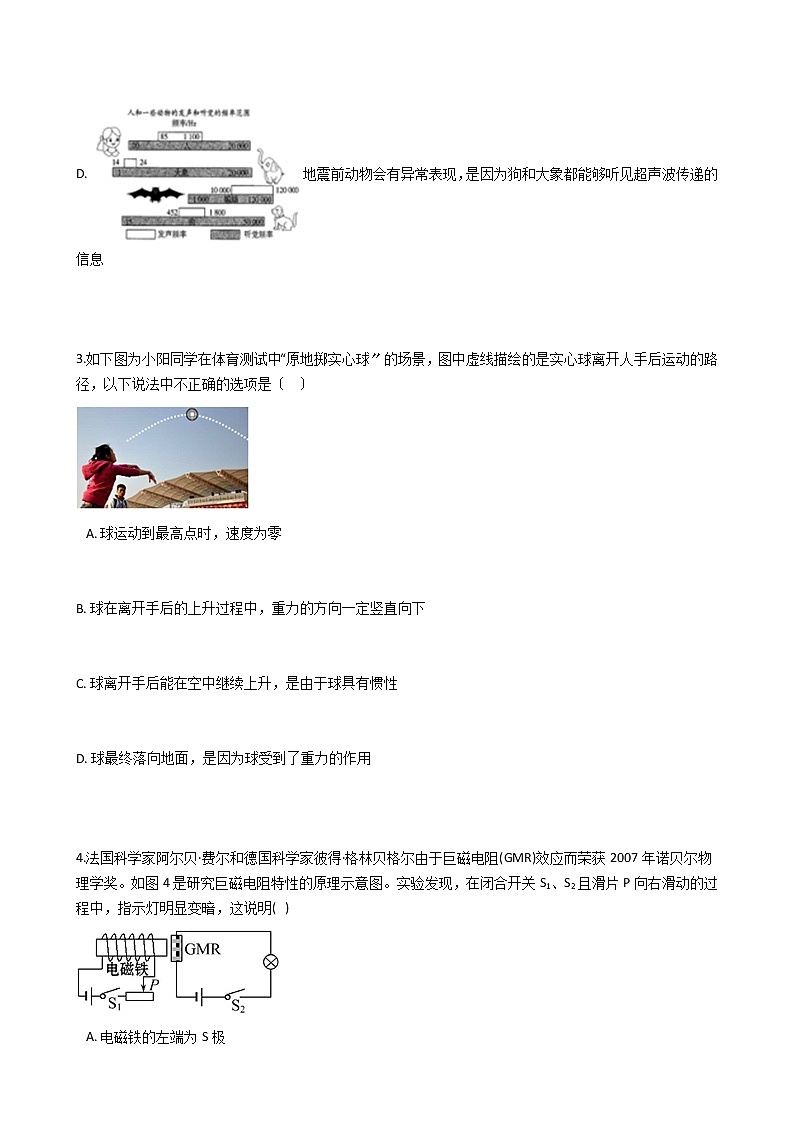

D. 地震前动物会有异常表现，是因为狗和大象都能够听见超声波传递的信息



3.如下图为小阳同学在体育测试中“原地掷实心球〞的场景，图中虚线描绘的是实心球离开人手后运动的路径，以下说法中不正确的选项是〔   〕

A. 球运动到最高点时，速度为零


B. 球在离开手后的上升过程中，重力的方向一定竖直向下


C. 球离开手后能在空中继续上升，是由于球具有惯性


D. 球最终落向地面，是因为球受到了重力的作用



4.法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖。如图4是研究巨磁电阻特性的原理示意图。实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明(   )

A. 电磁铁的左端为S极


B. 通过灯泡的电流增大


C. 巨磁电阻的阻值随磁场的减弱而明显增强


D. 巨磁电阻的阻值与磁场的强弱没有关系

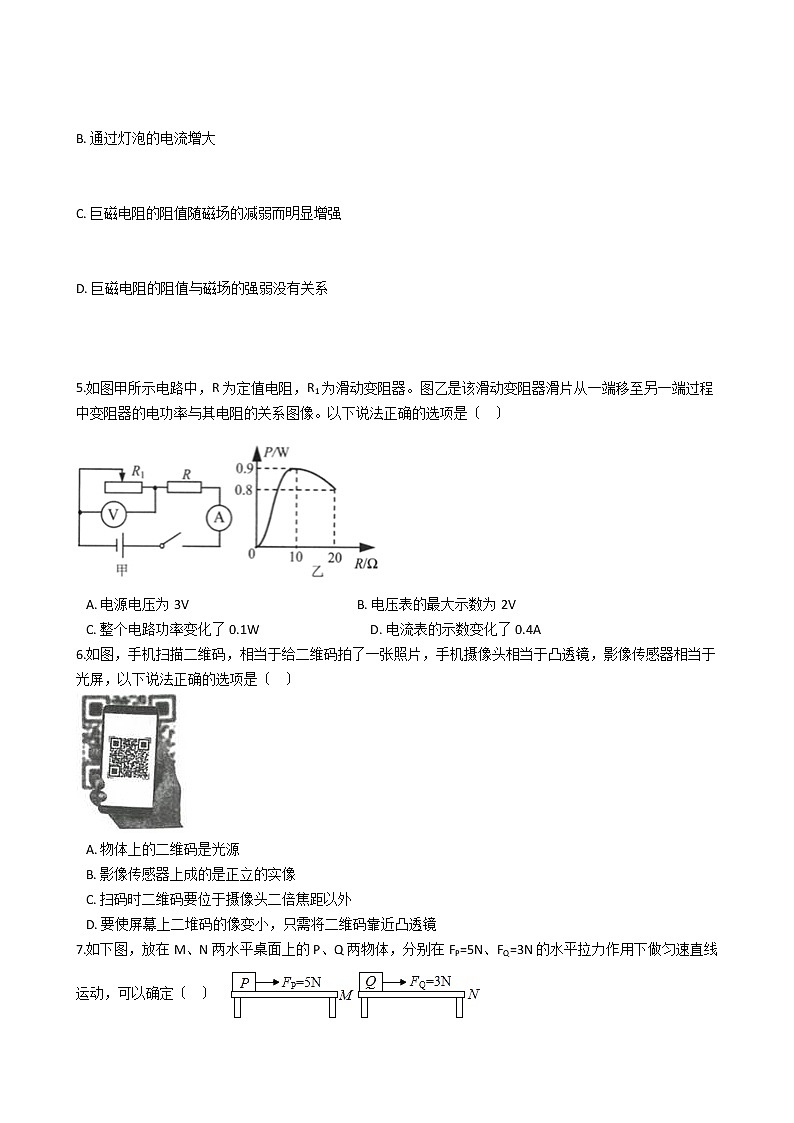

5.如图甲所示电路中，R为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。以下说法正确的选项是〔   〕

A. 电源电压为3V                                                     B. 电压表的最大示数为2V
C. 整个电路功率变化了0.1W                                   D. 电流表的示数变化了0.4A
6.如图，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏，以下说法正确的选项是〔   〕

A. 物体上的二维码是光源
B. 影像传感器上成的是正立的实像
C. 扫码时二维码要位于摄像头二倍焦距以外
D. 要使屏幕上二堆码的像变小，只需将二维码靠近凸透镜
7.如下图，放在M、N两水平桌面上的P、Q两物体，分别在FP=5N、FQ=3N的水平拉力作用下做匀速直线运动，可以确定〔   〕
A. 桌面M一定比桌面N粗糙                                     B. P的速度一定大于Q的速度
C. P的质量一定大于Q的质量                                  D. P受到的摩擦力一定大于Q受到的摩擦力
8.完全一样的两辆汽车，在一样的路面上沿同一方向做匀速直线运动〔不计空气阻力〕，其路程s随时间t变化的图象如下图．以下说法正确的选项是〔   〕

A. t=3s时，甲、乙两车的速度v甲=v乙

                    B. 0～3s内，两车牵引力做功W甲＞W乙


C. 行驶过程中，两车的牵引力F甲＞F乙

                   D. t=3s，甲乙两车行驶的路程s甲=s乙



9.2021年4月，中国自主研发的600m无人遥控潜水器“海龙Ⅲ〞成功完成下潜任务。在某次下潜中，假设从 “海龙Ⅲ〞刚好浸没开场计时，到返回水面完毕计时，下潜深度h随时间t的变化关系如图乙所示。忽略海水密度变化和“海龙Ⅲ〞的形变，以下对“海龙Ⅲ〞分析正确的选项是〔  〕

A. 从开场到完毕计时，共用时8min

                        B. 在 ，受到海水的压强逐渐减小


C. 在 ，处于匀速直线运动状态

                 D. 在 ，受到海水的浮力逐渐变大



10.如图示电路中，E为电压恒定、输出功率P0可调的电源，R为特殊电阻，新型灯泡L的电阻与通过的电流I成反比。以下描述电路中的电流I、电阻R、R消耗的电功率P、电阻R两端的电压U随输出功率P0变化关系的图线中，不正确的选项是〔   〕

A.        B.

       C.        D.



二、填空题〔共4题；共7分〕
11.如下图为“小孔成像〞的示意图:该现象可以用________来解释；小孔成的像是________〔选“虚像〞或“实像〞〕，假设小孔位置固定，将蜡烛和光屏位置对调，光屏上的像比原来________〔填“变大〞“不变〞或“变小〞〕。

12.如下图是我国开场启动研制的一款高速飞行列车，时速可达4000km/h。它利用同名磁极相互________的原理使得列车脱离地面，在低压真空仓内高速飞行，在真空仓的上外表分布有由________〔填“半导体〞或“超导体〞〕材料制成的硅光电池板，将光能转化为________为列车提供动力能源、硅光电池板产生的电能属于________〔填“一次〞或“二次〞〕能源。

13.小明利用气球做了几个物理小实验。

〔1〕如图甲所示，要使两个气球靠近，应用吸管对准________点〔选填“A〞、“B〞或“C〞〕沿垂直于纸面方向用力吹气。这是因为________。
〔2〕如图乙所示，将气球皮迅速拉长后，立即贴至额头上，额头感觉到气球皮变热，此现象说明的物理知识是：①力可以________。②________。
〔3〕如图丙所示，松开封气球口的夹子，气球向右运动。
①使气球向右运动的力的施力物体是________；②以吸管为参照物，铁架台是________的。
14.如下图，电压 ，灯泡L的额定电压为9V，其电流与电压的关系如下图，滑动变阻器R的最大阻值为 那么灯泡L正常发光时的功率为________ 阻值为________ 在调节滑动变阻器的过程中，灯泡L消耗电功率的最小值是________ 在某次正常调节中，R的阻值变化量比L的阻值变化量大，那么滑片P的移动方向是________ 选填“一定向左〞“一定向右〞或“向左、向右均可〞 。

三、综合题〔共2题；共10分〕
15.有一个塑料矿泉水瓶子。上面标有600mL的字样，某同学用天平测得其总质量为625 g。他喝完后测得空瓶的质量为10 g，那么：
〔1〕此矿泉水的密度为________kg/m3；
〔2〕如果此同学喝掉 矿泉水后，那么剩下的矿泉水和瓶的总质量为________g；
〔3〕在此瓶中装满煤油。那么煤油的质量为________g；〔ρ煤油＝0.8×103 kg/m3〕
〔4〕如果在瓶中放入400 g水和194 g的酒精，刚好装满，那么此混合溶液的密度为________g／cm3。
16.阅读短文，答复文后的问题。
第五代战斗机---“歼-20〞
“歼-20〞作为中国第五代战斗机，融合了全球优秀战斗机的特点，具备了很强的隐形性能、机动性能等。“歼-20〞外表平滑，机翼的外形做成流线型，它拥有良好的大仰角升力特性，较大的瞬时攻角与滚转率，并采用先进的光传操纵系统，以光信号的形式传输信号，可随时保证飞机与地面的联系。“歼-20〞配备了大功率雷达，为解决散热问题，采用了新一代液体冷却系统。该飞机最大起飞质量为37t，最大飞行高度达20km，最大航行速度达2.5倍声速〔合3060km/h〕，最大载油量为10t，飞机航行时所受阻力的大小与速度的关系见表：〔飞机发动机的效率是40%，航空燃油的热值为5×107J/kg。g取10N/kg〕

速度v/〔m/s〕
100
200
300
400
500
阻力f/N
0.3×104
1.2×104
2.7×104
4.8×104
7.5×104
〔1〕“歼-20〞飞机外表能________〔选填“反射〞或“吸收〞〕对方雷达发射的电磁波，从而实现电磁隐身。飞行携带的燃油属于________〔选填“常规〞或“新〞〕能源；
〔2〕以下说法中不正确的选项是______；
A.飞机的机翼做成流线型是为了减小空气的阻力


B.为解决雷达的散热问题，采用比热容较大的液体作为冷却剂


C.飞机与地面的联系采用电磁波的形式传输信号


D.当飞机在做较大幅度的瞬时滚转时，受到平衡力的作用



〔3〕当飞机以400m/s的速度巡航时，飞机发动机的输出功率为________kW。假设在飞机油箱中加满燃油，并且以500m/s的速度巡航时，飞机的最大航程约为________km；
〔4〕翼载指飞机的最大起飞质量与机翼面积的比值，假设该飞机的翼载为500kg/m2 ， 那么机翼面积为________m2。飞机的推重比是指飞机以最大航行速度匀速飞行时的牵引力与最大起飞重力的比值，那么该“歼-20〞飞机的推重比约为________；
〔5〕飞机利用测距传感器来判断离地高度。假设某测距传感器的阻值R1与离地高度h的关系如图乙所示，如图丙所示的检测电路采用了“稳流电源〞〔电源输出的电流恒定〕，要使高度表〔实质是电流表或电压表〕的示数能随飞行高度的增大而增大，那么此高度表应安装在________〔选填“1〞、“2〞或“3〞〕位置，该高度表示数刻度________〔选填“均匀〞或“不均匀〞〕。

四、作图题〔共1题；共15分〕
17.按题目要求作图．

〔1〕如图甲，投入水中的实心玻璃球正在下沉，请作出球的受力示意图；
〔2〕如图乙，作出阻力F2和使杠杆平衡的最小动力F1；
〔3〕如图丙，在图中标出通电螺线管磁感线方向和右侧小磁针的N极。
五、计算题〔共2题；共17分〕
18.小夏利用如下图的滑轮组，将重量为280N的物体匀速提升了2m．他自身的重量为500N，对绳子施加的拉力F=200N，两脚与地面接触的总面积S=400cm2 ． 求此过程中：

〔1〕小夏对地面的压强；
〔2〕拉力F做的功；
〔3〕该滑轮组的机械效率．
19.如图甲所示的九阳豆浆机，由打浆和电热两局部装置构成．中间部位的打浆装置是电动机工作带动打浆刀头，将原料进展粉碎打浆；外部是一个金属圆环形状的电热装置，电热装置的简化电路图如图乙所示，开关S可切换加热和保温两种状态，R1、R2是发热电阻，豆浆机的主要参数如下表．请解答以下问题：

型号
额定电压
打浆装置
电热装置
JYP-P11S
220V
电机功率
加热功率
保温功率
180W
1000W
242W
〔1〕某次向豆浆机中参加黄豆和清水共1.0kg，打浆完成后浆的初温为40℃，加热该浆使其温度升高到100℃，需要吸收多少热量？[设该浆的比热容为4.0×103J/〔kg•℃〕]
〔2〕电阻R1和R2的阻值分别为多大？
〔3〕该九阳豆浆机同时处于打浆和加热时，正常工作lmin所消耗电能为多大？
六、实验题〔共2题；共9分〕
20.在“探究凸透镜成像规律〞的实验中，凸透镜焦距为10cm。蜡烛、透镜和光屏的位置如下图。

〔1〕图中固定蜡烛位置不变，将透镜移到60cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向________〔选填“左〞或“右〞〕移动，所成的像与原来的相比________〔选填“不变〞、“变大〞或“变小〞〕了。
〔2〕当光屏上成清晰的像后，假设一只苍蝇停在透镜的中央，那么光屏上所成的像是________〔选填“完整〞或“不完整〞〕的。
〔3〕图中固定透镜位置不变，将蜡烛移到45cm刻度线处，移动光屏________〔选填“能〞或“不能〞，下同〕承接到像。把光屏放在蜡烛的左侧，移动光屏________承接到像。
〔4〕图中将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向左移动，光屏上再次呈现清晰的像，该眼镜片是________〔选填“近视〞或“远视〞〕眼镜的镜片。
21.小华做“测量小灯泡电功率〞实验，实验室有如下器材：电源〔电压恒为6V〕、小灯泡〔额定电压为2.5V，灯丝电阻约为10Ω〕、电流表、电压表、开关各一个、规格分别为R1“10Ω，1A〞和R2“50Ω，0.5A〞的滑动变阻器各一个、导线假设干。

〔1〕小华设计了图甲所示的电路，她应选用规格为________的滑动变阻器〔选填“R1〞或“R2〞〕。
〔2〕闭合开关后，移动滑动变阻器滑片在不同位置，小灯泡U﹣I图像如图乙所示，小灯泡的额定功率为________W。
〔3〕由图乙发现灯泡电阻是变化的，影响其变化的主要原因是________。
〔4〕小华在某次调节中，滑动变阻器接入电路的阻值减小了△R1 ， 小灯泡电阻变化了△R2 ， 那么△R1________△R2〔选填“大于〞、“等于〞或“小于〞〕。
〔5〕同组的小敏在测该小灯泡的额定功率时，选用了如图丙所示的器材，其中电源电压恒为U，R的电阻值。
①闭合开关S和________，调节滑动变阻器的滑片，使电流表的示数为________；
②闭合开关S和________，________，记录电流表的示数为I；
③小灯泡额定功率表达式为：P额＝________。〔用量符号表示〕

答案解析局部
一、单项选择题
1.【解析】【解答】A．生物体是由分子构成的，分子由原子核和质子、中子构成，所以分子比生物体小，A不符合题意；
B．总星系包含了河外星系和其它星系，所以总星系比河外星系大，B不符合题意；
C．银河系包含太阳系和地月系，病毒是由原子构成的，原子由电子和原子核构成，质子在向下分为夸克，C符合题意；
D．该选项是从大到小排列的，D不符合题意。
故答案为：C。

【分析】物质是由原子或分子组成，原子由原子核和核外电子组成，原子核带正电，电子带负电，原子核由带正电的质子和不带电的中子组成，质子和中子是由夸克组成的。
2.【解析】【解答】A．蝈蝈的双翅摩擦时能发出响亮的声音，说明声音是翅膀振动发出的。A正确，不符合题意；
B．由图可知，两种波形在一样时间内振动的次数一样，即频率一样、音调一样；同时偏离中线的幅度也一样，即振幅一样、响度一样。B正确，不符合题意；
C．我们一般听到的声音是通过空气传播的。体验骨传导时，会发现固体的传声效果比空气好得多。C正确，不符合题意；
D．地震发生的次声波会被狗和大象听到。D错误，符合题意。
故答案为：D。

【分析】人的听力范围是20赫兹-20000赫兹，频率高于20000赫兹的声音为超声，频率低于20赫兹的为次声，超声和次声人耳都听不到；而有些动物可以听到超声波和次声波。
3.【解析】【解答】A．实心球到达最高点时在水平方向仍然运动，所以速度不为0，A错误，符合题意；
B．重力的方向始终竖直向下，B正确，不符合题意；
C．球离开手后能在空中继续上升，是因为球具有惯性维持原来的运动状态，C正确，不符合题意；
D．抛出的球向下落是因为受到重力作用，D正确，不符合题意。
故答案为：A。

【分析】物体总有一种保持原来运动状态的趋势，这就是物体的惯性，惯性的大小只与物体的质量有关，与运动的速度没有关系；重力是由于地球对物体的吸引而产生的力，方向竖直向下。
4.【解析】【解答】A．根据右手螺旋定那么可知电磁铁的左端为N极、右端为S极，A项不符合题意；
B．指示灯变暗，说明通过灯泡的电流减小，B项不符合题意；
C．闭合开关S1、S2且滑片P向右滑动的过程，通过电磁铁线圈的电流变小，电磁铁磁场减弱，而右边电路中的指示灯明显变暗，那么说明右边电路的电流变小了，巨磁电阻的阻值变大，由此可知，巨磁电阻的阻值随磁场的减弱而增强，C项合题意；
D．由上述分析可知巨磁电阻的阻值与磁场的强弱有关，D项不符合题意。
故答案为：C。

【分析】电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大，匝数越多，产生的磁场越强；磁性越强，灯泡变暗，说明巨磁电阻的阻值变大。
5.【解析】【解答】ABD．由图可知，当P在最左端时，R1全部接入电路并与R串联，电压表测R1两端的电压，由图乙可知，变阻器的最大阻值是20Ω，其对应的功率是0.8W，由串联分压可知变阻器两端的电压最大，电压表的最大示数U最大=
最小电流I最小= =0.2A
当变阻器接入电路的电阻为R时，其消耗的电功率最大P=I2R=
当R=R1=10Ω
时，其电功率最大，由图可知变阻器的最大功率0.9W，通过电路的电流I= =0.3A
电源电压U=I(R+R1)=0.3A×(10Ω+10Ω)=6V
当变阻器的滑片滑动到阻值最小处，只有R接入电路，电路中最大电流I最大= =0.6A
电流表的示数变化了ΔI=I最大-I最小=0.6A-0.2A=0.4A
AB不符合题意，D符合题意；
C．整个电路功率的变化量ΔP=UΔI=6V×0.4A=2.4W
C不符合题意。
故答案为：D。

【分析】根据电功率和电阻大小可以计算电流，根据电流和电阻的乘积计算电压，根据电源电压和电流的最大和最小差，可以计算电功率的变化量。
6.【解析】【解答】A.能自行发光的物体是光源，A不符合题意；
B.摄像头的镜头是凸透镜，成倒立、缩小的实像，B不符合题意；
C.摄像头成像时，物体在镜头的二倍焦距以外，C符合题意；
D.假设使物体变小，物体要远离凸透镜，D不符合题意。
故答案为：C.
【分析】凸透镜成像时，物体在二倍焦距以外时，成倒立、缩小的像。
7.【解析】【解答】解：〔1〕物体P、Q分别在FP=5N、FQ=3N的水平拉力作用下做匀速直线运动，根据二力平衡条件得，物体P、Q受到的摩擦力分别是5N、3N．P受到的摩擦力一定大于Q受到的摩擦力．故D符合题意．〔2〕P受到的摩擦力大于Q受到的摩擦力，摩擦力跟压力大小和接触面的粗糙程度有关，P受到的摩擦力大，可能是因为桌面M比桌面N粗糙造成的；可能是P的质量大，重力大，对桌面的压力大造成的．故A和C不符合题意．〔3〕摩擦力大小跟物体的运动速度无关．故B不符合题意． 应选：D．
【分析】〔1〕二力平衡的条件：两个力等大、反向、同直线、同物体．〔2〕匀速直线运动的物体受到平衡力的作用，物体P、Q分别在FP=5N、FQ=3N的水平拉力作用下做匀速直线运动，物体P、Q受到的摩擦力分别是5N、3N．〔3〕摩擦力跟压力大小和接触面的粗糙程度有关，跟物体的运动速度无关．摩擦力大，可能是压力一样，接触面粗糙造成的；可能是接触面粗糙程度一样，压力大造成的；可能是压力大，接触面粗糙造成的．
8.【解析】【解答】A．甲车速度
乙车速度
A不符合题意；
B．0～3s内，牵引力一样，s甲＞s乙 ， 根据W=Fs可知W甲＞W乙 ， B符合题意；
C．两车完全一样，对地面的压力一样，路面的粗糙程度一样，且两车做匀速直线运动，所以两车所受的摩擦力一样，两车的牵引力也一样，C不符合题意；
D．由图象可知，t=3s，甲车行驶的路程s甲=90m，乙车行驶的路程s乙=90m﹣60m=30m
D不符合题意。
故答案为：B。

【分析】s-t图像中，横坐标为时间，纵坐标为位移，图像的斜率是速度，结合图像分析求解；求解外力做功，利用外力大小乘以位移在力的方向上移动的距离即可，即W=Fs；利用外力做的功除以做功需要的时间即为功率。
9.【解析】【解答】A．由图乙知道，从开场到完毕计时，共用时10min，A不符合题意；
B．由图乙知道，在 内潜水器所处的深度逐渐减小，即潜水器在上浮，由 知道，潜水器受到海水的压强逐渐减小，B符合题意；
C．由图乙知道，在 内，下潜深度h不变，说明潜水器的速度为0，处于静止状态，C不符合题意；
D．根据题意知道，从“海龙Ⅲ〞刚好浸没开场计时，那么在 内，潜水器浸没水中，排开水的体积不变，由 知道，其受到海水的浮力不变，D不符合题意。
故答案为：B。

【分析】求解液体内部的压强，利用公式p＝ρgh，其中ρ是液体的密度，h是深度；阿基米德原理给出了一种求解物体浮力大小的方法，F浮=ρ液gV排 ， ρ液是液体的密度，V排使物体排开水的体积。
10.【解析】【解答】A．电源输出功率和电路中电流的关系为 ，电源电压E一定时，电源输出功率和电流成正比，A正确，不符合题意；
B．根据欧姆定律的公式，电源电压可表示为
通过新型灯泡的电流与灯的电阻成反比，那么 为定值，设为k，那么电源电压可表示为
根据上式可解得，电阻R的阻值为
根据数学关系可知，电阻R和P0图像为双曲线，B正确，不符合题意；
C．电阻R消耗的电功率可表示为
所以电阻R消耗的功率和电源输出功率成正比，C错误，符合题意；
D．电阻R两端的电压U可表示为
E和k都是常数，所以U也为常数，与P0无关，D正确，不符合题意。
故答案为：C。

【分析】分析电路构造，定值电阻和灯泡是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解电流、电压，进而分析功率的变化。
二、填空题
11.【解析】【解答】小孔成像的原理为光沿直线传播，光屏上可以承接到像，那么为实像。假设小孔位置固定，将蜡烛和光屏位置对调，相当于增大了物距，缩小了像距，都会使像变小。
【分析】小孔成像证明了光沿直线传播，小孔成像成倒立的实像，像的大小与光屏到小孔的距离有关，成像的形状与物体本身的形状有关，与小孔的形状无关。
12.【解析】【解答】磁悬浮列车的原理是同名磁极相互排斥。硅是一种半导体材料，硅光电池板是由半导体材料制成的。高速飞行列车是靠电能提供动力的，所以硅光电池板，将光能转化为电能。硅光电池板的电能是通过转化来的，所以属于二次能源。
【分析】任何磁铁都具有两个磁极，即N极和S极，磁感线从N极指向S极，同名磁极相互排斥，异名磁极相互吸引；半导体的导电性介于导体和绝缘体之间，用半导体材料制作二极管和三极管，是电子设备的根本部件；电池板将太阳能转化为电能，为二次能源。
13.【解析】【解答】(1)在流体中，流速越大的位置压强越小，由此可知，要使两个气球靠近，应用吸管对准B点沿垂直于纸面方向用力吹气，使气球间的空气流速增大，压强减小，气球在两侧大气压的作用下向中间靠拢。

(2)在将气球皮迅速拉长发生形变时，要对气球皮做功，此时机械能转化为内能，气球皮的温度升高，所以将其贴至额头上，额头感觉到气球皮变热；故此现象说明的物理知识是：①力使物体发生形变；②做功可以改变物体的内能。
(3)①丙图中气球向外喷出气体，在气体推力的作用下向前运动，使气球向右运动力的施力物体是气球喷出来的气体。
②封口的夹子松开后，以吸管为参照物，铁架台相对于吸管位置不断发生改变，所以铁架台是运动的。
【分析】〔1〕该题目考察的是流体压强与流速的关系，流速大的地方压强小，流速小的地方压强大；
〔2〕力的作用效果有两个，改变物体的形状，例如橡皮筋拉长、弹簧收缩、橡皮泥变形；也可以改变物体的运动状态，使物体由动到静，由静到动，物体的速度大小方向发生改变；
〔3〕力的作用是相互的，物体A对物体B施加一个力，那么物体B一定会对物体A施加一个等大反向的力。
14.【解析】【解答】 灯泡正常发光时的电压为9V，由图象可知，灯泡正常发光时的电流 ，
灯泡L正常发光时的功率： ；
由 可得，此时灯丝的电阻：
； 由电路图可知，R与L串联，当滑动变阻器连入电路的电阻最大时，电流最小，灯泡L消耗电功率的最小，变阻器接入的最大阻值 ；
由串联电路的电压特点和欧姆定律可得，电源电压 ，
分析右图得，当电路中的电流为1A，此时灯泡两端电压为2V，电阻两端的电压为10V，总电压为2V；
那么灯泡的最小功率： ； 根据物理意义分析：
滑动变阻器的滑片移动时，能调节电路中的电流大小，灯泡的亮度即功率会发生变化；
假设滑片向左移动，电流变大，灯变亮，灯丝温度升高，此时滑动变阻器电阻减小，灯丝电阻会变大，电流为： ，由电流变大可知，灯丝增大的电阻小于滑动变阻器减小的电阻，否那么电路中的电流不会变大，灯不会变亮；
假设滑片向右移动时，电流变小，灯会变暗，此时滑动变阻器的电阻变大，灯丝温度降低，电阻变小，但总电阻一定变大了，即灯丝减小的电阻小于滑动变阻器增大的电阻，否那么电流不会减小，灯不会变暗。
所以滑片P的移动方向是：向向左、向右均可。
【分析】根据图像，利用电压和电流计算电功率的大小，结合欧姆定律计算电阻的大小，当电路中的电流变化时，电功率都会改变.
三、综合题
15.【解析】【解答】(1)矿泉水的密度

(2)如果此同学喝掉 矿泉水后，那么剩下的矿泉水和瓶的总质量为625g-
(3)在此瓶中装满煤油，那么煤油的体积等于矿泉水瓶的容积V=600mL=600cm3
由 得，煤油的质量
(4)如果在瓶中放入400 g水和194 g的酒精，刚好装满，那么此混合溶液体积为瓶子的容积V=600cm3 ， 混合溶液的质量为m=400g+194g=594g
那么混合液的密度为 .
【分析】〔1〕水的质量和体积，利用密度公式求解物体的密度即可；
〔2〕水的质量减小，按照比例求解剩余水的质量，加上瓶子的质量即可；
〔3〕煤油的体积和密度，利用密度公式求解物体的质量；
〔4〕利用总质量除以总体积即为混合物的平均密度。
16.【解析】【解答】(1)飞机靠外表的涂料吸收电磁波来到达隐身的目的。燃油是不可再生能源，属于常规能源。

(2)飞机的机翼做成流线型是为获得升力，同时减小空气阻力；解决雷达的散热问题，采用比热容较大的液体作为冷却剂，一样情况下，可以吸收更多的热量；飞机与地面的联系是采用电磁波的形式传输信号的；当飞机在做较大幅度的瞬时滚转时，运动状态发生改变，受到非平衡力的作用；D选项是不正确的。
(3)当飞机以400m/s的速度巡航时，所受阻力为4.8×104N，那么飞机发动机的输出功率P=Fv=4.8×104N×400m/s=1.92×107W=1.92×104kW
那么飞机发动机的输出功率为1.92×104kW。燃油完全燃烧放出的热量 发动机做功
以500m/s的速度巡航时飞机受到阻力为7.5×104N，根据W=Fs，可知飞行距离
飞机的最大航程约为2.67×103km。
(4)由题意可知，飞机的最大起飞质量为
该飞机的翼载为500kg/m2 ， 那么机翼面积为
那么机翼面积为74 m2。
根据表中数据规律可知，飞机以最大速度850m/s飞行时，所受阻力为2.1675×105N，飞机的重力
那么该“歼-20〞飞机的推重比为
那么该“歼-20〞飞机的推重比为0.59。
(5)由图可知，随着高度增大，R1也在变大。由图丙可知R0与R1串联，电流相等，当电流不变时R1两端电压随着电阻的变大而变大，所以高度表应放在3处。因为电阻的阻值随高度增加均匀变大，所以刻度均匀变化。
【分析】〔1〕飞机外表的材料可以吸收和电磁波，阻值电阻博的反射，从而隐形；
〔2〕相互平衡的两个力，要大小相等、方向相反、作用在同一物体上、作用在同一直线上；
〔3〕利用牵引力大小和速度相乘即为功率；结合燃料的质量，利用热值公式求解燃料释放的热量，乘以热机效率即为有用功，再除以牵引力大小即为飞行距离；
〔4〕结合机翼的质量和翼载求解面积；利用飞机的牵引力除以重力即可；
〔5〕串联电路中，各用电器两端的电压之和等于电源电压，用电器分得的电压与电阻成正比。
四、作图题
17.【解析】【解答】(1)如图甲所示，投入水中的实心玻璃球正在下沉，玻璃球受到方向竖直向下的重力作用和竖直向上的浮力作用，重力大于浮力，球的受力示意图，如下图


(2)如图乙所示，阻力臂为OA段，且阻力就是物体的重力，阻力与阻力臂垂直，故阻力F2是物体的重力方向。要使杠杆平衡且使用最小的动力，根据杠杆平衡原理，动力臂须最大，由图可知，OD段的动力臂最长，因此连接O、D两点，在D点做动力臂OD的垂线，沿垂线左斜下方的方向可作出最小动力F1 ， 如下图

(3)如图丙所示，电流表上端为正接线柱，电流流入，通电螺线管导线电流方向向上，根据通电螺线管上电流方向和右手定那么可知，通电螺线管左侧是N极，右侧是S极，磁感应线方向是从左向右。由通电螺线管的右侧为S极和异名磁极相互吸引可知，在磁场中的小磁针N极在左侧。如下图

【分析】〔1〕作重力的示意图，力的作用点在物体几何中心上，方向竖直向下，重力用字母G表示。
作浮力的示意图，力的作用点在物体几何中心上，方向竖直向上，用字母F浮表示浮力。
〔2〕杠杆平衡时，如果阻力和阻力臂固定，根据杠杆的平衡条件可得，如果动力臂越大，那么动力就越小，如果动力臂越小，动力就越大；动力臂为支点到动力作用线的距离，阻力臂为支点到阻力作用线的距离，固定不动的点为支点；
〔3〕结合通电螺线管的电流方向，利用右手螺旋定那么求解通电螺线管的N极和S极。
五、计算题
18.【解析】【分析】〔1〕处在水平面上的物体，物体对桌面的压力等于重力，结合压强的定义式p=F/S求解物体产生的压强，其中F是压力，S是受力面积；
〔2〕〔3〕对于该滑轮组，与动滑轮接触的有两段绳子，所以自由端移动的距离是物体移动的2倍，结合自由端移动的距离求解物体运动的距离；拉力为物重和滑轮重之和的一半，拉力作的功为总功，克制重力做的功为有用功，利用公式W=Fs求解做功，两者相除即为机械效率。
19.【解析】【分析】〔1〕结合水的质量和温度的变化量，利用比热容公式求解水吸收的热量即可；
〔2〕结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻；
〔3〕求解电流做功，利用公式W=Pt求解即可，P是用电器的功率， t是用电器工作的时间。
六、实验题
20.【解析】【解答】(1)将透镜移到60cm刻度线处时，由图可知此时的物距是30cm，因为焦距是10cm，所以物距大于一倍焦距小于两倍焦距，根据凸透镜成像规律，此时像距应该大于两倍焦距，即大于20cm，所以应该将光屏向右移动。根据凸透镜成像的规律，当物距变大时，实像会变小。

(2)当凸透镜被遮挡时并不影响成像的完整程度，影响的是像的亮度。
(3)将蜡烛移到45cm刻度线处，由图可知，此时物距等于5cm，所以物距小于一倍焦距，此时成的像是正立、放大的虚像，虚像不能被光屏承接，所以无论光屏在哪一侧都不能承接到像。
(4)将光屏向左移动，光屏上再次呈现清晰的像，说明放上该透镜后使像变近，说明该透镜对光有会聚作用，所以是远视镜。
【分析】〔1〕当凸透镜成实像时，物距发生改变时，像距和像的大小的变化遵循“物远像近小、物近像远大〞的变化规律；
〔2〕光线经过凸透镜折射后会成像，用纸板挡住一局部光线后，其他的光线仍然会聚可以成像，只是像变暗了。
〔3〕当物uu，成正立、放大的虚像，应该透过透镜直接观察。
〔4〕当光屏靠近时，为了使像距减小应使用凸透镜。
21.【解析】【解答】(1)灯的额定电压为2.5V，根据串联电路分压规律，灯正常发光时，变阻器分得电压为3.5V，变阻器分得电压为电压表示数的 倍，根据分压原理，变阻器连入电路的阻值为

故应选取进展R2实验。
(2)由图可知，电压为2.5V时，电路电流为0.25A，灯泡的额定功率为
灯泡的额定功率为0.625W。
(3)灯泡电阻是变化的主要原因是灯丝电阻随温度的升高而增大。
(4)滑动变阻器接入电路中的阻值变小，电路中的电流变大，灯丝亮度变大，电阻变大，由于总电压不变，电路中电流变大，可知电路中的总电阻变小，所以变阻器减小的阻值大于灯泡增大的阻值。
(5)闭合开关S和S2，R与电流表串联后再与灯并联，当电流表示数为 时，灯泡电压为2.5V。闭合开关S和S1，保持滑变的滑片位置不变，电路连接未改变，电流表测量灯泡和电阻总电流。灯泡电流为 ，那么小灯泡额定功率表达式为P额＝UI’=
【分析】〔1〕灯泡和滑动变阻器串联，电流一样，分得的电压与电阻成正比，结合额定电压和电阻求解滑动变阻器的最小电阻，结合该电阻数值选择滑动变阻器；
〔2〕结合电阻两端的电压和电流，利用功率公式P=UI求解功率；
〔3〕电阻的大小还与温度有关，一般来说，导体的温度越高，电阻越大；
〔4〕电路中的电流增加，故减小的电阻比增加的电阻大；
〔5〕结合题目给出的电流和电压值，利用功率公式求解功率的表达式即可。
