广东省深圳市南山区11校2021年中考物理一模试卷

这是一份广东省深圳市南山区11校2021年中考物理一模试卷，共19页。试卷主要包含了多项选择题〔共5题；共14分〕，实验题〔共2题；共9分〕，计算题〔共2题；共30分〕，综合题〔共2题；共8分〕等内容，欢迎下载使用。

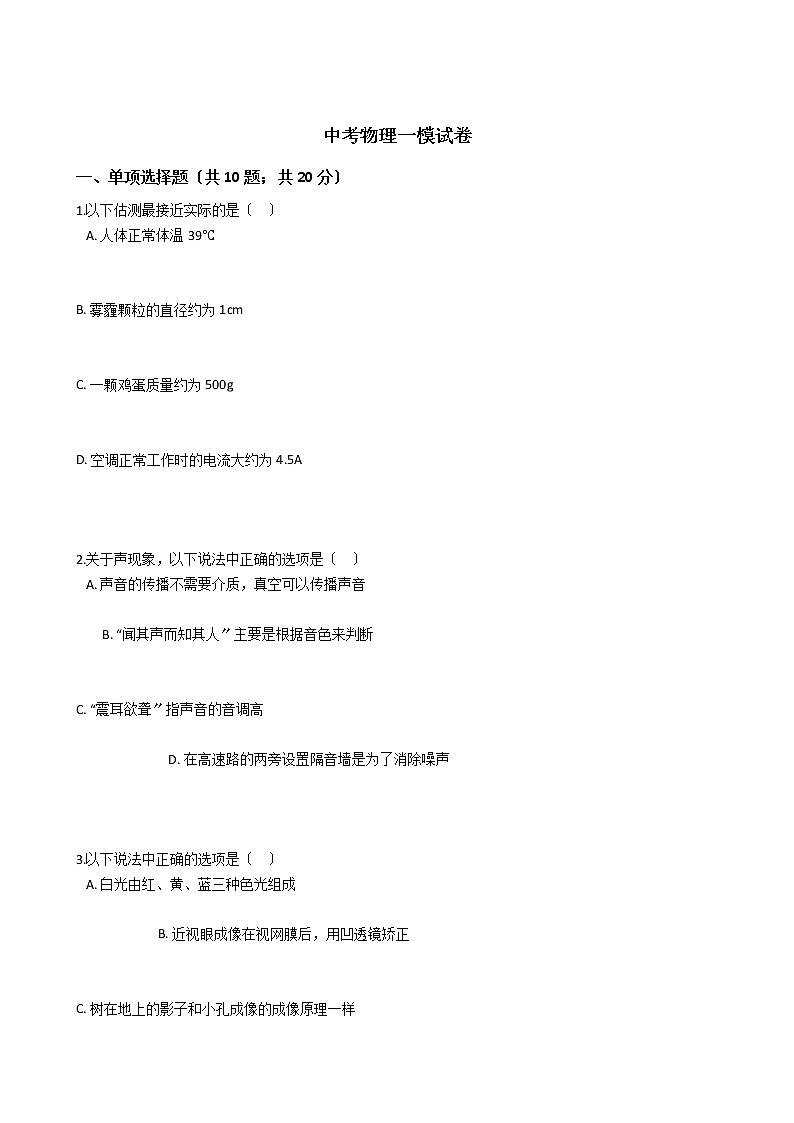

中考物理一模试卷
一、单项选择题〔共10题；共20分〕
1.以下估测最接近实际的是〔   〕
A. 人体正常体温39℃


B. 雾霾颗粒的直径约为1cm


C. 一颗鸡蛋质量约为500g


D. 空调正常工作时的电流大约为4.5A



2.关于声现象，以下说法中正确的选项是〔   〕
A. 声音的传播不需要介质，真空可以传播声音

        B. “闻其声而知其人〞主要是根据音色来判断


C. “震耳欲聋〞指声音的音调高

                             D. 在高速路的两旁设置隔音墙是为了消除噪声



3.以下说法中正确的选项是〔   〕
A. 白光由红、黄、蓝三种色光组成

                         B. 近视眼成像在视网膜后，用凹透镜矫正


C. 树在地上的影子和小孔成像的成像原理一样

        D. 能看见花谷里黄色的花是因为它吸收了黄光

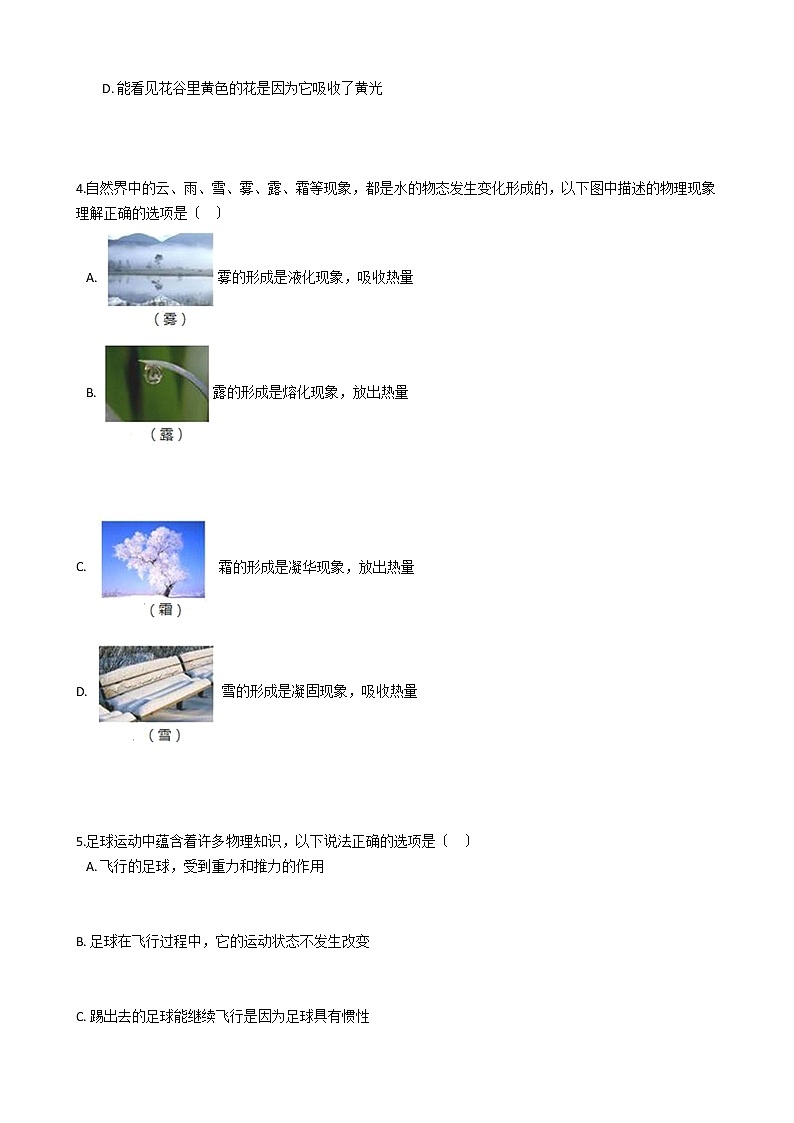

4.自然界中的云、雨、雪、雾、露、霜等现象，都是水的物态发生变化形成的，以下图中描述的物理现象理解正确的选项是〔   〕
A. 雾的形成是液化现象，吸收热量
B. 露的形成是熔化现象，放出热量


C. 霜的形成是凝华现象，放出热量
D. 雪的形成是凝固现象，吸收热量



5.足球运动中蕴含着许多物理知识，以下说法正确的选项是〔   〕
A. 飞行的足球，受到重力和推力的作用


B. 足球在飞行过程中，它的运动状态不发生改变


C. 踢出去的足球能继续飞行是因为足球具有惯性


D. 飞行的足球，假设所受的力全部消失它将立即停顿运动

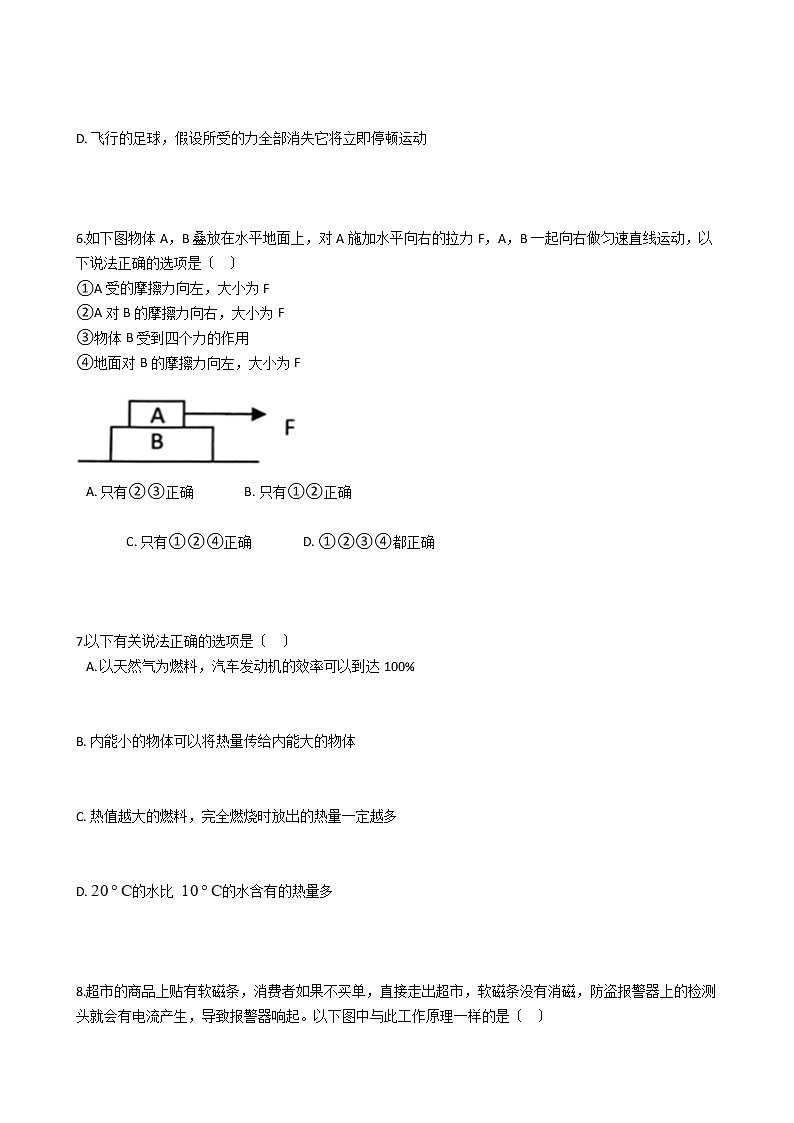

6.如下图物体A，B叠放在水平地面上，对A施加水平向右的拉力F，A，B一起向右做匀速直线运动，以下说法正确的选项是〔   〕
①A受的摩擦力向左，大小为F
②A对B的摩擦力向右，大小为F
③物体B受到四个力的作用
④地面对B的摩擦力向左，大小为F

A. 只有②③正确                B. 只有①②正确

                C. 只有①②④正确                D. ①②③④都正确



7.以下有关说法正确的选项是〔   〕
A. 以天然气为燃料，汽车发动机的效率可以到达100%


B. 内能小的物体可以将热量传给内能大的物体


C. 热值越大的燃料，完全燃烧时放出的热量一定越多


D. 的水比 的水含有的热量多



8.超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器响起。以下图中与此工作原理一样的是〔   〕
A.

                                      B.


C.

                                     D.



9.在探究“电流与电阻的关系〞时，电源电压恒为 ，实验准备了阻值分别为 、 、 的电阻，当将 的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为 ，再分别用 、20Ω的电阻替换的 电阻进展实验，以下说法正确的选项是〔   〕

A. 此实验中滑动变阻器的作用是改变R两端的电压


B. 更换定值电阻时，开关可以不断开


C. 用 的电阻替换 电阻时，滑片位置不动，电压表的示数小于


D. 用 的电阻代替 电阻实验时，为到达实验目的应调节滑片向右移动



10.甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。“创新〞小组的同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染。以下分析正确的选项是〔　　〕

A. 污染指数越大，电压表示数越小                         B. 污染指数越小，电路中消耗的总功率越大
C. 电压表示数为1V时，属于重度污染                     D. 污染指数为50时，电压表示数为2.5V
二、多项选择题〔共5题；共14分〕
11.以下说法正确的选项是〔   〕
A. 导体容易导电，这是由于它们内部具有大量的自由电子


B. 电磁波既能传递信息也能传递能量


C. 核反响堆和原子弹都是通过核聚变来释放核能


D. 丝绸和玻璃棒摩擦后，玻璃棒失去电子带正电



12.在“探究凸透镜成像的规律〞实验时，某小组测量出物距u和像距v的数据，并绘制成如下图的图像，以下说法中正确的选项是〔   〕

A. 该凸透镜的焦距f=20cm


B. 当物距u=8cm时，成正立、放大的虚像，放大镜利用了这条规律


C. 当物距u=30cm时，成倒立、缩小的实像，照相机利用了这条规律


D. 物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，所成的像会逐渐变小



13.如下图，是某人连接的家庭电路，各元件及线路完好，以下说法正确的选项是(  )

A. 火线和零线间的电压为220V                               B. 开关S1断开时，人接触a点会触电
C. 开关S2断开时，人接触b点会触电                       D. 三孔插座即使不接地，用电器也可以正常工作并且平安
14.一弹簧测力计下挂一圆柱体，将圆柱体从盛有水的烧杯上方离水面某一高度处缓缓下降〔忽略烧杯中液面上升〕，然后将其逐渐浸入水中，如图已给出整个过程中弹簧测力计的示数F与圆柱体下降高度h变化关系的实验图象，ρ水＝1.0×103kg/m3 ， g取10N/kg。那么以下说法中正确的选项是〔   〕

A. 圆柱体所受的最大浮力为4N

                           B. 圆柱体的密度为1.5×103kg/m3


C. 圆柱体的重力为9N

                                         D. 圆柱体在刚浸没时下外表受到的液体压强是400Pa



15.如图甲所示的电路中， 为定值电阻， 为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，那么以下判断正确的选项是〔   〕

A. 电源的电压为4V

                                                 B. 图乙中D点表示滑片位于中点时的状态


C. 消耗的电功率先变大后变小

                           D. 定值电阻 为



三、实验题〔共2题；共9分〕
16.如图甲所示，小明在探究“杠杆的平衡条件〞实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量一样的钩码假设干个。

〔1〕实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉。此时，应把杠杆两端的平衡螺母向________〔选填“左〞或“右〞〕调节，使杠杆在不挂钩码时在水平位置平衡。
〔2〕如甲图，杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码杠杆恰好在原位置平衡。于是小明便得出了杠杆的平衡条件为：________〔用字母表示〕。他这样得出的结论________〔合理/不合理〕；原因是：________。
〔3〕如甲图，杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码杠杆恰好在原位置平衡。假设此时再在两边钩码下同时加一个钩码，杠杆会________旋转〔填“顺时针〞、“逆时针〞或“不〞〕。
〔4〕实验完毕后，小明提出了新的探究问题：“假设支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？〞于是小组同学利用如图乙所示装置进展探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于水平平衡状态时，测出的拉力大小都与杠杆平衡条件不相符。其原因是：________。
17.在测定“小灯泡电功率〞的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。

〔1〕连接电路时开关应________，并将电路连接完整________。
〔2〕闭合开关前，图甲中滑动变阻器的滑片P应位于________〔选填“A〞或“B〞〕端。
〔3〕小明同学闭合开关，移动滑片P到某一点时，电压表示数〔如图乙所示〕为________V，假设他想测量小灯泡的额定功率，应将图甲中滑片P向________〔选填“A〞　或“B〞〕端移动，使电压表的示数为2.5V。
〔4〕小华同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，小灯泡的额定电流是________A，可计算出小灯泡的额定功率是________W。
〔5〕小强同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有较大示数，电流表无示数，原因可能是________。
四、计算题〔共2题；共30分〕
18.南昌市海昏侯博物馆已对外开放，其在建立中采用了如下图的装置，工人师傅用1200N的拉力F向下拉绳，10s内使重2000N的物体匀速上升7m，不计绳重和摩擦，g取10N/kg。求：

〔1〕拉力F的有用功；
〔2〕拉力F的功率；
〔3〕该滑轮组的机械效率。
19.图甲是一款紫砂电饭锅，其简化电路如图乙所示，R1、R2是电热丝，R1的阻值为 ，通过单独或同时闭合S1、S2 ， 实现低温、中温、高温三个挡位间的切换，其铭牌如下表所示，求：

〔1〕低温挡加热时电流的大小；
〔2〕电热丝R2的阻值；
〔3〕粥的比热容 ，将 的粥用高温挡从 加热到 ，加热效率为 ，那么需要工作的时间。
五、综合题〔共2题；共8分〕
20.阅读短文，答复以下问题：
智能手机
随着智能手机的日益普及，人们的日常生活发生了翻天覆地的变化。在众多APP帮助下，人们通过智能手机可以实现轻松出行、远距离通信、线上支付、网上办公等活动。手机电池作为手机的一个重要局部，目前正朝着大容量、快蓄电、长待机的方向开展。某款手机锂电池上标有“电压：3.7V容量：4000mA•h〞字样。该手机搭配了超级快充功能，采取的方式是保持充电器的电压不变，将电流从原来的1A变为5A，极大的提高了充电功率。电池充满电后，持续使用一段时间，屏幕显示剩余电量缺乏20%时，系统就会发出“是否开启省电模式〞的提示，此时最好给手机充电续航。假设无法充电，那么开启“省电模式〞后，手机显示还可以持续使用2h，电量将耗尽。

手机无线充电是目前比拟新的一门技术，无线充电就是不借助数据线等导线对手机进展充电，从而增加手机的续航时间。现阶段使用较多的一种无线充电技术的原理如图甲、乙所示，交流电流过送电线圈〔无线充电板〕产生磁场，智能手机〔受电线圈〕放在无线充电板上就能充电，并将电能储存到手机的锂电池内。
〔1〕文中描述的手机快充功能将充电功率变为原来的________倍。为了防止手机温度过高，手机的散热部件应选用导热快、比热容________〔选填“大〞或“小〞〕的材料。
〔2〕手机在无线充电时，手机中的受电线圈会产生________，无线充电工作原理与________〔选填“发电机〞或“电动机〞〕工作原理相似。
〔3〕文中锂电池最好在电能还剩________J时给它及时充电，此手机在“省电模式〞下使用时的平均功率为________W。
21.阅读短文，答复以下问题：
扫地机器人是一款能自动清扫的智能家用电器，如下图。机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒，其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物。当剩余电量减为电池容量的 时，机器人会主动寻找充电器充电．表一为某扫地机器人的局部参数。电池容量指放电电流与放电总时间的乘积。

表一：
额定工作电压
12V
额定功率
36W
电池容量
3750mAh
工作噪音

机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如表二。真空度指主机内部气压与外界的气压差。风量指单位时间内通过吸尘电机排出的空气体积。证明吸尘电机吸入功率与输入功率的比值叫做效率。
表二：
真空度
400
450
500
550
600
风量





吸入功率





〔1〕机器人工作时，主机内部的气压________〔选填“大于〞、“小于〞或“等于〞〕大气压而产生吸力，假设该机器人向障碍物垂直发射超声波，经过 收到回波，那么其发射超声波时与障碍物间的距离约为________cm〔设超声波在空气中的传播速度为 〕；
〔2〕该机器人正常工作时的电流为________A；充满电后至下一次自动充电前能够连续正常工作的最长时间为________min；
〔3〕以下说法中错误的选项是______；
A.机器人工作时发出的声音不会对人的听力造成损伤


B.当遇到玻璃门等透明障碍物时，使用红外线感应器效果较好



〔4〕由表二数据可知，当风量为 时，假设吸尘电机的输入功率为25W，此时其效率为________ ；

答案解析局部
一、单项选择题
1.【解析】【解答】A．人体正常体温为37℃，A不符合题意；
B．雾霾颗粒的直径约为1μm，B不符合题意；
C．一颗鸡蛋质量约为50g，C不符合题意；
D．家用空调额定功率约为1000W，那么正常工作电流约为
D符合题意。
故答案为：D。

【分析】该题目考察的是长度、温度、长度、质量的估计，平时注意积累记忆即可。
2.【解析】【解答】A．声音的传播需要介质，真空不能传声，A不符合题意；
B．闻声知人，是由于不同人发声的音色不同，B符合题意；
C ．震耳欲聋是指声音的响度大，C不符合题意；
D．高速路两端的隔音墙是为了在传播过程中减弱噪声，D不符合题意。
故答案为：B。

【分析】不同声音有不同的品质与特色，即音色不同，可以通过音色来区分声音。
3.【解析】【解答】A．白光是一种复色光，由七种色光组成，A不符合题意；
B．近视眼是晶状体会聚能力增强，像成在视网膜的前方，应佩戴凹透镜矫正，A不符合题意；
C．树在地上的影子和小孔成像都是由于光的直线传播，C符合题意；
D．不透明的物体能反射与它颜色一样的色光，太阳光下我们能看到黄颜色的花是因为黄花能反射太阳光中的黄色光，D不符合题意。
故答案为：C。

【分析】小孔成像证明了光沿直线传播，小孔成像成倒立的实像，像的大小与光屏到小孔的距离有关，成像的形状与物体本身的形状有关，与小孔的形状无关。
4.【解析】【解答】AB．雾和露都是空气中的水蒸气遇冷放出热量液化形成的，AB不符合题意；
CD．霜和雪都是空气中的水蒸气遇冷放出热量凝华形成的，C符合题意，D不符合题意。
故答案为：C。

【分析】该题目考察的有关热的现象，物体状态发生变化时，会伴随着吸热和放热，其中液化、凝固、凝华放热，熔化、汽化和升华吸热，结合选项分析求解即可。
5.【解析】【解答】A．飞行的足球，受到重力和空气阻力的作用，不受推力的作用，A不符合题意；
B．足球在飞行过程中，它运动的方向和速度均变化，所以它的运动状态不断发生改变，B不符合题意；
C．物体具有保持原有运动状态的性质叫惯性，踢出去的足球能继续飞行是因为足球具有惯性，C符合题意；
D．飞行的足球，假设所受的力全部消失，它将保持匀速直线运动，D不符合题意。
故答案为：C。

【分析】物体总有一种保持原来运动状态的趋势，这就是物体的惯性，惯性的大小只与物体的质量有关，与运动的速度没有关系。
6.【解析】【解答】①②A、B一起向右做匀速直线运动，说明两物体均处于平衡状态，都受到平衡力的作用；以A为研究对象，由于A做匀速直线运动，那么A在水平方向上合力为零，A受到向右的拉力F，那么A必然要受到向左的摩擦力，大小也为F；由于力的作用是相互的，所以A对B的摩擦力向右，大小也为F，故①②正确；
③④以B为研究对象，水平方向上受到A对B的摩擦力与地面对B的摩擦力，二力是一对平衡力，那么地面对B的摩擦力向左，大小也为F，B竖直方向受到重力、A对B的压力和地面对B的支持力，B受到5个力的作用，故③错误，④正确。
故答案为：C。

【分析】摩擦力分为静摩擦力和滑动摩擦力，力的方向都与物体相对于地面的运动趋势和运动方向相反；物体水平方向在拉力和摩擦力的作用下静止和匀速运动，拉力和摩擦力是一对平衡力，大小相等，方向相反。
7.【解析】【解答】A．由于燃料不能完全燃烧、热量损失、克制摩擦损耗的能量，因此任何机械的效率都达不到100%，A不符合题意；
B．热传递的条件是存在温度差，传递内能的多少叫热量，所以物体的内能小，但可能温度高，所以“内能小的物体也可能将内能转给内能大的物体〞的说法是正确的，B符合题意；
C．由 可知，放出的热量由燃料的质量和热值共同决定，热值大的燃料，完全燃烧时放出的热量不一定越多，C不符合题意；
D．热量是过程量，物体本身不能说含有热量，D不符合题意。
故答案为：B。

【分析】热传递可以改变物体的内能，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加，其中两个物体中间传递的能量叫做热量。
8.【解析】【解答】防盗报警器上的检测头会有电流产生，说明是由于运动而产生电流，是电磁感应；
A．图中为电磁感应现象的原理，A符合题意；
B．有电源，是通电导体在磁场中受力运动实验，B不符合题意；
C．探究的是电磁铁磁性强弱的影响因素，C不符合题意；
D．探究的是电流的磁效应，D不符合题意。
故答案为：A。

【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
9.【解析】【解答】A．在探究“电流与电阻关系〞时，要控制电阻的电压不变，故此实验中滑动变阻器的作用除了保护电路以外，还有控制R两端的电压不变，A不符合题意；
B．更换定值电阻时，为保护电路，开关应处于断开状态，B不符合题意；
CD．根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，即电压表的示数大于2V，探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V，C不符合题意，D符合题意。
故答案为：D。

【分析】定值电阻和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，保证定值电阻两端的电压不变，结合定值电阻阻值的变化判断滑动变阻器的移动方向；
10.【解析】【解答】A．由图像可知，污染指数越大，可变电阻的阻值越小，根据串联电路的分压特点可知，可变电阻两端的电压越小，那么定值电阻两端的电压越大，即电压表示数越大，A项错误；
B．由图像可知，污染指数越小，可变电阻的阻值越大，电路总电阻越大，根据 可知，电源电压不变，总电阻越大，总功率越小，B项错误；
C．电压表示数为1V时，电路中电流为
可变电阻两端电压为
根据欧姆定律可得，可变电阻连入电路中的阻值为
由图像可知，电阻为20Ω时，污染指数为150，属于重度污染，C项正确
D．由图像可知，污染指数为50时，可变电阻连入电路中的阻值为50Ω，根据串联电路的分压特点可知，
即
解得： ，即电压表示数为0.5V，D项错误。
故答案为：C。

【分析】利用电压和电阻的比值计算电流；在串联电路中，电阻的分压比等于电阻比。
二、多项选择题
11.【解析】【解答】A．导体容易导电是因为导体内部有大量的自由电荷，而不是因为导体内部有大量的自由电子，A不符合题意；
B．电磁波可以传递信息，也可以传递能量，B符合题意；
C．核反响堆和原子弹的原理一样，都是利用了核裂变工作的，C不符合题意；
D．丝绸摩擦过的玻璃棒失去电子而带正电，D符合题意。
故答案为：BD。

【分析】光纤通信是靠光来传递信息的，利用的是光的全反射，电磁波也可以传递能量；材料对电荷的束缚能力越强，越容易得到电子带负电，材料对电荷的束缚能力越弱，越容易失去电子带正电。
12.【解析】【解答】A．根据凸透镜成像规律可知，当物距等于像距，且为二倍焦距时，凸透镜成倒立等大的实像；由图可知u=v=2f=20cm
所以f=10cm，A不符合题意；
B．当物距u=8cm时，u C．当物距u=3cm时，u>2f，成倒立、缩小的实像，照相机利用了这条规律，C符合题意；
D．物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，物距大于焦距，成实像，物距减小，像距增大，像变大，D不符合题意。
故答案为：BC。

【分析】当物距u>2f时，像距fu，成正立、放大的虚像，应用为放大镜。
13.【解析】【解答】A、火线和零线间的电压为220V，符合题意;
B、据图可知，开关S1断开时，火线被切断，人接触a点不会发生触电事故，不符合题意;
C、据图可知，开关S2断开时，虽然灯泡不发光，但火线没有被切断，所以人接触b点会触电，符合题意；
D、家庭电路中,金属外壳的用电器都采用三脚插头，当金属外壳的用电器插入三孔插座时，金属外壳接地，防止金属外壳的用电器漏电发生触电事故，不符合题意。
故答案为：AC
【分析】所有家用电器和插座都是并联的；而开关那么要与它所控制的用电器串联。三孔插座接法：上孔接地线，左孔接零线，右孔接火线.
14.【解析】【解答】A．由图像可知，圆柱体在空气中受到的拉力为12N，说明重力为12N，圆柱体浸没时弹簧测力计的示数为4N，那么圆柱体受到的最大浮力为
AC不符合题意；
B．圆柱体浸没时排开水的体积等于圆柱体的体积，即
物体的重力是12N，那么物体的质量为
那么物体的密度
B符合题意；
D．由图像可知，圆柱体在刚浸没时下外表距离水面的深度为
那么此时下外表的液体压强为
D符合题意。
故答案为：BD。

【分析】结合物体受到的浮力，利用阿基米德原理的变形公式求解物体的体积，结合物体的质量，利用密度公式求解物质的密度即可。求解液体内部的压强，利用公式p＝ρgh，其中ρ是液体的密度，h是深度。
15.【解析】【解答】AD．由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。当滑片位于a端时，接入电路的电阻为0Ω，电路为R1的简单电路，电路中的电流最大，由图象可知，Ia=0.6A，电源的电压U=IaR1=0.6A×R1①
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图象可知Ib=0.2A，Ub=4V
滑动变阻器的最大阻值 =20Ω
因串联电路中总电压等于各分电压之和，所以，电源的电压U=IbR1+Ub=0.2A×R1+4V②
因电源的电压不变，由①②可得R1=10Ω，U=6V
AD不符合题意；
B．因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻一半时，电路中的电流
由图象可知，对应与D点，B符合题意；
C．由P=I2R可得R2电功率P2=( )2R2=
当R2=R1=10Ω
时P2有最大值，故R2电功率先变大后变小，C符合题意。
故答案为：BC。

【分析】分析电路构造，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
三、实验题
16.【解析】【解答】(1)杠杆在使用时，应把杠杆调节到水平位置平衡，杠杆右端下沉，此时，应把杠杆两端的平衡螺母向左调节。

(2)小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码杠杆恰好在原位置平衡，设每一个杠杆的重力为G，杠杆上每格的长度为l，此时
所以小明得出的杠杆的平衡条件为 。实验结论要具有普遍性，所以小明只通过一次数据就得出结论是不合理的，原因是只通过一次测量，数据具有偶然性，不具备普遍性。
(3)假设此时再在两边钩码下同时加一个钩码，那么
所以杠杆左端会下沉，即杠杆会逆时针选装。
(4)杠杆本身有重力，支点右侧杠杆局部的重力与支点左侧局部重力不等，所以会影响杠杆的平衡，所以测出的拉力大小都与杠杆平衡条件不相符，其原因是杠杆自身重力对杠杆的平衡有影响。
【分析】〔1〕调节杠杆平衡，杠杆的哪一端高就把平衡螺母往哪端调，最后使杠杆在水平位置平衡；
〔2〕结合表格中的数据分析求解杠杆的平衡条件，即动力乘动力臂等于阻力乘阻力臂；在实验中，通过改变物体钩码的各数改变力的大小，通过改变钩码悬挂的位置改变力臂的大小；探究杠杆的平衡条件，应该改变钩码数量和悬挂位置，屡次进展实验探究普遍规律；
〔3〕结合杠杆的动力、动力臂、阻力、阻力臂大小，求解两侧动力、动力臂的乘积和阻力、阻力臂的乘积，谁的乘积大就往哪边偏。
〔4〕杠杆的支点不在中央，杠杆自身的重力会影响杠杆的平衡。
17.【解析】【解答】(1)电路连接时开关应该处于断开状态，保护电路。小灯泡正常发光时的电流为

所以电流表的量程选择0～0.6A。

(2)为了保护电路，串联在电路中的滑动变阻器应将滑片滑到接入电路的电阻最大值处，所以滑片在开关闭合前应位于A端。
(3)电压表的量程时0～3V，分度值为0.1V，所以读数是2.2V，图中小灯泡两端的实际电压小于灯泡的额定电压，因此要向B端移动滑片，使滑动变阻器的接入电阻减小，分得的电压减小，使电压表的示数为2.5V。
(4)从图象中找到额定电压为2.5V时，对应的额定电流是0.2A，根据电功率的计算公式，计算出小灯泡的额定功率
(5)假设电流表示数为0，灯不亮，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，那么与电压表并联的支路以外的电路是完好的，那么与电压表并联的所在电路断路了，所以灯泡断路。
【分析】〔1〕电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流。
〔2〕为了保证电路平安，拆装电路时，开关应处于断开状态，滑动变阻器应处在阻值最大端，结合滑动变阻器的接法求解即可；
〔3〕结合电压表选择的量程和分度值，根据指针读数即可；灯泡和滑动变阻器串联，电流一样，分得的电压与电阻成正比，结合灯泡的阻值和额定电压求解滑动变阻器的最小电阻，结合该电阻数值选择滑动变阻器即可；
〔4〕结合电阻两端的电压和电流，利用功率公式P=UI求解功率；
〔5〕分析电路构造，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可。
四、计算题
18.【解析】【分析】对于该滑轮组，与动滑轮接触的有两段绳子，所以自由端移动的距离是物体移动的2倍，结合自由端移动的距离求解物体运动的距离；拉力为物重和滑轮重之和的一半，拉力作的功为总功，克制重力做的功为有用功，利用公式W=Fs求解做功，两者相除即为机械效率。
19.【解析】【分析】〔1〕电饭煲处于低温档，利用电压除以电阻阻值即为电流大小；
〔2〕结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻；
〔3〕结合水的质量和温度的变化量，利用比热容公式求解水吸收的热量；水吸收热量为有用功，除以加热功率即为加热时间。
五、综合题
20.【解析】【解答】(1)根据题意可知，快充时，电流由1A变为原来的5A，所以电流变为原来的5倍，由P=UI可知，该款手机的快充功能将充电功率变为原来的5倍；因为比热容大的物质，升高一样的温度，吸热较多，因此为了防止手机温度过高，手机的散热部件应选用导热快、比热容大的材料。

(2)智能手机放在无线充电板上时，受电线圈靠近该磁场时就会产生感应电流，给智能手机充电，这是利用电磁感应原理工作的；发电机是利用电磁感应原理工作的，因此无线充电工作原理与发电机工作原理相似。
(3)剩余的能量W=20%UQ=20%×3.7V×4000×10-3A×3600s=10656J
手机在“省电模式〞下使用时的平均功率
【分析】〔1〕物质的比热容大，可以吸收更多的热量；
〔2〕导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
〔3〕求解用电器的功率，利用公式P=W/t即可，其中W是用电器消耗的电能，t是用电器工作的时间。
21.【解析】【解答】(1)由流体压强与流速的关系：流速越大的位置压强越小可知，机器人在工作时，由于转动的扇叶处气体的流速大，压强小，在外界大气压的作用下将灰尘、杂物吸入集尘盒，故主机内部的气压小于大气压而产生吸力。

由 可得超声波从发射到收到回波所通过的总路程
那么其发射超声波时与障碍物间的距离
(2)由P=IU得，机器人正常工作时的电流
充满电后的电池容量Q1=2500mAh
下一次自动充电前的电池容量
消耗的电池容量Q=Q1-Q2=3750mAh-750mAh=3000mAh
正常工作时的电流I=3A=3000mA
连续正常工作的最长时间
(3)A．为了保护听力，应控制噪声不超过90dB，机器人工作时发出的声音小于50dB，所以不会对人的听力造成损伤，A符合题意，不符合题意；
B．当遇到玻璃门等透明或半透明障碍物时，其将直接穿过而不产生任何回波，这样扫地机器人就无法感应到前方有障碍物，于是也就无法做出减速的工作了，所以不能使用红外线感应器，使用超声波感应器较好，B不符合题意，符合题意。
故答案为：B。
(4)由表格中数据可知，吸入功率等于真空度与风量的乘积，当风量为0.015m3/s时，吸尘电机吸入功率P吸入=550Pa×0.015m3/s=8.25W
此时的效率为
【分析】〔1〕内部气压小，使得物体被外界气体压在墙面上；结合声音在空气中的传播速度和时间求解距离即可；
〔2〕结合电池存储的电荷量除以电流即为电池放电时间；
〔3〕透明玻璃门不反射红外线；
〔4〕利用吸尘器的输出功率除以输入功率即为工作效率。
