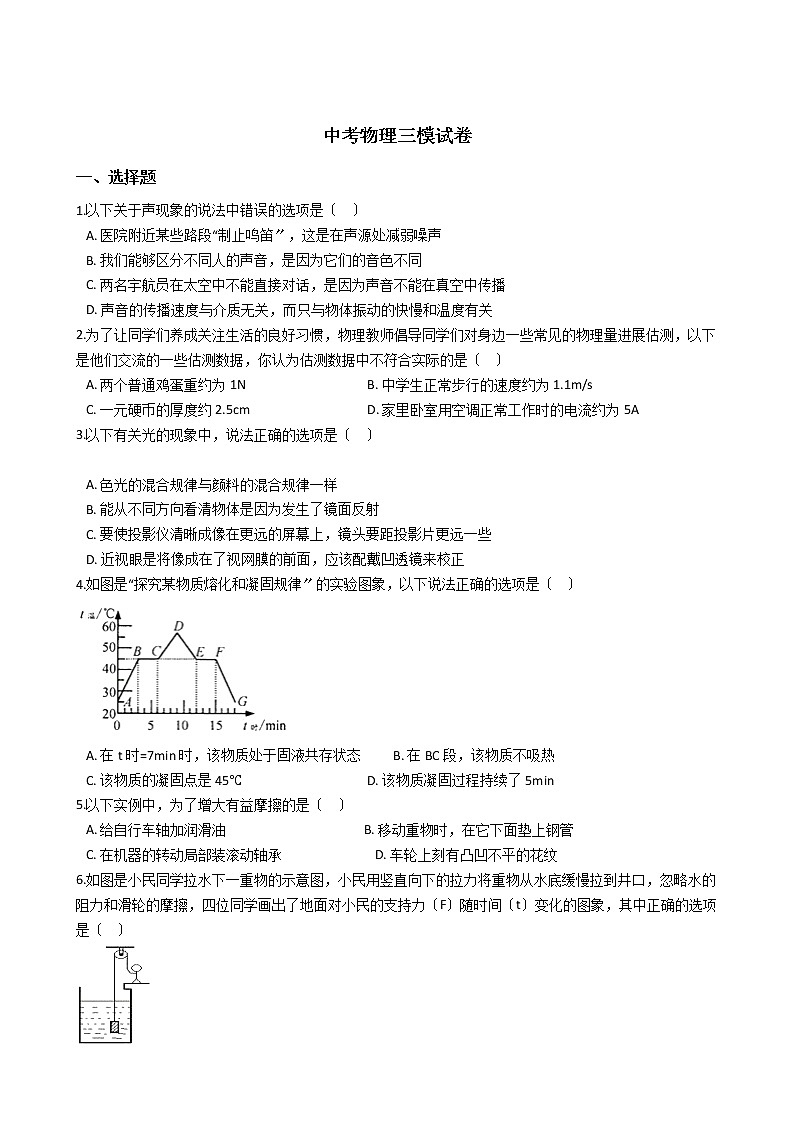

中考物理三模试卷
一、选择题
1.以下关于声现象的说法中错误的选项是〔   〕
A. 医院附近某些路段“制止鸣笛〞，这是在声源处减弱噪声
B. 我们能够区分不同人的声音，是因为它们的音色不同
C. 两名宇航员在太空中不能直接对话，是因为声音不能在真空中传播
D. 声音的传播速度与介质无关，而只与物体振动的快慢和温度有关
2.为了让同学们养成关注生活的良好习惯，物理教师倡导同学们对身边一些常见的物理量进展估测，以下是他们交流的一些估测数据，你认为估测数据中不符合实际的是〔   〕
A. 两个普通鸡蛋重约为1N                                      B. 中学生正常步行的速度约为1.1m/s
C. 一元硬币的厚度约2.5cm                                    D. 家里卧室用空调正常工作时的电流约为5A
3.以下有关光的现象中，说法正确的选项是〔   〕

A. 色光的混合规律与颜料的混合规律一样
B. 能从不同方向看清物体是因为发生了镜面反射
C. 要使投影仪清晰成像在更远的屏幕上，镜头要距投影片更远一些
D. 近视眼是将像成在了视网膜的前面，应该配戴凹透镜来校正
4.如图是“探究某物质熔化和凝固规律〞的实验图象，以下说法正确的选项是〔   〕
A. 在t时=7min时，该物质处于固液共存状态          B. 在BC段，该物质不吸热
C. 该物质的凝固点是45℃                                       D. 该物质凝固过程持续了5min
5.以下实例中，为了增大有益摩擦的是〔   〕
A. 给自行车轴加润滑油                                           B. 移动重物时，在它下面垫上钢管
C. 在机器的转动局部装滚动轴承                             D. 车轮上刻有凸凹不平的花纹
6.如图是小民同学拉水下一重物的示意图，小民用竖直向下的拉力将重物从水底缓慢拉到井口，忽略水的阻力和滑轮的摩擦，四位同学画出了地面对小民的支持力〔F〕随时间〔t〕变化的图象，其中正确的选项是〔   〕

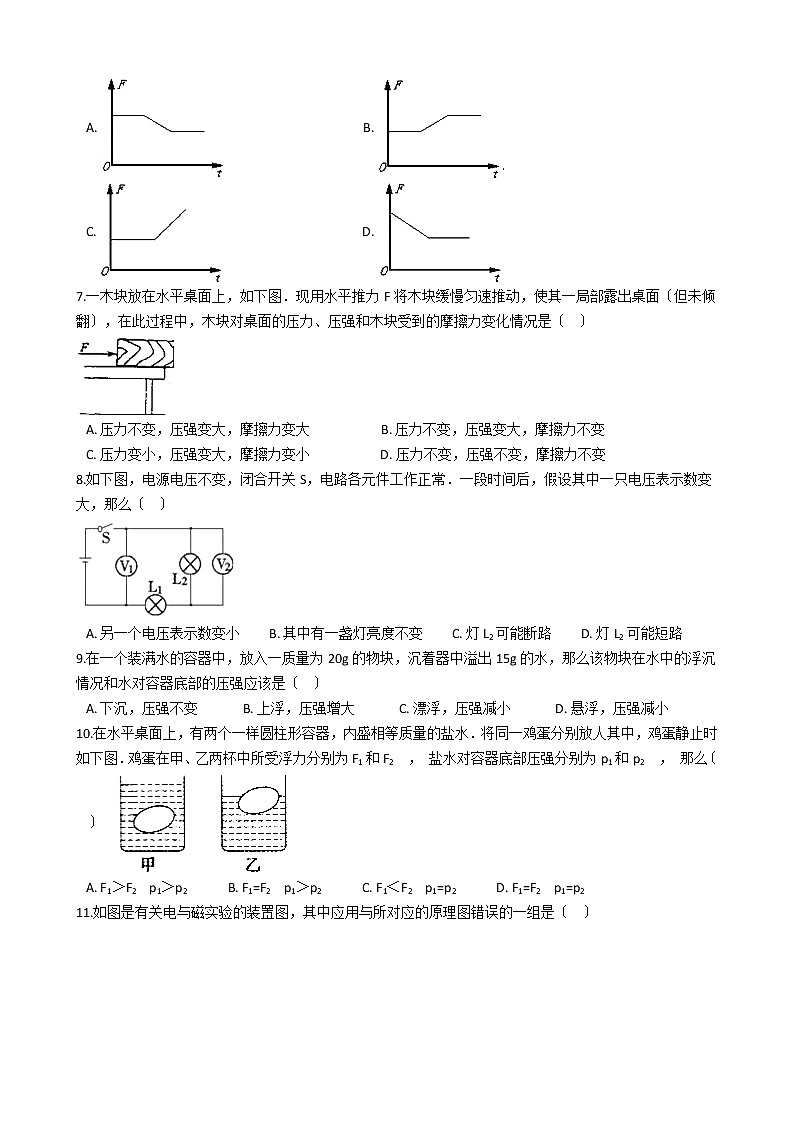

A.                                             B.
C.                                             D.
7.一木块放在水平桌面上，如下图．现用水平推力F将木块缓慢匀速推动，使其一局部露出桌面〔但未倾翻〕，在此过程中，木块对桌面的压力、压强和木块受到的摩擦力变化情况是〔   〕

A. 压力不变，压强变大，摩擦力变大                      B. 压力不变，压强变大，摩擦力不变
C. 压力变小，压强变大，摩擦力变小                      D. 压力不变，压强不变，摩擦力不变
8.如下图，电源电压不变，闭合开关S，电路各元件工作正常．一段时间后，假设其中一只电压表示数变大，那么〔   〕

A. 另一个电压表示数变小         B. 其中有一盏灯亮度不变         C. 灯L2可能断路         D. 灯L2可能短路
9.在一个装满水的容器中，放入一质量为20g的物块，沉着器中溢出15g的水，那么该物块在水中的浮沉情况和水对容器底部的压强应该是〔   〕
A. 下沉，压强不变             B. 上浮，压强增大             C. 漂浮，压强减小             D. 悬浮，压强减小
10.在水平桌面上，有两个一样圆柱形容器，内盛相等质量的盐水．将同一鸡蛋分别放人其中，鸡蛋静止时如下图．鸡蛋在甲、乙两杯中所受浮力分别为F1和F2 ， 盐水对容器底部压强分别为p1和p2 ， 那么〔   〕
A. F1＞F2    p1＞p2            B. F1=F2    p1＞p2            C. F1＜F2    p1=p2            D. F1=F2    p1=p2

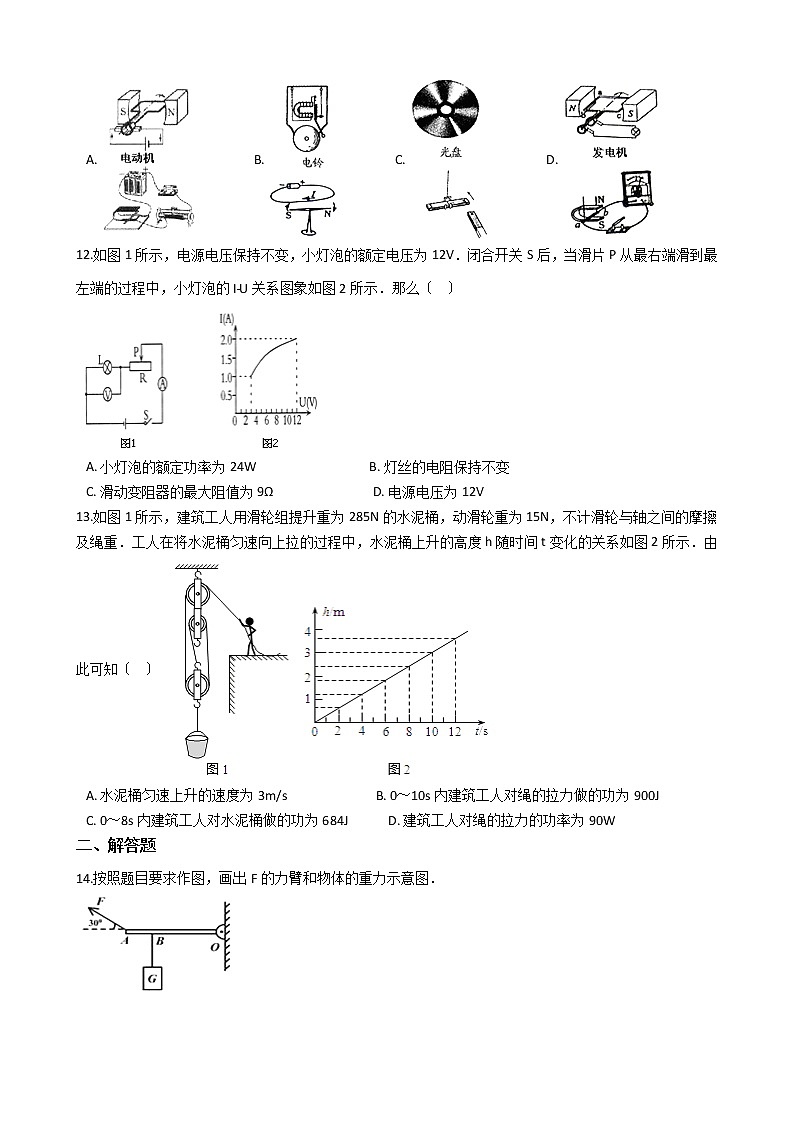

11.如图是有关电与磁实验的装置图，其中应用与所对应的原理图错误的一组是〔   〕
A.                   B.                   C.                   D.
12.如图1所示，电源电压保持不变，小灯泡的额定电压为12V．闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图2所示．那么〔   〕

A. 小灯泡的额定功率为24W                                   B. 灯丝的电阻保持不变
C. 滑动变阻器的最大阻值为9Ω                               D. 电源电压为12V
13.如图1所示，建筑工人用滑轮组提升重为285N的水泥桶，动滑轮重为15N，不计滑轮与轴之间的摩擦及绳重．工人在将水泥桶匀速向上拉的过程中，水泥桶上升的高度h随时间t变化的关系如图2所示．由此可知〔   〕
A. 水泥桶匀速上升的速度为3m/s                           B. 0～10s内建筑工人对绳的拉力做的功为900J
C. 0～8s内建筑工人对水泥桶做的功为684J            D. 建筑工人对绳的拉力的功率为90W
二、解答题
14.按照题目要求作图，画出F的力臂和物体的重力示意图．

15.如以下图所示，试画出光通过三棱镜时两次折射的大致光路，并画出相应的法线．
16.如下图的插座和电灯〔带开关〕是组成家庭电路的常用器件，请你用笔画线代替导线将器件分别正确连入电路中．

17.小明在实验室里测量一块形状不规那么、体积较大的矿石的密度．

〔1〕在用天平测物体的质量时，先要把天平放在水平桌面上，并将________移至零刻度处，然后调节________，使天平横梁水平．在判断天平横梁是否水平时，眼睛应注意观察________．
〔2〕因矿石体积较大，放不进量筒，因此他利用一只烧杯，按如下图方法进展测量，矿石的体积是________cm3；
〔3〕用托盘天平已测得矿石的质量是175g，那么矿石的密度是________kg/m3；从图A到图B的操作引起的密度测量值比真实值________〔选填：“偏大〞、“偏小〞或“不变〞〕；
〔4〕在使用已调节好的托盘天平，按标准的操作来称量矿石的质量时，通过增、减砝码后指针偏在分度盘中线左边一点，这时应该      ．
A.向左调平衡螺母
B.往右盘中加砝码
C.从右盘中减砝码
D.向右移动游码．
18.在“测定小灯泡的电功率〞的实验中，小灯泡的额定电压为2.5V，小明已连接了如图〔1〕所示的局部电路．

〔1〕连接电路时开关应________．
〔2〕用笔画线代替导线，请你帮他完成图〔1〕电路的连接〔其他的导线不要变动〕．
〔3〕实验中测出了三组数据，记录在右表中．第一次实验时，电压表、电流表示数如图〔2〕和图〔3〕所示，请读出电流表示数并填入表格中________．为了测出小灯泡的额定功率，他应该把滑片向________〔填“A〞或“B〞〕移动．
次数
1
2
3
U/V
2
2.5
3
I/A
  ▲
0.4
0.42
亮度
暗﹣亮
〔4〕闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是________〔写出一种即可〕．
〔5〕他测出小灯泡的额定功率是________．
19.在“观察水的沸腾〞实验中，小微观察到的现象及所记录的数据如下：
〔1〕当水沸腾时，她观察到温度计的示数如图〔甲〕所示．根据读数可知，水的沸点为________．这可能是由于________造成的．

〔2〕小微根据实验数据绘制了水的温度与时间的关系图象如图〔乙〕中a所示．假设其它条件不变，实验开场时，仅将水的质量增加，那么水的温度与时间的关系图象是图〔乙〕中的      ．

A.a
B.b
C.c
D.d
〔3〕停顿加热后，小微同学又进一步探究了沸水自然冷却过程中水温随时间变化的情况，并将实验数据记录在表中：
时间/min
0
5
10
15
25
35
45
55
65
75
水温/℃
98
70
54
44
34
27
23
22
22
22
分析表中数据可知：
①随着时间的推移，水温越低，温度下降得________〔越快/越慢〕．
②当时实验室的温度大约是________℃．
〔4〕如果有一天你要喝一杯奶茶，可以有两种冷却奶茶的方案供你选择：
方案A：先将滚烫的热茶冷却5min，然后加一匙冷牛奶．
方案B：先将一匙冷牛奶加在滚烫的热茶中，然后冷却5min．
结合本次实验探究，你认为方案________的冷却效果更好．
20.【实验名称】探究凸透镜成像规律
〔1〕从左到右分别放置蜡烛、凸透镜和________，使三者的中心在________，正确调整后，不断改变蜡烛与凸透镜间的距离，并移动光屏进展实验，所获得的数据如下表：
实验序号
物体到凸透镜的距离/cm
光屏上的像到凸透镜的距离/cm
1
40
13.3
2
30
15
3
20
20
4
15
30
5
10
光屏上没有像
6
8
光屏上没有像
〔2〕【分析与论证】
①当凸透镜成实像时，物距增大，像距________．
②如下图，光屏应移至________区域才能找到清晰的像．当蜡烛在________范围成放大的实像．

③观察火焰经凸透镜所成正立、放大的虚像，人眼应透过凸透镜向________观察〔填“左〞或“右〞〕．
④在整理器材时．香香同学偶然在凸透镜上看到了身后景物正立、缩小的像．它的成像原因是光的________〔填“直线传播〞、“反射〞或“折射〞〕．
三、计算题
21.如下图，质量为60g，体积为50cm3的铁制小球放入盛水的水槽中，在小球正上方有一己接入电路的螺线管，小灯泡标有“6V 3W〞字样，通电螺线管中电流I与螺线管对小球吸引力F的关系如下表所示〔g=10N/kg，ρ水=1.0×103kg/m3 ， 灯丝电阻不变，不考虑小球与螺线管距离远近对立F的影响〕．要求：

I/A
0.1
0.2
0.3
0.4
0.5
F/N
0.05
0.1
0.15
0.2
0.25
〔1〕假设槽中水深10cm，槽底所受水的压强是多大？
〔2〕闭合开关，调节滑动变阻器使小球悬浮在水中，此时小灯泡消耗的功率是多大？
〔3〕当小灯泡正常发光时，小球露出水面的体积有多大？
22.小明家的电热饮水机有加热和保温两种功能，铭牌的局部参数如表所示．其工作电路图如下图．经分析得知，当开关S闭合时，饮水机处于加热状态；S断开时，饮水机处于保温状态．当水箱中注满初温为20℃的水后，闭合开关S，用7.5min将水加热到100℃〔在标准大气压下〕，c水=4.2×103J/〔kg•℃〕，根据以上信息，求：

额定电压
220V
加热功率
880W
保温功率
44W
最大容积
1L
〔1〕热水箱中的水从20℃烧开所吸收的热量．
〔2〕电路中电阻R1的阻值是多大？
〔3〕饮水机加热过程中的热效率是________
〔4〕保温时，R1、R2产生的电热之比是________

答案解析局部
一、选择题
1.【解析】【解答】解：A、医院附近某些路段“制止鸣笛〞，这是在声源处减弱噪声，故A正确；
B、因为每个人的发声构造不同，所以我们能够区分不同人的声音，是因为它们的音色不同，故B正确；
C、声音在真空中不能传播，所以两名宇航员在太空中不能直接对话，故C正确；
D、声音的传播速度与介质和温度有关，与物体振动的快慢无关，故D错误．
应选D．
【分析】〔1〕防治噪声的途径有三个：在声源处、在传播中、在人耳处；〔2〕音色反映的是声音的品质与特色，它跟发声体的材料和构造有关．〔3〕声音在真空中不能传播；〔4〕声音的传播速度与介质和温度有关．
2.【解析】【解答】解： A、两个鸡蛋的质量在100g=0.1kg左右，受到的重力为G=mg=0.1kg×10N/kg=1N．故A符合实际；
B、中学生正常步行的速度在4km/h=4× m/s≈1.1m/s左右．故B符合实际；
C、4枚一元硬币叠放的高度约10mm，所以一枚一元硬币的厚度在2.5mm=0.25cm左右．故C不符合实际；
D、家里卧室中所用空调的额定功率在1100W左右，正常工作的电流在I= = =5A左右．故D符合实际．
应选C．
【分析】不同物理量的估算，有的需要凭借生活经历，有的需要简单的计算，有的要进展单位的换算，最后判断不符合实际的是哪一个．
3.【解析】【解答】解：A、红、绿、蓝是光的三基色，而红、黄、蓝是颜料的三原色．故A错误；

B、能从不同方向看清物体是因为物体并不像镜面那样光滑，会发生漫反射，故B错误；
C、要使投影仪清晰成像在更远的屏幕上，应减小物距，即镜头要距投影片更近一些，故C错误；
D、近视眼是将像成在了视网膜的前面，应该配戴凹透镜来校正，故D正确．
应选D．
【分析】〔1〕红、绿、蓝是光的三基色，而红、黄、蓝是颜料的三原色．〔2〕根据镜面反射和漫反射区别分析．〔3〕凸透镜成实像时，物距减小，像距变大；〔4〕近视眼是将像成在了视网膜的前面，应该配戴凹透镜来校正．
4.【解析】【解答】解：A、如图，有一段时间吸热温度不变，所以该物质是晶体，从3min开场熔化，到6min完毕，故在t时=7min时，熔化已经完成，该物质处于液态，故A错误． B、在BC段，该物质不断吸热，但温度不变，故B错误．
C、该物质的熔点和凝固点一样，都是45℃，故C正确．
D、该物质从12min开场凝固，到15min凝固完毕，该物质凝固过程持续了3min．故D错误．
应选C．
【分析】〔1〕熔化图象的横坐标表示时间，纵坐标表示温度，而图中BC段温度不变的阶段就是熔化过程，熔化过程处于固液共存状态，熔化完成后处于液态，熔化前是固态．〔2〕晶体在熔化或凝固时的温度是熔点或凝固点．晶体在熔化过程或凝固过程中处于固液共存态．从开场熔化到完全熔化完所用时间就是物态变化经历的时间．
5.【解析】【解答】解：A、加润滑油，是为了减小摩擦．故A错误．
B、移动重物时，下面垫钢管是将重物与地面的滑动摩擦变为滚动摩擦，从而减小摩擦．故B错误．
C、机器的转动局部装滚动轴承，使相对运动的接触面之间由滑动摩擦变为滚动摩擦，从而减小了摩擦．故C错误．
D、车轮上刻有花纹，是为了增加接触面的粗糙程度，从而可以增大摩擦．故D正确．
应选D．
【分析】要增大有益的摩擦，就要从增大摩擦的方法：增大压力、增加接触面的粗糙程度、变滚动摩擦为滑动摩擦来入手，将选择项中的方法与上述方法来对应，即可得到答案．
6.【解析】【解答】解：如图，对于人：G人=F支+F拉 ，
对于重物：G物=F浮+F拉′，
∵使用的是定滑轮，不计摩擦和水的阻力，
∴F拉=F拉′，
∴G人﹣F支=G物﹣F浮 ，
F支=G人﹣G物+F浮 ，
小民将重物从水底缓慢拉到井口：
物体露出水面之前是全浸入，因排开水的体积不变，根据阿基米德原理知道物体受到的浮力不变，而人重和物重不变，所以地面对人的支持力不变；
从物体露出水面到刚好离开水面，因排开水的体积变小，根据阿基米德原理知道物体受到的浮力变小，而人重和物重不变，所以地面对人的支持力变小；
物体离开水面上升，物体受到的浮力为0，而人重和物重不变，所以地面对人的支持力不变；
由此可知，地面对人的支持力是先不变、后变小、再不变．
应选A．

【分析】如图，分别对人和重物进展受力分析，
对于人：人的重等于地面的支持力加上绳子的拉力；
对于重物：物重等于水对物体的浮力加上绳子的拉力；由于使用定滑轮不能省力，可以得出地面对人的支持力与人重、物重、和水对物体浮力的关系，因为物重和人重不变，根据阿基米德原理分析物体受浮力的大小变化，得出地面对人的支持力的大小变化情况，据此判断是哪个图．
7.【解析】【解答】解：物体放在水平桌面上，物体对水平桌面的压力等于物体的重力，物体重力不变，物体对水平桌面的压力不变．
桌面受到的压力不变，受力面积减小，压强减小．
桌面受到的压力不变，接触面粗糙程度不变，摩擦力不变．
应选B．
【分析】木块对桌面的压力为物体的重力，不会改变．
木块对桌面的压强大小的变化，从压强大小的影响因素进展分析．压强大小跟压力大小和受力面积大小有关．
木块受到的摩擦力大小的变化，从摩擦力大小的影响因素进展分析．摩擦力大小跟压力大小和接触面的粗糙程度有关．
8.【解析】【解答】解：由图知，电压表V1测量的是串联电路两端的总电压〔电源电压〕，无论两灯发生什么故障，其示数不变；
假设是电灯L1短路，电源电压都加在L2两端，L2变亮，电压表V2的示数会变大；
假设是电灯L1断路，电压表V2无示数；
假设是电灯L2断路，L1不亮，电压表通过灯丝、导线直接接在电源的两极上，测电源电压，示数变大；
假设是电灯L2短路，电压表测一导线两端的电压，示数变小为0．
由此可知，符合题意的是电灯L2断路，此时另一个电压表示数不变、L1不亮，故ABD错、C正确．
应选C．
【分析】分析电路图，两灯串联，电压表V1测量的是串联电路两端的总电压〔电源电压〕，电压表V2测量的是灯L2两端的电压．
电压表V1测量的是串联电路两端的总电压〔电源电压〕，无论两灯发生什么故障，其示数不变；
电灯L1短路，电源电压都加在L2两端，电压表V2的示数会变大；
电灯L1断路，电压表V2无示数；
电灯L2断路，电压表通过灯丝、导线直接接在电源的两极上，测电源电压，示数变大；
电灯L2短路，电压表测一导线两端的电压，示数变小为0，此时灯两端的电压变大、灯L1变亮．
据此综合分析．
9.【解析】【解答】解：物体所受浮力等于溢出水的重力，即F浮=G排=m排g=0.015kg×10N/kg=0.15N．
物体的重力G=mg=0.02kg×10N/Kg=0.2N，
因G＞F浮 ， 故物体会下沉；
开场时水是满的，放入物体后水仍为满的，即水的深度h不变，故由p=ρ液gh得，压强保持不变．
应选A．
【分析】由阿基米德原理可知浮力，由物体的浮沉条件可知物体的状态；根据液面的变化和压强公式可求得压强的变化．
10.【解析】【解答】解：〔1〕鸡蛋悬浮在甲杯中，受到盐水的浮力等于鸡蛋重力；鸡蛋漂浮在乙杯中，受到盐水的浮力也等于鸡蛋重力；所以鸡蛋在甲、乙两杯中所受浮力大小相等，即：F1=F2；〔2〕鸡蛋在甲杯盐水中悬浮，盐水对容器底的压力： F甲=G鸡蛋+G盐水 ，
鸡蛋在乙杯盐水中漂浮，盐水对容器底的压力：
F乙=G鸡蛋+G盐水 ，
∴液体对容器底的压力
F甲=F乙 ，
∵容器一样、容器底面积一样，
∴由压强公式p= 可知盐水对容器底部的压强相等，
即：p1=p2 ．
应选D．
【分析】〔1〕根据物体的悬浮条件和浮沉条件判断鸡蛋在甲、乙两杯中所受浮力大小关系；〔2〕鸡蛋在甲杯盐水中悬浮，盐水对容器底的压力等于鸡蛋重加上盐水重；鸡蛋在乙杯盐水中漂浮，盐水对容器底的压力等于鸡蛋重加上盐水重；而容器一样、容器底面积一样，再根据压强公式p= 得出盐水对容器底部的压强关系．
11.【解析】【解答】解：A、原理是通电导体在磁场中受力．电动机就是利用这一原理来工作的．故A正确；
B、实验原理为：通电导体周围存在磁场．电铃就是应用该原理来工作的．故B正确；
C、实验说明：同名磁极相互排斥．不是光盘的原理．故C错误；
D、实验原理：电磁感应现象．发电机就是应用该原理来工作的．故D正确．
应选C
【分析】此题涉及的实验内容较多，解题时首先要弄清楚每一选项的物理原理，再看应用是否和原理相对应，最后进展判断．
12.【解析】【解答】解：由图1可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流．〔1〕当滑片位于左端时，电路为L的简单电路，电压表测电源的电压，
由图2可知，灯泡两端的最大电压为12V，即电源的电压U=12V，此时通过灯泡的电流IL=2A，
那么灯泡的额定功率PL额=UL额IL=12V×2A=24W，故AD正确；〔2〕由图2可知，小灯泡的I﹣U关系图象不是正比例函数，那么灯丝的电阻是变化的，故B错误；〔3〕当滑片位于右端时，接入电路中的电阻最大，电路中的电流最小，
由图2可知，灯泡两端的电压UL=3V，电路中的电流I=1A，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U滑=U﹣UL=12V﹣3V=9V，
根据欧姆定律可得，滑动变阻器的最大阻值：
R滑= = =9Ω，故C正确．
应选ACD．
【分析】由图1可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流．〔1〕当滑片位于左端时，电路为L的简单电路，电压表测电源的电压，根据图2读出灯泡两端的最大电压即为电源的电压以及通过灯泡的电流，根据P=UI求出灯泡的额定功率；〔2〕分析小灯泡的I﹣U关系图象，假设是正比例函数那么灯丝的电阻不变，否那么灯丝的电阻是变化的；〔3〕当滑片位于右端时，接入电路中的电阻最大，电路中的电流最小，根据图象读出得出电路中的电流和灯泡两端的电压，根据串联电路的电压特点求出滑动变阻器两端的电压，利用串联电路的电流特点和欧姆定律求出滑动变阻器的最大阻值．
13.【解析】【解答】解： A、由图可知，水泥桶在10s内上升了3m，那么水泥桶匀速上升的速度：
v= = =0.3m/s，故A错；
B、由图可知，0～10s内水泥桶上升的高度h1=3m，
由图可知n=3，那么拉力端移动的距离s=3h1=3×3m=9m，
不计滑轮与轴之间的摩擦及绳重，那么绳端的拉力：
F= 〔G动+G物〕= 〔285N+15N〕=100N，
拉力做的功：
W=Fs=100N×9m=900J，故B正确；
C、在0～8s内水泥桶上升的高度：h2=vt′=0.3m/s×8s=2.4m，
建筑工人对水泥桶做的功：
W=G物h2=285N×2.4m=684J，故C正确；
D、拉力端移动的速度：
v′=3v=3×0.3m/s=0.9m/s，
建筑工人对绳的拉力的功率：
P=Fv′=100N×0.9m/s=90W，故D正确．
应选BCD．
【分析】〔1〕由图2水泥桶上升的高度h随时间t变化关系可知水泥桶匀速上升，由图知在10s内上升了3m，利用速度公式求水泥桶匀速上升的速度；〔2〕从滑轮组的构造图上得出直接从动滑轮上引出的绳子股数n，那么s=nh，
由图知0～10s内水泥桶上升的高度，求出拉力端移动的距离；
不计滑轮与轴之间的摩擦及绳重，利用F= 〔G动+G物〕求拉力大小，再利用W=Fs求拉力做的功；〔3〕利用s=vt求出0～8s内水泥桶上升的高度，利用W=Gh求建筑工人对水泥桶做的功；〔4〕上面求出了拉力F，再求出拉力端移动的速度，利用P=Fv求建筑工人对绳的拉力的功率．
二、解答题
14.【解析】【解答】解：重力的方向总是竖直向下的，重力作用在物体的重心上；
由图可知支点是O点，从O点向动力F的作用线作垂线，支点到垂足的距离即为F的力臂L．如下图：

【分析】重力的方向总是竖直向下、作用点要画在物体上．
力臂的方法：首先确定支点；然后找到动力和阻力，并用虚线延长动力和阻力的作用线；画出支点到动力作用线和阻力作用线的垂线．
15.【解析】【解答】解：首先做出法线，光从空气斜射入玻璃中，折射角小于入射角，所以折射光线要靠近法线． 光从玻璃斜射入空气中时，折射角大于入射角，所以光线要远离法线．
【分析】要解决此题，需要掌握光的折射定律的内容：折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏折，折射角小于入射角．
相反，光从其它透明介质斜射入空气中时，折射角大于入射角．
16.【解析】【解答】解：首先区分上面三根线地线、火线、零线．〔1〕灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更平安．〔2〕安装平安用电原那么，上孔接地线；左孔接零线；右孔接火线．如以下图所示：

【分析】〔1〕灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．〔2〕三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
17.【解析】【解答】解：〔1〕根据天平的正确使用方法可知，用天平称量物体的质量时，应领先把天平放在水平台上，并将游码移至零刻度处，然后调节平衡螺母，使天平横梁水平，在判断天平横梁是否水平时，眼睛应注意观察指针是否指在分度盘的中央．〔2〕①矿石体积V=200ml﹣130ml=70ml=70cm3 ． ②矿石质量m=175g，密度ρ= = =2.5g/cm3=2.5×103kg/m3；
试验中因从烧杯中取出石块时粘有一局部水，量筒中补充的水较多，使测得的体积较大，算出的密度值较小．〔4〕通过增、减砝码后指针偏在分度盘中线左边一点，天平的左盘质量大一点点，向右移动游码使天平的横梁重新平衡，应选D．
故答案为：〔1〕游码；平衡螺母；指针是否指在分度盘的中央；〔2〕70；〔3〕2.5×103；偏小；〔4〕D．
【分析】〔1〕天平的正确使用方法：
一放：将托盘天平放置在水平桌面上，将游码拨至标尺左端零刻度线上；
二调：调节横梁左右两端的平衡螺母，使横梁平衡，此时指针恰好指在分度盘的中央或左右摆幅度相等；
三称：左物右码，用镊子向右盘中加减砝码，当加最小砝码横梁还不平衡时，调节游码在标尺上的位置，使天平再次平衡；
四记：物体的质量等于右盘中砝码的质量与标尺上游码所对应的刻度值之和．〔2〕矿石体积比拟大，不能直接放在量筒里，采用等体积的方法测量．矿石的体积等于量筒中倒入烧杯中的体积．〔3〕求出矿石的体积，又知道矿石的质量，根据密度公式求出矿石的密度．
由于矿石从水中取出带走一局部水，使倒入烧杯中的水的体积大于矿石的体积，所以密度会偏小．〔4〕测量物体质量时，指针有大的偏转时，通过增减砝码使天平横梁重新平衡，指针偏转较小时，移动游码使天平横梁重新平衡．
18.【解析】【解答】解：〔1〕电路连接过程中，开关应处于断开状态；〔2〕滑动变阻器应将滑片位于最大阻值处，滑动变阻器一上一下接入电路，可以接C点〔或D点〕，电压表要串联接入电路，电流表串联接入电路，补充实物连接如下图：
；〔3〕电流表选择0～0.6A量程，最少分度值为0.02A，所以示数为0.36A；
次数
1
2
3
U/V
2
2.5
3
I/A
0.36
0.4
0.42
亮度
暗→亮
根据欧姆定律I= 和串联电路的电流特点I1=I2可得，串联的电流的分压原理 = ，
小灯泡两端的电压为2V，要增大小灯泡两端的电压UL为额定电压2.5V，需要减小滑动变阻器接入电路的阻值R，故滑片应向A端移动；〔4〕电流表示数接近零，说明电路断路，而电压表示数接近电源电压，说明与电压表并联的电路发生了断路，如灯丝断了、灯座接触不良、开关接触不良、电流表断路等．〔5〕电灯的额定电压为2.5V，表格中对应的电流为0.40A，故额定功率P=UI=2.5V×0.40A=1W．
故答案为：〔1〕断开；〔2〕如下图；〔3〕0.36；A；〔4〕灯丝断了；〔5〕1W．
【分析】〔1〕电路连接过程中，为防止发生短路，开关应处于断开状态；〔2〕电流表与电灯串联，电压表与电灯并联，滑动变阻器应将滑片位于最大阻值处；〔3〕先确定电流表的量程和最少分度值，再读出示数；根据串联的电流的分压原理 = ，增大小灯泡两端的电压，需要减小滑动变阻器接入电路的阻值，判断滑片的移动方向；〔4〕电流表示数几乎为零，说明电路断路，电压表示数接近电源电压说明和电压表并联的灯泡发生了断路．〔5〕从表格中读出电压为2.5V时的电流，由P=UI计算额定功率．
19.【解析】【解答】解：〔1〕图中温度计的分度值为1℃，其示数为98℃．这一温度低于一标准大气压下水的沸点，可能是由于大气压低于一标准大气压造成的；〔2〕假设其它条件不变，实验开场时，仅将水的质量增加，那么只是水的加热时间变长，水的沸点不变，所以应是c图线；〔3〕①由表格中数据知，随着时间的推移，水温越低，温度下降得越慢；②当温度到达22℃后不再下降，说明此时温度与周围温度一样，不再发生热传递，因此周围温度为22℃；〔4〕由图象可以看出，水在自然冷却的过程中温度在降低，而且开场时温度降低很快，后来温度降低很慢，所以采用方案A方法效果更好．
故答案为：〔1〕98℃；大气压小于标准气压；〔2〕C；〔3〕①越慢；②22；〔4〕A．
【分析】〔1〕读取温度计示数时，要看清分度值，再看液柱的位置进展读数；水的沸点与气压有关，气压越低，沸点越低；〔2〕假设增加水的质量，在只能增加水沸腾所需的加热时间，水的沸点会不变；〔3〕①分析一样时间内温度的变化情况得出结论；②当水的温度与周围温度一样时，不再发生热传递；〔4〕根据水在自然冷却的过程中温度变化的规律来判断．
20.【解析】【解答】解：〔1〕实验时依次把蜡烛、凸透镜、光屏放在光具座上，调整他们的中心大致在同一高度，这样做的目的是使烛焰的像成在光屏中央．〔2〕①当凸透镜成实像时，物距增大，像距减小，像变小；②由表格可知，当物距为20cm时，像距为20cm，那么f= u= ×20cm=10cm；此时物距在一倍焦距和二倍焦距之间，像距应大于二倍焦距，故光屏应移至B区域才能找到清晰的像．当蜡烛在一倍焦距和二倍焦距范围内时，凸透镜成放大的实像；③凸透镜成虚像时，物像同侧，人眼应透过凸透镜向左观察；④香香同学偶然在凸透镜上看到了身后景物正立、缩小的像．它的成像原因是光的反射．
故答案为：〔1〕光屏；同一高度；〔2〕①减小；②B；一倍焦距和二倍焦距；③左；④反射．
【分析】〔1〕要成像，需将凸透镜置于蜡烛和光屏中央，并调整烛焰、凸透镜、光屏在同一高度，这样像才可以成在光屏中央；〔2〕①当凸透镜成实像时，物距增大，像距减小，像变小；②根据表格求出凸透镜的焦距，根据凸透镜成像规律分析；③凸透镜成虚像时，物像同侧；④光会在物质的外表发生反射．
三、计算题
21.【解析】【分析】〔1〕由液体压强公式p=ρ水gh可以求出槽底所受水的压强．〔2〕先算出小球悬浮在水中，螺线管对小球的力，再从表中找出对应的电流．由小灯泡标有“6V 3W〞字样，算出电阻，就可算出小灯泡消耗的功率．〔3〕先算出小灯泡正常发光时的电流，从表中找出此时通电螺线管对小球的吸引力，然后求出小球受到的浮力，由浮力公式求出小球排开水的体积，最后求出小球露出水的体积．
22.【解析】【解答】〔3〕解：闭合开关S，加热7.5min消耗的电能：W=Pt=880W×7.5×60s=3.96×105J，
饮水机加热过程中的热效率：η= ×100%= ×100%≈84.8%〔4〕解：由P= 可得，保温时，电路中的总电阻：R= = =1100Ω，
由串联电路电阻的特点可知，R2=1100Ω﹣55Ω=1045Ω，
由Q=I2Rt可得，保温时，R1、R2产生的电热之比Q1：Q2=R1：R2=55Ω：1045Ω=1：19
【分析】〔1〕水箱中水的体积，根据公式m=ρV可求水箱中水的质量，标准大气压下水的沸点是100℃，根据公式Q=cm〔t﹣t0〕求出烧开所吸收的热量；〔2〕开关S闭合时，此时电流为加热状态，根据P= 的变形公式即可求出电阻R1的阻值；〔3〕已经计算出水吸收热量，然后根据W=Pt求出消耗的电能，可利用公式η= ×100%求出饮水机的热效率；〔4〕根据P= 的变形公式即可求出保温时电路的总电阻，然后根据串联电路的特点求出电阻R2的阻值，最后根据Q=I2Rt求出保温时R1、R2产生的电热之比．
