四川省成都市2021年中考物理第一次诊断性考试模拟试卷
展开
这是一份四川省成都市2021年中考物理第一次诊断性考试模拟试卷，共22页。试卷主要包含了多项选择题〔共3题；共9分〕，填空题〔共8题；共18分〕，作图题〔共2题；共7分〕，实验题〔共4题；共18分〕，计算题〔共3题；共27分〕等内容，欢迎下载使用。

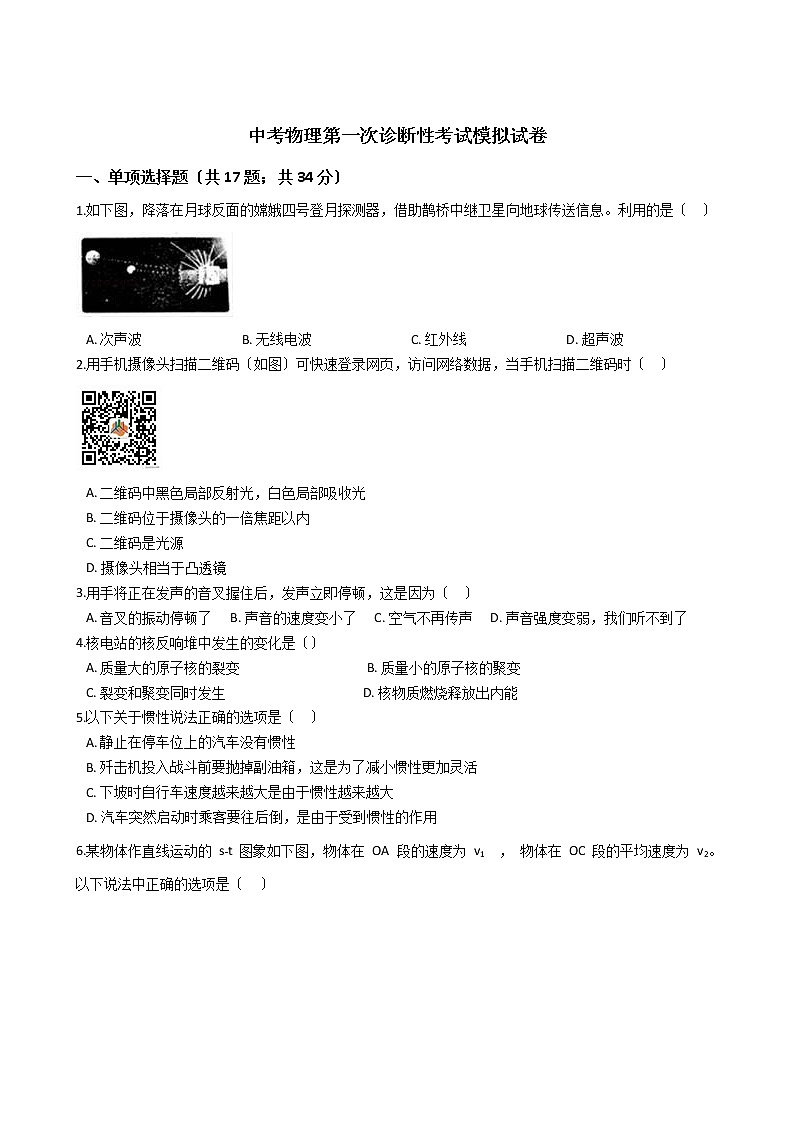

中考物理第一次诊断性考试模拟试卷
一、单项选择题〔共17题；共34分〕
1.如下图，降落在月球反面的嫦娥四号登月探测器，借助鹊桥中继卫星向地球传送信息。利用的是〔 〕
A. 次声波 B. 无线电波 C. 红外线 D. 超声波
2.用手机摄像头扫描二维码〔如图〕可快速登录网页，访问网络数据，当手机扫描二维码时〔 〕
A. 二维码中黑色局部反射光，白色局部吸收光
B. 二维码位于摄像头的一倍焦距以内
C. 二维码是光源
D. 摄像头相当于凸透镜
3.用手将正在发声的音叉握住后，发声立即停顿，这是因为〔 〕
A. 音叉的振动停顿了 B. 声音的速度变小了 C. 空气不再传声 D. 声音强度变弱，我们听不到了
4.核电站的核反响堆中发生的变化是〔〕
A. 质量大的原子核的裂变 B. 质量小的原子核的聚变
C. 裂变和聚变同时发生 D. 核物质燃烧释放出内能
5.以下关于惯性说法正确的选项是〔 〕
A. 静止在停车位上的汽车没有惯性
B. 歼击机投入战斗前要抛掉副油箱，这是为了减小惯性更加灵活
C. 下坡时自行车速度越来越大是由于惯性越来越大
D. 汽车突然启动时乘客要往后倒，是由于受到惯性的作用

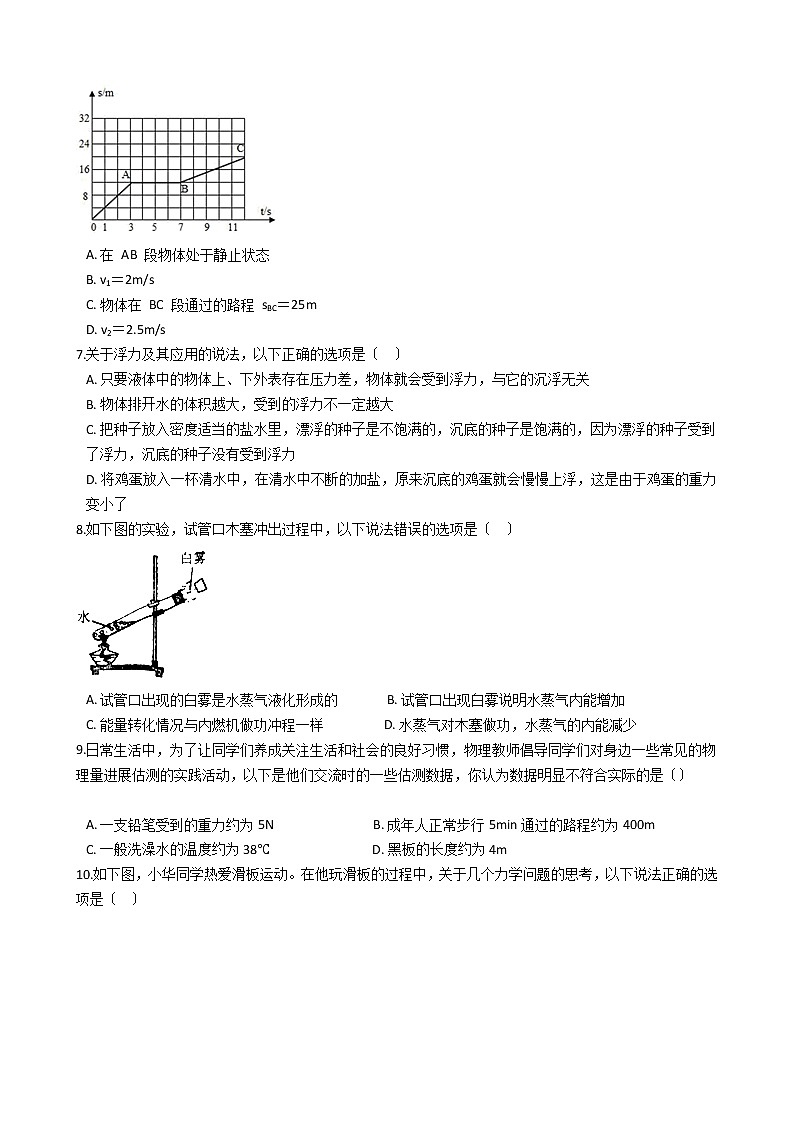

6.某物体作直线运动的 s﹣t 图象如下图，物体在 OA 段的速度为 v1 ， 物体在 OC 段的平均速度为 v2。以下说法中正确的选项是〔 〕
A. 在 AB 段物体处于静止状态
B. v1＝2m/s
C. 物体在 BC 段通过的路程 sBC＝25m
D. v2＝2.5m/s
7.关于浮力及其应用的说法，以下正确的选项是〔 〕
A. 只要液体中的物体上、下外表存在压力差，物体就会受到浮力，与它的沉浮无关
B. 物体排开水的体积越大，受到的浮力不一定越大
C. 把种子放入密度适当的盐水里，漂浮的种子是不饱满的，沉底的种子是饱满的，因为漂浮的种子受到了浮力，沉底的种子没有受到浮力
D. 将鸡蛋放入一杯清水中，在清水中不断的加盐，原来沉底的鸡蛋就会慢慢上浮，这是由于鸡蛋的重力变小了
8.如下图的实验，试管口木塞冲出过程中，以下说法错误的选项是〔 〕
A. 试管口出现的白雾是水蒸气液化形成的 B. 试管口出现白雾说明水蒸气内能增加
C. 能量转化情况与内燃机做功冲程一样 D. 水蒸气对木塞做功，水蒸气的内能减少
9.日常生活中，为了让同学们养成关注生活和社会的良好习惯，物理教师倡导同学们对身边一些常见的物理量进展估测的实践活动，以下是他们交流时的一些估测数据，你认为数据明显不符合实际的是〔〕
A. 一支铅笔受到的重力约为5N B. 成年人正常步行5min通过的路程约为400m
C. 一般洗澡水的温度约为38℃ D. 黑板的长度约为4m

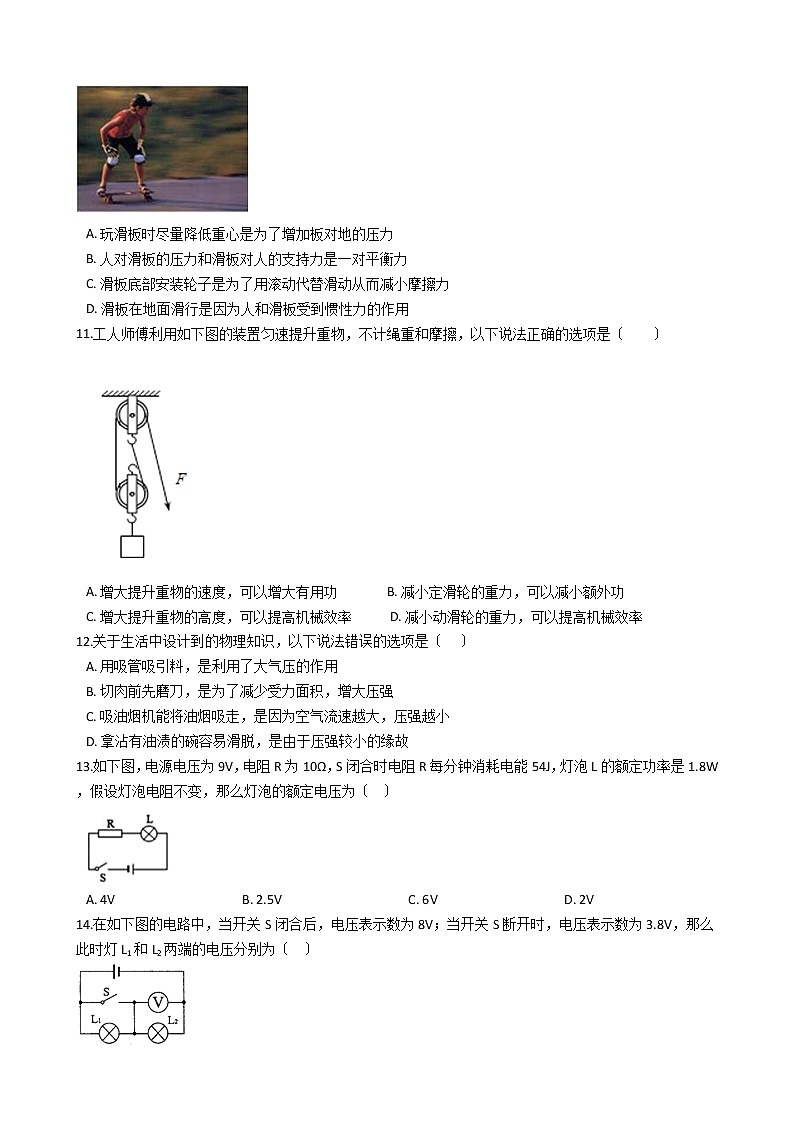

10.如下图，小华同学热爱滑板运动。在他玩滑板的过程中，关于几个力学问题的思考，以下说法正确的选项是〔 〕
A. 玩滑板时尽量降低重心是为了增加板对地的压力
B. 人对滑板的压力和滑板对人的支持力是一对平衡力
C. 滑板底部安装轮子是为了用滚动代替滑动从而减小摩擦力
D. 滑板在地面滑行是因为人和滑板受到惯性力的作用
11.工人师傅利用如下图的装置匀速提升重物，不计绳重和摩擦，以下说法正确的选项是〔 〕
A. 增大提升重物的速度，可以增大有用功 B. 减小定滑轮的重力，可以减小额外功
C. 增大提升重物的高度，可以提高机械效率 D. 减小动滑轮的重力，可以提高机械效率
12.关于生活中设计到的物理知识，以下说法错误的选项是〔 〕
A. 用吸管吸引料，是利用了大气压的作用
B. 切肉前先磨刀，是为了减少受力面积，增大压强
C. 吸油烟机能将油烟吸走，是因为空气流速越大，压强越小
D. 拿沾有油渍的碗容易滑脱，是由于压强较小的缘故
13.如下图，电源电压为9V，电阻R为10Ω，S闭合时电阻R每分钟消耗电能54J，灯泡L的额定功率是1.8W，假设灯泡电阻不变，那么灯泡的额定电压为〔 〕
A. 4V B. 2.5V C. 6V D. 2V
14.在如下图的电路中，当开关S闭合后，电压表示数为8V；当开关S断开时，电压表示数为3.8V，那么此时灯L1和L2两端的电压分别为〔 〕
A. 4.2V、3.8V B. 3.8V、8V C. 3.8V、4.2V D. 8V、3.8V
15.以下说法中正确的选项是〔 〕
A. 春暖花开时闻到花香说明分子在不停的做无规那么运动
B. 温度越高的物体，放出的热量一定越多
C. 金属块很难被压缩，这说明原子之间没有间隙
D. 物体的内能增大，温度一定升高
16.以下图是探究凸透镜成像规律时烛焰、凸透镜、光屏所处的位置，在光屏上恰能看到一清晰的像。以下仪器中利用这一成像原理可以制成〔 〕
A. 照相机 B. 放大镜 C. 投影仪 D. 潜望镜
17.如下图，水平桌面上放置有甲、乙两个底面积一样的圆柱形容器，甲容器中盛有液体 A，物块 M 漂浮在液体 A 中，物块 M 排开液体的质量为 m1 ， 液体 A 对甲容器底部的压强为 p1；乙容器中盛有液体 B，物块 N 悬浮在液体 B 中，物块 N 排开液体的质量为 m2 ， 液体 B 对乙容器底部的压强为 p2。此时两容器的液体深度恰好相等。容器中液体 A、B 质量相等，物块 M、N 为材料一样的实心物体。以下判断中正确的选项是〔 〕
A. p1＜p2 B. m1＜m2 C. p1＞p2 D. m1＝m2
二、多项选择题〔共3题；共9分〕
18.“从生活走向物理，从物理走向社会〞是我们学习物理的根本理念。根据你所学的知识判断图中不正确的选项是〔 〕
A. 图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B. 只要拿着试电笔接触火线，其内部的氖管就会发光
C. 图中带开关的灯泡和三脚插座的接法是错误的
D. 图中的灯泡、两脚插座是并联关系
19.如下图的电路中，电源两端的电压保持不变。只闭合开关 S1时，将滑动变阻器的滑片移至最左端，电流表 A1的示数为 1.2A，再将滑片移至最右端，电压表 V2 的示数变化了 4V，电流表 A1 的示数变化了 0.8A；只闭合开关 S1、S2时，电路消耗的功率为 P，只闭合开关 S1、S3时，电路消耗的功率为 P'． P∶P'＝1∶2，假设将开关 S1、S2 和 S3都闭合，那么以下说法不正确的选项是〔 〕
A. R1、R3的阻值分别为 2.5Ω、5Ω
B. 电压表 V1 的示数始终为 18V
C. 电流表 A2最小示数为 0.6A
D. 电路消耗的最小功率为 108W
20.某种煤油有关数据如表：〔 〕
熔点
﹣30℃
热值
4.5×107J/kg
沸点
160℃〔一个标准大气压〕
比热容
2.1×103J/(kg⋅℃〕
密度
0.8×103kg/m3
体积膨胀系数
1×103/℃
如图，有一只煤油加热灯，内装 50g 煤油，正在加热烧杯中质量为 200g，初温为 20℃的煤油，经过 10min 后，烧杯中的煤油温度升为 80℃，加热灯中的煤油变为 48g，假设不计加热过程中煤油的蒸发，当地气压为一个标准大气压，假设杯中煤油一样时间吸热相等，那么〔 〕
A. 在这 10min 内，装置的加热效率为 28%
B. 加热过程中，杯中煤油密度不变
C. 杯中煤油每秒平均吸热为 150J
D. 假设继续再加热 20min，煤油温度会变为 160℃
三、填空题〔共8题；共18分〕
21.2021年诺贝尔物理学家奖颁发给蓝色发光二极管创造者．二极管是用________〔选填“导体〞“半导体〞或“绝缘体〞〕材料制成的、正是因为集齐________ 、绿、蓝三原色的LED光，才能产生照亮世界的LED白色光源．
22.小青将点燃的蜡烛分别放在如下图的a、b、c点探究凸透镜成像规律，蜡烛在________点时，凸透镜右侧光屏上成的像最大，像是________〔选填“正立〞或“倒立〞〕的．
23.如图甲所示，一辆搬运砖头的独轮车，车箱和砖头所受总重力G=1200N，推车时人手向上的力F应为________ N．如图乙所示的动滑轮，支点为O，那么动力臂LF是阻力臂LG的________ 倍．
24.将点燃的蜡烛置于自制的小孔成像仪前，调节二者的位置，在屏上得到如下图的蜡烛清晰倒立的像。小孔成像的原理是光的________，假设将蜡烛远离成像仪，蜡烛的像将________〔选填“变大〞、“变小〞或“不变〞〕。
25.如下图是某款电热水器的电路原理图。R1、R2 为电热丝，通过旋转手柄可使扇形开关 S 同时接触两个相邻触点，实现冷水挡、温水挡、热水挡之间的切换。当开关同时接触 2、3 触点时电热水器处于________〔选填“冷水档〞、“温水挡〞或“热水挡〞〕工作状态。假设 R2=2R1 ， 电热水器在温水挡正常工作时电功率为2000W，那么它在热水挡正常工作 1min 消耗的电能为________J。
26.现在许多宾馆都利用房卡取电，如下图。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的________， 房间里各用电器之间是________联的；司机能通过车内的后视镜看到乘客，这是光的________〔填“反射〞或“折射〞现象；在轿车刹车过程中，车轮外表的温度会升高，这是通过________的方式改变其内能。
27.利用如图甲所示的电路探究“通过导体的电流与电阻的关系〞，根据实验的数据绘出了 I﹣ 图象，如图乙所示。分析图象可知，当通过它的电流为 0.2A 时， 导体的电阻为________Ω；实验过程中，要保持导体两端电压为________V 不变。
28.体积相等的甲乙两实心物体，其密度分别是0.8×103千克/米3和1.2×103千克/米3 ， 同时投入水中，静止后所受浮力之比为________ ；如果甲、乙两物体的质量相等，那么在水中静止后所受浮力之比为________ ．
四、作图题〔共2题；共7分〕
29.将图中的三孔插座(带保险盒)正确接入电路．
30.某剧组为拍摄节目需要，设计了如下图的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：
⑴杠杆所受拉力的力臂L1；
⑵杠杆所受阻力F2的示意图．
五、实验题〔共4题；共18分〕
31.小红和小军想通过实验测出 1 元硬币的密度，他们在实验室找到天平、砝码、量筒。小红用 1 枚硬币做实验，小军用 10 枚硬币做实验。
〔1〕教师认为小军的做法更科学合理。因为小军的做法是采用________法来减小误差；
〔2〕以下是小军设计的实验步骤，按合理顺序排列番号是________；
A、把 10 枚硬币全部浸入水中，并记下水面的刻度值
B、计算 10 枚硬币的体积
C、计算 10 枚硬币的密度
D、用天平测量 10 枚硬币的质量
E、在量筒内倒入适量的水，并记下水面的刻度值
〔3〕天平平衡时右盘所加砝码及游码的位置如图，10 枚硬币放入量筒前后的液面读数分别是 35.0mL和 43.0mL 情况，由此可知，所测 1 元硬币的密度为________kg/ 。
32.“测定小灯泡的功率〞电路如图 1，实物图中是即将连接完成的电路，其中电源为三节新干电池，灯泡额定电压为 3.8V，灯丝电阻约为 10Ω，滑动变阻器标有“10Ω，1A〞字样
〔1〕对照电路图，用笔画线代替导线，将图 2 所示电路中未连接局部连接好；
〔2〕当闭合电路中的开关时，假设出现以下不正常现象。请你从以下选项中选择可能的原因填入表中〔只填选项代号〕
A．电路中 a、b 间短路 B．电路中 a、b 连续路
C．滑动变阻器连入电路中的电阻太小
甲乙丙电路中出现的不正常现象的原因
顺序
电路中出现的不正常现象
可能原因
电灯亮暗
电流表示数
电压表示数
甲
不亮
0.54
0
________
乙
很亮
0.42
4.2
________
丙
不亮
0
4.5
________
〔3〕要测出小灯泡的额定功率，应调节滑动变阻器使电压表示数为________V，假设此时电流表的示数如图，其电流为________A，该灯的额定功率是________W。
33.在“探究杠杆平衡条件〞的实验中：
〔1〕小丽把杠杆支在支架上，调节杠杆两端的平衡螺母，使杠杆在________位置平衡．
〔2〕如图甲所示，在杠杆右边B处挂两个一样的钩码，要使杠杆仍在水平位置平衡，应在杠杆左边A处挂________个一样的钩码．
〔3〕如图乙所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，杠杆仍然在水平位置平衡，弹簧测力计的拉力F________(选填“变大〞“不变〞或“变小〞)，原因是________。
34.在学习了“伏安法测电阻〞的实验后，同学们积极动脑设计了很多测电阻的电路．其中小华设计的测量电阻的电路〔如图〕，在MN之间接入待测电阻，可以在电流表表盘上直接读出电阻阻值，小华已经标出了局部电阻值〔如图〕，由电表表盘数据可知：
〔1〕该电路电源电压是________V，定值电阻R0是________Ω；
〔2〕该电表测量电阻的最小值是________Ω；
〔3〕小明想要测量一个阻值约为几百欧的电阻RX ， 实验室提供的器材有电压为3V的电源、电压表〔量程0～15V，0～3V〕，电流表〔量程0～3A，0～0.6A〕，滑动变阻器R1和电阻箱R2〔0～9999Ω 5A〕各一个，开关、导线假设干．小明设计的电路图如下图的几种方案来测RX的电阻，其中可行的有________．
六、计算题〔共3题；共27分〕
35.如下图，电源电压保持不变，灯泡上标有“12V 6W〞，定值电阻R1=120Ω，滑动变阻器R2上标有“50Ω、1A〞，电压表的量程选用“0〜3V〞。断开S2 ， 闭合S和S1 ， 滑片P移到B端，灯泡刚好正常发光。
〔1〕将滑片P移到B端，三个开关都闭合，lmin内电路消耗的电能是多少？
〔2〕断开S1 ， 闭合S和S2 ， 在平安前提下，调节滑片P的过程中，电路消耗的最小功率是多少？
36.如下图，据报道，某奇男子凭借一根不经任何加工的毛竹横渡富春江．人与手上物体的总质量为80kg，他两只脚站在毛竹上的受力面积是400cm2 ． 求：
〔1〕他对毛竹的压强为多少；
〔2〕假设他所用的那一根毛竹质量为210kg，体积为0.3m3 ， 请通过计算说明他“能〞或“不能〞实现水上漂行．〔g=10N/kg〕
37.用如图甲所示的滑轮组提升水中的物体M1 ， 动滑轮A所受重力为G1 ， 物体M1完全在水面下以速度v匀速竖直上升的过程中，卷扬机加在绳子自由端的拉力为F1 ， 拉力F1做功的功率为P1 ， 滑轮组的机械效率为η1；为了提高滑轮组的机械效率，用所受重力为G2的动滑轮B替换动滑轮A，如图乙所示用替换动滑轮后的滑轮组提升水中的物体M2 ， 物体M2完全在水面下以一样的速度v匀速竖直上升的过程中，卷扬机加在绳子自由端的拉力为F2 ， 拉力F2做功的功率为P2 ， 滑轮组的机械效率为η2。G1-G2=30N，η2-η1=5%， ，M1、M2两物体的质量相等，体积V均为 ，g取10N/kg，绳重、轮与轴的摩擦及水的阻力均可忽略不计。求：
〔1〕物体M1受到的浮力F浮；
〔2〕拉力F1与F2之比；
〔3〕物体M1受到的重力G。
答案解析局部
一、单项选择题
1.【解析】【解答】解：卫星是通过电磁波和地球进展信息交流的，故鹊桥中继卫星向地球传送信息，利用的是电磁波，即无线电波。
故答案为：B
【分析】现代社会为信息社会，信息的传播离不开电磁波，故应掌握电磁波的性质及应用，如：无线电播送、电视、手机都是靠电磁波来传递信息的，微波炉利用微波加热食物等.
2.【解析】【解答】A. 当扫描黑白相间的条纹时，黑色条纹吸收所有光线，故黑色条纹不反射色光，而白色条纹能够反射所有色光，A不符合题意；
B. 照相机是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，因此，“扫入〞二维码时镜头和二维码的距离大于二倍焦距．B不符合题意．
C. 二维码不是光源，本身不发光，C不符合题意；
D. 摄像头相当于凸透镜，成倒立缩小实像，D符合题意；
故答案为：D.
【分析】该题目考察的是凸透镜成像规律，当物距不同时，成像的性质也不同，结合凸透镜成像规律分析求解即可。
3.【解析】【解答】因声音是由物体的振动产生的，如果用手将正在发声的音叉握住后，音叉不再振动，也就不会再发出声音。
故答案为：A。
【分析】该题目考察的声音产生的条件，声音是由物体振动产生的，物体的振动必然会产生声音。
4.【解析】【解答】原子弹是核裂变不加控制，在极短的时间内释放出巨大的能量的武器，而用人工控制链式反响的速度和平利用核能，是核电站的原理．
应选A．
【分析】裂变是由较重的原子核分裂成较轻的原子核，会释放出巨大的能量，原子弹和核电站都是利用了这一原理，这跟核聚变是不一样的过程．
5.【解析】【解答】A．一切物体在任何时候都有惯性，故静止在停车位上的汽车也具有惯性．A不符合题意；
B．歼击机投入战斗前要抛掉副油箱，质量减小，惯性减小，所以这是为了减小惯性更加灵活，B符合题意；
C．下坡时自行车速度越来越大，是因为重力势能转化成了动能，而其质量不变，惯性是不变的，C不符合题意；
D．当汽车突然启动时，汽车向前运动，而人由于惯性还要保持原来的静止状态，所以人会向后倾倒，惯性不是力，不能说受到惯性的作用，D不符合题意．
故答案为：B
【分析】物体总有一种保持原来运动状态的趋势，这就是物体的惯性，惯性的大小只与物体的质量有关，与运动的速度没有关系。
6.【解析】【解答】A．在AB段中，随着时间的增加，路程不变，那么物体处于静止状态；A符合题意；
B．由图象可知sOA=12m，tOA=3s
那么速度v1= =4m/s
B不符合题意；
C．由图象可知，物体在BC段通过的路程sBC=20m-12m=8m
C不符合题意；
D．图象可知，总路程s=20m，全程的时间t=12s，那么全程的平均速度〔OC段的平均速度〕v2= ≈1.67m/s
D不符合题意。
故答案为：A。
【分析】s-t图像中，横坐标为时间，纵坐标为位移，图像的斜率是速度，结合图像分析求解即可。
7.【解析】【解答】解：A、浸在液体里的物体，受到液体对物体产生向上托的力叫浮力；原因是液体对物体有向下的压力作用，由于液体具有流动性，同时液体对物体产生向上的压力作用，其中向上的压力大于向下的压力，这个压力差即物体受到的浮力，故A正确； B、由阿基米德原理公式：F浮=ρ液gv排可知，物体排开水的体积越大受到的浮力越大，故B错误；
C、在质量一定时，饱满种子的体积要比不饱满的种子的体积小，由密度公式ρ= 知：饱满种子的密度大；根据物体的浮沉条件知：密度大的饱满种子大于盐水的密度会下沉，而密度小的不饱满种子小于盐水的密度会上浮，最终漂浮在水面上，故C错误；
D、将鸡蛋放入一杯清水中，在清水中不断的加盐，原来沉底的鸡蛋就会慢慢上浮，这是由于增大了液体的密度、增大了浮力，鸡蛋的重力是不变的，故D错误．
应选：A．
【分析】〔1〕浸没在液体中的物体，液体对物体向上的压强大于向下的压强，向上的压力大于向下的压力，物体受到向上和向下的压力差的作用，这个压力差是物体受到的浮力；〔2〕阿基米德原理公式：F浮=ρ液gv排 ， 要知道决定浮力大小的因素是ρ液和V排；〔3〕物体的沉浮条件是ρ液＞ρ物时，物体上浮；ρ液=ρ物时，物体悬浮；ρ液＜ρ物时，物体下沉．②饱满种子密度大、不饱满种子密度小；〔4〕鸡蛋原来沉在水底说明受到的浮力小于鸡蛋重，现在鸡蛋上浮说明受到的浮力大于鸡蛋重，浮力增大的原因是向水中加盐，增大了液体的密度．
8.【解析】【解答】解：A、试管口出现的白雾是水蒸气遇冷液化形成的小水珠，故A说法正确；
B、试管口出现白雾是水蒸气放出热量，发生液化形成的，内能减少；故B说法错误；
C、内燃机的做功冲程是内能转化为机械能，该实验中是水蒸气对活塞做功，内能转化为机械能，两者能量转化的形式一样；故C说法正确；
D、木塞冲开，水蒸气对木塞做功，水蒸气的内能减少，故D说法正确．
应选B．
【分析】木塞冲出过程也是水蒸气的内能转化为塞子机械能的过程，水蒸气的内能会减小，温度降低．
9.【解析】【分析】做这种题目，要对一些常见的物理量要有一定的估测能力，根据生活常识去判断题目的对错．
【解答】A、一个中学生完全浸没在水中受到的浮力接近于他的重力为500N；
B、成年人正常步行5min通过的路程约为s=vt=1.2m/s×300s=360m；
C、一般洗澡水的温度约为38℃；
D、黑板的长度约为4m．
应选A．
【点评】此题考察的是学生对一些常见物理量的估测能力，需要学生对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案．
10.【解析】【解答】A．玩滑板时尽量降低重心是为了增加人的稳定性，不能增加压力；A不符合题意；
B．人对滑板的压力，受力物体是滑板；对人的支持力，受力物体是人，压力和支持力不是一对平衡力，而是一对相互作用力，B不符合题意；
C．用滚动代替滑动可以减小摩擦，因此滑板底部安装轮子是利用了滚动代替滑动可以减小摩擦力；C符合题意；
D．人和滑板在地面滑行，由于惯性继续向前滑行，滑板停下来是因为受到摩擦力，而不是惯性消失，D不符合题意。
故答案为：C。
【分析】减小摩擦力可以通过减小接触面粗糙程度、减小压力和变滑动摩擦为滚动摩擦的方式来减小。
11.【解析】【解答】解：
〔1〕滑轮组的机械效率η====， 所以机械效率的上下与物体被提升的高度和提升速度无关，故A、C不正确；
〔2〕使用滑轮组时，克制动滑轮重所做功为额外功，由滑轮组的机械效率η====可知，减小动滑轮重力可减小额外功，定滑轮的重力不影响额外功的多少，故C不正确、D正确．
应选：D．
【分析】〔1〕滑轮组的机械效率是指有用功和总功的比值，比值越大，机械效率越高．
〔2〕要提高滑轮组的机械效率可以，有用功一定时，减少额外功；额外功一定时，增大有用功．
12.【解析】【解答】A．我们能利用吸管把瓶中的汽水吸到嘴里，是利用大气压强，将饮料压入口中，A正确，不符合题意；
B．菜刀钝了在磨刀石上磨一磨，是通过减小受力面积的方法来增大压强，B正确，不符合题意；
C．抽油烟机是空气流速加快，油烟机内的空气压强减小，外界压强大，从而把油烟抽走，C正确，不符合题意；
D．因为有油渍的碗接触面变的光滑，手与碗之间的摩擦力减小，更容易滑脱，而不是由于压强较小的缘故，D错误，符合题意。
故答案为：D。
【分析】减小摩擦力可以通过减小接触面粗糙程度、减小压力和变滑动摩擦为滚动摩擦的方式来减小。
13.【解析】【解答】由电路图可知，灯泡L与电阻R串联，因串联电路中各处的电流相等，由W=I2Rt可得，电路中的电流
由 可得，电路中的总电阻
因串联电路中总电阻等于各分电阻之和，那么R的阻值R=R总﹣RL=30Ω﹣10Ω=20Ω
由 可得，灯泡的额定电压
故答案为：C。
【分析】结合电阻的阻值、通电时间和消耗的电能求解电路中的电流，结合欧姆定律求解灯泡电阻，利用功率的变形公式求解电压即可。
14.【解析】【解答】当开关闭合时，灯泡L1发生短路，即此时电压表测的是L2两端的电压，同时也是电源电压，此时电压表的示数是8V，即电源电压是8V；当开关断开时，两灯泡串联，且电压表测的是L2两端的电压，此时电压表示数为3.8V，故L2两端的电压是3.8V，据串联电路中总电压是各用电器电压之和的规律可知，此时L1两端的电压应是
故答案为：A。
【分析】分析电路构造，两个小灯泡是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解即可。
15.【解析】【解答】A．春暖花开时闻到花香是花香分子的扩散现象，说明分子在不停的做无规那么运动，A符合题意；
B．物体放出热量与物体的比热容、质量和末温都有关，B不符合题意；
C．根据分子动理论知道，金属块很难被压缩，是由于物质分子间存在相互作用的斥力，C不符合题意；
D．物体的内能增大，温度不一定升高，如晶体物质熔化时，吸收热量，内能增大，但温度不变，D不符合题意．
故答案为：A
【分析】该题目考察的是分子动理论，物质是由大量分子构成的，分子之间存在间隙，分子在永不停息的做无规那么运动，分子之间既有引力，也有斥力，结合题目的表述分析即可。
16.【解析】【解答】由图示可知，此时的物距小于像距，所成的像是倒立、放大的实像，此时的应用是投影仪，照相机成倒立缩小的实像，放大镜成正立放大的虚像，潜望镜属于平面镜成像。
故答案为：C。
【分析】当物距f2f，成倒立、放大的实像，应用为幻灯机、电影放映机、投影仪。
17.【解析】【解答】AC．由图可知M漂浮，N悬浮，根据物体的浮沉条件可知ρA＞ρM ， ρB=ρN
由于物块M、N为材料一样的实心物体，那么ρM=ρN
所以ρA＞ρB
由于两容器的液体深度恰好相等，根据p=ρgh可知p1＞p2
A不符合题意，C符合题意；
BD．由于容器中液体A、B质量相等ρA＞ρB
由 可知，液体的体积关系是VA＜VB
根据两容器的液体深度相等可知容器里的液体与物块浸没的体积之和相等；所以根据V排=V总-V液
可知物块排开液体的体积关系是VM排＞VN排
由于ρA＞ρB
根据m排=ρ液V排可知m1＞m2
BD不符合题意。
故答案为：C。
【分析】求解液体内部的压强，利用公式p＝ρgh，其中ρ是液体的密度，h是深度；当物体受到的浮力大于重力时，物体上浮直至漂浮。
二、多项选择题
18.【解析】【解答】A．图中的三脚插座对应用电器的三线插头，插头最上面的那条导线与用电器的外壳相连，这样可以防止因外壳漏电发生触电，A正确，不符合题意；
B．测电笔使用正确时，手接触笔尾金属体，测电笔与火线相连，氖管能发光，如果使用不正确，那么氖管不能发光，B错误，符合题意；
C．开关应接在火线与灯泡之间，图中开关接到零线上，是错误的；三孔插座的接法：左零右火，中间接地线，三孔插座接法正确，C错误，符合题意；
D．家庭电路中各用电器工作过程中互不影响，所以用电器、插座之间都是并联连接，D正确，不符合题意。
故答案为：BC。
【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止外表带电而引发触电事故。两孔插座遵循遵循左零右火的连线，三孔插座遵循遵循左零右火上接地的连线，火线有电，零线没有电。
19.【解析】【解答】由图知，只闭合开关S1时，R1、R2、R3串联，滑片移至最左端，R2的阻值为零，由题意知 ①
将滑片移至最右端时，变阻器的阻值最大，电路中的电流减小，由题意知 ②
电压表V2测量R3两端的电压，由题意知
只闭合开关S1、S2时，电路中只有R1的简单电路，只闭合开关S1、S3时，电路中只有R3的简单电路，由题意知P∶P'＝1∶2
∶ =1∶2
解得R1=2R3=2×5Ω=10Ω
将R1=10Ω，R3=5Ω
代入①②并联立解得U=18V，R2=30Ω
开关S1、S2和S3都闭合时，三电阻并联，电压表V1被短路，电压表V2测电源的电压，电流表A1测干路电流，电流表A2测R1和R2支路的电流之和。
A．由以上分析知R1=10Ω，R3=5Ω，A错误，符合题意；
B．开关S1、S2和S3都闭合，电压表V1被短路，示数为零，B错误，符合题意；
C．电流表A2测量R1、R2的总电流，当R2阻值最大时，其电流值最小，可知最小示数为
C错误，符合题意；
D．当变阻器的阻值最大时，电路中的电功率最小，电路的最小功率
D正确，不符合题意。
故答案为：ABC。
【分析】分析电路构造，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
20.【解析】【解答】AC．在这10min内，烧杯中煤油吸收的热量Q吸=cm1(t1-t0)=2.1×103J/(kg⋅℃)×0.2kg×(80℃-20℃)=2.52×104J
加热灯完全燃烧煤油放出的热量Q放=m2q=(0.050kg-0.048kg)×4.5×107J/kg=9×104J
所以装置的加热效率
那么杯中煤油每秒平均吸热为
A符合题意，C不符合题意；
B．加热过程中，烧杯中煤油的体积增大，而质量不变〔不计加热过程中煤油的蒸发〕，那么其密度减小，B不符合题意；
D．假设再继续加热20min，加热灯放出热量Q吸1=42J/s×20×60s=5.04×104J
10min内，加热灯燃烧煤油的质量为2g，那么继续加热20min，加热灯中的煤油未燃烧完。
杯中煤油的温度
那么杯中煤油已沸腾，所以其温度为160℃，D符合题意。
故答案为：AD。
【分析】结合水的质量和温度的变化量，利用比热容公式求解水吸收的热量即可；结合燃料的质量，利用热值公式求解燃料释放的热量；水吸收的热量为有用功，释放的热量为总功，利用水吸收的热量除以燃料燃烧释放的热量即为加热效率；结合水的质量和吸收的热量，利用比热容公式求解水温度的变化量即可。
三、填空题
21.【解析】【解答】二极管是利用半导体材料制成的；红、绿、蓝是色光的三原色，利用这三种颜色的光可以混合成其他各种色光．
故答案为：半导体；红．
【分析】〔1〕利用半导体材料可以制成二极管、三极管等元件；
〔2〕光的三原色是红、绿、蓝．
22.【解析】【解答】解：
当物体位于1倍、2倍焦距之间时，成放大的实像，此时越靠近1倍焦距，所成的像越大，要使成的实像最大，蜡烛要放在b点．此时物体成倒立、放大的实像．
故答案为：b；倒立．
【分析】①凸透镜的成像规律和物距有关，即：u＞2f时，成倒立、缩小的实像；u=2f时，成倒立、等大的实像；f＜u＜2f时，成倒立、放大的实像；u＜f时，成正立、放大的虚像．②动态成像规律：当凸透镜成实像时，满足“物近像远像变大〞．③凸透镜成实像时，物与像的上下、左右都相反．
23.【解析】【解答】解：〔1〕由图可知：独轮车在使用过程中，L1=1m，L2=0.3m，
根据杠杆平衡原理F1L1=F2L2得：FL1=GL2 ，
所以，
〔2〕如图乙所示的动滑轮，支点为O，由于动滑轮实质上是个动力臂是阻力臂二倍的杠杆．即动力臂LF是阻力臂LG的2倍．
故答案为：360；2．
【分析】〔1〕结合图片判断出独轮车在使用过程中动力臂和阻力臂的大小，再根据杠杆平衡原理计算人手向上的力的大小．
〔2〕动滑轮实质上是个动力臂是阻力臂二倍的杠杆．
24.【解析】【解答】物体发出或反射的光通过小孔后，在小孔后面的光屏上形成倒立的实像，这就是小孔成像，故小孔成像的原理是光的直线传播。当蜡烛距孔的距离改变时，成像的大小也开场改变，距小孔越近时，像越大；据小孔越远，像越小。
【分析】小孔成像证明了光沿直线传播，小孔成像成倒立的实像，像的大小与光屏到小孔的距离有关，成像的形状与物体本身的形状有关，与小孔的形状无关。
25.【解析】【解答】结合电路图知，当触点2与3接触，电路中只有R1工作；触点1、2分别与3、4接触，电阻R1、R2并联在电路中，触点1与4接触，电路中只有R2工作。而R2=2R1 ， 由 知，触点2与3接触，电热水器处于温水挡，触点1、2分别与3、4接触，电热水器处于热水挡，触点1与4接触，电热水器处于冷水挡。温水挡正常工作时
冷水挡正常工作时的功率
热水挡正常工作时的电功率P热=P冷+P温=1000W+2000W=3000W
工作1min消耗的电能W=P热t=3000W×60s=1.8×105J
【分析】通过功率公式可知，电压一定时，电路中的电阻越大，电路的功率就越低，电阻越小，电路的功率就越高；利用功率公式P=U2/R求解功率，乘以工作时间即为消耗的电能。
26.【解析】【解答】开关的作用是控制电路的通断，房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路干路上的开关。房间里各用电器之间工作情况是互不影响，所以各用电器之间是并联。司机从后视镜看到汽车后面的景物，是光的反射。改变物体内能的方式有做功和热传递，做功改变物体的内能的实质是能量的转化，热传递改变物体内能的实质是内能的转移。在轿车刹车过程中，车轮外表的温度会升高，是摩擦生热，这是通过做功的方式改变其内能的。
【分析】电路的根本构造包含电源、用电器、开关和导线，开关控制电路的通断；电路的根本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；物体外表会把光从一个方向反射到另一个方向上去，这种现象叫做光的反射，由于光的反射现象的存在，我们能看到不发光的物体；做功可以改变物体的内能，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小。
27.【解析】【解答】从图乙可知，当通过它的电流为 0.2A 时，此时的电阻的倒数为0.1Ω-1 ， 那么此时的电阻为10Ω。探究电流与电阻的关系，需要控制电压不变，即此时的电压是恒定的，根据欧姆定律即可知道电压为
故电压为2V。
【分析】分析电路构造，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压。
28.【解析】【解答】〔1〕因为ρ甲＜ρ水 ， ρ乙＞ρ水 ， 所以投入水中，静止后甲物体漂浮；乙物体下沉容器底，即全部浸没；那么
F浮甲=G=m甲g=ρ甲gV；
F浮乙=ρ水gV排=ρ水gV；
由于甲乙两物体体积相等，那么====；
〔2〕如果甲、乙两物体的质量相等，由〔1〕可知：
静止后甲物体漂浮；那么F浮甲=G=mg．乙物体下沉容器底，那么由ρ=得：V排=，
F浮乙=ρ水gV排=ρ水g×， ====．
故答案为：4：5；6：5．
【分析】〔1〕首先根据甲乙两物体的密度，利用物体的浮沉条件判定其静止后状态；然后利用F浮=ρgV排或F浮=G可计算其浮力，从而得出浮力之比．
〔2〕由〔1〕已经判断出其静止后状态；然后根据甲乙两物体的质量一样利用F浮=ρgV排或F浮=G可计算其浮力，从而得出浮力之比．
四、作图题
29.【解析】【解答】连接三孔插座，依据是“左零、右火、上地〞；
只有一个保险盒时，保险丝应连接在火线上，这样一旦因为电流过大而烧断时，火线与插座断开，更平安，所以作图如下：
【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止外表带电而引发触电事故。
30.【解析】【解答】过A点作竖直向下的力，即阻力F2；过支点O作垂直于动力作用线的垂线段，即动力臂L1 ． 如下图
【分析】杠杆上的力臂是从支点到力的作用线的垂线；杠杆上的阻力是阻碍杠杆转动的力。
五、实验题
31.【解析】【解答】(1)小军用10枚硬币进展实验，在测量质量及体积时都比直接测量1枚硬币的误差更小，所以小军的做法更科学合理。
(2)用10枚硬币来进展实验，应先用天平测量硬币的质量，然后将硬币都浸入水中，测得硬币的体积，便可测出硬币的密度，所以合理的实验步骤是：DEABC。
(3)由图示知，硬币的质量m=50g+10g+4g=64g
由题意知，硬币的体积V=43.0mL-35.0mL=8mL=8cm3
那么1元硬币的密度
【分析】〔1〕测量一枚硬币的体积比拟困难，可以测量多枚硬币的体积减小误差；
〔2〕〔3〕当天平再次平衡后，物体的质量等于砝码的质量加上游码的示数，用量筒测量液体的体积，观察量筒的分度值读数即可，利用排水法，即末状态的体积减初状态的体积即为石块的体积；利用密度公式求解物体的密度即可。
32.【解析】【解答】(1)由图1知，测定不灯泡的功率所用电路是串联电路，由题意知，灯泡的额定电压为3.8V，灯泡正常工作时的电流约为
所以电压表所选量程为0~15V，电流表所选量程为0~0.6A，所以实物连接如以下图：
(2)由表格知，开关闭合时，灯泡不亮，电流表示数为0.54A，电压表无示数那么是灯泡短路了，即电路中a、b间短路，所以是A选项正确。灯泡很亮，电流表有示数，电压表示数接近电源电压，那么是滑动变阻器连入电路中的电阻太小，所以C选项正确。灯泡不亮，电流表无示数，那么电路出现断路，电压表示数为电源电压，那么电路中a、b连续路。所以B选项正确。
(3)由电路图知，电压表测小灯泡的电压，要测出小灯泡额定功率，应让小灯泡两端的电压为3.8V。由图3知，电流表的示数，即电路的电流为0.38A。小灯泡的额定功率P=U额I额=3.8V×0.38A=1.444W
【分析】〔1〕电流表串联在电路中，电压表并联在电路中，滑动变阻器的接线柱一上一下，连接实物图即可；
〔2〕分析电路构造，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
〔3〕当灯泡两端的电压为额定电压时，功率为额定功率，结合电流与电压值，利用功率该公式P=UI求解功率即可。
33.【解析】【解答】(1)力臂等于支点到力的作用线的距离，当杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂可以从杠杆标尺刻度上直接读出来；在水平位置平衡时，重心在支点处，杠杆重力的力臂为零，这样就减小了杠杆的自重对实验的影响。
(2)假设每个钩码重1N，每小格表示1cm，那么LA=1cm×2=2cm
FB=1N×2=2N
LB=1cm×3=3cm
由杠杆的平衡条件FA= =3N
所以在杠杆左边A处挂3个一样的钩码，杠杆才平衡。
(3)弹簧测力计在C处竖直向上拉时，拉力的方向竖直向上与杠杆垂直，动力臂等于支点到力的作用点的距离；当弹簧测力计逐渐向右倾斜时，拉力的方向不再与杠杆垂直，动力臂变小，根据杠杆平衡条件，动力变大，弹簧测力计的示数变大。
【分析】〔1〕调节杠杆平衡，杠杆的哪一端高就把平衡螺母往哪端调，最后是杠杆在水平位置平衡；杠杆在水平位置平衡，便于测量力臂的大小；
〔2〕杠杆处于平衡状态，结合动力、动力臂、阻力、阻力臂，利用杠杆的平衡条件分析求解即可；
〔3〕根据杠杆的平衡条件分析可得，当阻力和阻力臂一定时，动力臂越长，所需要的动力就越小。
34.【解析】【解答】〔1〕由图知道，I1 =0.2A时，R1 =28Ω，I2 =0.4A时，R1 =13Ω；又因为测量电阻时定值电阻R0 与待测电阻R串联，所以，由欧姆定律知道，
当测量电阻R1 时，电源电压是U=U0 +U1 =I1 R0 +I1 R1 =0.2A×R0+0.2A×28Ω ①
当测量电阻R2 时，电源电压U是=U0′+U2 =I2 R0 +I2 R2 =0.4A×R0+0.4A×13Ω ②
解①②得：U=6V，R0 =2Ω．
〔2〕由于电流表量程是0.6A，所以当电路中的最大电流为Imax =0.6A时测量的电阻值最小，
此时，由 知道，电路中的最小电阻是：Rmin = =10Ω，根据串联电路中总电阻等于各电阻之和知道：测量的电阻值Rmin =Rmin -R0=10Ω-2Ω=8Ω；
〔3〕由于Rx 电阻值很大，电源的电压为3V，所以电路中的电流会很小，故不可以采用Rx与电阻箱等串联，利用电流表测电流，即BD不可行；
由A图知道，实验中选择电阻箱与待测电阻串联，测出电阻箱两端的电压，先计算电路中的电流，再测出此时待测电阻两端的电压，由 求出待测电阻的阻值，A可行；
由C图知道，先闭合S1、断开S2 ，调节滑动变阻器R1 ，使电压表的示数为U；再断开S1、闭合S2 ，调节R2 ，使电压表的示数为U，记录此时电阻箱的示数R；由于串联电路中电源电压和滑动变阻器R1 两端的电压不变，那么Rx =R，即C可行．
【分析】〔1〕结合表盘上的电流和与之对应的电阻值，利用欧姆定律列方程求解即可；
〔2〕MN接入电阻最小时，电流为最大，结合电源电压求解总电阻，减去定值电阻的阻值即可；
〔3〕要测量电阻的阻值，需要测量电阻的电压和电流，结合图像分析求解即可。
六、计算题
35.【解析】【分析】根据串联电路中电压和电阻的比值关系分析电阻大小，利用电压和电阻计算电流，根据电压和电流计算电功率.
36.【解析】【分析】〔1〕处在水平面上的物体，物体对桌面的压力等于重力，结合压强的定义式p=F/S求解物体产生的压强，其中F是压力，S是受力面积；
〔2〕重力是由于地球对物体的吸引而产生的力，方向竖直向下，重力大小与质量的关系为G=mg；阿基米德原理给出了一种求解物体浮力大小的方法，F浮=ρ液gV排 ， ρ液是液体的密度，V排使物体排开水的体积；当物体受到的浮力大于重力时，物体上浮直至漂浮。
37.【解析】【分析】〔1〕阿基米德原理给出了一种求解物体浮力大小的方法，F浮=ρ液gV排 ， ρ液是液体的密度，V排使物体排开水的体积；
〔2〕结合拉力的功率和速度求解拉力大小的比值即可；
〔3〕对于该滑轮组，与动滑轮接触的有两段绳子，所以自由端移动的距离是物体移动的2倍，结合自由端移动的距离求解物体运动的距离；拉力为物重和滑轮重之和的一半，拉力作的功为总功，克制重力做的功为有用功，利用公式W=Fs求解做功，两者相除即为机械效率，利用机械效率列方程求解物体的重力即可。
中考物理第一次诊断性考试模拟试卷
一、单项选择题〔共17题；共34分〕
1.如下图，降落在月球反面的嫦娥四号登月探测器，借助鹊桥中继卫星向地球传送信息。利用的是〔 〕
A. 次声波 B. 无线电波 C. 红外线 D. 超声波
2.用手机摄像头扫描二维码〔如图〕可快速登录网页，访问网络数据，当手机扫描二维码时〔 〕
A. 二维码中黑色局部反射光，白色局部吸收光
B. 二维码位于摄像头的一倍焦距以内
C. 二维码是光源
D. 摄像头相当于凸透镜
3.用手将正在发声的音叉握住后，发声立即停顿，这是因为〔 〕
A. 音叉的振动停顿了 B. 声音的速度变小了 C. 空气不再传声 D. 声音强度变弱，我们听不到了
4.核电站的核反响堆中发生的变化是〔〕
A. 质量大的原子核的裂变 B. 质量小的原子核的聚变
C. 裂变和聚变同时发生 D. 核物质燃烧释放出内能
5.以下关于惯性说法正确的选项是〔 〕
A. 静止在停车位上的汽车没有惯性
B. 歼击机投入战斗前要抛掉副油箱，这是为了减小惯性更加灵活
C. 下坡时自行车速度越来越大是由于惯性越来越大
D. 汽车突然启动时乘客要往后倒，是由于受到惯性的作用
6.某物体作直线运动的 s﹣t 图象如下图，物体在 OA 段的速度为 v1 ， 物体在 OC 段的平均速度为 v2。以下说法中正确的选项是〔 〕
A. 在 AB 段物体处于静止状态
B. v1＝2m/s
C. 物体在 BC 段通过的路程 sBC＝25m
D. v2＝2.5m/s
7.关于浮力及其应用的说法，以下正确的选项是〔 〕
A. 只要液体中的物体上、下外表存在压力差，物体就会受到浮力，与它的沉浮无关
B. 物体排开水的体积越大，受到的浮力不一定越大
C. 把种子放入密度适当的盐水里，漂浮的种子是不饱满的，沉底的种子是饱满的，因为漂浮的种子受到了浮力，沉底的种子没有受到浮力
D. 将鸡蛋放入一杯清水中，在清水中不断的加盐，原来沉底的鸡蛋就会慢慢上浮，这是由于鸡蛋的重力变小了
8.如下图的实验，试管口木塞冲出过程中，以下说法错误的选项是〔 〕
A. 试管口出现的白雾是水蒸气液化形成的 B. 试管口出现白雾说明水蒸气内能增加
C. 能量转化情况与内燃机做功冲程一样 D. 水蒸气对木塞做功，水蒸气的内能减少
9.日常生活中，为了让同学们养成关注生活和社会的良好习惯，物理教师倡导同学们对身边一些常见的物理量进展估测的实践活动，以下是他们交流时的一些估测数据，你认为数据明显不符合实际的是〔〕
A. 一支铅笔受到的重力约为5N B. 成年人正常步行5min通过的路程约为400m
C. 一般洗澡水的温度约为38℃ D. 黑板的长度约为4m
10.如下图，小华同学热爱滑板运动。在他玩滑板的过程中，关于几个力学问题的思考，以下说法正确的选项是〔 〕
A. 玩滑板时尽量降低重心是为了增加板对地的压力
B. 人对滑板的压力和滑板对人的支持力是一对平衡力
C. 滑板底部安装轮子是为了用滚动代替滑动从而减小摩擦力
D. 滑板在地面滑行是因为人和滑板受到惯性力的作用
11.工人师傅利用如下图的装置匀速提升重物，不计绳重和摩擦，以下说法正确的选项是〔 〕
A. 增大提升重物的速度，可以增大有用功 B. 减小定滑轮的重力，可以减小额外功
C. 增大提升重物的高度，可以提高机械效率 D. 减小动滑轮的重力，可以提高机械效率
12.关于生活中设计到的物理知识，以下说法错误的选项是〔 〕
A. 用吸管吸引料，是利用了大气压的作用
B. 切肉前先磨刀，是为了减少受力面积，增大压强
C. 吸油烟机能将油烟吸走，是因为空气流速越大，压强越小
D. 拿沾有油渍的碗容易滑脱，是由于压强较小的缘故
13.如下图，电源电压为9V，电阻R为10Ω，S闭合时电阻R每分钟消耗电能54J，灯泡L的额定功率是1.8W，假设灯泡电阻不变，那么灯泡的额定电压为〔 〕
A. 4V B. 2.5V C. 6V D. 2V
14.在如下图的电路中，当开关S闭合后，电压表示数为8V；当开关S断开时，电压表示数为3.8V，那么此时灯L1和L2两端的电压分别为〔 〕
A. 4.2V、3.8V B. 3.8V、8V C. 3.8V、4.2V D. 8V、3.8V
15.以下说法中正确的选项是〔 〕
A. 春暖花开时闻到花香说明分子在不停的做无规那么运动
B. 温度越高的物体，放出的热量一定越多
C. 金属块很难被压缩，这说明原子之间没有间隙
D. 物体的内能增大，温度一定升高
16.以下图是探究凸透镜成像规律时烛焰、凸透镜、光屏所处的位置，在光屏上恰能看到一清晰的像。以下仪器中利用这一成像原理可以制成〔 〕
A. 照相机 B. 放大镜 C. 投影仪 D. 潜望镜
17.如下图，水平桌面上放置有甲、乙两个底面积一样的圆柱形容器，甲容器中盛有液体 A，物块 M 漂浮在液体 A 中，物块 M 排开液体的质量为 m1 ， 液体 A 对甲容器底部的压强为 p1；乙容器中盛有液体 B，物块 N 悬浮在液体 B 中，物块 N 排开液体的质量为 m2 ， 液体 B 对乙容器底部的压强为 p2。此时两容器的液体深度恰好相等。容器中液体 A、B 质量相等，物块 M、N 为材料一样的实心物体。以下判断中正确的选项是〔 〕
A. p1＜p2 B. m1＜m2 C. p1＞p2 D. m1＝m2
二、多项选择题〔共3题；共9分〕
18.“从生活走向物理，从物理走向社会〞是我们学习物理的根本理念。根据你所学的知识判断图中不正确的选项是〔 〕
A. 图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B. 只要拿着试电笔接触火线，其内部的氖管就会发光
C. 图中带开关的灯泡和三脚插座的接法是错误的
D. 图中的灯泡、两脚插座是并联关系
19.如下图的电路中，电源两端的电压保持不变。只闭合开关 S1时，将滑动变阻器的滑片移至最左端，电流表 A1的示数为 1.2A，再将滑片移至最右端，电压表 V2 的示数变化了 4V，电流表 A1 的示数变化了 0.8A；只闭合开关 S1、S2时，电路消耗的功率为 P，只闭合开关 S1、S3时，电路消耗的功率为 P'． P∶P'＝1∶2，假设将开关 S1、S2 和 S3都闭合，那么以下说法不正确的选项是〔 〕
A. R1、R3的阻值分别为 2.5Ω、5Ω
B. 电压表 V1 的示数始终为 18V
C. 电流表 A2最小示数为 0.6A
D. 电路消耗的最小功率为 108W
20.某种煤油有关数据如表：〔 〕
熔点
﹣30℃
热值
4.5×107J/kg
沸点
160℃〔一个标准大气压〕
比热容
2.1×103J/(kg⋅℃〕
密度
0.8×103kg/m3
体积膨胀系数
1×103/℃
如图，有一只煤油加热灯，内装 50g 煤油，正在加热烧杯中质量为 200g，初温为 20℃的煤油，经过 10min 后，烧杯中的煤油温度升为 80℃，加热灯中的煤油变为 48g，假设不计加热过程中煤油的蒸发，当地气压为一个标准大气压，假设杯中煤油一样时间吸热相等，那么〔 〕
A. 在这 10min 内，装置的加热效率为 28%
B. 加热过程中，杯中煤油密度不变
C. 杯中煤油每秒平均吸热为 150J
D. 假设继续再加热 20min，煤油温度会变为 160℃
三、填空题〔共8题；共18分〕
21.2021年诺贝尔物理学家奖颁发给蓝色发光二极管创造者．二极管是用________〔选填“导体〞“半导体〞或“绝缘体〞〕材料制成的、正是因为集齐________ 、绿、蓝三原色的LED光，才能产生照亮世界的LED白色光源．
22.小青将点燃的蜡烛分别放在如下图的a、b、c点探究凸透镜成像规律，蜡烛在________点时，凸透镜右侧光屏上成的像最大，像是________〔选填“正立〞或“倒立〞〕的．
23.如图甲所示，一辆搬运砖头的独轮车，车箱和砖头所受总重力G=1200N，推车时人手向上的力F应为________ N．如图乙所示的动滑轮，支点为O，那么动力臂LF是阻力臂LG的________ 倍．
24.将点燃的蜡烛置于自制的小孔成像仪前，调节二者的位置，在屏上得到如下图的蜡烛清晰倒立的像。小孔成像的原理是光的________，假设将蜡烛远离成像仪，蜡烛的像将________〔选填“变大〞、“变小〞或“不变〞〕。
25.如下图是某款电热水器的电路原理图。R1、R2 为电热丝，通过旋转手柄可使扇形开关 S 同时接触两个相邻触点，实现冷水挡、温水挡、热水挡之间的切换。当开关同时接触 2、3 触点时电热水器处于________〔选填“冷水档〞、“温水挡〞或“热水挡〞〕工作状态。假设 R2=2R1 ， 电热水器在温水挡正常工作时电功率为2000W，那么它在热水挡正常工作 1min 消耗的电能为________J。
26.现在许多宾馆都利用房卡取电，如下图。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的________， 房间里各用电器之间是________联的；司机能通过车内的后视镜看到乘客，这是光的________〔填“反射〞或“折射〞现象；在轿车刹车过程中，车轮外表的温度会升高，这是通过________的方式改变其内能。
27.利用如图甲所示的电路探究“通过导体的电流与电阻的关系〞，根据实验的数据绘出了 I﹣ 图象，如图乙所示。分析图象可知，当通过它的电流为 0.2A 时， 导体的电阻为________Ω；实验过程中，要保持导体两端电压为________V 不变。
28.体积相等的甲乙两实心物体，其密度分别是0.8×103千克/米3和1.2×103千克/米3 ， 同时投入水中，静止后所受浮力之比为________ ；如果甲、乙两物体的质量相等，那么在水中静止后所受浮力之比为________ ．
四、作图题〔共2题；共7分〕
29.将图中的三孔插座(带保险盒)正确接入电路．
30.某剧组为拍摄节目需要，设计了如下图的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：
⑴杠杆所受拉力的力臂L1；
⑵杠杆所受阻力F2的示意图．
五、实验题〔共4题；共18分〕
31.小红和小军想通过实验测出 1 元硬币的密度，他们在实验室找到天平、砝码、量筒。小红用 1 枚硬币做实验，小军用 10 枚硬币做实验。
〔1〕教师认为小军的做法更科学合理。因为小军的做法是采用________法来减小误差；
〔2〕以下是小军设计的实验步骤，按合理顺序排列番号是________；
A、把 10 枚硬币全部浸入水中，并记下水面的刻度值
B、计算 10 枚硬币的体积
C、计算 10 枚硬币的密度
D、用天平测量 10 枚硬币的质量
E、在量筒内倒入适量的水，并记下水面的刻度值
〔3〕天平平衡时右盘所加砝码及游码的位置如图，10 枚硬币放入量筒前后的液面读数分别是 35.0mL和 43.0mL 情况，由此可知，所测 1 元硬币的密度为________kg/ 。
32.“测定小灯泡的功率〞电路如图 1，实物图中是即将连接完成的电路，其中电源为三节新干电池，灯泡额定电压为 3.8V，灯丝电阻约为 10Ω，滑动变阻器标有“10Ω，1A〞字样
〔1〕对照电路图，用笔画线代替导线，将图 2 所示电路中未连接局部连接好；
〔2〕当闭合电路中的开关时，假设出现以下不正常现象。请你从以下选项中选择可能的原因填入表中〔只填选项代号〕
A．电路中 a、b 间短路 B．电路中 a、b 连续路
C．滑动变阻器连入电路中的电阻太小
甲乙丙电路中出现的不正常现象的原因
顺序
电路中出现的不正常现象
可能原因
电灯亮暗
电流表示数
电压表示数
甲
不亮
0.54
0
________
乙
很亮
0.42
4.2
________
丙
不亮
0
4.5
________
〔3〕要测出小灯泡的额定功率，应调节滑动变阻器使电压表示数为________V，假设此时电流表的示数如图，其电流为________A，该灯的额定功率是________W。
33.在“探究杠杆平衡条件〞的实验中：
〔1〕小丽把杠杆支在支架上，调节杠杆两端的平衡螺母，使杠杆在________位置平衡．
〔2〕如图甲所示，在杠杆右边B处挂两个一样的钩码，要使杠杆仍在水平位置平衡，应在杠杆左边A处挂________个一样的钩码．
〔3〕如图乙所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，杠杆仍然在水平位置平衡，弹簧测力计的拉力F________(选填“变大〞“不变〞或“变小〞)，原因是________。
34.在学习了“伏安法测电阻〞的实验后，同学们积极动脑设计了很多测电阻的电路．其中小华设计的测量电阻的电路〔如图〕，在MN之间接入待测电阻，可以在电流表表盘上直接读出电阻阻值，小华已经标出了局部电阻值〔如图〕，由电表表盘数据可知：
〔1〕该电路电源电压是________V，定值电阻R0是________Ω；
〔2〕该电表测量电阻的最小值是________Ω；
〔3〕小明想要测量一个阻值约为几百欧的电阻RX ， 实验室提供的器材有电压为3V的电源、电压表〔量程0～15V，0～3V〕，电流表〔量程0～3A，0～0.6A〕，滑动变阻器R1和电阻箱R2〔0～9999Ω 5A〕各一个，开关、导线假设干．小明设计的电路图如下图的几种方案来测RX的电阻，其中可行的有________．
六、计算题〔共3题；共27分〕
35.如下图，电源电压保持不变，灯泡上标有“12V 6W〞，定值电阻R1=120Ω，滑动变阻器R2上标有“50Ω、1A〞，电压表的量程选用“0〜3V〞。断开S2 ， 闭合S和S1 ， 滑片P移到B端，灯泡刚好正常发光。
〔1〕将滑片P移到B端，三个开关都闭合，lmin内电路消耗的电能是多少？
〔2〕断开S1 ， 闭合S和S2 ， 在平安前提下，调节滑片P的过程中，电路消耗的最小功率是多少？
36.如下图，据报道，某奇男子凭借一根不经任何加工的毛竹横渡富春江．人与手上物体的总质量为80kg，他两只脚站在毛竹上的受力面积是400cm2 ． 求：
〔1〕他对毛竹的压强为多少；
〔2〕假设他所用的那一根毛竹质量为210kg，体积为0.3m3 ， 请通过计算说明他“能〞或“不能〞实现水上漂行．〔g=10N/kg〕
37.用如图甲所示的滑轮组提升水中的物体M1 ， 动滑轮A所受重力为G1 ， 物体M1完全在水面下以速度v匀速竖直上升的过程中，卷扬机加在绳子自由端的拉力为F1 ， 拉力F1做功的功率为P1 ， 滑轮组的机械效率为η1；为了提高滑轮组的机械效率，用所受重力为G2的动滑轮B替换动滑轮A，如图乙所示用替换动滑轮后的滑轮组提升水中的物体M2 ， 物体M2完全在水面下以一样的速度v匀速竖直上升的过程中，卷扬机加在绳子自由端的拉力为F2 ， 拉力F2做功的功率为P2 ， 滑轮组的机械效率为η2。G1-G2=30N，η2-η1=5%， ，M1、M2两物体的质量相等，体积V均为 ，g取10N/kg，绳重、轮与轴的摩擦及水的阻力均可忽略不计。求：
〔1〕物体M1受到的浮力F浮；
〔2〕拉力F1与F2之比；
〔3〕物体M1受到的重力G。
答案解析局部
一、单项选择题
1.【解析】【解答】解：卫星是通过电磁波和地球进展信息交流的，故鹊桥中继卫星向地球传送信息，利用的是电磁波，即无线电波。
故答案为：B
【分析】现代社会为信息社会，信息的传播离不开电磁波，故应掌握电磁波的性质及应用，如：无线电播送、电视、手机都是靠电磁波来传递信息的，微波炉利用微波加热食物等.
2.【解析】【解答】A. 当扫描黑白相间的条纹时，黑色条纹吸收所有光线，故黑色条纹不反射色光，而白色条纹能够反射所有色光，A不符合题意；
B. 照相机是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，因此，“扫入〞二维码时镜头和二维码的距离大于二倍焦距．B不符合题意．
C. 二维码不是光源，本身不发光，C不符合题意；
D. 摄像头相当于凸透镜，成倒立缩小实像，D符合题意；
故答案为：D.
【分析】该题目考察的是凸透镜成像规律，当物距不同时，成像的性质也不同，结合凸透镜成像规律分析求解即可。
3.【解析】【解答】因声音是由物体的振动产生的，如果用手将正在发声的音叉握住后，音叉不再振动，也就不会再发出声音。
故答案为：A。
【分析】该题目考察的声音产生的条件，声音是由物体振动产生的，物体的振动必然会产生声音。
4.【解析】【解答】原子弹是核裂变不加控制，在极短的时间内释放出巨大的能量的武器，而用人工控制链式反响的速度和平利用核能，是核电站的原理．
应选A．
【分析】裂变是由较重的原子核分裂成较轻的原子核，会释放出巨大的能量，原子弹和核电站都是利用了这一原理，这跟核聚变是不一样的过程．
5.【解析】【解答】A．一切物体在任何时候都有惯性，故静止在停车位上的汽车也具有惯性．A不符合题意；
B．歼击机投入战斗前要抛掉副油箱，质量减小，惯性减小，所以这是为了减小惯性更加灵活，B符合题意；
C．下坡时自行车速度越来越大，是因为重力势能转化成了动能，而其质量不变，惯性是不变的，C不符合题意；
D．当汽车突然启动时，汽车向前运动，而人由于惯性还要保持原来的静止状态，所以人会向后倾倒，惯性不是力，不能说受到惯性的作用，D不符合题意．
故答案为：B
【分析】物体总有一种保持原来运动状态的趋势，这就是物体的惯性，惯性的大小只与物体的质量有关，与运动的速度没有关系。
6.【解析】【解答】A．在AB段中，随着时间的增加，路程不变，那么物体处于静止状态；A符合题意；
B．由图象可知sOA=12m，tOA=3s
那么速度v1= =4m/s
B不符合题意；
C．由图象可知，物体在BC段通过的路程sBC=20m-12m=8m
C不符合题意；
D．图象可知，总路程s=20m，全程的时间t=12s，那么全程的平均速度〔OC段的平均速度〕v2= ≈1.67m/s
D不符合题意。
故答案为：A。
【分析】s-t图像中，横坐标为时间，纵坐标为位移，图像的斜率是速度，结合图像分析求解即可。
7.【解析】【解答】解：A、浸在液体里的物体，受到液体对物体产生向上托的力叫浮力；原因是液体对物体有向下的压力作用，由于液体具有流动性，同时液体对物体产生向上的压力作用，其中向上的压力大于向下的压力，这个压力差即物体受到的浮力，故A正确； B、由阿基米德原理公式：F浮=ρ液gv排可知，物体排开水的体积越大受到的浮力越大，故B错误；
C、在质量一定时，饱满种子的体积要比不饱满的种子的体积小，由密度公式ρ= 知：饱满种子的密度大；根据物体的浮沉条件知：密度大的饱满种子大于盐水的密度会下沉，而密度小的不饱满种子小于盐水的密度会上浮，最终漂浮在水面上，故C错误；
D、将鸡蛋放入一杯清水中，在清水中不断的加盐，原来沉底的鸡蛋就会慢慢上浮，这是由于增大了液体的密度、增大了浮力，鸡蛋的重力是不变的，故D错误．
应选：A．
【分析】〔1〕浸没在液体中的物体，液体对物体向上的压强大于向下的压强，向上的压力大于向下的压力，物体受到向上和向下的压力差的作用，这个压力差是物体受到的浮力；〔2〕阿基米德原理公式：F浮=ρ液gv排 ， 要知道决定浮力大小的因素是ρ液和V排；〔3〕物体的沉浮条件是ρ液＞ρ物时，物体上浮；ρ液=ρ物时，物体悬浮；ρ液＜ρ物时，物体下沉．②饱满种子密度大、不饱满种子密度小；〔4〕鸡蛋原来沉在水底说明受到的浮力小于鸡蛋重，现在鸡蛋上浮说明受到的浮力大于鸡蛋重，浮力增大的原因是向水中加盐，增大了液体的密度．
8.【解析】【解答】解：A、试管口出现的白雾是水蒸气遇冷液化形成的小水珠，故A说法正确；
B、试管口出现白雾是水蒸气放出热量，发生液化形成的，内能减少；故B说法错误；
C、内燃机的做功冲程是内能转化为机械能，该实验中是水蒸气对活塞做功，内能转化为机械能，两者能量转化的形式一样；故C说法正确；
D、木塞冲开，水蒸气对木塞做功，水蒸气的内能减少，故D说法正确．
应选B．
【分析】木塞冲出过程也是水蒸气的内能转化为塞子机械能的过程，水蒸气的内能会减小，温度降低．
9.【解析】【分析】做这种题目，要对一些常见的物理量要有一定的估测能力，根据生活常识去判断题目的对错．
【解答】A、一个中学生完全浸没在水中受到的浮力接近于他的重力为500N；
B、成年人正常步行5min通过的路程约为s=vt=1.2m/s×300s=360m；
C、一般洗澡水的温度约为38℃；
D、黑板的长度约为4m．
应选A．
【点评】此题考察的是学生对一些常见物理量的估测能力，需要学生对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案．
10.【解析】【解答】A．玩滑板时尽量降低重心是为了增加人的稳定性，不能增加压力；A不符合题意；
B．人对滑板的压力，受力物体是滑板；对人的支持力，受力物体是人，压力和支持力不是一对平衡力，而是一对相互作用力，B不符合题意；
C．用滚动代替滑动可以减小摩擦，因此滑板底部安装轮子是利用了滚动代替滑动可以减小摩擦力；C符合题意；
D．人和滑板在地面滑行，由于惯性继续向前滑行，滑板停下来是因为受到摩擦力，而不是惯性消失，D不符合题意。
故答案为：C。
【分析】减小摩擦力可以通过减小接触面粗糙程度、减小压力和变滑动摩擦为滚动摩擦的方式来减小。
11.【解析】【解答】解：
〔1〕滑轮组的机械效率η====， 所以机械效率的上下与物体被提升的高度和提升速度无关，故A、C不正确；
〔2〕使用滑轮组时，克制动滑轮重所做功为额外功，由滑轮组的机械效率η====可知，减小动滑轮重力可减小额外功，定滑轮的重力不影响额外功的多少，故C不正确、D正确．
应选：D．
【分析】〔1〕滑轮组的机械效率是指有用功和总功的比值，比值越大，机械效率越高．
〔2〕要提高滑轮组的机械效率可以，有用功一定时，减少额外功；额外功一定时，增大有用功．
12.【解析】【解答】A．我们能利用吸管把瓶中的汽水吸到嘴里，是利用大气压强，将饮料压入口中，A正确，不符合题意；
B．菜刀钝了在磨刀石上磨一磨，是通过减小受力面积的方法来增大压强，B正确，不符合题意；
C．抽油烟机是空气流速加快，油烟机内的空气压强减小，外界压强大，从而把油烟抽走，C正确，不符合题意；
D．因为有油渍的碗接触面变的光滑，手与碗之间的摩擦力减小，更容易滑脱，而不是由于压强较小的缘故，D错误，符合题意。
故答案为：D。
【分析】减小摩擦力可以通过减小接触面粗糙程度、减小压力和变滑动摩擦为滚动摩擦的方式来减小。
13.【解析】【解答】由电路图可知，灯泡L与电阻R串联，因串联电路中各处的电流相等，由W=I2Rt可得，电路中的电流
由 可得，电路中的总电阻
因串联电路中总电阻等于各分电阻之和，那么R的阻值R=R总﹣RL=30Ω﹣10Ω=20Ω
由 可得，灯泡的额定电压
故答案为：C。
【分析】结合电阻的阻值、通电时间和消耗的电能求解电路中的电流，结合欧姆定律求解灯泡电阻，利用功率的变形公式求解电压即可。
14.【解析】【解答】当开关闭合时，灯泡L1发生短路，即此时电压表测的是L2两端的电压，同时也是电源电压，此时电压表的示数是8V，即电源电压是8V；当开关断开时，两灯泡串联，且电压表测的是L2两端的电压，此时电压表示数为3.8V，故L2两端的电压是3.8V，据串联电路中总电压是各用电器电压之和的规律可知，此时L1两端的电压应是
故答案为：A。
【分析】分析电路构造，两个小灯泡是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解即可。
15.【解析】【解答】A．春暖花开时闻到花香是花香分子的扩散现象，说明分子在不停的做无规那么运动，A符合题意；
B．物体放出热量与物体的比热容、质量和末温都有关，B不符合题意；
C．根据分子动理论知道，金属块很难被压缩，是由于物质分子间存在相互作用的斥力，C不符合题意；
D．物体的内能增大，温度不一定升高，如晶体物质熔化时，吸收热量，内能增大，但温度不变，D不符合题意．
故答案为：A
【分析】该题目考察的是分子动理论，物质是由大量分子构成的，分子之间存在间隙，分子在永不停息的做无规那么运动，分子之间既有引力，也有斥力，结合题目的表述分析即可。
16.【解析】【解答】由图示可知，此时的物距小于像距，所成的像是倒立、放大的实像，此时的应用是投影仪，照相机成倒立缩小的实像，放大镜成正立放大的虚像，潜望镜属于平面镜成像。
故答案为：C。
【分析】当物距f
17.【解析】【解答】AC．由图可知M漂浮，N悬浮，根据物体的浮沉条件可知ρA＞ρM ， ρB=ρN
由于物块M、N为材料一样的实心物体，那么ρM=ρN
所以ρA＞ρB
由于两容器的液体深度恰好相等，根据p=ρgh可知p1＞p2
A不符合题意，C符合题意；
BD．由于容器中液体A、B质量相等ρA＞ρB
由 可知，液体的体积关系是VA＜VB
根据两容器的液体深度相等可知容器里的液体与物块浸没的体积之和相等；所以根据V排=V总-V液
可知物块排开液体的体积关系是VM排＞VN排
由于ρA＞ρB
根据m排=ρ液V排可知m1＞m2
BD不符合题意。
故答案为：C。
【分析】求解液体内部的压强，利用公式p＝ρgh，其中ρ是液体的密度，h是深度；当物体受到的浮力大于重力时，物体上浮直至漂浮。
二、多项选择题
18.【解析】【解答】A．图中的三脚插座对应用电器的三线插头，插头最上面的那条导线与用电器的外壳相连，这样可以防止因外壳漏电发生触电，A正确，不符合题意；
B．测电笔使用正确时，手接触笔尾金属体，测电笔与火线相连，氖管能发光，如果使用不正确，那么氖管不能发光，B错误，符合题意；
C．开关应接在火线与灯泡之间，图中开关接到零线上，是错误的；三孔插座的接法：左零右火，中间接地线，三孔插座接法正确，C错误，符合题意；
D．家庭电路中各用电器工作过程中互不影响，所以用电器、插座之间都是并联连接，D正确，不符合题意。
故答案为：BC。
【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止外表带电而引发触电事故。两孔插座遵循遵循左零右火的连线，三孔插座遵循遵循左零右火上接地的连线，火线有电，零线没有电。
19.【解析】【解答】由图知，只闭合开关S1时，R1、R2、R3串联，滑片移至最左端，R2的阻值为零，由题意知 ①
将滑片移至最右端时，变阻器的阻值最大，电路中的电流减小，由题意知 ②
电压表V2测量R3两端的电压，由题意知
只闭合开关S1、S2时，电路中只有R1的简单电路，只闭合开关S1、S3时，电路中只有R3的简单电路，由题意知P∶P'＝1∶2
∶ =1∶2
解得R1=2R3=2×5Ω=10Ω
将R1=10Ω，R3=5Ω
代入①②并联立解得U=18V，R2=30Ω
开关S1、S2和S3都闭合时，三电阻并联，电压表V1被短路，电压表V2测电源的电压，电流表A1测干路电流，电流表A2测R1和R2支路的电流之和。
A．由以上分析知R1=10Ω，R3=5Ω，A错误，符合题意；
B．开关S1、S2和S3都闭合，电压表V1被短路，示数为零，B错误，符合题意；
C．电流表A2测量R1、R2的总电流，当R2阻值最大时，其电流值最小，可知最小示数为
C错误，符合题意；
D．当变阻器的阻值最大时，电路中的电功率最小，电路的最小功率
D正确，不符合题意。
故答案为：ABC。
【分析】分析电路构造，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
20.【解析】【解答】AC．在这10min内，烧杯中煤油吸收的热量Q吸=cm1(t1-t0)=2.1×103J/(kg⋅℃)×0.2kg×(80℃-20℃)=2.52×104J
加热灯完全燃烧煤油放出的热量Q放=m2q=(0.050kg-0.048kg)×4.5×107J/kg=9×104J
所以装置的加热效率
那么杯中煤油每秒平均吸热为
A符合题意，C不符合题意；
B．加热过程中，烧杯中煤油的体积增大，而质量不变〔不计加热过程中煤油的蒸发〕，那么其密度减小，B不符合题意；
D．假设再继续加热20min，加热灯放出热量Q吸1=42J/s×20×60s=5.04×104J
10min内，加热灯燃烧煤油的质量为2g，那么继续加热20min，加热灯中的煤油未燃烧完。
杯中煤油的温度
那么杯中煤油已沸腾，所以其温度为160℃，D符合题意。
故答案为：AD。
【分析】结合水的质量和温度的变化量，利用比热容公式求解水吸收的热量即可；结合燃料的质量，利用热值公式求解燃料释放的热量；水吸收的热量为有用功，释放的热量为总功，利用水吸收的热量除以燃料燃烧释放的热量即为加热效率；结合水的质量和吸收的热量，利用比热容公式求解水温度的变化量即可。
三、填空题
21.【解析】【解答】二极管是利用半导体材料制成的；红、绿、蓝是色光的三原色，利用这三种颜色的光可以混合成其他各种色光．
故答案为：半导体；红．
【分析】〔1〕利用半导体材料可以制成二极管、三极管等元件；
〔2〕光的三原色是红、绿、蓝．
22.【解析】【解答】解：
当物体位于1倍、2倍焦距之间时，成放大的实像，此时越靠近1倍焦距，所成的像越大，要使成的实像最大，蜡烛要放在b点．此时物体成倒立、放大的实像．
故答案为：b；倒立．
【分析】①凸透镜的成像规律和物距有关，即：u＞2f时，成倒立、缩小的实像；u=2f时，成倒立、等大的实像；f＜u＜2f时，成倒立、放大的实像；u＜f时，成正立、放大的虚像．②动态成像规律：当凸透镜成实像时，满足“物近像远像变大〞．③凸透镜成实像时，物与像的上下、左右都相反．
23.【解析】【解答】解：〔1〕由图可知：独轮车在使用过程中，L1=1m，L2=0.3m，
根据杠杆平衡原理F1L1=F2L2得：FL1=GL2 ，
所以，
〔2〕如图乙所示的动滑轮，支点为O，由于动滑轮实质上是个动力臂是阻力臂二倍的杠杆．即动力臂LF是阻力臂LG的2倍．
故答案为：360；2．
【分析】〔1〕结合图片判断出独轮车在使用过程中动力臂和阻力臂的大小，再根据杠杆平衡原理计算人手向上的力的大小．
〔2〕动滑轮实质上是个动力臂是阻力臂二倍的杠杆．
24.【解析】【解答】物体发出或反射的光通过小孔后，在小孔后面的光屏上形成倒立的实像，这就是小孔成像，故小孔成像的原理是光的直线传播。当蜡烛距孔的距离改变时，成像的大小也开场改变，距小孔越近时，像越大；据小孔越远，像越小。
【分析】小孔成像证明了光沿直线传播，小孔成像成倒立的实像，像的大小与光屏到小孔的距离有关，成像的形状与物体本身的形状有关，与小孔的形状无关。
25.【解析】【解答】结合电路图知，当触点2与3接触，电路中只有R1工作；触点1、2分别与3、4接触，电阻R1、R2并联在电路中，触点1与4接触，电路中只有R2工作。而R2=2R1 ， 由 知，触点2与3接触，电热水器处于温水挡，触点1、2分别与3、4接触，电热水器处于热水挡，触点1与4接触，电热水器处于冷水挡。温水挡正常工作时
冷水挡正常工作时的功率
热水挡正常工作时的电功率P热=P冷+P温=1000W+2000W=3000W
工作1min消耗的电能W=P热t=3000W×60s=1.8×105J
【分析】通过功率公式可知，电压一定时，电路中的电阻越大，电路的功率就越低，电阻越小，电路的功率就越高；利用功率公式P=U2/R求解功率，乘以工作时间即为消耗的电能。
26.【解析】【解答】开关的作用是控制电路的通断，房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路干路上的开关。房间里各用电器之间工作情况是互不影响，所以各用电器之间是并联。司机从后视镜看到汽车后面的景物，是光的反射。改变物体内能的方式有做功和热传递，做功改变物体的内能的实质是能量的转化，热传递改变物体内能的实质是内能的转移。在轿车刹车过程中，车轮外表的温度会升高，是摩擦生热，这是通过做功的方式改变其内能的。
【分析】电路的根本构造包含电源、用电器、开关和导线，开关控制电路的通断；电路的根本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；物体外表会把光从一个方向反射到另一个方向上去，这种现象叫做光的反射，由于光的反射现象的存在，我们能看到不发光的物体；做功可以改变物体的内能，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小。
27.【解析】【解答】从图乙可知，当通过它的电流为 0.2A 时，此时的电阻的倒数为0.1Ω-1 ， 那么此时的电阻为10Ω。探究电流与电阻的关系，需要控制电压不变，即此时的电压是恒定的，根据欧姆定律即可知道电压为
故电压为2V。
【分析】分析电路构造，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压。
28.【解析】【解答】〔1〕因为ρ甲＜ρ水 ， ρ乙＞ρ水 ， 所以投入水中，静止后甲物体漂浮；乙物体下沉容器底，即全部浸没；那么
F浮甲=G=m甲g=ρ甲gV；
F浮乙=ρ水gV排=ρ水gV；
由于甲乙两物体体积相等，那么====；
〔2〕如果甲、乙两物体的质量相等，由〔1〕可知：
静止后甲物体漂浮；那么F浮甲=G=mg．乙物体下沉容器底，那么由ρ=得：V排=，
F浮乙=ρ水gV排=ρ水g×， ====．
故答案为：4：5；6：5．
【分析】〔1〕首先根据甲乙两物体的密度，利用物体的浮沉条件判定其静止后状态；然后利用F浮=ρgV排或F浮=G可计算其浮力，从而得出浮力之比．
〔2〕由〔1〕已经判断出其静止后状态；然后根据甲乙两物体的质量一样利用F浮=ρgV排或F浮=G可计算其浮力，从而得出浮力之比．
四、作图题
29.【解析】【解答】连接三孔插座，依据是“左零、右火、上地〞；
只有一个保险盒时，保险丝应连接在火线上，这样一旦因为电流过大而烧断时，火线与插座断开，更平安，所以作图如下：
【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止外表带电而引发触电事故。
30.【解析】【解答】过A点作竖直向下的力，即阻力F2；过支点O作垂直于动力作用线的垂线段，即动力臂L1 ． 如下图
【分析】杠杆上的力臂是从支点到力的作用线的垂线；杠杆上的阻力是阻碍杠杆转动的力。
五、实验题
31.【解析】【解答】(1)小军用10枚硬币进展实验，在测量质量及体积时都比直接测量1枚硬币的误差更小，所以小军的做法更科学合理。
(2)用10枚硬币来进展实验，应先用天平测量硬币的质量，然后将硬币都浸入水中，测得硬币的体积，便可测出硬币的密度，所以合理的实验步骤是：DEABC。
(3)由图示知，硬币的质量m=50g+10g+4g=64g
由题意知，硬币的体积V=43.0mL-35.0mL=8mL=8cm3
那么1元硬币的密度
【分析】〔1〕测量一枚硬币的体积比拟困难，可以测量多枚硬币的体积减小误差；
〔2〕〔3〕当天平再次平衡后，物体的质量等于砝码的质量加上游码的示数，用量筒测量液体的体积，观察量筒的分度值读数即可，利用排水法，即末状态的体积减初状态的体积即为石块的体积；利用密度公式求解物体的密度即可。
32.【解析】【解答】(1)由图1知，测定不灯泡的功率所用电路是串联电路，由题意知，灯泡的额定电压为3.8V，灯泡正常工作时的电流约为
所以电压表所选量程为0~15V，电流表所选量程为0~0.6A，所以实物连接如以下图：
(2)由表格知，开关闭合时，灯泡不亮，电流表示数为0.54A，电压表无示数那么是灯泡短路了，即电路中a、b间短路，所以是A选项正确。灯泡很亮，电流表有示数，电压表示数接近电源电压，那么是滑动变阻器连入电路中的电阻太小，所以C选项正确。灯泡不亮，电流表无示数，那么电路出现断路，电压表示数为电源电压，那么电路中a、b连续路。所以B选项正确。
(3)由电路图知，电压表测小灯泡的电压，要测出小灯泡额定功率，应让小灯泡两端的电压为3.8V。由图3知，电流表的示数，即电路的电流为0.38A。小灯泡的额定功率P=U额I额=3.8V×0.38A=1.444W
【分析】〔1〕电流表串联在电路中，电压表并联在电路中，滑动变阻器的接线柱一上一下，连接实物图即可；
〔2〕分析电路构造，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
〔3〕当灯泡两端的电压为额定电压时，功率为额定功率，结合电流与电压值，利用功率该公式P=UI求解功率即可。
33.【解析】【解答】(1)力臂等于支点到力的作用线的距离，当杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂可以从杠杆标尺刻度上直接读出来；在水平位置平衡时，重心在支点处，杠杆重力的力臂为零，这样就减小了杠杆的自重对实验的影响。
(2)假设每个钩码重1N，每小格表示1cm，那么LA=1cm×2=2cm
FB=1N×2=2N
LB=1cm×3=3cm
由杠杆的平衡条件FA= =3N
所以在杠杆左边A处挂3个一样的钩码，杠杆才平衡。
(3)弹簧测力计在C处竖直向上拉时，拉力的方向竖直向上与杠杆垂直，动力臂等于支点到力的作用点的距离；当弹簧测力计逐渐向右倾斜时，拉力的方向不再与杠杆垂直，动力臂变小，根据杠杆平衡条件，动力变大，弹簧测力计的示数变大。
【分析】〔1〕调节杠杆平衡，杠杆的哪一端高就把平衡螺母往哪端调，最后是杠杆在水平位置平衡；杠杆在水平位置平衡，便于测量力臂的大小；
〔2〕杠杆处于平衡状态，结合动力、动力臂、阻力、阻力臂，利用杠杆的平衡条件分析求解即可；
〔3〕根据杠杆的平衡条件分析可得，当阻力和阻力臂一定时，动力臂越长，所需要的动力就越小。
34.【解析】【解答】〔1〕由图知道，I1 =0.2A时，R1 =28Ω，I2 =0.4A时，R1 =13Ω；又因为测量电阻时定值电阻R0 与待测电阻R串联，所以，由欧姆定律知道，
当测量电阻R1 时，电源电压是U=U0 +U1 =I1 R0 +I1 R1 =0.2A×R0+0.2A×28Ω ①
当测量电阻R2 时，电源电压U是=U0′+U2 =I2 R0 +I2 R2 =0.4A×R0+0.4A×13Ω ②
解①②得：U=6V，R0 =2Ω．
〔2〕由于电流表量程是0.6A，所以当电路中的最大电流为Imax =0.6A时测量的电阻值最小，
此时，由 知道，电路中的最小电阻是：Rmin = =10Ω，根据串联电路中总电阻等于各电阻之和知道：测量的电阻值Rmin =Rmin -R0=10Ω-2Ω=8Ω；
〔3〕由于Rx 电阻值很大，电源的电压为3V，所以电路中的电流会很小，故不可以采用Rx与电阻箱等串联，利用电流表测电流，即BD不可行；
由A图知道，实验中选择电阻箱与待测电阻串联，测出电阻箱两端的电压，先计算电路中的电流，再测出此时待测电阻两端的电压，由 求出待测电阻的阻值，A可行；
由C图知道，先闭合S1、断开S2 ，调节滑动变阻器R1 ，使电压表的示数为U；再断开S1、闭合S2 ，调节R2 ，使电压表的示数为U，记录此时电阻箱的示数R；由于串联电路中电源电压和滑动变阻器R1 两端的电压不变，那么Rx =R，即C可行．
【分析】〔1〕结合表盘上的电流和与之对应的电阻值，利用欧姆定律列方程求解即可；
〔2〕MN接入电阻最小时，电流为最大，结合电源电压求解总电阻，减去定值电阻的阻值即可；
〔3〕要测量电阻的阻值，需要测量电阻的电压和电流，结合图像分析求解即可。
六、计算题
35.【解析】【分析】根据串联电路中电压和电阻的比值关系分析电阻大小，利用电压和电阻计算电流，根据电压和电流计算电功率.
36.【解析】【分析】〔1〕处在水平面上的物体，物体对桌面的压力等于重力，结合压强的定义式p=F/S求解物体产生的压强，其中F是压力，S是受力面积；
〔2〕重力是由于地球对物体的吸引而产生的力，方向竖直向下，重力大小与质量的关系为G=mg；阿基米德原理给出了一种求解物体浮力大小的方法，F浮=ρ液gV排 ， ρ液是液体的密度，V排使物体排开水的体积；当物体受到的浮力大于重力时，物体上浮直至漂浮。
37.【解析】【分析】〔1〕阿基米德原理给出了一种求解物体浮力大小的方法，F浮=ρ液gV排 ， ρ液是液体的密度，V排使物体排开水的体积；
〔2〕结合拉力的功率和速度求解拉力大小的比值即可；
〔3〕对于该滑轮组，与动滑轮接触的有两段绳子，所以自由端移动的距离是物体移动的2倍，结合自由端移动的距离求解物体运动的距离；拉力为物重和滑轮重之和的一半，拉力作的功为总功，克制重力做的功为有用功，利用公式W=Fs求解做功，两者相除即为机械效率，利用机械效率列方程求解物体的重力即可。
相关试卷
2023年四川省成都市中考物理模拟试卷（三）： 这是一份2023年四川省成都市中考物理模拟试卷（三），共6页。试卷主要包含了单项选择题，填空题，作图与计算题，实验探究题等内容，欢迎下载使用。
2023年四川省成都市武侯区中考诊断性测试物理试题： 这是一份2023年四川省成都市武侯区中考诊断性测试物理试题，共10页。
2023年四川省成都市邛崃市九年级第一次诊断性测试物理试题： 这是一份2023年四川省成都市邛崃市九年级第一次诊断性测试物理试题，共26页。试卷主要包含了单选题，填空题，作图题，计算题，实验题，多选题等内容，欢迎下载使用。
