2020-2021学年浙教版科学中考第二轮专题复习电学实验--测小灯泡电功率(含解析)
展开
这是一份2020-2021学年浙教版科学中考第二轮专题复习电学实验--测小灯泡电功率(含解析)，共22页。试卷主要包含了为测量规格“6，小乐通过实验测量标有“2等内容，欢迎下载使用。

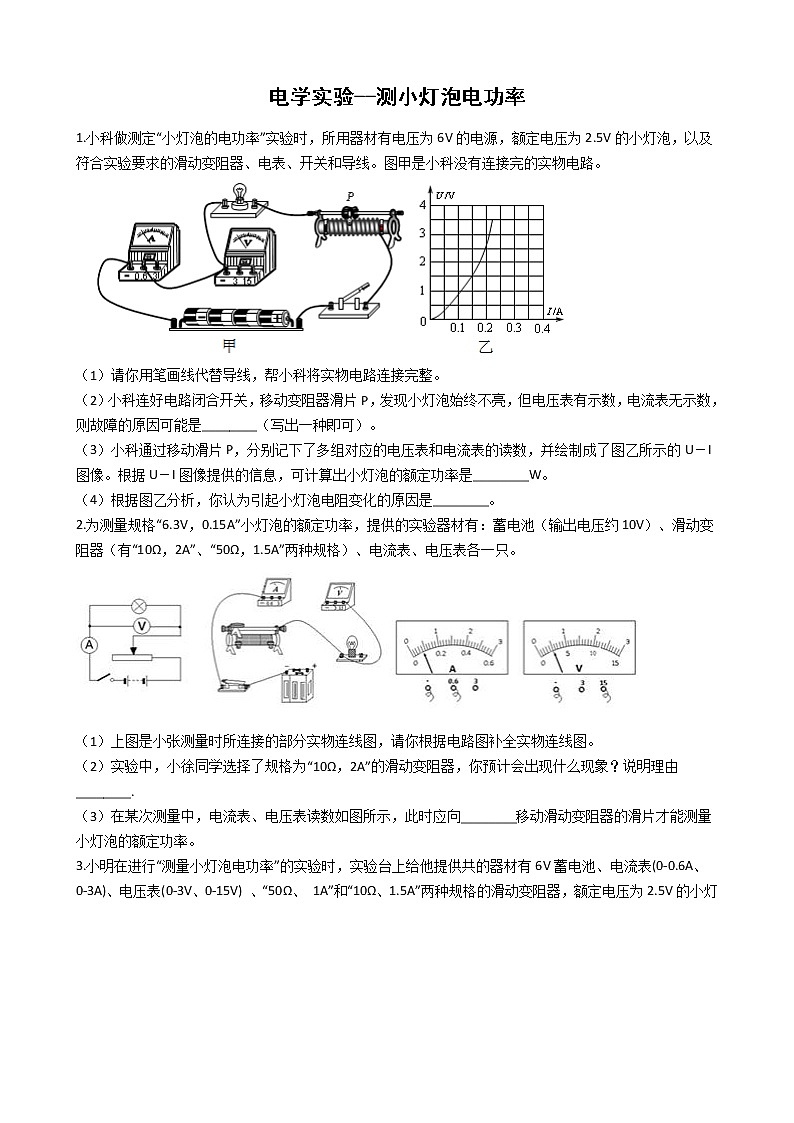

电学实验--测小灯泡电功率
1.小科做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。图甲是小科没有连接完的实物电路。
（1）请你用笔画线代替导线，帮小科将实物电路连接完整。
（2）小科连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是________（写出一种即可）。
（3）小科通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了图乙所示的U－I图像。根据U－I图像提供的信息，可计算出小灯泡的额定功率是________W。
（4）根据图乙分析，你认为引起小灯泡电阻变化的原因是________。
2.为测量规格“6.3V，0.15A”小灯泡的额定功率，提供的实验器材有：蓄电池（输出电压约10V）、滑动变阻器（有“10Ω，2A”、“50Ω，1.5A”两种规格）、电流表、电压表各一只。
（1）上图是小张测量时所连接的部分实物连线图，请你根据电路图补全实物连线图。
（2）实验中，小徐同学选择了规格为“10Ω，2A”的滑动变阻器，你预计会出现什么现象？说明理由________.
（3）在某次测量中，电流表、电压表读数如图所示，此时应向________移动滑动变阻器的滑片才能测量小灯泡的额定功率。

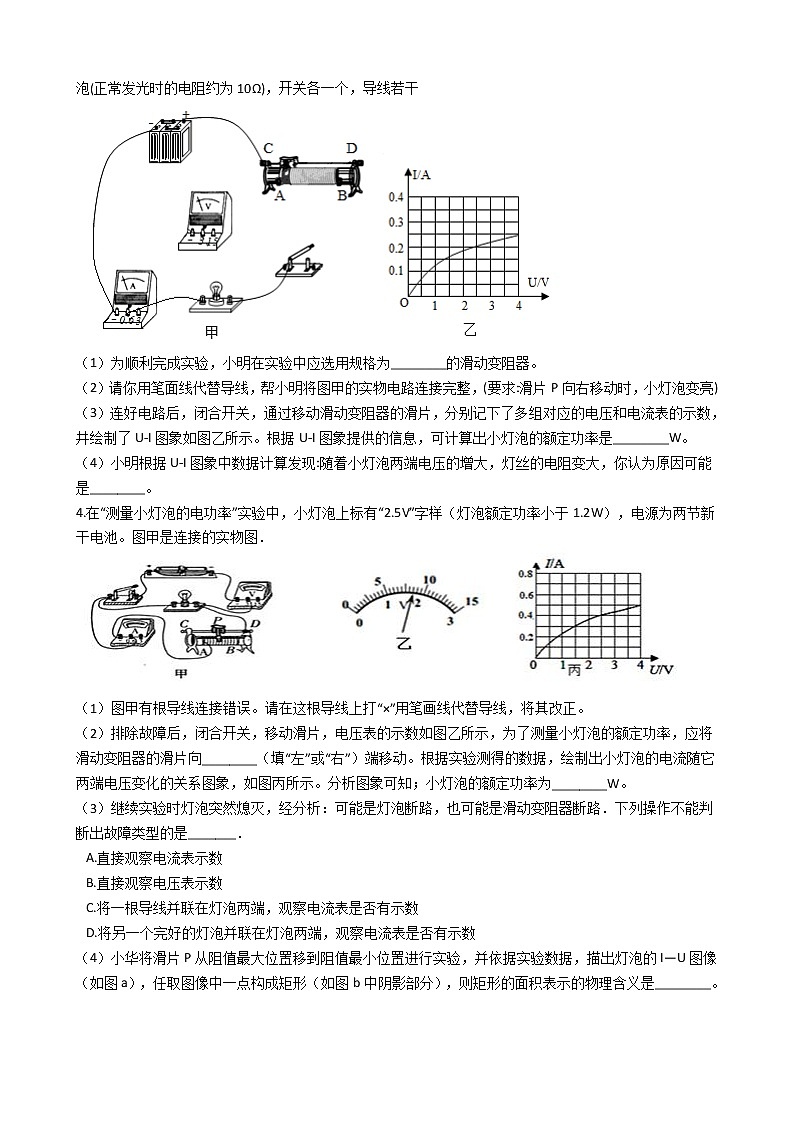

3.小明在进行“测量小灯泡电功率”的实验时，实验台上给他提供共的器材有6V蓄电池、电流表(0-0.6A、0-3A)、电压表(0-3V、0-15V) 、“50Ω、 1A”和“10Ω、1.5A”两种规格的滑动变阻器，额定电压为2.5V的小灯泡(正常发光时的电阻约为10Ω)，开关各一个，导线若干
（1）为顺利完成实验，小明在实验中应选用规格为________的滑动变阻器。
（2）请你用笔面线代替导线，帮小明将图甲的实物电路连接完整，(要求:滑片P向右移动时，小灯泡变亮)
（3）连好电路后，闭合开关，通过移动滑动变阻器的滑片，分别记下了多组对应的电压和电流表的示数，井绘制了U-I图象如图乙所示。根据U-I图象提供的信息，可计算出小灯泡的额定功率是________W。
（4）小明根据U-I图象中数据计算发现:随着小灯泡两端电压的增大，灯丝的电阻变大，你认为原因可能是________。
4.在“测量小灯泡的电功率”实验中，小灯泡上标有“2.5V”字样（灯泡额定功率小于1.2W），电源为两节新干电池。图甲是连接的实物图．
（1）图甲有根导线连接错误。请在这根导线上打“×”用笔画线代替导线，将其改正。
（2）排除故障后，闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________（填“左”或“右”）端移动。根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象，如图丙所示。分析图象可知；小灯泡的额定功率为________W。
（3）继续实验时灯泡突然熄灭，经分析：可能是灯泡断路，也可能是滑动变阻器断路．下列操作不能判断出故障类型的是_______．
A.直接观察电流表示数
B.直接观察电压表示数
C.将一根导线并联在灯泡两端，观察电流表是否有示数
D.将另一个完好的灯泡并联在灯泡两端，观察电流表是否有示数
（4）小华将滑片P从阻值最大位置移到阻值最小位置进行实验，并依据实验数据，描出灯泡的I—U图像（如图a），任取图像中一点构成矩形（如图b中阴影部分），则矩形的面积表示的物理含义是________。

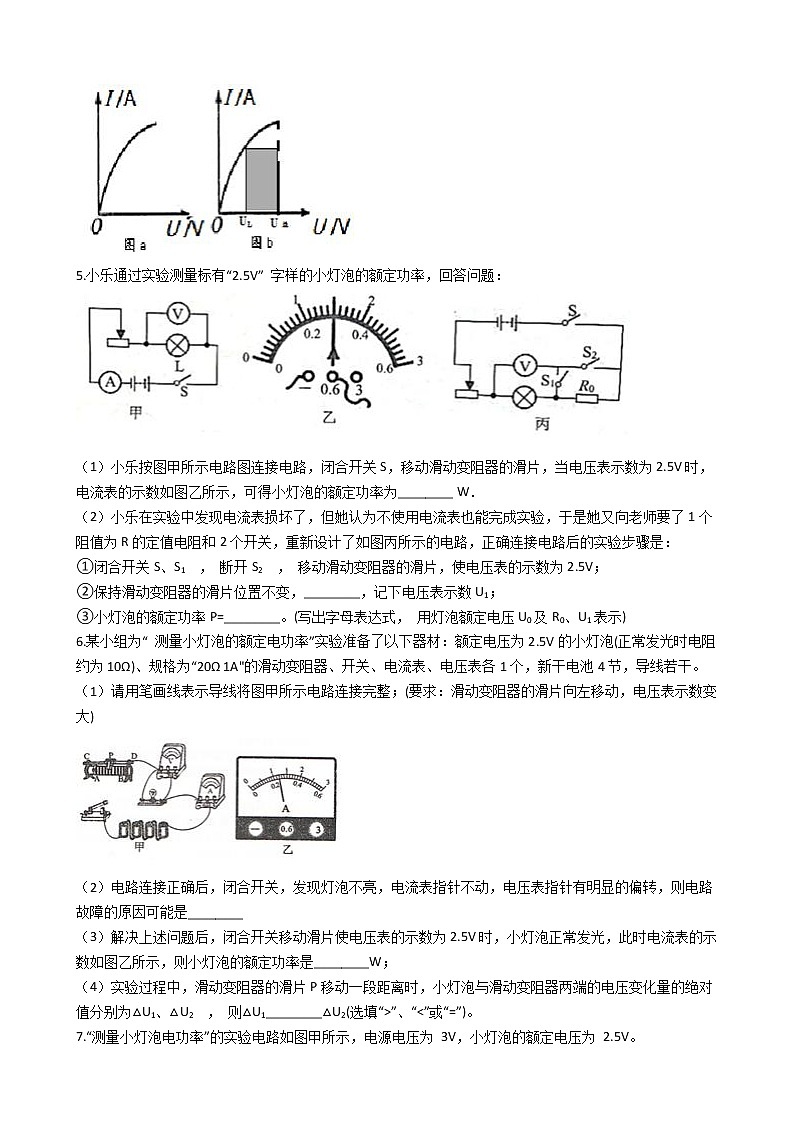

5.小乐通过实验测量标有“2.5V” 字样的小灯泡的额定功率，回答问题：
（1）小乐按图甲所示电路图连接电路，闭合开关S，移动滑动变阻器的滑片，当电压表示数为2.5V时，电流表的示数如图乙所示，可得小灯泡的额定功率为________ W．
（2）小乐在实验中发现电流表损坏了，但她认为不使用电流表也能完成实验，于是她又向老师要了1个阻值为R的定值电阻和2个开关，重新设计了如图丙所示的电路，正确连接电路后的实验步骤是：
①闭合开关S、S1 ， 断开S2 ， 移动滑动变阻器的滑片，使电压表的示数为2.5V；
②保持滑动变阻器的滑片位置不变，________，记下电压表示数U1；
③小灯泡的额定功率P=________。(写出字母表达式， 用灯泡额定电压U0及R0、U1表示)
6.某小组为“ 测量小灯泡的额定电功率”实验准备了以下器材：额定电压为2.5V的小灯泡(正常发光时电阻约为10Ω)、规格为“20Ω 1A"的滑动变阻器、开关、电流表、电压表各1个，新干电池4节，导线若干。
（1）请用笔画线表示导线将图甲所示电路连接完整；(要求：滑动变阻器的滑片向左移动，电压表示数变大)
（2）电路连接正确后，闭合开关，发现灯泡不亮，电流表指针不动，电压表指针有明显的偏转，则电路故障的原因可能是________
（3）解决上述问题后，闭合开关移动滑片使电压表的示数为2.5V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是________W；
（4）实验过程中，滑动变阻器的滑片P移动一段距离时，小灯泡与滑动变阻器两端的电压变化量的绝对值分别为△U1、△U2 ， 则△U1________△U2(选填“>”、“<”或“=”)。
7.“测量小灯泡电功率”的实验电路如图甲所示，电源电压为 3V，小灯泡的额定电压为 2.5V。
（1）小科把滑片移到最左端，闭合开关，发现小灯泡不亮，电流表示数为零，电压表的示数接近电源电压。为了排除故障，小科接下来的操作合理的是 。
A.拧紧小灯泡和它两端的接线柱
B.拧紧开关两端的接线柱
C.检查滑动变阻器是否短路
D.移动滑片，看小灯泡是否会亮
（2）排除故障后，小科移动滑片，读出了三组实验数据。粗心的小科把三次数据随手写在草稿纸上（如图乙）而没有填写在对应的表格中。请你帮助小科计算出小灯泡的额定功率为 ________W。
（3）此实验还可以只用电流表而不用电压表也能测小灯泡额定功率，其电路如图丙所示，
R0＝5Ω，其中关键的一步是必须调节滑动变阻器，使电流表A2的示数为 ________A 时，再读出电流表A1 的示数，才能计算出小灯泡的额定功率。
8.小胡晴霞按照如图所示的电路图连接好电路，测量一只额定电压为2.5V的灯泡的电功率，部分实验数据和现象如下表。
实验次数
电压表示数/V
电流表示数/A
灯泡亮度
1
1
0.2
较暗
2
2.5
/
正常发光
3
6
几乎为0
不发光
（1）分析表中实验数据可知，所用电源电压约为________ V。
（2）若小胡晴霞手边有A“1.5A 50Ω”和B“2.0A 20Ω”两种规格的滑动变阻器，上面实验中他所选的滑动变阻器为________。
（3）完成上述实验后，小胡晴霞向老师要了一个变阻箱和一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，也测出了灯泡的额定功率。请完成下列实验步骤：
①闭合开关S1 ， 将S2拨到触点2，移动滑片调整到R0 ， 使电压表的示数为2.5V；
②________，保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额=________（用已知量和测量量表示）。
9.小乐通过实验测量标有“2.5V”字样的小灯泡的额定功率，回答问题：
（1）小乐按图甲所示电路图连接电路，闭合开关S，移动滑动变阻器的滑片，当电压表示数为2.5V时，电流表的示数如图乙所示，可得小灯泡的额定功率为 ________W。
（2）小乐在实验中发现电流表损坏了，但她认为不使用电流表也能完成实验，于是她又向老师要了一个阻值为R0的定值电阻和2个开关，重新设计了如图丙所示的电路，正确连接电路后的实验步骤是：
①闭合开关S、S 1 ， 断开开关S 2 ， 移动滑动变阻器的滑片，使电压表示数为2.5V；
②保持滑动变阻器的滑片位置不变，________，记下电压表的示数为U 1；
③小灯泡的额定功率P=________（写出字母表达式，用灯泡额定电压U0及RO、U1表示）
10.在“测量小灯泡电功率”的实验中，所用电器有额定电压为2.5V小灯泡，及符合实验要求的电源、滑动变阻器、电表、开关和导线。
（1）如图甲是已经连接完成的实验电路，但有一根导线连接错误，请在错误的导线上画叉，并用笔画线代替导线画出正确的接法。
（2）正确连接电路后，若灯泡断路，闭合开关，看到的现象是________。
（3）若要测量该灯泡的额定电功率，实验操作方法是________。
（4）闭合开关，调节滑动变阻器，记下电压表、电流表的示数，并据此画出Ⅰ-U关系图象，过此曲线上任一点Ｍ分别作两坐标轴的平行线（如图乙所示），图中阴影部分的面积在数值上等于小灯泡此时的________。
11.小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡1（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω，1A”的滑动变阻器R1和“50Ω，0.5A”的滑动变阻器R2各一个，导线若干。
（1）请用笔画线代替导线，帮小华同学将图甲中的电路连接完整；
（2）为了顺利完成实验，小华应选用规格为________（填“R1”或“R2”）的滑动变阻器；
（3）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是________。
（4）排除故障后，移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U-I图像如图乙所示，小灯泡的额定功率为________W。
（5）小华打算增加一个阻值为150的定值电阻R0 ， 只利用一只电表，通过操作图中单刀双掷开关（单刀双掷开关分别接“a”、b”各一次）测量小灯泡的额定电功率，图丙、图丁是他设计的两种不同方案的电路图，则以下判断正确的是 。
A.两种方案都能
B.两种方案都不能
C.丙方案能，丁方案不能
D.丙方案不能，丁方案能
12.在测定小灯泡的电功率时，器材有：额定电压为2.6V的小灯泡、符合实验要求的滑动变阻器和电源、已调零的电流表和电压表、开关、导线若干和定值电阻等。
（1）用笔画线代替导线，将图甲的实物电路连接完整。
（2）正确连接电路后，闭合开关，发现电压表的示数等于电源电压、电流表无示数，出现这种现象的原因可能是________.
（3）适当调整后，改变滑动变阻器接入电路的电阻值。当电压表和电流表的示数如图中乙、丙所示时，小灯泡的实际功率是________。
（4）只用一只电流表测量小灯泡在某一电压下的实际功率，电路图如图丁所示。电源电压未知，但不超过小灯泡的额定电压，已知定值电阻R阻值为R0不考虑温度对小灯泡灯丝电阻的影响。在不改变电路连接的情况下，可以测量出小灯泡在电源电压下的实际功率，请写出主要的实验步骤；
①先将开关S与a闭合，记录电流表的示数为I1
②________
③利用以上字母写出实际功率的表达式________
13.小明按照如图所示的电路图连接好电路，测量一只额定电压为2.5V灯泡的电功率，部分实验数据和现象如下表。
实验次数
电压表示数/V
电流表示数/A
灯泡亮度
1
1
0.2
较暗
2
2.5
正常发光
3
6
0
不发光
（1）分析表中实验数据可知，所用电源电压约为________V。
（2）若小明手中有A“1.5A/50Ω”和B“2.0A/20Ω”两种规格的滑动变阻器，上面实验中他选用的滑动变阻器为________（填A或B）。
（3）由于小明粗心大意，没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻R=U1/I1= 1V/0.2A=5Ω，再计算出灯泡两端电压为2.5V时的功率P＝U22/R=（2.5V）2/5Ω=1.25W。请评价小明的做法是否科学，并说明理由：________。
14.如图所示，是小兴在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。
（1）实验开始，当开关闭合，变阻器滑片P向右移动时，电压表示数________（选填“变大”、“变小”或“不变”）。
（2）同组的小红发现连线中有一处不符合实验要求， 而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线。
（3）电路连接正确后，小兴他们正常进行实验并将实验数据记录在下表中。若第二次测量时电流表的示数如图所示，可得小灯泡的额定功率为________W。
实验次数
1
2
3
电压/V
3.0
3.8
4.5
电流/A
0.36
0.45
（4）小兴同学经过多次测量与计算后，得到了一组功率P 与电压的平方U2的数据，下列各图中能正确表示P 与U2的关系的是：（设灯丝电阻不变）________
15.在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V。
（1）如图甲是小敏测量小灯泡额定功率的实物电路图(不完整)，请用笔画线代替导线将实物电路图连接完整。
（2）连接好电路后，闭合开关，移动滑动变阻器滑片P到某一位置，电压表示数如图乙所示，此时应将滑片P向________(选填“A”或“B”)端移到合适位置，读出电流表示数，即可算出小灯泡的额定功率。
（3）小思打算增加一个阻值为10Ω的定值电阻R0 ， 只利用一只电表，通过图中操作(开关S接“a”“b”各一次)来测量小灯泡的额定功率。图丙、丁是她设计的两种不同方案的电路图，则以下判断正确的是 (填字母)。
A.两种方案都能
B.两种方案都不能
C.丙方案能，丁方案不能
D.丙方案不能，丁方案能
答案解析部分
一、实验探究题
1.【答案】 （1）
（2）小灯泡断路
（3）0.5
（4）小灯泡的电阻随温度的改变而改变
【解析】【分析】（1）根据小灯泡额定电压确定电压表的量程，根据电压表的连接方法补充作图；
（2）当小灯泡断路时，电压表与变阻器串联。由于电压表的内阻很大，因此通过电路的电流很小，因电流表几乎无示数。在串联电路中，电压与电阻成正比，因为电压表的内阻很大，所以它几乎分得全部电压。
（3）根据乙图确定通过灯泡的额定电流，然后根据P=UI计算灯泡的额定功率；
（4）根据灯丝电阻随温度变化的规律分析解答。
【解答】（1）在测量小灯泡电功率的实验中，电压表应该与灯泡并联。因为灯泡的额定电压2.5V<3V，所以选择0~3V的量程，如下图所示：
（2）小科连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是小灯泡断路。
（3）根据图乙可知，当灯泡的电压为2.5V时，通过灯泡的额定电流为0.2A，那么灯泡的额定功率为：P=UI=2.5V×0.2A=0.5W。
（4）根据图乙分析，我认为引起小灯泡电阻变化的原因是：小灯泡的电阻随温度的改变而改变。
2.【答案】 （1）
（2）小灯泡烧坏（或不正常发光） 理由：滑动变阻器与小灯泡串联,两者电压之比等于电阻之比，R滑≤10Ω，滑动变阻器的阻值太小，所以滑动变阻器分担的电压过少，小灯泡的实际电压大于额定电压
（3）向右
【解析】【分析】（1）在测量灯泡额定功率的实验中，除了电压表与灯泡并联外，其它的元件都是串联，要注意电表量程和接线柱的选择，还要注意变阻器接线“一上一下”；
（2）在串联电路中，电压与电阻成正比，据此计算出灯泡两端的电压，然后进行判断即可；
（3）读出电流表的示数，然后与灯泡的额定电流比较，确定电流的变化方向，进而确定变阻器的阻值变化，最后判断变阻器滑片的移动方向。
【解答】（1）①根据电路图可知，电压表应该与灯泡并联，由于6.3V>3V，所以选择0~15V的量程。
②电流表与灯泡串联，因为0.15A<0.6A，所以选择0~0.6A量程；
③变阻器与灯泡串联，使用滑片右边的部分，因此选择右下角的和上面的一个接线柱，如下图所示：
（2）灯泡的电阻为：RL=ULIL=6.3V0.15A=42惟；
当变阻器的阻值为10Ω时，
根据串联电路电压与电阻成正比得到：；
；
解得：UL=8.7V>6.3V。
实验中，小徐同学选择了规格为“10Ω，2A”的滑动变阻器，我预计小灯泡烧坏（或不正常发光，理由：滑动变阻器与小灯泡串联,两者电压之比等于电阻之比，R滑≤10Ω，滑动变阻器的阻值太小，所以滑动变阻器分担的电压过少，小灯泡的实际电压大于额定电压。
（3）根据图片可知，电流表选择量程0~0.6A，分度值为0.02A，示数为0.08A<0.15A，为了使灯泡正常发光，需要增大电流，减小电阻，即变阻器的滑片应该向右调节。
3.【答案】 （1）50Ω、1A
（2）
（3）0.5
（4）灯丝电阻随温度升高而增大
【解析】【分析】（1）首先根据U变=U总-UL计算出变阻器两端的电压，再根据“串联电路电压与电阻成正比”计算变阻器接入电路的阻值即可。
（2）在测量小灯泡电功率的实验中，除了电压表与灯泡并联外，其它的元件都是串联，要主要电表的量程和接线柱的选择，还要注意滑动变阻器接线“一上一下”原则；
（3）根据乙图确定灯泡的额定电流，然后根据P=UI计算出灯泡的额定功率。
（4）根据电阻随温度变化的规律解答即可。
【解答】（1）灯泡与变阻器串联，电压表测灯泡的电压。
当灯泡正常发光时，变阻器两端的电压为：U变=U总-UL=6V-2.5V=3.5V；
根据串联电路电压与电阻成正比得到：；
；
解得：R变=14Ω。
则小明应该选用规格为“50Ω，1A”的滑动变阻器。
（2）①电压表应该与灯泡并联，因为灯泡的额定电压为2.5V小于3V，所以电压表的量程选0~3V；
②因为滑片向右移动时灯泡变亮，电流变大，电阻变小，所以变阻器使用滑片右边的部分，即选择左上和右下角的接线柱，即将C、B接入电路即可，如下图所示：
（3）根据图乙可知，当灯泡的电压为2.5V时，通过灯泡的额定电流为0.2A，那么灯泡的额定功率为：P=UI=2.5V×0.2A=0.5W。
（4）小明根据U-I图象中数据计算发现:随着小灯泡两端电压的增大，灯丝的电阻变大，我认为原因可能是灯丝电阻随温度升高而增大。
4.【答案】 （1）
（2）左；1
（3）A
（4）滑动变阻器的电功率
【解析】【分析】（1）在测量小灯泡功率的实验中，除了电压表与灯泡并联外，其它的元件都是串联，注意电表的量程和接线柱的选择，还要注意变阻器接线“一上一下”；
（2）首先根据乙图确定电压表的读数，然后与额定电压比较，分析灯泡两端电压的大小变化，再根据U=IR分析电流变化，进而确定变阻器的阻值变化即可。
根据图丙确定灯泡的额定电流，然后根据P=UI计算灯泡的额定功率。
（3）根据各个选项的方法，确定是否能够根据现象找到唯一的故障点即可。
（4）根据功率的计算式P=UI分析解答。
【解答】（1）电压表应该与灯泡并联，根据甲图可知，灯泡与开关之间的导线将灯泡和变阻器短路，是错误的。将其从开关端拆下，改接在电源负极上即可，如下图所示：
（2）根据乙图可知，电压表选择量程0~3V，分度值为0.1V，示数为1.7V<2.5V。为了测量灯泡的额定功率，需要增大灯泡两端的电压，根据U=IR可知，需要增大通过电路的电流，而减小变阻器的电阻，因此变阻器的滑片应该向左端移动。
根据丙图可知，当灯泡电压为2.5V时，通过灯泡的电流为0.4A，那么灯泡的额定功率为P=UI=2.5V×0.4A=1W。
（3）A.如果电流表没有示数，那么说明电路中有断路，至于哪里断路，无法确定，故A符合题意；
B.电压表与灯泡并联，如果电压表没有示数，说明变阻器断路；如果电压表有示数，那么说明灯泡断路，故B不合题意；
C.将导线并联在灯泡两端，如果电流表有示数，那么说明灯泡断路；如果电流表没示数，说明变阻器断路，故C不合题意；
D.将一个灯泡并联在灯泡两端，如果电流表有示数，那么说明灯泡断路；如果电流表没示数，说明变阻器断路，故D不合题意。
故选A。
（4）图像中横轴表示电压，纵轴表示电流，阴影部分为长方形，根据长方形的面积公式S=ab=UI可知，阴影部分的面积表示的物理意义是：滑动变阻器的电功率。
5.【答案】 （1）0.75
（2）闭合开关S、S2 ， 断开S1(合理即可)；
【解析】【分析】（1）根据乙图确定电流表的量程和分度值，然后读出灯泡的额定电流，最后根据P=UI计算灯泡的额定功率。
（2）在串联电路中，各处电流都相等，即I0=I=UR ， 只要测出灯泡正常发光时定值电阻R0两端的电压即可，关键是开关切换时，保证灯泡与定值电阻始终处于串联状态，据此分析解答。
【解答】（1）根据乙图可知，电流表选择量程0~0.6A，分度值为0.02A，那么灯泡的额定电流为0.3A，则小灯泡的额定功率为：P=UI=2.5V×0.3A=0.75W。
（2）①闭合开关S、S1 ， 断开S2 ， 此时电压表测灯泡两端的电压。移动滑动变阻器的滑片，使电压表的示数U0=2.5V；
②保持滑动变阻器的滑片位置不变，闭合开关S、S2 ， 断开S1 ， 此时电压表测灯泡与R0的总电压，记下电压表示数U1；
③通过灯泡的额定电流为：；
小灯泡的额定功率P0=U0I0=。
6.【答案】 （1）
（2）灯泡灯丝断了等
（3）0.6
（4）=
【解析】【分析】（1）滑动变阻器接线注意“一上一下”，根据电压表的示数变化判断变阻器使用的部分，进而确定选择的接线柱即可。
（2）在测量小灯泡额定功率的实验中，如果灯泡位置发生断路，那么电压表与变阻器串联。由于电压表的内阻很大，所以通过电流表的电流很小，指针几乎不动；在串联电路中，电压与电阻成反比，因此电压表几乎分得全部电压，示数接近电源电压。
（3）根据乙图确定电流表的量程和分度值，读出灯泡的额定电流，然后根据P=UI计算灯泡的额定功率。
（4）根据串联电路U总=UL+U变分析判断。
【解答】（1）电压表的示数增大，根据U=IR可知，通过电路电流增大，而变阻器接入的阻值变小。当变阻器滑片向左移动时，滑片左边的阻值变小，而右边的阻值变大，因此变阻器使用左边，那么将左下角的A接线柱与开关相连即可，如下图所示：
（2）电路连接正确后，闭合开关，发现灯泡不亮，电流表指针不动，电压表指针有明显的偏转，则电路故障的原因可能是：灯泡灯丝断了。
（3）根据乙图可知，电流表选择量程0~0.6A，分度值为0.02A，那么灯泡的额定电流为0.24A，那么灯泡的额定功率P=UI=2.5V×0.24A=0.6W。
（4）根据U总=UL+U变可知，小灯泡的电压增大几伏，变阻器的电压就减小几伏，因此它们电压变化量的绝对值相等，即△U1=△U2。
7.【答案】 （1）A
（2）0.75
（3）0.5
【解析】【分析】（1）根据现象判断电路故障，从而确定下一步的操作；
（2）灯泡两端的电压越大，电流越大，据此将电压和电流排序匹配，找到额定电压和额定电流，根据P=UI计算额定功率；
（3）根据丙图可知，灯泡与R0并联，二者的电压相等，当R0的电压为2.5V时，灯泡正好正常发光，据此计算出通过R0的电流即可。
【解答】（1）当小灯泡发生断路时，电压表串联在电路中。由于它的内阻很大，因此通过的电流很小，即电流表的示数几乎为零；串联时电压与电阻成正比，因此电压表的示数几乎接近电源电压。因为可能是小灯泡两端的接线柱松动，所以合理操作为：拧紧小灯泡和它两端的接线柱，故选A。
（2）根据图乙可知，电压依次为：3V、2.5V和2V，对应的电流为0.32A、0.3A和0.26A，那么灯泡的额定电压为2.5V，额定电流为0.3A，额定功率为：P=UI=2.5V×0.3A=0.75W。
（3）根据丙图可知，灯泡与R0并联，二者的电压相等，
当R0的电压为2.5V时，灯泡正好正常发光，
此时通过它的电流：。
即此时电流表A2的示数为0.5A。
8.【答案】 （1）6
（2）A
（3）闭合S1 ， 将S2拔到1；2.5V×
【解析】【分析】（1）根据电路图可知，当灯泡断路时，电压表串联在电路中。根据串联电路电压与电阻成正比可知，电压表的内阻很大，所以它的示数接近电源电压；
（2）当电流最小时，电路中的电阻最大，根据表格计算出此时的变阻器接入的阻值即可；
（3）测量灯泡的额定功率，关键是测量灯泡在额定电压下的电流。将一个定值电阻R0与灯泡串联，二者的电流相等，因此只要灯泡正常发光时，通过R0的电流就是灯泡的额定电流。首先让电压表与灯泡并联，调节变阻器，使其示数等于2.5V，此时灯泡正常发光。再让电压表测灯泡和R0的总电压，二者电压之差就是R0的电压，那么灯泡的额定电流为U0R0 ， 最后根据功率的计算式计算即可。
【解答】（1）根据表格可知，当电流表的示数为0时，电压表的示数为6V，那么电源电压等于电压表的示数6V。
（2）根据表格可知，最小电流为0.2A，电压表的示数为1V，
那么变阻器的阻值为：；
则选用的变阻器为“1.5A 50Ω”。
（3）①闭合开关S1 ， 将S2拨到触点2，移动滑片，使电压表的示数为2.5V；
②闭合S1 ， 将S2拔到1，保持滑片的位置不动，读出电压表的示数U；
③R0两端的电压U0=U-2.5V；
通过灯泡的额定电流：；
灯泡的额定功率： P额= U额I额=2.5V×。
9.【答案】 （1）0.75
（2）闭合开关S、S2 ， 断开S1（合理即可）；
【解析】【分析】（1）根据乙图，确定电流表的量程和分度值，然后读出灯泡的额定电流，最后根据P额=U额I额计算灯泡的额定功率；
（2）电流表损坏了，可以用电压表和一个定值电阻组合在一起替换电流表。首先让电压表与灯泡并联，通过调节滑动变阻器，使电压表的示数等于额定电压2.5V；然后通过开关的切换，让电压表测量灯泡与定值电阻的总电压，根据U总=U+U0计算出此时定值电阻的电压U。此时通过灯泡的额定电流就是IL=I=UR0 ， 最后根据PL=ULIL计算灯泡的额定功率即可，据此分析解答。
【解答】（1）根据乙图可知，电流表选择量程0~0.6A，分度值为0.02A，那么灯泡的额定电流为0.3A，则灯泡的额定功率P额=U额I额=2.5V×0.3A=0.75W；
（2）正确连接电路后的实验步骤是：
①闭合开关S、S1 ， 断开开关S2 ， 移动滑动变阻器的滑片，使电压表示数为2.5V；
②保持滑动变阻器的滑片位置不变，闭合开关S、S2 ， 断开S1 ， 记下电压表的示数为U1（此时电压表测灯泡与R0的总电压）；
③那么灯泡的额定电流；
小灯泡的额定功率。
10.【答案】 （1）
（2）电压表有示数，电流表无示数，灯泡不亮
（3）移动滑动变阻器，使灯泡两端电压等于额定电压
（4）功率
【解析】【分析】（1）在测量灯泡电功率的实验中，除了电压表与灯泡并联外，其它的元件都是串联，要注意电表的正负接线柱和量程的选择，还要注意变阻器接线“一上一下”原则；
（2）当灯泡断路时，电压表串联在电路最后，由于它的内阻很大，所以通过电流表的电流很小，即电流表几乎无示数。由于串联电路电压与电阻成正比，所以电压表的示数几乎等于电源电压；
（3）当灯泡的实际电压等于额定电压时，通过灯泡的电流为额定电流，此时灯泡正常发光，而灯泡的电压改变要依靠调节滑动变阻器的滑片实现；
（4）根据长方形的面积公式和功率的计算式P=UI分析判断。
【解答】（1）根据甲图可知，滑动变阻器接线时应该“一上一下”，而图中两个线头都接在上面两个接线柱上。只要将开关与变阻器相连的导线从变阻器端拆下，改接在变阻器左下角的接线柱上即可，如下图所示：
（2）确连接电路后，若灯泡断路，闭合开关，看到的现象是：电压表有示数，电流表无示数，灯泡不亮。
（3）若要测量该灯泡的额定电功率，实验操作方法是：移动滑动变阻器，使灯泡两端电压等于额定电压。
（4）阴影部分为长方形，而长方形的面积=长×宽，即U×I；根据P=UI可知，阴影部分的面积等于小灯泡此时的功率。
11.【答案】 （1）
（2）R2
（3）灯泡（或电压表）短路
（4）0.625
（5）B
【解析】【分析】（1）在测量小灯泡电功率的实验中，除了电压表与灯泡并联外，其它的元件都是串联，要注意电表的量程和正负接线柱的连接，还要注意变阻器接线“一上一下”。
（2）首先根据U变=U总-UL计算出正常发光时变阻器两端的电压，再根据串联电路电压与电阻成正比计算出此时变阻器的电阻值即可，即；
（3）当灯泡短路或电压表短路时，灯泡不发光，电压表没有示数，但是此时有电流经过电流表，即电流表有示数；
（4）根据图像确定灯泡的额定电流，然后根据P额=U额I额计算灯泡的额定功率；
（5）如果只有一个电表，那么就要用这个电表和定值电阻的组合，代替缺少的那个电表，据此分析判断。
【解答】（1）根据甲图可知，电压表应该与灯泡并联，灯泡应该与变阻器和电流表串联。根据可知，电流表应该选择0~0.6A的量程。只需将电压表的“3”接线柱与灯泡右端相连，“-”接线柱与灯泡的左端相连，再将灯泡的左端与电流表的“0.6”接线柱相连即可，如下图所示：
（2）当灯泡正常发光时，变阻器的电压U变=U总-UL=6V-2.5V=3.5V；
在串联电路中，电压与电阻成正比，即：；
；
解得：R变=14Ω；
因此选用R2.
（3）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是灯泡（或电压表）短路。
（4）根据图像可知，当电压为2.5V时，通过灯泡的电流为0.25A，
那么灯泡的额定功率P额=U额I额=2.5V×0.25A=0.625W；
（5）丙图：将开关与a相接，调节变阻器，让电流表的示数为：2.5VR0 ， 此时定值电阻两端的电压就等于灯泡的额定电压。将开关与b相接时，由于灯泡电阻与定值电阻不同，此时灯泡两端的电压就不再是2.5V，因此得到的电流也不是额定电流，无法测灯泡的额定功率；
丁图：当开关与a相接时，电压表测定值电阻的电压；当开关与b相接时，电压表测定值电阻和灯泡的电压之和。无法通过开关的控制，确定灯泡两端的电压为2.5V，因此不能测出灯泡的额定功率。
故选B。
12.【答案】 （1）
（2）小灯泡断路
（3）0.24
（4）读出电流表示数为L2；
【解析】【分析】（1）根据电压表的使用规范完成实物图的连接；
（2）在测量小灯泡电功率的实验中，如果小灯泡断路，那么电压表串联在电路中。由于它的内阻很大，且在串联电路中电压与电阻成正比，因此电压表几乎分得全部电压，示数接近电源电压，而电流表几乎无示数。
（3）根据乙图和丙图读出小灯泡的电压和电流，然后根据P=UI计算出灯泡的额定功率；
（4）如果不考虑小灯泡灯丝电阻随温度的变化，根据公式P=U2R可知，在已知额定电压的情况下，只需测出灯泡的电阻即可计算出它的额定功率。当定值电阻与灯泡并联时，通过它们的电流与电阻成反比，利用开关的切换，分别得到通过它们的电流，最后利用这个反比关系求出灯泡的电阻即可。
【解答】（1）根据甲图可知，实物图中只有电压表没有接好。电压表应该与灯泡并联，由于2.6V<3V，因此使用0~3V的量程。电压表的“-”接线柱已经与灯泡左端相连，只需将“3”的接线柱与灯泡右端相连即可，如下图所示：
（2）正确连接电路后，闭合开关，发现电压表的示数等于电源电压、电流表无示数，出现这种现象的原因可能是小灯泡断路；
（3）根据乙图可知，电压表选择量程0~3V，分度值为0.1V，那么灯泡的电压为1.2V：根据丙图可知，电流表选择0~0.6A量程，分度值为0.02A，那么灯泡的电流为0.2A，则小灯泡的实际功率：P=UI=1.2V×02A=2.4W。
（4）实验步骤：
①先将开关S与a闭合，此时电流表只测R0的电流，记录电流表的示数为I1；
②将开关与b闭合，此时电流表测干路电流，记录电流表的示数为I2；
③根据并联电路的电流规律得到，通过灯泡的电流为：I=I2-I1；
根据并联电路电流与电阻成反比得到：；
那么灯泡的电阻为：；
那么灯泡的额定功率为：。
13.【答案】 （1）6
（2）A
（3）不科学，因为灯丝电阻受温度影响，正常工作时的灯丝电阻与“1V”下的电阻不同。
【解析】【分析】（1）根据第3组数据计算出电源电压；
（2）由表中第1组数据，由欧姆定律灯此时的电阻，根据串联电路电压的规律，求出变阻器分得的电压，最后根据欧姆定律求出变阻器连入电路中的电阻即可；
（3）根据灯丝电阻随温度变化的规律和功率公式P=U2R分析即可。
【解答】（1）当开关闭合，灯泡发生断路时，电压表与变阻器串联。由于电压表的内阻很大，所以通过电路的电流会很小，几乎为零。根据串联电路电压和电阻成正比的规律可知，此时电压表分得全部电压，即等于电源电压。根据第3组数据可知，电源电压等于电压表的示数6V。
（2）由表中数据可知，当电压为UL=1V时，通过的电流为IL=0.2A，
灯此时的电阻；
变阻器分得的电压U滑=U-UL=6V-1V=5V，
变阻器的电阻为：R= U I=5V 0.2A =25惟；
故选用“1.5A 50Ω”的变阻器。
（3）第一次实验数据计算出灯泡电阻RL=5Ω，
当灯泡的电压为2.5V时，
如果灯丝的电阻不变，那么此时灯泡的功率P=U22 R = (2.5V)2 5惟 =1.25W；
当灯泡的电压增大时，通过灯泡的电流增大，灯丝的温度升高，电阻变大。
根据公式P=U22 R 可知，灯泡的额定功率小于1.25W。
小明的做法不科学，理由是：因为灯丝电阻受温度影响，正常工作时的灯丝电阻与“1V”下的电阻不同。
14.【答案】 （1）不变
（2）
（3）1.596
（4）A
【解析】【分析】（1）首先分析电路的串并联关系，然后判断电压表测量的电压值，最后根据欧姆定律判断电压表示数的变化。
（2）在测量灯泡电功率的实验中，除了电压表与灯泡并联外，其它都是串联，注意电表量程和接线柱的选择，还要注意变阻器接线“一上一下”。
（3）首先根据乙图读出灯泡的额定电流，然后根据P=UI计算灯泡的额定功率。
（4）根据功率的计算式P=U2R分析即可。
【解答】（1）根据甲图可知，灯泡与变阻器串联，电压表测量它们的总电压。当变阻器的滑片向右移动时，阻值变小，电流变大，但是电压表的示数始终等于电源电源，因此保持不变。
（2）电压表应该只与灯泡并联，只需将电压表与变阻器连接的导线从变阻器上拆下，然后改接在灯泡左端的接线柱上即可，如下图所示：
（3）根据乙图可知，电流表选择量程0~0.6A，分度值为0.02A，那么灯泡的额定电流为0.32A，灯泡的额定功率P=UI=3.8V×0.32A=1.596W；
（4）根据公式P=U2R可知，当电阻不变时，灯泡的电功率与电压的平方成正比，即图像为一条倾斜的直线，故A正确，而B、C、D错误。
故选A。
15.【答案】 （1）
（2）A
（3）B
【解析】【分析】（1）在测量小灯泡功率的实验中，除了电压表与灯泡并联，其它的都是串联，要注意电表量程和正负接线柱的选择，变阻器接线“一上一下”。
（2）根据乙图读出此时灯泡的实际电压，然后与额定电压比较，确定电压表示数的变化方向，根据U总=UL+U变确定变阻器的电压变化方向，进而确定变阻器的阻值变化，最终确定滑片的移动方向。
（3）测量灯泡的额定功率，关键是确定灯泡处于额定状态，据此分析两个电路图是否符合要求即可。
【解答】（1）根据实物图可知，电压表应该与灯泡并联，只需将电源的负极与灯泡右端的接线柱连接即可。变阻器与电流表串联，只需将变阻器右上角的接线柱与电流表的“-”接线柱连接即可，如下图所示：
（2）根据乙图可知，电压表选择量程0~3V，分度值为0.1V，读数为1.5V，小于额定电压2.5V，因此电压表的示数要增大。根据U总=UL+U变可知，变阻器的电压要减小，根据串联电路电压与电阻成正比可知，变阻器的阻值要减小，即滑片向A端移动。
（3）左图：电压表串联在干路中，无论变阻器的阻值怎么变化，它的示数都保持不变，因此无法达到测量目的。
右图：开关与a接触时，电压表测R0的电压，与b接触时，测R0与灯泡的总电压。通过调节变阻器，无法找到灯泡电压为2.5V的状态，所以无法测量。
故选B。
电学实验--测小灯泡电功率
1.小科做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。图甲是小科没有连接完的实物电路。
（1）请你用笔画线代替导线，帮小科将实物电路连接完整。
（2）小科连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是________（写出一种即可）。
（3）小科通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了图乙所示的U－I图像。根据U－I图像提供的信息，可计算出小灯泡的额定功率是________W。
（4）根据图乙分析，你认为引起小灯泡电阻变化的原因是________。
2.为测量规格“6.3V，0.15A”小灯泡的额定功率，提供的实验器材有：蓄电池（输出电压约10V）、滑动变阻器（有“10Ω，2A”、“50Ω，1.5A”两种规格）、电流表、电压表各一只。
（1）上图是小张测量时所连接的部分实物连线图，请你根据电路图补全实物连线图。
（2）实验中，小徐同学选择了规格为“10Ω，2A”的滑动变阻器，你预计会出现什么现象？说明理由________.
（3）在某次测量中，电流表、电压表读数如图所示，此时应向________移动滑动变阻器的滑片才能测量小灯泡的额定功率。
3.小明在进行“测量小灯泡电功率”的实验时，实验台上给他提供共的器材有6V蓄电池、电流表(0-0.6A、0-3A)、电压表(0-3V、0-15V) 、“50Ω、 1A”和“10Ω、1.5A”两种规格的滑动变阻器，额定电压为2.5V的小灯泡(正常发光时的电阻约为10Ω)，开关各一个，导线若干
（1）为顺利完成实验，小明在实验中应选用规格为________的滑动变阻器。
（2）请你用笔面线代替导线，帮小明将图甲的实物电路连接完整，(要求:滑片P向右移动时，小灯泡变亮)
（3）连好电路后，闭合开关，通过移动滑动变阻器的滑片，分别记下了多组对应的电压和电流表的示数，井绘制了U-I图象如图乙所示。根据U-I图象提供的信息，可计算出小灯泡的额定功率是________W。
（4）小明根据U-I图象中数据计算发现:随着小灯泡两端电压的增大，灯丝的电阻变大，你认为原因可能是________。
4.在“测量小灯泡的电功率”实验中，小灯泡上标有“2.5V”字样（灯泡额定功率小于1.2W），电源为两节新干电池。图甲是连接的实物图．
（1）图甲有根导线连接错误。请在这根导线上打“×”用笔画线代替导线，将其改正。
（2）排除故障后，闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________（填“左”或“右”）端移动。根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象，如图丙所示。分析图象可知；小灯泡的额定功率为________W。
（3）继续实验时灯泡突然熄灭，经分析：可能是灯泡断路，也可能是滑动变阻器断路．下列操作不能判断出故障类型的是_______．
A.直接观察电流表示数
B.直接观察电压表示数
C.将一根导线并联在灯泡两端，观察电流表是否有示数
D.将另一个完好的灯泡并联在灯泡两端，观察电流表是否有示数
（4）小华将滑片P从阻值最大位置移到阻值最小位置进行实验，并依据实验数据，描出灯泡的I—U图像（如图a），任取图像中一点构成矩形（如图b中阴影部分），则矩形的面积表示的物理含义是________。
5.小乐通过实验测量标有“2.5V” 字样的小灯泡的额定功率，回答问题：
（1）小乐按图甲所示电路图连接电路，闭合开关S，移动滑动变阻器的滑片，当电压表示数为2.5V时，电流表的示数如图乙所示，可得小灯泡的额定功率为________ W．
（2）小乐在实验中发现电流表损坏了，但她认为不使用电流表也能完成实验，于是她又向老师要了1个阻值为R的定值电阻和2个开关，重新设计了如图丙所示的电路，正确连接电路后的实验步骤是：
①闭合开关S、S1 ， 断开S2 ， 移动滑动变阻器的滑片，使电压表的示数为2.5V；
②保持滑动变阻器的滑片位置不变，________，记下电压表示数U1；
③小灯泡的额定功率P=________。(写出字母表达式， 用灯泡额定电压U0及R0、U1表示)
6.某小组为“ 测量小灯泡的额定电功率”实验准备了以下器材：额定电压为2.5V的小灯泡(正常发光时电阻约为10Ω)、规格为“20Ω 1A"的滑动变阻器、开关、电流表、电压表各1个，新干电池4节，导线若干。
（1）请用笔画线表示导线将图甲所示电路连接完整；(要求：滑动变阻器的滑片向左移动，电压表示数变大)
（2）电路连接正确后，闭合开关，发现灯泡不亮，电流表指针不动，电压表指针有明显的偏转，则电路故障的原因可能是________
（3）解决上述问题后，闭合开关移动滑片使电压表的示数为2.5V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是________W；
（4）实验过程中，滑动变阻器的滑片P移动一段距离时，小灯泡与滑动变阻器两端的电压变化量的绝对值分别为△U1、△U2 ， 则△U1________△U2(选填“>”、“<”或“=”)。
7.“测量小灯泡电功率”的实验电路如图甲所示，电源电压为 3V，小灯泡的额定电压为 2.5V。
（1）小科把滑片移到最左端，闭合开关，发现小灯泡不亮，电流表示数为零，电压表的示数接近电源电压。为了排除故障，小科接下来的操作合理的是 。
A.拧紧小灯泡和它两端的接线柱
B.拧紧开关两端的接线柱
C.检查滑动变阻器是否短路
D.移动滑片，看小灯泡是否会亮
（2）排除故障后，小科移动滑片，读出了三组实验数据。粗心的小科把三次数据随手写在草稿纸上（如图乙）而没有填写在对应的表格中。请你帮助小科计算出小灯泡的额定功率为 ________W。
（3）此实验还可以只用电流表而不用电压表也能测小灯泡额定功率，其电路如图丙所示，
R0＝5Ω，其中关键的一步是必须调节滑动变阻器，使电流表A2的示数为 ________A 时，再读出电流表A1 的示数，才能计算出小灯泡的额定功率。
8.小胡晴霞按照如图所示的电路图连接好电路，测量一只额定电压为2.5V的灯泡的电功率，部分实验数据和现象如下表。
实验次数
电压表示数/V
电流表示数/A
灯泡亮度
1
1
0.2
较暗
2
2.5
/
正常发光
3
6
几乎为0
不发光
（1）分析表中实验数据可知，所用电源电压约为________ V。
（2）若小胡晴霞手边有A“1.5A 50Ω”和B“2.0A 20Ω”两种规格的滑动变阻器，上面实验中他所选的滑动变阻器为________。
（3）完成上述实验后，小胡晴霞向老师要了一个变阻箱和一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，也测出了灯泡的额定功率。请完成下列实验步骤：
①闭合开关S1 ， 将S2拨到触点2，移动滑片调整到R0 ， 使电压表的示数为2.5V；
②________，保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额=________（用已知量和测量量表示）。
9.小乐通过实验测量标有“2.5V”字样的小灯泡的额定功率，回答问题：
（1）小乐按图甲所示电路图连接电路，闭合开关S，移动滑动变阻器的滑片，当电压表示数为2.5V时，电流表的示数如图乙所示，可得小灯泡的额定功率为 ________W。
（2）小乐在实验中发现电流表损坏了，但她认为不使用电流表也能完成实验，于是她又向老师要了一个阻值为R0的定值电阻和2个开关，重新设计了如图丙所示的电路，正确连接电路后的实验步骤是：
①闭合开关S、S 1 ， 断开开关S 2 ， 移动滑动变阻器的滑片，使电压表示数为2.5V；
②保持滑动变阻器的滑片位置不变，________，记下电压表的示数为U 1；
③小灯泡的额定功率P=________（写出字母表达式，用灯泡额定电压U0及RO、U1表示）
10.在“测量小灯泡电功率”的实验中，所用电器有额定电压为2.5V小灯泡，及符合实验要求的电源、滑动变阻器、电表、开关和导线。
（1）如图甲是已经连接完成的实验电路，但有一根导线连接错误，请在错误的导线上画叉，并用笔画线代替导线画出正确的接法。
（2）正确连接电路后，若灯泡断路，闭合开关，看到的现象是________。
（3）若要测量该灯泡的额定电功率，实验操作方法是________。
（4）闭合开关，调节滑动变阻器，记下电压表、电流表的示数，并据此画出Ⅰ-U关系图象，过此曲线上任一点Ｍ分别作两坐标轴的平行线（如图乙所示），图中阴影部分的面积在数值上等于小灯泡此时的________。
11.小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡1（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω，1A”的滑动变阻器R1和“50Ω，0.5A”的滑动变阻器R2各一个，导线若干。
（1）请用笔画线代替导线，帮小华同学将图甲中的电路连接完整；
（2）为了顺利完成实验，小华应选用规格为________（填“R1”或“R2”）的滑动变阻器；
（3）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是________。
（4）排除故障后，移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U-I图像如图乙所示，小灯泡的额定功率为________W。
（5）小华打算增加一个阻值为150的定值电阻R0 ， 只利用一只电表，通过操作图中单刀双掷开关（单刀双掷开关分别接“a”、b”各一次）测量小灯泡的额定电功率，图丙、图丁是他设计的两种不同方案的电路图，则以下判断正确的是 。
A.两种方案都能
B.两种方案都不能
C.丙方案能，丁方案不能
D.丙方案不能，丁方案能
12.在测定小灯泡的电功率时，器材有：额定电压为2.6V的小灯泡、符合实验要求的滑动变阻器和电源、已调零的电流表和电压表、开关、导线若干和定值电阻等。
（1）用笔画线代替导线，将图甲的实物电路连接完整。
（2）正确连接电路后，闭合开关，发现电压表的示数等于电源电压、电流表无示数，出现这种现象的原因可能是________.
（3）适当调整后，改变滑动变阻器接入电路的电阻值。当电压表和电流表的示数如图中乙、丙所示时，小灯泡的实际功率是________。
（4）只用一只电流表测量小灯泡在某一电压下的实际功率，电路图如图丁所示。电源电压未知，但不超过小灯泡的额定电压，已知定值电阻R阻值为R0不考虑温度对小灯泡灯丝电阻的影响。在不改变电路连接的情况下，可以测量出小灯泡在电源电压下的实际功率，请写出主要的实验步骤；
①先将开关S与a闭合，记录电流表的示数为I1
②________
③利用以上字母写出实际功率的表达式________
13.小明按照如图所示的电路图连接好电路，测量一只额定电压为2.5V灯泡的电功率，部分实验数据和现象如下表。
实验次数
电压表示数/V
电流表示数/A
灯泡亮度
1
1
0.2
较暗
2
2.5
正常发光
3
6
0
不发光
（1）分析表中实验数据可知，所用电源电压约为________V。
（2）若小明手中有A“1.5A/50Ω”和B“2.0A/20Ω”两种规格的滑动变阻器，上面实验中他选用的滑动变阻器为________（填A或B）。
（3）由于小明粗心大意，没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻R=U1/I1= 1V/0.2A=5Ω，再计算出灯泡两端电压为2.5V时的功率P＝U22/R=（2.5V）2/5Ω=1.25W。请评价小明的做法是否科学，并说明理由：________。
14.如图所示，是小兴在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。
（1）实验开始，当开关闭合，变阻器滑片P向右移动时，电压表示数________（选填“变大”、“变小”或“不变”）。
（2）同组的小红发现连线中有一处不符合实验要求， 而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线。
（3）电路连接正确后，小兴他们正常进行实验并将实验数据记录在下表中。若第二次测量时电流表的示数如图所示，可得小灯泡的额定功率为________W。
实验次数
1
2
3
电压/V
3.0
3.8
4.5
电流/A
0.36
0.45
（4）小兴同学经过多次测量与计算后，得到了一组功率P 与电压的平方U2的数据，下列各图中能正确表示P 与U2的关系的是：（设灯丝电阻不变）________
15.在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V。
（1）如图甲是小敏测量小灯泡额定功率的实物电路图(不完整)，请用笔画线代替导线将实物电路图连接完整。
（2）连接好电路后，闭合开关，移动滑动变阻器滑片P到某一位置，电压表示数如图乙所示，此时应将滑片P向________(选填“A”或“B”)端移到合适位置，读出电流表示数，即可算出小灯泡的额定功率。
（3）小思打算增加一个阻值为10Ω的定值电阻R0 ， 只利用一只电表，通过图中操作(开关S接“a”“b”各一次)来测量小灯泡的额定功率。图丙、丁是她设计的两种不同方案的电路图，则以下判断正确的是 (填字母)。
A.两种方案都能
B.两种方案都不能
C.丙方案能，丁方案不能
D.丙方案不能，丁方案能
答案解析部分
一、实验探究题
1.【答案】 （1）
（2）小灯泡断路
（3）0.5
（4）小灯泡的电阻随温度的改变而改变
【解析】【分析】（1）根据小灯泡额定电压确定电压表的量程，根据电压表的连接方法补充作图；
（2）当小灯泡断路时，电压表与变阻器串联。由于电压表的内阻很大，因此通过电路的电流很小，因电流表几乎无示数。在串联电路中，电压与电阻成正比，因为电压表的内阻很大，所以它几乎分得全部电压。
（3）根据乙图确定通过灯泡的额定电流，然后根据P=UI计算灯泡的额定功率；
（4）根据灯丝电阻随温度变化的规律分析解答。
【解答】（1）在测量小灯泡电功率的实验中，电压表应该与灯泡并联。因为灯泡的额定电压2.5V<3V，所以选择0~3V的量程，如下图所示：
（2）小科连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是小灯泡断路。
（3）根据图乙可知，当灯泡的电压为2.5V时，通过灯泡的额定电流为0.2A，那么灯泡的额定功率为：P=UI=2.5V×0.2A=0.5W。
（4）根据图乙分析，我认为引起小灯泡电阻变化的原因是：小灯泡的电阻随温度的改变而改变。
2.【答案】 （1）
（2）小灯泡烧坏（或不正常发光） 理由：滑动变阻器与小灯泡串联,两者电压之比等于电阻之比，R滑≤10Ω，滑动变阻器的阻值太小，所以滑动变阻器分担的电压过少，小灯泡的实际电压大于额定电压
（3）向右
【解析】【分析】（1）在测量灯泡额定功率的实验中，除了电压表与灯泡并联外，其它的元件都是串联，要注意电表量程和接线柱的选择，还要注意变阻器接线“一上一下”；
（2）在串联电路中，电压与电阻成正比，据此计算出灯泡两端的电压，然后进行判断即可；
（3）读出电流表的示数，然后与灯泡的额定电流比较，确定电流的变化方向，进而确定变阻器的阻值变化，最后判断变阻器滑片的移动方向。
【解答】（1）①根据电路图可知，电压表应该与灯泡并联，由于6.3V>3V，所以选择0~15V的量程。
②电流表与灯泡串联，因为0.15A<0.6A，所以选择0~0.6A量程；
③变阻器与灯泡串联，使用滑片右边的部分，因此选择右下角的和上面的一个接线柱，如下图所示：
（2）灯泡的电阻为：RL=ULIL=6.3V0.15A=42惟；
当变阻器的阻值为10Ω时，
根据串联电路电压与电阻成正比得到：；
；
解得：UL=8.7V>6.3V。
实验中，小徐同学选择了规格为“10Ω，2A”的滑动变阻器，我预计小灯泡烧坏（或不正常发光，理由：滑动变阻器与小灯泡串联,两者电压之比等于电阻之比，R滑≤10Ω，滑动变阻器的阻值太小，所以滑动变阻器分担的电压过少，小灯泡的实际电压大于额定电压。
（3）根据图片可知，电流表选择量程0~0.6A，分度值为0.02A，示数为0.08A<0.15A，为了使灯泡正常发光，需要增大电流，减小电阻，即变阻器的滑片应该向右调节。
3.【答案】 （1）50Ω、1A
（2）
（3）0.5
（4）灯丝电阻随温度升高而增大
【解析】【分析】（1）首先根据U变=U总-UL计算出变阻器两端的电压，再根据“串联电路电压与电阻成正比”计算变阻器接入电路的阻值即可。
（2）在测量小灯泡电功率的实验中，除了电压表与灯泡并联外，其它的元件都是串联，要主要电表的量程和接线柱的选择，还要注意滑动变阻器接线“一上一下”原则；
（3）根据乙图确定灯泡的额定电流，然后根据P=UI计算出灯泡的额定功率。
（4）根据电阻随温度变化的规律解答即可。
【解答】（1）灯泡与变阻器串联，电压表测灯泡的电压。
当灯泡正常发光时，变阻器两端的电压为：U变=U总-UL=6V-2.5V=3.5V；
根据串联电路电压与电阻成正比得到：；
；
解得：R变=14Ω。
则小明应该选用规格为“50Ω，1A”的滑动变阻器。
（2）①电压表应该与灯泡并联，因为灯泡的额定电压为2.5V小于3V，所以电压表的量程选0~3V；
②因为滑片向右移动时灯泡变亮，电流变大，电阻变小，所以变阻器使用滑片右边的部分，即选择左上和右下角的接线柱，即将C、B接入电路即可，如下图所示：
（3）根据图乙可知，当灯泡的电压为2.5V时，通过灯泡的额定电流为0.2A，那么灯泡的额定功率为：P=UI=2.5V×0.2A=0.5W。
（4）小明根据U-I图象中数据计算发现:随着小灯泡两端电压的增大，灯丝的电阻变大，我认为原因可能是灯丝电阻随温度升高而增大。
4.【答案】 （1）
（2）左；1
（3）A
（4）滑动变阻器的电功率
【解析】【分析】（1）在测量小灯泡功率的实验中，除了电压表与灯泡并联外，其它的元件都是串联，注意电表的量程和接线柱的选择，还要注意变阻器接线“一上一下”；
（2）首先根据乙图确定电压表的读数，然后与额定电压比较，分析灯泡两端电压的大小变化，再根据U=IR分析电流变化，进而确定变阻器的阻值变化即可。
根据图丙确定灯泡的额定电流，然后根据P=UI计算灯泡的额定功率。
（3）根据各个选项的方法，确定是否能够根据现象找到唯一的故障点即可。
（4）根据功率的计算式P=UI分析解答。
【解答】（1）电压表应该与灯泡并联，根据甲图可知，灯泡与开关之间的导线将灯泡和变阻器短路，是错误的。将其从开关端拆下，改接在电源负极上即可，如下图所示：
（2）根据乙图可知，电压表选择量程0~3V，分度值为0.1V，示数为1.7V<2.5V。为了测量灯泡的额定功率，需要增大灯泡两端的电压，根据U=IR可知，需要增大通过电路的电流，而减小变阻器的电阻，因此变阻器的滑片应该向左端移动。
根据丙图可知，当灯泡电压为2.5V时，通过灯泡的电流为0.4A，那么灯泡的额定功率为P=UI=2.5V×0.4A=1W。
（3）A.如果电流表没有示数，那么说明电路中有断路，至于哪里断路，无法确定，故A符合题意；
B.电压表与灯泡并联，如果电压表没有示数，说明变阻器断路；如果电压表有示数，那么说明灯泡断路，故B不合题意；
C.将导线并联在灯泡两端，如果电流表有示数，那么说明灯泡断路；如果电流表没示数，说明变阻器断路，故C不合题意；
D.将一个灯泡并联在灯泡两端，如果电流表有示数，那么说明灯泡断路；如果电流表没示数，说明变阻器断路，故D不合题意。
故选A。
（4）图像中横轴表示电压，纵轴表示电流，阴影部分为长方形，根据长方形的面积公式S=ab=UI可知，阴影部分的面积表示的物理意义是：滑动变阻器的电功率。
5.【答案】 （1）0.75
（2）闭合开关S、S2 ， 断开S1(合理即可)；
【解析】【分析】（1）根据乙图确定电流表的量程和分度值，然后读出灯泡的额定电流，最后根据P=UI计算灯泡的额定功率。
（2）在串联电路中，各处电流都相等，即I0=I=UR ， 只要测出灯泡正常发光时定值电阻R0两端的电压即可，关键是开关切换时，保证灯泡与定值电阻始终处于串联状态，据此分析解答。
【解答】（1）根据乙图可知，电流表选择量程0~0.6A，分度值为0.02A，那么灯泡的额定电流为0.3A，则小灯泡的额定功率为：P=UI=2.5V×0.3A=0.75W。
（2）①闭合开关S、S1 ， 断开S2 ， 此时电压表测灯泡两端的电压。移动滑动变阻器的滑片，使电压表的示数U0=2.5V；
②保持滑动变阻器的滑片位置不变，闭合开关S、S2 ， 断开S1 ， 此时电压表测灯泡与R0的总电压，记下电压表示数U1；
③通过灯泡的额定电流为：；
小灯泡的额定功率P0=U0I0=。
6.【答案】 （1）
（2）灯泡灯丝断了等
（3）0.6
（4）=
【解析】【分析】（1）滑动变阻器接线注意“一上一下”，根据电压表的示数变化判断变阻器使用的部分，进而确定选择的接线柱即可。
（2）在测量小灯泡额定功率的实验中，如果灯泡位置发生断路，那么电压表与变阻器串联。由于电压表的内阻很大，所以通过电流表的电流很小，指针几乎不动；在串联电路中，电压与电阻成反比，因此电压表几乎分得全部电压，示数接近电源电压。
（3）根据乙图确定电流表的量程和分度值，读出灯泡的额定电流，然后根据P=UI计算灯泡的额定功率。
（4）根据串联电路U总=UL+U变分析判断。
【解答】（1）电压表的示数增大，根据U=IR可知，通过电路电流增大，而变阻器接入的阻值变小。当变阻器滑片向左移动时，滑片左边的阻值变小，而右边的阻值变大，因此变阻器使用左边，那么将左下角的A接线柱与开关相连即可，如下图所示：
（2）电路连接正确后，闭合开关，发现灯泡不亮，电流表指针不动，电压表指针有明显的偏转，则电路故障的原因可能是：灯泡灯丝断了。
（3）根据乙图可知，电流表选择量程0~0.6A，分度值为0.02A，那么灯泡的额定电流为0.24A，那么灯泡的额定功率P=UI=2.5V×0.24A=0.6W。
（4）根据U总=UL+U变可知，小灯泡的电压增大几伏，变阻器的电压就减小几伏，因此它们电压变化量的绝对值相等，即△U1=△U2。
7.【答案】 （1）A
（2）0.75
（3）0.5
【解析】【分析】（1）根据现象判断电路故障，从而确定下一步的操作；
（2）灯泡两端的电压越大，电流越大，据此将电压和电流排序匹配，找到额定电压和额定电流，根据P=UI计算额定功率；
（3）根据丙图可知，灯泡与R0并联，二者的电压相等，当R0的电压为2.5V时，灯泡正好正常发光，据此计算出通过R0的电流即可。
【解答】（1）当小灯泡发生断路时，电压表串联在电路中。由于它的内阻很大，因此通过的电流很小，即电流表的示数几乎为零；串联时电压与电阻成正比，因此电压表的示数几乎接近电源电压。因为可能是小灯泡两端的接线柱松动，所以合理操作为：拧紧小灯泡和它两端的接线柱，故选A。
（2）根据图乙可知，电压依次为：3V、2.5V和2V，对应的电流为0.32A、0.3A和0.26A，那么灯泡的额定电压为2.5V，额定电流为0.3A，额定功率为：P=UI=2.5V×0.3A=0.75W。
（3）根据丙图可知，灯泡与R0并联，二者的电压相等，
当R0的电压为2.5V时，灯泡正好正常发光，
此时通过它的电流：。
即此时电流表A2的示数为0.5A。
8.【答案】 （1）6
（2）A
（3）闭合S1 ， 将S2拔到1；2.5V×
【解析】【分析】（1）根据电路图可知，当灯泡断路时，电压表串联在电路中。根据串联电路电压与电阻成正比可知，电压表的内阻很大，所以它的示数接近电源电压；
（2）当电流最小时，电路中的电阻最大，根据表格计算出此时的变阻器接入的阻值即可；
（3）测量灯泡的额定功率，关键是测量灯泡在额定电压下的电流。将一个定值电阻R0与灯泡串联，二者的电流相等，因此只要灯泡正常发光时，通过R0的电流就是灯泡的额定电流。首先让电压表与灯泡并联，调节变阻器，使其示数等于2.5V，此时灯泡正常发光。再让电压表测灯泡和R0的总电压，二者电压之差就是R0的电压，那么灯泡的额定电流为U0R0 ， 最后根据功率的计算式计算即可。
【解答】（1）根据表格可知，当电流表的示数为0时，电压表的示数为6V，那么电源电压等于电压表的示数6V。
（2）根据表格可知，最小电流为0.2A，电压表的示数为1V，
那么变阻器的阻值为：；
则选用的变阻器为“1.5A 50Ω”。
（3）①闭合开关S1 ， 将S2拨到触点2，移动滑片，使电压表的示数为2.5V；
②闭合S1 ， 将S2拔到1，保持滑片的位置不动，读出电压表的示数U；
③R0两端的电压U0=U-2.5V；
通过灯泡的额定电流：；
灯泡的额定功率： P额= U额I额=2.5V×。
9.【答案】 （1）0.75
（2）闭合开关S、S2 ， 断开S1（合理即可）；
【解析】【分析】（1）根据乙图，确定电流表的量程和分度值，然后读出灯泡的额定电流，最后根据P额=U额I额计算灯泡的额定功率；
（2）电流表损坏了，可以用电压表和一个定值电阻组合在一起替换电流表。首先让电压表与灯泡并联，通过调节滑动变阻器，使电压表的示数等于额定电压2.5V；然后通过开关的切换，让电压表测量灯泡与定值电阻的总电压，根据U总=U+U0计算出此时定值电阻的电压U。此时通过灯泡的额定电流就是IL=I=UR0 ， 最后根据PL=ULIL计算灯泡的额定功率即可，据此分析解答。
【解答】（1）根据乙图可知，电流表选择量程0~0.6A，分度值为0.02A，那么灯泡的额定电流为0.3A，则灯泡的额定功率P额=U额I额=2.5V×0.3A=0.75W；
（2）正确连接电路后的实验步骤是：
①闭合开关S、S1 ， 断开开关S2 ， 移动滑动变阻器的滑片，使电压表示数为2.5V；
②保持滑动变阻器的滑片位置不变，闭合开关S、S2 ， 断开S1 ， 记下电压表的示数为U1（此时电压表测灯泡与R0的总电压）；
③那么灯泡的额定电流；
小灯泡的额定功率。
10.【答案】 （1）
（2）电压表有示数，电流表无示数，灯泡不亮
（3）移动滑动变阻器，使灯泡两端电压等于额定电压
（4）功率
【解析】【分析】（1）在测量灯泡电功率的实验中，除了电压表与灯泡并联外，其它的元件都是串联，要注意电表的正负接线柱和量程的选择，还要注意变阻器接线“一上一下”原则；
（2）当灯泡断路时，电压表串联在电路最后，由于它的内阻很大，所以通过电流表的电流很小，即电流表几乎无示数。由于串联电路电压与电阻成正比，所以电压表的示数几乎等于电源电压；
（3）当灯泡的实际电压等于额定电压时，通过灯泡的电流为额定电流，此时灯泡正常发光，而灯泡的电压改变要依靠调节滑动变阻器的滑片实现；
（4）根据长方形的面积公式和功率的计算式P=UI分析判断。
【解答】（1）根据甲图可知，滑动变阻器接线时应该“一上一下”，而图中两个线头都接在上面两个接线柱上。只要将开关与变阻器相连的导线从变阻器端拆下，改接在变阻器左下角的接线柱上即可，如下图所示：
（2）确连接电路后，若灯泡断路，闭合开关，看到的现象是：电压表有示数，电流表无示数，灯泡不亮。
（3）若要测量该灯泡的额定电功率，实验操作方法是：移动滑动变阻器，使灯泡两端电压等于额定电压。
（4）阴影部分为长方形，而长方形的面积=长×宽，即U×I；根据P=UI可知，阴影部分的面积等于小灯泡此时的功率。
11.【答案】 （1）
（2）R2
（3）灯泡（或电压表）短路
（4）0.625
（5）B
【解析】【分析】（1）在测量小灯泡电功率的实验中，除了电压表与灯泡并联外，其它的元件都是串联，要注意电表的量程和正负接线柱的连接，还要注意变阻器接线“一上一下”。
（2）首先根据U变=U总-UL计算出正常发光时变阻器两端的电压，再根据串联电路电压与电阻成正比计算出此时变阻器的电阻值即可，即；
（3）当灯泡短路或电压表短路时，灯泡不发光，电压表没有示数，但是此时有电流经过电流表，即电流表有示数；
（4）根据图像确定灯泡的额定电流，然后根据P额=U额I额计算灯泡的额定功率；
（5）如果只有一个电表，那么就要用这个电表和定值电阻的组合，代替缺少的那个电表，据此分析判断。
【解答】（1）根据甲图可知，电压表应该与灯泡并联，灯泡应该与变阻器和电流表串联。根据可知，电流表应该选择0~0.6A的量程。只需将电压表的“3”接线柱与灯泡右端相连，“-”接线柱与灯泡的左端相连，再将灯泡的左端与电流表的“0.6”接线柱相连即可，如下图所示：
（2）当灯泡正常发光时，变阻器的电压U变=U总-UL=6V-2.5V=3.5V；
在串联电路中，电压与电阻成正比，即：；
；
解得：R变=14Ω；
因此选用R2.
（3）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是灯泡（或电压表）短路。
（4）根据图像可知，当电压为2.5V时，通过灯泡的电流为0.25A，
那么灯泡的额定功率P额=U额I额=2.5V×0.25A=0.625W；
（5）丙图：将开关与a相接，调节变阻器，让电流表的示数为：2.5VR0 ， 此时定值电阻两端的电压就等于灯泡的额定电压。将开关与b相接时，由于灯泡电阻与定值电阻不同，此时灯泡两端的电压就不再是2.5V，因此得到的电流也不是额定电流，无法测灯泡的额定功率；
丁图：当开关与a相接时，电压表测定值电阻的电压；当开关与b相接时，电压表测定值电阻和灯泡的电压之和。无法通过开关的控制，确定灯泡两端的电压为2.5V，因此不能测出灯泡的额定功率。
故选B。
12.【答案】 （1）
（2）小灯泡断路
（3）0.24
（4）读出电流表示数为L2；
【解析】【分析】（1）根据电压表的使用规范完成实物图的连接；
（2）在测量小灯泡电功率的实验中，如果小灯泡断路，那么电压表串联在电路中。由于它的内阻很大，且在串联电路中电压与电阻成正比，因此电压表几乎分得全部电压，示数接近电源电压，而电流表几乎无示数。
（3）根据乙图和丙图读出小灯泡的电压和电流，然后根据P=UI计算出灯泡的额定功率；
（4）如果不考虑小灯泡灯丝电阻随温度的变化，根据公式P=U2R可知，在已知额定电压的情况下，只需测出灯泡的电阻即可计算出它的额定功率。当定值电阻与灯泡并联时，通过它们的电流与电阻成反比，利用开关的切换，分别得到通过它们的电流，最后利用这个反比关系求出灯泡的电阻即可。
【解答】（1）根据甲图可知，实物图中只有电压表没有接好。电压表应该与灯泡并联，由于2.6V<3V，因此使用0~3V的量程。电压表的“-”接线柱已经与灯泡左端相连，只需将“3”的接线柱与灯泡右端相连即可，如下图所示：
（2）正确连接电路后，闭合开关，发现电压表的示数等于电源电压、电流表无示数，出现这种现象的原因可能是小灯泡断路；
（3）根据乙图可知，电压表选择量程0~3V，分度值为0.1V，那么灯泡的电压为1.2V：根据丙图可知，电流表选择0~0.6A量程，分度值为0.02A，那么灯泡的电流为0.2A，则小灯泡的实际功率：P=UI=1.2V×02A=2.4W。
（4）实验步骤：
①先将开关S与a闭合，此时电流表只测R0的电流，记录电流表的示数为I1；
②将开关与b闭合，此时电流表测干路电流，记录电流表的示数为I2；
③根据并联电路的电流规律得到，通过灯泡的电流为：I=I2-I1；
根据并联电路电流与电阻成反比得到：；
那么灯泡的电阻为：；
那么灯泡的额定功率为：。
13.【答案】 （1）6
（2）A
（3）不科学，因为灯丝电阻受温度影响，正常工作时的灯丝电阻与“1V”下的电阻不同。
【解析】【分析】（1）根据第3组数据计算出电源电压；
（2）由表中第1组数据，由欧姆定律灯此时的电阻，根据串联电路电压的规律，求出变阻器分得的电压，最后根据欧姆定律求出变阻器连入电路中的电阻即可；
（3）根据灯丝电阻随温度变化的规律和功率公式P=U2R分析即可。
【解答】（1）当开关闭合，灯泡发生断路时，电压表与变阻器串联。由于电压表的内阻很大，所以通过电路的电流会很小，几乎为零。根据串联电路电压和电阻成正比的规律可知，此时电压表分得全部电压，即等于电源电压。根据第3组数据可知，电源电压等于电压表的示数6V。
（2）由表中数据可知，当电压为UL=1V时，通过的电流为IL=0.2A，
灯此时的电阻；
变阻器分得的电压U滑=U-UL=6V-1V=5V，
变阻器的电阻为：R= U I=5V 0.2A =25惟；
故选用“1.5A 50Ω”的变阻器。
（3）第一次实验数据计算出灯泡电阻RL=5Ω，
当灯泡的电压为2.5V时，
如果灯丝的电阻不变，那么此时灯泡的功率P=U22 R = (2.5V)2 5惟 =1.25W；
当灯泡的电压增大时，通过灯泡的电流增大，灯丝的温度升高，电阻变大。
根据公式P=U22 R 可知，灯泡的额定功率小于1.25W。
小明的做法不科学，理由是：因为灯丝电阻受温度影响，正常工作时的灯丝电阻与“1V”下的电阻不同。
14.【答案】 （1）不变
（2）
（3）1.596
（4）A
【解析】【分析】（1）首先分析电路的串并联关系，然后判断电压表测量的电压值，最后根据欧姆定律判断电压表示数的变化。
（2）在测量灯泡电功率的实验中，除了电压表与灯泡并联外，其它都是串联，注意电表量程和接线柱的选择，还要注意变阻器接线“一上一下”。
（3）首先根据乙图读出灯泡的额定电流，然后根据P=UI计算灯泡的额定功率。
（4）根据功率的计算式P=U2R分析即可。
【解答】（1）根据甲图可知，灯泡与变阻器串联，电压表测量它们的总电压。当变阻器的滑片向右移动时，阻值变小，电流变大，但是电压表的示数始终等于电源电源，因此保持不变。
（2）电压表应该只与灯泡并联，只需将电压表与变阻器连接的导线从变阻器上拆下，然后改接在灯泡左端的接线柱上即可，如下图所示：
（3）根据乙图可知，电流表选择量程0~0.6A，分度值为0.02A，那么灯泡的额定电流为0.32A，灯泡的额定功率P=UI=3.8V×0.32A=1.596W；
（4）根据公式P=U2R可知，当电阻不变时，灯泡的电功率与电压的平方成正比，即图像为一条倾斜的直线，故A正确，而B、C、D错误。
故选A。
15.【答案】 （1）
（2）A
（3）B
【解析】【分析】（1）在测量小灯泡功率的实验中，除了电压表与灯泡并联，其它的都是串联，要注意电表量程和正负接线柱的选择，变阻器接线“一上一下”。
（2）根据乙图读出此时灯泡的实际电压，然后与额定电压比较，确定电压表示数的变化方向，根据U总=UL+U变确定变阻器的电压变化方向，进而确定变阻器的阻值变化，最终确定滑片的移动方向。
（3）测量灯泡的额定功率，关键是确定灯泡处于额定状态，据此分析两个电路图是否符合要求即可。
【解答】（1）根据实物图可知，电压表应该与灯泡并联，只需将电源的负极与灯泡右端的接线柱连接即可。变阻器与电流表串联，只需将变阻器右上角的接线柱与电流表的“-”接线柱连接即可，如下图所示：
（2）根据乙图可知，电压表选择量程0~3V，分度值为0.1V，读数为1.5V，小于额定电压2.5V，因此电压表的示数要增大。根据U总=UL+U变可知，变阻器的电压要减小，根据串联电路电压与电阻成正比可知，变阻器的阻值要减小，即滑片向A端移动。
（3）左图：电压表串联在干路中，无论变阻器的阻值怎么变化，它的示数都保持不变，因此无法达到测量目的。
右图：开关与a接触时，电压表测R0的电压，与b接触时，测R0与灯泡的总电压。通过调节变阻器，无法找到灯泡电压为2.5V的状态，所以无法测量。
故选B。
相关试卷
中考科学电学培优专题08：伏安法实验之测量小灯泡电功率： 这是一份中考科学电学培优专题08：伏安法实验之测量小灯泡电功率，共30页。试卷主要包含了单选题，实验探究题等内容，欢迎下载使用。
2020-2021学年浙教版科学中考第二轮专题复习电学实验--影响电阻大小的因素(含解析)： 这是一份2020-2021学年浙教版科学中考第二轮专题复习电学实验--影响电阻大小的因素(含解析)，共14页。
2020-2021学年浙教版科学中考第二轮专题复习电学实验--串并联电路电流规律(含解析)： 这是一份2020-2021学年浙教版科学中考第二轮专题复习电学实验--串并联电路电流规律(含解析)，共15页。
