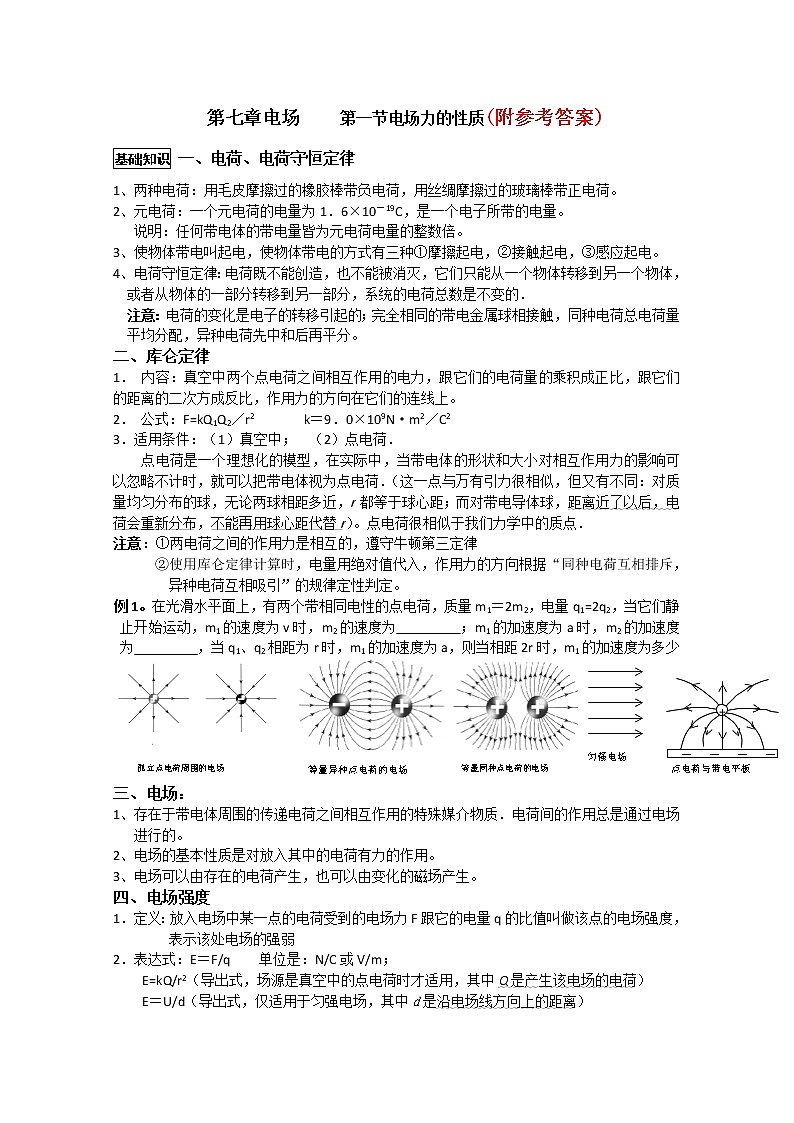

第七章电场 第一节电场力的性质(附参考答案)
基础知识 一、电荷、电荷守恒定律
1、两种电荷：用毛皮摩擦过的橡胶棒带负电荷，用丝绸摩擦过的玻璃棒带正电荷。
2、元电荷：一个元电荷的电量为1．6×10－19C，是一个电子所带的电量。
说明：任何带电体的带电量皆为元电荷电量的整数倍。
3、使物体带电叫起电，使物体带电的方式有三种①摩擦起电，②接触起电，③感应起电。
4、电荷守恒定律：电荷既不能创造，也不能被消灭，它们只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，系统的电荷总数是不变的．
注意：电荷的变化是电子的转移引起的；完全相同的带电金属球相接触，同种电荷总电荷量平均分配，异种电荷先中和后再平分。
二、库仑定律
1． 内容：真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们 的距离的二次方成反比，作用力的方向在它们的连线上。
2． 公式：F=kQ1Q2／r2 k＝9．0×109N·m2／C2
3．适用条件：（1）真空中； （2）点电荷．
点电荷是一个理想化的模型，在实际中，当带电体的形状和大小对相互作用力的影响可以忽略不计时，就可以把带电体视为点电荷．（这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r都等于球心距；而对带电导体球，距离近了以后，电荷会重新分布，不能再用球心距代替r）。点电荷很相似于我们力学中的质点．
注意：①两电荷之间的作用力是相互的，遵守牛顿第三定律
②使用库仑定律计算时，电量用绝对值代入，作用力的方向根据“同种电荷互相排斥，异种电荷互相吸引”的规律定性判定。
匀强电场
－　－　－　－　
点电荷与带电平板
+
等量异种点电荷的电场
等量同种点电荷的电场
孤立点电荷周围的电场
例1。在光滑水平面上，有两个带相同电性的点电荷，质量m1＝2m2，电量q1=2q2，当它们静止开始运动，m1的速度为v时，m2的速度为 ；m1的加速度为a时，m2的加速度为 ，当q1、q2相距为r时，m1的加速度为a，则当相距2r时，m1的加速度为多少
三、电场：
1、存在于带电体周围的传递电荷之间相互作用的特殊媒介物质．电荷间的作用总是通过电场进行的。
2、电场的基本性质是对放入其中的电荷有力的作用。
3、电场可以由存在的电荷产生，也可以由变化的磁场产生。
四、电场强度
1．定义：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值叫做该点的电场强度，表示该处电场的强弱
2．表达式：E＝F/q 单位是：N/C或V/m；
E=kQ/r2（导出式，场源是真空中的点电荷时才适用，其中Q是产生该电场的电荷）
E＝U/d（导出式，仅适用于匀强电场，其中d是沿电场线方向上的距离）

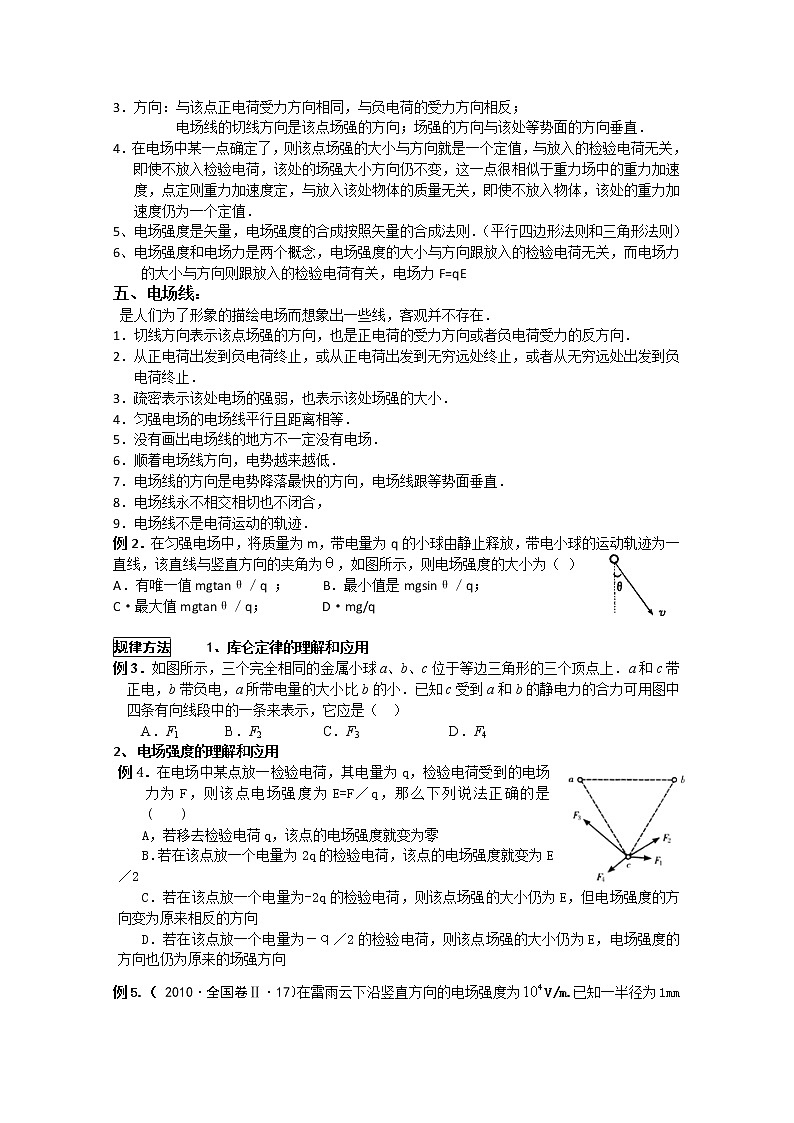

3．方向：与该点正电荷受力方向相同，与负电荷的受力方向相反；
电场线的切线方向是该点场强的方向；场强的方向与该处等势面的方向垂直．
4．在电场中某一点确定了，则该点场强的大小与方向就是一个定值，与放入的检验电荷无关，即使不放入检验电荷，该处的场强大小方向仍不变，这一点很相似于重力场中的重力加速度，点定则重力加速度定，与放入该处物体的质量无关，即使不放入物体，该处的重力加速度仍为一个定值．
5、电场强度是矢量，电场强度的合成按照矢量的合成法则．（平行四边形法则和三角形法则）
6、电场强度和电场力是两个概念，电场强度的大小与方向跟放入的检验电荷无关，而电场力的大小与方向则跟放入的检验电荷有关，电场力F=qE
五、电场线：
是人们为了形象的描绘电场而想象出一些线，客观并不存在．
1．切线方向表示该点场强的方向，也是正电荷的受力方向或者负电荷受力的反方向．
2．从正电荷出发到负电荷终止，或从正电荷出发到无穷远处终止，或者从无穷远处出发到负电荷终止．
3．疏密表示该处电场的强弱，也表示该处场强的大小．
4．匀强电场的电场线平行且距离相等．
5．没有画出电场线的地方不一定没有电场．
6．顺着电场线方向，电势越来越低．
7．电场线的方向是电势降落最快的方向，电场线跟等势面垂直．
8．电场线永不相交相切也不闭合，
9．电场线不是电荷运动的轨迹．
例2．在匀强电场中，将质量为m，带电量为q的小球由静止释放，带电小球的运动轨迹为一直线，该直线与竖直方向的夹角为θ，如图所示，则电场强度的大小为（ ）
A．有唯一值mgtanθ／q ； B．最小值是mgsinθ／q；
C·最大值mgtanθ／q； D·mg/q

规律方法 1、库仑定律的理解和应用
例3．如图所示，三个完全相同的金属小球a、b、c位于等边三角形的三个顶点上．a和c带正电，b带负电，a所带电量的大小比b的小．已知c受到a和b的静电力的合力可用图中四条有向线段中的一条来表示，它应是（ ）
A．F1 B．F2 C．F3 D．F4
2、 电场强度的理解和应用
例4．在电场中某点放一检验电荷，其电量为q，检验电荷受到的电场力为F，则该点电场强度为E=F／q，那么下列说法正确的是( )
A，若移去检验电荷q，该点的电场强度就变为零
B．若在该点放一个电量为2q的检验电荷，该点的电场强度就变为E／2
C．若在该点放一个电量为-2q的检验电荷，则该点场强的大小仍为E，但电场强度的方向变为原来相反的方向
D．若在该点放一个电量为－ｑ／2的检验电荷，则该点场强的大小仍为E，电场强度的方向也仍为原来的场强方向

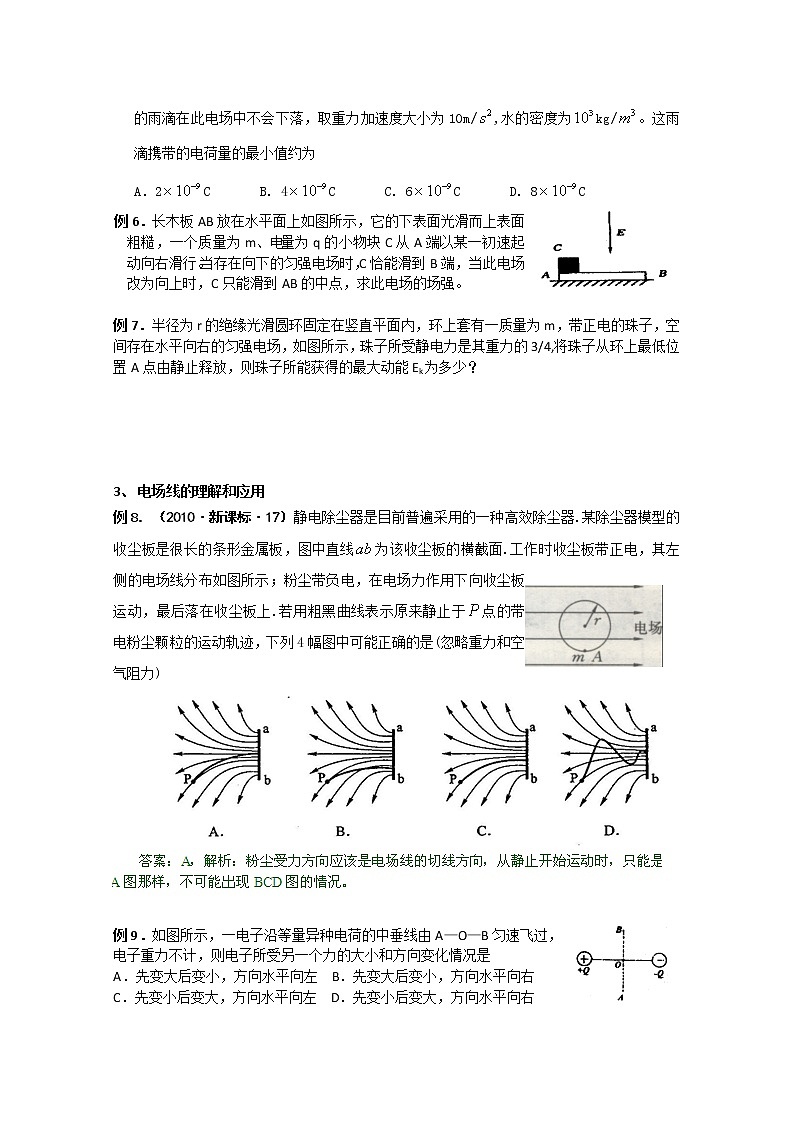

例5.（ 2010·全国卷Ⅱ·17）在雷雨云下沿竖直方向的电场强度为V/m.已知一半径为1mm的雨滴在此电场中不会下落，取重力加速度大小为10m/,水的密度为kg/。这雨滴携带的电荷量的最小值约为
A．2C B. 4C C. 6C D. 8C
例6．长木板AB放在水平面上如图所示，它的下表面光滑而上表面粗糙，一个质量为m、电量为q的小物块C从A端以某一初速起动向右滑行。当存在向下的匀强电场时，C恰能滑到B端，当此电场改为向上时，C只能滑到AB的中点，求此电场的场强。

例7．半径为r的绝缘光滑圆环固定在竖直平面内，环上套有一质量为m，带正电的珠子，空间存在水平向右的匀强电场，如图所示，珠子所受静电力是其重力的3/4,将珠子从环上最低位置A点由静止释放，则珠子所能获得的最大动能Ek为多少？



3、 电场线的理解和应用
例8. （2010·新课标·17）静电除尘器是目前普遍采用的一种高效除尘器.某除尘器模型的收尘板是很长的条形金属板，图中直线为该收尘板的横截面.工作时收尘板带正电，其左侧的电场线分布如图所示；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上.若用粗黑曲线表示原来静止于点的带电粉尘颗粒的运动轨迹，下列4幅图中可能正确的是(忽略重力和空气阻力)

例9．如图所示，一电子沿等量异种电荷的中垂线由A—O—B匀速飞过，电子重力不计，则电子所受另一个力的大小和方向变化情况是
A．先变大后变小，方向水平向左 B．先变大后变小，方向水平向右
C．先变小后变大，方向水平向左 D．先变小后变大，方向水平向右

课后作业
1．（2001年上海大综合（理科使用）13题）法拉第首先提出用电场线形象生动地描绘电场．图6-1-5为点电荷a、b所形成电场的电场线分布图，以下几种说法正确的是
图6-1-5
A a、b为异种电荷，a带电量大于b带电量
B a、b为异种电荷，a带电量小于b带电量
C a、b为同种电荷，a带电量大于b带电量
D a、b为同种电荷，a带电量小于b带电量
2．把质量为m的正点电荷q ，在电场中从静止释放，在它运动 过程中如果不计重力，下述正确的是(　 )
A．点电荷运动轨迹必与电场线重合
B．点电荷的速度方向，必定和所在点的电场线的切线方向一致
C．点电荷的加速度方向，必定与所在点的电场线的切线方向一致
D．点电荷的受力方向，必与所在点的电场线的切线方向一致
3．关于电场线,下述说法中正确的是（　 ）
A．电场线是客观存在的
B．电场线与电荷运动的轨迹是一致的.
C．电场线上某点的切线方向与电荷在该点受力方向可以 不同.
D．沿电场线方向,场强一定越来越大.



1200
r
r
r



4。中子内有一电荷量为上夸克和两个电荷量为下夸克，一简单模型是三个夸克都在半径为r的同一圆周上，如图所示,下面给出的四幅图中能正确表示出各夸克所受静电作用力的是( )


F3



F1
F2
A



F1
F3
F2
B



F1
F3
F2
C
F3



F1
F2
D

5．电场中有一点P，下列哪种说法是正确的 (　 )
A．若放在P点电荷的电荷量减半，则P点的场强减半
B．若P点没有检验电荷，则P点场强为零
C．P点场强越大，则同一电荷在P点所受电场力越大
D．P点的场强为试探电荷在该点受力方向
60°
P
N
O
M
6．（2010·海南物理·4）如右图， M、N和P是以为直径的半圈弧上的三点，O点为半圆弧的圆心，．电荷量相等、符号相反的两个点电荷分别置于M、N两点，这时O点电场强度的大小为；若将N点处的点电荷移至P点，则O点的场场强大小变为，与之比为（ ）
A． B． C． D．





第二节 电场能的性质
基础知识 一、电势差
电荷从电场中的一点移到另一点，电场力做的功跟其电量的比值叫做这两点的电势差，U=W/q，是标量．
点评：电势差很类似于重力场中的高度差．物体从重力场中的一点移到另一点，重力做的功跟其重量的比值叫做这两点的高度差h＝W/mg．
二、电势
某点相对零电势的电势差叫做该点的电势，是标量．在数值上等于单位正电荷由该点移到零电势点时电场力所做的功.由电场本身因素决定，与检验电荷无关。
点评：类似于重力场中的高度．某点相对参考面的高度差为该点的高度．
注意：（1）高度是相对的．与参考面的选取有关，而高度差是绝对的与参考面的选取无关．同样电势是相对的与零电势的选取有关，而电势差是绝对的，与零电势的选取无关．
（2）一般选取无限远处或大地的电势为零．当零电势选定以后，电场中各点的电势为定值．
（3）电场中A、B两点的电势差等于A、B的电势之差,即UAB=φA－φB,沿电场线方向电势降低.
三、电场力做功与电势能
1．电势能：电场中电荷具有的势能称为该电荷的电势能．电势能是电荷与所在电场所共有的。
2．电势能的变化：电场力做正功电势能减少；电场力做负功电势能增加．
类比于重力势能变化：重力做正功重力势能减少；重力做负功重力势能增加．
3．电场力做功：W=qU，U为电势基，q为电量．
重力做功：W＝Gh，h为高度差，G为重量．
电场力做功跟路径无关，是由初末位置的电势差与电量决定
重力做功跟路径无关，是由初末位置的高度差与重量决定．
例1。关于电势与电势能的说法正确的是（ ）
A．电荷在电场中电势高的地方电势能大
B．在电场中的某点，电量大的电荷具有的电势能 比电量小的电荷具有的电势能大
C．正电荷形成的电场中，正电荷具有的电势能比负电荷具有的电势能大
D．负电荷形成的电场中，正电荷具有的电势能比负电荷具有的电势能小
解析：
点评：关于电势的正负与电势的高低参看下图8一31所示，A、B带等量的异种电荷，AO区间是正电荷形成的电场，OB区间是负电荷形成的电场．
例2．将一电量为一2×10－8C的点电荷，从零电势S点移到电场中的M点，克服电场力做功4×10－8J，则UM= ；若将该电荷从M点移到N点，电场力做功14×10－8J，则N点电势UN＝ ；M、N两点电势差为 ．
点评：（1）求某点电势可先求出电势差，然后根据电势差和电场力做功情况再求出该点电势．
（1） 应牢记：电场力做正功，电势能减少；电场力做负功，电势能增加．
四、等势面
1．电场中电势相等的点所组成的面为等势面．
2．特点：（1）各点电势相等．（2）等势面上任意两点间的电势差为零．
（3）电荷沿着等势面运动，电场力不做功．
（4）处于静电平衡状态的导体是一个等势体，其面为等势面．
（5）匀强电场，电势差相等的等势面间距离相等，点电荷形成的电场，电势差相等的等势面间距不相等，越向外距离越大．
（6）等势面上各点的电势相等但电场强度不一定相等．
（7）电场线跟等势面垂直，且由电势高的面指向电势低的面
（8）两个等势面永不相交．
例3．如图所示，匀强电场中的一组等势面，A、B、C、D相邻间距离为2cm，则场强 E＝ ；离A点1．5cm的P点电势为 V．



点评：在我们应用U=Ed公式时一定要注意d是沿着电场线方向的距离，或者说是两等势面间的距离．
例4．如图所示，实线为匀强电场中的电场线，虚线为等势面，且相邻等势面间的电势差相等。一正点电荷在等势面A处的动能为20J，运动到等势面C处的动能为零。现取B等势面为零电势能面，则当此电荷的电势能为20J时的动能是 J。（不计重力和空气阻力）






点评：讨论静电场中电荷运动的能量关系，一般都应用动能定理，但注意电势能的变化只由电场力做功决定，与其他力是否做功无关。
规律方法 1、一组概念的理解与应用
电势、电势能、电场强度都是用来描述电场性质的物理，，它们之间有＋分密切的联系，但也有很大区别，解题中一定注意区分，现列表进行比较
（1）电势与电势能比较：

电势φ
电势能ε
1
反映电场能的性质的物理量
荷在电场中某点时所具有的电势能
2
电场中某一点的电势φ的大小，只跟电场本身有关，跟点电荷无关
电势能的大小是由点电荷q和该点电势φ共同决定的
3
电势差却是指电场中两点间的电势之差，ΔU=φA－φB，取φB=0时，φA=ΔU
电势能差Δε是指点电荷在电场中两点间的电势能之差Δε=εA－εB=W，取εB=0时，εA=Δε
4
电势沿电场线逐渐降低，取定零电势点后，某点的电势高于零者，为正值．某点的电势低于零者，为负值
正点荷（十q）：电势能的正负跟电势的正负相同负电荷（一q）：电势能的正负限电势的正负相反
5
单位：伏特
单位：焦耳
6
联系：ε=qφ，w=Δε=qΔU
（2）电场强度与电势的对比

电场强度E
电势φ
1
描述电场的力的性质
描述电场的能的性质
2
电场中某点的场强等于放在该点的正点电荷所受的电场力F跟正点电荷电荷量q的比值·E=F/q，E在数值上等于单位正电荷所受的电场力
电场中某点的电势等于该点跟选定的标准位置（零电势点）间的电势差，φ=ε/q，φ在数值上等于单位正电荷所具有的电势能
3
矢量
标量
4
单位：N/C;V/m
V（1V=1J/C）
5
联系：①在匀强电场中UAB=Ed (d为A、B间沿电场线方向的距离）．②电势沿着电场强度的方向降落
例5.（2010·全国卷Ⅰ·16）关于静电场，下列结论普遍成立的是
A．电场中任意两点之间的电势差只与这两点的场强有关
B．电场强度大的地方电势高，电场强度小的地方电势低
C．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零
D．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向
例6.（09·山东·20）如图所示，在x轴上关于原点O对称的两点固定放置等量异种点电荷+Q和-Q，x轴上的P点位于的右侧。下列判断正确的是 （ ）
A．在x轴上还有一点与P点电场强度相同
B．在x轴上还有两点与P点电场强度相同
C．若将一试探电荷+q从P点移至O点，电势能增大
D．若将一试探电荷+q从P点移至O点，电势能减小
2．公式E=U/d的理解与应用
(1)公式E=U/d反映了电场强度与电势差之间的关系，由公式可知，电场强度的方向就是电势降低最快的方向．
A
B
C
D
E
F
(2)公式E=U/d只适用于匀强电场，且d表示沿电场线方向两点间的距离，或两点所在等势面的范离．
(3)对非匀强电场，此公式也可用来定性分析，但非匀强电场中，各相邻等势面的电势差为一定值时，那么E越大处，d越小，即等势面越密．
例7。如图所示，A、B、C、D是匀强电场中一正方形的四个顶点，已知A、B、C三点的电势分别为φA=15 V, φB=3 V, φC=－3 V，由此可得D点电势φD= 。


X1
X2
例8．某静电场沿x方向的电势分布如图所示，则（）
A、在0～xl之间不存在沿x方向的电场
B、在0～xl之间存在着沿x方向的匀强电场
C、在x1～x2之间存在着沿x方向的匀强电场
D、在x1～x2之间存在着沿x方向的非匀强电场

例9． 如图所示，实线是一个电场中的电场线，虚线是一个负检验电荷在这个电场中的轨迹，若电荷是从a处运动到b处，以下判断正确的是： [　　]
A．电荷从a到b加速度减小; B．b处电势能大
C．b处电势高; D．电荷在b处速度小

2、 电场力做功与能量的变化应用
电场力做功，可与牛顿第二定律，功和能等相综合，解题的思路和步骤与力学中的完全相同，但要注意电场力做功的特点——与路径无关
例10．如图所示，有两个完全相同的金属球A、B，B固定在绝缘地板上，A在离B高H的正上方由静止释放，与B发生正碰后回跳高度为h，设碰撞中无动能损失，空气阴力不计，
A、若A、B带等量同种电荷，则h＞H B、若A、B带等量异种电荷，则h＜H
C、若A、B带等量异种电荷，则h＞H D、若A、B带等量异种电荷，则h＝H

A
B
C
D
课后作业
1、图中A、B、C、D是匀强电场中一正方形的四个顶点。已知A、B、C三点的电势分别为jA=20V，jB=8V，jC=2V。由此可得D点电势jD=________V。
2．（08年江苏）6.如图所示，实线为电场线，虚线为等势线，且AB=BC,电场中的A、B、C三点的场强分别为EA、EB、EC ，电势分别为ΦA、ΦB、φC，AB、BC间的电势差分别为UAB、UBC,则下列关系中正确的有
(A)ΦA＞ΦB＞φC
(B) EC＞EB＞EA
(C) UAB＜UBC
(D) UAB=UBC
3。[06上海卷]8．A、B是一条电场线上的两点，若在A点释放一 初速为零的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图所示．设A、B两点的电场强度分别为EA、EB，电势分别为UA、UB，则
（A）EA = EB （B）EA＜EB
（C）UA = UB （D）UA＜UB
4：（09年山东卷）20．如图所示，在x轴上关于原点O对称的两点固定放置等量异种点电荷+Q和-Q，x轴上的P点位于的右侧。下列判断正确的是（ ）
A．在x轴上还有一点与P点电场强度相同
B．在x轴上还有两点与P点电场强度相同
C．若将一试探电荷+q从P点移至O点，电势能增大
D．若将一试探电荷+q从P点移至O点，电势能减小
5、将带电量为6×10-6 C的负电荷从电场中A点移到B点，克服电场力做了3×10-5 J的功，再将电荷从B点移到C点，电场力做了1.2×10-5 J的功，则A、C间的电势差为______V，电荷从A点移到B点再从B点移到C点的过程中，电势能变化了________J.
j1
j2
j3
L1
L2
L3
6、如图所示，带电粒子在匀强电场中以初动能20J穿过等 势面L3，到达等势面L1时速度为零。三个等势面等距，且j2=0。当此带电粒子的电势能为6J时，它的动能为__________。
a
b
c
7、图中a、b和c表示点电荷的电场中的三个等势面，它们的电势分别为、和。一带电粒子从等势面a上某处由静止释放后，仅受电场力作用而运动，已知它经过等势面b时的速率为v，则它经过等势面c的速率为__________。

c
b
a
E
