人教部编版初中物理：学业水平测试模拟卷（二）

这是一份人教部编版初中物理：学业水平测试模拟卷（二），共10页。试卷主要包含了填写答题卡的内容用2B铅笔填写，提前xx分钟收取答题卡等内容，欢迎下载使用。


人教版初中物理学业水平测试模拟卷
考试时间：120分钟 满分：100分

姓名：__________ 班级：__________考号：__________

题号
一
二
三
四
五
总分
评分






*注意事项：
1、填写答题卡的内容用2B铅笔填写
2、提前xx分钟收取答题卡
第Ⅰ卷 客观题

阅卷人

一、单选题（共8题；共24分）
得分

1.一箱汽油用去一半后，剩下的汽油（   ）
A.比热容、密度不变，热值减半
B.比热容、密度、热值均不变
C.比热容、密度、热值均减半
D.比热容减半，密度、热值不变

2.下列关于光的传播的说法中正确的是（   ）
A.光在真空中不能传播
B.光也象声音一样，传播需要介质
C.光在空气中的传播速度最大
D.打雷时，先看到闪电再听到雷声是因为光的传播比声音的传播快得多

3..通常情况下，对下列物质分类正确的是(   )
A.冰、玻璃、松香是晶体
B.盐、玻璃、铁是金属
C.玻璃、松香、橡胶是非晶体
D.冰、铁、玻璃是绝缘体

4.在力学发展过程中，许多科学家做出了贡献。通过实验表明：物体的运动并不需要力来维持，运动的物体之所以会停下来，是因为物体受到了摩擦阻力。最初得到该实验结论的科学家是（）
A.亚里士多德
B.伽利略
C.牛顿
D.阿基米德

5.下列能源中既是一次能源也是可再生能源的是（  ）
A.核能
B.太阳能
C.电能
D.天然气

6.光线射到平行的厚玻璃板上，在它的上、下表面发生折射，在图中正确的图是（    ）

A.甲
B.乙
C.丙
D.丁

7.把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。下列说法正确的是(   )

A.在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变大
B.电路的总功率最大值为10.8W
C.小灯泡的电功率最小值为0.75W
D.滑动变阻器允许调节的范围是18Ω～60Ω
8.如图所示的现象中能说明气体的压强跟流速有关的是（　　）


A.用吸管吸饮料
B.在两片纸中间吹起，纸片合拢
C.吸盘上挂毛巾，毛巾不掉
D.用滴管取液体，液体不落

阅卷人

二、填空题（共10题；共20分）
得分

9.小明同学用硬纸板和大头针制作底座，把两根缝衣针磁化后，穿过按扣的两个孔，放在底座的针尖上，就制成了一个如图所示的指南针．指南针能指南北说明地球周围存在着________．该指南针静止后，针尖指南方，则针尖是指南针的________（选填“N”或“S”）极．



10.小红在黑板前给学生们讲题的声音是由她的声带________产生的，学生们听到她的声音主要是通过________传播的．

11.如图所示，在“测量滑轮组机械效率”的实验中，物体重6N．沿竖直方向匀速拉动弹簧测力计，物体上升高度为10cm，此时弹簧测力计的示数为________N，滑轮组的机械效率是________．


12.百米赛跑中，观众是以________ 的方法比较运动员运动的快慢;而裁判员是以________ 的方法比较运动员运动的快慢。

13.汽车已进入普通家庭，小明通过对汽车的观察发现，前窗玻璃大多是倾斜的，这是因为前窗玻璃倾斜时，根据________ 成像特点，夜间车内乘客或其它物体所成的像在玻璃的前上方，避免干扰司机视觉；而汽车前灯安装在离地面较近的车头位置，有利于司机更好看清前方道路状况，这是因为在均匀介质中光是________ 。

14.冬天，双手捧着热水袋会感到暖利，双手反复摩擦也会感到暖和，前者是利用________ 方式增加了手的内能，后者是利用________ 方式增加了手的内能．

15.“蛟龙号”载人深潜器体积约为50m3 ， 设计最大下潜深度为7000m，当其下潜至7000m深水处时，所受浮力为________ N，1m2的外壳所受的海水压力为________ N，（海水密度近似取1.1×103kg/m3）

16.人工降雨是利用干冰________吸热，使云层中水蒸气________成小冰晶或液化成小水珠，使云中的小水滴逐渐增大，从而形成降雨（两空选填物态变化的种类）．

17.光在真空中的传播速度为________ m/s，用激光器向月球发射激光信号，经2.56秒后接收到从月球返回的激光信号，由此可知地球到月球的距离是________ km．

18.（2016•重庆）如图所示的电路中，电源电压、灯丝电阻都保持不变，灯L标有“6V 3W”字样，灯泡的电阻是________Ω；当开关S闭合，滑动变阻器的滑片P在a、b两点间移动时，电压表示数的变化范围是5～8V，且滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍，电源电压是________V。

第Ⅱ卷 主观题
阅卷人

三、作图题（共3题；共9分）
得分

22.根据通电螺线管的N极，请在图中标出电流方向、小磁针的N极和磁感线的方向．


23.作出平行主光轴的光线经过凹透镜后的折射光线．

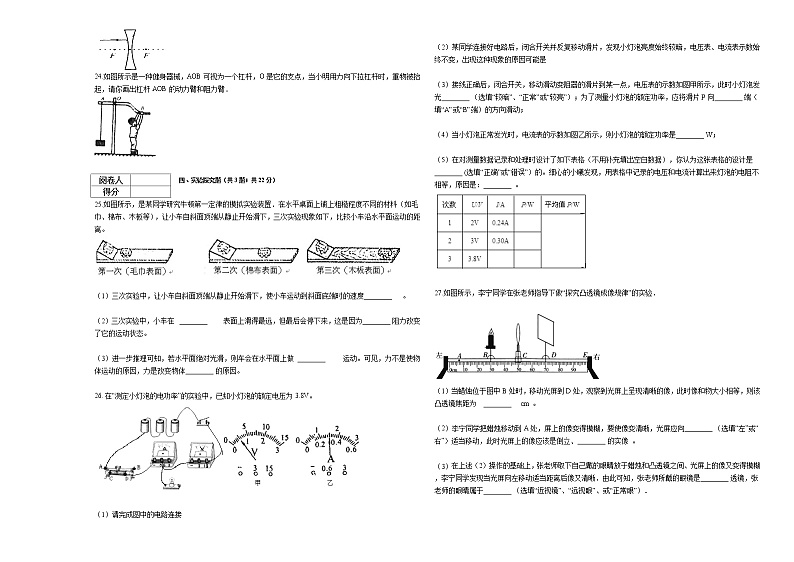

24.如图所示是一种健身器械，AOB可视为一个杠杆，O是它的支点，当小明用力向下拉杠杆时，重物被抬起，请你画出杠杆AOB的动力臂和阻力臂．


阅卷人

四、实验探究题（共3题；共22分）
得分

25.如图所示，是某同学研究牛顿第一定律的模拟实验装置．在水平桌面上铺上粗糙程度不同的材料（如毛巾、棉布、木板等），让小车自斜面顶端从静止开始滑下，三次实验现象如下，比较小车沿水平面运动的距离。


（1）三次实验中，让小车自斜面顶端从静止开始滑下，使小车运动到斜面底端时的速度________      。

（2）三次实验中，小车在   ________         表面上滑得最远，但最后会停下来，这是因为________ 阻力改变了它的运动状态。

（3）进一步推理可知，若水平面绝对光滑，则车会在水平面上做  ________          运动。可见，力不是使物体运动的原因，力是改变物体________ 的原因。

26. 在“测定小灯泡的电功率”的实验中，已知小灯泡的额定电压为3.8V。


（1）请完成图中的电路连接

（2）某同学连接好电路后，闭合开关并反复移动滑片，发现小灯泡亮度始终较暗，电压表、电流表示数始终不变，出现这种现象的原因可能是

（3）接线正确后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图甲所示，此时小灯泡发光________ （选填“较暗”、“正常”或“较亮”）；为了测量小灯泡的额定功率，应将滑片P向________ 端（填“A”或“B”端）的方向滑动；

（4）当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是________ W；

（5）在对测量数据记录和处理时设计了如下表格（不用补充填出空白数据），你认为这张表格的设计是________ (选填“正确”或“错误”）的。细心的小曦发现，用表格中记录的电压和电流计算出来灯泡的电阻不相等，原因是：________  。


27.如图所示，李宁同学在张老师指导下做“探究凸透镜成像规律”的实验．


（1）当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为　________ 　cm 。

（2）李宁同学把蜡烛移动到A处，屏上的像变得模糊，要使像变清晰，光屏应向________ （选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、________ 的实像 。

（3） 在上述（2）操作的基础上，张老师取下自己戴的眼睛放于蜡烛和凸透镜之间、光屏上的像又变得模糊，李宁同学发现当光屏向左移动适当距离后像又清晰．由此可知，张老师所戴的眼镜是________ 透镜，张老师的眼睛属于________ （选填“近视镜”、“远视眼”、或“正常眼”）．

阅卷人

五、计算题（共3题；共25分）
得分

19.如图1是某简易电吹风工作原理的电路图（R为电热丝，M为电动机），设电源电压不变，如图2是该电吹风的铭牌。求：

（1）电吹风正常工作且吹热风时，电热丝的功率是多大？
（2）电吹风正常工作且吹热风时，流过电热丝的电流是多大？
（3）电吹风正常工作且吹热风时，电热丝R 的阻值是多大（电热丝的阻值随温度变化不计）？






20.如图所示,将质量为0.2kg的木块放入圆柱形容器中静止时,一半体积浸在水中,水的深度为5cm(g=10N/kg)。求:

（1）水对容器底部的压强
（2）木块所受浮力的大小
（3）木块的密度





21.如图所示,电源电压保持不变,电流表使用0~0.6A的量程,电压表使用0~3V的量程,定值电阻R1=5Ω,灯泡标有“3V 1.5W"的字样,滑动变阻器的最大阻值R2=20Ω。当开关S1闭合,S2断开时,电流表示数为04A,电压表示数为2.5V。若灯的电阻不会随温度变化而变化,求:

（1）电源电压
（2）通电2min,R1消耗产生的热量
（3）若将开关S1断开,S2闭合,为了保证电路安全,滑动变阻器接入电路的阻值范围。







答案部分
第 1 题:
【答案】 B
【考点】物质的基本属性
【解析】【分析】（1)比热容：单位质量的物体温度升高（或降低)1℃，吸收（或放出)的热量叫做这种物质的比热容，它是物质的特性，不随质量、体积变化而变化；
（2)热值：单位质量的某种燃料完全燃烧放出的热量，它是燃料的特性，不随质量、体积的变化而变化．
【解答】一箱汽油用去一半后，所含的汽油减少，质量变为原来的一半，但是热值、比热容是不会改变的，因为物质确定后，物质的这些属性与质量无关．
故选B．

【点评】本题考查学生对物质的基本属性的理解和掌握，是学生容易出错的地方，也是中考的热点之一．
第 2 题:
【答案】 D
【考点】光的传播速度与光年，声速
【解析】
【分析】解决此题需要从声音的传播条件和传播速度上入手分析，要知道光的传播不需要介质，光的传播速度远大于声音的传播速度．
【解答】A、光在真空中照应可以传播；选项说法错误，不符合题意；
B、光的传播不需要介质，选项说法错误，不符合题意；
C、光在真空中的传播速度最大，为3.0×108m/s；选项说法错误，不符合题意；
D、因为光在空气中的传播速度远远大于声音的传播速度，所以雷雨前我们先看到闪电后看到雷声，选项说法正确，符合题意．
故选D．
【点评】知道声音、光的传播条件和速度大小关系是解决此题的关键
第 3 题:
【答案】 C
【考点】晶体和非晶体
【解析】【分析】有固定熔化温度的物体是晶体．没有固定熔化温度的物体是非晶体．容易导电的物体是导体．不容易导电的物体是绝缘体．
【解答】A、冰有固定的熔化温度是晶体，玻璃、松香没有固定的熔化温度是非晶体．不合题意．
B、盐、玻璃不是金属，铁是金属．不合题意．
D、冰、石墨是导体，玻璃是绝缘体．不合题意．
C、玻璃、松香、橡胶没有固定的熔化温度，是非晶体．不合题意．
故选C．
第 4 题:
【答案】 B
【考点】物理常识
【解析】【解答】最初得到该实验结论的科学家是伽利略
故选：B
第 5 题:
【答案】 B
【考点】能源及其分类
【解析】【解答】AD、核能和天然气是一次能源，也是不可再生资源，故A、D不符合题意；
B、太阳能可以直接从自然界中获取，并且可以短时间内得到补充，属于可再生的一次能源，故B符合题意；
C、电能不可以从自然界直接获得，是由其他能源转化来的，不属于可再生能源电能，是二次能源，故C不符合题意。
故选B
【分析】从能源是否可再利用的角度可分为可再生能源和不可再生能源，像风能、水能、太阳能、生物质能，可以在自然界里源源不断的得到补充，所以它们属于可再生能源；可以从自然界直接获取的能源叫一次能源。
第 6 题:
【答案】 C
【考点】光的折射规律
【解析】【分析】由光的折射规律知：光从光疏介质斜射入光密介质中时，折射光线靠近法线，折射角小于入射角；
当从光密介质斜射入光疏介质中时，折射光线远离法线，折射角大于入射角．
【解答】因为空气是光疏介质，玻璃是光密介质；
所以光从空气斜射入玻璃中时，折射光线靠近法线，折射角小于入射角；
当从玻璃斜射入空气中时，折射光线远离法线，折射角大于入射角．
故选C．
【点评】此题主要考查折射现象中折射光线的偏折情况，应当熟记折射光线是靠近还是远离法线，属于基础题．
第 7 题:
【答案】 C
【考点】电功率的计算
【解析】【分析】把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。
在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小。当滑片向左移动时电路的总功率在变大，灯泡的额定电流是0.5A，电流表的最大值是0.6A，电路中最大电流是0.5A，最大功率是。
滑动变阻器的最小值是
当滑片向右移动时电路的总功率在变小，灯泡的功率也是变小的，灯泡两端最小电压是， 小灯泡的电功率最小值为;滑动变阻器的最大阻值是60Ω。滑动变阻器允许调节的范围是24Ω～60Ω.
故选C
【点评】滑动变阻器滑片移动时，电路中的电流和功率都发生了变化，找到滑动变阻器的最大和最小阻值是此题的关键。此题较难。
第 8 题:
【答案】 B
【考点】流体压强与流速的关系
【解析】【解答】解：向两张纸片中间吹气，纸片中间空气流速大，压强变小，纸内外存在压强差，使纸片合拢，符合题意；
吸管吸饮料、吸盘被压在墙上、用滴管取液体液体不落，这些现象都是大气压的作用，不符合题意．
故选B．
【分析】流体压强与流速的关系：流体的流速越大、压强越小，流速越小、压强越大．
第 9 题:
【答案】 磁场；S
【考点】磁场
【解析】【解答】地球是一个大磁体，指南针指南北的原因是由于受到了地磁场的作用；指南针静止时，南极指南方．故答案为：磁场；S．
【分析】指南针本身就是一个磁体，受地磁场的作用，地磁的南极在地理的北极附近，而地磁的北极在地理的南极附近，再根据磁极间的作用规律，可判断指南针的指向．
第 10 题:
【答案】 振动|空气
【考点】声音的产生，声音的传播条件
【解析】【解答】解：物体能够发出声音是因为物体发生了振动，小红在黑板前给学生们讲题是由于声带振动发声，她发出的声音是通过空气传播到学生们的耳朵，形成听觉；
故答案为：振动；空气．
【分析】声音是由发声体的振动产生的，声音的传播需要靠介质，声音可以在空气中传播．
第 11 题:
【答案】 2.4；83.3%
【考点】机械效率
【解析】【解答】由图示弹簧测力计可知，其分度值为0.2N，示数为2.4N；
由图示滑轮组可知，承重绳子的有效股数n=3，
滑轮组效率： ；
故答案为：2.4；83.3%．
【分析】由图示弹簧测力计确定其分度值，读出其示数；由图示滑轮组确定承重绳子的股数，然后由功的计算公式与机械效率公式求出滑轮组的机械效率．
第 12 题:
【答案】 相同的时间比路程；相同的路程比时间
【考点】速度公式及其应用
【解析】【解答】百米赛跑时，观众看到谁跑在前面，谁跑得最快，是利用相同的时间比较经过路程的长短来比较运动的快慢；终点计时员是利用运动相同的路程，比较时间的长短来比较物体运动的快慢．
【分析】（1）掌握利用相同的时间比较路程或相同的路程比较时间来比较物体运动的快慢．
（2）如果时间和路程都不相同采用比较物体运动的快慢．
第 13 题:
【答案】 平面镜；沿直线传播的
【考点】平面镜成像的特点、原理、现象及其实验方案，光的直线传播及其应用
【解析】【解答】（1）司机座前的挡风玻璃就像平面镜一样，反射车内乘客投射来的光，在挡风玻璃里形成车内乘客的虚像；若挡风玻璃是竖直的，则所成的像与车前方行人的高度差不多，这就会干扰驾驶员的视觉判断，容易出事故；而当挡风玻璃为倾斜时，所成的像就会在车前的上方，驾驶员看不到车内人的像，就不会影响视觉判断。
（2）汽车前灯安装在离地面较近的车头位置，车灯发出的光沿直线传播，当沿直线传播的光被不透明的障碍物挡住，在障碍物后面光线照不到的暗区形成影子，更有利于司机更好看清前方道路状况。
【分析】本题主要考查的是平面镜成像和光沿直线传播在日常生活中的应用，对于生活中常见的物理现象要多观察，多思考，此题考查的知识点并不多，相对而言还是比较简单的，只要认真分析，是一定可以做出正确解答的。
第 14 题:
【答案】 热传递； 做功
【考点】做功改变物体内能，物体内能的改变
【解析】【解答】热水袋温度比手的温度高，将内能以热传递的方式转移到手上，使人感到温暖，双手反复摩擦克服摩擦力做功，运用做功的方式将机械能转化为内能，使手的温度升高。
【分析】改变内能的两种方式辨析。
第 15 题:
【答案】 5.5×105；7.7×107
【考点】液体压强计算公式的应用，浮力大小的计算
【解析】【解答】解：
（1）潜水器受到的浮力为：F浮=ρ海水gV排=1.1×103kg/m3×10N/kg×50m3=5.5×105N；
（2）潜水器受到海水的压强为：
p=ρ海水gh=1.1×103kg/m3×10N/kg×7000m=7.7×107Pa；
根据p=可知，
1m2的外壳所受的海水压力为：F=pS=7.7×107Pa×1m2=7.7×107N．
故答案为；5.5×105；7.7×107 ．
【分析】（1）已知潜水器的体积和水的密度，根据阿基米德原理F浮=ρ液gV排可算出潜水器受到的浮力；
（2）已知海水的密度和浸没的深度，根据p=ρgh求出受到海水的压强；
利用F=pS求“蛟龙号”1m2的表面上将承受海水的压力．
第 16 题:
【答案】 升华|凝华
【考点】升华及升华吸热
【解析】【解答】解：人工降雨时喷洒在云层中的干冰（固体二氧化碳）会迅速的吸热使云层中水蒸气凝华成小冰晶或液化成小水珠，使云中的小水滴逐渐增大，从而形成降雨． 故答案为：升华；凝华．
【分析】（1）物质由固态变为气态时，发生升华现象，同时吸收热量；（2）物质由气态直接变为固态是凝华现象，发生凝华时放出热量．
第 17 题:
【答案】 3×108|3.84×108
【考点】光的传播速度与光年，速度公式及其应用
【解析】【解答】解：光在真空中的传播速度为3×108m/s；
激光信号从地球到月球的时间：
t= ×2.56s=1.28s，
由v= 可得，地球到月球的距离：
s=vt=3×108m/s×1.28s=3.84×108m．
故答案为：3×108；3.84×108 ．
【分析】光在真空中的传播速度为3×108m/s，知道激光器向月球发射激光信号到接收信号的时间可求单趟时间，根据s=vt求出地球到月球的距离．
第 18 题:
【答案】 12；9
【考点】欧姆定律及其应用，电功率与电压、电流的关系
【解析】【解答】解：由电路图可知，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压，（1）由P= 可得，灯泡的电阻： RL= = =12Ω；（2）因滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍，
所以，由P=I2R可得：
= = = ，解得： = ，
由串联电路的分压特点可知，当滑片位于a点时Ua=8V，当滑片位于b点时Ub=5V，
由I= 可得：= = × = × = ，
解得：Ra=6.4Rb ，
因电压一定时，电流与电阻成反比，
所以， = = = ，
解得：Rb=15Ω，
电源的电压与滑片位于b点时两端电压的比值：
= = = = ，
则电源的电压：
U= Ub= ×5V=9V。
故答案为：12；9。
【分析】由电路图可知，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）知道灯泡的额定电压和额定功率，根据P= 求出灯泡的电阻；（2）滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍，根据P=I2R表示出灯泡的电功率即可求出两种情况下电路中的电流之比，根据串联电路的分压特点判断出两种情况下对应的电压表示数，根据欧姆定律表示出电压表示数之比即可求出滑动变阻器接入电路中阻值的关系，根据电压一定时电流与电阻成反比求出滑片位于b点时的阻值，再根据串联电路的特点和欧姆定律表示出电源的电压与滑片位于b点时两端电压的比值，然后求出电源的电压。本题考查了串联电路的特点和欧姆定律、电功率公式的应用，利用比值法解答问题时要注意各量之间的关系，不要颠倒。
第 19 题:
【答案】 （1）解：电吹风正常工作且吹热风时，电动机和电热丝同时工作；吹热风时总功率为460W，吹冷风即只有电动机工作时功率为20W，则：电热丝的功率为：PR＝P热﹣P冷＝460W﹣20W＝440W；
（2）解：电吹风正常工作且吹热风时，流过电热丝的电流是：IR＝ ＝2A；
（3）解：电热丝R 的阻值是：R＝ ＝110Ω。
【考点】欧姆定律及其应用，电功率的计算
【解析】【分析】根据用电器的规格，可以计算工作时的电阻或电流，利用电压和电流计算电阻的大小.
第 20 题:
【答案】 （1）解：p=p水gh=1.0×103kg/m3×10N/kg×5×10-2m=500Pa；
答：水对容器底部的压强是500Pa；

（2）解：木块漂浮：F浮=G=mg=0.2 kg×10N/kg=2N；
答：木块所受浮力是2N；

（3）解：由F浮= V排得：
V排===2×10-4m
木块的体积：v=2V排=2×2×10-3m3=4×10-3m3
木块的密度： ==0.2kg/(4×10-3m3)=0.5×103kg/m3。
答：木块的密度是0.5×103kg/m3。
【考点】密度公式及其应用，阿基米德原理，物体的浮沉条件及其应用
【解析】【分析】（1）根据p=ρgh求解；（2）根据物体的浮沉条件（F浮=G）求解；（3）先根据F浮= ρ 水 g V排求出V排 ， 再求出V木 ， 最后根据ρ=求解。
第 21 题:
【答案】 （1）解：开关S1闭合，S2断开时， 与 串联，电压表测 两端的电压，电流表测电路的电流， 两端的电压
电源的电压

（2）解： 通电2min产生的热量是
（3）解：开关S1断开,S2闭合, 串联，电压表测 两端的电压，电流表测电路中的电流，因为灯泡标有“3V 1.5W"的字样，P=UI,
所以通过灯的额定电流
又因为电流表测量为0-0.6A，则为保护电路，电路中的电流最大为0.5A，此时滑动变阻器接入电路中的电阻最小，
此时电路的总电阻
根据串联电路的总电阻等于各分电阻之和可知
变阻器接入电路中的最小阻值为
电压表电压表量程0-3V，滑动变阻器全部接入电路中的电阻最大
根据串联电路的总电压等于各分电阻两端的电压之和可知
两端的电压
电路中的电流
可得滑动变阻器接入电路中的最大值

所以变阻器的电阻变化范围是3~12
【考点】欧姆定律及其应用
【解析】【解答】（1）开关S1闭合，S2断开时， R1与 R2串联，由欧姆定律可知 R1两端的电压 U1=IR1=0.4A×5Ω=2V，电源的电压U=U1+U2=2V+2.5V=4.5V；（2）R1产生的热量：Q1=I2R1t=（0.4A）2×5Ω×2×60s=96J；（3）灯泡的额定电流为I===0.5A，灯泡电阻为RL===6Ω，因为电流表测量为0～0.6A，为保护电路，电路中的电流最大为0.5A，此时滑动变阻器接入电路中的电阻最小，电路的总电阻为Rmin===9Ω，滑动变阻器接入电路中的最小电阻为R=Rmin-RL=9Ω-6Ω=3Ω，滑动变阻器两端的最大电压为3V时，接入电路中的电阻最大，此时灯两端的电压为UL小=4.5V-3V=1.5V；电路中的电流I′==0.25A，可得滑动变阻器接入电路中的最大值为Rmax==12Ω，所以变阻器的电阻变化范围是3～12Ω.
【分析】（1）根据欧姆定律求出R1两端的电压，根据串联电路的电压特点即可求出电源的电压；（2）根据Q=I2Rt即可求出R1产生的热量；（3）若将开关S1断开，S2闭合，R2与RL串联，电压表测R2两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为0时电路中的电流，然后与电流表的量程相比较判断滑动变阻器接入电路中的最小阻值；根据电阻的串联和欧姆定律求出电压表示数最大时，电路中电流，由此求出滑动变阻器接入电路中的电阻最大值.
第 22 题:
【答案】

【考点】欧姆定律及其应用
【解析】【解答】解：由于通电螺线管的左端为N极，由安培定则可得线圈中电流的方向是由左侧流入右侧流出，磁感线方向从左向右，由于同名磁极相互排斥，异名磁极相互吸引，小磁针的左端为N极，右端为S极．
如图所示：

【分析】根据通电螺线管的N极利用安培定则判断出电流流向，再根据磁感线从N极出来回到S极确定磁感线方向，利用同名磁极相互排斥，异名磁极相互吸引，确定小磁针的N极．
第 23 题:
【答案】

【考点】透镜的光路图
【解析】【分析】在作凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．
第 24 题:
【答案】 解：
O是杠杆AOB的支点，先画出动力F1和阻力F2的示意图，得出力的作用线，再由支点向动力和阻力的作用线做垂线（用虚线），最后标出L1、L2 ， 如图所示：

【考点】力臂的画法
【解析】【分析】力臂的画法：首先确定支点0，然后延长力的作用线（用虚线）；再由支点向力的作用线做垂线，标出符号．
第 25 题:
【答案】 （1）相同


（2）木板

； 摩擦力


（3）匀速直线

；运动状态

【考点】阻力对物体运动影响的探究实验
【解析】【解答】（1）研究牛顿第一定律的模拟实验，要保证初速度相同才能比较摩擦力对改变物体运动状态效果，从方法上，这是控制变量，所以几次实验都让小车从斜面顶端滑下，就是为了保证到底端时的速度相同。
（2）因为木板最光滑，摩擦力最小，所以小车在木板表面滑得最远，最后停下来，正是因为摩擦力的作用，可以说明力是改变物体运动状态的原因。（3）经过合理推理，如果水平面绝对光滑，就是没有摩擦阻力的情况，也就没有使物体停下来的力，物体将沿着直线，以固定的速度永远运动下去，即匀速直线运动。同时也说明力不是维持物体运动的原因，力是改变物体运动状态的原因。
【分析】牛顿第一定律是力学的重点，对于理解力和运动的关系非常重要。
第 26 题:
【答案】 （1）


（2）滑动变阻器接入了两个下接线柱


（3）较暗
；B


（4）1.14W


（5）错误

；灯丝的电阻随灯丝温度变化

【考点】探究用电器的电功率实验
【解析】【解答】
（1）电压表与灯泡并联，灯泡的额定电压为3.8V，所以电压表应选择0～15V的量程；把灯右端接线柱接电压表15接线柱就可以。如上图。
（2）移动滑片，发现小灯泡亮度始终较暗，电压表、电流表均有示数，则说明滑动变阻器相当于定值电阻，且阻值很大，接了下面两个接线柱；
（3）电压表的量程应为0～15V，分度值为0.5V，示数为2.5V，小于额定电压，小灯泡发光较暗。为了测量小灯泡的额定功率，将减小滑动变阻器的阻值，滑片向B端滑动；
（4）由图乙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，所以P=UI=3.8V×0.3A=1.14W；
（5）灯泡的实际功率随实际电压的改变而改变，所以求功率的平均值没有意义，是错误的。用表格中记录的电压和电流计算出来灯泡的电阻不相等，原因是灯丝的电阻随灯丝温度变化。
【分析】电功率的测量。
第 27 题:
【答案】 （1）10.0


（2）左

；缩小


（3）凸

；远视眼

【考点】凸透镜成像规律及其探究实验
【解析】【解答】解：（1）由图知，u=v=20.0cm，则可知20.0cm=2f，f=10.0cm；
（2）把蜡烛移动到A处，物距变大，像距变小，所以应将光屏靠近透镜，向左移动；
此时物距大于2f，所以在光屏上成倒立缩小的实像；
（3）把眼镜放于蜡烛和凸透镜之间，光屏向左移动适当距离后像又清晰．说明该眼镜对光线具有会聚作用，为凸透镜，是远视眼镜 。
故答案为：（1）10.0；（2）左；缩小；（3）凸；远视眼 。
【分析】（1）当物距等于2f时，成倒立、等大的实像，像距等于2f，根据其结合像距与物距的关系得出结论；
（2）根据物近像远像变大的特点分析；
（3）根据像的位置变化判断眼镜对光线的作用，根据其判断出眼镜的种类 。
